Система подачи топлива Common Rail — современная и эффективная технология для дизельных двигателей внутреннего сгорания. В статье рассмотрим устройство и принцип работы этой системы, а также её применение в различных типах дизельных двигателей. Понимание работы Common Rail поможет читателям оценить преимущества и недостатки дизельных автомобилей, а также их экономичность и экологичность по сравнению с бензиновыми аналогами.
Что из себя представляет система Common Rail
Common Rail – это одна из разновидностей систем подачи топлива, используемая в дизельных двигателях внутреннего сгорания, которая применяется в большинстве современных моторов данного типа.

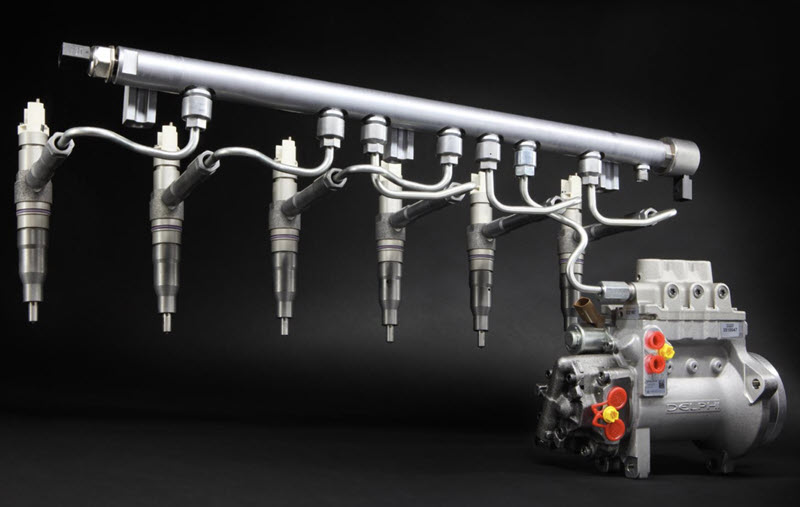

Главная особенность этой технологии заключается в наличии общей магистральной рампы, расположенной между инжекторами и насосом высокого давления.
С английского языка термин переводится как «общий путь». Указанные конструктивные особенности системы позволяют подавать дизельное топливо под высоким давлением, что значительно увеличивает эффективность работы двигателя.
Официальной датой появления системы Common Rail считается 1996 год, когда немецкая компания Bosch впервые внедрила ее в серийное производство автомобилей.
Высокая популярность таких двигателей среди потребителей объясняется их способностью достигать значительной мощности при низком расходе топлива.
По оценкам специалистов, данная система позволяет сократить расход дизеля в среднем на 15% и одновременно повысить мощность двигателя до 40%.
Кроме того, в современных условиях важным преимуществом этой технологии является соответствие современным экологическим стандартам, что связано с заметным снижением токсичности выхлопных газов.
Система подачи топлива Common Rail представляет собой современное решение для дизельных двигателей, обеспечивающее высокую эффективность и низкий уровень выбросов. Эксперты отмечают, что в этой системе топливо подается под высоким давлением в общий коллектор, откуда оно распределяется по инжекторам. Это позволяет точно контролировать количество и время впрыска, что значительно улучшает характеристики работы двигателя.
Система активно используется в легковых и грузовых автомобилях, а также в некоторых моделях сельскохозяйственной техники. Специалисты подчеркивают, что благодаря своей гибкости и адаптивности, Common Rail позволяет оптимизировать расход топлива и повысить мощность двигателя. Однако, для достижения максимальной эффективности, необходим регулярный технический уход и использование качественного топлива.
Принцип работы
Данную систему подачи топлива часто называют аккумуляторной, поскольку на первом этапе рабочего цикла дизельного двигателя происходит накопление давления, которое происходит непосредственно перед впрыском топлива.
По своей конструкции она во многом напоминает систему впрыска, используемую в бензиновых инжекторных двигателях.
В системе CR выделяют три основных элемента:
- Контур высокого давления.
- Контур низкого давления.
- Электронный блок управления.
Что касается контуров, то они не сильно отличаются от традиционных систем и включают в себя стандартные компоненты, такие как топливный бак, фильтр, набор соединительных трубопроводов и насос для подкачки.
Ключевые особенности этой технологии по сравнению с обычными системами заключаются в следующем:
- Специальный насос с контрольным клапаном, который заменяет традиционный ТНВД.
- Инжекторы.
- Трубопроводы.
- Аккумуляторная рампа, оснащенная датчиком для контроля уровня давления.
Электронный блок управления (ЭБУ) играет важную роль в таких системах, так как его конструкция включает несколько специализированных датчиков, которые автоматически передают информацию о текущих параметрах работы двигателя.

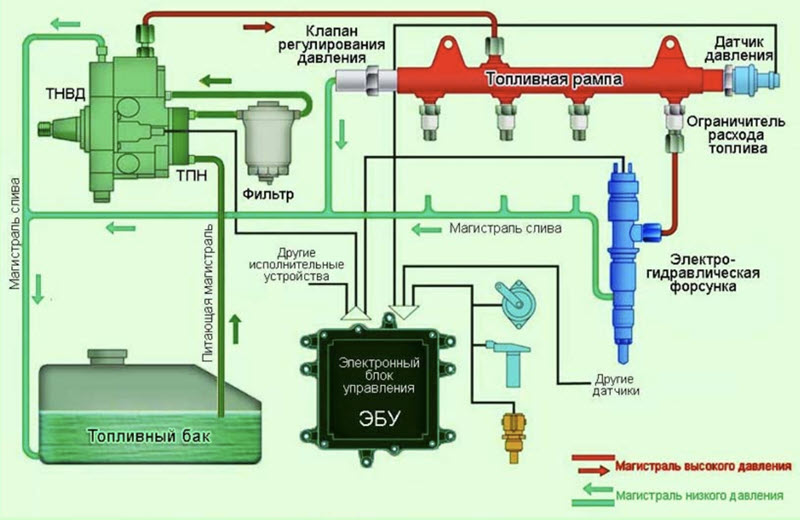

Такое устройство системы позволяет обеспечивать эффективную работу мотора. Сначала подкачивающий насос, входящий в контур низкого давления, забирает топливо из бака.
Затем дизельное топливо очищается через фильтр и попадает в контур высокого давления, где его давление начинает увеличиваться, а уровень контролируется ЭБУ.
После этого от электронного блока поступает сигнал о необходимости впрыска, что приводит к открытию контрольного клапана и доставке топлива к цилиндрам через трубопроводы, соединенные с инжекторами на магистрали.
| Компонент Common Rail | Функция | Местоположение/Использование |
|---|---|---|
| Топливный бак | Хранение дизельного топлива | В задней части автомобиля |
| Топливный насос низкого давления (подкачивающий) | Подача топлива из бака к насосу высокого давления | Между баком и насосом высокого давления |
| Топливный фильтр | Очистка топлива от примесей | Между подкачивающим насосом и насосом высокого давления |
| Насос высокого давления | Создание высокого давления топлива (до 2500 бар и выше) | Приводится в действие от двигателя, обычно расположен рядом с ним |
| Аккумулятор давления (топливная рампа/рейка) | Накопление и поддержание постоянного высокого давления топлива | Общая трубка, соединяющая насос высокого давления с форсунками |
| Датчик давления топлива | Измерение текущего давления в рампе | Встроен в топливную рампу |
| Регулятор давления топлива | Управление давлением в рампе, сброс излишков топлива | Насос высокого давления или топливная рампа |
| Форсунки (электромагнитные или пьезоэлектрические) | Впрыск точно отмеренной порции топлива в цилиндры двигателя | В головке блока цилиндров, по одной на каждый цилиндр |
| Электронный блок управления (ЭБУ) | Управление всеми компонентами системы, оптимизация впрыска | Под капотом или в салоне автомобиля |
| Датчики двигателя (коленвала, распредвала, температуры и т.д.) | Предоставление информации ЭБУ для расчета параметров впрыска | Различные части двигателя |
| Обратная топливная магистраль | Возврат излишков топлива и топлива от форсунок в бак | Соединяет рампу/форсунки с топливным баком |
| Дизельные двигатели легковых автомобилей | Основное применение для повышения эффективности и снижения выбросов | Практически все современные дизельные легковые автомобили |
| Дизельные двигатели грузовых автомобилей | Обеспечение высокой мощности и экономичности | Большинство современных дизельных грузовиков |
| Дизельные двигатели автобусов | Снижение расхода топлива и уровня шума | Современные дизельные автобусы |
| Дизельные двигатели сельскохозяйственной техники | Повышение производительности и топливной экономичности | Тракторы, комбайны и другая сельхозтехника |
| Дизельные двигатели строительной техники | Надежность и эффективность в тяжелых условиях эксплуатации | Экскаваторы, бульдозеры и другая спецтехника |
| Дизельные двигатели железнодорожного транспорта | Высокая мощность и экономичность для локомотивов | Современные дизельные локомотивы |
| Дизельные двигатели морских судов | Экономия топлива и снижение выбросов для судовых двигателей | Некоторые типы судов |
Интересные факты
Вот несколько интересных фактов о системе подачи топлива Common Rail:
-
Принцип работы: Система Common Rail использует общий топливный насос, который подает дизельное топливо под высоким давлением в общий трубопровод (rail), откуда оно распределяется по инжекторам. Это позволяет осуществлять многократные впрыски топлива в одном цикле работы двигателя, что улучшает сгорание и снижает выбросы вредных веществ.
-
Широкое применение: Система Common Rail используется не только в легковых автомобилях, но и в грузовиках, автобусах, а также в некоторых моделях сельскохозяйственной и строительной техники. Это связано с её высокой эффективностью и возможностью работы с различными режимами нагрузки.
-
Экономия топлива и снижение выбросов: Благодаря точному контролю впрыска и возможности регулировки давления, системы Common Rail значительно снижают расход топлива и уменьшают выбросы оксидов азота (NOx) и частиц, что делает их более экологически чистыми по сравнению с традиционными системами впрыска.
Преимущества и недостатки
Как и любые другие технологии, система Common Rail имеет свои преимущества и недостатки. К числу положительных аспектов можно отнести:
- Наличие электронного блока управления, который позволяет с высокой точностью настраивать параметры давления топлива. Это способствует более полному сгоранию горючего.
- Постоянное давление впрыска топлива, которое не зависит от скорости вращения коленвала, что особенно важно при работе двигателя на холостом ходу или на низких оборотах.
- Значительное увеличение мощности двигателя, достигающее 40%.
- Существенное снижение расхода дизельного топлива, вплоть до 15%.
- Снижение токсичности отработанных газов, что позволяет двигателю соответствовать современным экологическим нормам.
Однако у данной системы есть и свои недостатки:
- Сложная конструкция форсунок.
- Необходимость в регулярной замене форсунок.
- Более высокие требования к чистоте топлива по сравнению с аналогичными системами.
- Невозможность продолжать работу в случае разгерметизации хотя бы одного из компонентов конструкции.

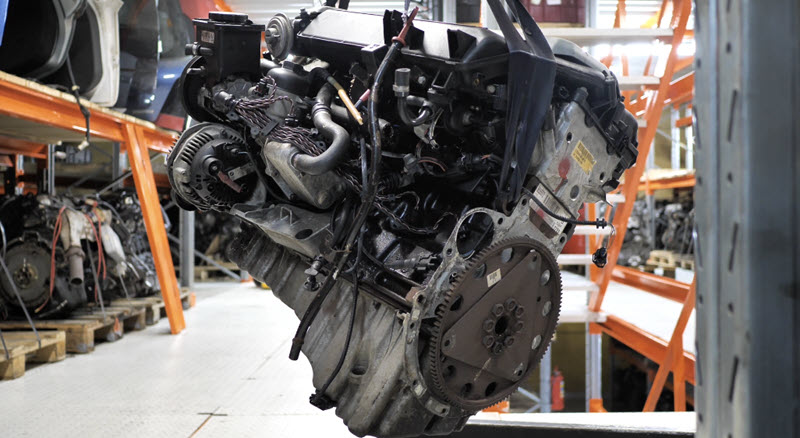

На каких моделях авто применяется Common Rail
Системы подачи дизельного топлива находят применение не только в автомобилях, но и активно используются в производстве различных видов транспорта, включая сельскохозяйственные машины, суда, локомотивы и другие.
Среди наиболее распространенных моделей дизельных двигателей с системой непосредственного впрыска (CR) можно выделить:
-
BMW M57
-
Volvo D5
-
Peugeot 2.0 HDI (DW10)
-
Honda 2.2 i-CDTi (N22A1)
-
Mercedes 2.2 CDI (OM611/OM646)
Кроме того, существует множество других марок и моделей, таких как Fiat 1.9 JTD, Opel 1.9 CDTI, Renault 2.0 dCi (M9R), Nissan 2.2 DTi / dCi (YD22DDT), Kia 1.5 / 1.6 CRDi (D4FA / D4FB), Toyota 2.0 / 2.2 D-4D и многие другие.
Будущее технологий Common Rail и их развитие
Технология Common Rail продолжает эволюционировать, адаптируясь к современным требованиям экологической безопасности и эффективности. Одним из ключевых направлений развития является повышение давления в системе впрыска. Современные системы могут достигать давления до 2000 бар, что позволяет улучшить распыление топлива и, как следствие, повысить эффективность сгорания. Это также способствует снижению выбросов вредных веществ, таких как оксиды азота (NOx) и частицы сажи.
Кроме того, производители активно работают над улучшением программного обеспечения для управления впрыском. Использование сложных алгоритмов и датчиков позволяет более точно регулировать момент и объем впрыска, что ведет к оптимизации работы двигателя в различных режимах. Это особенно актуально для дизельных двигателей, которые должны соответствовать строгим экологическим нормам, таким как Euro 6.
Читайте также:
Системы Common Rail также начинают интегрироваться с новыми технологиями, такими как гибридные и электрические двигатели. Это открывает новые горизонты для повышения общей эффективности транспортных средств. Например, в гибридных системах может использоваться комбинированный подход, где дизельный двигатель работает в паре с электромотором, что позволяет снизить расход топлива и уменьшить выбросы.
Важным аспектом будущего технологий Common Rail является использование альтернативных видов топлива. Системы впрыска разрабатываются с учетом возможности работы на биодизеле и других экологически чистых топливах. Это не только способствует снижению зависимости от ископаемых ресурсов, но и отвечает требованиям устойчивого развития.
Наконец, стоит отметить, что развитие технологий Common Rail также связано с повышением надежности и долговечности компонентов системы. Современные материалы и технологии производства позволяют создавать более устойчивые к износу и коррозии элементы, что значительно увеличивает срок службы системы в целом.
Вопрос-ответ
Как работает система Common Rail?
Принцип действия Коммон Рейл. Сначала подкачивающий насос, входящий в контур низкого давления, засасывает дизельное топливо из бака. Далее оно очищается, проходя через фильтр, и поступает в контур высокого давления. Затем горючее перемещается в аккумуляторный узел, где его давление повышается.
Чем плох Common Rail?
К недостаткам Common Rail относят сложность ремонта и сервиса таких дизелей, а также повышенные требования к квалификации персонала. К тому же стоимость узлов и элементов часто бывает весьма высокая. В системе используется большое количество датчиков, которые усложняют ремонт.
Что лучше: Common Rail или непосредственный впрыск?
Существует несколько отличий между дизельными двигателями с системой Common Rail и непосредственным впрыском. В основном они касаются топливной экономичности, производительности и доступности. Хотя системы с непосредственным впрыском более доступны, топливные системы CRDi повышают топливную экономичность и общую производительность.
Чем отличается Коммон Рейл от ТНВД?
Чисто механически насос Common Rail гораздо проще, чем любой рядный или распределительный ТНВД. Он не имеет распределительных функций и только накачивает топливо в общую рампу. За своевременную и точную подачу топлива в цилиндры отвечают форсунки, работающие по команде блока управления.
Советы
СОВЕТ №1
Изучите принципы работы системы Common Rail, чтобы лучше понимать, как она влияет на производительность и экономию топлива вашего автомобиля. Это поможет вам принимать более обоснованные решения при обслуживании и ремонте.
СОВЕТ №2
Регулярно проверяйте состояние фильтров и форсунок, так как загрязнения могут негативно сказаться на работе системы Common Rail. Чистота этих компонентов обеспечит стабильную работу двигателя и снизит риск поломок.
СОВЕТ №3
Обратите внимание на качество топлива, которое вы используете. Некачественное топливо может привести к засорению системы и снижению ее эффективности. Используйте только проверенные и сертифицированные заправки.
СОВЕТ №4
Не игнорируйте сигналы о неисправностях, такие как увеличение расхода топлива или ухудшение динамики автомобиля. Своевременная диагностика и ремонт системы Common Rail помогут избежать более серьезных проблем в будущем.
