Система кдсс на прадо 150 что это?

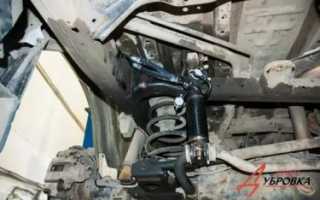

Цилиндр кдсс на прадо 150

Впервые KDSS появилась на премиальном внедорожнике Lexus GX470. Затем высокотехнологичная система перекочевала на LC 200 и Prado 150. Автомобили в комплектации Prestige и Luxe оснащаются активными стабилизаторами поперечной устойчивости вне зависимости от того, какая подвеска установлена – пневмо- или обычная.

Задача системы — обеспечить постоянный дорожный просвет и снизить крены 3-тонного внедорожника в поворотах, а на бездорожье – “разжать” подвеску и улучшить геометрическую проходимость.

Система KDSS Тойота Прадо 150 состоит из двух гидроцилиндров, стабилизаторов поперечной устойчивости, блока клапанов с двумя накопительными гидроаккумуляторами, электронного блока управления и магистралей высокого давления.

Классические жесткие стабилизаторы поперечной устойчивости на Прадо 150 соединены с кузовом через гидроцилиндры, расположенные на каждой из осей. Когда автомобиль движется по ровной дороге, электронный блок управления посредством клапанов и компенсационных гидроаккумуляторов создает в системе избыточное давление. Тем самым блокируется гидравлический контур, ограничивая подвижность стабилизаторов. Благодаря “зажатой” подвеске тяжелый внедорожник с высоким центром тяжести показывает неплохую управляемость на трассе и не “клюет” носом при торможении.

На бездорожье система KDSS снижает давление в системе и делает стабилизаторы максимально подвижными, что значительно повышает внедорожные характеристики автомобиля. Особенно польза от системы проявляется при диагональном вывешивании, когда благодаря увеличенным ходам подвески обеспечивается контакт с поверхностью всех колес.

Во время движения электронный блок управления системы KDSS непрерывно анализирует информацию о скорости автомобиля, угле поворота руля и в соответствии с заложенной программой регулирует давление жидкости в контурах системы с помощью клапанов. Для поддержки стабильного давления в системе и повышения комфорта по бокам блока KDSS расположены два сильфонных газонаполненных гидроаккумулятора. Величина давления контролируется специальным датчиком. При недостаточном давлении или потере герметичности системы на приборной панели загорается контрольная лампа KDSS.

Что делать если горит ошибка KDSS Прадо 150?

Диагностика КДСС производится путем замера давления в гидравлическом контуре системы и считывании сканером кодов ошибок. Одной из часто встречающихся ошибок является c1831, которая означает неисправность электромагнитного клапана гидроаккумулятора. Если горит ошибка KDSS нужно срочно делать диагностику системы. Эксплуатировать автомобиль с неработающей системой кинетической стабилизации опасно!

Диагностика KDSS требуется также в случае перекоса кузова. Причин тому может быть несколько – неквалифицированный ремонт ходовой части, выход из строя переднего и/или заднего гидроцилиндра и попадание воздуха в гидравлический контур системы KDSS. Разберем эти моменты подробнее.

Читать дальше:  Ткань для обтяжки салона авто

Причины возникновения кренов и перекоса кузова

Крен кузова Прадо может появиться после неправильной замены втулок стабилизатора поперечной устойчивости. Если при демонтаже втулки не подпереть гидроцилиндр стойкой, в систему попадет воздух и автомобиль накренится на бок. В нашей практике были случаи, когда приходилось исправлять работу других сервисов, возвращая в “горизонтальное” положение Прадо 150, после замены втулок заднего стабилизатора. Доверяйте ремонт своего автомобиля профессионалам своего дела.

Вторая причина почему Прадо лежит на боку – это неисправности гидроцилиндров. Они расположены на переднем и заднем стабилизаторах по одному на ось. Опыт эксплуатации внедорожников Тойота в суровых российских условиях показал, что дорожная грязь и реагенты выводят из строя дорогостоящие элементы к 80 000 км независимо от манеры вождения и аккуратности водителя. Оригинальные передние и задние гидроцилиндры системы KDSS всегда есть в наличии. После замены обязательна прокачка системы, чтобы удалить попавший в гидропривод воздух. Для заправки используется специальный прокачной насос высокого давления Тойота.

Третья причина почему может появиться перекос на Прадо – это завоздушивание гидравлического контура. В этом случае ситуацию исправит замена рабочей жидкости и прокачка системы специальным насосом высокого давления SST. Перед процедурой нужно выставить давление в колесах согласно заводским требованиям, установить автомобиль на ровную горизонтальную поверхность и замерить расстояния от земли до кузова над каждым колесом. Разность высот между левой и правой сторонами автомобиля более 2 см говорит о необходимости удаления воздуха из системы.

KDSS в исправном состоянии, регулярная прокачка и замена рабочей жидкости потребует от владельца определенных трат, но они ничтожно малы по сравнению с ценой нового блока, которая может шокировать даже владельца LC Prado 150. После зимы мы рекомендуем приезжать на профилактический осмотр, снимать защитный кожух, очищать трубопроводы, гидроаккумуляторы и блок управления от налипшей грязи, проводить очистку и смазку контактов в разъеме.

KDSS на автомобиле TLC Prado 150 со временем требует обслуживания, а так же ремонта. В данном информационном материале будет показан процесс замены гидроцилиндра заднего стабилизатора системы KDSS, а так же проведение обслуживания блока клапанов системы.

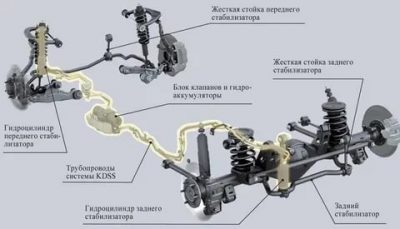

Устройство системы KDSS на автомобиле TLC Prado 150

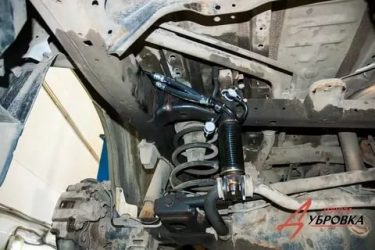

Красной стрелкой отмечен необходимый нам элемент

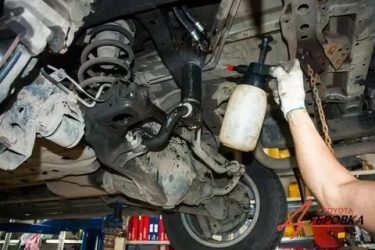

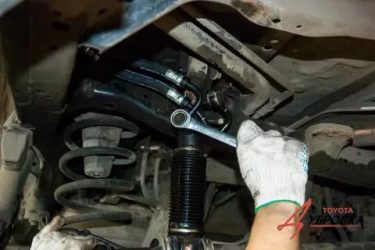

При замене гидроцилиндра заднего стабилизатора необходимо проводить демонтаж запасного колеса. Производим смазку подъемного механизма запасного колеса. Механизм подъема запасного колеса расположен на раме и подвержен коррозии, поэтому обильно смазываем узел проникающей смазкой.

Нередки случаи, когда после длительной эксплуатации владелец прокалывает колесо (по статистике прокол колеса происходит не реже 100 000 км) и не может снять запасное по причине коррозии механизма — приходится использовать режущий инструмент или прибегать к помощи мобильного шиномонтажа. Поэтому для экономии денежных средств и времени периодически проводите обслуживание механизма.

Читать дальше:  Сцепление шевроле нива на классику

“Прадо” имеет установленную КДСС, которая представляет собой кинетический стабилизатор подвески. Иногда требуется ремонт КДСС “Прадо 150”, включающий ряд особенностей.

Toyota Land Cruiser Prado 150-series

Автомобиль серии 150 имеет ряд особенностей. В первую очередь они касаются моделей с дизельным двигателем. В паре с мощными движками работает механическая и автоматическая КПП.

Размеры внедорожника внушительные. Салон просторный, что подойдет для большой семьи или перевозки крупногабаритного багажа. Технические характеристики позволяют использовать машину в городском режиме, на трассе или офф-роуд.

Для большего комфорта в Toyota Land Cruiser Prado установлена КДСС.

Что же это такое, КДСС на “Прадо 150”, рассмотрим далее в статье.

Что такое KDSS

Система КДСС на “Прадо 150” представляет собой кинетический стабилизатор, обеспечивающий плавное передвижение и стабильность хода вне асфальтированных дорог. Простыми словами — стабилизация подвески в режиме офф-роуд. Она минимизирует крены на поворотах, делая езду максимально безопасной.

КДСС представлена гидравлическим устройством, управляется электроникой. Как только датчики подают сигнал об изменении поверхности дороги, система мгновенно перестраивается под новые условия.

• 1 гидроцилиндр, находящийся в переднем и заднем стабилизаторе;
• 2 гидравлических контура, скрепляющих пространства гидроцилиндров;
• гидроцилиндры для опоры переднего и заднего стабилизатора.

При отклонении машины KDSS стабилизирует ее положение, что позволяет не перевернуться. Во время езды по бездорожью поршни начинают свободно перемещаться навстречу друг другу.

Опытному водителю необходимо разобраться, хорошо знать систему KDSS на “Прадо 150” и что же это такое. Эти знания помогут починить стабилизатор при необходимости.

Функции

Знать, что это такое — KDSS на “Прадо 150”, водителю необходимо, но вдаваться в подробности ее работы не придется. Это обусловлено тем, что устройство полностью управляется электроникой.

• обеспечение плавности хода по бездорожью;
• стабилизация подвески при разных условиях езды;
• обеспечение безопасности при сильных кренах автомобиля;
• улучшение устойчивости в экстремальных условиях.

В случае неисправности компьютер выдает ошибку. Когда загорелся индикатор поломки, значит, система не способна функционировать в полной мере. Требуется ремонт или замена деталей.

Нужна KDSS или нет: отзывы владельцев

“Тойота” предлагает установку КДСС как дополнительную опцию. От нее зависит цена на автомобиль. Эта инновационная разработка стоит дорого, но при регулярной езде в режиме офф-роуд она необходима, чтобы обеспечить безопасность.

1. Игорь: “Приобретал “Прадо” с КДСС. Могу сказать, что с КДСС машина рулится лучше, устойчивость больше, ход на бездорожье плавнее. Есть с чем сравнивать, у знакомого “Прадик” без нее, на рыбалке все мозги на нем вытрясли. Не пожалел, что взял именно такую комплектацию, так как чувствую себя в безопасности при любой езде. Стоит, конечно, эта штука дорого, около 250 тыс. рублей сверху доплатил за машину, но собственная жизнь и здоровье дороже. Проехал около 100 тыс. км, поломок не было”.
2. Андрей:” Первый “Прадик” был дорейсталинговый без КДСС, сейчас купил с системой. Не жалею, потому что автомобиль намного лучше заходит в поворот, не кренится. Жесткость подвески, конечно, сильная, на кочках ужас. Меня устраивают оба варианта, главное, чтобы не ломался автомобиль и ничего в нем не стучало”.

Отрицательных отзывов за все время эксплуатации практически не было, все водители остались довольны дополнительной опцией.

Надежность, неисправности и ремонт

КДСС надежна, но имеет ряд особенностей. На автомобилях с системой был выявлен дефект, который заключается в негерметичности установки. Из-за скопления конденсата на приборной панели загорается значок неисправности, управляемость автомобиля резко снижается, устройство не работает должным образом. Код С1851 должен означать, что показания датчика соответствуют давлению не выше 0,9 МПа (9,2 кгс/см 2 , 130 фунтов на кв. дюйм).

Читать дальше:  Пдд рф скорость движения

На блоке обнаруживается коррозия. Влага попадает на него из-под корпуса клапанов управления. Через некоторое время коррозия выводит из строя все устройство.

Если есть KDSS на “Прадо 150” и горит индикатор, что делать в таком случае, должен знать каждый водитель. Нужно проверить на конденсат и произвести его удаление. Причина ошибки именно в нем, поэтому загорелась лампочка.

Для предотвращения поломки вывести разъем клапанов наружу, дополнительно обработать блок герметиком. Обычная процедура обезопасит от поломки датчика.

Замена блока

При поломке KDSS на “Прадо 150” необходим ремонт. При попадании конденсата на блок появляется коррозия, в результате чего он ломается. Это одна из распространенных проблем.

Через прогнивший металл сочится масло. При разборе такого блока он ломается и не подлежит восстановлению.

Замену автозапчасти лучше доверить профессионалам, которые проведут замену и сделают прокачку без нарушения заводских характеристик.

Блок в нормальном состоянии восстанавливается. Специалисты проведут диагностику, почистят устройство, обработают, выведут провода наружу и поставят защиту от песка, влаги и реагентов, проведут регулировку.

Правильный подход к “Ленд Крузеру” продлит срок его службы не на один год.

KDSS на внедорожниках Toyota Land Cruiser 200 и Toyota Land Cruiser Prado 150

Автомобили в кузове седан управляются намного лучше, чем автомобили повышенной проходимости с высоким центром тяжести — это неоспоримый факт. Для улучшения устойчивости автомобиля, уменьшения кренов кузова при перестроениях, крутых поворотах или поездке вне дорог инженерами была разработана система KDSS. Электронно-управляемая система кинетической стабилизации подвески оснащены большинство внедорожников Toyota Land Cruiser 200 и Toyota Land Cruiser Prado 150. За редким исключением система KDSS может не быть установлена на внедорожнике Toyota Land Cruiser Prado 150 в зависимости от комплектации.

Устройство системы KDSS Toyota Land Cruiser Prado 150

Принцип работы системы KDSS на Toyota Land Cruiser 200 и Toyota Land Cruiser Prado 150

Принцип работы системы довольно прост. Если говорить простыми словами система состоит из гидроцилиндров — они установлены на переднем и заднем стабилизаторах и блока управления клапанами. По замкнутому контуру циркулирует специальная гидравлическая жидкость.

Toyota Land Cruiser 200, оснащенный системой KDSS проходит крутой поворот на высокой скорости. Крены кузова для внедорожника минимальны. При наклоне кузова автомобиля, например в правую сторону, система меняет давления в контуре на правой оси, тем самым не давая кузову крениться на бок. При эксплуатации автомобиля вне дорог оснащенного системой KDSS проходимость автомобиля возрастает.

Благодаря наличию системы KDSS вне дорог ходы подвески и артикуляция заднего моста возрастает. Проезжая холмистую местность и неровности, когда подвеска работает на пределе своего хода, артикуляция мостов автомобиля будет намного выше.

Артикуляция моста – термин, встречающийся в основном среди участников внедорожных соревнований по сильному бездорожью. Под артикуляцией моста подразумевается его способность поворачиваться относительно продольной оси шасси.

Артикуляция указывает на способность подвески не допускать отрыва колес от грунта (а значит, и способность сохранять сцепление колес с грунтом) при движении по сильно пересеченной местности.

Наглядное сравнение ходов подвески внедорожников при проезде по одному участку дороги. Наивысшие хода подвески демонстрирует Toyota Land Cruiser Prado 150, который оснащен системой KDSS.

Toyota Land Cruiser 200, оснащенный KDSS. На бездорожье, когда колеса осей ходят в противофазе при диагональном вывешивании, магистраль открывается и гидроцилиндры распускают» стабилизаторы, увеличивая угол артикуляции подвесок.

Техническое обслуживание и проведение ремонта в ходовой части автомобиля

Зачастую отсутствие опыта работы с автомобилем, оснащенным системой приводит к печальным последствием для владельца. Простая замена рычагов передней подвески, амортизаторов или втулок стабилизатора могут привести к визиту на специализированный сервис дальнейшему обслуживанию системы KDSS — необходимо будет прокачивать систему и выравнивать положение кузова.

Перед проведением работ в ходовой части механик распускает систему KDSS на автомобиле Toyota Land Cruiser 200. Поэтому проводить работы с ходовой частью автомобиля – ремонт подвески, замена втулок лучше в профильных технических центрах, которые специализируются на автомобилях Тойота. Нам очень часто приходилось выполнять ремонт системы KDSS на Toyota Land Cruiser 200 и Toyota Land Cruiser Prado 150.

Система KDSS Toyota Land Cruiser 150

Надежность системы ее неисправности и методы ремонта

По своей конструкции система KDSS на внедорожниках Toyota Land Cruiser достаточно надежно. Причиной неисправности системы в 90 % случаев является блок клапанов системы. Климатические условия в России – резкие перепады температур, реагенты и соль и грязь которым покрыты дороги России негативно сказываются на корпусе блока клапанов. Со временем происходят химические процессы окисления. Коррозия приводит к разрушению самого корпуса и его внутренних элементов.

Официальные дилеры и многие станции технического обслуживания предложат заменить данным узел новым. Цена работ и самого блока клапанов системы весьма значительная. В нашем случае компания Тойота Дубровка проводит качественную диагностику системы и выполняет ее ремонт даже в самых сложных случаях.

Гидравлические цилиндры системы по нашему многолетнему опыту работы с внедорожниками Toyota Land Cruiser выходили из строя всего лишь дважды. На Toyota Land Cruiser Prado 150 проводилась замена гидравлического цилиндра задней оси, на Toyota Land Cruiser 200 проводилась замена гидравлического цилиндра передней оси.

Горящий символ KDSS на приборной панели на внедорожнике Toyota Land Cruiser Prado 150 говорит о необходимости проведения диагностики системы.

Признаки неисправности системы:

• Появление символа KDSS на приборной панели после запуска двигателя, когда все контрольные лампы погасли.
• Перекос кузова автомобиля.
• Сильные боковые крены при прохождении поворотов.

Процесс ремонта

Первоначально выполняется диагностика системы KDSS на внедорожнике Toyota Land Cruiser 200 или Toyota Land Cruiser Prado 150. После осмотра системы KDSS и компьютерной диагностики выполняется ее ремонт.

Предварительная диагностика блока клапанов системы KDSS на TLC Prado 150.

Коррозия электрических соединений блока клапанов системы KDSS на TLC Prado 150.

Процесс очистки элементов блока клапанов системы KDSS от коррозии.

Восстановительный ремонт электрической цепи блока клапанов системы KDSS TLC Prado 150.

Работоспособность блока клапанов системы восстановлена. Узел защищен от коррозии. Порой приходится проводить достаточной сложный ремонт системы KDSS. В данном случае пример ремонта катушек системы.

Коррозия катушек системы KDSS автомобиля Toyota Land Cruiser.

Ремонт KDSS Toyota Land Cruiser восстановление разъемов.

Узел после ремонта.

В заключении скажем, что не стоит спешить производить замену блока клапанов системы KDSS. Можно выполнить его восстановительный ремонт с гарантией в техническом центре Тойота Дубровка. Если у Вас есть вопросы касательно диагностики или неисправности системы KDSS – звоните нам по телефону +7 (495) 532-45-05 или приезжайте к нам г. Москва ул. Мельникова дом 5 — мы не только окажем техническую консультацию, но и поможем решить проблему.

Предназначение и ремонт KDSS на внедорожнике Прадо 150

“Прадо” имеет установленную КДСС, которая представляет собой кинетический стабилизатор подвески. Иногда требуется ремонт КДСС “Прадо 150”, включающий ряд особенностей.

Ремонт блока KDSS с гарантией 12 мес

Система KDSS – это система стабилизации динамической подвески, которая обеспечивает комфорт и проходимость в труднопроходимых местах и великолепную управляемость на ровных трассах. Но так как ничего не бывает вечным и на таких люксовых автомобилях иногда требуется ремонт KDSS.

Как работает система KDSS?

Конструктивно предусмотрено два гидравлических цилиндра на переднем и заднем стабилизаторе, которые объединены между собой гидравлической магистралью через блок управления клапанами, на котором установлено еще два цилиндра (компенсационные резервуары). При передвижении автомобиля по прямой и ровной дороге, система находится в пассивном режиме блокирую весь контур, обеспечивая избыточное давление на переднем и заднем стабилизаторе. Это позволяет снизить крен автомобиля при совершении маневров, клевки при разгоне и торможении.

Система снижает давление в гидравлических цилиндрах стабилизаторов (увеличивает ход подвески) только в тот момент, когда автомобиль передвигается по неровной поверхности. Этой системой оснащаются не все комплектации автомобилей Toyota Land Cruiser Prado 150, 4Runner и Lexus GX460.

Симптомы говорящие о неисправности KDSS

• На приборной панели горит (появляется) ошибка KDSS
• Кузов автомобиля Toyota Land Cruiser наклонен (перекос, завалило на одну сторону)
• При прохождении поворотов появляются сильные боковые крены
• Стуки в подвеске при повороте руля

Стоимость услуг по ремонту блока

Наименование услуги Цена Гарантия, мес.

Ремонт гидравлической части блока KDSS	25 000 ₽	12
Ремонт электронной части блока KDSS	15 000 ₽	12
Замена блока KDSS*	15 000 ₽*	12

 * — В стоимость замены блока включено: снятие/установка блока; гидравлическое масло; прокачка системы.

УСЛОВИЯ РАБОТЫ С РЕГИОНАЛЬНЫМИ КЛИЕНТАМИ

Быстрое решение вашей проблемы по ремонту блока KDSS

В нашем сервисном центре можно приобрести восстановленный блок KDSS с гарантией 12 месяцев в обмен на Ваш неисправный. Замена блока в нашем сервисном центре занимает 2,5-3 часа по предварительной записи.

• Номера детали: 4800660031; 4800660030; 48006-60031; 48006-60030
• Номера детали: 48006-60031; 48006-60030; 4800660031; 4800660030
• Номера детали: 48006-60031; 48006-60030; 4800660031; 4800660030

Распространенные проблемы и неисправности в системе KDSS

Наиболее распространённая поломка в системе, это выход из строя клапанного блока (гидроцилиндра) в следствии коррозии корпуса, что приводит к нарушению герметичности системы и выходу из строя внутренних элементов.Вторая распространенная неисправность, это выход из строя электронной части блока в следствии попадания влаги внутрь корпуса, где расположена электронная плата.

Происходит это по той же причине — коррозии алюминиевого корпуса блока.Основная причина, которая вызывает эту проблему, вызвана наличием щелочей, солей и кислот содержащихся в окружающей среде.

Они способствует разрушению защитной (оксидной) пленки алюминия, из которого сделан корпус блока КДСС, в следствии чего он начинает корродировать (растворяться) от воды с небольшим содержанием солей, кислот и т.п..

Какие преимущества дает система KDSS

Система дает ряд преимуществ в условиях бездорожья в сравнении с другими внедорожниками, особенно на холмистых местностях. Благодаря ей, подвеска имеет повышенный ход и может работать на пределе своих возможностей сохранять сцепление колес с грунтом,  при этом она не позволяет регулировать дорожный просвет.

Не нужно переключать настройки подвески в зависимости от дорожной ситуации, эта система работает самостоятельно. Для управления и распределения жидкости по цилиндрам, она основываясь на показаниях различных датчиков, оценивающих дорожную ситуацию.

Toyota Land Cruiser Prado Установка восстановленного блока KDSS (18.04.2019) Toyota Land Cruiser Prado Установка восстановленного блока KDSS (09.05.2019) Toyota Land Cruiser Prado Установка восстановленного блока KDSS (16.05.2019) Toyota Land Cruiser Prado Установка восстановленного блока KDSS (09.01.2020) Toyota Land Cruiser Prado Установка восстановленного блока KDSS (30.10.2019) Toyota Land Cruiser Prado Установка восстановленного блока KDSS (28.10.2019)

Разбираемся с KDSS Toyota

› Land Cruiser › Prado ›

Покупатели внедорожников хотят проходимости и управляемости на асфальте. Это взаимоисключающие факторы, поэтому инженерам приходится постоянно искать компромисс. Фирма Тойота решила эту проблему, создав управляемое электроникой устройство стабилизации положения кузова (система KDSS).

Электроника работает незаметно для водителя, добавляя уверенности, как на асфальте, так и за его пределами, устраняя крены в поворотах. Давайте подробней рассмотрим КДСС Прадо 150, разберёмся, что это и как работает.

Устройство стабилизации положения кузова (система KDSS)

Принцип работы системы KDSS

Составляющие системы KDSS

Суть работы механизма проста и гениальна. Передний и задний стабилизаторы, отвечающие за поперечную устойчивость, соединяются между собой посредством двух гидравлических цилиндров. Через гидроцилиндры по замкнутому контуру совершает циркуляцию специальная жидкость. Контур КДСС оснащён датчиками, гидроаккумуляторами и клапанами.

При езде по ровной поверхности клапаны закрыты, а жидкость находится в покое. В это время поршни гидроцилиндров заблокированы и жёстко связывают стабилизаторы с кузовом, сводя к минимуму крены автомобиля в скоростных поворотах. Когда ровный асфальт сменяет разбитая дорога, клапаны в гидроаккумуляторах раскрываются, что позволяет компенсировать скачки давления жидкости внутри контура, уменьшает тряску внутри автомобиля.

При движении по бездорожью kdss Прадо 150 отключается, поршни. клапаны открыты, давая подвеске полную свободу. Это обеспечивает надёжное сцепление колёс с поверхностью земли.

Стоит ли платить за КДСС на Прадо 150?

Впервые система появилось в 2004, за эти годы нареканий со стороны владельцев не вызывало. Чтобы KDSS на Prado 150 работала без сбоев, достаточно раз в 60-80 тыс. км проводить обслуживание. Оно заключается в смене жидкости, проверке сбалансированности давления. Делать это необходимо в дилерских сервисных центрах, только там есть специальный инструмент.

Если сравнивать комплектации«Комфорт» и «Элеганс», (в последней присутствует кинетическая стабилизация), то разница в цене составит около двухсот тысяч рублей. На первый взгляд сумма ощутимая, но кроме КДСС на Прадо 150 в версии «Элеганс» присутствует множество других полезных опций. Это камера заднего вида, парктроник, фары с ксеноном, индикатор дождя, электрорегулировки сидений вместе с подогревом. Получается, что разница в стоимости оправдана.

Проблемы

На панели приборов горит индикатор KDSS.

Стабилизирующее устройство надёжно, но оно имеет своё слабое место. Иногда на приборной панели начинает гореть индикатор, означающий неисправность. Часто это сопровождается появлением кренов в поворотах, перекосом кузова, стуком подвески с водительской стороны. Электронная диагностика сканером выдаёт ошибку С1851.

Пострадавший от коррозии блок KDSS Прадо 150

Происходит это из-за коррозии в блоке KDSS Прадо 150. Дело в том, что зимой в регионах, где дороги посыпают химией или при частой езде по бездорожью, под защитным кожухом блока скапливается вода. Это приводит к окислению контактов.

Для предотвращения этой проблемы заранее обработайте блок герметиком. Также с окончанием зимы или после поездок по болотистой местности, необходимо провести осмотр, чистку электроразъёмов от конденсата, грязи, ржавчины.

Новый блок KDSS Прадо 150

Производитель утверждает, что ремонт КДСС на Prado 150 невозможен и предусматривает только замену блоков на новые. Чтобы не пришлось платить за такой ремонт, нужно время от времени чистить систему, вовремя проводить техническое обслуживание.

Выравнивание кузова

Иногда после неправильного ремонта подвески возникает перекос Прадо 150 с КДСС на одну сторону. Исправить проблему можно самостоятельно, для этого надо следовать рекомендациям:

• Ставим автомобиль на ровную поверхность.
• Вынимаем лишние вещи из салона, багажника, разгружая машину.
• Колёса должны смотреть прямо – это важно.
• Под левым порогом Прадо 150 находится два гидравлических блока. Нам нужен тот из них, который расположен ближе к задней подвеске.
• Открываем магистрали KDSS. Для этого необходимо на 2-3,5 (не больше!) оборота вывернуть клапаны отсечки.
• Качнуть несколько раз машину вверх – вниз, чтобы подвеска стабилизировалась.
• Теперь замеряем разницу высот от колёс до кромки арок. Сравниваем между собой результаты замеров задних колёс, затем передних. У Прадо 150 допустимая разница между левой и правой стороной 20 мм.
• Если этот показатель в норме, то закручиваем клапаны, ставим на место защитный кожух.

Prado KDSS «Перед». Видно дополнительную втулку стабилизатора.

Ремонт КДСС вроде бы прост, но тут есть свои нюансы. Сквозь технологические отверстия защитного кожуха на клапана попадает грязь, влага. Из-за этого образуется ржавчина, а откручивать закисшие болты приходится шестигранником размером 5 мм. В общем, помучаться придётся почти наверняка.

Заблуждения о КДСС

Рассмотрим часто встречающиесямифы об эксплуатации системы KDSS на Прадо 150.

1. Выровнять машину получится, просто покачав её руками – толку от этого не будет.

   Выровнять накренившуюся машину просто покачав ее не получится — это миф.

2. Выполняя ремонт КДСС можно полностью убрать перекос кузова – это заблуждение, между положением левой и правой стороны допускается расхождение до 20 мм, точно выровнять невозможно даже в заводских условиях.
3. Систему КДСС не надо обслуживать – это не правда, при каждом техобслуживании необходимо проверять состояние контактов проводов, очищать их от влаги и ржавчины.

Диагностика и ремонт KDSS

Land Cruiser Prado 150 KDSS

Эти действия лучше проводить в проверенном сервисном центре. Рассмотрим подробно процесс диагностики системы КДСС:

• Сначала выполняют компьютерное сканирование, выявляя возможные ошибки. У Прадо 150 есть электронный датчик давления, сканер считывает коды ошибок и прочие данные, позволяющие определить причину неисправности.

  Выполняют компьютерное сканирование (ссылка на источник изображения)

• Проверяют давление в контуре.

  Проверяют давление в контуре (ссылка на источник изображения)

• При необходимости прокачивают оба цилиндра.
• Ремонт KDSS необходимо проводить, установив автомобиль на ровную горизонтальную поверхность. Лучше всего для проведения работ подходит стенд регулировки сход-развала.
• Сначала выравнивают давление в колёсах. Только после этого проводят замеры по выбранным контрольным точкам на задней, передней осях. Остаётся высчитать разность полученных высот между левой и правой стороной. Допускается разница до 20 мм.

  Проводят замеры по выбранным контрольным точкам .

• Гидравлическую жидкость для системы KDSS в Прадо 150 применяют только оригинальную: «Toyota Suspension Fluid AHC» (4 литра). Производитель утверждает, что она не требует замены, но лучше всё-таки её обновлять раз в 60-70 тыс. км. Кроме этого полная смена жидкости и прокачка контура необходима после любого ремонта КДСС, связанного с разгерметизацией. Кроме этого прокачка необходима, если присутствует крен кузова на ту или иную сторону.

  Оригинальная гидравлическая жидкость Toyota Suspension Fluid AHC

• Чаще приходится менять блок клапанов, трубки, гидравлические цилиндры. После всех процедур проверяют контур на возможные утечки.

Прокачка контура

С диагностикой системы КДСС разобрались – процесс не сложный. Ремонту KDSS не подлежит, её блоки меняются на новые. Каждый раз при этом требуется прокачка. Рассмотрим это действие подробней:

• С распределителя стабилизатора снимаем защиту.
• Находим впускной клапан для прокачивания контура, снимаем с него колпачок.
• Подключаем к нему специальный насос, способный выдавать жидкость под большим давлением.
• Применяйте только оригинальную гидравлическую жидкость для Прадо 150 «Toyota Suspension Fluid».

  оригинальную гидравлическую жидкость для Прадо 150

• На один или полтора оборота ослабляем заслонки блока, управляющего стабилизаторами.
• Насосом жидкость закачивается в контур при давлении 50 кг/кв.см.
• Если обнаруживается утечка из системы KDSS, надо сразу же снизить давление, принять меры к её устранению.
• Чтобы удалить воздух, открываем и закрываем штуцеры прокачки.

  Чтобы удалить воздух, открываем и закрываем штуцеры прокачки (ссылка на источник изображения)

• В контуре должно быть давление 26-30 кг/кв.см.
• После удаления воздуха и достижения требуемого давления снова проверяем высоту и перекос кузова.
• Закручиваем заслонки, отсоединяем насос, ставим на место колпачок и защиту.

После ремонта и прокачки КДСС проверяют работоспособность в дорожных условиях во всех режимах. Затем подключить сканирующее устройство и проверить, нет ли ошибок.

Подключить сканирующее устройство и проверить, нет ли ошибок (ссылка на источник изображения)

Заключение

Платить или нет за систему КДСС – дело индивидуальное. Все кто поездил на KDSS Прадо 150, соглашаются, что система полезная. Электронно-управляемая кинетическая стабилизация влияет не только на комфорт, но и на безопасность, а это дорогого стоит.

Разбираемся с KDSS ToyotaСсылка на основную публикацию
