Система электронного контроля устойчивости ESP: назначение и принцип работы в автомобилях

Система электронного контроля устойчивости (ESP) обеспечивает безопасность на дороге, особенно в сложных погодных условиях и при резком маневрировании. В статье рассмотрим назначение и принцип работы ESP, а также её влияние на управление автомобилем в критических ситуациях, таких как заносы и сносы. Обсудим возможные неисправности системы и её совместимость с автомобилями, оснащёнными антиблокировочной системой (ABS). Эта информация будет полезна водителям, стремящимся повысить безопасность, и тем, кто планирует модернизацию автомобиля.

Зачем нужна электронная система стабилизации автомобиля

Одна из таких систем, в сочетании с датчиками, микрокомпьютерами и исполнительными механизмами, называется Электронная Система Стабилизации (ESP). Она предназначена для контроля стабильности автомобиля в ситуациях, когда колёса теряют сцепление с дорогой или находятся на грани этого.

Важно знать: Что предпочтительнее: полный привод, передний или задний

Не обязательно использовать именно этот термин, поскольку различные автопроизводители могут применять свои собственные названия, в том числе на других языках.

ESP создана для обеспечения курсовой устойчивости автомобиля, что подразумевает его способность двигаться предсказуемо для водителя и сохранять управляемость в максимально возможной степени.

Разумеется, если сцепление полностью утрачено и никакие действия не помогут, то не только водитель, но и все его электронные помощники окажутся бессильны — чудо не произойдёт.

Однако, если есть шанс вернуть автомобиль на правильный путь и стабилизировать его колебания, но водитель по каким-то причинам не может этого сделать, электроника обязательно придёт на помощь.

В некотором смысле ESP можно сравнить с идеальным человеком, обладающим мгновенной реакцией и выдающимися навыками, а также имеющим такие органы управления, которые недоступны водителю.

 Причины быстрого износа деталей тормозной системы

Даже опытные автогонщики, которые долго и упорно тренируются, могут повлиять на ситуацию лишь косвенно, так как они не способны управлять торможением отдельных колёс. В лучшем случае они могут перераспределить тормозной баланс между осями, но это возможно не на каждом автомобиле.

Система электронного контроля устойчивости (ESP) является важным элементом современных автомобилей, обеспечивающим безопасность на дороге. Эксперты отмечают, что основная задача ESP заключается в предотвращении потери сцепления колес с дорогой, что особенно актуально в сложных погодных условиях или при резких маневрах. Принцип работы системы основан на постоянном мониторинге параметров движения автомобиля, таких как скорость, угол поворота и ускорение. При обнаружении признаков скольжения ESP автоматически регулирует тормозное усилие на отдельных колесах и может изменять мощность двигателя, что помогает водителю сохранить контроль над автомобилем. По мнению специалистов, внедрение ESP значительно снизило количество аварий, связанных с потерей управляемости, и стало стандартом безопасности для большинства новых моделей.

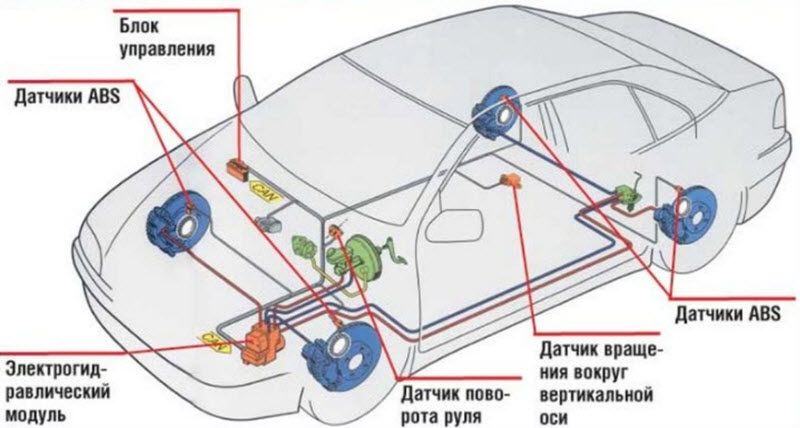

Устройство ESP

Система включает в себя устройства, которые ранее использовались в антиблокировочных тормозных системах, а также несколько новых компонентов, предназначенных исключительно для стабилизации:

• полная гидравлическая система ABS, состоящая из быстродействующего насоса тормозной жидкости, гидроаккумулятора и системы клапанов;
• электронный блок управления с соответствующей программой;
• датчики, фиксирующие вращение колёс;
• датчик, определяющий угол поворота руля;
• датчик, отслеживающий вращение автомобиля вокруг вертикальной оси;
• датчик, измеряющий ускорение в различных направлениях;
• датчики, реагирующие на действия водителя, такие как нажатие на тормозную и акселераторную педали;
• интерфейсные устройства для связи с двигателем, усилителем руля и трансмиссией;
• в некоторых высококлассных и современных системах могут быть предусмотрены специальные устройства в трансмиссии, такие как муфты и управляемые дифференциалы.

Таким образом, инженеры располагают мощным оборудованием, способным значительно изменить распределение тяги и тормозного усилия в любом направлении и под любым углом.

Теперь необходимо разработать алгоритмы управления всей системой и тщательно протестировать их на миллионах километров, как это делается для всего, что связано с безопасностью.

ESP. Что может и как работает.

Интересные факты

Вот несколько интересных фактов о системе электронного контроля устойчивости (ESP):

1. Историческое развитие: Система ESP была впервые представлена в 1995 году компанией Bosch в сотрудничестве с Mercedes-Benz. Она была разработана как усовершенствование системы антиблокировки тормозов (ABS) и системы контроля тяги (TCS), чтобы повысить безопасность автомобилей в сложных дорожных условиях.

2. Принцип работы: ESP использует данные от различных датчиков, таких как датчики скорости колес, угла поворота руля и бокового ускорения, чтобы определить, теряет ли автомобиль сцепление с дорогой. Если система обнаруживает, что автомобиль начинает скользить или не следует заданной траектории, она автоматически регулирует тормозное усилие на отдельных колесах и может даже ограничить мощность двигателя, чтобы вернуть автомобиль в стабильное состояние.

3. Влияние на безопасность: По данным исследований, внедрение системы ESP значительно снижает риск аварий. Например, в Европе было установлено, что автомобили, оснащенные этой системой, на 25% реже попадают в аварии, связанные с потерей контроля, что делает ESP одной из важнейших технологий для повышения безопасности на дорогах.

Принцип работы Electronic Stability Program

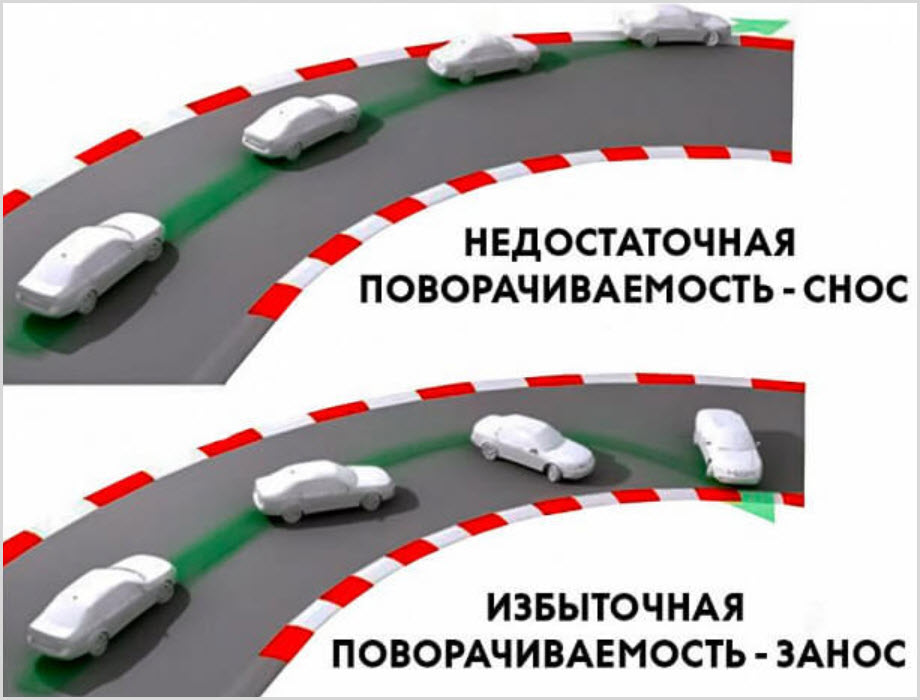

Из теории автомобилестроения известно, что во время движения могут возникать два нежелательных состояния – избыточная и недостаточная поворачиваемость.

В идеальном сценарии, когда достигается предел сцепления колес с дорожным покрытием, автомобиль должен скользить наружу поворота с одинаковой интенсивностью на всех четырех колесах, при этом скольжение передней и задней осей должно прекращаться одновременно.

На практике это происходит крайне редко, и одна ось обычно начинает опережать другую, что приводит к образованию угла между продольной осью автомобиля и касательной к его траектории.

При этом угол увеличивается, а реакция водителя может быть либо неверной, либо запоздалой, что вызывает курсовые колебания автомобиля. Это и приводит к потере устойчивости и переходу в неуправляемое вращение.

Избыточная поворачиваемость характеризуется тем, что задняя ось начинает срываться раньше, чем передняя. В этом случае передняя часть автомобиля поворачивает внутрь поворота, и это явление часто называют заносом. Хотя это определение условно, оно уже стало общепринятым.

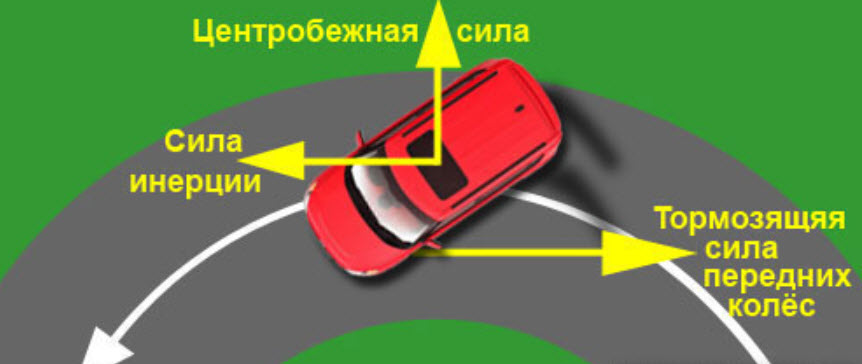

Обратная ситуация называется недостаточной поворачиваемостью. В этом случае первой срывается передняя ось, и автомобиль начинает «плужить», уходя наружу поворота, при этом он практически не поддается управлению, так как наименьшее сцепление наблюдается именно у передних колес.

Занос

Занос может произойти с любым автомобилем, однако вероятность этого выше у заднеприводных моделей, особенно с заднемоторной компоновкой. Это связано с тем, что в первом случае на заднюю ось приходится избыточная тяга, а во втором — сосредоточена основная масса автомобиля.

В автошколах обучают, что для исправления заноса нужно поворачивать в сторону его направления и уменьшать газ. Эти рекомендации, хотя и кажутся правильными, на самом деле могут быть неэффективными и даже опасными:

• Водитель инстинктивно повернет в сторону заноса, что является естественной реакцией, когда передняя часть автомобиля уходит от заданной траектории.
• Необходимо точно контролировать угол и время поворота руля, что может быть сложно для неопытного водителя.
• Для стабилизации автомобиля требуется выполнить компенсирующее движение рулем в противоположную сторону, чему не обучают.
• Сброс газа может помочь только заднеприводным автомобилям, в то время как при заносе переднеприводного или полного привода наоборот, нужно добавлять газ.

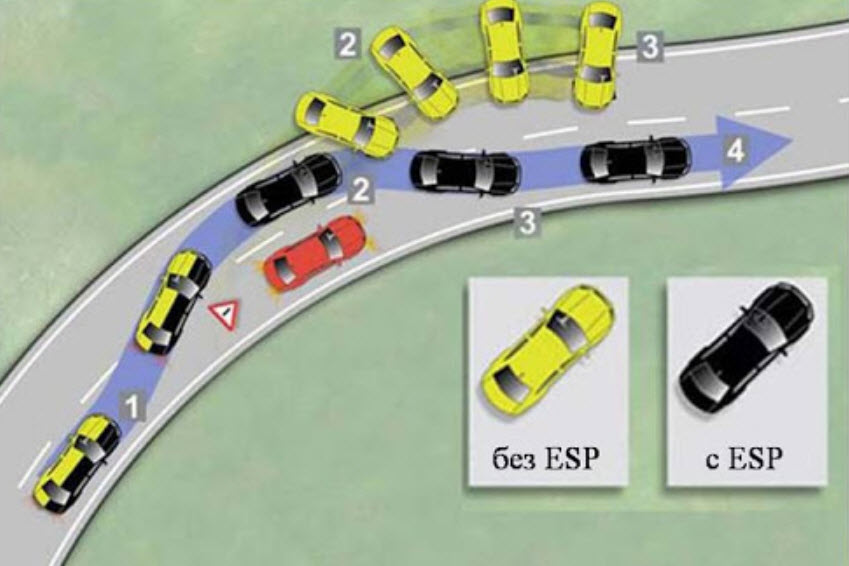

Система ESP реагирует более эффективно, просто притормаживая наружное колесо и обеспечивая правильное распределение тяги в зависимости от типа привода.

Компьютер системы определяет тип начавшейся потери управляемости по датчику вращения кузова и действиям водителя на руле. При этом влияние будет строго контролируемым, без возникновения колебаний.

Это предотвращает наиболее опасное развитие ситуации, когда автомобиль начинает «разматываться» с увеличением амплитуды, что может привести к вылету с дороги при паническом вращении руля.

Таким образом, вмешательство системы проявляется в двух аспектах:

• Компенсация заноса происходит уже на первом колебании кузова.
• Отклонение от траектории плавно устраняется, без резкого возвращения в противоположную сторону.

Пока автомобиль сохраняет хотя бы минимальное сцепление с дорогой, ESP может эффективно предотвратить занос на его начальной стадии, и водитель, скорее всего, даже не заметит этого.

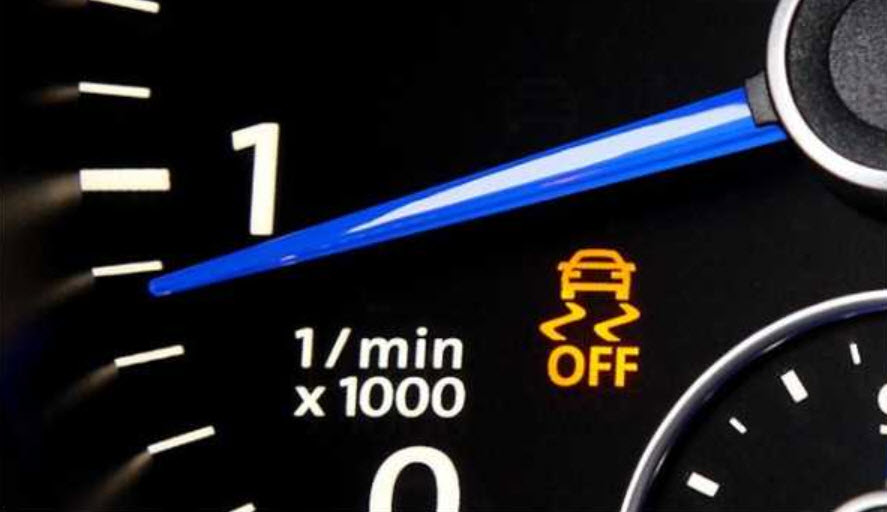

Единственное, что может увидеть водитель в обычной ситуации, — это загорающаяся лампочка на панели приборов, сигнализирующая о том, что система активировалась и нужно быть осторожнее, так как автомобиль находится на грани устойчивости.

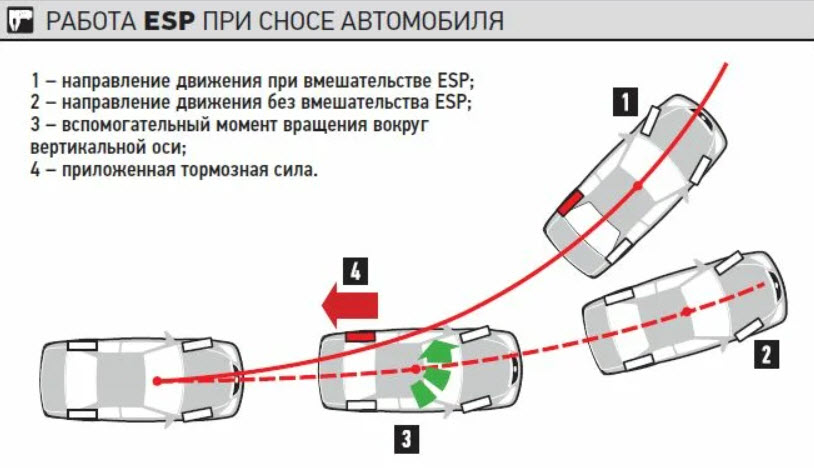

Снос

Когда передняя ось автомобиля, особенно в модели с передним приводом, теряет сцепление, ситуация становится крайне сложной для обычного водителя:

• Скользят именно те колёса, которые отвечают за управление, и машина не реагирует на поворот руля;
• Для исправления ситуации необходимо действовать совершенно иначе, чем подсказывают инстинкты: отпускать руль в ту сторону, куда уходит нос автомобиля, а вместо того чтобы сбрасывать газ, поддерживать нейтральную тягу на передних колёсах или даже увеличивать крутящий момент;
• Все это происходит неожиданно, так как переднеприводные автомобили обычно более устойчивы;
• Снос может внезапно перерасти в занос из-за изменения распределения веса автомобиля.

Система ESP, как и в предыдущем случае, отреагирует на ситуацию, подтормаживая нужные колёса, возьмёт на себя управление тягой, а также изменением степени усиления рулевого управления даст водителю понять о неверных действиях с рулём.

Если передние колёса работают на пределе своих возможностей, система не будет вмешиваться, так как им и так сложно, а аккуратно притормозит заднее внутреннее колесо. Обычно этого достаточно для того, чтобы восстановить стабильную траекторию движения.

Неисправности

Поскольку система ESP опирается на ключевые элементы антиблокировочной системы тормозов, любые её неисправности, как правило, связаны именно с ними. Вероятность сбоев в самой программе крайне мала.

1. Наиболее часто выходят из строя датчики, отвечающие за вращение колёс, а также их проводка, так как они функционируют в самых сложных условиях.
2. Возможные проблемы могут возникнуть с гидравлическим блоком, его насосом и клапанами, особенно если не уделять должного внимания регулярной замене тормозной жидкости.
3. Остальные датчики могут выходить из строя не чаще, чем любая другая электроника, и это может быть вызвано естественным износом компонентов, воздействием влаги и коррозией. Важно также обращать внимание на состояние проводки.

При возникновении неисправности система самодиагностики активирует соответствующую лампу на приборной панели. Передвигаться без ESP крайне нежелательно, так как поведение автомобиля станет непредсказуемым, а в случае мощных двигателей водителю может быть сложно справиться с управлением.

Ошибка ESP. Ехать нельзя!

Плюсы и минусы

Все преимущества системы становятся очевидными, когда мы рассматриваем её работу в критических ситуациях. Она может спасти автомобиль в тех случаях, когда другие меры уже не помогут.

Кроме того, в независимых тестах иногда случается, что неопытные водители, используя эту систему, обгоняют автогонщиков, у которых её нет. Хотя на это не стоит полагаться, ESP значительно усиливает навыки водителя, если, конечно, они не на нулевом уровне.

Тем не менее, бывают и неприятные моменты.

1. В самых сложных ситуациях ESP оказывается бесполезной, когда колёса теряют сцепление с дорогой, а нестандартные приёмы опытного водителя ей не известны.
2. Алгоритмы управления тягой двигателя, особенно при её увеличении на передне- и полноприводных автомобилях, пока ещё не до конца отработаны. Для автоспортсменов это базовые знания, без которых на трассе делать нечего. Однако автоматизации такие приёмы даются с трудом.
3. Иногда система неправильно интерпретирует хаотичные движения руля неопытного водителя. По своей логике безопасности, она должна подчиняться человеку, чьи навыки ей неизвестны. Поэтому ESP пока не может радикально вмешиваться и отстранять водителя от управления.

Чтобы справиться с этими недостатками, существует одно решение – кнопка отключения ESP, которая имеется на многих автомобилях. Использовать её следует только тогда, когда вы точно понимаете последствия.

Хотя в этом случае система не отключается полностью, её вмешательство значительно снижается.

Можно ли установить систему ESP на автомобиль с ABS

Теоретически возможно модифицировать автомобиль, добавив в него функции системы ESP.

Для этого потребуется заменить стандартный контроллер ABS на аналогичный, но с расширенными возможностями, а также обновить главный тормозной цилиндр, проводку и крепёжные элементы. Кроме того, необходимо установить дополнительные датчики, соответствующие данной модели, и перепрограммировать управляющие программы. Этот процесс является достаточно сложным и затратным.

Однако в этом нет особой необходимости. Во-первых, система ESP уже давно стала стандартом и обязательной для всех новых автомобилей. Во-вторых, вмешательство в конструкцию тормозной системы запрещено законодательством.

Ошибки в работе системы могут серьезно повлиять на безопасность, что приведет к противоположному желаемому результату. Такие модификации подходят лишь для преданных энтузиастов тюнинга, которых не так много.

Для большинства водителей проще заменить автомобиль, если он настолько устарел, что в нем отсутствует эта полезная система.

Установка блока ABS c ESP короткая версия

Будущее технологий ESP и их развитие

Система электронного контроля устойчивости (ESP) продолжает эволюционировать, адаптируясь к современным требованиям безопасности и комфорта на дороге. В последние годы наблюдается активное внедрение новых технологий, которые значительно улучшают функциональность и эффективность ESP. Одним из ключевых направлений развития является интеграция ESP с другими системами активной безопасности, такими как системы предотвращения столкновений и адаптивные круиз-контроли. Это позволяет создать более комплексные решения, которые не только помогают водителю в сложных ситуациях, но и предугадывают потенциальные опасности на дороге.

Современные системы ESP начинают использовать алгоритмы машинного обучения и искусственного интеллекта, что позволяет им адаптироваться к стилю вождения конкретного водителя и условиям эксплуатации автомобиля. Например, такие системы могут анализировать поведение автомобиля в различных дорожных условиях и автоматически настраивать параметры работы ESP для достижения максимальной эффективности. Это особенно актуально для автомобилей, которые используются в различных климатических условиях или на разных типах дорог.

Также стоит отметить, что производители автомобилей активно работают над улучшением взаимодействия ESP с системами управления двигателем и трансмиссией. Это позволяет не только более эффективно контролировать сцепление колес с дорогой, но и оптимизировать расход топлива и снизить уровень выбросов. В результате, современные системы ESP становятся не только инструментом безопасности, но и важным элементом в борьбе за экологичность автомобилей.

В будущем можно ожидать появления более совершенных сенсоров и датчиков, которые будут обеспечивать более точные данные о состоянии автомобиля и дорожной ситуации. Это позволит системам ESP работать еще более эффективно, минимизируя риск потери контроля над автомобилем. Кроме того, развитие технологий V2X (Vehicle-to-Everything) может привести к тому, что автомобили смогут обмениваться информацией друг с другом и с инфраструктурой, что откроет новые горизонты для повышения безопасности на дорогах.

Таким образом, будущее технологий ESP выглядит многообещающим. С каждым годом системы становятся все более интеллектуальными и адаптивными, что позволяет значительно повысить уровень безопасности и комфорта для водителей и пассажиров. Важно отметить, что дальнейшее развитие этих технологий будет зависеть не только от технического прогресса, но и от законодательных инициатив, направленных на повышение стандартов безопасности на дорогах.

Вопрос-ответ

Что такое ESP и как она работает?

ESP (Electronic Stability Program) – электронная система динамической стабилизации автомобиля. Эта система создана для помощи при вождении автомобиля. Ее основная задача – сохранение курсовой устойчивости, то есть она должна помогать предотвращать занос и боковое скольжение в критических ситуациях.

Можно ли ездить, если горит ESP?

Наиболее серьезна ситуация, когда сигнал «Сервис ESP» сопровождается значком «Чек эндж» на доске приборов и рывками при разгоне. В этом случае повреждения электроники сопровождаются пропусками зажигания в одном из цилиндров двигателя. Продолжать движение опасно, нужно остановиться и вызвать эвакуатор.

Нужно ли отключать ESP зимой?

Теперь ясно, зачем отключать ESP зимой на машине. Ведь в сугробе и на льду она часто буксует. Система же не позволяет автомобилю фактически даже тронуться с места. Тут колеса должны буксовать, чтобы вцепиться хоть как-то в заснеженную и обледенелую поверхность.

Советы

СОВЕТ №1

Перед покупкой автомобиля обязательно ознакомьтесь с наличием системы ESP. Эта функция значительно повышает безопасность на дороге, особенно в сложных погодных условиях.

СОВЕТ №2

Регулярно проверяйте работоспособность системы ESP. Если индикатор на приборной панели загорается, это может свидетельствовать о неисправности, и стоит обратиться в сервисный центр для диагностики.

СОВЕТ №3

Не забывайте, что система ESP не заменяет внимательность водителя. Всегда соблюдайте правила дорожного движения и адаптируйте свою скорость к условиям на дороге.

СОВЕТ №4

Изучите руководство пользователя вашего автомобиля, чтобы понять, как работает система ESP и какие действия необходимо предпринять в случае ее отключения или неисправности.
