Регулировка ручного тормоза хендай солярис

Как подтянуть ручник на хендай солярис

Ручной тормоз, называемый также ручником является одной из важнейших деталей автомобиля, так как спасал жизнь владельцев машин бесчисленное количество раз. Каждый водитель просто обязан содержать все его узлы и компоненты в исправном состоянии, так как неизвестно, когда он пригодится и каких последствий поможет избежать. Приведение его в идеальное состояние потребует небольшого количества времени и усилий, но перед тем, как подтянуть ручник на Хендай Солярис, следует произвести небольшие приготовления и изучить последовательность работ.

Устройство тормозной системы

Практически все модели автомобилей имеют управление ручником непосредственно руками. Это обусловлено тем, что действия руками совершаются быстрее, чем ногами, которые чрезмерно нагружены несколькими педалями, и в критической ситуации использовать ручной тормоз гораздо проще вручную. По этой причине конструкция рычага привода ручника изготовлена так, чтобы включить его можно было посредством сильного быстрого движения, которое может быть обеспечено рукой.

Стояночное устройство имеет следующие элементы:

1. Рычаг либо электромеханический привод, при помощи которого обеспечивается определенное блокирующее тормозные колодки усилие.
2. Тросики, передающие усилие на механизмы задних колодок.
3. Рычаг привода с тормозными колодками автомобильного заднего моста.

Регулируемыми тросиками системе обеспечивается легкость, компактность и надежность. Выдерживаемая нагрузка троса стояночного тормоза превышает 100 кг и способна перенести до нескольких тысяч включений.

Причины возникновения неисправностей и их устранение

Все неисправности троса Хёндай возникают по причине его конструкции. Он представляет собой стальной тросик, двигающийся в витой и покрытой резиной оплетке. Чаще всего встречается:

• Ограничение подвижности троса по причине забивания его смазкой или же попадания грязи внутрь оплетки.
• Износ частей тормозной системы.
• Выход из строя по причине достижения назначенного ресурса тросика, разрыв нескольких его нитей.

Частое использование ручника приводит к растягиванию троса, в результате чего достаточного прижатия колодок к барабану не происходит и эффективность стояночного тормоза понижается. Его конструкция предусматривает коррекцию натяжения, но трос может растянуться до состояния, когда регулировка уже не поможет.

Кроме того, полноценное функционирование ручного тормоза достигается за счет исправности вспомогательных тросов. Если один из них оборвется, то ручник хоть и частично, но все же будет работать, но его эффективность станет крайне низкой, что особенно опасно при торможении им на гололеде, по причине чего возникает необходимость замены стояночного тормоза.

Регулирование натяжения

Регулировка троса ручного тормоза не является сложной процедурой и особых умений не требует. Сделать это можно, как правило, из салона машины, в котором располагается регулировочная гайка. Для ее обнаружения следует вынуть декоративную накладку возле рычага ручного тормоза. Затем гайка подкручивается ключом с периодической проверкой работы системы. Исправный ручник при поднятии издает 3-4 щелчка, а также не позволяет машине сдвинуться с места и вызывает прекращение работы мотора.

Перед тем, как совершать регулировку, необходимо внимательно проинспектировать состояние оболочки троса, надежность крепления, а также убедиться в исправности всех частей тормозного механизма. Регулировать ручной тормоз возможно лишь в том случае, если целостность узлов не вызывает никаких сомнений.

Процедура замены

Замена тросика стояночного тормоза является обязательной, если его натяжение какого-либо результата не обеспечивает либо же он поврежден. При обрыве одного из крепежных наконечников, разрыве нескольких нитей центрального каната, возникает потребность в его демонтаже с последующим ремонтом или заменой. Так же, как и регулировка, замена троса существенных сложностей не вызовет и осуществить ее сможет любой автолюбитель. Все этапы выполняются при опущенном рычаге и включают в себя:

• В первую очередь снимаются задние колеса и тормозные барабаны.
• Откручиваются поддерживающие оба троса крепления, а также контргайка, фиксирующая регулировочную гайку уравнителя.

• Гайка уравнителя ослабляется на 12-15 оборотов.
• С уравнителя поочередно снимаются наконечники сначала одного троса, после второго.
• Наконечники тросов снимаются с приводного устройства.

• Тросы полностью достаются с опорного щитка задних колес.

• Новые тросы монтируются в обратной последовательности.
• Уравнитель подтягивается так, чтобы ход рычага ручного тормоза не превышал 5 щелчков.
• Работа стояночного тормоза тщательного проверяется вначале на яме, а затем и на дороге, при необходимости производится регулировка. Для тестирования авто разгоняется до отметки в 20 км/ч, рычаг тянется до упора, в результате чего время полной остановки машины должно составить не более 2 секунд. Кроме того, не лишним будет остановить автомобиль на склоне с углом в 23-25 град — он должен надежно удерживаться ручным тормозом при этом.

Действенным также будет смазывание троса, для чего необходимо залить в его оболочку моторное масло или же трансмиссионную жидкость. При заливании тросик следует двигать, что позволит более эффективно смазать всю его поверхность.

Важно понимать, что пренебрежение использованием ручного тормоза для экономии ресурса его функционирования только ухудшает ситуацию. По причине нечастых перемещений в оболочке он может утратить свою подвижность, окислиться и оборваться в любой момент, приведя к самым неожиданным последствиям.

Как подтянуть ручник на солярисе — Ваш автомастер

Работоспособность ручного тормоза иногда недооценивается начинающими водителями. Более опытные понимают важность этого узла, поэтому всегда содержат его в исправном состоянии. Для того, чтобы подтянуть ручник на Солярисе с подлокотником не требуется много времени и наличие специального инструмента.

Секрет надежной работы

Правильная эксплуатация – залог продолжительной работы узла. Для того чтобы поставить авто на ручник следует сначала нажать на педаль тормоза, а только затем потянуть ручку стояночного тормоза на себя.

В этом случае колодки будут раздвигаться с помощью гидравлического усилия, а трос зафиксирует уже прижатые колодки к тормозному диску. При соблюдении этого нехитрого совета трос прослужит максимальный срок, так как он практически не будет растягиваться.

Учитывая то, сколько раз приходится пользоваться ручным тормозом, растяжение троса является основной причиной, почему требуется постоянная подтяжка ручника. Также необходимо учесть износ тормозных колодок. Кроме этих случаев регулировку необходимо проводить:

• когда произведена замена тормозных колодок (диска);
• когда произведена замена тормозного троса.

Для того чтобы определить необходимость регулировки, а затем подтянуть ручник на Хендай Солярисе, достаточно выехать на площадку с уклоном и затянуть ручной тормоз максимально вверх. Допустимое количество щелчков рычага при затягивании составляет от 4 до 7.

Порядок регулировки

Если при этом авто надежно удерживается, то все в порядке. Если машина начинает скатываться назад, а ручник больше затянуть невозможно, то необходимо подтянуть ручник.

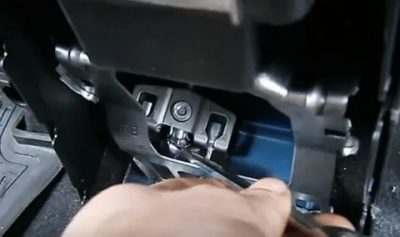

1. Откройте подлокотник.
2. Подденьте дно тонкой отверткой.

В зависимости от года выпуска машины конструкция внутренней полости, в которой расположен узел, может отличаться. В некоторых моделях есть дополнительная полка. Именно там расположена регулировочная гайка.

При поднятом положении ручки ее не видно, поэтому затяжку необходимо производить, когда она опущена.

Нажмите на педаль тормоза не менее трех раз.

Определите количество щелчков, на которое затягивается ручник.

Опустите ручку ручного тормоза вниз.

Закрутите гайку на необходимое количество оборотов.

Регулировка ручника в Hyundai Solaris на этом завершена. Если гайка закручена до отказа и автомобиль не удерживается на подъеме, возможно, что трос растянулся и его необходимо заменить. Также может потребоваться замена тормозных колодок в комплекте с диском.

Если материал был для вас интересен или полезен, опубликуйте его на своей странице в социальной сети:

Посмотрите интересное видео по этой теме

Как подтянуть ручник на солярисе — Авто-мастер

Нормальная работа тормозной системы автомобиля невозможна без периодической диагностики и настройки. Инструкцией по эксплуатации предписано проверять и регулировать систему стояночного тормоза после каждых 30 тысяч километров пробега. Для экономии времени и сил можно обратиться за помощью в автосервис. Если же лишних денег нет, придётся поработать самостоятельно.

Отрегулировать натяжение тросов ручного тормоза в Солярисе можно самому, своими руками

Мы расскажем о том, как самостоятельно проверить и отрегулировать ручной тормоз на Солярисе.

Проводим проверку

Для этого нужно выполнить следующие действия:

• установите авто на уклоне (20–23 градуса);
• поднимите рычаг на 3–5 щелчков;
• если машина покатилась — регулируем тросик.

Основной причиной поломки может быть сильный износ или обрыв тросов.

Натягиваем трос

Система регулировки стояночного тормоза расположена на днище авто.

Инструменты: домкрат, отвёртка, гаечные ключи, набор головок, плоскогубцы.

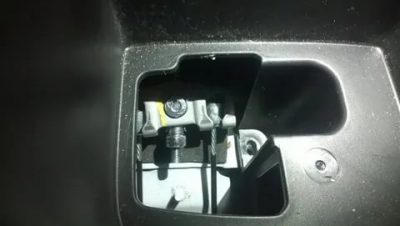

Сняв заглушку, вы получите доступ к регулировочной гайке

Последовательность операций:

• установите машину на ровной поверхности с включённой первой передачей (режим «Р» — на автоматической коробке);
• надёжно зафиксируйте авто (поставьте упоры под колёса);
• при помощи отвёртки снимите накладку в тоннеле пола;
• регулировочную гайку вращаем по часовой стрелке до тех пор, пока рукоятка не поднимется до положенной высоты;
• опускаем рычаг:
• проверяем подвижность колёс (движение плавное, без заеданий — настройку можно прекратить);
• устанавливаем все детали в обратной последовательности.

Настройка ручника Хёндэ Солярис (Hyundai Solaris) с дисковой тормозной системой

Выполняем такие шаги:

• при помощи отвёртки снимаем защитную накладку на днище автомобиля;
• опускаем рукоятку;
• затягиваем регулировочную гайку по часовой стрелке (рычаги суппортов задних колёс отодвигаем от упоров на расстояние3 миллиметра);
• проверяем плавность вращения колёс (двигаются легко, равномерно, без заеданий — настройку можно прекратить);
• в обратном порядке устанавливаем детали.

Заключение

Эксплуатируя Хёндэ Солярис (Hyundai Solaris), не забывайте о регулярном техническом обслуживании стояночного тормоза. Потратив немного времени и сил, вы обезопасите себя от неприятностей возникновения аварийных ситуаций.

Как подтянуть ручник на солярисе

Ручной тормоз, называемый также ручником является одной из важнейших деталей автомобиля, так как спасал жизнь владельцев машин бесчисленное количество раз. Каждый водитель просто обязан содержать все его узлы и компоненты в исправном состоянии, так как неизвестно, когда он пригодится и каких последствий поможет избежать. Приведение его в идеальное состояние потребует небольшого количества времени и усилий, но перед тем, как подтянуть ручник на Хендай Солярис, следует произвести небольшие приготовления и изучить последовательность работ.

Как подтянуть ручник на Солярисе

Принцип как подтягивать ручник на Hyundai Solaris будет одинаковым — нужно ключиком на «12» подкрутить гайку на планке с тросиками расположенной возле рукоятки стояночного тормоза. Натяжка осуществляется до 3-5 щелчков ручки. Но в зависимости от года выпуска и наличия подлокотника доступ к механизму с тросом будет незначительно отличатся. Так что инструкция как можно подтянуть ручник на Солярисе одна из таких:

Когда нет подлокотника

При отсутствии подлокотника на автомобиле Solaris, подтяжка ручного тормоза осуществляется проще всего. Потребуется плоская отвёрточка, чтобы вынуть донышко (имеется специальный небольшой вырез) в отсеке за рукояткой. А под ней вы и увидите 2 троса и выравнивающую планку, гайка которую нужно подкручивать, за часовой стрелкой, для натяжки, расположена не горизонтально, а чуть «клюет» в сторону днища (находится между двух тросов).

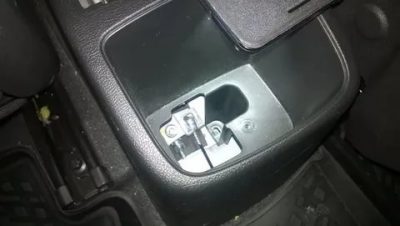

Когда есть подлокотник

Если комплектация вашего автомобиля включает штатный подлокотник, то процедура немного усложняется. Придется сдвигать сидения вперед (дабы выкрутить по одному болту по бокам удерживающие пластмассовую крышку) и снимать заднюю крышку, которая также держится на защелках. А только тогда ключиком на 12 подкручивать гайку подтягивающую стояночный тормоз. В данном случае на видео собственно и показан процесс подтягивания ручника когда на Хюндай Солярис стоит подлокотник.

Читать еще:  Замена амортизаторов бмв е39

Также стоит отметить что на машинах такой комплектации, если поднять подлокотник и вынуть черную крышечку, то на ручке, если ручник находится в опущенном состоянии, можно также увидеть гайку и её подкручивают (крутится в сторону руля) когда натяжение тросика послабло незначительно, ведь данная регулировочная гайка не является основной (убирает лишний ход тросиков). Во многих случаях помогает подтянуть ручник и она, поэтому её часто путают с действительной регулировкой.

Hyundai Solaris: обслуживаем тормоза

22 мая 2012 годаСтоимость комплекта передних колодок — 1200–3200 руб., задних — 980–1700 руб.Стоимость комплекта передних колодок — 1200–3200 руб., задних — 980–1700 руб.

Внутренние колодки снабжены акустическими индикаторами износа, которые известят о необходимости замены скрежетом при торможении.

Колодки также надо обновить в случае замасливания накладок, при обнаружении глубоких борозд, трещин, сколов. Если уровень жидкости в бачке гидропривода тормозов и сцепления находится на отметке MAX, то перед установкой новых колодок шприцем или резиновой грушей откачиваем из бачка часть жидкости.

Устанавливаем автомобиль на подставку заводского изготовления. Снимаем переднее колесо.

Вставив отвертку с широким лезвием в окно суппорта между тормозным диском и колодкой, разводим тормозные колодки и утапливаем поршень в цилиндр.Вставив отвертку с широким лезвием в окно суппорта между тормозным диском и колодкой, разводим тормозные колодки и утапливаем поршень в цилиндр.Накидным ключом «на 14» отворачиваем нижний болт крепления суппорта к направляющему пальцу, удерживая направляющий палец ключом «на 17». Аналогично отворачиваем верхний болт крепления суппорта к направляющему пальцу.

Накидным ключом «на 14» отворачиваем нижний болт крепления суппорта к направляющему пальцу, удерживая направляющий палец ключом «на 17». Аналогично отворачиваем верхний болт крепления суппорта к направляющему пальцу.

Снимаем суппорт с направляющей колодок (не отсоединяя от суппорта тормозной шланг)…Снимаем суппорт с направляющей колодок (не отсоединяя от суппорта тормозной шланг)……и подвязываем суппорт к пружине амортизаторной стойки.…и подвязываем суппорт к пружине амортизаторной стойки.Вынимаем наружную……и внутреннюю колодки из направляющей тормозных колодок.

…и внутреннюю колодки из направляющей тормозных колодок.Поддев отверткой……снимаем нижнюю направляющую пластину. Аналогично извлекаем верхнюю направляющую пластину. Если требуется заменить защитный чехол направляющего пальца……снимаем нижнюю направляющую пластину. Аналогично извлекаем верхнюю направляющую пластину. Если требуется заменить защитный чехол направляющего пальца……вынимаем верхний направляющий палец из отверстия направляющей колодок……вынимаем верхний направляющий палец из отверстия направляющей колодок……и снимаем защитный чехол.

Аналогично снимаем защитный чехол нижнего направляющего пальца. …и снимаем защитный чехол. Аналогично снимаем защитный чехол нижнего направляющего пальца. Верхний и нижний направляющие пальцы выглядят по-разному: верхний — желтого цвета, нижний — серебристый. Перед установкой новых тормозных колодок необходимо максимально переместить поршень внутрь цилиндра.Верхний и нижний направляющие пальцы выглядят по-разному: верхний — желтого цвета, нижний — серебристый. Перед установкой новых тормозных колодок необходимо максимально переместить поршень внутрь цилиндра.

Для этого раздвижными пассатижами утапливаем поршень в цилиндр, стараясь не повредить пыльник. Для этого раздвижными пассатижами утапливаем поршень в цилиндр, стараясь не повредить пыльник.

Перед установкой очищаем от грязи и коррозии детали тормозного механизма, особенно посадочные места тормозных колодок в направляющих пластинах суппорта и направляющей колодок. Для очистки тормозных механизмов запрещено применять бензин и дизельное топливо. Если защитные чехлы направляющих пальцев были порваны, заменяем их новыми.

Собираем тормозной механизм в обратной последовательности. После замены колодок на обоих передних колесах несколько раз нажимаем на педаль тормоза для установки зазоров между колодками и дисками.

Замена задних тормозных колодок

В зависимости от модификации Solaris задние тормоза могут быть дисковые или барабанные. Мы рассмотрим процедуру замены колодок на дисковом варианте (работы показаны на левом заднем колесе). Устанавливаем автомобиль на подставку заводского изготовления. Снимаем заднее колесо.

Накидным ключом «на 14» отворачиваем нижний болт крепления суппорта к направляющему пальцу, удерживая направляющий палец ключом «на 17». Аналогично отворачиваем верхний болт крепления суппорта к направляющему пальцу.

Накидным ключом «на 14» отворачиваем нижний болт крепления суппорта к направляющему пальцу, удерживая направляющий палец ключом «на 17». Аналогично отворачиваем верхний болт крепления суппорта к направляющему пальцу.Снимаем суппорт с направляющей колодок и осторожно опускаем его, стараясь не повредить тормозной шланг и трос стояночного тормоза.

Снимаем суппорт с направляющей колодок и осторожно опускаем его, стараясь не повредить тормозной шланг и трос стояночного тормоза.

На заметку

Колодки тормозных механизмов необходимо менять только комплектом — все четыре штуки на обоих передних (или задних) колесах. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при резком замедлении.

Отверткой сдвигаем наружную тормозную колодку по направляющим пластинам…Отверткой сдвигаем наружную тормозную колодку по направляющим пластинам……и снимаем ее.Аналогично снимаем внутреннюю колодку.Аналогично снимаем внутреннюю колодку.Вставляем отвертку в зазор между направляющей колодок и пластиной и, отжав пластину…Вставляем отвертку в зазор между направляющей колодок и пластиной и, отжав пластину……снимаем ее с направляющей колодок. Если требуется заменить защитный чехол направляющего пальца……снимаем ее с направляющей колодок.

Если требуется заменить защитный чехол направляющего пальца……вынимаем нижний направляющий палец из отверстия направляющей колодок……вынимаем нижний направляющий палец из отверстия направляющей колодок……и снимаем защитный чехол. Аналогично снимаем защитный чехол верхнего направляющего пальца.…и снимаем защитный чехол. Аналогично снимаем защитный чехол верхнего направляющего пальца.Верхний и нижний направляющие пальцы отличаются один от другого. Верхний желтого цвета, нижний — в серебристый.

Перед установкой новых тормозных колодок необходимо максимально переместить поршень внутрь цилиндра. Это можно сделать двумя способами. Для первого используем винт и планку от двухзахватного винтового съемника, а также гайку подходящего размера.Верхний и нижний направляющие пальцы отличаются один от другого. Верхний желтого цвета, нижний — в серебристый. Перед установкой новых тормозных колодок необходимо максимально переместить поршень внутрь цилиндра. Это можно сделать двумя способами.

Для первого используем винт и планку от двухзахватного винтового съемника, а также гайку подходящего размера.Первый способ. Для утапливания поршня в цилиндр суппорта опираем планку винтового съемника на выступы суппорта и подкладываем гайку под конец винта. Вращаем гайку ключом по часовой стрелке и одновременно поджимаем винт. Гайка силой трения будет заставлять вращаться поршень.Первый способ. Для утапливания поршня в цилиндр суппорта опираем планку винтового съемника на выступы суппорта и подкладываем гайку под конец винта.

Вращаем гайку ключом по часовой стрелке и одновременно поджимаем винт. Гайка силой трения будет заставлять вращаться поршень.Второй способ. Вставляем пассатижи в гнезда поршня и поворачиваем его, одновременно надавливая на поршень. Второй способ. Вставляем пассатижи в гнезда поршня и поворачиваем его, одновременно надавливая на поршень.

Очищаем от грязи и коррозии детали тормозного механизма, особенно посадочные места направляющей тормозных колодок. Если защитные чехлы направляющих пальцев были порваны, заменяем их новыми.

Устанавливаем новые тормозные колодки и крепим суппорт. Аналогично заменяем тормозные колодки на правом заднем колесе. После замены колодок на обоих задних колесах несколько раз нажимаем на педаль тормоза для установки зазоров между колодками и дисками.

Hyundai Solaris: обслуживаем тормозаHyundai Solaris: обслуживаем тормозаHyundai Solaris: обслуживаем тормозаHyundai Solaris: обслуживаем тормозаОшибка в тексте? Выделите её мышкой! И нажмите: Ctrl + Enter Безымянный

Достоинства:

хороший! всегда знаю, что на него можно положиться! расход топлива отличный, за 3года и 9 месяцев владения разве. что задние пружины поменял…так как езжу на рыбалку часто да и с семьёй каждый год ездием в отпуск по России (грузить приходиться по полной), не знаю ну вроде больше 100 км в час не …

Как правильно подтянуть ручник на Хендай Солярис. Регулировка тросика ручного тормоза Hyundai Solaris своими руками видео

Ручной тормоз, называемый также ручником является одной из важнейших деталей автомобиля, так как спасал жизнь владельцев машин бесчисленное количество раз. Каждый водитель просто обязан содержать все его узлы и компоненты в исправном состоянии, так как неизвестно, когда он пригодится и каких последствий поможет избежать.

Вступление

Нормальная работа тормозной системы автомобиля невозможна без периодической диагностики и настройки. Инструкцией по эксплуатации предписано проверять и регулировать систему стояночного тормоза после каждых 30 тысяч километров пробега. Для экономии времени и сил можно обратиться за помощью в автосервис. Если же лишних денег нет, придётся поработать самостоятельно.

Отрегулировать натяжение тросов ручного тормоза в Солярисе можно самому, своими руками

Мы расскажем о том, как самостоятельно проверить и отрегулировать ручной тормоз на Солярисе.

Регулировка привода стояночного тормоза Hyundai Solaris

Инструменты:

• Гаечный ключ рожковый 12 мм
• Упоры под колеса «башмаки»
• Отвертка плоская средняя
• Домкрат винтовой
• Опорные стойки

Для предварительной проверки правильности регулировки привода стояночного тормоза несколько раз выжмите педаль тормоза до упора, чтобы выставить правильный зазор между колодками и барабаном (диском). Поднимите рычаг привода вверх до упора, при этом вы должны услышать 4 или 5 щелчков храпового устройства.

Рычаг стояночного тормоза.

Если количество щелчков не соответствует указанному или автомобиль не удерживается стояночным тормозом, отрегулируйте привод. Регулировочный узел привода стояночного тормоза расположен в салоне под облицовкой тоннеля пола.

Для регулировки привода стояночного тормоза барабанного тормозного механизма заднего колеса выполните следующее.

1. Перед тем как поднять заднюю часть автомобиля, включите I передачу (переведите селектор автоматической коробки передач в положение «Р»), установите противооткатные упоры («башмаки») под передние колеса.

2. Поднимите и установите заднюю часть автомобиля на опоры.

3. Подденьте отверткой и извлеките накладку в облицовке тоннеля пола.

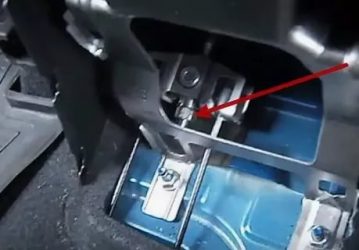

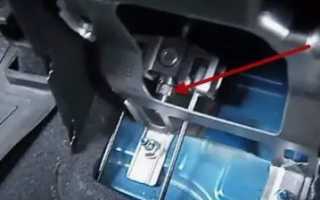

4. Вращением регулировочной гайки механизма стояночного тормоза (облицовка тоннеля поля для наглядности снята) добейтесь нужной высоты подъема рычага.

5. Отпустите рычаг стояночного тормоза и проверьте легкость вращения задних колес. Они должны вращаться равномерно, без рывков. В противном случае отремонтируйте привод стояночного тормоза или тормозные механизмы задних колес.

6. Установите снятые детали в порядке, обратном снятию.

Для регулировки привода стояночного тормоза дискового тормозного механизма заднего колеса выполните следующее.

1. Подденьте отверткой и извлеките накладку в облицовке тоннеля пола.

2. Полностью опустите рычаг стояночного тормоза.

3. Вращайте регулировочные гайки механизма стояночного тормоза (облицовка тоннеля пола для наглядности снята).

4. Добейтесь вращением регулировочных гаек механизма стояночного тормоза чтобы рычаги Б на суппортах обоих тормозных механизмов отодвинулись от упоров А на расстояние, равное 1–3 мм.

5. Поддомкратьте заднюю часть автомобиля и проверните рукой задние колеса. Они должны вращаться равномерно, без рывков. В противном случае отремонтируйте привод стояночного тормоза или тормозные механизмы задних колес.
