В этой статье рассмотрим, как сделать прямоточный глушитель своими руками. Это улучшит звук выхлопной системы и повысит производительность автомобиля. Прямоточные глушители уменьшают сопротивление выхлопным газам, что увеличивает мощность двигателя и улучшает отклик на акселератор. Мы предоставим пошаговую фото- и видеоинструкцию по переделке обычного глушителя в прямоточный, а также объясним, зачем нужен глушитель в выпускной системе и какие преимущества он приносит.
Роль глушителя в выпускной системе
Глушитель выполняет две ключевые функции: он помогает двигателю очищать цилиндры от выхлопных газов и снижает уровень шума, создаваемого мотором.
Часто эти задачи могут противоречить друг другу, но при грамотном проектировании глушителя удается успешно их сочетать.
Первые двигатели внутреннего сгорания, особенно в авиации, зачастую не имели или имели очень простые глушители. Создатели считали, что минимизация препятствий для отработанных газов позволит лучше заполнять цилиндры свежей топливной смесью, а также снизит сопротивление движению поршней во время выхлопного такта.
Однако практика показала, что это не всегда так. Использование двигателей внутреннего сгорания в спортивных автомобилях продемонстрировало, что при определенных условиях в выпускной системе возникают резонансы, которые не только не мешают очистке цилиндров, но и помогают вытягивать продукты сгорания благодаря локальным разрежениям в выхлопных трубах.
Специально разработанные глушители с уникальной формой стали известны как резонаторы. Они эффективно гасили звук, особенно по сравнению с полным отсутствием каких-либо устройств на выхлопных патрубках.
Актуальность подбора и настройки выхлопной системы сохраняется и сегодня, когда многие аспекты уже хорошо изучены. Инженеры, работающие над созданием автомобилей общего назначения, также стремятся использовать резонансные явления и минимизировать сопротивление выхлопу, хотя для них в первую очередь важна минимизация уровня шума.

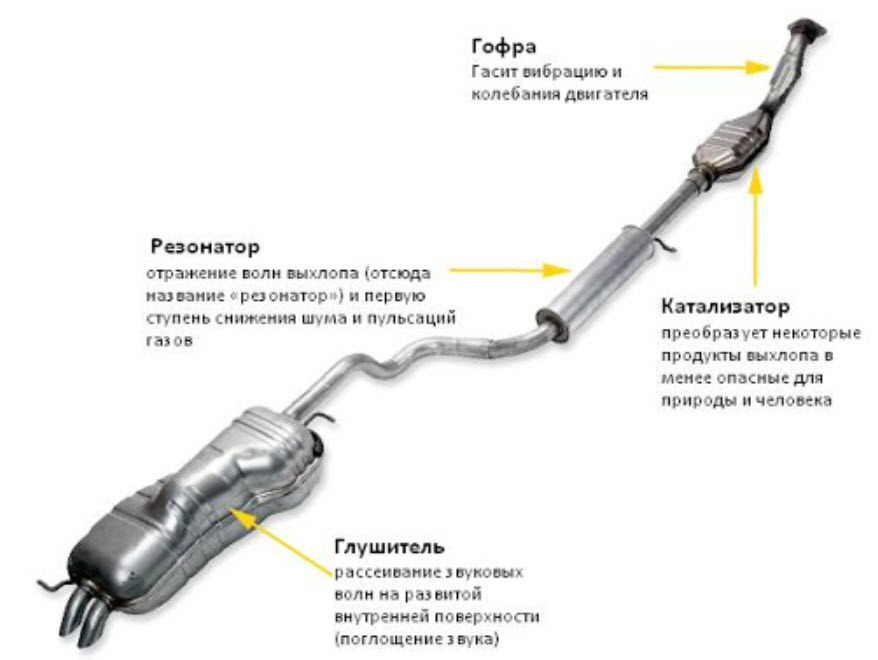

Современные глушители обычно делятся на резонаторную и звукопоглощающую зоны, а выхлопной коллектор, расположенный сразу за выпускными клапанами, имеет тщательно подобранную форму для эффективной работы на максимальных оборотах.
Создание прямоточного глушителя своими руками привлекает многих автолюбителей, стремящихся улучшить звук и производительность своего автомобиля. Эксперты отмечают, что такой проект требует определенных навыков и знаний в области механики и сварки. Важно правильно подобрать материалы, чтобы обеспечить долговечность и эффективность конструкции. Использование нержавеющей стали или алюминия может значительно повысить срок службы глушителя.
Кроме того, специалисты подчеркивают, что необходимо учитывать законодательные нормы, касающиеся уровня шума, чтобы избежать проблем с правоохранительными органами. В процессе работы важно уделить внимание не только звуку, но и оптимизации потока выхлопных газов, что может положительно сказаться на динамике автомобиля. В целом, при соблюдении всех рекомендаций и правил, самодельный прямоточный глушитель может стать отличным дополнением к тюнингу автомобиля.

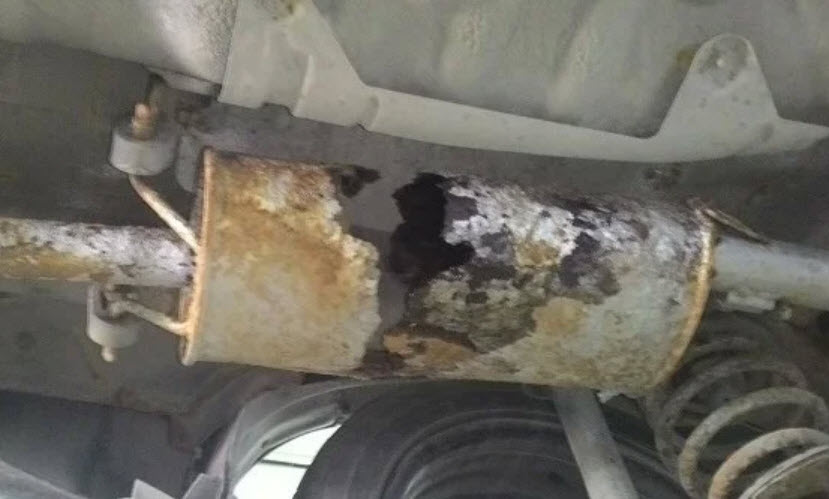

Почему глушитель со временем разрушается
Металлы, используемые в выпускных системах автомобилей, функционируют в крайне сложных условиях. Выхлопные газы содержат горячий водяной пар и множество агрессивных химических веществ.
Читайте также:
Эти факторы создают идеальные условия для развития коррозии, особенно при значительных температурных колебаниях между работой двигателя под нагрузкой и длительными остановками. Ситуация усугубляется внешней коррозией, так как глушители находятся под днищем автомобиля и подвергаются воздействию химикатов, которые поднимаются с дороги колесами.
Производители выпускных систем прилагают усилия для защиты своей продукции с помощью различных покрытий, начиная от алюминиевых порошков и заканчивая оцинковкой, а также используют разные виды жаропрочной и нержавеющей стали для изготовления глушителей.
Естественно, такой подход имеет свои ограничения как из-за высокой стоимости материалов, так и из-за технологических сложностей, связанных со сваркой нержавеющей стали. Поэтому не все выхлопные трубы, резонаторы, корпуса катализаторов и глушители на серийных автомобилях изготавливаются с использованием этих технологий.
| Этап работы | Описание действия | Необходимые материалы/инструменты |
|---|---|---|
| 1. Планирование и расчеты | Определение размеров глушителя (длина, диаметр), типа перфорации, объема набивки. Учет мощности двигателя и желаемого звука. | Рулетка, калькулятор, чертежные принадлежности, данные о двигателе. |
| 2. Подготовка корпуса | Выбор материала (нержавеющая сталь, алюминизированная сталь), резка и формовка труб для внешнего и внутреннего контура. | Листовой металл, трубогиб, болгарка, сварочный аппарат, зачистные круги. |
| 3. Изготовление перфорированной трубы | Сверление отверстий в трубе для внутреннего контура. Размер и плотность отверстий влияют на звук. | Труба меньшего диаметра, дрель, сверла по металлу, кернер. |
| 4. Набивка глушителя | Заполнение пространства между перфорированной и внешней трубами звукопоглощающим материалом (базальтовая вата, стекловолокно). | Звукопоглощающий материал, перчатки, респиратор. |
| 5. Сборка и сварка | Сварка всех частей глушителя: торцевых заглушек, внешней и внутренней труб. Обеспечение герметичности. | Сварочный аппарат, электроды/проволока, защитная маска, зажимы. |
| 6. Установка на автомобиль | Крепление готового глушителя к выхлопной системе автомобиля. Проверка на герметичность и отсутствие вибраций. | Кронштейны, хомуты, гаечные ключи, герметик для выхлопных систем. |
Интересные факты
Вот несколько интересных фактов о прямоточном глушителе и его изготовлении своими руками:
-
Улучшение производительности: Прямоточные глушители часто используются для повышения производительности автомобилей. Они уменьшают сопротивление выхлопным газам, что позволяет двигателю работать более эффективно. Это может привести к увеличению мощности и улучшению отклика на газ.
-
Звук и эстетика: Прямоточные глушители создают характерный «агрессивный» звук, который многие автолюбители считают привлекательным. Изготовление такого глушителя своими руками позволяет не только настроить звук под свои предпочтения, но и создать уникальный внешний вид, используя различные материалы и формы.
-
Экономия средств: Изготовление прямоточника своими руками может значительно сэкономить деньги по сравнению с покупкой готового изделия. При наличии необходимых инструментов и материалов, можно создать качественный глушитель, который будет соответствовать индивидуальным требованиям и предпочтениям владельца автомобиля.
Что такое прямоточный глушитель, отличие его от обычного
Прямоточные глушители представляют собой особый вид спортивного выхлопа. Как можно понять из названия, в этих устройствах не применяются методы изменения направления воздушного потока и сложные системы труб и перегородок для перемещения выхлопных газов.
Вся отработанная смесь, состоящая из азота, углекислоты и водяного пара, проходит через трубу большого диаметра, а снижение уровня шума достигается другими, менее эффективными методами.
В прямоточных глушителях частично используются резонансные явления, что позволяет создать характерный глубокий звук выхлопа, присущий мощным спортивным моторам, работающим на богатой смеси и с широкими фазами газораспределения.
Достичь такого эффекта в обычном автомобиле сложно и затратно, однако создать нужный звук вполне возможно, в том числе и своими руками.
https://youtube.com/watch?v=eQDkC2tCyDI
Как самому сделать прямоточный глушитель
Изготовление прямотока своими руками не представляет собой ничего слишком сложного. Вам понадобятся лишь базовые навыки работы с металлом, такие как разметка, резка и сварка. Также важно иметь подходящее рабочее пространство и минимальный набор инструментов.
Инструменты
Редко кто задумывается о том, чтобы строить прямоток на всю жизнь, поэтому нет смысла использовать дорогие виды нержавеющей стали, титан, лазерную сварку и другие сложные технологии.
Тем не менее, не стоит сводить всё к использованию старых советских электродов, замешанных на глине с мелом. Существует разумный компромисс, который позволяет быстро и эффективно решать задачи.
Для этого вам понадобятся:
- Сварочный полуавтомат инверторного типа и баллон с углекислым газом — это оптимальный набор, который позволяет получать отличные швы даже для начинающего сварщика. Лучше не связываться с электродами или флюсовой проволокой;
- Угловая шлифмашинка, известная как «болгарка», с дисками диаметром 125 мм — большие диски могут быть опасны, а меньшие неудобны. Для резки выбирайте толщину 1-1,2 мм, для шлифовки — 2,5-6 мм;
- Качественная двухскоростная электродрель с удобным зажимным патроном;
- Расходные материалы, такие как сварочная проволока, диски для болгарки, сверла и углекислота;
- Защитное снаряжение: очки, перчатки, маски для лица, сварочный костюм и обувь, защищающая ноги от капель металла и искр.
Тем, кто никогда не занимался сваркой, стоит немного потренироваться, хотя полуавтомат с углекислотой максимально прощает ошибки начинающих.
Материалы
Конкретный набор материалов будет зависеть от выбранной технологии изготовления, однако есть и универсальные компоненты.
- труба большого диаметра для внешнего корпуса, в качестве которой можно применить пустой газовый баллон подходящего размера;
- внутренняя труба с диаметром 50-60 мм и толщиной стенок около 2 мм;
- патрубки для подачи и отвода газа;
- листовой металл толщиной 1,5-2 мм для изготовления фланцев корпуса;
- наполнитель, для этого подойдут металлическая губка или минеральная вата, обернутая стеклотканью;
Для конструкции можно использовать конструкционную сталь, а для создания декоративного внешнего патрубка — насадку из нержавеющей стали.
Инструкция + видео

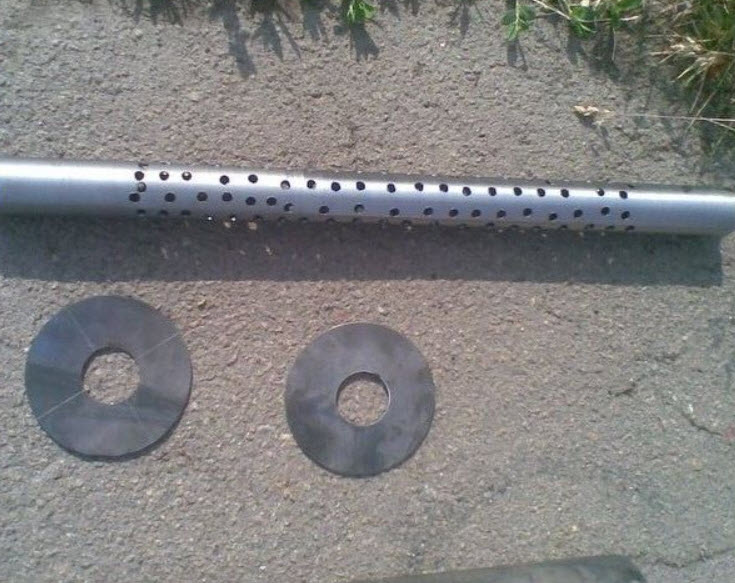

Внутренняя труба должна быть оснащена перфорацией стенки на участке, находящемся внутри корпуса. Это достигается путем сверления множества отверстий диаметром от 5 до 8 мм.
-
Читайте также:
После этого к трубе привариваются фланцы, а затем она обматывается минеральной ватой с использованием стеклоткани или металлической губки, в зависимости от выбранного варианта.
Вся конструкция, включая фланцы и изоляцию, помещается в наружный корпус, после чего фланцы обвариваются по окружности, чтобы обеспечить герметичность глушителя.
К готовому изделию привариваются подводящий фитинг и выходной патрубок.
С внешней стороны глушитель рекомендуется покрыть специальной термостойкой краской, предназначенной для тормозных суппортов или выхлопных систем. Обычные краски не подойдут, так как при высоких температурах они могут обгореть, в отличие от специализированных составов.
Как еще уменьшить шум выхлопной системы
Звук, который вы получите, а также дополнительная мощность, скорее всего, понравятся только владельцу нового глушителя и его единомышленникам. Для остальных можно предусмотреть некоторые способы уменьшения шума в тех случаях, когда это становится критичным.

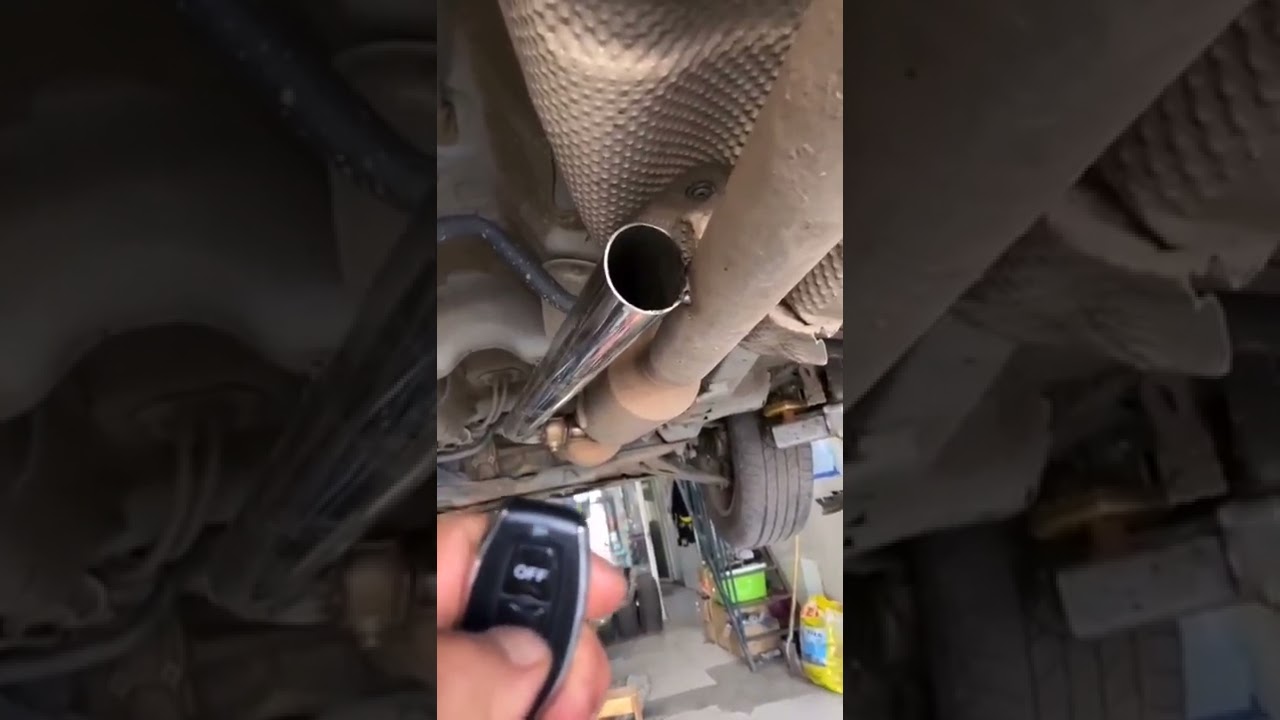

Чаще всего используются либо управляемые заслонки на выхлопе, либо съемные конические вставки, представляющие собой перфорированные трубки с расширителем, которые также называют флейтами.
Флейту можно быстро установить или снять, когда в ней нет необходимости, в то время как заслонка, напоминающая дроссель инжекторного двигателя, может управляться дистанционно, что позволяет делать это даже с места водителя.
В более сложных системах выхлопа могут применяться переключающие заслонки, которые позволяют направлять поток либо в стандартный глушитель, либо в спортивный прямоточный.
-
Читайте также:
Проверка и тестирование готового глушителя
После завершения сборки прямоточного глушителя крайне важно провести его проверку и тестирование, чтобы убедиться в правильности работы и отсутствии дефектов. Этот этап включает в себя несколько ключевых моментов, которые помогут вам удостовериться в качестве вашей работы.
Визуальный осмотр
Первым шагом является визуальный осмотр готового глушителя. Проверьте все сварные швы и соединения на наличие трещин или пропусков. Убедитесь, что все элементы правильно установлены и надежно закреплены. Обратите внимание на наличие ржавчины или других повреждений, которые могут повлиять на работу глушителя.
Установка на автомобиль
После визуального осмотра установите глушитель на автомобиль. Убедитесь, что он правильно закреплен и не мешает другим элементам системы выхлопа. Проверьте, чтобы не было зазоров между глушителем и трубами, так как это может привести к утечкам выхлопных газов.
Тестирование на звук
Запустите двигатель и послушайте звук работы глушителя. Прямоточные глушители обычно создают более громкий и агрессивный звук по сравнению с обычными. Обратите внимание на наличие посторонних шумов, таких как свист или треск, которые могут указывать на проблемы с установкой или конструкцией.
Проверка на утечки
Проведите проверку на утечки выхлопных газов. Для этого можно использовать мыльный раствор, который необходимо нанести на соединения и сварные швы. Если образуются пузырьки, это свидетельствует о наличии утечки. В таком случае необходимо устранить проблему, прежде чем продолжать эксплуатацию автомобиля.
Тест-драйв
После всех проверок проведите тест-драйв автомобиля. Обратите внимание на изменения в динамике и звуке работы двигателя. Прямоточный глушитель может улучшить отклик на педаль акселератора и повысить мощность, но также может привести к увеличению шума в салоне. Убедитесь, что вам комфортно с новыми характеристиками автомобиля.
Регулярный мониторинг
После установки и тестирования глушителя важно регулярно проверять его состояние. Обратите внимание на возможные изменения в звуке или производительности. Периодически проводите визуальный осмотр, чтобы выявить возможные повреждения или коррозию. Это поможет продлить срок службы вашего глушителя и обеспечить безопасную эксплуатацию автомобиля.
Следуя этим рекомендациям, вы сможете убедиться в качестве и надежности вашего прямоточного глушителя, а также насладиться улучшенными характеристиками вашего автомобиля.
Вопрос-ответ
Сколько сил даёт прямоток?
Таким образом, благодаря данным различиям, прямоточный глушитель позволяет лучше вентилировать камеру сгорания и выпускать отработанные газы. Таким образом и достигается прирост мощности до 15% по причине увеличения КПД работы двигателя.
Можно ли использовать прямоточную выхлопную трубу?
Прямоточные выхлопные системы запрещены к использованию на дорогах во всех 50 штатах. Однако, если оставить каталитические нейтрализаторы и установить прямоточные выхлопные системы в остальном, ваш автомобиль всё равно может соответствовать экологическим нормам.
Какое наказание за прямоток?
Назначить штраф за езду с прямотоком – 100 тысяч рублей при первом нарушении. При втором – конфисковывать мотоцикл или автомобиль на 90 суток. При третьем – отправлять нарушителя на обязательные работы на срок до 100 часов и также конфисковывать транспорт.
Советы
СОВЕТ №1
Перед началом работы тщательно изучите конструкцию вашего автомобиля и типы прямоточных глушителей. Это поможет вам выбрать подходящие материалы и инструменты, а также избежать ошибок в процессе установки.
СОВЕТ №2
Используйте качественные материалы, такие как нержавеющая сталь или алюминий, для изготовления глушителя. Это обеспечит долговечность и устойчивость к коррозии, что особенно важно для автомобильных систем выхлопа.
СОВЕТ №3
Обязательно соблюдайте меры безопасности: используйте защитные очки и перчатки, работая с острыми и горячими деталями. Также рекомендуется работать в хорошо проветриваемом помещении или на открытом воздухе, чтобы избежать вдыхания вредных паров.
СОВЕТ №4
После завершения установки проверьте герметичность соединений и отсутствие утечек. Это можно сделать, запустив двигатель и внимательно осмотрев систему на наличие дыма или звуков, указывающих на проблемы.
