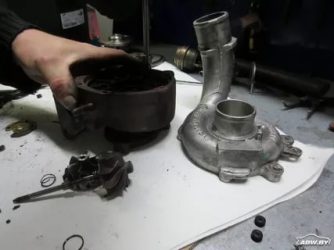

Причины выхода из строя турбокомпрессора дизельного двигателя

Потеря мощности дизельной турбины – причины, виды неисправностей

Выброс черного или белого дыма, шум и чрезмерное потребление топлива являются основными признаками, которые указывают на возможные сбои в системе турбины дизельного двигателя. Потеря мощности дизельной турбины может быть спровоцирована и другими факторами. Обнаружив первый сигнал неисправности, нужно сразу проверить пригодности механизма, и по возможности, быстрее устранить проблему в мастерской.

Особенности турбин для дизельных двигателей

В дизельных двигателях зачастую применяются турбины с изменяемой геометрией (аббр. ТИГ или VIG). В таком механизме на место перепускного клапана приходят специальные направляющие лопасти, контролирующие поток выхлопных газов, которые поступают в турбокомпрессор.

У направляющих лопастей тот же принцип работы, что и у обычных перепускных клапанов турбин, и управляются они системой вакуума. Дизельная турбина перестает работать, когда лопатки в дизельном моторе закрыты, а выхлопные газы направляются мимо турбокомпрессора. Минус таких турбин – чувствительность к высоким температурам.

Турбина с изменяемой геометрией позволяет снизить температуру выхлопных газов.

Турбина с изменяемой геометрией – схема

В мире есть только две модели авто, на которых используются турбины VIG на бензиновых, а не дизельных моторах – это Porsche 911 Turbo и Porsche 718 Boxter.

Турбина не изнашивается и не ломается сама по себе, если техническое обслуживание двигателя – замена масла и фильтров, использование качественного топлива, строго выполняется в соответствии с руководством производителя. Сбои в работе турбины могут спровоцировать загрязнения на фильтрах, избыток масла, попадание частиц инородных тел из выпускного коллектора. Перечислим с подробным описанием наиболее распространенные причины, по которым происходит потеря мощности дизельной турбины:

• Скудное смазывание турбины. Это следствие некачественного топлива, засорения масленой системы авто, забитых масленых каналов в двигателе, закупоренного масленого фильтра;
• «Горячая парковка» автомобиля. После длительной езды транспортное средство паркуют и сразу глушат двигатель – так элементы турбокомпрессора быстро изнашиваются;
• Появление углерода в масле двигателя. Углерод накапливается в турбокомпрессоре как отложения, которые также могут стать причиной дисбаланса в работе системы;
• Выход и строя системы выпуска выхлопных газов (дизельные турбины здесь очень чувствительны, т.к. со встроенным сажевым фильтром). При закупорке сажевого фильтра, увеличивается давление выхлопных газов, которые поступают в турбину. Вал в турбокомпрессоре не справляется со сверхнагрузкой, и механизм издает характерный свист;
• Попадание инородных частиц в турбину через воздухозаборник авто. Агрегат выходит из строя, когда инородные частицы повреждают лопасти, нарушается баланс вращения, а вал и подшипники сильно повреждаются.

Долговечность турбины в дизельном двигателе

Как долго работает турбина на дизельном двигателе? Если двигатель и автомобиль хорошо обслуживаются, турбина начинает страдать от износа только на 200 000 километров пробега. В случае плохого обращения с машиной, турбина может сломаться даже через 50-80 000 километров. Поэтому нельзя сказать, что для каждой турбины существует точная дата, когда она обязательно должна сломаться. Единственная мера предосторожности, чтобы сохранить этот компонент в максимальной степени – всегда заботиться о машине, проверять её и регулярно обслуживать.

Неисправность турбины – исключения

Свист турбины дизельного двигателя не всегда свидетельствует о её поломке или неисправности. Некоторые дизельные двигатели, особенно на более старых моделях авто, имеют этот недостаток (слышен небольшой свист при замедлении и ускорении). Так что при покупке подержанной машины, свист может быть характерным признаком. Ситуация меняется, когда свист становится оглушительным и неестественным, и отсутствовал во время тест-драйва автомобиля.

Сильный и стойкий свист также может появиться из-за изношенных подшипников, а не от самой турбины. Если неприятный звук слышен, даже когда машина находится в нейтральном положении, можно исключить, что проблема вызвана с турбиной. В любом случае, если владелец транспортного средства уже слышит странный шум и оглушительный свист, лучше не совершать дальние поездки и как можно быстрее доставить машину в мастерскую.

Как проверить турбину на дизельном двигателе: домашняя диагностика

Турбированные двигатели стремительно завоевывают популярность. Если раньше турбонагнетатели устанавливались в тяжеловесные или мощные спортивные автомобили, то теперь турбины можно увидеть на легковых автомобилях, как с бензиновым движком, так и с дизельным.

Турбины дизельного двигателя обычно имеют срок эксплуатации намного меньший, чем у самого движка. Для того чтобы вовремя провести профилактические работы и не столкнуться с необходимостью оплачивать дорогостоящие детали, нужно периодически проверять работу турбины. Это вполне можно сделать самостоятельно, не обращаясь в автосервис.

Причины неисправности

Для того чтобы провести осмотр турбины и выявить неисправность, необходимо понимать, какие именно поломки могут произойти в системе турбонагнетателя.

Обычно самыми проблемными элементами являются сальники и подшипники. От износа этих деталей может появиться люфт, шум, можно столкнуться с клином турбины. Нарушиться работа может из-за неисправности смазочной системы, клапанов вентиляции, или поршневые кольца уже достаточно изношены. В таком случае продукты сгорания дизтоплива попадают в картер и приводят к негативным последствиям.

Если в выхлопе замечен дым, чаще всего сизый, то следует обратить внимание на PCV-клапан. Его неправильная работа повышает давление масла в турбине, из-за этого смазочный материал продавливает сальники. Попав наружу или в нагнетаемый воздух, масло меняет состав смеси, от этого движок значительно теряет мощность и начинает выделять вышеупомянутый дым.

Когда проверять турбину

Если использовать качественное масло и бережно относиться к дизельному агрегату, то турбонагннетатель будет работать исправно примерно 150 тысяч километров. Чтобы обнаружить любую поломку на ее начальной стадии, нужно внимательно следить за турбиной, достаточно проверить работу агрегата во время замены масла.

Таким образом, автовладелец может значительно сэкономить, ремонтируя неисправность на ее начальной стадии, вместо замены дорогостоящей детали.

Первые признаки неисправности

Разумеется, если у автолюбителя нет опыта в работе с автомобилями, не стоит сразу же разбирать агрегат и пытаться выявить неисправность изнутри. Существует несколько признаков, которые свидетельствуют о неправильной работе турбокомпрессора:

• появление сизого или черного дыма во время выхлопа;
• очень громкая работа дизельного агрегата при различных нагрузках;
• двигатель часто перегревается;
• расход топлива неуклонно растет, как и скорость расхода масла;
• ухудшение тяги, потеря мощности и динамики.

Каждый из признаков может говорить не только о неисправной турбине, но и о ряде других мелких поломок. Если причина не в турбонагнетателе, то необходимо немедленно обратиться на сервис для дальнейшей диагностики. Чем раньше обнаружить поломку, тем дешевле обойдется ее устранить.

Самостоятельная проверка

Первичную проверку можно провести собственными силами, чтобы не тратиться на компьютерную диагностику, которая часто стоит немалых денег. Для начала, турбокомпрессор нужно тщательно осмотреть.

В первую очередь проверяется уровень и качество моторного масла используемого для дизельного мотора. Затем нужно убедиться, что в компрессор не попал никакой посторонний предмет.

После проведенных процедур необходимо оценить цвет выхлопа. Он также может указать на конкретные проблемы с турбиной. Если цвет выхлопа черный, и при этом замечено падение мощности, то, скорее всего, придется иметь дело с переобогащенносй смесью. Она появляется из-за поломки системы впуска-выпуска воздуха. На впуске в цилиндры попадает недостаточное количество воздуха, а на выпуске могут быть утечки, которые и приводят к потере мощности.

Сизый или даже белый дым из выхлопной трубы говорит о том, что масло попадает в цилиндры, а затем сгорает в рабочей камере. При этом расход масла может вырасти примерно до литра на 1000 километров. Необходимо проверить работу ротора и чистоту фильтров. Ротор должен иметь небольшой люфт и не касаться корпуса, иначе деталь требует немедленного осмотра и ремонта.

Сильно загрязненный фильтр не может пропускать необходимое количество воздуха, за счет этого создается разное давление в корпусе турбонагнетателя и в картридже с подшипниками. Из этого картриджа масло попадает в компрессор. Если дело не в фильтре, то необходимо проверить всю систему подачи масла, шланги и патрубки на наличие загибов, трещин и щелей.

Герметичность соединений патрубков можно проверить при заведенном двигателе. Свист и скрип, а также воздух, прорывающийся сквозь систему, говорит о том, что хомуты нужно подтянуть. Любая неплотность или повреждение ведет к недостаточной подаче воздуха в цилиндры.

Еще одной причиной неисправности турбины становится неправильный слив масла из-за того, что газы попали в картер. Необходимо проверить систему вентиляции, чтобы дизельный мотор не начал сапунить.

Проверка на заведенном двигателе

Самый простой способ, как проверить турбину на дизельном двигателе требует присутствия хотя бы двух человек.

1. Заведите двигатель.
2. Найдите патрубок между турбонагнетателем и впускным коллектором.
3. Передавите его.
4. Несколько секунд погазуйте.

При правильной работе турбины, почувствуется, что патрубок ощутимо надувается. Если этого не происходит, возможны разнообразные трещины и дефекты коллектора. Следует обратиться за квалифицированной помощью для устранения поломки.

Очень важно понимать, что диагностику можно провести самостоятельно, но ремонт необходимо доверить профессионалам.

Неквалифицированное вмешательство может привести к тому, что маленькая неисправность приведет к поломке всей детали и поставит автовладельца перед необходимостью менять и ремонтировать турбокомпрессор. Необходимо обратиться в проверенный сервис, где специалисты быстро и качественно устранят неисправность и продлят жизнь турбонагнетателю на дизельном двигателе.

Турбокомпрессор: причины и следствия поломок

Турбокомпрессор – высокотехнологичный агрегат автомобиля, и как положено, такому агрегату, он периодически ломается и требует от Вас вмешательства. Не без основания многие «народные умельцы» относятся с опаской к ремонту турбины, ведь ее беспроблемная работа связана со многими трудными моментами, которые надо обязательно учитывать. Осмотреть турбокомпрессор на предмет поломок возможно и в гаражных условиях, но поправлять «здоровье» лучше у проверенных специалистов.

Почему ломается турбокомпрессор?

Сам по себе турбокомпрессор (ТК) почти не ломается из-за истекшего срока годности. Он входит в общую систему двигателя и его исправность – это показатель исправности других, связанных с ним, узлов. Поломки случаются при неправильном использовании и плохом обслуживании самого автомобиля.

Если у Вас возникла необходимость поменять старую турбину на новую, перво-наперво проведите вдумчивую диагностику поломки агрегата. Диагностика поможет избежать скорого ремонта уже нового узла.

Система управления двигателем тоже может повлиять на турбокомпрессор. Почти все управляемые электроникой турбины оборудованы механизмами регулирования давления наддува. Банально при сбое системы, она Вам выдаст как бы неисправность узла. Такое тоже случается.

За здоровье турбины отвечают герметичность систем впуска и выпуска двигателя, и действующее давление в них. Сильно сокращается срок службы ТК при закупорке нейтрализатора и воздушного фильтра. Датчик манометра зафиксирует в данной ситуации повышение разрежения на впуске и увеличение противодавление на выпуске. Большие перепады давления вызывают усиленный прогон масла на впуск системы. Прежде всего страдают патрубок и впускной трубопровод. Их густо покрывает жирный налет.

Наверное, понятно, что герметичность системы впуска и выпуска двигателя, отвечает за рабочее давление внутри турбины. Поэтому, если очень часто экономить на воздушном фильтре или долго не замечать подсос воздуха за ним, то это может привести к излишней нагрузке на компрессорное колесо турбины. При попадании внутрь частиц песка, лопатки колеса начинают постепенно стачиваться.

Самая банальная причина поломки турбокомпрессора – это попадание лишнего мусора на узел

Попадание мусора со стороны вала ротора

Во время обслуживания автомобиля не стоит забывать инородные предметы во впуске или даже ронять что-то внутрь. Крыльчатки вала не скажут потом Вам «спасибо». Их работа происходит на огромных скоростях, и любой попавший внутрь предмет может вызвать серьезные деформации и даже заклинивание всего узла.

Всего предугадать нельзя, но порой случаются такие разрушения двигателя, при которых его детали имеют шанс сломать ротор напополам от скручивания. В данном случае агрегат не подлежит восстановлению.

Следующим опасным моментом для ТК является превышение его оборотов в минуту – перекрут. Этим грешат неграмотные чип-тюнинги, хотя такие повреждения могут спровоцировать и иные обстоятельства. Например, может заглючить датчик расхода воздуха, что приведет к запаздыванию механизма, отвечающего за давление наддува. Работа турбины может осуществляться только в узких жестких рамках, и при больших термических нагрузках любые маломальские отклонения приведут к неисправимым последствиям.

Все же главная причина отказов турбины лежит в области неисправности системы смазки

Элементы турбокомпрессора должны обязательно все время смазываться. За это отвечает маслонасос двигателя. Он гонит смазывающий материал по зазорам в турбине, позволяя ей не перегреваться в результате соприкосновения элементов узла. И банальное масляное голодание и частицы в самом масле, могут привести к «смерти» всю турбину.

Классика жанра — перегрев вала турбины из-за масляного голодания

При использовании турбины в автомобиле, в первую очередь надо беспокоиться о качестве и чистоте масла. Как уже упоминалось, работа данного узла происходит при больших температурах – вплоть до 1000°С. Не зря в турбированных двигателях, интервал замены масла и фильтров уменьшен. Экономия автомобилиста на ТО, сокращает и срок службы ТК.

Турбокомпрессор 664-090-0780 SsangYong, устанавливается на двигатель DT20T

К масляному голоданию турбину может привести закупорка трубки, подводящей масло. Обычно она закоксовывается. Нужно следить за исправностью масляного насоса двигателя и не менее важной системы вентиляции картера. Эта система – отдельный вопрос.

Вы не заметите, как турбина постепенно изживает себя. В систему масло льется под давлением 4 бар, а в поддон двигателя выливается самотеком. Любое изменение в давлении газов в картере приведет к ограничению расхода смазочной жидкости в турбине. Масляная пленка снизит несущую способность и будет просачиваться через уплотнители.

И все это потому что неисправен клапан системы вентиляции.

Полное закоксовывание подводящей масляной трубки

Нужно учитывать все нюансы работы турбокомпрессора, чтобы при диагностике не пропустить проблемные места. После установки турбины на двигатель не забудьте проконтролировать ремонтников: она не должна работать в сухую при первом пуске. Обычно во избежание этого, элементы турбины сначала обрабатывают маслом.

Распространенные признаки неисправности турбины

Основные поломки турбокомпрессора разобраны, но как понять, что с данным агрегатом не все в порядке. Рассмотрим некоторые признаки неисправности турбины.

Понаблюдайте за выбросами выхлопной трубы Вашего автомобиля. Если дым синего цвета особенно при разгоне, то это говорит о сгорающем масле, частично попавшем в двигатель. Естественно, утечка масла происходит через турбину.

Синий выхлоп

Если появляются черные выхлопы, то тут уже сгорает обогащенная топливная смесь. Первопричину утечки воздуха надо искать в магистрали нагнетания или интеркулере. Так же это говорит о неправильной настройке системы управления ТК.

Черный дым

Не поверите, но третий признак неисправности турбины, тоже связан с дымом из той же выхлопной трубы. Причиной образования белого дыма может послужить засорение сливного маслопровода турбины.

Белый дым из выхлопной трубы

Следующий признак, который можно заметить невооруженным глазом — это увеличение аппетита автомобиля на масло и его маслянистые следы на самой турбине. Причина, чтобы проверить воздушные каналы и сливной маслопровод на предмет засорения и закоксовывания.

Надо также помнить, что на разгон автомобиля сильно влияет степень здоровья турбины. Если Вы почувствовали ухудшение динамических показателей, проверьте ТК на повреждения и поломки системы управления. Снижение уровня возможностей Вашего автомобиля связано с низким поступление воздуха в мотор.

Появление постороннего шума, скорее свиста, также связано с воздухом, и говорит об его утечке на стыке двигателя и компрессора. Скрежет при работе турбокомпрессора могут вызвать деформации его корпуса или даже наличие трещин.

Делаем выводы

Турбина тесно связана со всеми системами двигателя автомобиля: смазочно-охлаждающей системой, выхлопной и топливной системами, не редко и с системой управления мотором. Поэтому, неудивительно, что небольшие отклонения в работе всех узлов, скажутся и на «здоровье» турбокомпрессора, и его долговечности. Надо учитывать данный факт, и рассматривать все возможные причины поломки такого необычного агрегата-индикатора, как турбина.

Ремонт турбин дизельных двигателей. Причины неисправностей

Неисправности турбины дизельного двигателя, несмотря на заявленный производителями 10-летний срок эксплуатации, встречаются довольно часто. В то же время от функционирования данного элемента конструкции зависит работоспособность мотора. Из этого можно сделать следующий вывод:

• Необходимо регулярное обслуживание турбины.

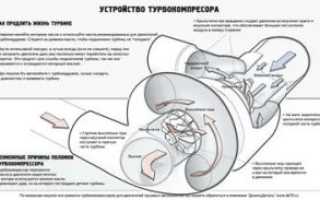

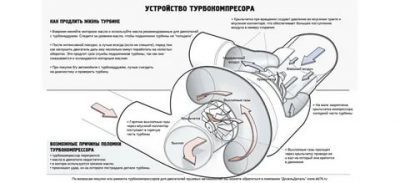

• Устройство турбины

Корпус турбины, устанавливаемой вместе с дизельным двигателем, изготавливается из чугуна. При активной эксплуатации автомобиля чаще из строя выходят постели, расположенные под подшипниками, а также гнезда уплотнительного кольца.

Сама турбина внешне напоминает раковину улитки. Движение компрессора проводится через вал, на который монтируется крыльчатка. Первый изготавливается из сплава алюминия, отличающегося повышенной стойкостью к воздействию жара, а второй – из среднелегированной стали. Ввиду особенностей конструкции обоих элементов в случае поломки их заменяют на новые.

Турбина имеет достаточно сложную форму. Через ее внутреннюю часть подаются выхлопные газы, нагнетаемые компрессором, за счет которых увеличивается начальная мощность двигателя.

Признаки неисправностей

Изготовление турбины – это достаточно трудоемкий процесс, несмотря на кажущуюся простоту ее конструкции. Производителями агрегата приходится вымерять его размеры до долей миллиметра.

Прежде чем осуществлять ремонт турбин дизельных двигателей, необходимо провести предварительную диагностику.

Любые ошибки в ходе восстановления ткр приводят к резкому удорожанию работ ввиду высокой стоимости агрегата. Для выявления неисправностей и их устранения потребуется помощь опытного специалиста. Однако можно провести диагностику мотора самостоятельно. На наличие проблем с двигателем могут указать следующие признаки неисправности турбины:

1. Выхлопные газы приобрели черный, сизый или синеватый оттенок.
2. Мотор начал сильно шуметь в разных режимах работы.
3. Температура двигателя регулярно достигает высоких отметок (наблюдается перегрев).
4. Силовая установка стала потреблять заметно больше топлива и масла.
5. Появление четких хлопков во время работы мотора, свиста или глухого гула.
6. Снижение динамики автомобиля вследствие уменьшения уровня тяги. На низких оборотах силовой агрегат работает нестабильно.
7. Появление запаха масла.

Причины появления поломок

Неисправности турбокомпрессора появляются по ряду причин.

Чаще всего поломки дизельного двигателя и турбины возникают из-за несвоевременной замены масла.

Длительное использование старой смазки, попадание в нее воды или топлива приводит к быстрому износу подшипников, закупорке масляных каналов или повреждению оси. Неисправный элемент подлежит замене. Отремонтировать его нельзя. К описанным последствиям приводит использование слишком густого масла.

Второй наиболее «популярной» причиной появления проблем с турбокомпрессором является снижение давления в масляных шлангах, вызванное неправильной установкой этих элементом или самой турбины. Эта проблема может привести к быстрому износу колец, шейки вала, подшипников.

Важно заметить: 5-минутная работа дизельного двигателя без масла наносит серьезные и непоправимые повреждения силовому агрегату.

Так же не следует забывать о том, что в турбокомпрессор могут попасть посторонние предметы. Их появление в работающей турбине приводит к поломкам лопастей колеса и ротора, из-за чего снижается уровень создаваемого давления.

Ремонт турбины

Ремонтировать свой двигатель рекомендуется на специализированной станции. Однако устранение некоторых неполадок можно осуществить и самостоятельно.

Для начала необходимо произвести визуальный осмотр турбины и оценить ее работу. Ремонт турбины своими руками начинается с проверки уровня масла и его качества. Кроме того, следует оценить вероятность попадания посторонних предметов внутрь конструкции.

Если указанные причины были исключены, то можно приступать к анализу цвета выхлопа. Изменение оттенка, а также снижение тяги нередко свидетельствуют о проблемах на впуске или выпуске. В первом случае речь идет об уменьшении объема подаваемого воздуха, во втором – о наличии утечек.

Чтобы проверить работоспособность турбины, необходимо запустить двигатель. Силовой агрегат не должен издавать никаких посторонних звуков типа скрипа или свиста. В исправном моторе с турбиной не прорывается воздух из соединений. Следом нужно проверить состояние воздушного фильтра.

В основном проблемы с функционированием впуска и выпуска возникают именно с этим элементом. Если фильтр выглядит нормально, то следом за ним необходимо проверить сливной маслопровод. В нем нередко образуются перегибы, повреждения или пробки.

Далее наступает очередь ротора. Его нужно несколько раз прокрутить вокруг своей оси.

Если ротор цепляет за корпус турбины, она подлежит ремонту.

Когда двигатель во время работы издает много шума, следует проверить:

1. Все трубопроводы на предмет выявления их износа.
2. Ось турбины.
3. Ротор.

При наличии проблем с любым из описанных элементов конструкции потребуется квалифицированный ремонт двигателя и турбины.

О наличии неисправностей может сообщает некорректная работа системы наддува. Чтобы проверить последнюю, потребуется сторонняя помощь. Прежде всего следует найти патрубок, который соединяет турбину и впускной коллектор. Затем нужно запустить двигатель и пережать указанный патрубок рукой.

В этот же момент второй человек должно нажать на педаль газа и удерживать ее в течение 3 — 5 минут. Исправный патрубок отвечает на подобные действия водителя, раздуваясь под давлением. Описанный эксперимент необходимо повторить 3 — 4 раза. Если ни в одном из случаев патрубок не раздувается, значит, турбина неисправна.

Вне зависимости от того, какие появились «симптомы», указывающие на наличие проблем с системой наддува, рекомендуется тщательно осмотреть патрубки, фланцы, коллекторы и другие элементы двигателя на наличие в них трещин.

Профилактика неисправностей турбины

Чтобы увеличить срок эксплуатации турбины, нужно соблюдать несколько простых правил:

1. Использовать только качественные масло и горючее.
2. Отказаться от быстрых промывок турбины. Такая процедура способна за раз полностью вывести из строя агрегат.
3. Своевременно менять воздушные фильтры.
4. Замену масла необходимо производить после каждых 7 тысяч километров пробега.
5. Обязательно прогревать автомобиль с турбированным дизельным двигателем.
6. По завершении длительной поездки машина должна в течение трех минут поработать на холостых оборотах. Это позволит исключить появление углеродного осадка.
7. Регулярное проведение диагностики силовой установки.

Источник

Причины потери мощности дизельных турбин

Корректно работающая турбина дизельного двигателя обеспечивает ему прирост полезной мощности без увеличения объема цилиндров. Если этот узел сломан, мотор работает хуже. Чтобы своевременно устранить неисправность важно знать, какие факторы указывают на вероятные неисправности. В таком случае можно будет быстро устранить причину поломки, избежать дорогостоящего капремонта, вернуть машине былую прыть.

Характерные причины потери мощности дизельных турбин

Когда автомобиль начал потреблять слишком много топлива, во время движения наблюдается нехарактерный шум, осуществляется выброс черного, белого дыма из выхлопной трубы, самое время выполнить техническую проверку турбины дизеля. Ниже будут рассмотрены основные первопричины, которые приводят к поломкам этих агрегатов. При выявлении первых нехарактерных особенностей их работы важно обратиться в специализированный сервис.

Конструкционные особенности

Дизеля комплектуются турбинами с изменяющейся геометрией (ТИГ, английский вариант VNT). Вместо традиционных перепускных клапанов используется крыльчатка, перенаправляющая потоки отработанных газов. Принцип работы клапанов и направляющей крыльчатки одинаков, для их управления используется вакуумная система. VNT-турбина не работает, когда направляющие лопасти закрыты, а отработанные газы не идут через компрессор.

На турбокомпрессор с изменяемой геометрией плохо воздействуют высокие температуры. Поэтому их используют только с дизельными моторами, где температура выхлопа существенно ниже, нежели у бензиновых. Есть только две бензиновые модели автомобилей Porsche, использующими эти агрегаты – 718 Boxter, 911 Turbo.

Эксплуатационный ресурс

VNT – это очень надежный узел, который редко выходит из строя. Если своевременно выполнять обслуживание автомобиля, использовать качественное топливо, вовремя менять масло, придерживаться эксплуатационных рекомендаций, они прослужат длительный безремонтный период.

Правильное обращение с двигателем позволит безпроблемно эксплуатировать турбокомпрессор около 200 тыс. километров пробега. Небрежное обращение с техникой может привести к тому, что агрегат прослужит всего лишь 50-80 тыс. километров пробега.

Причины поломок, вероятные неисправности

Функционирование турбокомпрессора может нарушиться из-за загрязненного фильтра, недостатка смазки. Рассмотрим детально ключевые факторы, провоцирующие поломки.

1. Недостаточное смазывание. Оно может существенно сократить срок службы узла. Причиной этому станет плохое топливо, закупоренные масляные магистрали, грязный фильтр, загрязнения масляной системы.
2. «Горячая парковка». Автомобили с турбокомпрессорами «не любят», когда после продолжительной поездки, их сразу глушат. Следует дать мотору немного поработать на холостом ходу.
3. Углерод в масле мотора. Если масло двигателя будет насыщено углеродом, он начнет накапливаться в виде отложений в компрессоре. Это приведет к дисбалансу в его работе и последующему выходу из строя.
4. Некорректная работа выхлопа. Если в системе выхлопа произойдет закупоривание сажевого фильтра, давление выхлопных газов вырастет. Вследствие этого, газы, поступающие в компрессор, будут с большей силой воздействовать на его вал, которому сложно справляться с возросшими нагрузками. В этом случае появляется характерный свист.
5. Инородные частицы. Они могут попасть через воздухозаборники. В этом случае возникают механические повреждения лопастей, что нарушает баланс их вращения, способствуя преждевременному износу подшипников и вала.

Признаки потребности ремонта

Рассмотрим основные факторы, указывающие на потребность обслуживания и ремонта турбины с изменяемой геометрией.

• Свист турбонагнетателя – высокая вероятность повреждения ротора турбины, который следует отремонтировать.
• Белый дым – свидетельствует о протекании масла. Возможно, на валу есть большая выработка, что приводит к попаданию смазки в выхлопную систему.
• Увеличенный расход топлива – в этом случае возможно засорение магистрали подачи смазки или износ подшипников.
• Черный дым – эго появление свидетельствует о неправильной пропорции топливной смеси, в которой не хватает воздуха. Возможно, проблема связана с утечкой воздуха из воздуховода, направляющего его в двигатель.
• Недостаток мощности – это может быть связано с повреждениями компрессора. При дефекте лопастей они не могут обеспечивать закачивание нужного объема воздуха в цилиндры.

При выявлении перечисленных признаков следует исключить поездки на длинные дистанции и как можно раньше посетить ремонтную мастерскую, чтобы устранить возникшую проблему.

Симптомы умирающей турбины: как определить скорую необходимость замены детали

Я, субъект персональных данных, в соответствии с Федеральным законом от 27 июля 2006 года № 152 «О персональных данных» предоставляю ООО «Мега групп» (далее — Оператор), расположенному по адресу 115191, г. Москва, Духовской переулок, дом 17, стр. 15, согласие на обработку персональных данных, указанных мной в форме веб-чата и/или в форме заказа обратного звонка на сайте в сети «Интернет», владельцем которого является Оператор.

Состав предоставляемых мной персональных данных является следующим: ФИО, адрес электронной почты и номер телефона.Целями обработки моих персональных данных являются: обеспечение обмена короткими текстовыми сообщениями в режиме онлайн-диалога и обеспечение функционирования обратного звонка.

Согласие предоставляется на совершение следующих действий (операций) с указанными в настоящем согласии персональными данными: сбор, систематизацию, накопление, хранение, уточнение (обновление, изменение), использование, передачу (предоставление, доступ), блокирование, удаление, уничтожение, осуществляемых как с использованием средств автоматизации (автоматизированная обработка), так и без использования таких средств (неавтоматизированная обработка).

Я понимаю и соглашаюсь с тем, что предоставление Оператору какой-либо информации о себе, не являющейся контактной и не относящейся к целям настоящего согласия, а равно предоставление информации, относящейся к государственной, банковской и/или коммерческой тайне, информации о расовой и/или национальной принадлежности, политических взглядах, религиозных или философских убеждениях, состоянии здоровья, интимной жизни запрещено.

В случае принятия мной решения о предоставлении Оператору какой-либо информации (каких-либо данных), я обязуюсь предоставлять исключительно достоверную и актуальную информацию и не вправе вводить Оператора в заблуждение в отношении своей личности, сообщать ложную или недостоверную информацию о себе.Я понимаю и соглашаюсь с тем, что Оператор не проверяет достоверность персональных данных, предоставляемых мной, и не имеет возможности оценивать мою дееспособность и исходит из того, что я предоставляю достоверные персональные данные и поддерживаю такие данные в актуальном состоянии.Согласие действует по достижении целей обработки или в случае утраты необходимости в достижении этих целей, если иное не предусмотрено федеральным законом.

Согласие может быть отозвано мною в любое время на основании моего письменного заявления.

пн, 21/11/2016 — 09:20 пользователем Никита

Турбина, как и любая другая запчасть автомобиля, со временем требует диагностики, ремонта или полной замены, но в отличие от проколотого колеса или барахлящего двигателя, она не сразу дает знать о поломке или износе. Симптомы умирающей турбины распознать нелегко, поэтому важно стараться принимать комплекс мер по увеличению срока жизни детали. К таковым действиям относится: замена качественных синтетических масел (раз в 10000км, своевременная замена воздушного фильтра (оригинал или качественный аналог), использование турботаймера, а также отслеживание уровня масла в двигателе с помощью щупа.

Как понять, что турбина умирает?

Гибель турбины в некоторых случаях происходит молниеносно – причиной тому может быть масленное голодание, попадание посторонних твёрдых частиц в колесо компрессора с воздуховода, поподание  посторонних твёрдых частиц по колесу турбины (ротор) с ДВС, а так же ДТП. Но чаще всего турбокомпрессор выходит из строя постепенно. Водителю важно своевременно обратиться в специализированный тех центр и определить потенциальную неисправность и принять меры по ее ликвидации. Выделяют такие распространенные признаки умирающей турбины:

• • Присутствие лишних шумов из турбины в процессе работы двигателя (гул или свист)
• • Дым сизого цвета из выхлопной трубы;
• • Увеличение расхода масла;
• • Снижение уровня давления наддува.

Чтобы определить поломку на ранних стадиях, надо прислушиваться к своему автомобилю, если вашему автомобилю не хватает мощности, он стал менее резвый чем раньше, это значит что турбина не выдаёт должного давления.

 Иногда причиной снижения этой величины является увеличенное противодавление, что происходит из-за загрязненного катализатора, так же не исправность электро-магнитного клапана (управление вакуумом турбины) тоже способствует снижению мощности, если же эти две детали в норме, нужно проверить перепускную заслонку или изменяемую геометрию! Чаще всего в процессе агрессивной езды потоки выхлопных газов идут в обход клапана, или поврежденная изменяемая геометрия, цепляет корпус турбокомпрессора и не направляет потоки воздуха на колесо турбины! В таких случаях турбина не в состоянии показать должный КПД.

Если проблема не выявлена, придется снять турбокомпрессор с силового агрегата! Часто задаваемый вопрос: как перебрать турбину своими руками. За частую, отремонтировать турбину своими силами не получится! Так как, картридж турбины требует высокоточной балансировки после переборки! Для этого придется обратиться в компанию по ремонту турбин! После балансировки турбины, надо настроить Вакуумный актуатор по отношению заслонки или геометрии! Настраивать необходимо по заводским параметрам! Если параметры будут отличаться от заводских, турбокомпрессор будет или не до дувать, или передувать, что приведёт к его скорому разрушению!

Как обстоит ситуация с дизельным силовым агрегатом?

Ситуация с бензиновым автомобилем практически не отличается от того, как умирает турбина на дизеле. В данном случае выхлопной дым приобретает синий или белый цвет в процессе разгона авто. Также можно легко выяснить неисправность по черному дыму, который появится при утечках воздуха в нагнетающих путях или не исправной топливной системой.

 Белый дым и запах масла с выхлопной системы, будет сигнализировать о утечке масла в выхлопную систему, это происходит, когда в турбине появляется повышенный осевой люфт, стопорный кольца не держит давления масла! Если турбина гонит масло в выхлоп, на горячем колесе турбины появляется нагар масла, который приводит к дисбалансу турбины и дальнейшему разрушению корпуса подшипников!

Если вы разобрались, как понять, что турбина умирает, нужно также запомнить несколько основных нюансов проверки. Визуальная проверка нечасто позволит определить неисправность, ведь основу поломки сможет определить только профессионал.

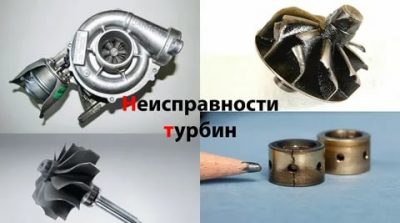

Неисправности турбин

Существуют 4 главных причины повреждения турбин:

1. — недостаток масла ( масляное голодание);
2. — попадание посторонних предметов;
3. — загрязненное масло;
4. — подпор картерных газов.

Недостаток масла (масляное голодание)

Первыми выходят из строя из-за недостатка масла подшипники. После выхода из строя одного или нескольких подшипников могут последовать другие повреждения, такие как трение роторов турбины и компрессора, износ уплотнительных колец. В худшем случае может обрыв вала турбины.

При нормальных условиях вал и подшипники турбокомпрессора работают при температуре 60-90ºС.

В связи с тем, что турбины на большинстве дизельных двигателей охлаждаются проходящим через корпус маслом, недостаточное его количество приводит к резкому увеличению теплоотдачи на вал турбины со стороны турбинного колеса. Это тепло в совокупности с теплом, выделяющимся при трении в подшипниках, поднимает температуру вала приблизительно до 400°С, вызывая его перегрев и коксование остатков масла на валу. Коксом забиваются маслоподводящие отверстия подшипников, а также среднего корпуса турбины, что приводит к еще большему дефициту масла.

При всех этих условиях перегретый вал начинает вращаться в подшипниках практически «на сухую», что приводит к срыву масляного клина, износу оловянного слоя на бронзовых подшипниках, и налипания бронзы на перегретый вал. Происходит усиленный износ подшипников, увеличение зазоров в них до недопустимых, что приводит к повышенному люфту всего вала.

Увеличение зазоров в подшипниках, в свою очередь, ведет к тому, что турбинная и компрессорная крыльчатки, выбрав весь зазор между корпусами, начинают изнашиваться о них.  Вступает в это дело еще одна сила — привнесенный дисбаланс, который становится много больше допустимого и ускоряет процесс умирания турбокомпрессора.

 Обычно это сопровождается характерными звуками — скрежетом, свистом, воем турбины.

Всего в пункте «Недостаток масла» можно выделить три подпункта:

1. Резкое(быстрое) масляное голодание
2. Плавное(медленное) масляное голодание
3. Периодическое масляное голодание

• Резкое (быстрое) масляное голодание возникает в случае резкой утраты турбиной возможности смазываться проточным маслом. Это может быть вызвано обрывом маслоподводящей трубки, ее перегиба, резким уменьшением производительности масляного насоса, отсутствия масла в системе смазки и т.д. Сюда можно включить также и «сухой пуск», который иногда бывает при неправильной установки турбокомпрессора после ремонта или покупки нового. В среднем корпусе турбины остается воздушная пробка, которую масло не может продавить достаточно долгое время, приводя к тому, что на заведенном двигателе вал турбины вращается в условиях недостатка масла, что неизбежно ведет к его перегреву, образованию коксовых отложений, налипанию бронзы подшипников и выходу из строя всего турбокомпрессора в достаточно малые сроки.

• Плавное (медленное) масляное голодание — это постепенный износ деталей турбокомпрессора, который работает в условиях постоянного небольшого недостатка масла. Оно поступает в турбину, но его количества недостаточно для охлаждения и работы на высоких нагрузках. В таких случаях все вышеописанные процессы происходят медленно, турбина умирает не быстро, это может растянуться на месяцы. Происходит это в случаях плохой производительности масляного насоса, закоксованности маслоподающей магистрали, перегибов трубок, использования неподходящих масел.

• Периодическое масляное голодание связано с неправильной эксплуатацией турбированных двигателей. Основная причина такого масляного голодания — остановка двигателя после активной эксплуатации. При работе на больших нагрузках, высоких оборотах, турбина на двигателе достаточно сильно разогревается, а охлаждение происходит либо только маслом, проходящим через турбину, либо системой охлаждения двигателя ( характерно для бензиновых двигателей). Поэтому при резкой остановке двигателя в разогретую турбину прекращается подача масла для ее охлаждения, или масла и охлаждающей жидкости. Это приводит к тому, что вал, подшипники и корпус турбины, имея высокую остаточную температуру, нагревают оставшееся в полостях турбины масло до температур, при которых оно начинает коксоваться, возникают отложения в маслоподающих каналах, что приводит к уменьшению их сечения и в дальшейшем — меньшей пропускной способности масла через эти каналы. Таким образом можно сказать, что владелец сам медленно, планомерно «убивает» свой турбокомпрессор неправильной эксплуатацией. После активной езды, работы, больших нагрузок, двигателю нужно двать 2-3 минуты, чтобы охладить маслом и охлаждающейся жидкостью все агрегаты, которые в этом нуждаются, в первую очередь — турбину.

Примеры масляного голодания:

Попадание посторонних предметов

Такую причину выхода из строя турбокомпрессора, как попадание посторонних предметом можно разделить на две части:

1. Попадание в компрессорное колесо
2. Попадание в турбинное колесо

Начнем по порядку.

1.Попадание посторонних предметов в компрессорное колесо по большей части указывает на неисправности систем подачи воздуха в турбину. Это может быть поврежденный воздушный фильтр ( или его отсутствие), который не препятствует попаданию мелких частиц, пыли, находящихся в воздухе; неплотность соединений впускных патрубков, через которые может поступать нефильтрованный воздух, их повреждение. Причем физический размер частиц, находящихся в подаваемом нефильрованном воздухе может варьироваться в больших пределах: от мелких, вызывающих сошлифовывание лопаток компрессорного колеса, до крупных, вызывающих серьезные деформации.

Повреждения компрессорного колеса могут вызывать не только частицы, содержащиеся в неочищенном воздухе, но и отслоившиеся кусочки фильтра, части поврежденной системы подачи воздуха; забытые при ремонте двигателя куски ветоши, инструмент и другие твердые и мягкие предметы.

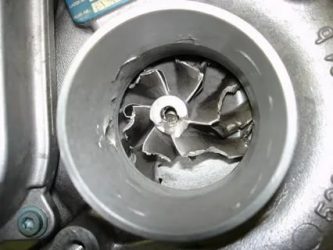

фото поврежденных компрессорных колес для примера:

2.Повреждения турбинного колеса могут быть вызваны попаданием частей разрушенных поршневых колец, седел клапанов, самих клапанов, а также частей прогорающих поршней. Все эти причины являются следствием критической неисправности двигателя. Необходимо в срочном порядке искать проблему и устранить ее.

Пример попадания постороннего предмета в турбинное колесо:

Повреждения компрессорного или турбинного колес влечет за собою появление дисбаланса, пусть даже небольшого, но на больших скоростях вращения ротора он становится критическим, разрушающим, и в дальнейшем приводит к поломке турбокомпрессора.

Загрязненное масло

Турбокомпрессор тесно интегрирован в систему жизнеобеспечения двигателя, о чем мы уже говорили выше, и смазывается тем же самым маслом, что и двигатель, за одним исключением! Масло в турбину в большинстве современных моторов поступает после того, как прошло через основные системы двигателя и смазало их.  На практике это означает, что в турбину оно попадает самым последним, после чего сливается прямо в картер. Редкие исключения бывают, когда для смазки турбокомпрессора предусмотрена отдельная магистраль, идущая напрямую с масляного насоса.

В подавляющем большинстве случаев магистраль не отдельная. Масло, поступая в двигатель, не только смазывает его ,но и смывает продукты трения, коксовые отложения и другие примеси, которые будут отфильтрованы в масляном фильтре. Но до этого момента масло еще должно поступить в турбину, агрегат высокоточный и требовательный к качеству и чистоте масла.

Если в двигателе имеются неисправности, приводящие к износу трущихся частей, то продукты трения неминуемо будут вымываться маслом и проходить дальше, попадая в другие системы двигателя, в том числе и турбину. В турбине эти примеси приводят к износу ротора и подшипников, увеличивая радиальный люфт и приводя в дальнейшем к поломке.

На фото показаны несколько примеров износа, который образуется при наличии посторонних, абразивных частиц в масле :

Если в турбокомпрессоре наблюдается такая картина, значит и многие механизмы двигателя имеют такой же износ. Необходимо в срочном порядке отремонтировать двигатель, устранить причину загрязнения масла абразивными примесями и только после этого ставить восстановленный или отремонтированный турбокомпрессор снова на двигатель. Если не устранить причину,  после ремонта турбины она выйдет из строя снова, именно по этой же причине.

Подпор картерных газов

Картерные газы присутствуют практически в любом двигателе. Образуются они за счет прорыва газов из цилиндров при взрыве рабочего тела через поршневые кольца. Чем новее мотор, тем меньше этих газов, ведь и кольца , и стенки цилиндров находятся в лучшем состоянии, чем у моторов с пробегом. Обычно картерные газы удаляются системой вентиляции картера. В некоторых  случаях это просто сопун, выведенный в сторону, в некоторых случаях — более сложная система, подающие картерные газы снова на впускную систему двигателя.

По мере износа мотора картерных газов становится больше, а система вентиляции или не справляется с их удалением, или совсем перестает работать надлежащим образом. При таком положении дел, количество газов в картере двигателя начинает создавать там некое положительное давление.

И вот это давление в картере создает своеобразную пробку, которая мешает маслу из турбины самотеком сливаться обратно в картер. Масло начинает искать выход из турбины через уплотнительные кольца, турбина начинает течь. Если масло выходит через компрессорную часть турбины — оно попадает в интеркулер, оттуда в двигатель, и сгорает.

Если его было мало, то ничего страшного может и не произойти.

Если течь турбины происходит через турбинную часть ( горячую), то масло на выходе сразу же начинает подгорать и коксоваться из-за высокой температуры выхлопных газов. Через какое-то время этот налет кокса достигает таких размеров, что мешает ротору турбины свободно вращаться, теряется производительность, сам ротор начинает изнашиваться, что , в конечном результате, приводит к поломке и необходимости ремонта турбокомпрессора.

Так же, если давление картерных газов много превышает допустимые пределы, эти газы могут через систему слива попасть в корпус турбины. Приводит это к тому, что температура масла поднимается внутри турбины и начинает коксоваться уже в корпусе, оседая на всех поверхностях, уменьшая допустимые зазоры и приводя к тому, что количество попадающего масла в турбину уменьшается. Все эти процессы снова же приводят к выходу из строя турбины и необходимости ее ремонта.

Резюме

Бытует мнение, что турбина  — ненадежная деталь двигателя, которая периодически сама по себе ломается, выходит из строя. Но это очень большое заблуждение.

Турбина — надежный агрегат, расчитанный на весь срок службы мотора. Она тесно интегрирована с другими системами двигателя и любая неисправность этих систем будет сказываться на турбине (турбокомпрессоре).

Турбина является своего рода лакмусовой бумажкой, индикатором состояния мотора; сама по себе она не сломается, но при выходе из строя укажет на неисправность той или иной системы двигателя, которая и стала виной поломки турбины.

Наша задача при ремонте Вашего турбокомпрессора — установить истинную причину выхода из строя турбокомпрессора, донести ее до Вас, чтобы Вы смогли устранить неисправность двигателя и больше не беспокоиться по этому поводу, получая удовольствие от вождения.

Помните : Сломанная турбина — это следствие, а саму причину нужно установить и устранить!

Перепечатка текста и фотографий Nadduv.by запрещена без разрешения авторов статьи и владельцев ресурса.

Причины поломки турбины: 5 распространенных неисправностей

Основные причины поломки турбины

Почему турбокомпрессор сломался? Частый вопрос, после — «Где найти хороший ремонт турбин в Днепре?» Поэтому мы решили сделать подробную инструкцию: Причины поломки турбины.

Надеемся, что данная статья поможет автовладельцам избежать неприятностей с авто, когда нужно срочно ехать. А также подскажет, как продлить срок службы турбины и ДВС.

1. Загрязненное масло – частый случай Слой смазки защищает контактирующие элементы турбоагрегата от трения и быстрого износа. Грязь служит более быстрым износом трущиеся детали. Увеличивается риск перегрева агрегата. Густое масло превращается в нагар в маслоподводных каналах, в подшипниках, на крыльчатке. Сажа и отложения грязи утяжеляют детали, замедляют их работу, турбина «закисает». В ТК с изменяемой геометрией может заклинить механизм. Турбокомпрессор быстро изнашивается, снижается герметичность агрегата, пропадает тяга. Посторонние объекты (крупные и мелкие частицы металлагерметик и т.д.) царапают поверхности элементов турбины, повреждают вал, стачивают подшипники, а также приводят к стиранию уплотнителя.
   • Поврежден, сильно загрязнен или установлен некачественный масляный фильтр.
   • Используется низкосортное масло.
   • В смазку попала пыль, инородные предметы.
   • Сломался клапан в масляном фильтре.
2. Недостаточное смазывание – вторая причина Недостаток масла приводит к сильному трению внутренних элементов турбины, плохому охлаждению всей системы. В этом случае перегрев – первый признак поломки турбины. Из-за масляного голодания ломаются подшипники, деформируется ротор, закоксовываются уплотнительные кольца турбокомпресора.. Причины:
   • перегрев турбины при работе в экстремальных условиях;
   • заводской дефект, загрязнение или разрыв масляного патрубка;
   • неисправность масляного насоса;
   • плохое заполнение системы смазки нового ТК;
   • длительный простой автомобиля и неправильный запуск авто после перерыва в эксплуатации.
3. Повреждение посторонними предметами Пыль и грязь, металлические частицы, камешки и песок, куски фильтра или клапана – посторонние предметы. Попадают внутрь турбокомпрессора во время эксплуатации, кустарного ремонта, из-за поломок деталей двигателя и др. Из строя выходят холодные/горячие лопасти (сбиваются и гнутся края), деформируется и лопается ротор, заклинивает турбину.
4. Предельные режимы эксплуатации ускоряют износ ТК Ресурс турбины быстро уменьшается, если она работает в экстремальных условиях:
   • сбои в компьютерной системе автомобиля → увеличение оборотов двигателя сверх допустимых – разбалансировка, люфт оси и др.;
   • остановка двигателя без работы на холостом ходу → перегрев турбины, образование сажи;
   • чрезмерное загрязнение фильтров и масла → механические повреждения вала, подшипников, уплотнителя, корпуса.
5. Применение герметика для уплотнения соединения Некоторые автовладельцы пытаются самостоятельно заделать неплотные соединения в системах подачи и выхлопа. Используют для этого неподходящие герметики. Как результат – уменьшается диаметр патрубка или герметик нагревается, пересыхает и рассыпается на куски, засоряет турбину. Не делайте так. Правильный вариант: видите любые признаки поломки турбины на дизеле или бензине – поезжайте на диагностику к специалистам.

Что должно насторожить водителя в неисправной турбины

Распространенные симптомы поломки турбины:

• Любые звуки, не характерные для исправной работы турбины (свист, писк, визг, скрежет, шелест, стук, шипение, пшикание).
• Снижается тяга ДВС, ухудшается динамика.
• Двигатель набирает обороты дольше, чем обычно. Работает нестабильно на холостом ходу.
• Чрезмерный расход масла.
• Запах горелого масла.
• Дымный выхлоп белого, серого, черного цвета.

Как не допустить поломки турбины?

• Правильно и регулярно обслуживайте двигатель.
• Следите за давлением масла.
• Не допускайте попадания посторонних предметов в систему турбонаддува.
• Не экономьте на воздушном и масляном фильтрах.
• Вовремя меняйте масло, покупайте качественный продукт.
• Уровень масла в системе двигателя должен быть на указанной отметке.
• Помните, что оптимальная температура подшипников и оси меньше 90°С.
• Прогревайте двигатель перед поездкой в холодное время года и дайте ему поработать некоторое время на холостом ходу после остановки.
• Вовремя устраняйте неисправности.
• Доверяйте ремонт турбин специалистам.

Где можно отремонтировать турбину?

В сервисе Turbo Magic выполняют ремонт турбокомпрессоров быстро и недорого. Многолетний опыт и современное оборудование позволяют нам сделать базовый ремонт ТК за 4 часа. Качественно, точно, честно. Подробности ремонта фиксируем документально, выдаем гарантию на турбину – 1 год. К нам можно доехать из любой точки Киева.

 Вернутся к списку «Статьи и новости»

Причины поломки и выхода турбокомпрессора из строя

Причин для выхода турбины из строя может быть несколько, однако, если вы соблюдаете все технический регламенты по обслуживанию машины, замене масла и вовремя проводите обслуживание автомобиля, то турбокомпрессор установленный на автомобиль прослужит вам долгие годы и пробег автомобиля 200-250 т. км с одной турбиной это не редкость, а просто внимательное отношение к своему автомобилю и соблюдение требований для его длительной и безпроблемной эксплуатации.

Рекомендуем вас посмотреть виде ролик от фирмы Garrett посвещенный проблемам с турбинами и правильному обращению с ними:

Теперь поговорим о проблемах поподробнее:

1. Моторное масло загрязнено

1.1 Моторное масло имеет включения достаточно крупных абразивных частиц

При наличии в масле крупных абразивных частиц наблюдается сильный износ опорных шеек ротора турбокомпрессора. На шейках и втулках  опорных и упорных подшипников можно наблюдать довольно глубокие задиры (фото 1-4).

Фото 1.

Фото 2.

Фото 3.

Фото 4. (справа – новая втулка)

Среди наиболее вероятных причин такого состояния моторного масла прежде всего следует назвать некондиционный масляный фильтр, перепускной клапан которого негерметичен. Вследствие этого часть масла поступает в каналы двигателя без фильтрации.

Также причиной может стать загрязнение моторного масла после неаккуратного ремонта. Зачастую грязь может попасть в масло после вскрытия  клапанной крышки головки блока, поддона масляного картера или каких-либо других работ с частичной разборкой двигателя. При этом даже качественный масляный фильтр может оказаться полностью блокированным загрязнениями, после чего срабатывает перепускной клапан и масло поступает в магистраль без фильтрации.

1.2. Моторное масло имеет загрязнения в виде мелких абразивных частиц

Визуально загрязнение масла такого характера проявляется в значительном износе опорных шеек ротора ТК, причем на граничных кромках зон трения будет наблюдаться эффект «зализывания». Втулки радиальных подшипников изнашиваются подобным образом – хорошо видны скругления их кромок. Также хорошо виден износ на внутренней стороне упорного подшипника (фото 5-7).

Фото 5.

Фото 6.

Фото 7.

Наиболее вероятные причины загрязнения такого характера:

—  значительное превышение срока службы моторного масла. Любое масло постепенно теряет свои смазывающие свойства, стареет и закоксовывается от воздействия высоких температур. Мелкие частицы кокса проникают сквозь фильтрующий элемент масляного фильтра и  постепенно «шлифуют» поверхности трения в подшипниках турбокомпрессора.

— После обкатки двигателя масло не было вовремя заменено. Обкатка сопровождается образованием мелких абразивных частиц металла. При этом абразивные частицы  попадают в систему смазки турбокомпрессора, что приводит к его повышенному износу.

2. Моторное масло имеет химические загрязнения

Загрязнение масла такого характера проявляется в виде значительного износа опорных шеек ротора ТК. При этом наличествуют явные признаки перегрева в виде  цветов побежалости. Аналогичная картина наблюдается и на внутренних поверхностях опорных втулок подшипников скольжения. (фото 8,9)

Фото 8.

Фото 9.

Наиболее вероятные причины такого загрязнения:

— смешивание моторного масла в картере двигателя с топливом. Причиной может быть нарушение в работе системы подачи топлива. Если одна или несколько форсунок системы впрыска работают неправильно, часть топлива может попадать в картер. Также топливо может попасть в масло вследствие неаккуратного техобслуживания, к примеру измерения компрессии в цилиндрах;

— наличие в масле чрезмерного количества присадок, улучшающих отдельные его свойства;

— применение в двигателе некачественного моторного масла либо вполне качественного, но не предназначенного для использования в моторах с турбокомпрессором.

Химические загрязнения приводят к резкому снижению прочности масляной пленки в подшипниках скольжения ТК. На интенсивных режимах работы агрегата пленка может разрушаться, что приводит к сухому трению как раз в тот момент, когда смазка нужна больше всего.

3. Повреждения, связанные с эксплуатацией ТК на предельных режимах

3.1. Повреждения ТК по причине выхода на запредельные температурные параметры работы

Превышение температурных показателей работы турбокомпрессора приводит к образованию масляного нагара на шейках ротора и значительному закоксовыванию вала. От перегрева тыльная сторона турбинного колеса становится слегка вогнутой, а иногда на ней и примыкающей части вала появляется  «апельсиновая корка» (фото 10,11). Наиболее серьезные последствия перегрева – образование на тыльной стороне колеса  глубоких трещин (фото 12).

Фото 10.

Фото 11.

Фото 12.

Причины работы турбокомпрессора на запредельных температурах:

—  Нарушение в работе системы охлаждения. Самая распространенная причина – неисправный термостат. Также причиной может стать недостаточный уровень охлаждающей жидкости;

— Нарушения в работе газораспределительной системы, к примеру, неправильный угол опережения зажигания или несвоевременный впрыск топлива;

— Использование в двигателе топлива, не соответствующего рекомендованного изготовителем автомобиля;

— для ТК с водяным охлаждением – образование в водяной рубашке ТК воздушной пробки, образование накипи в патрубках системы охлаждения, что приводит к уменьшению их сечения вплоть до полного перекрытия.

3.2. Повреждения ТК, связанные с выходом на запредельные обороты ротора

При превышении максимальных значений частоты вращения ротора ТК  может сопровождаться образованием трещин  лопаток турбины. При дальнейшей работе агрегата на таких режимах часть лопаток может быть разрушена, вплоть до полного разрыва всего колеса турбины (фото13,14).

Фото 13.

Фото 14.

Причины выхода турбокомпрессора на запредельные частоты вращения:

— Неисправность системы регулирования турбокомпрессора. Наиболее распространенная причина – выход из строя датчика  давления воздуха, расположенного во впускном коллекторе двигателя;

— неисправность байпасной системы. Данная неисправность возникает в турбокомпрессорах, в которых предусмотрен перепуск выхлопных газов. Примером может служить турбокомпрессор с нормально закрытыми предохранительными клапанами;

— для ТК с системой VNT ( с изменяемой геометрией) и системой VST (с дросселированием) – заклинивание регулируемых элементов в положении, соответствующем наибольшей производительности турбинной части агрегата.

4. Недостаток смазки турбокомпрессора

4.1.Неисправности узлов и деталей ТК в связи  с недостаточностью смазки, как временной, так и постоянной

Дефицит смазки в турбокомпрессоре имеет симптомы, во многом  схожие с теми, которые возникают при химическом загрязнении масла. При этом наблюдается изменение цвета  ротора и втулок подшипников скольжения. С серебристо-белого эти детали меняют цвет на желтый или даже иссиня-черный. Впоследствии, если причина дефицита смазки не устраняется, может последовать разрушение вала ротора. Самым серьезным последствием может стать отрыв колеса турбины. Также разрушаются дистанционные втулки и подшипники скольжения (фото 15-17).

Фото 15.

Фото16.

Фото 17.

Возможные причины дефицита смазки ТК:

— общая неисправность системы смазки двигателя, в том числе износ деталей маслонасоса, неисправность редукционного клапана маслонасоса, чрезмерное засорение масляного фильтра;

— наличие в поддоне картера больших отложений закоксованного масла и посторонних предметов (кусков прокладок, металлических осколков и т.д.)

В данном случае при работе двигателя на холостых оборотах давление масла в системе находится в пределах нормы. С повышением частоты вращения коленвала увеличивается производительность маслонасоса, что приводит к подтягиванию к сетке маслоприемника имеющихся в поддоне загрязнений, а это может привести к значительному падению давления в системе как раз в тот момент, когда двигатель работает под нагрузкой и нуждается в смазке. Датчик аварийного давления в системе смазки при этом не срабатывает – давление в системе остается выше минимального, но его недостаточно для обеспечения смазки турбокомпрессора, который работает в наиболее тяжелых условиях;

— снижение количества подаваемого в турбокомпрессор масла из-за ненадлежащего состояния подающей трубки. Трубка может быть засорена коксовыми отложениями либо повреждена механически;

— засорение масляных каналов корпуса турбокомпрессора. Причин у такого явления может быть несколько, и самая вероятная из них это попадание частиц кокса в каналы из подающей магистрали системы смазки ТК. При ремонте агрегата рекомендуется заменить подающую магистраль  на новую.

В крайнем случае достаточно ее тщательно промыть и продуть, чтобы по возможности исключить наличие в ней загрязнений. Масляные каналы корпуса ТК могут быть перекрыты и по другим причинам. Некоторые модели турбокомпрессоров имеют дополнительный масляный фильтр, который представляет собой мелкую сетку в корпусе из пластмассы. Пластмасса в процессе эксплуатации может разрушаться.

и ее частицы попадают в каналы и перекрывают их. Также пластмассовый корпус может разрушиться в результате неправильного монтажа.

5. Повреждения турбокомпрессора механического характера

5.1.Повреждения рабочего колеса компрессора твердыми предметами

Твердые предметы, попадающие в канал подачи воздуха и далее в компрессор могут нанести ему непоправимый вред. Это может быть шайба, гайка или какая-либо пластмассовая деталь, попавшая в канал в результате неаккуратного ремонта. Поврежденная крыльчатка компрессора теряет балансировку, после чего турбокомпрессор полностью выходит из строя в течение небольшого периода времени. В худшем случае может  произойти обрыв вала ротора или  обрыв рабочего колеса компрессора (фото 18-20).

Фото 18.

Фото 19.

Фото 20.

5.2. Повреждения рабочего колеса компрессора мягкими предметами

Несмотря на то, что некоторые предметы, попадающие в компрессор, являются мягкими, последствия от этого не менее плачевные. В компрессор могут попасть сухие листья, кусок ветоши, бумаги или картона, и любой из этих предметов наносит рабочему колесу серьезный вред, после чего выходит из строя весь агрегат. Причина состоит в нарушении балансировки ротора, что приводит к быстрому разрушению дистанционных втулок и подшипников. В худшем случае может произойти излом вала ротора. Мягкие предметы становятся причиной деформации лопаток колеса компрессора, а в некоторых случаях происходит усталостное разрушение лопаток (фото 21,22).

Фото 21.

Фото 22.

5.3.Абразивные повреждения лопаток  рабочего колеса компрессора

В воздушную магистраль турбокомпрессора могут попадать абразивные частицы (пыль, песок), которые постепенно изнашивают рабочее колесо. Изменяется форма лопаток, они сглаживаются и истончаются. И хотя дисбаланса при этом не наблюдается – поверхности стираются равномерно, но происходит уменьшение рабочей поверхности колеса, что приводит к падению производительности агрегата (фото 23).

Фото 23.

Наиболее вероятные причины попадания в воздушный канал абразивных частиц – проблемы с воздушным фильтром. В частности, он может быть деформирован таким образом, что часть воздуха не подвергается фильтрации. Также причиной может быть негерметичность  патрубка от воздушного фильтра до входа в турбокомпрессор. В этой части наблюдается разрежение, и пыль и песок попросту засасывает внутрь. Еще одна возможная причина – негерметичность системы вентиляции картера.

5.4. Повреждения посторонними предметами на стороне турбины

Как уже было сказано, турбокомпрессор работает на режимах, близких к предельным. Поэтому попадание в турбинную часть даже небольших посторонних предметов может привести к катастрофическим последствиям. Это может быть окалина, твердый нагар, частицы песка, осколок поршня или клапана. Наиболее тяжелый случай – отрыв рабочего колеса турбины. В системах с изменяемой геометрией (VNT) могут быть повреждены лопатки, что приведет к выходу из строя системы регулирования (фото  24, 25).

Фото 24.

Фото25.
