Стук в рулевой рейке — распространенная проблема среди автомобилистов. Понимание причин этого звука, методов диагностики и ремонта повысит безопасность и комфорт вождения. В статье рассмотрим типы рулевых рейк, их устройство и принцип работы, основные причины стука и эффективные способы устранения неисправностей. Эта информация поможет выявить проблему на ранней стадии и сэкономить время и средства на ремонте.

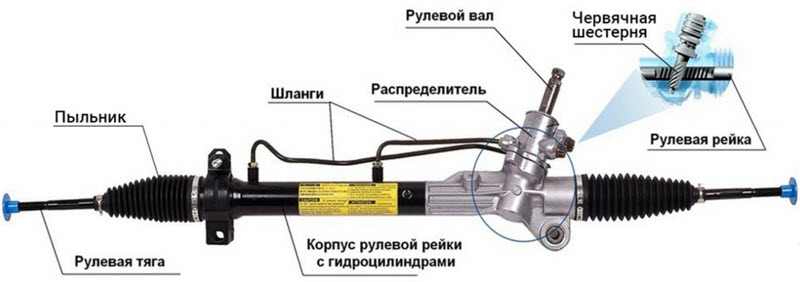

Как устроена рулевая рейка
В стандартный комплект реечного рулевого механизма входят:
- входной вал с ведущей шестерней и крепежным узлом для соединения с валом рулевой колонки;
- рейка, представляющая собой стальной скользящий стержень, на одной стороне которого расположено зубчатое зацепление для взаимодействия с ведущей шестерней;
- втулочные подшипники скольжения, по которым рейка перемещается в продольном направлении внутри корпуса;
- регулируемый механизм, обеспечивающий прижатие рейки к шестерне для достижения беззазорного соединения;
- подшипники качения для вала ведущей шестерни;
- корпус с защитными уплотнениями.
На торцах рейки или в её центральной части располагаются узлы для крепления рулевых тяг. Каждая тяга отвечает за поворот соответствующего колеса и завершается съемным рулевым наконечником.
Муфты, соединяющие наконечники с тягами, имеют резьбовое исполнение, что позволяет регулировать общую длину тяги и наконечника, а значит, настраивать схождение колес.
На современных автомобилях реечный рулевой механизм может быть дополнен электрическими или гидравлическими усилителями руля.
Эксперты в области автосервиса отмечают, что стук рулевой рейки может свидетельствовать о различных проблемах, начиная от износа деталей и заканчивая неправильной регулировкой. Часто причиной является повреждение шарниров или подшипников, что приводит к неравномерному распределению нагрузки и, как следствие, к стуку. Диагностика включает в себя визуальный осмотр, проверку на люфт и тестирование на дороге. Ремонт может варьироваться от замены изношенных компонентов до полной замены рейки. Специалисты рекомендуют не откладывать решение проблемы, так как игнорирование симптомов может привести к серьезным последствиям для безопасности на дороге. Регулярное техническое обслуживание и внимательное отношение к звукам из рулевого управления помогут избежать дорогостоящих ремонтов в будущем.
Виды
Существует три основных типа реечных механизмов:
- свободный, который не имеет сервоприводов;
- оснащённый электроусилителем руля;
- гидравлический усилитель.
Также возможно комбинирование усилителей, при котором используются преимущества гидравлической системы, управляемой контролируемым электрическим насосом, создающим рабочее давление.
Простой реечный механизм может быть усовершенствован, например, за счёт применения переменного шага зубчатого соединения. Это обеспечивает прогрессивную зависимость угла поворота автомобиля от положения рулевого колеса относительно упоров. Такой подход позволяет поддерживать стабильность на высоких скоростях и сокращает время, необходимое для маневрирования при максимальных углах поворота.
Электроусилитель, интегрированный с корпусом рулевого механизма, представляет собой электромотор с редуктором, который воздействует на рейку через свою шестерню.
Читайте также:
Датчик усилия на руле передаёт информацию блоку управления, который регулирует работу электропривода в нужном направлении и с необходимым усилием. Скорость реакции достаточно высока, чтобы водитель ощущал руль как очень лёгкий, при этом с возможностью самовозврата в нейтральное положение.
Конструкция может быть значительно более сложной, включая червячные и планетарные передачи, что обеспечивает необходимую прозрачность управления. Однако в целом принцип работы остаётся прежним, за исключением случаев, когда усилитель устанавливается в рулевой колонке и не изменяет конструкцию рейки.

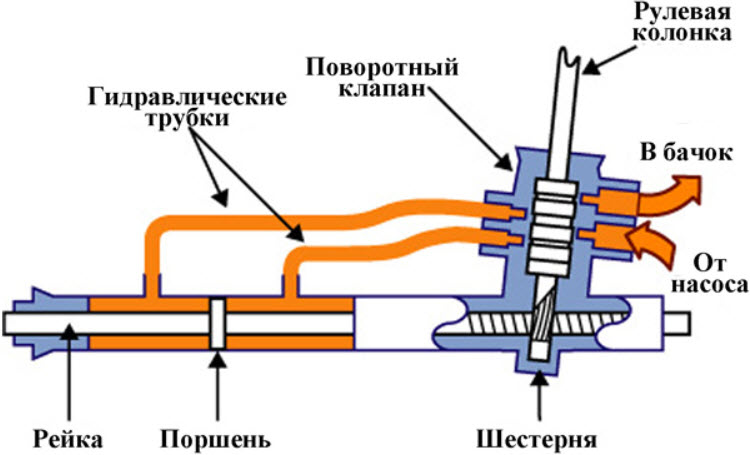

Гидравлический усилитель добавляет в механизм поршень с двусторонним действием и золотниковый распределитель рабочего давления. Давление создаётся гидравлическим насосом, который приводится в действие двигателем через ременной привод.
Золотник управляется чувствительным датчиком торсионного типа, встроенным в рулевой вал. В зависимости от силы, прикладываемой водителем, давление подводится к поршню с необходимой стороны, что облегчает управление рулём.
| Причина стука | Диагностика | Ремонт |
|---|---|---|
| Износ втулок рулевой рейки | Люфт рулевого вала, стук при повороте руля на месте или на неровностях, характерный глухой стук. | Замена втулок рулевой рейки. |
| Износ зубчатой пары (рейка-шестерня) | Стук при повороте руля, особенно при небольших углах, люфт рулевого колеса, заедание руля. | Замена зубчатой пары или рулевой рейки в сборе. |
| Износ или повреждение наконечников рулевых тяг | Стук при проезде неровностей, люфт колеса при вывешивании, неравномерный износ шин. | Замена наконечников рулевых тяг. |
| Износ или повреждение шаровых опор рулевых тяг | Стук при проезде неровностей, люфт колеса при вывешивании, ухудшение управляемости. | Замена шаровых опор рулевых тяг. |
| Ослабление крепления рулевой рейки | Стук при движении по неровностям, ощущение «болтающегося» руля. | Протяжка креплений рулевой рейки. |
| Недостаток или загрязнение рабочей жидкости ГУР (для гидравлических реек) | Стук при повороте руля, особенно на холодную, тугое вращение руля, шум насоса ГУР. | Долив или замена рабочей жидкости ГУР, промывка системы. |
| Повреждение пыльников рулевой рейки | Попадание грязи и воды внутрь рейки, ускоренный износ внутренних элементов, стук. | Замена пыльников рулевой рейки, при необходимости — ремонт внутренних элементов. |
| Деформация корпуса рулевой рейки | Стук, заедание руля, ухудшение управляемости. | Замена рулевой рейки в сборе. |
| Неисправность насоса ГУР (для гидравлических реек) | Шум насоса, тугое вращение руля, стук при повороте. | Ремонт или замена насоса ГУР. |
| Неправильная регулировка рулевой рейки | Стук, люфт руля, ухудшение управляемости. | Регулировка рулевой рейки. |
Интересные факты
Вот несколько интересных фактов о стуках рулевой рейки, их диагностике и ремонте:
-
Причины стука: Стук рулевой рейки может быть вызван различными факторами, включая износ подшипников, повреждение сальников или недостаток смазки. Иногда стук может возникать из-за неправильной установки или повреждения крепежных элементов, что подчеркивает важность регулярной диагностики и обслуживания.
-
Методы диагностики: Для диагностики стука рулевой рейки механики часто используют специальные инструменты, такие как стетоскопы, которые позволяют услышать звуки, исходящие от различных компонентов рулевого управления. Также может применяться метод «тест на вибрацию», при котором автомобиль поднимается на подъемник, и механик проверяет рейку на наличие люфта и стуков при вращении руля.
-
Ремонт или замена: В зависимости от степени повреждения рулевой рейки, ремонт может включать замену изношенных деталей, таких как сальники и подшипники. Однако в некоторых случаях, особенно при серьезных повреждениях, может потребоваться полная замена рейки. Это подчеркивает важность своевременной диагностики, чтобы избежать более серьезных проблем и затрат в будущем.

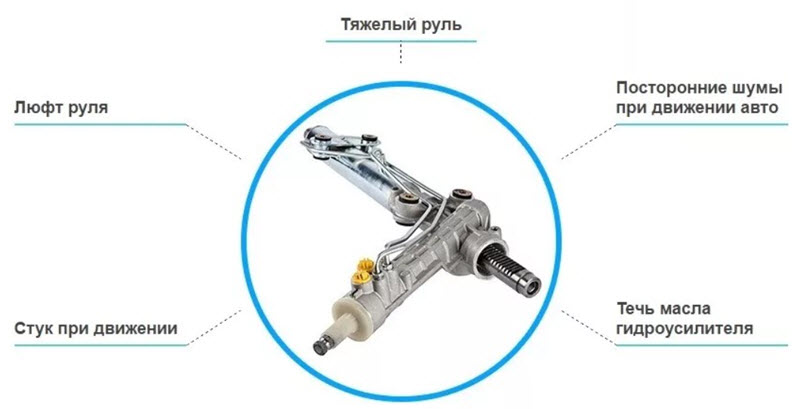

Основные причины стука рулевой рейки
Наиболее распространенным признаком неисправности механизма является его стук во время движения.
Это связано с образованием нежелательных зазоров, возникающих из-за износа компонентов.
- стук в подшипниках входного вала;
- стук в области соединения шестерни и рейки;
- увеличенные зазоры в втулках, отвечающих за перемещение рейки;
- нарушение регулировки зазора с помощью самоподжимающегося сухаря и пружины;
- стук узлов и элементов усилителей, если они присутствуют;
- люфт в шарнирах рулевых тяг;
- люфт рулевых наконечников.
Последние два случая не требуют снятия механизма или каких-либо вмешательств в него. Эти детали находятся снаружи и легко поддаются проверке.
Что будет, если продолжить поездку
Рейка может издавать стуки в течение длительного времени, при этом продолжая выполнять свои функции без заметных изменений.
Основная опасность заключается в том, что невозможно точно определить степень и скорость износа, а также предсказать момент полного выхода из строя, что может привести к серьезным последствиям.
Как функционирует гидроусилитель рулевого управления
Поэтому передвигаться на автомобиле с шумящим рулевым механизмом нельзя, это запрещено правилами, однако доехать до сервиса можно достаточно безопасно.
Способы диагностики
Проверка источников стука в рулевом управлении осуществляется путем имитации работы рулевого механизма на автомобиле, установленном на подъемник. Если выясняется, что механизм находится внутри корпуса, а регулировка входного вала и прижима рейки не дает результата, то его следует отправить на капитальный ремонт или заменить.
Причиной стука могут быть ослабленные крепления корпуса или изношенные шарниры трапеции. Замена рулевых тяг и наконечников не представляет сложности, как и их диагностика.
Для проверки достаточно покачать соответствующие соединения вручную или с помощью рычага, при этом держите руку в области возможного источника стука.
В рейках с гидроусилителем сигналом к обязательной переборке будет наличие подтеков гидравлической жидкости. Обычно она скапливается внутри защитных чехлов шарниров рулевых тяг.
Простейший ремонт рулевой рейки своими руками
Если вы планируете заменить рулевые тяги и наконечники, эту задачу вполне возможно выполнить самостоятельно. В интернете можно найти подробные инструкции, адаптированные под различные марки и модели автомобилей. Вам понадобятся некоторые навыки работы с закисшими крепежами и соответствующий инструмент. Вместо подъёмника можно использовать гаражную смотровую яму.
-
Читайте также:
Однако, если речь идет о снятии и разборке механизма, а также замене ремкомплекта, лучше доверить эту работу профессионалам.
В процессе разборки, сборки и регулировки этого сложного узла существует множество нюансов. Кроме того, это очень важный элемент с точки зрения безопасности. Необходимые навыки приходят только после нескольких ремонтов под руководством опытного специалиста.
Не стоит рассчитывать на то, что простая регулировка устранит стуки. Попробовать, конечно, можно, но это редко дает результат на изношенных узлах.
Меры профилактики
Срок службы механизма во многом зависит от условий, в которых он используется. Увеличить его можно, избегая быстрой езды с резким поворотом руля по неровным трассам, защищая подвеску от боковых ударов при скольжении, следя за состоянием защитных чехлов и незамедлительно приступая к ремонту при обнаружении неисправностей. В запущенных случаях может потребоваться полная замена рейки, что обойдется довольно дорого.
Периодическая переборка механизма с заменой расходных материалов может дать хорошие результаты. Однако вопрос о целесообразности таких затрат остается открытым. Перебранная и смазанная рейка служит значительно дольше, но стоимость этой работы может быть высокой, а качество ремкомплектов часто непредсказуемо. Поэтому многие предпочитают использовать рейки до полного износа, после чего заменяют их на восстановленные в заводских условиях.
Причина этого проста: недорогие механизмы, как правило, отличаются крайне низким качеством, а цена на новые оригинальные узлы может неприятно удивлять. Особенно это касается узлов с гидроусилителями. Найти обычную механическую рейку с приемлемым соотношением цены и качества гораздо проще.
Когда обращаться к специалисту
Обращение к специалисту по ремонту автомобилей является важным шагом, когда вы замечаете, что рулевая рейка вашего автомобиля начинает стучать. Игнорирование этого симптома может привести к более серьезным проблемам, которые могут угрожать безопасности на дороге. Рассмотрим, когда именно стоит обратиться к профессионалам.
Первым признаком, который должен вас насторожить, является появление стуков или щелчков при повороте руля. Эти звуки могут быть вызваны различными факторами, включая износ деталей рулевого управления, недостаток смазки или повреждение самой рейки. Если вы начали замечать такие звуки, не откладывайте визит к специалисту, так как это может указывать на необходимость замены или ремонта рулевой рейки.
Также стоит обратить внимание на изменения в управляемости автомобиля. Если руль стал менее отзывчивым или вы чувствуете, что он «бьет» в руках, это может быть признаком того, что рулевая рейка нуждается в диагностике. Профессионалы смогут провести полную проверку системы рулевого управления и выявить причины ухудшения работы.
Еще одним важным сигналом является утечка жидкости из системы гидроусилителя руля. Если вы заметили, что уровень жидкости в бачке снижается, это может указывать на повреждение уплотнений или самих компонентов рулевой рейки. В этом случае необходимо немедленно обратиться к специалисту, так как недостаток жидкости может привести к серьезным повреждениям системы.
Не стоит забывать и о визуальных признаках. Если вы заметили, что на рулевой рейке или в ее окрестностях появились следы масла или жидкости, это также является поводом для обращения к профессионалам. Визуальный осмотр может выявить трещины, коррозию или другие повреждения, которые требуют немедленного вмешательства.
В заключение, если вы заметили какие-либо из перечисленных симптомов, не откладывайте визит к специалисту. Рулевая рейка — это ключевой элемент системы управления автомобилем, и ее неисправности могут привести к серьезным последствиям. Профессиональная диагностика и ремонт помогут не только устранить текущие проблемы, но и предотвратить их повторение в будущем.
Вопрос-ответ
Что может вызвать стук рулевой рейки?
Стук рулевой рейки может быть вызван несколькими факторами, включая износ подшипников, повреждение внутренних компонентов рейки, а также неправильную регулировку или установку. Также стоит обратить внимание на состояние креплений и шаровых опор, так как их неисправности могут создавать дополнительные шумы.
Как диагностировать проблему со стучащей рулевой рейкой?
Для диагностики стучащей рулевой рейки необходимо провести визуальный осмотр всех компонентов рулевого управления, включая рейку, наконечники и шаровые опоры. Также стоит проверить уровень жидкости в системе и наличие утечек. Важно провести тест-драйв, чтобы определить, при каких условиях возникает стук, и оценить его интенсивность.
Каковы основные этапы ремонта рулевой рейки?
Основные этапы ремонта рулевой рейки включают снятие рейки с автомобиля, разборку для выявления повреждений, замену изношенных или поврежденных деталей, а также сборку и установку рейки обратно. После ремонта важно провести настройку и проверку работы рулевого управления на тест-драйве.
Советы
СОВЕТ №1
Регулярно проверяйте состояние рулевой рейки. Обратите внимание на любые изменения в управлении автомобилем, такие как стуки или вибрации. Чем раньше вы заметите проблему, тем легче и дешевле будет ее устранить.
СОВЕТ №2
При диагностике стуков в рулевой рейке не забывайте проверять другие компоненты подвески и рулевого управления. Иногда шум может исходить не только от рейки, но и от шаровых опор, сайлентблоков или других элементов, что требует комплексного подхода к ремонту.
СОВЕТ №3
Если вы решили самостоятельно отремонтировать рулевую рейку, обязательно используйте оригинальные запчасти или качественные аналоги. Это поможет избежать повторных поломок и обеспечит надежность работы системы управления автомобилем.
СОВЕТ №4
Не игнорируйте стуки в рулевой рейке, так как это может привести к серьезным последствиям, включая потерю управления автомобилем. При первых признаках проблемы лучше обратиться к профессионалам для диагностики и ремонта.
