Почему стартер щелкает, но не крутит двигатель: возможные причины и решения

Когда вы садитесь в машину и пытаетесь её завести, но слышите только щелчки стартера, это может вызвать беспокойство. Понимание причин, по которым стартер щелкает, но не крутит двигатель, поможет быстро диагностировать проблему. В этой статье рассмотрим основные неисправности стартера, их причины и способы определения состояния устройства, а также советы по ремонту, что сэкономит время и деньги на обращении в сервисный центр.

Как происходит запуск двигателя стартером

Стартер представляет собой электродвигатель постоянного тока. Он оснащен шестеренчатым приводом, который вращает маховик двигателя, обеспечивая коленчатому валу необходимый крутящий момент для запуска мотора.

Как же стартер соединяется с маховиком, чтобы осуществить запуск двигателя?

Для понимания этого процесса стоит сначала ознакомиться с основными компонентами устройства стартера.

Ключевыми элементами стартера являются:

• электродвигатель постоянного тока;
• втягивающее реле;
• обгонная муфта (бендикс).

Электродвигатель постоянного тока получает питание от аккумулятора. Напряжение подается на обмотки стартера с помощью угольно-графитовых щеток.

Втягивающее реле представляет собой механизм, внутри которого находится соленоид с двумя обмотками: удерживающей и втягивающей. На сердечнике электромагнита закреплен шток, который воздействует на обгонную муфту. На корпусе реле установлены два мощных подводящих контакта.

На якоре электродвигателя располагается обгонная муфта или бендикс. Это название связано с именем одного американского изобретателя. Устройство муфты свободного хода сконструировано так, что в момент запуска двигателя её приводная шестерня выходит из зацепления с венцом маховика, оставаясь при этом целой.

Если бы шестерня не имела специальной муфты, она быстро вышла бы из строя. При запуске приводная шестерня обгонной муфты передает вращение маховику двигателя. Как только двигатель запускается, скорость вращения маховика значительно увеличивается, и шестерня испытывает большие нагрузки. Однако здесь на помощь приходит муфта свободного хода, позволяющая шестерне бендикса вращаться без нагрузки.

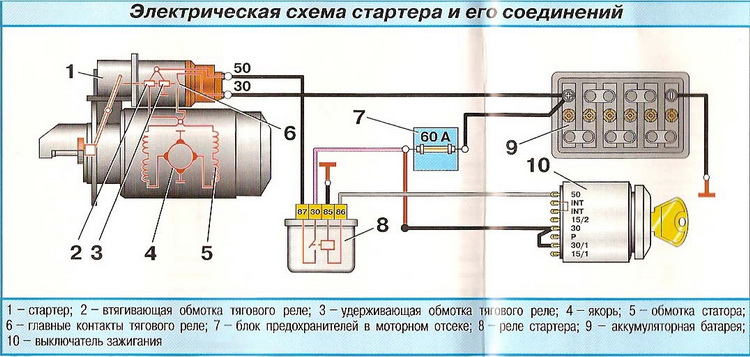

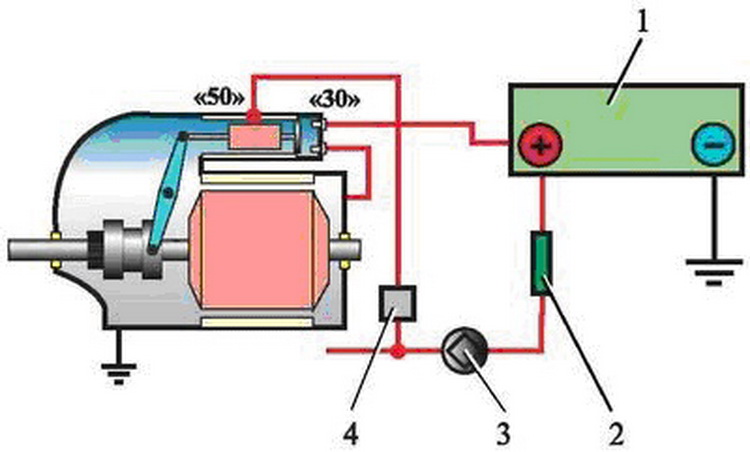

Что происходит, когда ключ зажигания находится в положении «Стартер»? Это приводит к подаче тока от аккумулятора на подводной контакт втягивающего реле. Подвижный сердечник соленоида, действуя под воздействием магнитного поля и преодолевая сопротивление пружины, начинает двигаться.

В результате, шток, закрепленный на сердечнике, толкает обгонную муфту к венцу маховика. В то же время к плюсовому контакту электродвигателя подводится питание от втягивающего реле. Как только контакты замыкаются, электродвигатель запускается.

Шестерня бендикса передает вращение венцу маховика, и двигатель начинает работать. После отпускания ключа подача тока на соленоид прекращается, сердечник возвращается в исходное положение, выводя обгонную муфту из зацепления с приводной шестерней.

Стартер, щелкающий при попытке запустить двигатель, может свидетельствовать о нескольких проблемах. Эксперты отмечают, что одной из наиболее распространенных причин является недостаточный заряд аккумулятора. Если напряжение низкое, стартер не получает достаточной энергии для вращения двигателя, что приводит к характерному щелчку. Также возможна неисправность самого стартера, например, износ щеток или повреждение бендикса. В некоторых случаях проблема может заключаться в плохом контакте проводов или коррозии на клеммах, что также мешает нормальной работе системы. Важно провести диагностику, чтобы точно определить источник проблемы и избежать дальнейших повреждений.

Стартер щёлкает, но не крутит — причины и способы проверки. Замена втягивающего реле стартера

Почему стартер не вращает двигатель, куда смотреть

В процессе длительной эксплуатации стартера могут возникнуть трудности с его запуском. Иногда устройство может не подавать никаких признаков жизни или же работать вхолостую. В таких ситуациях необходимо провести ряд диагностических мероприятий для выявления причины неисправности.

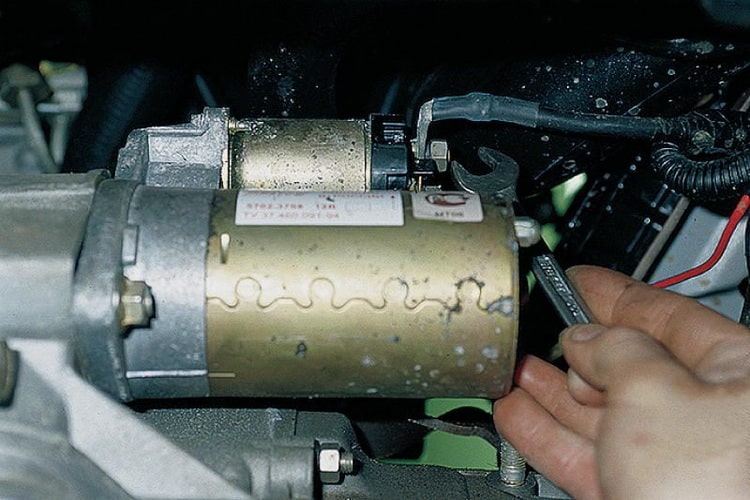

Если якорь электродвигателя стартера не вращается, стоит проверить следующие элементы:

• замок зажигания;
• аккумуляторную батарею (АКБ);
• массу провода;
• втягивающее реле.

Начать диагностику рекомендуется с проверки контактной пары замка зажигания. Иногда окисление на контактах мешает прохождению тока к втягивающему реле стартера. Чтобы исключить эту возможность, достаточно взглянуть на показания амперметра в момент поворота ключа зажигания. Если стрелка отклоняется в сторону разряда, значит, с замком все в порядке. В противном случае стоит проверить его работоспособность.

Электродвигатель стартера требует значительного потребления электрического тока. Кроме того, значительная часть тока расходуется на преобразование электрической энергии в механическую. Поэтому работа стартера предъявляет определенные требования к аккумуляторной батарее. Она должна обеспечивать необходимый уровень тока для его эффективной работы. Если заряд АКБ не соответствует требованиям, запуск двигателя может вызвать серьезные трудности.

Перебои в работе стартера могут быть вызваны отсутствием надежного соединения массы с кузовом и двигателем автомобиля. Массовый провод должен быть надежно закреплен на очищенной металлической поверхности. Также необходимо проверить целостность провода — он не должен иметь видимых повреждений или признаков сульфатации в местах крепления.

Кроме того, стоит проверить функционирование втягивающего реле. Явным признаком его неисправности является характерное щелчковое звуковое сопровождение сердечника соленоида при замыкании контактов замка зажигания. Для ремонта реле потребуется снять стартер. Однако не стоит спешить с выводами. В большинстве случаев неисправность втягивающего реле связана с подгоранием контактной группы, так называемых «пятаков». Поэтому в первую очередь следует произвести проверку контактов.

Стартер щёлкает, но не крутит — причины и способы проверки. Замена втягивающего реле стартера

Интересные факты

Вот несколько интересных фактов о проблеме, когда стартер щелкает, но не крутит двигатель:

1. Электрическая проблема: Щелчок стартера часто указывает на недостаток электричества, поступающего к стартеру. Это может быть связано с разряженной аккумуляторной батареей, плохими контактами или поврежденными проводами. Даже если стартер щелкает, это не гарантирует, что он получает достаточное напряжение для запуска двигателя.

2. Механические неисправности: Иногда стартер может щелкать из-за механических проблем, таких как заедание или повреждение шестерни, которая должна взаимодействовать с маховиком двигателя. Если шестерня не может правильно зацепиться, стартер будет щелкать, но не сможет прокрутить двигатель.

3. Состояние реле стартера: Реле стартера играет ключевую роль в передаче электричества от аккумулятора к стартеру. Если реле неисправно или имеет плохие контакты, это может привести к тому, что стартер будет щелкать, но не сможет запустить двигатель. Проверка и замена реле может решить проблему.

Малый заряд аккумуляторной батареи

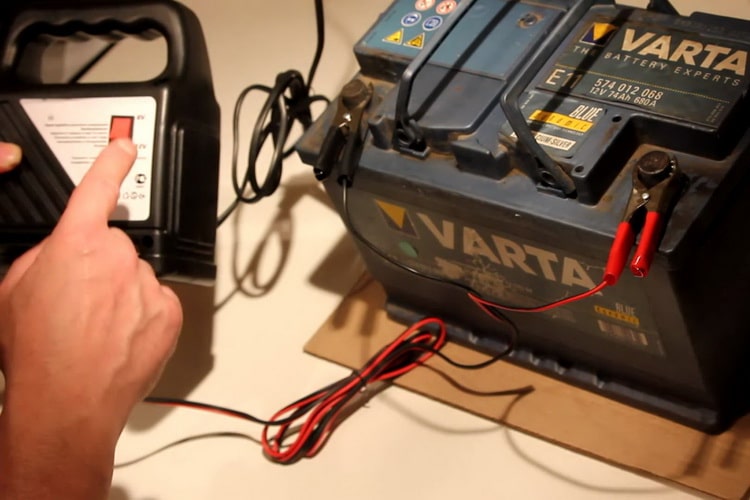

Неисправный аккумулятор может стать причиной того, что стартер автомобиля не будет работать. Особенно это проявляется в зимний период, когда аккумулятор испытывает максимальные нагрузки.

Для диагностики в данном случае необходимо выполнить следующие действия:

• проверить плотность электролита аккумулятора;
• оценить уровень заряда аккумулятора.

В зависимости от условий эксплуатации, плотность электролита должна соответствовать установленным нормам. Для проверки плотности можно использовать ареометр.

Читаем также: 10 советов, как завести автомобиль в сильный мороз

Для средней полосы значение концентрации серной кислоты составляет 1,28 г/см3. Если после зарядки аккумулятора плотность в хотя бы одной из банок оказывается ниже 0,1 г/см3, аккумулятор нуждается в ремонте или замене.

Кроме того, важно периодически контролировать уровень электролита в банках. Игнорирование этого требования может привести к значительному увеличению концентрации электролита, что в свою очередь может привести к выходу аккумулятора из строя.

Чтобы проверить уровень заряда аккумулятора, достаточно нажать на сигнал автомобиля. Если звук остается стабильным, значит, с аккумулятором все в порядке. Дополнительно можно использовать нагрузочную вилку. Подключите её к клеммам аккумулятора и подайте нагрузку на 5-6 секунд. Если «просадка» напряжения не превышает 10,2 В, поводов для беспокойства нет. Если же значение ниже указанного, аккумулятор считается неисправным.

Неисправность в электрической цепи управления стартером

Стартер является важным элементом электрооборудования автомобиля. Часто проблемы в его функционировании связаны с повреждениями в цепи управления.

Чтобы выявить такие неисправности, необходимо:

• проверить целостность силового провода;
• оценить работоспособность контактной пары;
• удостовериться в исправности предохранителя.

Для диагностики указанных проблем рекомендуется использовать мультиметр. Например, для проверки всей электроцепи стартера целесообразно прозвонить все соединительные провода на наличие обрывов. Для этого тестер следует установить в режим омметра.

Полезно знать: Как удалить воздух из системы охлаждения автомобиля

Особое внимание стоит уделить контактам замка зажигания и втягивающему реле. Иногда возвратная пружина из-за износа не позволяет контактам правильно соединяться.

Если слышны щелчки втягивающего реле, это может указывать на подгорание силовых контактов. Чтобы проверить это, достаточно соединить плюсовую клемму «втягивающего» с клеммой статорной обмотки электродвигателя. Если стартер заработал, причина кроется в низкой токопроводимости контактной пары.

Проблемы со стартером

Проблемы со стартером могут возникать как из-за механических повреждений его компонентов, так и из-за неисправностей в электрической части.

К механическим повреждениям можно отнести:

• пробуксовку обгонной муфты;
• заедание рычага привода обгонной муфты;
• значительный износ втулок якоря электродвигателя.

Симптомы пробуксовки обгонной муфты проявляются в том, что при повороте ключа в положение «стартер» запускается только электромотор, а бендикс не может соединиться с венцом маховика.

Для устранения этой проблемы необходимо снять стартер и проверить обгонную муфту. Часто ее детали загрязняются в процессе эксплуатации, и для восстановления работоспособности достаточно промыть их в бензине.

Также подвержен механическому износу рычаг привода обгонной муфты. Признаки неисправности аналогичны: стартер вращается, а бендикс не зацепляется с венцом маховика. Износ штока можно исправить с помощью ремонтных втулок, но лучше произвести его замену, что сэкономит время и нервы владельца.

Якорь стартера вращается внутри меднографитовых втулок, которые, как и любой другой расходный материал, со временем изнашиваются. Несвоевременная замена этих элементов может привести к серьезным проблемам, вплоть до необходимости замены всего стартера.

С увеличением износа посадочных мест якоря возрастает риск контакта изолированных частей, что может привести к разрушению и выгоранию якорной обмотки. Первым признаком такой неисправности является повышенный шум при запуске стартера.

Неисправности в электрооборудовании стартера могут проявляться в следующих формах:

• межвитковое замыкание;
• значительный износ коллектора;
• износ или неплотное прилегание щеток;
• обрывы проводов в обмотке.

При нарушении изоляции токопроводящих элементов стартер теряет свою работоспособность. Межвитковое замыкание или обрыв статорной обмотки, как правило, не возникают спонтанно и могут быть следствием повышенной нагрузки на рабочие узлы стартера.

Особое внимание стоит уделить щеточно-коллекторному узлу. В процессе длительной эксплуатации угольно-графитовые скользящие контакты значительно изнашиваются. Их несвоевременная замена может привести к повреждению коллекторных пластин. Для визуальной проверки состояния щеток зачастую требуется демонтаж стартера.

Стоит отметить, что некоторые «умельцы», обладая «колоссальным интеллектом», заменяют традиционные графитовые щетки на меднографитовые, ссылаясь на их высокую износостойкость. Однако последствия такого новшества не заставят себя долго ждать: через короткое время коллектор может утратить свою функциональность.

Стартер автомобиля не работает. В чём причина? Полезный совет от АВТО электрика.

Втягивающее реле

Все проблемы, возникающие в функционировании втягивающего реле, можно классифицировать на четыре основные группы:

• износ деталей в процессе эксплуатации;
• перегрев и разрушение контактных элементов;
• физические повреждения отдельных компонентов;
• нарушение целостности обмотки электромагнита.

Щетки

В процессе эксплуатации стартера щеточно-коллекторный узел требует регулярной диагностики и своевременного обслуживания, что включает в себя следующие мероприятия:

• замена щеток по мере необходимости;
• проверка коллекторного узла на наличие подгораний и загрязнений;
• контроль за достаточной прижимной силой токоснимающих элементов.

Проверка состояния щеток осуществляется с помощью обычной 12 В автомобильной лампочки. Один контакт лампочки нужно соединить с щеткодержателем, а другой – с массой. Если лампочка не светится, значит, щетки в порядке. Если же она загорается, это свидетельствует о том, что щетки изношены.

Обмотка

Как уже упоминалось ранее, обмотка стартера сама по себе редко выходит из строя. Проблемы с ней часто возникают из-за механического износа отдельных компонентов.

Тем не менее, чтобы убедиться в её исправности в случае пробоя на корпусе, достаточно воспользоваться обычным омметром. Один щуп прибора следует подключить к выводу обмотки, а другой – к массе. Если стрелка отклоняется, это свидетельствует о нарушении целостности проводки. Если стрелка остается неподвижной, поводов для беспокойства нет.

Неполадки стартера, если не учитывать заводской брак, в основном являются результатом неправильной эксплуатации или недостаточного ухода. Своевременная замена расходных материалов, аккуратное обращение и соблюдение заводских рекомендаций по эксплуатации значительно продлевают срок службы устройства и помогают избежать ненужных расходов и нервных переживаний.

Проблемы с соединениями и контактами

Одной из наиболее распространенных причин, по которой стартер щелкает, но не крутит двигатель, являются проблемы с соединениями и контактами. Эти проблемы могут возникать в различных местах электрической цепи, что приводит к недостаточному току, поступающему на стартер.

Первое, на что стоит обратить внимание, это состояние аккумулятора. Если аккумулятор разряжен или имеет низкое напряжение, стартер может не получать достаточного тока для запуска двигателя. В этом случае щелчок, который вы слышите, является результатом срабатывания реле стартера, но само устройство не может запуститься из-за недостатка энергии.

Следующим важным элементом являются соединения проводов. Провода, которые соединяют аккумулятор со стартером, могут быть повреждены, окислены или просто плохо закреплены. Окисление контактов может привести к увеличению сопротивления в цепи, что также ограничивает ток, поступающий на стартер. Рекомендуется периодически проверять состояние проводов и соединений, очищая их от грязи и окислов, а также затягивая ослабленные крепления.

Не менее важным является состояние реле стартера. Если реле неисправно или имеет плохие контакты, это может привести к тому, что стартер будет щелкать, но не получать сигнал для запуска. Проверка реле на наличие повреждений и его замена при необходимости может решить проблему.

Также стоит обратить внимание на массу автомобиля. Плохая масса может привести к тому, что стартер не будет получать достаточный ток для работы. Проверьте, что все соединения массы надежны и не имеют коррозии.

В заключение, проблемы с соединениями и контактами могут быть основной причиной, по которой стартер щелкает, но не крутит двигатель. Регулярная проверка и обслуживание электрической системы автомобиля помогут избежать подобных ситуаций и обеспечить надежный запуск двигателя.

Вопрос-ответ

Что может вызывать щелчки стартера при попытке запуска двигателя?

Щелчки стартера могут быть вызваны несколькими причинами, включая разряженный аккумулятор, плохие соединения проводов или неисправный стартер. Если аккумулятор не имеет достаточного заряда, стартер может не получать необходимую мощность для вращения двигателя, что приводит к щелчкам.

Как проверить, работает ли стартер правильно?

Для проверки стартера можно выполнить несколько шагов: сначала убедитесь, что аккумулятор заряжен и соединения проводов надежны. Затем можно попробовать напрямую подключить стартер к аккумулятору с помощью проводов, чтобы проверить, вращается ли он. Если стартер не вращается, вероятно, он неисправен и требует замены.

Что делать, если стартер щелкает, но не крутит двигатель?

Если стартер щелкает, но не крутит двигатель, сначала проверьте аккумулятор и его соединения. Если они в порядке, возможно, потребуется проверить стартер на наличие неисправностей или обратиться к специалисту для диагностики системы запуска автомобиля.

Советы

СОВЕТ №1

Проверьте аккумулятор. Часто причиной щелчков стартера является разряженный или неисправный аккумулятор. Убедитесь, что аккумулятор заряжен и его клеммы надежно закреплены. Если есть возможность, протестируйте аккумулятор с помощью мультиметра или обратитесь в автосервис.

СОВЕТ №2

Осмотрите соединения и провода. Проверьте все электрические соединения, ведущие к стартеру, на наличие коррозии или повреждений. Плохие контакты могут привести к недостаточной подаче тока, что и вызывает щелчки. Убедитесь, что все провода надежно закреплены и не имеют повреждений.

СОВЕТ №3

Проверьте стартер. Если аккумулятор и соединения в порядке, возможно, проблема в самом стартере. Попробуйте постучать по стартеру легким молотком — это может помочь, если щетки заедают. Если стартер не реагирует, его стоит снять и проверить в сервисе.

СОВЕТ №4

Обратите внимание на реле стартера. Иногда щелчки могут быть вызваны неисправным реле стартера. Проверьте его работоспособность и замените, если необходимо. Это может решить проблему без необходимости замены всего стартера.
