В статье рассмотрим влияние обрыва ремня газораспределительного механизма (ГРМ) на состояние клапанов. Понимание причин, по которым клапана могут гнуться, и методов предотвращения таких ситуаций поможет автовладельцам избежать дорогостоящего ремонта и сохранить работоспособность двигателя. Обсудим, как определить деформацию клапанов и меры для минимизации рисков в будущем.

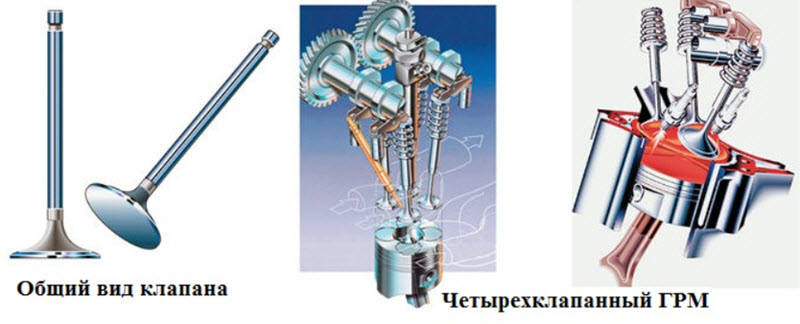

Роль клапанов в моторе
Для корректного функционирования всех четырёх тактов двигателя автомобиля цилиндры должны заполняться рабочей смесью, затем герметизироваться, а после рабочего хода очищаться от продуктов сгорания.
Эти процессы осуществляются с помощью впускных и выпускных клапанов:
- впускной клапан открывается перед тактом всасывания и закрывается перед сжатием смеси;
- выпускной клапан остается открытым во время такта выхлопа, позволяя удалять отработанные газы;
- моменты открытия и закрытия клапанов формируют фазы работы газораспределительного механизма (ГРМ). Под этой аббревиатурой часто ошибочно понимают только приводной ремень с направляющими и натяжными роликами, однако это лишь часть системы. На самом деле в ГРМ входят распредвалы, системы регулировки фаз, клапаны, толкатели, гидрокомпенсаторы и многое другое;
- привод ГРМ может быть выполнен в виде ремня, цепи или шестерёнок, и чаще всего именно ремень страдает от неправильной эксплуатации.
Фазы работы ГРМ могут перекрываться, что означает, что в определённые моменты оба канала могут быть открыты. Это необходимо для улучшения наполнения, а также для использования инерции газов и аэродинамических сил при высоких оборотах коленчатого вала.
При обрыве газораспределительного механизма (ГРМ) на некоторых двигателях происходит деформация клапанов, что связано с конструктивными особенностями моторов. Эксперты объясняют, что в двигателях с верхним расположением распредвала (DOHC) и с жесткой связью между коленчатым и распредвалом, при обрыве ремня или цепи ГРМ, поршни могут столкнуться с открытыми клапанами. Это приводит к их изгибу или поломке.
Чтобы избежать подобных повреждений, специалисты рекомендуют регулярно проверять состояние ГРМ и заменять его в соответствии с регламентом производителя. Также важно использовать качественные комплектующие и следить за натяжением ремня или цепи. Профилактические меры, такие как своевременная диагностика и обслуживание, могут значительно снизить риск обрыва ГРМ и, как следствие, повреждения клапанов.
Почему при обрыве ГРМ на некоторых ДВС гнутся клапана
У старых двигателей подобные проблемы не возникали. Низкий коэффициент полезного действия не требовал качественного наполнения цилиндров, а скорости вращения позволяли эффективно заполнять рабочий объем через клапаны небольшого диаметра. Кроме того, эти автомобили использовали низкооктановые бензины, что позволяло применять малую степень сжатия.
Места в камере сгорания для установки тарелки открытого клапана было достаточно, даже когда поршень находился в верхней мёртвой точке (ВМТ).
Совершенствование силовых агрегатов привело к ухудшению ситуации в камере сгорания:
- для уменьшения потерь на впуске диаметр тарелки был максимально увеличен;
- поскольку вписать окружности клапанов в цилиндр достаточно сложно, начали использовать многоклапанные конструкции, и сейчас большинство двигателей имеют схему с двумя парами клапанов;
- рабочий объем одного цилиндра уменьшился, при этом степень сжатия возросла, что сделало камеру сгорания более тесной;
- оптимизация процессов воспламенения и горения, обеспечивающая детонационную стойкость, потребовала точных расчетов аэродинамических характеристик камеры сгорания, что, в свою очередь, усложнило создание выборок под открытые клапаны в днище поршня без потерь в характеристиках двигателя.

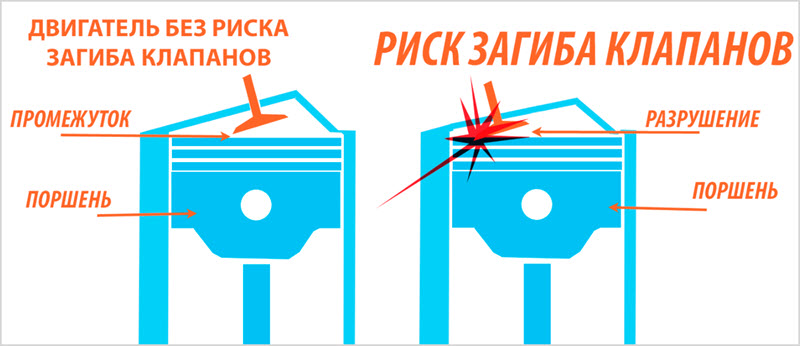

Современный двигатель при сбое синхронизации вращения распредвала и коленвала подвергается риску столкновения клапана с поршнем. Теперь ВМТ подразумевает полное закрытие впускных и выпускных каналов. Траектория движения клапанной тарелки должна точно соответствовать движению поршня, обеспечивая перекрытие фаз и исключая механический контакт.
Даже небольшое смещение фазы при ошибке на пару зубьев ремня, особенно при полной остановке распредвала, может привести к удару поршня по клапану с последующим изгибом его стержня. Лишь самые простые двигатели с устаревшими характеристиками продолжают сохранять возможность выживания при обрыве ремня.
Читайте также:
Иногда специалисты по автомобильному тюнингу сознательно ухудшают характеристики двигателя, устанавливая поршни с выборками под клапан. Это повышает надежность мотора, но снижает его мощность и удельные характеристики.
| Причина обрыва ГРМ и гнутых клапанов | Последствия | Как избежать |
|---|---|---|
| Конструкция двигателя (интерференционный двигатель): Поршни и клапаны занимают одно и то же пространство в цилиндре в разные моменты времени. При нарушении синхронизации (обрыв ремня/цепи ГРМ) поршень ударяет по открытому клапану. | Гнутые клапаны, повреждение поршней, головки блока цилиндров, направляющих клапанов, седел клапанов. Дорогостоящий ремонт или замена двигателя. | Выбирать неинтерференционный двигатель (если есть выбор): В таких двигателях поршни и клапаны не встречаются даже при обрыве ГРМ. Однако, большинство современных двигателей интерференционные из-за требований к эффективности и компактности. |
| Износ ремня/цепи ГРМ: Естественный износ материала, трещины, растяжение, повреждение зубьев. | Обрыв ремня/цепи, потеря синхронизации, гнутые клапаны. | Соблюдать регламент замены ГРМ: Производитель указывает интервалы замены ремня/цепи ГРМ (обычно 60-120 тыс. км для ремня, 150-250 тыс. км для цепи). Не игнорировать эти рекомендации. |
| Неисправность натяжителя/роликов ГРМ: Заклинивание, износ подшипников, ослабление натяжения. | Соскакивание ремня/цепи, обрыв, потеря синхронизации, гнутые клапаны. | Менять натяжитель и ролики вместе с ремнем/цепью ГРМ: Это стандартная практика, так как их ресурс часто совпадает с ресурсом ремня/цепи. Использовать качественные запчасти. |
| Неисправность помпы (водяного насоса): Если помпа приводится в движение ремнем ГРМ, ее заклинивание может привести к обрыву ремня. | Обрыв ремня ГРМ, перегрев двигателя, гнутые клапаны. | Менять помпу вместе с ремнем ГРМ (если она приводится им): Это предотвратит двойную работу и потенциальные проблемы. |
| Некачественные запчасти ГРМ: Использование дешевых или поддельных ремней/цепей, натяжителей, роликов. | Преждевременный износ, обрыв, потеря синхронизации, гнутые клапаны. | Использовать оригинальные или проверенные аналоги запчастей ГРМ: Экономия на этих компонентах может привести к гораздо большим расходам. |
| Неправильная установка ГРМ: Ошибки при монтаже ремня/цепи, неправильное натяжение. | Неправильная работа двигателя, повышенный износ, обрыв, потеря синхронизации, гнутые клапаны. | Доверять замену ГРМ квалифицированным специалистам: Самостоятельная замена без опыта и специальных инструментов может быть рискованной. |
| Агрессивная езда/резкие нагрузки: Резкие старты, высокие обороты, переключение передач на высоких оборотах. | Повышенный износ компонентов ГРМ, риск обрыва. | Избегать чрезмерных нагрузок на двигатель: Плавное вождение продлевает срок службы всех узлов, включая ГРМ. |
| Попадание посторонних предметов в механизм ГРМ: Камни, мусор, обломки других деталей. | Повреждение ремня/цепи, обрыв, потеря синхронизации, гнутые клапаны. | Регулярно осматривать подкапотное пространство: Убедиться в отсутствии посторонних предметов вблизи механизма ГРМ. |
Интересные факты
Вот несколько интересных фактов о том, почему при обрыве газораспределительного механизма (ГРМ) на некоторых двигателях гнутся клапана и как этого можно избежать:
-
Конструкция двигателя: В двигателях с верхним расположением клапанов (DOHC и SOHC) при обрыве ГРМ поршень может столкнуться с открытым клапаном, что приводит к его деформации. В то время как в двигателях с «неинтерференционной» конструкцией поршень и клапаны расположены так, что при обрыве ГРМ они не могут столкнуться, что предотвращает повреждение.
-
Ремень против цепи: Ремни ГРМ, как правило, более подвержены износу и обрыву, чем цепи. Некоторые производители рекомендуют замену ремня через определенные интервалы пробега, чтобы избежать риска обрыва. Использование цепи вместо ремня может снизить вероятность повреждения клапанов, так как цепи обычно имеют больший срок службы и меньше подвержены растяжению.
-
Современные технологии: Некоторые современные двигатели оснащены системами, которые предотвращают повреждение клапанов при обрыве ГРМ. Например, в некоторых моделях используются специальные механизмы, которые автоматически закрывают клапаны в случае обрыва ремня, что минимизирует риск столкновения поршней и клапанов.
Как определить, что загнуло клапан

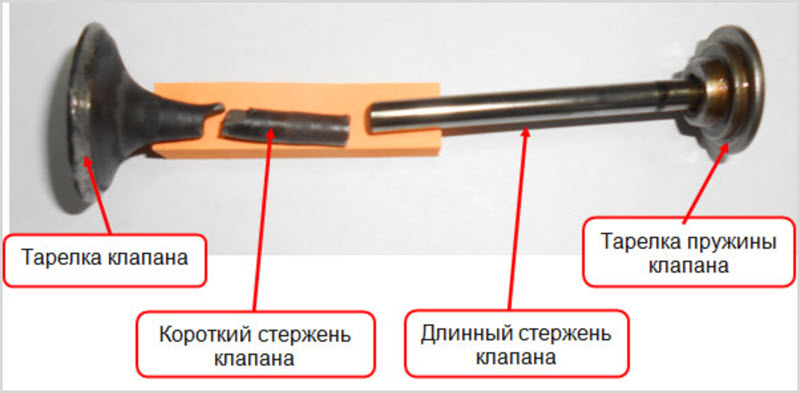

При загибе клапана он не сможет полностью закрыться, так как направляющая в головке не позволит дугообразному стержню пройти. Это приводит к зависанию клапана и полной потере компрессии. Даже если проблема возникла лишь в одном цилиндре и двигатель продолжает работать, могут появиться вибрации и перебои, а также снизится мощность.
Важно знать: может ли распредвал издавать стуки и что с этим делать
Для диагностики применяются различные методы:
- измерение компрессии;
- осмотр цилиндров с помощью эндоскопа через свечные отверстия;
- использование дымогенераторов и пневматической опрессовки.
В большинстве случаев, после обрыва ремня, загибаются все клапаны на линии одного или обоих распредвалов, так как двигатель не останавливается мгновенно. Ремонт включает снятие и разборку головки блока цилиндров с заменой поврежденных деталей. Поршни, как правило, повреждаются редко.
Как не допустить обрыва ГРМ
Качественный ремень не рвётся без причины и способен прослужить установленный срок. Чтобы избежать его обрыва, следует придерживаться простых рекомендаций:
- приобретайте только продукцию известных брендов с хорошей репутацией;
- строго соблюдайте технологию замены, точно выставляя фазы и уровень натяжения;
- заменяйте все компоненты сразу, включая ремень, ролики, натяжитель и водяной насос, если он работает от того же ремня;
- избегайте попадания на ремень нефтепродуктов, воды и грязи;
- рекомендуемые сроки замены ремней в комплекте составляют от 60 до 90 тысяч километров пробега; не стоит доверять обещаниям производителей о более длительных интервалах;
- в процессе эксплуатации полезно периодически проверять состояние привода, даже если это не указано в регламенте.
Выбор автомобиля с цепным приводом ГРМ не всегда является лучшим решением. Цепи в современных двигателях не отличаются высокой долговечностью, а последствия их обрыва аналогичны, при этом ремонт и замена требуют больше усилий.
-
Читайте также:
Ремонт и замена поврежденных клапанов
Первым шагом в процессе ремонта является диагностика состояния двигателя. Необходимо тщательно осмотреть все клапаны, а также проверить их седла и пружины. Если клапаны имеют незначительные повреждения, их можно восстановить с помощью шлифовки или правки. Однако в случае серьезных деформаций или трещин, такие клапаны подлежат обязательной замене.
Замена клапанов включает в себя несколько этапов. Сначала необходимо снять головку блока цилиндров, что требует определенных навыков и инструментов. После этого производится демонтаж старых клапанов. Важно обратить внимание на состояние направляющих клапанов и седел, так как их повреждение может привести к неправильной работе новых клапанов.
После установки новых клапанов необходимо провести их обкатку и регулировку зазоров. Это критически важный этап, так как неправильные зазоры могут привести к преждевременному износу или поломке клапанов. Рекомендуется использовать оригинальные запчасти или качественные аналоги, чтобы обеспечить надежность и долговечность работы двигателя.
Кроме того, стоит обратить внимание на систему ГРМ. Если обрыв произошел из-за износа или неправильной установки ремня или цепи, необходимо провести полную замену всех компонентов системы, включая натяжители и ролики. Это поможет избежать повторных поломок и обеспечит стабильную работу двигателя в будущем.
В заключение, ремонт и замена поврежденных клапанов — это сложный и трудоемкий процесс, требующий профессионального подхода. Правильная диагностика, качественные запчасти и соблюдение всех технологических процессов помогут восстановить двигатель и продлить его срок службы.
Вопрос-ответ
Почему загибает клапана при обрыве ГРМ?
При обрыве ремня распределительный вал остановится, а коленчатый вал двигателя продолжит свое движение посредством передачи крутящего момента от колес к двигателю авто. Результатом данной поломки будет то, что поршни на большой скорости ударятся о клапана головки и загнут, либо вовсе поломают их.
Гнутся ли клапаны при обрыве цепи ГРМ?
Обрыв ремня или цепи ГРМ может привести к столкновению поршней с открытыми клапанами, что приведёт к серьёзным внутренним повреждениям. Это может привести к погнутым клапанам, повреждению поршней и, в тяжёлых случаях, к трещине в блоке цилиндров.
От чего гнутся клапана?
Главная причина, почему гнет клапаны, – обрыв ремня. В этом случае поршни, которые двигаются в верхней точке, «встречаются» с клапанами, находящимися в камере сгорания. Точно узнать, погнулись ли клапаны, можно, измерив компрессию в цилиндре.
Советы
СОВЕТ №1
Регулярно проверяйте состояние ремня ГРМ. Обратите внимание на его износ, трещины и другие повреждения. Замена ремня в соответствии с рекомендациями производителя поможет избежать его обрыва и, как следствие, повреждения клапанов.
-
Читайте также:
СОВЕТ №2
Следите за интервалами замены масла и фильтров. Некачественное масло или его недостаток могут привести к перегреву двигателя и преждевременному износу компонентов ГРМ, что увеличивает риск обрыва ремня.
СОВЕТ №3
Обращайте внимание на шумы и вибрации двигателя. Если вы заметили необычные звуки, это может быть признаком проблем с ГРМ. Не откладывайте диагностику и ремонт, чтобы избежать серьезных повреждений.
СОВЕТ №4
При замене ремня ГРМ также заменяйте натяжитель и ролики. Эти компоненты работают в паре с ремнем и их износ может привести к неправильной работе системы, что увеличивает риск обрыва.
