Выхлопная система автомобиля обеспечивает его эффективную работу и соблюдение экологических норм. Она отводит отработавшие газы, снижает уровень шума и минимизирует вредные выбросы. В статье рассмотрим основные элементы выхлопной системы: выпускной коллектор, приёмная труба, пламегаситель, лямбда-зонд, сажевый фильтр, резонатор и задний глушитель, а также их работу и возможные неисправности. Понимание этих компонентов поможет владельцам автомобилей лучше заботиться о своих транспортных средствах и своевременно выявлять проблемы.
Из чего состоит выхлопная система
Ключевыми задачами системы отведения выхлопных газов являются:
- уменьшение шума, создаваемого автомобилем;
- снижение токсичности выхлопов (в настоящее время этот аспект строго контролируется как автопроизводителями, так и законодательными органами многих стран);
- предотвращение попадания газов в салон автомобиля;
- возможность установки индивидуальных глушителей для создания уникального стиля автомобиля.

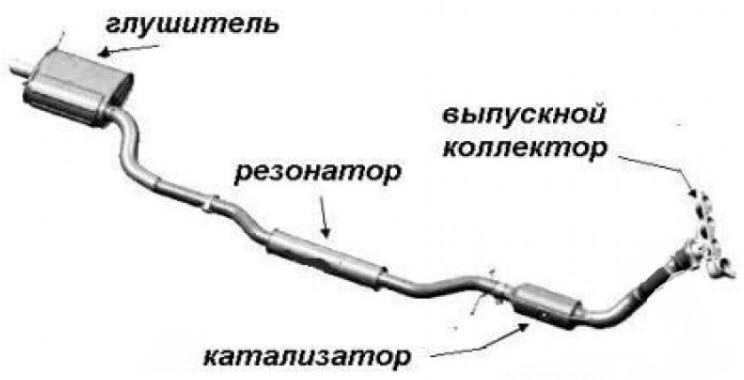

Вся система состоит из нескольких компонентов, каждый из которых выполняет свою специфическую функцию. Давайте подробнее рассмотрим каждый из них.
Эксперты в области автомобильной техники подчеркивают, что выхлопная система играет ключевую роль в работе двигателя. Основные элементы системы включают коллектор, каталитический нейтрализатор, глушитель и трубы. Коллектор собирает отработанные газы из цилиндров и направляет их в нейтрализатор, где происходит очистка от вредных веществ. Затем газы проходят через глушитель, который снижает уровень шума и помогает контролировать давление в системе. Правильная работа всех этих компонентов обеспечивает не только эффективность двигателя, но и соблюдение экологических норм. Специалисты отмечают, что регулярное обслуживание выхлопной системы способствует увеличению срока службы автомобиля и снижению его воздействия на окружающую среду.
Выпускной коллектор

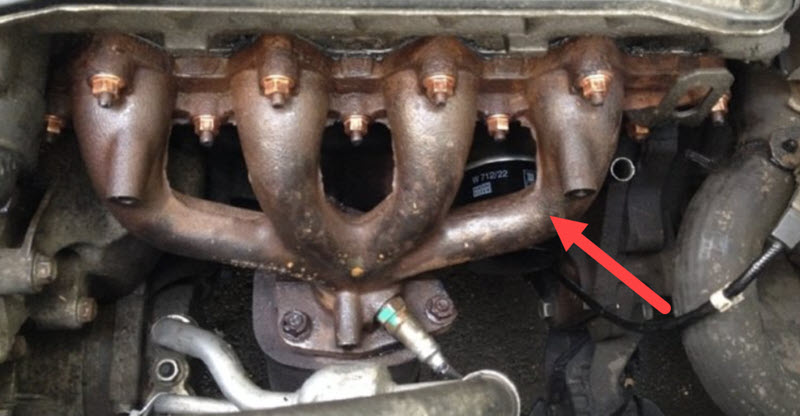

Выпускной коллектор — это элемент, который собирает выхлопные газы из камер сгорания двигателя и направляет их дальше по системе. Он состоит из нескольких трубок, которые плавно соединяются в одну.
Количество трубок зависит от числа цилиндров двигателя автомобиля. Кроме того, коллектор выполняет функцию продувки камер сгорания в момент открытия клапанов.
Большинство выпускных коллекторов изготавливаются из чугуна, который является надежным и прочным материалом, способным выдерживать нагрузки на протяжении длительного времени.
Выбор чугуна также объясняется тем, что коллектор работает при высоких температурах, и этот материал отлично справляется с такими условиями.
| Элемент выхлопной системы | Назначение | Принцип работы |
|---|---|---|
| Выпускной коллектор | Сбор отработанных газов из цилиндров двигателя | Соединяет выпускные каналы головки блока цилиндров в одну трубу, направляя газы в дальнейшие элементы системы. |
| Каталитический нейтрализатор (катализатор) | Очистка выхлопных газов от вредных примесей | Содержит драгоценные металлы (платина, палладий, родий), которые при нагреве вызывают химические реакции, превращающие токсичные вещества (CO, NOx, углеводороды) в менее вредные (CO2, N2, H2O). |
| Резонатор (предварительный глушитель) | Снижение уровня шума и пульсаций выхлопных газов | Использует акустические принципы (интерференция звуковых волн) для частичного гашения шума до попадания газов в основной глушитель. |
| Глушитель (основной) | Максимальное снижение уровня шума выхлопных газов | Состоит из нескольких камер и перфорированных труб, которые отражают и поглощают звуковые волны, значительно снижая шум. |
| Выхлопная труба | Вывод очищенных и охлажденных газов в атмосферу | Обеспечивает направленный отвод газов от автомобиля, часто имеет декоративную насадку. |
| Лямбда-зонд (кислородный датчик) | Измерение содержания кислорода в выхлопных газах | Генерирует электрический сигнал, который передается в электронный блок управления двигателем (ЭБУ) для корректировки топливовоздушной смеси, обеспечивая оптимальную работу катализатора. |
| Гофра (гибкое соединение) | Компенсация вибраций и температурных расширений | Представляет собой гибкий элемент, предотвращающий передачу вибраций от двигателя на выхлопную систему и компенсирующий изменения длины труб при нагреве. |
Интересные факты
Вот несколько интересных фактов о выхлопной системе автомобиля:
Читайте также:
-
Функция катализатора: Катализатор, который является частью выхлопной системы, играет ключевую роль в снижении вредных выбросов. Он преобразует токсичные газы, такие как угарный газ (CO), углеводороды (HC) и оксиды азота (NOx), в менее вредные вещества, такие как углекислый газ (CO2) и водяные пары. Это позволяет автомобилям соответствовать строгим экологическим стандартам.
-
Звук выхлопа: Выхлопная система также влияет на звук, который издает автомобиль. Разные конструкции и материалы, используемые в выхлопных системах, могут создавать различные звуковые характеристики. Например, спортивные автомобили часто имеют более агрессивный и громкий звук благодаря использованию менее изолирующих глушителей и более прямых труб.
-
Роль в производительности: Эффективная выхлопная система может значительно повысить производительность двигателя. Оптимизированные выхлопные трубы уменьшают сопротивление потоку газов, что позволяет двигателю работать более эффективно и развивать большую мощность. Это объясняет, почему многие автолюбители устанавливают спортивные выхлопные системы для улучшения динамики своих автомобилей.
Приемная труба

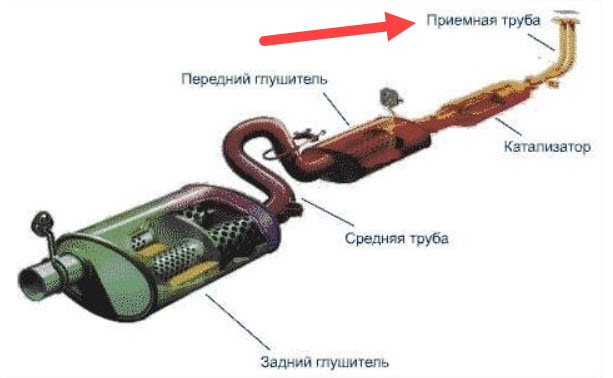

Приемная труба, которую также называют коллекторной или «штанами», а иногда и «пауком», получила такие необычные названия благодаря своему характерному внешнему виду.
Этот элемент системы предназначен для отвода отработанных газов от коллектора и их дальнейшей транспортировки, однако у него есть несколько функций, которые могут быть не всем известны:
- она служит постепенным охладителем выхлопных газов и должна выдерживать значительные температурные колебания;
- при условии, что все узлы и агрегаты функционируют правильно, труба способствует эффективному выведению отработанных газов из камер сгорания;
- она оптимизирует давление в процессе детонации топлива, что способствует увеличению мощности автомобиля.
При выборе приемной трубы особенно важны ее диаметр и материал, из которого она изготовлена.
Пламегаситель
Пламегаситель, также известный как предварительный глушитель, служит для поглощения энергии выхлопных газов и снижения их температуры.
Внутри устройства поток газов замедляется, что защищает последующие узлы от ударных нагрузок. Кроме того, одной из его дополнительных функций является уменьшение уровня шума в системе.
Наилучшими считаются пламегасители, изготовленные из термостойкой стали и имеющие двухслойный корпус. Эти устройства могут эффективно функционировать при температурах около 1300°C.
Лямбда-зонд

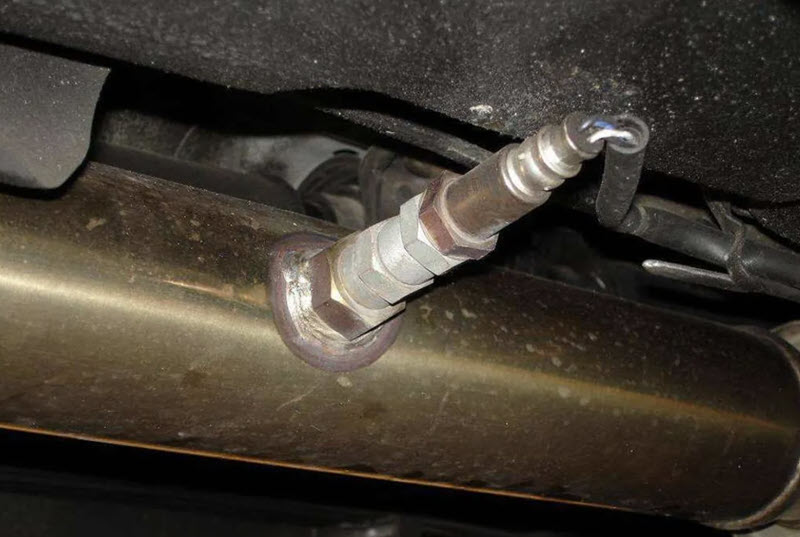

Лямбда-зонд представляет собой электрический сенсор, который измеряет уровень кислорода в выхлопных газах.
Эти данные он отправляет в электронный блок управления, который, основываясь на полученной информации, может либо обогатить, либо обеднить топливную смесь.
Лямбда-зонд устанавливается прямо в корпусе выпускного коллектора и состоит из двух электродов — внутреннего и внешнего. Сравнение показаний этих электродов передается в ЭБУ.
Сажевый фильтр
Согласно названию, сажевый фильтр играет важную роль в предотвращении выброса вредных веществ в атмосферу. Эти устройства начали широко использоваться с 2001 года, и изначально их устанавливали только на дизельные автомобили.
Со временем сажевые фильтры начали устанавливать и на бензиновые машины, что стало ответом на увеличение количества автомобилей на дорогах. Интересно, что такие фильтры располагаются сразу за выпускным коллектором.

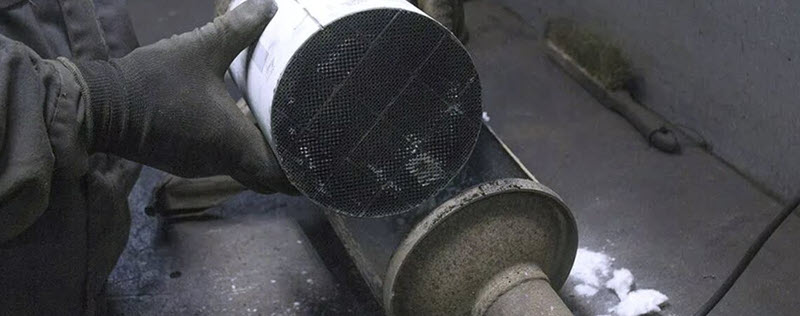

Фильтр представляет собой керамическую конструкцию, содержащую множество микроканалов, на стенках которых и происходит задержка сажи. Он способен очищать выхлопные газы, удаляя до 90% вредных частиц.
Резонатор

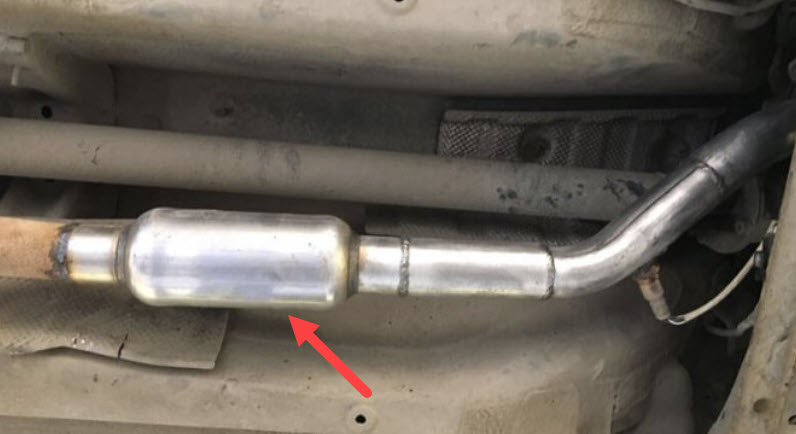

Этот устройство находится непосредственно за приемной трубой. Его основная задача заключается в уменьшении уровня шума и частичном гашении вибраций. Кроме того, оно также выполняет роль выравнивателя давления в системе и значительно снижает температуру внутри нее.
Снаружи резонатор выглядит как увеличенный цилиндр по сравнению с приемной трубой.
-
Читайте также:
Внутреннее строение устройства состоит из перфорированных направляющих и перегородок, которые обеспечивают эффективное подавление шума.
Задний глушитель

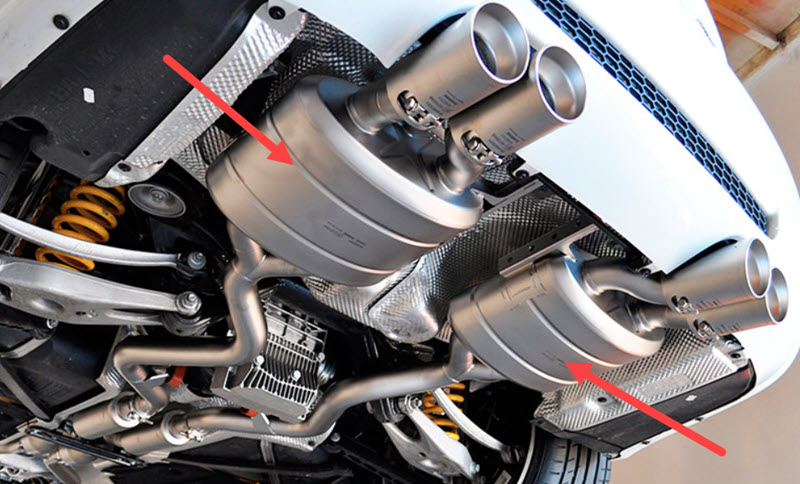

Задний глушитель представляет собой завершающий элемент всей системы выхлопа. Его основная функция заключается в уменьшении уровня шума и отводе газов в атмосферу.

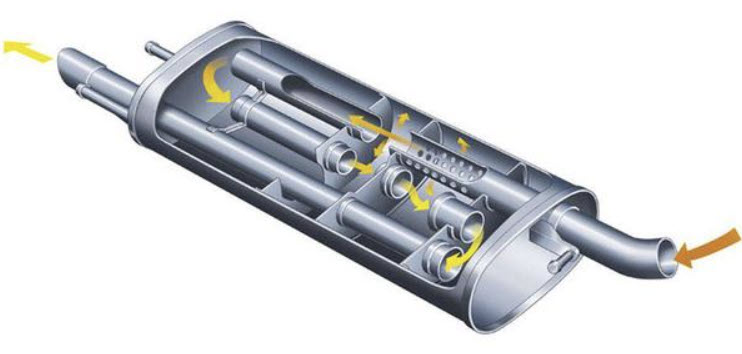

На первый взгляд, глушители напоминают резонаторы, однако их внутреннее устройство отличается. Внутри глушителя находится поглотитель, который может быть выполнен из стекловаты или аналогичного по составу материала.
Чаще всего глушители производятся из стали, хотя встречаются и алюминиевые модели, которые стоят значительно дороже.
Принцип работы системы выхлопа
Система выхлопа начинает функционировать с приема газов через выпускной коллектор, который соединен с камерами сгорания цилиндров.
На этом этапе лямбда-зонд измеряет состав топливной смеси и передает данные на электронный блок управления (ЭБУ).
Затем выхлопные газы проходят через сажевый фильтр, пламегаситель и резонатор, что способствует снижению энергии и температуры выхлопа. В конечном итоге, очищенные газы через глушитель выбрасываются в атмосферу.
Неисправности элементов
Среди неисправностей выпускного коллектора можно выделить коррозию и прогорание, вызванные высокими температурами.
Часто причиной проблем с приемной трубой становятся ее соединительные прокладки.
Лямбда-зонд может выйти из строя по нескольким причинам:
- использование некачественного топлива;
- попадание масла в систему выхлопа;
- неправильная настройка работы зажигания.
Если пламегаситель ломается, его восстановление становится невозможным. Это может происходить как из-за выгорания внутренней части, так и из-за ее закупоривания.
Основные проблемы резонатора и глушителя схожи с неисправностями коллектора — они подвержены воздействию высоких температур, что приводит к их выгоранию изнутри или прогоранию насквозь.
Влияние выхлопной системы на производительность двигателя
Выхлопная система автомобиля играет ключевую роль в производительности двигателя, так как она отвечает за отвод отработанных газов, снижение уровня шума и минимизацию вредных выбросов. Эффективная работа выхлопной системы может значительно повлиять на мощность и крутящий момент двигателя, а также на его экономичность.
Одним из основных факторов, влияющих на производительность двигателя, является сопротивление, создаваемое выхлопной системой. Чем меньше сопротивление, тем легче отработанным газам покинуть цилиндры, что позволяет двигателю работать более эффективно. Это достигается за счет оптимизации диаметра труб, формы и длины выхлопных коллекторов, а также использования высокопроизводительных катализаторов и глушителей.
Кроме того, выхлопная система влияет на обратную связь с двигателем. Правильная настройка системы может улучшить наполнение цилиндров свежим воздухом, что, в свою очередь, способствует увеличению мощности. Например, системы с переменной геометрией могут изменять поток газов в зависимости от оборотов двигателя, что позволяет поддерживать оптимальные условия для сгорания топлива на разных режимах работы.
Также стоит отметить, что выхлопная система может влиять на звук работы двигателя. Многие автолюбители предпочитают более агрессивный и спортивный звук, который может быть достигнут за счет изменения конструкции глушителей и использования специальных резонаторов. Однако важно помнить, что изменение звука не всегда означает улучшение производительности. В некоторых случаях, например, при установке слишком громкого глушителя, может возникнуть потеря мощности из-за увеличения сопротивления.
Кроме того, выхлопная система играет важную роль в соблюдении экологических норм. Современные автомобили оснащены катализаторами и фильтрами твердых частиц, которые помогают снизить уровень вредных выбросов. Эффективная работа этих компонентов также может повлиять на производительность двигателя, так как их засорение или повреждение может привести к увеличению сопротивления и снижению мощности.
В заключение, выхлопная система является важным элементом, который напрямую влияет на производительность двигателя. Оптимизация ее конструкции и правильная настройка могут значительно улучшить характеристики автомобиля, повысить его мощность и экономичность, а также снизить уровень вредных выбросов. Поэтому при модернизации или ремонте выхлопной системы важно учитывать все аспекты, чтобы достичь наилучших результатов.
Вопрос-ответ
Принцип работы выхлопной системы автомобиля?
Принцип работы выхлопной системы. Из двигателя в цилиндры поступает топливная смесь, которая впрыскивается через открываемые заслонки. Происходит процесс сгорания, во время которого неизменно выделяются продукты горения. Нагнетаемые высоким давлением образуемые газы поступают в автомобильный коллектор.
Из каких элементов состоит глушитель автомобиля?
Передний глушитель. Данная часть состоит из сеток, отверстий и решеток, которые снижают резонансность выхлопных газов, замедляют их движение, снижают температуру. Задний глушитель является основным элементом, который уменьшает шум от работы двигателя и движения выхлопных газов.
Какую функцию выполняет каждая часть выхлопной системы?
Выпускной коллектор собирает газы, каталитический нейтрализатор делает своё дело, а выхлопная труба переносит очищенные газы в глушитель и далее. Представьте себе систему в виде ряда труб, каждая из которых имеет свою особую функцию — максимально чистый вывод газов из автомобиля в окружающую среду.
Советы
СОВЕТ №1
Регулярно проверяйте состояние выхлопной системы. Обратите внимание на наличие ржавчины, трещин или утечек, так как это может негативно сказаться на работе двигателя и экологии.
СОВЕТ №2
Используйте качественное топливо. Некачественное топливо может привести к образованию отложений в выхлопной системе, что снижает ее эффективность и может вызвать поломки.
СОВЕТ №3
Обратите внимание на звук выхлопа. Если вы заметили изменения в звуке, такие как громкий или необычный шум, это может быть признаком неисправности, и стоит обратиться к специалисту для диагностики.
СОВЕТ №4
Не игнорируйте предупреждающие сигналы на приборной панели. Если загорается индикатор, связанный с системой выхлопа или двигателем, немедленно проведите диагностику, чтобы избежать серьезных проблем.
