Датчик фаз, или датчик положения распредвала, важен для инжекторного двигателя, обеспечивая управление фазами газораспределения и оптимизацию сгорания топлива. В статье рассмотрим устройство и принцип работы этого элемента, основные причины неисправностей и методы диагностики. Знание о работе датчика фаз и его неисправностях поможет автовладельцам и специалистам по ремонту двигателей своевременно выявлять проблемы и поддерживать производительность автомобиля.
Предназначение датчика фазы в инжекторном моторе
Фазой в данном контексте является угловое положение распредвала относительно определенной начальной точки (репера). Это положение механически связано с фазой коленчатого вала через заранее установленное передаточное отношение привода.
В четырехтактном двигателе каждый рабочий цикл включает два оборота коленчатого вала, в результате чего распредвал совершает один полный оборот, после чего процесс повторяется. При таком соотношении все моменты открытия и закрытия клапанов четко определены, хотя каждый поршень дважды достигает верхней и нижней мертвых точек (ВМТ и НМТ).
Если электронный блок управления (ЭБУ) будет иметь информацию только о фазе (текущем угловом положении) коленвала, он не сможет различить ВМТ тактов сжатия и выпуска.
Старые двигатели с такой конфигурацией осуществляли впрыск топлива на форсунки дважды за цикл. Один из импульсов приходился на ВМТ сжатия, когда клапаны были закрыты, и распыленное топливо бесполезно накапливалось во впускном коллекторе. Этот процесс назывался попарно-параллельным впрыском. Двигатель работал, но его эффективность оставляла желать лучшего.
Точное определение момента впрыска стало возможным благодаря внедрению датчика положения распредвала или датчика фаз (ДПРВ или ДФ).
Теперь топливо не задерживается перед закрытым впускным клапаном, что значительно улучшает характеристики двигателя. Такой метод впрыска получил название фазированного.
Введение ДФ также повысило надежность работы двигателя. Отказ датчика положения коленвала (ДПКВ) больше не является критичным, и на многих двигателях ДФ стал основным, а ДПКВ — вспомогательным.
Эксперты в области автомобильной техники отмечают, что неисправности датчика фаз могут существенно повлиять на работу двигателя внутреннего сгорания. Основные симптомы, указывающие на проблемы с датчиком, включают нестабильную работу двигателя, трудности с запуском и увеличение расхода топлива. Для диагностики состояния датчика специалисты рекомендуют использовать мультиметр для проверки его сопротивления и напряжения. Также важно обратить внимание на наличие механических повреждений и загрязнений, которые могут нарушить его работу. В некоторых случаях полезно провести тестирование с помощью сканера, чтобы выявить ошибки в системе управления двигателем. Регулярная проверка и своевременная замена неисправных датчиков помогут избежать серьезных поломок и продлить срок службы двигателя.
Конструкция

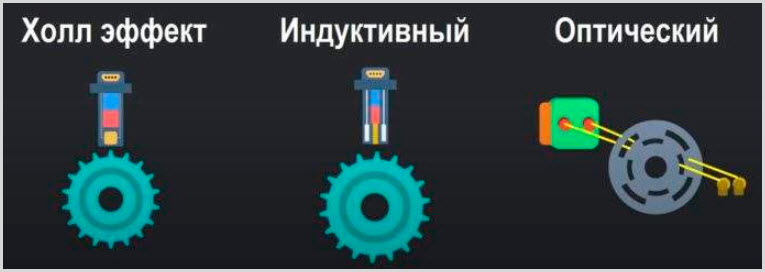

Датчик фаз может работать на основе электромагнитной индукции, где катушка с магнитным сердечником фиксирует движение зубцов реперного диска. Однако чаще применяется более точный датчик, основанный на эффекте Холла.
Читайте также:
Датчик Холла состоит из постоянного магнита и полупроводникового кристалла, помещенных в пластиковый корпус, который реагирует на магнитное поле.

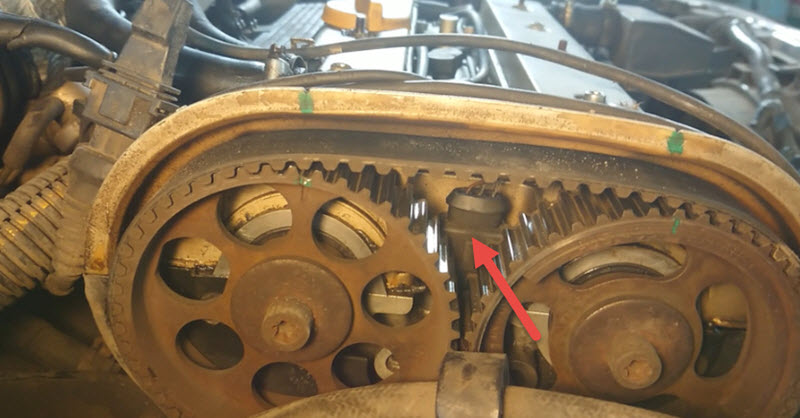

На распредвале установлен задающий реперный диск, который может иметь стальные зубцы, выступы или прорези. Когда происходит появление или исчезновение ферромагнитной связи между магнитом и кристаллом Холла, это вызывает электрический импульс на выходе полупроводника.

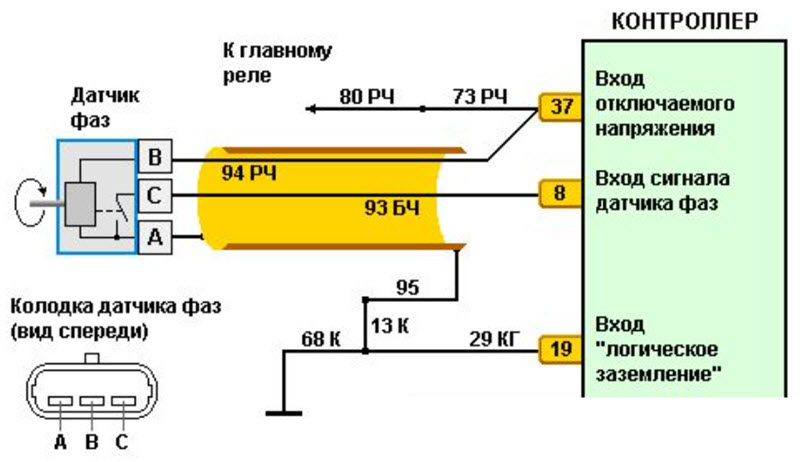

Данный сигнал усиливается и обрабатывается триггером Шмитта, после чего он управляет транзисторным ключом с открытым коллектором, который соединен с сигнальным контактом разъема.
Остальные два контакта предназначены для подачи положительного и отрицательного питания датчику от электронного блока управления (ЭБУ).
| Признак неисправности | Возможная причина | Способ проверки |
|---|---|---|
| Двигатель не заводится или заводится с трудом | Неправильные показания датчика фаз | Проверка осциллографом сигнала датчика фаз |
| Неустойчивая работа двигателя на холостом ходу | Обрыв или короткое замыкание в цепи датчика фаз | Проверка сопротивления датчика фаз мультиметром |
| Снижение мощности двигателя, повышенный расход топлива | Загрязнение или повреждение датчика фаз | Визуальный осмотр датчика фаз, очистка при необходимости |
| Ошибки P0340, P0341, P0342, P0343 в ЭБУ | Неисправность самого датчика фаз | Замена датчика фаз на заведомо исправный |
| Двигатель глохнет при движении | Нестабильный сигнал датчика фаз | Проверка проводки и разъемов датчика фаз на предмет повреждений |
| Повышенная вибрация двигателя | Неправильная установка датчика фаз | Проверка правильности установки датчика фаз согласно мануалу |
| Пропуски зажигания в цилиндрах | Некорректные данные о положении распредвала | Проверка синхронизации коленчатого и распределительного валов |
Интересные факты
Вот несколько интересных фактов о неисправностях и проверке датчика фаз в двигателях внутреннего сгорания (ДВС):
-
Роль датчика фаз: Датчик фаз играет ключевую роль в системе управления двигателем, обеспечивая синхронизацию работы распредвала и коленчатого вала. Его неисправность может привести к неправильному зажиганию, что, в свою очередь, может вызвать потерю мощности, увеличение расхода топлива и даже повреждение двигателя.
-
Методы проверки: Один из самых простых способов проверки датчика фаз — это использование осциллографа. С его помощью можно визуализировать сигнал, который датчик отправляет в блок управления двигателем. Нормальный сигнал будет представлять собой четкую периодическую волну, в то время как неисправный датчик может выдавать искаженные или отсутствующие сигналы.
-
Симптомы неисправности: Неисправный датчик фаз может проявляться через различные симптомы, такие как трудности с запуском двигателя, нестабильная работа на холостом ходу, а также загорание индикатора «Check Engine». В некоторых случаях, если датчик полностью выйдет из строя, двигатель может вообще не запуститься, так как система не сможет определить правильное время зажигания.
Эти факты подчеркивают важность регулярной диагностики и обслуживания датчиков фаз для обеспечения надежной работы двигателя.
Как работает датчик фаз
Сигнал, поступающий с выхода датчика фаз, передается на вход блока управления. Это позволяет контроллеру получать данные о положении распредвала в заданный момент времени.
Данный сигнал может использоваться как самостоятельно, так и в сочетании с сигналом от датчика положения коленчатого вала (ДПКВ).
Определив скорость вращения валов и фазу сигнала, можно вычислить моменты, когда необходимо подать искру зажигания и открыть форсунку в каждом цилиндре отдельно. Кроме того, эти управляющие параметры могут корректироваться в зависимости от текущего режима работы двигателя.
Причины неисправности
Датчик отличается высокой надежностью, однако условия его эксплуатации могут быть довольно сложными для электроники, предназначенной для гражданского использования.
Это приводит к различным поломкам:
- повреждение контактов из-за длительных вибраций;
- сбои в электронной схеме из-за постоянных температурных колебаний в широком диапазоне;
- влияние агрессивных нефтепродуктов;
- потеря контакта вследствие коррозии;
- обрывы и короткие замыкания в проводах.
Неисправность датчика может проявляться по-разному, в зависимости от конкретной модели автомобиля. Это может привести либо к автоматическому переключению с фазированного впрыска на попарно-параллельный, либо к полной остановке двигателя.
Если бензин поступает, искра присутствует, а двигатель не запускается, в первом случае вы можете заметить увеличение расхода топлива, снижение мощности и задержки при запуске. Система самодиагностики переведет электронный блок управления в аварийный режим, зафиксировав код ошибки и активировав контрольную лампу.
Способы диагностики
Самый простой способ проверки заключается в установке заменяющего исправного датчика. Однако при этом не осуществляется проверка всей цепи до разъема ЭБУ.

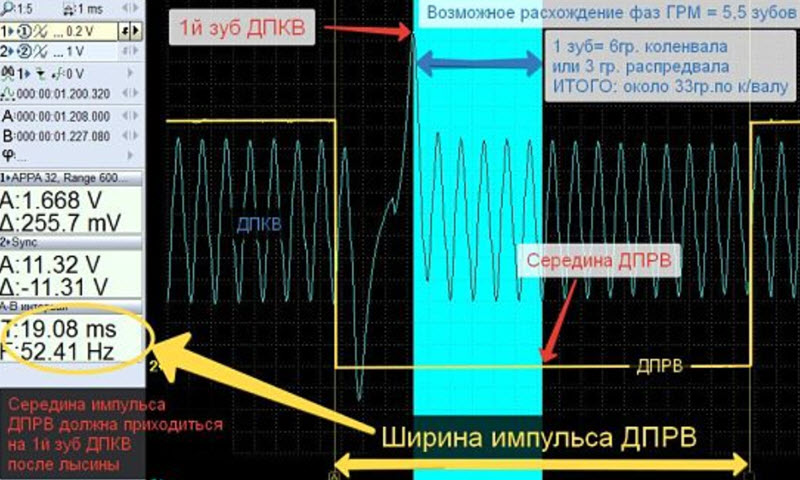

Если необходима более детальная диагностика, включая проверку состояния проводки, то применяется запоминающий многоканальный осциллограф в составе моторного стенда. С его помощью снимаются входные сигналы ЭБУ, которые затем анализируются на предмет их формы и синхронизации.
Датчик, работающий по принципу эффекта Холла, также позволяет проводить статическую проверку. Для этого к его выходу подключается мультиметр или осциллограф, после чего в рабочую зону подносится любой ферромагнитный объект.
При его перемещении датчик должен переключаться между логическим нулем и единицей. Конечно, перед этим на его контакты подается и проверяется напряжение питания.
Ремонт и замена датчика фаз
Датчик фаз (или датчик положения распредвала) является важным элементом системы управления двигателем внутреннего сгорания (ДВС). Он отвечает за определение положения распредвала, что позволяет ECU (электронному блоку управления) корректно управлять временем впрыска топлива и зажигания. Если датчик фаз выходит из строя, это может привести к различным неисправностям в работе двигателя, таким как потеря мощности, нестабильная работа на холостом ходу и увеличение расхода топлива.
При диагностике неисправностей датчика фаз важно учитывать, что его замена может быть не единственным решением проблемы. Сначала необходимо провести тщательную проверку, чтобы исключить другие возможные причины неисправностей. К ним могут относиться проблемы с проводкой, соединениями, а также неисправности других датчиков, таких как датчик коленчатого вала.
Если после проверки было установлено, что датчик фаз действительно неисправен, его замена может быть выполнена в несколько этапов:
- Подготовка: Перед началом работ необходимо отключить аккумулятор, чтобы избежать короткого замыкания и повреждения электроники.
- Демонтаж старого датчика: В зависимости от конструкции двигателя, доступ к датчику может быть затруднен. В некоторых случаях может потребоваться снять крышку клапанов или другие элементы, чтобы получить доступ к датчику. Важно аккуратно открутить крепежные болты и отсоединить электрический разъем.
- Установка нового датчика: Установите новый датчик фаз на место старого, убедившись, что он правильно зафиксирован и подключен. При установке рекомендуется использовать новые прокладки или уплотнители, если они предусмотрены конструкцией.
- Проверка работоспособности: После установки нового датчика необходимо подключить аккумулятор и запустить двигатель. Важно проверить, работает ли двигатель стабильно, и нет ли ошибок в системе управления. Для этого можно использовать диагностический сканер, который покажет наличие или отсутствие ошибок в памяти ECU.
Важно отметить, что замена датчика фаз может потребовать калибровки или адаптации в некоторых автомобилях. Это связано с тем, что ECU может требовать обновления данных о новом датчике для корректной работы системы. В таких случаях рекомендуется обратиться к специалистам или использовать специализированное оборудование для выполнения этой процедуры.
В заключение, замена датчика фаз — это важная процедура, которая требует внимательности и аккуратности. Правильная диагностика и установка нового датчика помогут избежать дальнейших проблем с работой двигателя и обеспечат его надежную эксплуатацию.
Вопрос-ответ
Каковы основные признаки неисправности датчика фаз в двигателе внутреннего сгорания?
Основные признаки неисправности датчика фаз могут включать затрудненный запуск двигателя, нестабильную работу на холостом ходу, потерю мощности при ускорении и появление ошибок в системе управления двигателем. Также может наблюдаться увеличение расхода топлива и выбросы вредных веществ.
Какие методы проверки датчика фаз можно использовать для диагностики его состояния?
Для проверки датчика фаз можно использовать мультиметр для измерения сопротивления и напряжения на выходе датчика. Также можно провести диагностику с помощью сканера, который считывает коды ошибок и параметры работы двигателя. Визуальный осмотр на наличие повреждений или коррозии также может помочь в выявлении неисправностей.
-
Читайте также:
Как часто следует проверять датчик фаз в двигателе?
Рекомендуется проверять датчик фаз в рамках регулярного технического обслуживания автомобиля, обычно каждые 30 000 — 50 000 километров пробега. Однако, если возникают подозрения на неисправность, проверку следует провести незамедлительно, независимо от пробега.
Советы
СОВЕТ №1
Перед началом проверки датчика фаз обязательно ознакомьтесь с технической документацией вашего автомобиля. В ней могут быть указаны специфические параметры и способы проверки, которые помогут избежать ошибок.
СОВЕТ №2
Используйте мультиметр для проверки сопротивления датчика фаз. Это поможет определить, работает ли датчик корректно. Сравните полученные значения с нормами, указанными в руководстве по эксплуатации.
СОВЕТ №3
Обратите внимание на состояние проводки и разъемов, соединяющих датчик фаз с ЭБУ. Часто неисправности могут быть вызваны поврежденными проводами или корродированными контактами, что легко проверить визуально.
СОВЕТ №4
Если после проверки датчика фаз вы не обнаружили явных неисправностей, проведите диагностику ЭБУ. Иногда проблемы могут быть связаны с программным обеспечением или другими компонентами системы зажигания и впрыска.
