Назначение, принцип работы и устройство системы VANOS от BMW: подробный обзор

Система ВАНОС (Variable Nockenwellen Steuerung) от BMW изменяет фазы газораспределения, улучшая характеристики двигателей. В статье рассмотрим назначение, устройство и принцип работы ВАНОС на современных моторах BMW. Узнаете о расположении системы, её влиянии на производительность и экономичность двигателя, а также распространённых неисправностях. Эта информация полезна владельцам BMW и специалистам по ремонту, стремящимся понять работу современных двигателей.

Что из себя представляет система Vanos

Система VANOS является инновационной технологией, которая отвечает за переменное управление распределительными валами в двигателях внутреннего сгорания.

Эта разработка принадлежит компании BMW и используется в их автомобилях. Она позволяет изменять фазы газораспределения как на входе, так и на выходе из цилиндра.

Главная задача системы заключается в повышении эффективности и производительности двигателя.

Регулировка фаз может варьироваться в зависимости от таких факторов, как скорость вращения мотора, нагрузка, температура и другие параметры, что позволяет оптимизировать работу двигателя в различных условиях.

Система VANOS от BMW представляет собой инновационное решение, направленное на оптимизацию работы двигателей внутреннего сгорания. Эксперты отмечают, что основное назначение VANOS заключается в изменении фаз газораспределения, что позволяет улучшить характеристики двигателя на различных режимах работы. Принцип действия системы основан на использовании гидравлических механизмов, которые регулируют положение распредвалов в зависимости от оборотов двигателя и нагрузки. Это обеспечивает более эффективное сгорание топливной смеси, что, в свою очередь, способствует увеличению мощности и снижению расхода топлива. Устройство VANOS включает в себя несколько ключевых компонентов, таких как соленоиды, насосы и специальные шестерни, которые взаимодействуют друг с другом для достижения оптимальных параметров работы двигателя. В результате применения этой технологии, автомобили BMW демонстрируют выдающиеся динамические характеристики и повышенную экономичность, что делает их привлекательными для автолюбителей.

Принцип работы системы VANOS

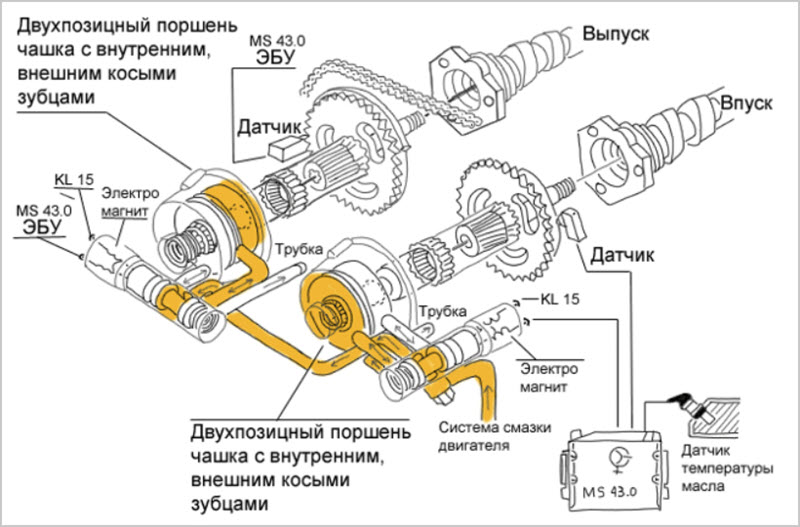

Устройство и основные элементы Ванос

Система включает в себя несколько ключевых компонентов:

• Регулируемые распределительные валы. Эти элементы способны изменять свое положение относительно коленчатого вала, что позволяет оптимизировать распределение газов.

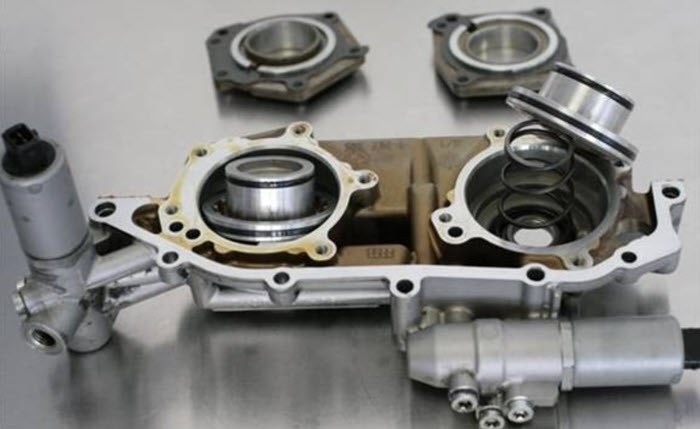

• Гидравлический регулятор. Он отвечает за управление движением регулируемых распределительных валов. В его конструкции предусмотрен поршень, который перемещается под воздействием давления масла.
• Масляный насос и система подачи масла. Для корректной работы гидравлического регулятора необходимо поддерживать стабильное давление масла. Данный компонент обеспечивает подачу масла в систему VANOS, а система подачи масла гарантирует равномерное распределение смазки по гидравлическому регулятору.
• Электронная система управления. Она анализирует различные параметры (обороты двигателя, нагрузка, температура) и принимает решения о необходимости внесения изменений. Эта система управляет объемом масла, поступающего к гидравлическому регулятору.

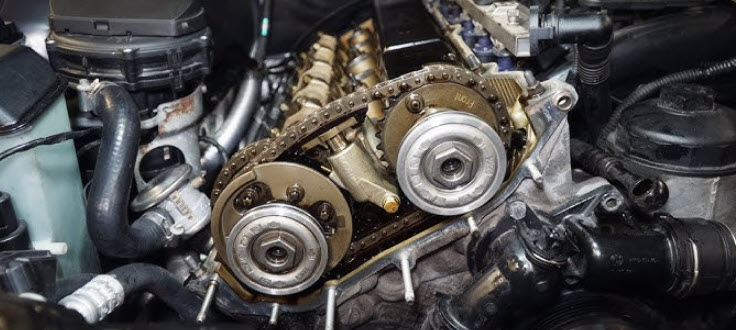

• Распределительные шестерни и цепи. Эти механические компоненты передают вращательное движение от коленчатого вала к распредвалам.

Интересные факты

Система VANOS (Variable Nockenwellensteuerung) от BMW — это система изменения фаз газораспределения, которая значительно улучшает характеристики двигателей. Вот несколько интересных фактов о ней:

1. Динамическое управление: Система VANOS позволяет изменять угол опережения впуска и выпуска в зависимости от оборотов двигателя и нагрузки. Это обеспечивает оптимизацию работы двигателя на разных режимах, улучшая как мощность, так и экономию топлива. Например, при низких оборотах система может увеличить крутящий момент, а при высоких — повысить мощность.

2. Два типа VANOS: Существует два основных типа системы VANOS — односторонний (для впускного распредвала) и двухсторонний (для обоих распредвалов). Двухсторонний VANOS, который был представлен позже, позволяет более точно настраивать фазы газораспределения, что приводит к еще большему улучшению характеристик двигателя.

3. Технология, основанная на гидравлике: Принцип работы VANOS основан на гидравлическом управлении. Система использует масло под давлением для изменения положения распредвала. Это позволяет быстро и точно изменять фазы газораспределения, что делает систему эффективной и надежной. Однако, для правильной работы требуется качественное моторное масло и регулярное техническое обслуживание.

Эти факты подчеркивают важность системы VANOS для повышения производительности и эффективности двигателей BMW.

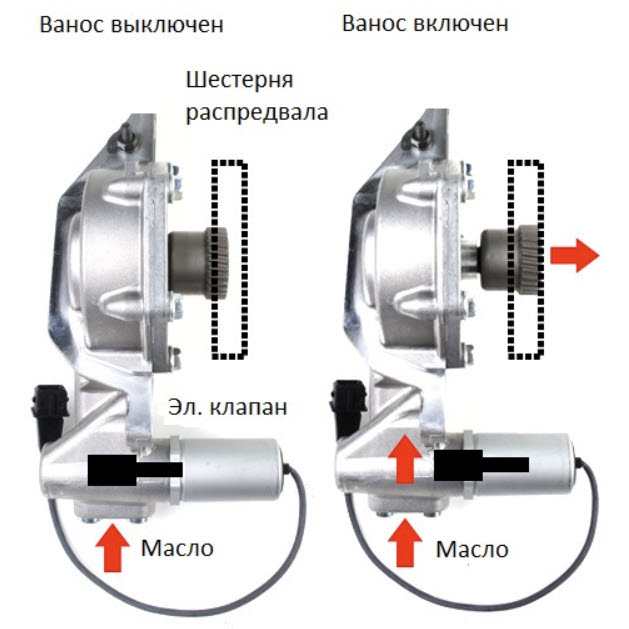

Принцип работы системы

Принцип работы заключается в корректировке фаз газораспределения в зависимости от различных условий, что способствует повышению эффективности работы двигателя.

Ключевые этапы:

• Сбор параметров.
• Принятие решений.
• Управление гидравлическим регулятором.

На основе анализа собранных данных система корректирует положение клапанов, принимая во внимание обороты двигателя и информацию с датчика положения педали акселератора:

• Низкие обороты. Впускные клапаны открываются с задержкой, что способствует улучшению стабильности работы на холостом ходу.
• Средние обороты. Клапаны открываются раньше, что увеличивает крутящий момент и обеспечивает эффективную циркуляцию выхлопных газов в камере сгорания. Это приводит к снижению расхода топлива и уменьшению токсичности выхлопов.
• Высокие обороты. Система задерживает открытие впускных клапанов, чтобы достичь максимальной мощности.

Корректировка фаз газораспределения позволяет оптимизировать работу как впускных, так и выпускных клапанов. Это может привести к улучшению общей эффективности, увеличению крутящего момента, мощности и другим положительным эффектам.

Принцип работы системы VANOS

Преимущества и недостатки Vanos

Плюсы:

• Повышенная производительность.
• Снижение расхода топлива.
• Расширенный диапазон рабочих оборотов.
• Улучшенные динамические характеристики двигателя.

Минусы:

• ВАНОС является сложной механической и электронной системой, и в случае неисправности может потребоваться дорогостоящий и трудоемкий ремонт.
• Со временем и с увеличением пробега компоненты системы изнашиваются, что приводит к снижению эффективности и необходимости регулировок.
• Зависимость от качества масла. Применение некачественного продукта может вызвать сбои в работе системы.

Преимущества ВАНОС очевидны, однако данная технология требует внимательного ухода и регулярного обслуживания.

В противном случае ее эффективность может снизиться, что негативно отразится на управлении автомобилем и других системах. Ремонт неисправной системы представляет собой сложную задачу и может потребовать значительных финансовых затрат.

Типичные неисправности и их симптомы

• Засорение масляных каналов может возникнуть из-за использования некачественных масел. Это проявляется в снижении производительности, нестабильной работе двигателя и трудностях при запуске в холодное время.
• Износ или повреждение гидравлического регулятора также может стать причиной проблем. Типичные симптомы включают стуки в двигателе, потерю мощности и сбои в его работе.
• Неисправности в электронной системе могут проявляться в виде обрывов или окисления контактов, коротких замыканий и других проблем. Основной признак — появление ошибок на приборной панели. К косвенным симптомам относятся нестабильные обороты и проблемы с холостым ходом.
• Износ распределительных валов и шестерен — это неизбежная проблема, которая может возникнуть даже при бережной эксплуатации. Если в моторе начали слышаться стуки и мощность снизилась, это сигнализирует о необходимости замены механических компонентов.
• Неисправность масляного насоса может быть вызвана различными факторами, но главный признак всегда один — низкое давление масла и шум в области насоса.
• Проблемы с датчиками или датчиками положения распределительных валов могут проявляться нестабильными оборотами, ошибками на панели приборов и потерей мощности.

Каждый из этих признаков, даже если они проявляются время от времени, должен насторожить и стать поводом для обращения в сервисный центр.

Не забывайте, что сбой хотя бы одного элемента может негативно сказаться на работе других.

Проще говоря: чем дольше вы откладываете ремонт, тем выше вероятность, что выйдет из строя еще какой-либо смежный узел. В результате вам придется заплатить больше за обслуживание.

Стучит VANOS BMW ремонт ваноса !

Обслуживание и ремонт системы Vanos

Система VANOS, разработанная BMW, представляет собой сложный механизм, который требует регулярного обслуживания для обеспечения оптимальной работы двигателя. Обслуживание системы включает в себя проверку и замену различных компонентов, а также диагностику возможных неисправностей.

Первым шагом в обслуживании системы VANOS является регулярная проверка состояния масла в двигателе. Поскольку система работает на основе гидравлического давления, чистота и уровень масла имеют критическое значение. Загрязненное или недостаточное масло может привести к неправильной работе системы, что, в свою очередь, может вызвать потерю мощности и увеличение расхода топлива.

Кроме того, необходимо следить за состоянием уплотнительных колец и прокладок, которые могут со временем изнашиваться. Утечки масла из-за поврежденных уплотнений могут привести к снижению давления в системе и, как следствие, к ее неисправности. Рекомендуется периодически проверять эти элементы и при необходимости заменять их.

Также важным аспектом является диагностика системы на наличие ошибок. Современные автомобили BMW оснащены бортовыми компьютерами, которые могут выдавать коды ошибок, связанные с работой системы VANOS. Использование диагностического оборудования позволяет быстро выявить проблемы и определить, требуется ли ремонт или замена компонентов.

Если система VANOS требует ремонта, важно понимать, что это может включать в себя замену таких элементов, как соленоиды, которые управляют подачей масла, или самих приводов, отвечающих за изменение фаз газораспределения. Ремонтные работы должны проводиться квалифицированными специалистами, так как неправильная установка или замена компонентов может привести к серьезным повреждениям двигателя.

В заключение, регулярное обслуживание и диагностика системы VANOS являются ключевыми факторами для поддержания ее работоспособности. Важно следить за состоянием масла, уплотнений и проводить своевременную диагностику, чтобы избежать дорогостоящих ремонтов и обеспечить надежную работу двигателя на протяжении всего срока службы автомобиля.

Вопрос-ответ

Как работает система BMW Vanos?

Система VANOS использует давление масла для регулировки фаз газораспределения, управляя опережением и запаздыванием клапанов. Система регулировки фаз газораспределения поворачивает распределительный вал влево или вправо, изменяя положение клапанов при их открытии и закрытии. Ранние модели BMW, оснащенные системой VANOS, были единственными, оснащенными системой VVT на впускном распредвале. Эта система называется Single VANOS.

Что означает VANOS?

VANOS (нем. Variable Nockenwellensteuerung) — автомобильная система изменения фаз газораспределения компании BMW.

Как работает датчик VANOS?

Датчик определяет текущее угловое положение распределительного вала и посылает информацию для сравнивания значения с заданным углом. Для более точной регулировки (например, на двигателях для автоспорта) система VANOS дополняется радиально-поршневым насосом, и давление масла повышается до 100 бар.

Советы

СОВЕТ №1

Изучите техническую документацию вашего автомобиля BMW, чтобы лучше понять, как система VANOS влияет на работу двигателя. Это поможет вам выявить возможные проблемы и правильно интерпретировать симптомы неисправностей.

СОВЕТ №2

Регулярно проверяйте состояние масла в двигателе, так как система VANOS зависит от его качества и уровня. Используйте только рекомендованные производителем масла, чтобы обеспечить оптимальную работу системы.

СОВЕТ №3

Обращайте внимание на изменения в работе двигателя, такие как потеря мощности или нестабильные обороты. Эти симптомы могут указывать на проблемы с системой VANOS, и их лучше решать на ранних стадиях, чтобы избежать более серьезных поломок.

СОВЕТ №4

Если вы планируете проводить диагностику или ремонт системы VANOS самостоятельно, обязательно ознакомьтесь с видеоуроками и форумами, где опытные владельцы BMW делятся своими советами и рекомендациями по обслуживанию этой системы.
