Электромагнитная подвеска автомобиля — это решение, улучшающее управление и комфорт при движении. В статье рассмотрим принцип работы и устройство магнитной подвески, а также различные системы, такие как Bose, SKF и Delphi. Понимание особенностей электромагнитной подвески поможет автолюбителям и специалистам оценить ее преимущества и недостатки, а также сделать осознанный выбор при покупке или модернизации автомобиля.

Что надо знать об электромагнитной подвеске

Наиболее эффективно функционируют узлы и компоненты, которые применяют электромагнитное взаимодействие между своими элементами.

Эти устройства могут очень быстро реагировать на внешние воздействия, получая указания от электронного контроллера.

Эксперты в области автомобильной техники отмечают, что магнитная подвеска представляет собой революционное решение для современных автомобилей, обеспечивая высокую степень комфорта и управляемости. Основное назначение этой системы заключается в активном контроле высоты кузова и жесткости подвески в зависимости от дорожных условий и стиля вождения. Устройство магнитной подвески включает в себя электромагниты, которые регулируют силу магнитного поля, влияя на вязкость специальной жидкости в амортизаторах. Это позволяет мгновенно адаптировать характеристики подвески к изменениям в условиях движения. Работа электромагнитной ходовой части основывается на принципе управления, который обеспечивает оптимальное распределение нагрузки на колеса, что значительно улучшает сцепление с дорогой и снижает риск аквапланирования. Таким образом, магнитная подвеска не только повышает безопасность, но и способствует более плавному и комфортному передвижению.

Принцип работы

Известно, что одинаковые полюса магнитов отталкиваются друг от друга. Если магниты имеют электрическую активацию, то такое устройство называется электромагнитом. Регулируя силу тока, проходящего через обмотки электромагнитов, можно изменять силу их отталкивания.

Всё это открывает возможность использовать конструкцию из нескольких магнитов как эффективную и быструю пружину, поскольку внешний эффект аналогичен работе стальной рессоры или её спирального варианта – пружины.

Электромагнитная пружина обладает уникальным свойством мгновенной реакции на управляющее воздействие. Никакие другие методы не могут обеспечить такую скорость, так как гидравлические и пневматические системы имеют задержки, измеряемые секундами, что недопустимо для быстрого изменения жесткости.

С таким мощным инструментом в подвеске конструкторам остается лишь создать электронный блок управления, оснастить его необходимыми датчиками и разработать соответствующее программное обеспечение для управляющего микрокомпьютера.

Теоретически эта задача вполне решаема, хотя на практике возникают определенные трудности. Как обычно, всё упирается в стоимость. Особенно это актуально для массового производства. Можно разработать идеальную систему, но в условиях серийного выпуска она может оказаться неконкурентоспособной.

Еще один способ внедрения электротехники в подвеску – это использование её в демпфирующих элементах более традиционных гидравлических конструкций.

Здесь можно действовать двумя путями:

• управлять электрогидравлическими клапанами, через которые проходит рабочая жидкость амортизатора. Уменьшение сечения переходного отверстия приводит к увеличению эффективной жесткости узла, и наоборот, амортизатор становится мягче, если масло в нем свободно перетекает;
• аналогичный эффект можно получить, изменяя свойства самой жидкости под воздействием внешнего электромагнитного поля. Существуют специальные смеси, в которых используется принцип пространственной ориентации ферромагнитных частиц.

Второй метод обеспечивает более высокую скорость реакции, но и стоит дороже, так как такие жидкости являются высокотехнологичными и сложными в производстве.

Интересные факты

Вот несколько интересных фактов о магнитной подвеске и ее применении в автомобилях:

1. Принцип работы: Магнитная подвеска использует электромагниты для создания магнитного поля, которое поддерживает автомобиль над дорогой. Это позволяет значительно уменьшить трение и износ, а также обеспечивает более плавный ход, так как подвеска может автоматически адаптироваться к изменениям в дорожных условиях и нагрузке.

2. Активное управление: В отличие от традиционных систем подвески, магнитная подвеска может изменять жесткость и высоту в реальном времени. Это достигается за счет изменения силы тока, проходящего через электромагниты, что позволяет автомобилю мгновенно реагировать на неровности дороги и обеспечивать оптимальный уровень комфорта и безопасности.

3. Экологические преимущества: Магнитная подвеска может способствовать снижению расхода топлива и выбросов CO2. Поскольку такая система уменьшает трение и улучшает аэродинамику автомобиля, это может привести к повышению топливной эффективности, что особенно важно в условиях современных экологических требований и стремления к устойчивому развитию.

Виды магнитных подвесок

Разные компании в сфере разработки выбрали свои уникальные пути, опираясь на внутренние стратегии и конечные цели.

Среди них выделяются концепции подвесок от американской компании Delphi Corporation, известной шведской фирмы SKF, а также идеи профессора Bose, чье имя стало символом высококачественных акустических систем для автомобилей.

Delphi

Относительная простота данной системы не свидетельствует о её примитивности или низкой эффективности.

Хотя электромагниты в этой системе воздействуют лишь на свойства амортизаторной жидкости, их точное влияние на мгновенную жёсткость демпфера придаёт подвеске совершенно новые качества. Скорость изменения характеристик амортизатора здесь значительно превышает таковую у традиционных активных гидравлических демпферов.

Это достигается благодаря специальной жидкости, которая с высокой точностью и эффективностью изменяет свою вязкость под воздействием управляющего тока электромагнита, что устраняет необходимость в изменении жёсткости упругого элемента.

Известно, что работа подвески сильно зависит от характеристик амортизатора, и этому аспекту уделяется особое внимание в автоспорте, где каждая секунда на трассе имеет критическое значение. В то же время характеристики пружин не столь важны.

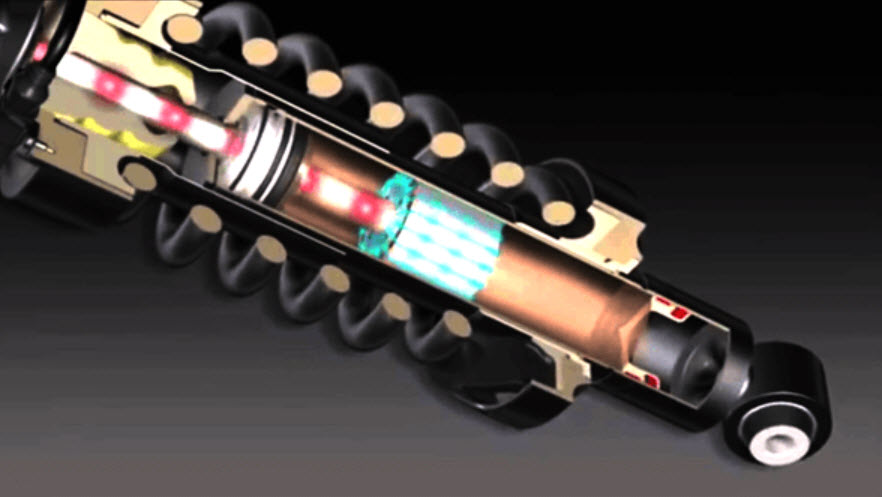

В амортизаторах электронной подвески компании Delphi используется разработанная ею жидкость с микрочастицами, которые могут выстраиваться вдоль линий магнитного поля, что резко изменяет характер их перетекания через калиброванные отверстия.

Размеры частиц, измеряемые в микронах, обеспечивают высокую скорость реакции благодаря минимальной инерции. Это же качество способствует снижению потребления тока обмотками магнитов, что крайне важно для общей экономичности автомобиля и упрощения силовой электроники.

Необходимая информация собирается с датчиков подвески и других систем автомобиля, обрабатываясь в электронном блоке управления подвеской.

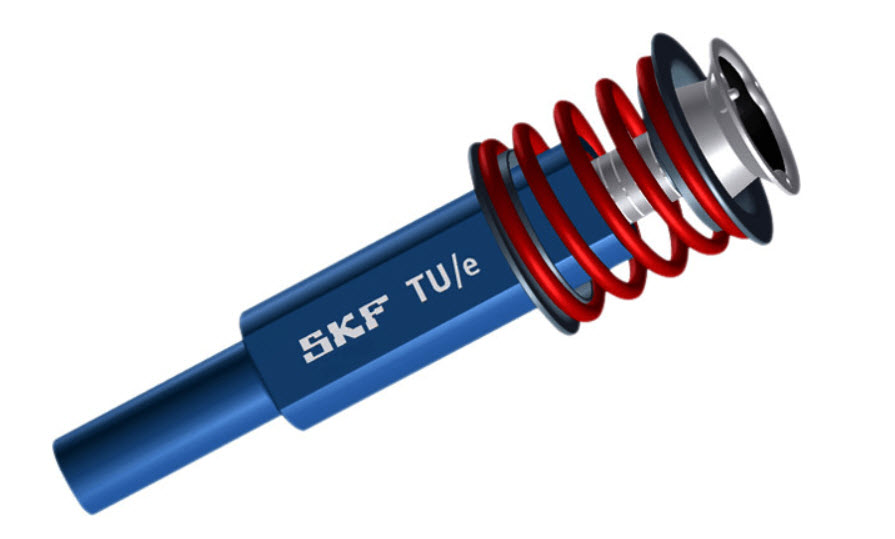

SKF

Шведская компания выбрала иной подход. Вместо того чтобы использовать гидравлические амортизаторы, она сосредоточила свои усилия на скорости изменения характеристик упругого элемента.

В конструкцию был внедрён уникальный модуль, в который входят два мощных электромагнита. Изменяя их магнитное поле, можно мгновенно реагировать на изменения ситуации, что позволяет этому устройству выполнять функции как упругого, так и демпфирующего элемента.

Демпфирование, по сути, заключается в динамическом изменении жёсткости, вплоть до изменения направления силы с отталкивающей на притягивающую. Таким образом, компьютер способен эффективно гасить любые колебания, при условии достаточной скорости реакции и диапазона изменения силы взаимодействия электромагнитов. Это уже зависит от технологических решений.

Потребляемая мощность в данном случае значительно выше, чем в статическом режиме работы электромагнитов гидравлических активных амортизаторов.

Тем не менее, она не достигает критических значений и вполне сопоставима с более привычными потребителями, такими как системы климат-контроля или электрические обогреватели. Кроме того, для предотвращения полного выхода из строя подвески в случае неисправности электрооборудования, в конструкции сохранены традиционные пружины, которые частично компенсируют работу электромагнитного механизма.

Electromagnetic Active Suspension System

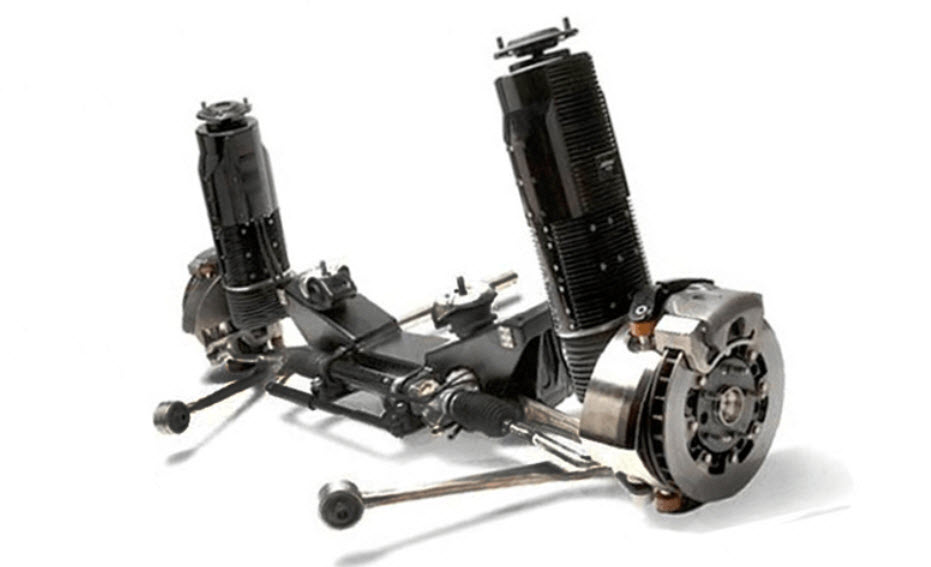

Bose

Профессор Bose, который долгое время занимался акустикой, в конце 20 века заинтересовался разработкой идеальной автомобильной подвески. Неудивительно, что его исполнительный механизм напоминает увеличенную электромагнитную систему, используемую в мощных динамиках.

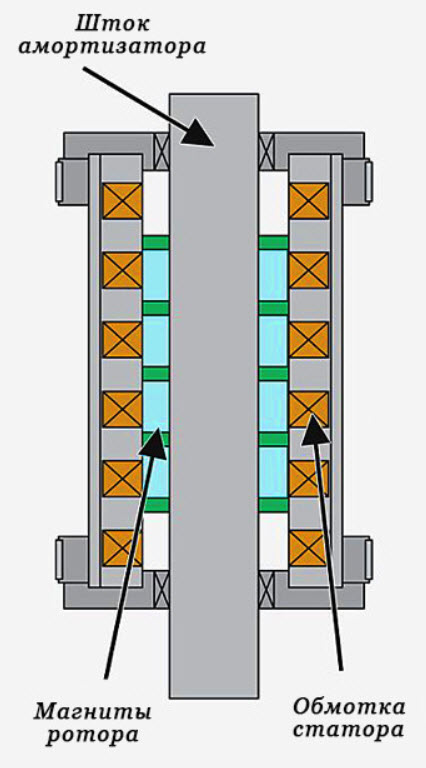

Однако на самом деле общее между ними лишь использование устройства, которое можно рассматривать как линейный электродвигатель. В сравнении с разработкой компании SKF, количество полюсов электромагнитов здесь значительно увеличено. Они размещены на штоке и статоре устройства, которое напоминает телескопический амортизатор.

Магнитная отдача этого узла достаточно велика, что позволяет использовать приемлемую мощность для управления. При этом быстродействие системы таково, что получившийся «динамик» способен эффективно гасить любые колебания, как стационарные, так и динамические, действуя одновременно как пружина и амортизатор.

Для работы системы достаточно сформировать и подать на обмотки управляющий сигнал, который, например, может быть аналогичен внешнему воздействию, но с фазой, повернутой на 180 градусов. Это позволяет полностью нейтрализовать нежелательные колебания, накладывая на них противоположные сигналы в каждый момент времени.

Эта подвеска настолько эффективна, что её можно считать образцом среди всех электромагнитных устройств. Она обеспечивает уникально большой рабочий ход, достигающий 20 сантиметров, что является значительным показателем для гражданских автомобилей, а также отличную стабильность кузова, четкие реакции на любые дорожные условия и отсутствие клевков и кренов.

Первые презентации системы на тестовых автомобилях Lexus произвели настоящий фурор среди автомобильных журналистов, несмотря на то, что эти машины и в стандартной комплектации обладают высокой плавностью хода.

Супер подвеска Bose

Назначение элементов

Несмотря на значительные различия в принципах работы, все электромагнитные подвески имеют ряд общих компонентов:

• система датчиков, отслеживающих перемещение колес относительно кузова и анализирующих состояние дороги на участках, которые колесам предстоит преодолеть, для своевременной реакции на неровности;
• универсальные датчики, собирающие данные о текущих параметрах движения, скорости, реакциях водителя и других факторах;
• электронный блок управления с микрокомпьютером, который собирает, анализирует и обрабатывает информацию, преобразуя её в управляющие сигналы;
• силовая электроника, отвечающая за формирование мощных токов в обмотках электромагнитов;
• линейные электрические магниты, создающие необходимые механические усилия на штоках элементов подвески;
• исполнительные и направляющие узлы ходовой части.

Кроме видимых компонентов, в системе также имеется высокотехнологичное программное обеспечение, которое управляет всей работой. Его значение в общем комплексе не менее важно, чем у физических элементов подвески.

Достоинства и недостатки

Как и у большинства высокотехнологичных продуктов, у электромагнитной подвески есть один значительный недостаток – высокая сложность.

Этот фактор также влияет на стоимость, что делает широкое применение таких технологий пока недостижимым. Однако преимуществ у этой системы гораздо больше:

• исключительная плавность хода, которую не могут обеспечить более простые решения;
• практически идеальная управляемость, благодаря чему автомобиль демонстрирует отличное сцепление с дорогой в любых условиях;
• возможность полного устранения кренов, клевков и разгрузок осей, что позволяет максимально эффективно использовать тяговые, тормозные и боковые характеристики шин, а также улучшать аэродинамику кузова;
• полное устранение негативного влияния неподрессоренных масс на работу подвески;

На сегодняшний день ни одна другая подвеска не может сравниться с электромагнитной по эффективности работы.

Изобретение НЕ ДЛЯ ПРОСТЫХ СМЕРТНЫХ. Эту технологию ХОТЕЛ БЫ видеть в своём автомобиле КАЖДЫЙ

Перспективы появления магнитных подвесок в будущем

Развитие технологий неизменно приводит к снижению затрат на производство систем. В связи с этим использование активных подвесок будет только увеличиваться, при этом они будут получать новые функции.

На данный момент уже ведутся работы в нескольких направлениях:

• активные электромагниты интегрируются в подвески кресел водителей грузовых автомобилей, что значительно повышает уровень комфорта;
• системы технического зрения всё более детально анализируют состояние дороги перед автомобилем для оптимального реагирования;
• прогнозирование состояния дорожного покрытия может быть связано с навигационными системами, что позволит подвеске настраиваться в соответствии с дорожной разметкой и получать дополнительную информацию через спутниковую связь.

Ведущие мировые компании осознают важность и перспективность новых разработок в этой сфере. Так, работы покойного профессора Бозе не остались в рамках его компании, а были приобретены и стали основой для новой специализированной фирмы, в которую вкладываются значительные средства. Ожидается, что результаты в виде серийного производства появятся достаточно скоро.

Сравнение с традиционными подвесками

Магнитная подвеска, в отличие от традиционных систем, использует электромагниты для управления жесткостью и высотой подвески автомобиля. В традиционных подвесках, таких как пружинные и амортизаторные системы, используются механические элементы, которые обеспечивают амортизацию и поддержку веса автомобиля. Эти системы зависят от физических свойств материалов, таких как упругость пружин и вязкость жидкости в амортизаторах, что ограничивает их возможности в плане адаптации к изменяющимся условиям дороги.

Одним из основных преимуществ магнитной подвески является возможность мгновенной регулировки жесткости и высоты подвески в зависимости от дорожных условий и стиля вождения. Это достигается за счет использования магниторезистивных или электромагнитных амортизаторов, которые могут изменять свои характеристики в ответ на электрические сигналы. Например, при движении по неровной дороге система может автоматически увеличить жесткость амортизаторов, чтобы минимизировать колебания кузова, в то время как на ровной поверхности жесткость может быть снижена для повышения комфорта.

Кроме того, магнитная подвеска позволяет более точно контролировать поведение автомобиля в различных условиях. Это особенно важно для спортивных автомобилей, где требуется высокая маневренность и стабильность на высоких скоростях. В традиционных системах, как правило, необходимо вручную настраивать подвеску для достижения оптимальных характеристик, что требует времени и усилий. Магнитная подвеска, в свою очередь, может автоматически адаптироваться к изменениям в условиях дороги и стилю вождения, обеспечивая более безопасное и комфортное вождение.

Однако, несмотря на свои преимущества, магнитная подвеска имеет и некоторые недостатки. Во-первых, она значительно дороже в производстве и обслуживании по сравнению с традиционными системами. Во-вторых, сложность конструкции может привести к увеличению вероятности поломок и необходимости в специализированном обслуживании. Кроме того, в случае отказа системы, автомобиль может потерять свои динамические характеристики, что может создать опасные ситуации на дороге.

Таким образом, магнитная подвеска представляет собой инновационное решение, которое предлагает ряд преимуществ по сравнению с традиционными подвесками, включая возможность быстрой адаптации к условиям дороги и улучшенное управление автомобилем. Тем не менее, ее высокая стоимость и сложность конструкции могут ограничивать ее применение в массовом производстве автомобилей.

Вопрос-ответ

Что такое магнитная подвеска?

Все, что нужно знать о магнитной подвеске. Электромагнитная подвеска – это довольно сложное устройство в виде стойки на каждое колесо, заменяющее пружину и амортизатор. Управляется она электронным блоком и предназначена для обеспечения более высокой плавности хода автомобиля.

Как работает магнитная подвеска?

Как работает магнитная подвеска? Магнитные подвески используют электрический ток для передачи напряжения на электромагнит внутри амортизатора. Внутри амортизатора находится магнитореологическая жидкость, то есть жидкость с множеством микроскопических магнитных частиц, взвешенных в ней, которая реагирует на магнитное поле.

Как работает электромагнитная подвеска?

Принцип работы такой подвески состоит в следующем. Когда магнитное поле воздействует на амортизатор, магнитные частицы вещества выстраивают упорядоченную структуру, что способствует увеличению степени вязкости жидкости и переходу амортизатора на другой режим работы. Преимущества электромагнитных подвесок Delphi: 1.

Назначение и устройство ходовой части автомобиля?

Ходовая часть автомобиля — это фундаментальная составляющая, обеспечивающая его движение и взаимодействие с дорожным покрытием. Она представляет собой сложный комплекс механизмов и узлов, включающих подвеску, амортизаторы, рулевое управление и колеса.
