Карбюратор Солекс 21083 — распространенный тип карбюраторов для отечественных автомобилей. В статье рассмотрим его устройство, историю, особенности, а также рекомендации по снятию и регулировке, что поможет владельцам лучше понять работу узла. Обсудим основные неисправности и способы их устранения. Информация будет полезна как опытным механикам, так и новичкам, желающим самостоятельно обслуживать свои автомобили.

Как появился карбюратор Солекс

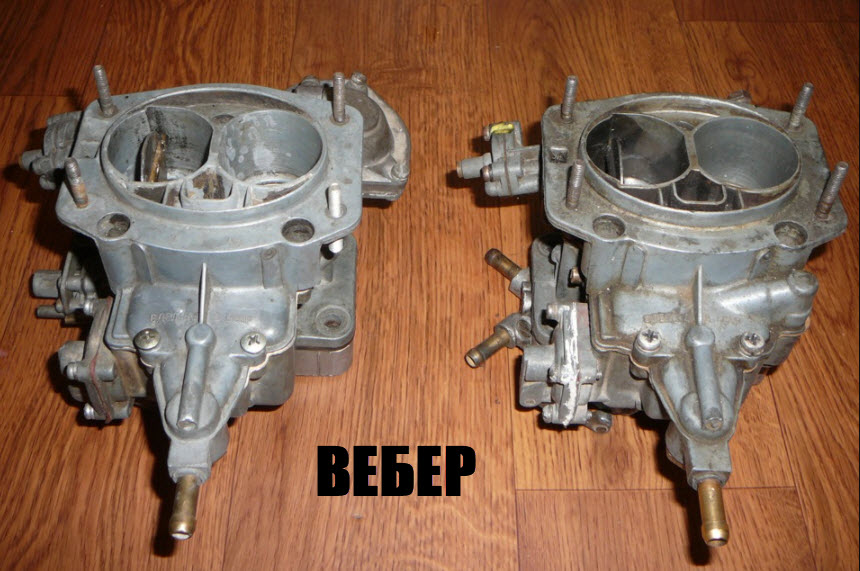

Эволюция карбюраторов для автомобилей ВАЗ началась с внедрения высокоэффективных устройств типа Вебер и продолжилась с появлением семейства Озон. Эти карбюраторы представляли собой усовершенствованные двухкамерные модели Вебер, которые были доработаны с целью повышения экологичности.

Особенно это касалось процессов запуска и прогрева двигателя, а также общей экономии топлива за счет использования более бедной рабочей смеси, что одновременно способствовало снижению токсичности выхлопных газов.

Тем не менее, с выходом на рынок нового переднеприводного семейства ВАЗ-2108 использование карбюраторов Озон стало невозможным. Они не могли эффективно функционировать на поперечно установленном двигателе, и потенциал для дальнейшей экономии топлива был исчерпан.

В качестве основы для новых карбюраторов были выбраны устройства компании Solex, известного французского производителя, который поставляет свою продукцию многим мировым автомобильным и мототехническим брендам.

Изначально карбюраторы Solex были установлены на двигателях объемом 1,1 и 1,3 литра автомобилей ВАЗ 21081 и 2108. С появлением двигателя с увеличенным рабочим объемом до 1,5 литра для модели 21083 был разработан аналогичный карбюратор, отличающийся лишь калибровками. Это привело к созданию целого семейства карбюраторов, которые использовались для питания как автомобилей классической компоновки, так и полноприводной Нивы с двигателями до 1,7 литра. Похожие модификации также применялись на Москвичах и поздних моделях Волги.

Эксперты отмечают, что карбюратор Солекс 21083 является одним из наиболее распространенных решений для автомобилей отечественного производства. Его конструкция включает в себя два основных корпуса, что обеспечивает оптимальное смешивание топлива и воздуха. Специалисты подчеркивают важность правильной регулировки карбюратора для достижения максимальной производительности двигателя. Неправильные настройки могут привести к повышенному расходу топлива и ухудшению динамики автомобиля. Регулировка холостого хода и смеси требует внимательности и точности, что делает этот процесс важным для поддержания работоспособности автомобиля. В целом, карбюратор Солекс 21083, при правильной настройке, способен обеспечить надежную и стабильную работу двигателя, что делает его популярным выбором среди автолюбителей.

Регулировка и настройка карбюратора СОЛЕКС ВАЗ вслепую без приборов

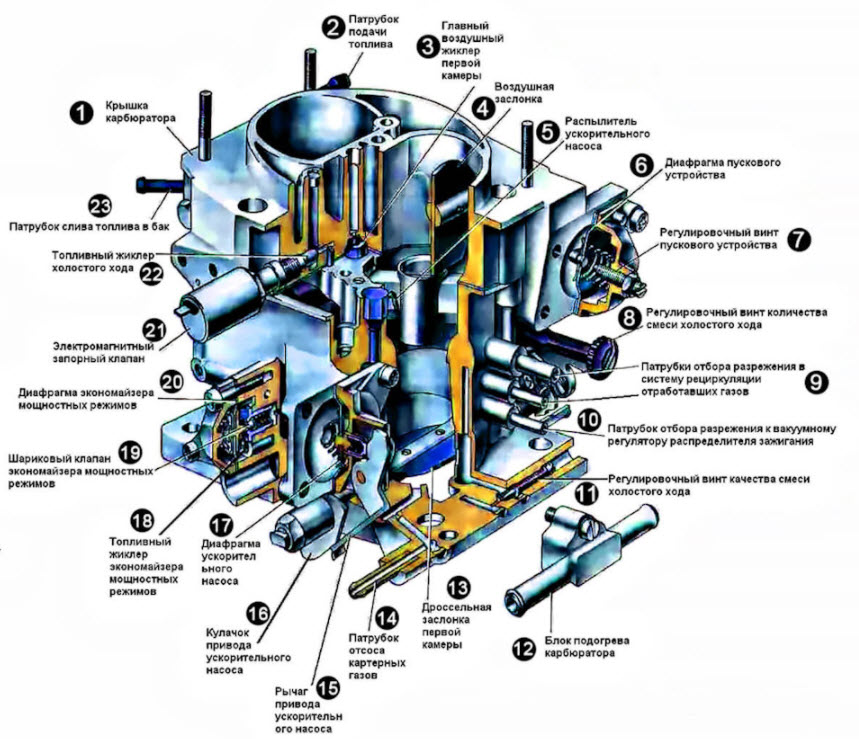

Устройство карбюратора Солекс 21083

Одной из отличительных черт карбюратора 21083, предназначенного для установки на двигателе с поперечным расположением, является наличие двухсекционной камеры с двумя поплавками. Эта конструкция обеспечивает стабильность состава топливной смеси во время разгона, торможения и резких маневров с изменяющимися ускорениями.

Интересные факты

Вот несколько интересных фактов о карбюраторе Солекс 21083, его устройстве и регулировке:

1. Уникальная конструкция: Карбюратор Солекс 21083 имеет двухкамерную конструкцию, что позволяет обеспечить более эффективное смешивание топлива и воздуха. Это улучшает характеристики двигателя, особенно на высоких оборотах, и способствует более стабильной работе на различных режимах.

2. Регулировка смеси: Одной из особенностей Солекса 21083 является возможность тонкой регулировки состава топливовоздушной смеси. Это достигается с помощью винтов, которые позволяют настраивать как холостой ход, так и основную работу карбюратора. Правильная настройка смеси может значительно повысить экономичность и мощность двигателя.

3. Применение на различных моделях: Карбюратор Солекс 21083 использовался не только на автомобилях ВАЗ, но и на некоторых моделях других производителей, что свидетельствует о его универсальности и надежности. Он стал популярным выбором для тюнинга и модернизации старых автомобилей, так как обеспечивает хорошую производительность и доступность запчастей.

Поплавковая камера

Оба поплавка соединены между собой общим кронштейном, который при всплытии оказывает давление на шариковый подпружиненный клапан, отвечающий за подачу бензина от топливного насоса. Это обеспечивает стабильный уровень топлива, который является ключевым параметром для множества настроек. Небольшие колебания уровня не оказывают значительного влияния на работу системы и учитываются при калибровке.

Пространство над поплавками сбалансировано, что позволяет поддерживать давление после воздушного фильтра, исключая влияние его переходного сопротивления на настройки.

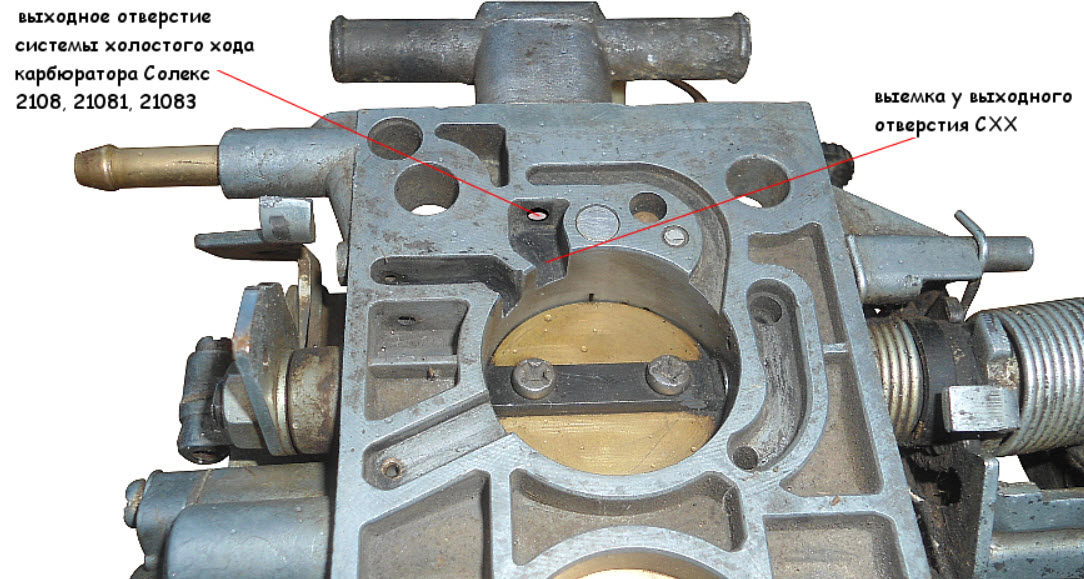

Система холостого хода

Холостой ход в данном случае реализуется более простым способом по сравнению с системой Озон, так как здесь отсутствует полностью автономная система. Бензин поступает из эмульсионного канала главной дозирующей системы первой камеры, где он смешивается с воздухом, поступающим от жиклера холостого хода. Получившаяся смесь затем подается через отверстие, расположенное под дросселем первой камеры.

Кроме того, в системе имеется электрический клапан, который отвечает за принудительный холостой ход, перекрывая подачу топлива во время торможения двигателем. Также предусмотрено переходное отверстие с переменным сечением, находящееся в стенке рядом с краем дроссельной заслонки.

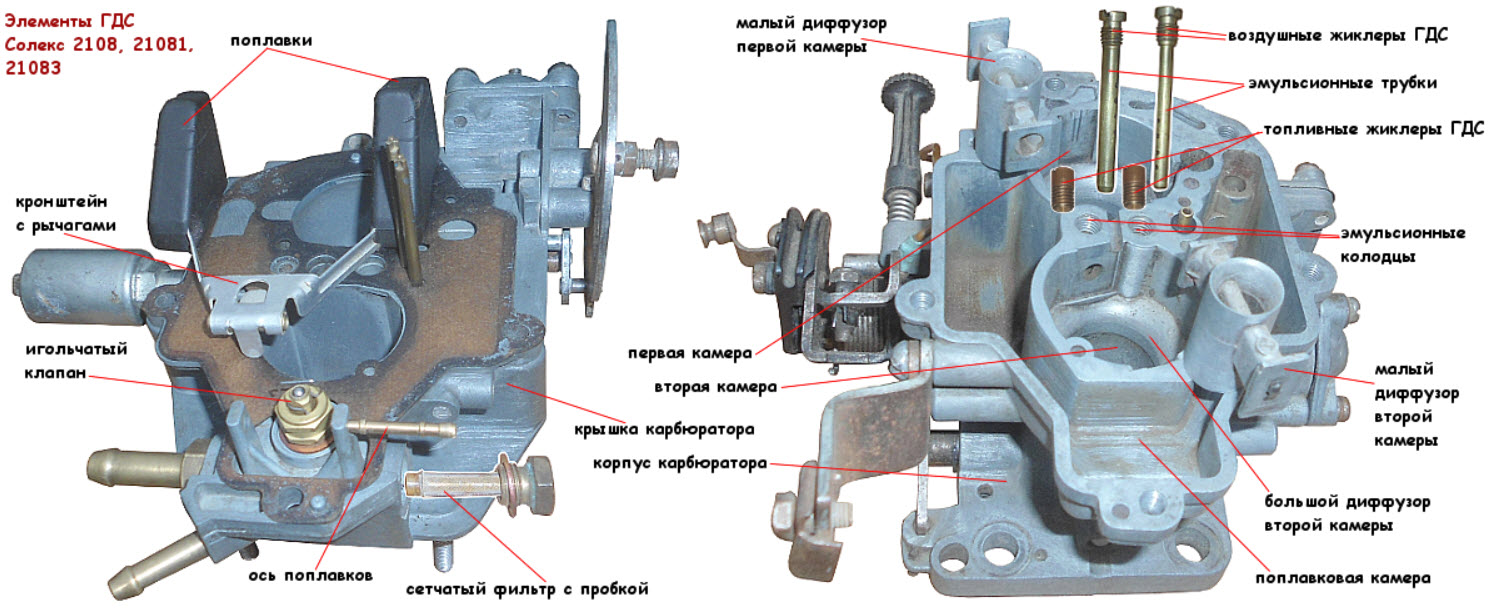

Главная дозирующая система

Система включает два основных топливных жиклёра, два воздушных жиклёра и эмульсионные трубки, по одному комплекту для каждой камеры. Процесс образования смеси происходит в небольших диффузорах, которые расположены внутри воздушного потока, проходящего через крупные диффузоры первой и второй камер.

Потоки соединяются последовательно по мере увеличения нагрузки, благодаря поочередному открытию обеих дроссельных заслонок.

Качество смеси зависит от соотношения сечений жиклёров и уровня топлива в поплавковой камере. Объём смеси соответствует скорости потока и разрежению в диффузорах.

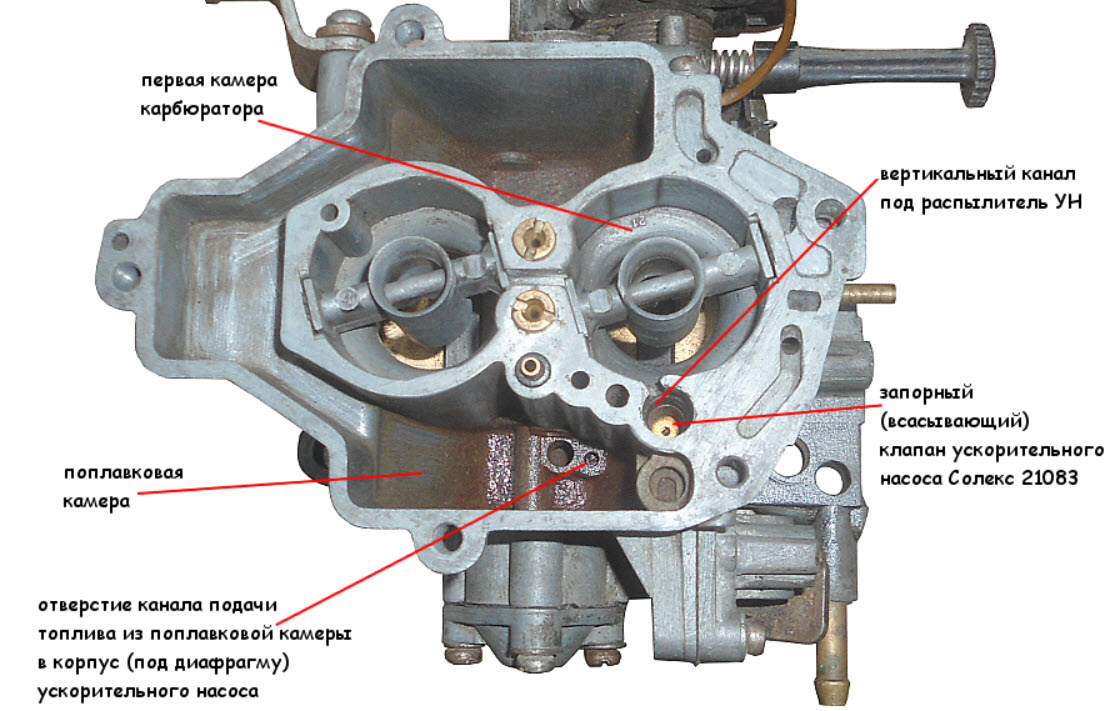

Ускорительный насос

Для улучшения смеси при резком открытии дросселей из-за инерционных эффектов необходимо использовать дополнительный ускоряющий насос. Этот насос представляет собой диафрагму, которая приводится в движение через шток от кулачка на приводе дросселей и впрыскивает бензин через распылители в обе камеры.

Когда вторая камера ещё закрыта, чтобы предотвратить накопление бензина от ускорителя, дроссель устанавливается с небольшим зазором относительно стенок, что позволяет добавочному бензину уходить.

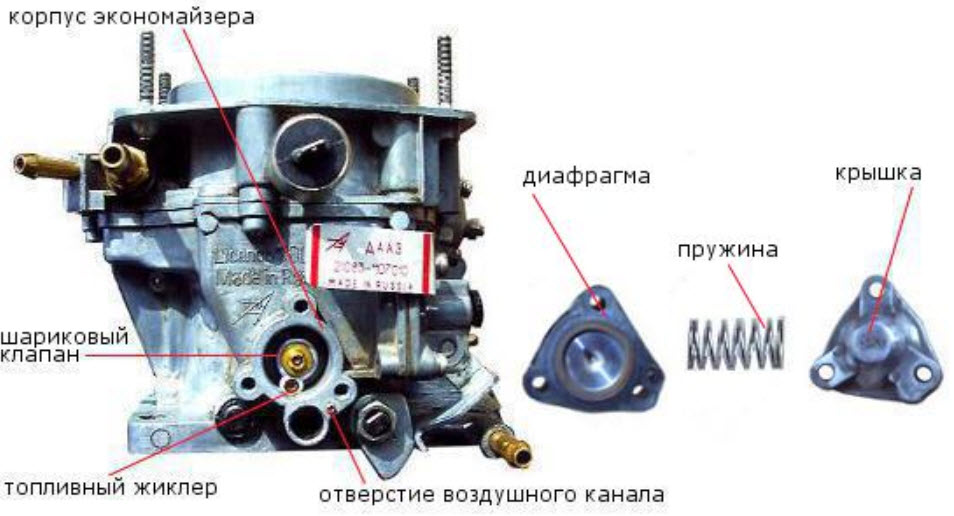

Экономайзер

При значительной нагрузке дроссель первой камеры открывается полностью, что приводит к снижению разрежения под ним. Это изменение давления используется для дополнительного обогащения топливной смеси.

Эту функцию выполняет подпружиненная диафрагма экономайзера для мощностных режимов, которая открывает дополнительный канал для подачи топлива к распылителю первой камеры. В условиях малых нагрузок разрежение отводит диафрагму от шарикового клапана, что препятствует обогащению смеси.

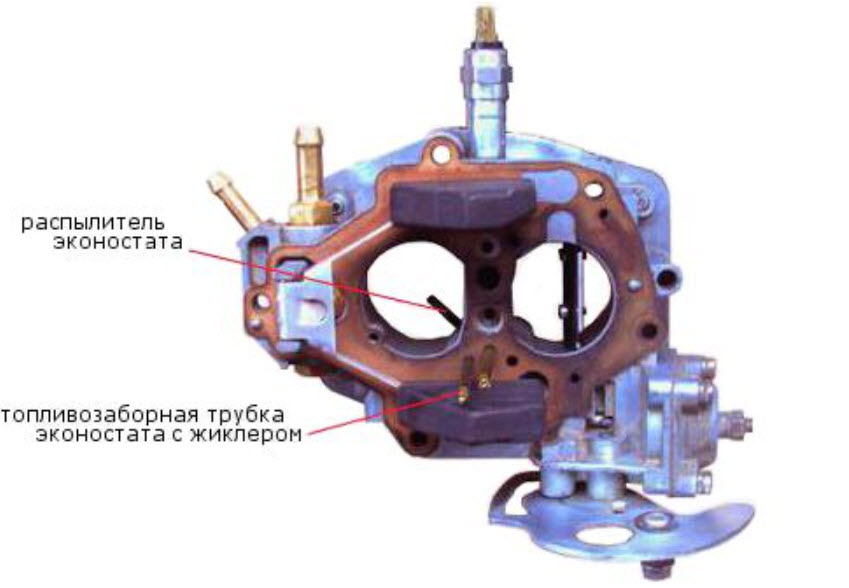

Эконостат

Наиболее простая карбюраторная система, предназначенная для работы под высокими нагрузками, при полном открытии обеих заслонок и максимальных оборотах коленчатого вала.

Она включает в себя распылитель и один топливный жиклёр, который забирает бензин из поплавковой камеры. Дополнительное топливо начинает поступать, когда воздух проходит с большим потоком, создавая необходимое разрежение в области распылителя.

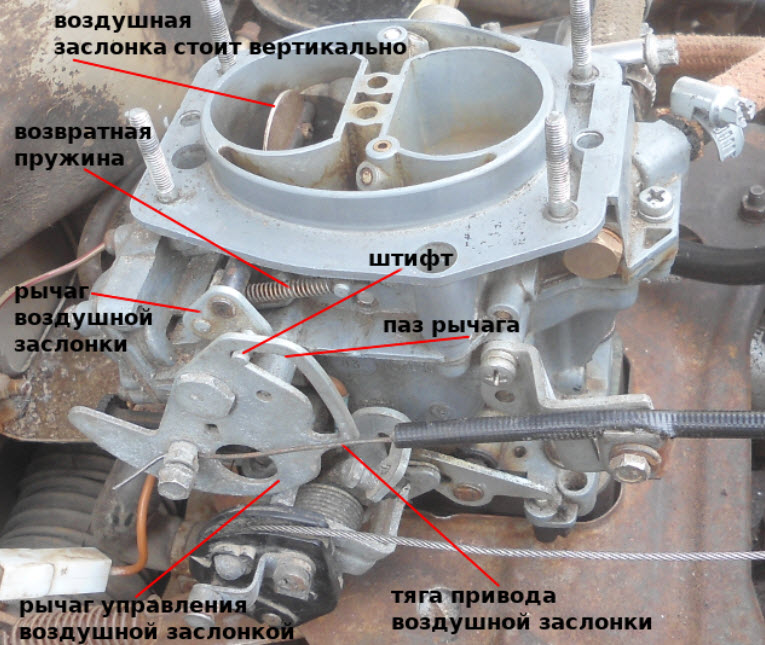

Ручной регулятор заслонки (подсос)

При запуске холодного двигателя необходимо обогащение смеси, поэтому в карбюраторе предусмотрена воздушная заслонка с ручным управлением, которая подключена к тросику из салона. При вытягивании подсоса воздух в первой камере блокируется, а дроссель слегка открывается, что позволяет достичь нужного состава смеси.

После первых вспышек в цилиндрах создается разрежение, которое через диафрагму открывает воздушную заслонку, предотвращая избыточное обогащение и заливание свечей.

Все механизмы могут быть отрегулированы для обеспечения оптимального запуска. В некоторых версиях ручное управление заменено на автоматическую пусковую систему, которая активируется при полном нажатии на педаль акселератора.

Как снять карбюратор Солекс

Для демонтажа карбюратора с автомобиля с целью его ремонта, обслуживания или замены необходимо отсоединить от него механические, пневматические, электрические и топливные соединения, а затем открутить гайки, которые крепят его к фланцу коллектора:

• Удалите корпус воздушного фильтра, открутив центральную гайку крышки и четыре гайки фланца, расположенные на шпильках верхней части карбюратора.
• Отсоедините электрические разъемы концевого выключателя и электромагнитного клапана.
• Снимите возвратную пружину и отсоедините трос, управляющий дросселями.
• Отсоедините привод воздушной заслонки.
• Ослабьте хомуты и снимите шланги подачи топлива и обратной линии.
• Отсоедините шланги вакуумного регулятора трамблера, вентиляции картера и блока подогрева дросселей.
• Открутив четыре гайки шпилек впускного коллектора, аккуратно снимите карбюратор.

При повторной установке следует уделить особое внимание затяжке этих гаек, так как нижняя пластина корпуса может легко деформироваться при чрезмерном усилии, что приведет к подсосу воздуха в коллектор.

Как правильно снять карбюратор ваз 2109, 2108, 21099 пошаговая инструкция

Регулировка, настройка и чистка

Вносить изменения в калибровку карбюратора Солекс крайне не рекомендуется, так как это устройство отличается высокой точностью и сбалансированными характеристиками.

Все регулировки имеют эксплуатационный характер и, как правило, не требуют частых изменений, однако их следует периодически проверять и при необходимости корректировать:

• Настройка состава смеси на холостом ходу осуществляется с использованием газоанализатора, так как карбюратор способен обеспечивать минимальные выбросы CO и CH. Эта регулировка сводится к установке винта «качества» на допустимый уровень вредных газов при стандартной частоте холостого хода.

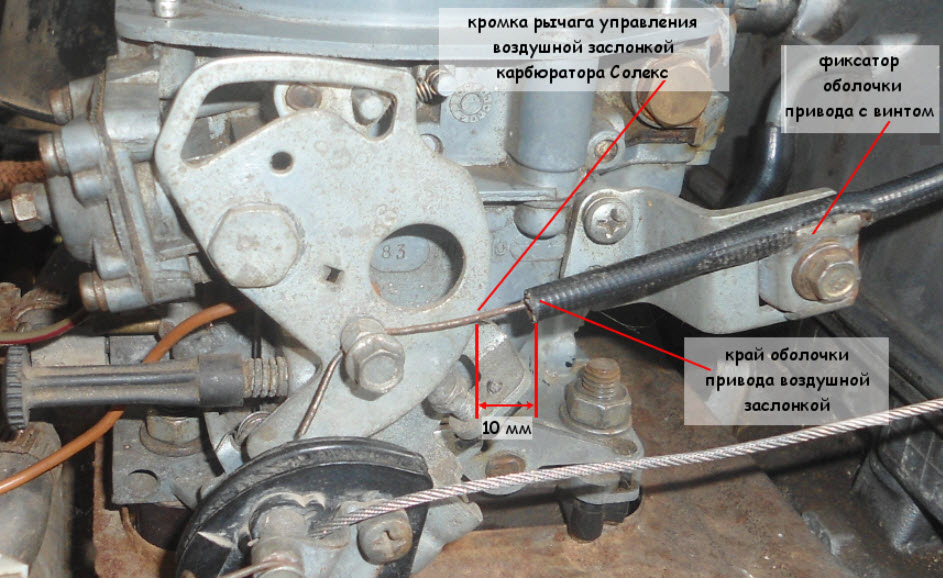

• Регулировка пускового устройства выполняется путем изменения положения оболочки троса на кронштейне, чтобы заслонка полностью открывалась и закрывалась в крайних положениях кнопки подсоса.

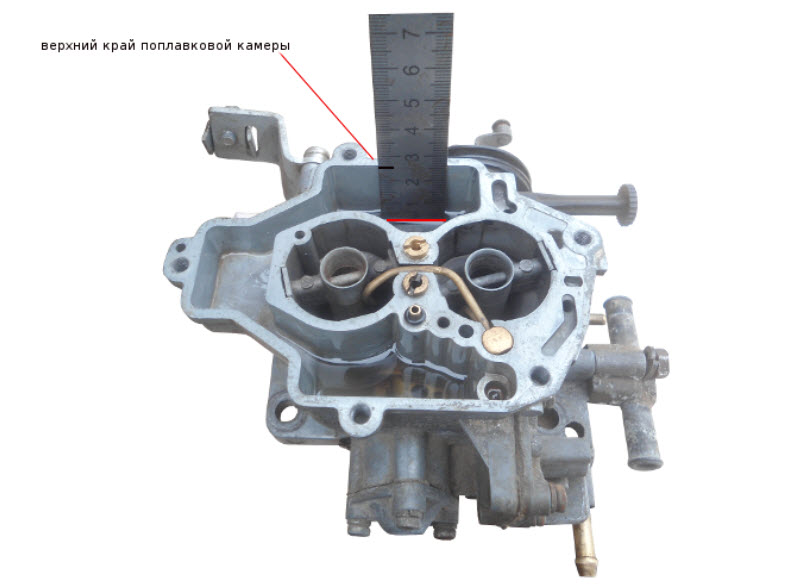

• Уровень топлива в поплавковой камере устанавливается так, чтобы при перевернутом и горизонтально расположенном верхнем элементе карбюратора зазор между поплавками и прокладкой составлял около 2 мм. После этого уровень можно проверить, установив крышку, запустив двигатель, затем заглушив его и сняв крышку; расстояние от бензина до фланца должно быть примерно 24 мм.

Более тонкие настройки должны выполнять только квалифицированные специалисты, так как изменение одной из них может повлечь за собой сбои в других, что может быстро привести к неработоспособности устройства.

То же самое касается и чистки карбюратора. Использование грубых металлических инструментов может изменить сечения каналов и жиклеров. Разрешается только промывание деталей и каналов корпуса специальными аэрозольными очистителями карбюраторов после полной разборки.

Важно помнить, что в старых карбюраторах может начаться образование окислов алюминия в каналах, которые невозможно очистить. Поэтому рекомендуется заменять карбюратор новым каждые 5-7 лет, так как экономия топлива оправдает эти затраты.

Регулировка и настройка карбюратора СОЛЕКС ВАЗ вслепую без приборов

Основные неисправности Солекс

Практически все неисправности карбюраторов возникают из-за старения компонентов и засорения каналов некачественным или плохо отфильтрованным бензином, а также частицами из воздуха, проходящими через неисправный воздушный фильтр:

• переполнение топлива из-за неисправного клапана поплавковой камеры, двигатель плохо запускается в горячем состоянии, из выхлопной трубы идет черный дым;
• загрязнение жиклеров главной дозирующей системы, мотор теряет мощность, возникают трудности с запуском, слышны хлопки в глушителе или воздушном фильтре;
• утрата герметичности диафрагм пусковой системы, ускорительного насоса или экономайзера;
• общее загрязнение карбюратора при использовании некачественного топлива или попадании воды, что приводит к потере мощности и затрудненному запуску;
• износ дроссельных заслонок, что делает невозможным регулировку холостого хода и вызывает провалы в переходных режимах;
• неплоскостность нижнего фланца из-за перетягивания гаек, что приводит к подсосу воздуха, исчезновению холостого хода и снижению мощности;
• засорение ускорительного насоса, что вызывает провалы при разгоне;
• засорение переходной системы второй камеры, что приводит к провалам на средних режимах разгона.

Часто карбюратор становится объектом критики за проблемы, вызванные системой зажигания или газораспределительной механикой двигателя. Поэтому стоит заниматься настройкой этого сложного устройства в последнюю очередь, предварительно убедившись в исправности всех остальных систем.

Советы по эксплуатации карбюратора Солекс 21083

Карбюратор Солекс 21083, как и любое другое устройство, требует внимательного отношения и правильной эксплуатации для обеспечения его долговечности и эффективной работы. Ниже приведены несколько рекомендаций, которые помогут вам правильно использовать и обслуживать данный карбюратор.

1. Регулярная проверка состояния карбюратора

Важно периодически проверять карбюратор на наличие утечек топлива, загрязнений и других повреждений. Убедитесь, что все соединения герметичны, а также проверьте состояние прокладок и уплотнителей. Если вы заметили утечки или другие проблемы, немедленно устраните их, чтобы избежать серьезных поломок.

2. Чистка карбюратора

Чистка карбюратора должна проводиться регулярно, особенно если вы заметили ухудшение работы двигателя. Для этого снимите карбюратор с автомобиля и используйте специальные чистящие средства для карбюраторов. Обратите внимание на жиклеры и каналы, которые могут забиваться отложениями. Чистка поможет восстановить нормальный поток топлива и воздуха, что положительно скажется на работе двигателя.

3. Настройка смеси

Правильная настройка топливовоздушной смеси является ключевым моментом для оптимальной работы карбюратора. Если смесь слишком бедная или слишком богатая, это может привести к снижению мощности двигателя и увеличению расхода топлива. Регулировка производится с помощью винтов, отвечающих за подачу топлива и воздуха. Рекомендуется проводить настройку на прогретом двигателе, чтобы добиться наиболее точных результатов.

4. Использование качественного топлива

Качество топлива напрямую влияет на работу карбюратора. Используйте бензин, соответствующий рекомендациям производителя, и избегайте топлива с высоким содержанием примесей. Это поможет предотвратить образование отложений и засорение карбюратора, что может негативно сказаться на его работе.

5. Обслуживание воздушного фильтра

Чистота воздушного фильтра также играет важную роль в работе карбюратора. Загрязненный фильтр может ограничивать приток воздуха, что приведет к неправильной работе смеси. Регулярно проверяйте и при необходимости очищайте или заменяйте воздушный фильтр, чтобы обеспечить оптимальные условия для работы карбюратора.

6. Своевременная замена изношенных деталей

Со временем некоторые детали карбюратора могут изнашиваться, что негативно сказывается на его работе. Обратите внимание на состояние мембран, жиклеров и других компонентов. При необходимости заменяйте изношенные детали на новые, чтобы избежать проблем с производительностью и надежностью карбюратора.

7. Профессиональная диагностика

Если вы столкнулись с серьезными проблемами в работе карбюратора, рекомендуется обратиться к специалистам для проведения диагностики и ремонта. Профессионалы смогут выявить скрытые неисправности и предложить оптимальные решения для их устранения.

Следуя этим рекомендациям, вы сможете значительно продлить срок службы карбюратора Солекс 21083 и обеспечить его надежную работу на протяжении долгого времени.

Вопрос-ответ

Сколько оборотов выкручивать винт качества Солекс?

Отвернуть винт качества на 1,5 — 2 оборота.

Какие жиклёры должны стоять в карбюраторе Солекс?

Карбюратор «Солекс 21083» в стандартном исполнении оснащается дозаторами с обозначением 21 для первой камеры и 23 для второй. Цифры указывают на диаметр отверстий жиклеров. На нижней поверхности заводских топливных дозаторов присутствуют числа 95 и 97,5 (первая и вторая камеры соответственно).

Как понять, что идет подсос воздуха в карбюраторе?

Чтобы понять, что в карбюраторе идет подсос воздуха, обратите внимание на нестабильную работу двигателя, повышенные обороты на холостом ходу, а также на наличие свиста или шипения в районе карбюратора. Также можно провести тест с обрызгиванием карбюраторной очисткой или WD-40 в местах соединений и трещин: если двигатель изменит обороты, это указывает на подсос воздуха.

Советы

СОВЕТ №1

Перед началом работы с карбюратором Солекс 21083 обязательно ознакомьтесь с его устройством и принципом работы. Это поможет вам лучше понять, как правильно проводить регулировку и диагностику, а также избежать ошибок при настройке.

СОВЕТ №2

При регулировке карбюратора используйте только качественные инструменты и запчасти. Это обеспечит точность настройки и долговечность работы устройства. Не забывайте также о чистоте: перед началом работы тщательно очистите все детали от загрязнений.

СОВЕТ №3

Регулировка карбюратора должна проводиться на прогретом двигателе. Это позволит добиться более точных результатов, так как характеристики работы двигателя меняются в зависимости от температуры. Убедитесь, что все системы работают исправно перед началом регулировки.

СОВЕТ №4

Не забывайте о регулярном обслуживании карбюратора. Периодическая чистка и проверка состояния всех компонентов помогут избежать серьезных проблем в будущем и обеспечат стабильную работу двигателя.
