Какой люфт должен быть в рулевом управлении, суммарное и допустимое значение для безопасности автомобиля

Люфт в рулевом управлении — распространенная проблема для автомобилистов, влияющая на безопасность и управляемость. Важно понимать, что такое люфт, его причины, а также методы диагностики и устранения неисправности. В статье рассмотрим допустимые значения люфта, способы диагностики, возможные ремонты и последствия игнорирования проблемы. Эти знания помогут сохранить контроль над автомобилем и обеспечить безопасность на дороге.

Что значит люфт в рулевом управлении авто

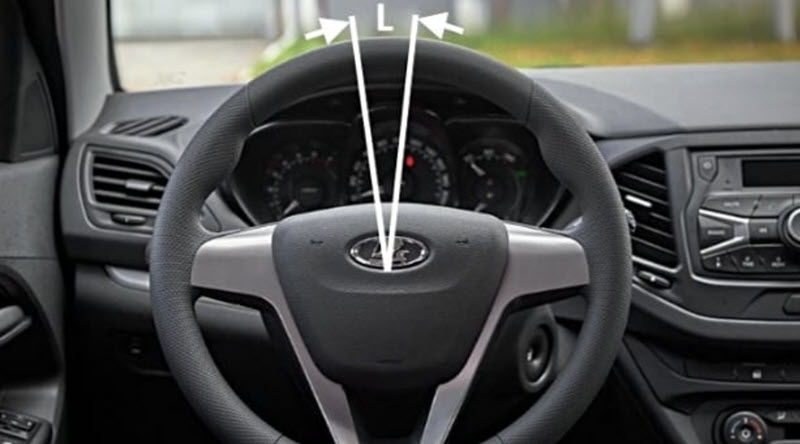

В рулевом управлении люфт проявляется, когда водитель пытается повернуть руль. В этом случае руль может свободно вращаться в определённых пределах угла, не влияя на движение колес.

На месте это легко заметить по изменению усилия. Даже в автомобилях с гидроусилителем руля (ГУР) или электрическим усилителем руля (ЭУР) существует определённая обратная связь (за исключением некоторых моделей американского производства, где рулевое управление полностью лишено веса). Если двигатель и зажигание выключены, это становится особенно очевидным, так как сервомеханизмы не скрывают люфт.

Во время движения, особенно на высоких скоростях, зазоры в системе становятся особенно заметными. Автомобилю сложнее удерживать заданную траекторию, и для управления рулём требуется больше усилий, которые увеличиваются с ростом углового значения люфта.

Это опасное явление, от которого следует избавляться как на этапе проектирования и производства автомобиля, так и при его техническом обслуживании и ремонте.

Эксперты в области автомобильной техники подчеркивают важность правильного регулирования люфта в рулевом управлении. Суммарный люфт, который считается допустимым, не должен превышать 3-4 градусов. Это значение обеспечивает необходимую точность управления и безопасность на дороге. При превышении этого лимита водители могут столкнуться с проблемами, такими как ухудшение реакции автомобиля на повороты и нестабильность на высоких скоростях. Специалисты рекомендуют регулярно проверять состояние рулевого управления и при необходимости проводить его регулировку или замену изношенных компонентов. Поддержание оптимального люфта не только повышает комфорт вождения, но и значительно снижает риск аварийных ситуаций.

Измерение суммарного люфта в рулевом управлении

Понятие суммарного и допустимого люфта рулевого колеса

Водителю не следует беспокоиться о том, где именно производитель заложил люфты, а где они возникли в процессе эксплуатации. Эта информация важна в первую очередь для специалистов по диагностике и ремонту.

При управлении автомобилем водитель ориентируется исключительно на реакции машины на его действия. Это и обуславливает необходимость введения понятия суммарного люфта.

Суммарное значение должно быть установлено с определенной точностью, что подразумевает стандартизацию терминологии и методов определения нужного параметра.

Указывается минимальный угол поворота руля, который считается началом воздействия, после чего начинается отсчет люфта в угловых величинах, обычно в градусах.

Минимальный угол находится на грани чувствительности водителя и составляет всего несколько сотых долей градуса. Далее следует нормированный люфт, который варьируется для каждого автомобиля, так как зависит от его конструктивных особенностей.

Никто не стремится сделать его нулевым, так как в этом нет необходимости. Существуют обоснованные технические причины, по которым небольшой люфт является полезным и необходимым.

Это связано с особенностями работы зубчатых передач, которые присутствуют в каждом типе рулевого механизма. Они необходимы для обеспечения нормальной работы смазывающей пленки, а также для долговечности шестерен, будь то реечные, червячные или винт-шариковые.

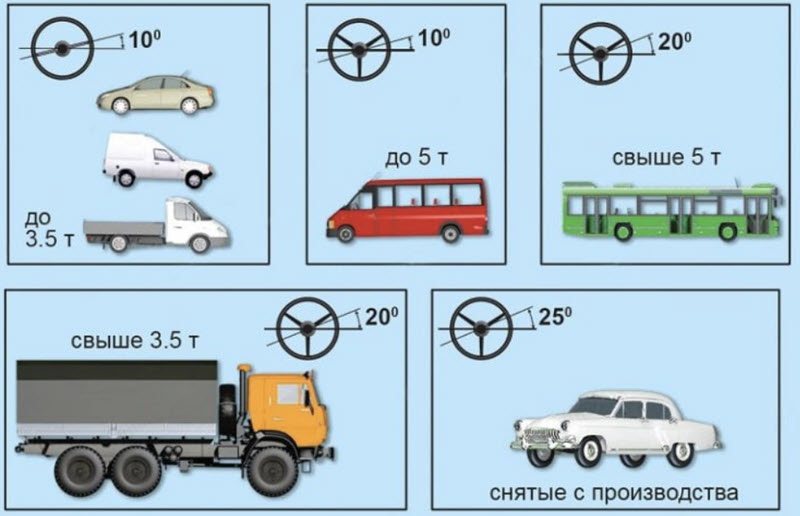

Кроме технических аспектов, существуют и законодательные ограничения. Автомобили с чрезмерными люфтами в рулевом управлении представляют опасность на дороге. Однако допустимые значения значительно превышают те, что указаны в заводской документации.

Например, если рассмотреть одно из самых «люфтящих» семейств автомобилей, таких как вазовская «классика», то заводские технические условия ограничивают суммарный люфт в 5 градусов, в то время как по техническому регламенту страны он может составлять не более 10 градусов для всех легковых автомобилей.

Таким образом, при оценке исправности автомобиля следует опираться на заводские данные, а допуск на дороги предоставляется тем, у кого люфты не превышают установленные законом значения. И то, и другое – это допустимый люфт.

Измерение суммарного люфта в рулевом управлении

Интересные факты

Вот несколько интересных фактов о люфте в рулевом управлении:

1. Допустимые значения люфта: В большинстве автомобилей допустимый люфт в рулевом управлении составляет от 0,5 до 1,5 сантиметров на руле при измерении на ободе. Это значение может варьироваться в зависимости от модели автомобиля и типа рулевого управления (механическое или гидравлическое).

2. Влияние на безопасность: Избыточный люфт в рулевом управлении может привести к ухудшению управляемости автомобиля и увеличивает риск аварийных ситуаций. Поэтому регулярная проверка и регулировка рулевого механизма являются важными аспектами технического обслуживания.

3. Причины появления люфта: Люфт в рулевом управлении может возникать из-за износа деталей, таких как шаровые опоры, рулевые тяги и подшипники. Также он может быть следствием неправильной регулировки или повреждений, вызванных дорожными условиями. Регулярная диагностика и замена изношенных компонентов помогают поддерживать безопасность и комфорт вождения.

Причины возникновения люфта

От руля до управляемого колеса расположено несколько соединений, в каждом из которых может быть как стандартный, так и увеличенный зазор.

В некоторых местах этот зазор изначально равен нулю, в других – отличается от нуля, и его величина может изменяться в процессе износа металла:

• Основным источником люфта является зазор в зацеплении ведущей и ведомой шестерней рулевого механизма. Его размер может быть предусмотрен конструкцией, однако со временем он увеличивается из-за износа зубьев, и в некоторых случаях его можно частично устранить с помощью регулировки;
• Зазор может образоваться в шлицах, где ступица рулевого колеса крепится к валу рулевой колонки;
• Вал изготавливается составным в соответствии с требованиями компоновки и безопасности, между его частями находятся карданные и телескопические шлицевые соединения, которые со временем меняют свою геометрию, что приводит к увеличению зазоров;

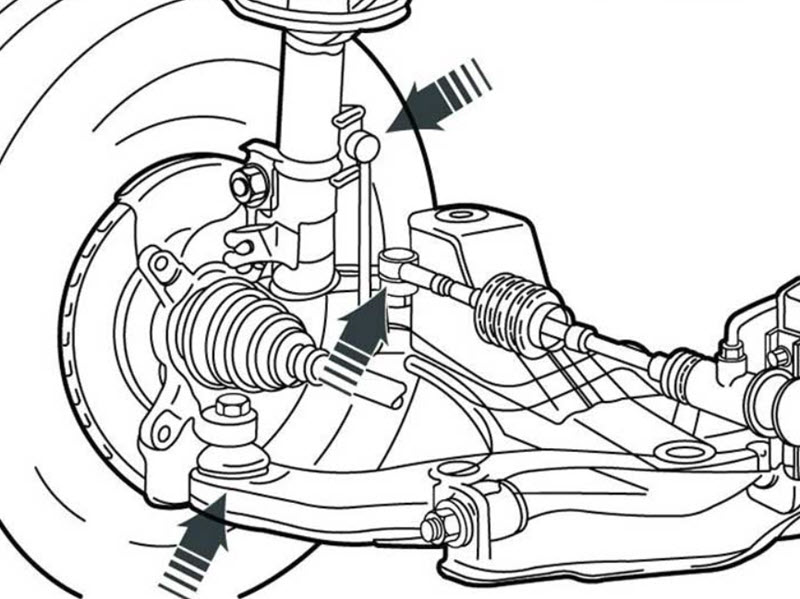

• На выходе из рулевого механизма располагаются тяги с шарнирами шарового типа, и по мере ухудшения состояния смазки увеличиваются относительные перемещения шаров и обойм;
• Поворотные рычаги управляемых колёс соединены с тягами через шаровые рулевые наконечники, которые подпружинены. В нормальном состоянии зазоров нет, но они появляются в процессе износа вкладышей и шаровых пальцев;
• Между колесом и поворотным кулаком находится ступица с подшипником, также подверженная износу;
• Вся конструкция обладает определенной упругостью, что не относится напрямую к люфту, но также замедляет реакцию на поворот руля.

Увеличение свободы соединений происходит постепенно: в одних местах это происходит быстрее, в других – медленнее. Тем не менее, общий люфт постоянно растет, и критическое значение, а также необходимость ремонта определяются в ходе диагностики ходовой части.

Способы диагностики неисправности

Стандартный метод проверки – это покачивание руля с внимательным контролем величины перемещения всех соединительных элементов. Зазоры легко определяются по звукам и тактильным ощущениям, которые испытывает проверяющий.

Общий люфт можно измерить с помощью специального инструмента, который подключается к рулевому колесу и отображает на экране угол свободного хода до начала поворота передних колес.

Если выявленный люфт превышает допустимые нормы, принимается решение о необходимости поиска конкретных причин и проведении ремонта.

Как проверить люфт руля самостоятельно

Как устранить люфт

Зазоры в соединениях, в зависимости от их расположения, должны быть полностью устранены или приведены к установленным расчетным параметрам.

В большинстве случаев требуется ремонт или замена компонентов, а регулировка применяется реже.

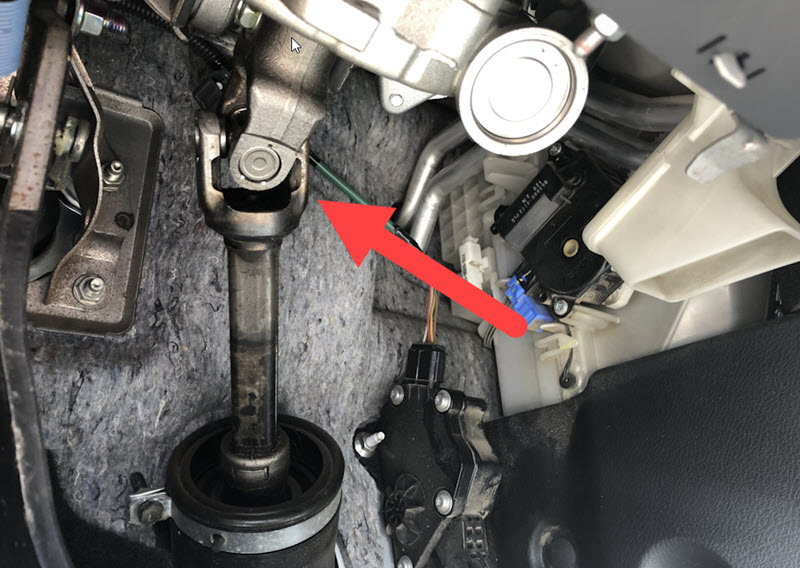

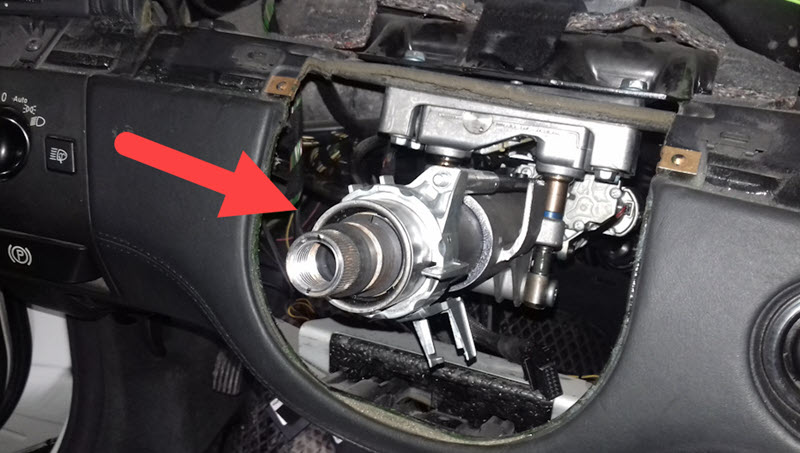

В рулевой колонке

Вал необходимо разобрать, после чего, в зависимости от технологии ремонта, принятой на заводе, осуществляется замена целиком или отдельных его частей – шлицевых соединений и карданных шарниров.

В определённых ситуациях может быть достаточно просто подтянуть крепеж зажимов цангового типа до установленного значения с последующей контровкой.

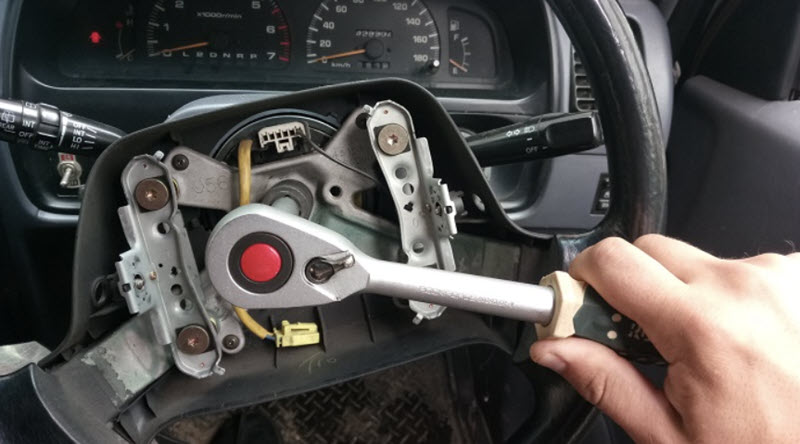

В рулевом колесе

Ступица руля крепится на шлицах и фиксируется центральной гайкой. При ослаблении шлицов происходит их износ, что приводит к образованию зазора, который изначально не был предусмотрен.

Затяжка гайки может помочь лишь на первых этапах, в дальнейшем необходимо заменять рулевое колесо и вал колонки. Также существуют методы восстановления шлицов до их первоначальных размеров.

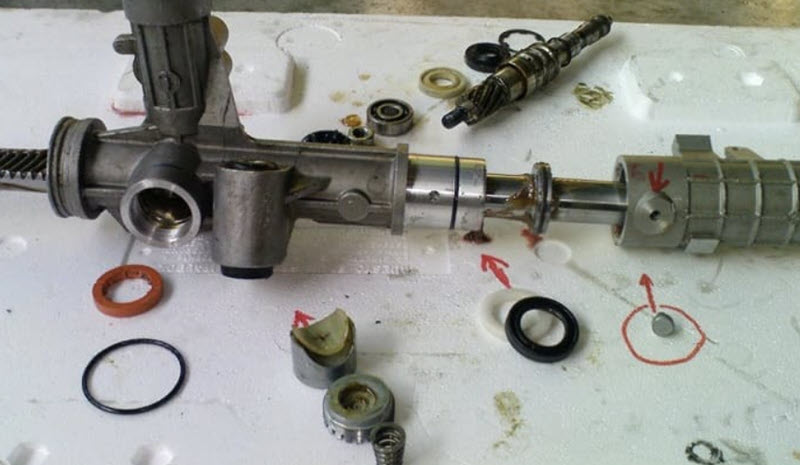

В рулевой рейке

Рейка позволяет настраивать прижим в области соединения с ведущей шестерней, однако это не всегда эффективно из-за неравномерного износа зубчатого сектора на протяжении всей его длины. В качестве альтернативы можно заменить опорные подшипники и втулки.

Капитальный ремонт реечного механизма осуществляется на специализированных предприятиях, которые принимают их в качестве обменного фонда и предлагают уже восстановленные изделия в замен. Механизмы в сборе, предлагаемые сторонними производителями, стоят значительно дешевле оригинальных, но их качество может варьироваться в зависимости от цены.

Что произойдет если ездить с большим люфтом

Автомобиль с значительными люфтами в рулевом управлении демонстрирует плохую управляемость, становится нестабильным на высоких скоростях и вызывает усталость у водителя.

При серьезных отклонениях могут возникнуть заклинивания в рулевом механизме и повреждения шарниров. Это представляет собой серьезную опасность, поэтому передвигаться с увеличенным люфтом следует исключительно до ближайшего сервиса.

Рекомендации по регулярному обслуживанию рулевого управления

Регулярное обслуживание рулевого управления является ключевым аспектом обеспечения безопасности и комфорта при вождении автомобиля. Правильный уход за этой системой помогает предотвратить возникновение серьезных проблем и продлить срок службы автомобиля. Ниже представлены основные рекомендации по обслуживанию рулевого управления.

1. Проверка уровня жидкости в рулевом управлении: Один из первых шагов в обслуживании рулевого управления — это регулярная проверка уровня жидкости в гидравлической системе. Низкий уровень жидкости может привести к ухудшению работы рулевого механизма и даже к его поломке. Рекомендуется проверять уровень жидкости не реже одного раза в месяц и доливать при необходимости.

2. Осмотр рулевых тяг и наконечников: Рулевые тяги и наконечники являются важными компонентами рулевого управления. Они должны быть свободны от износа и повреждений. Регулярный осмотр этих элементов поможет выявить проблемы на ранней стадии. Если вы заметили трещины, коррозию или люфт в этих деталях, их следует заменить.

3. Проверка состояния рулевого механизма: Рулевой механизм должен работать плавно и без заеданий. Если вы заметили, что руль начинает «заедать» или требует больших усилий для поворота, это может быть признаком необходимости обслуживания или замены механизма. Регулярная проверка и смазка подшипников и других движущихся частей поможет избежать таких проблем.

4. Регулировка углов установки колес: Неправильная регулировка углов установки колес может привести к неравномерному износу шин и ухудшению управляемости автомобиля. Рекомендуется проводить проверку и регулировку углов установки колес каждые 10-15 тысяч километров пробега или после каждой замены шин.

5. Проверка состояния рулевого колеса: Рулевое колесо должно быть удобно и безопасно в использовании. Проверьте, нет ли на нем трещин или повреждений, а также убедитесь, что оно надежно закреплено. Если рулевое колесо начинает «играть» или люфтит, это может указывать на необходимость замены или ремонта.

6. Профессиональная диагностика: Несмотря на то, что многие аспекты обслуживания рулевого управления можно выполнить самостоятельно, рекомендуется периодически обращаться к профессионалам для полной диагностики системы. Специалисты смогут выявить скрытые проблемы и предложить необходимые меры по их устранению.

Следуя этим рекомендациям, вы сможете поддерживать рулевое управление вашего автомобиля в хорошем состоянии, что обеспечит безопасность и комфорт во время вождения.

Вопрос-ответ

При каком максимальном значении суммарного люфт в рулевом?

Суммарный максимальный люфт в рулевом управлении автобуса не должен превышать 20 градусов.

Как замерить люфт руля?

Для проверки люфта расположите автомобиль на ровной площадке, запустите двигатель на холостой ход. Далее сделайте отметку по центру рулевого колеса, чтобы определить его величину. Проворачивайте руль влево и вправо до момента начала вращения колеса. Затем прокрутите колесо до упора.

Советы

СОВЕТ №1

Проверьте люфт в рулевом управлении на ровной поверхности. Для этого заведите автомобиль и покачайте рулевое колесо из стороны в сторону. Если вы заметите значительный люфт, это может указывать на необходимость проверки и ремонта рулевого механизма.

СОВЕТ №2

Регулярно проводите техническое обслуживание вашего автомобиля. Это поможет выявить проблемы с рулевым управлением на ранних стадиях и предотвратить более серьезные поломки. Обращайте внимание на состояние рулевых тяг и шаровых опор.

СОВЕТ №3

Изучите руководство пользователя вашего автомобиля, чтобы узнать о допустимых значениях люфта в рулевом управлении. Это поможет вам определить, когда стоит обратиться к специалисту для диагностики и ремонта.

СОВЕТ №4

Не игнорируйте изменения в поведении автомобиля. Если вы заметили, что рулевое управление стало менее отзывчивым или появились посторонние звуки, это может быть признаком увеличения люфта. В таком случае лучше обратиться к профессионалам для проверки состояния рулевого механизма.
