Угол опережения зажигания (УОЗ) — ключевой параметр, влияющий на эффективность работы двигателя внутреннего сгорания. Правильная настройка УОЗ обеспечивает оптимальное сгорание топливной смеси, что увеличивает мощность, снижает расход топлива и уменьшает выбросы вредных веществ. В статье рассмотрим, какой должен быть угол опережения зажигания для различных типов двигателей, причины его сбоя и методы корректной регулировки. Эта информация будет полезна автолюбителям и специалистам, стремящимся поддерживать автомобили в идеальном состоянии.

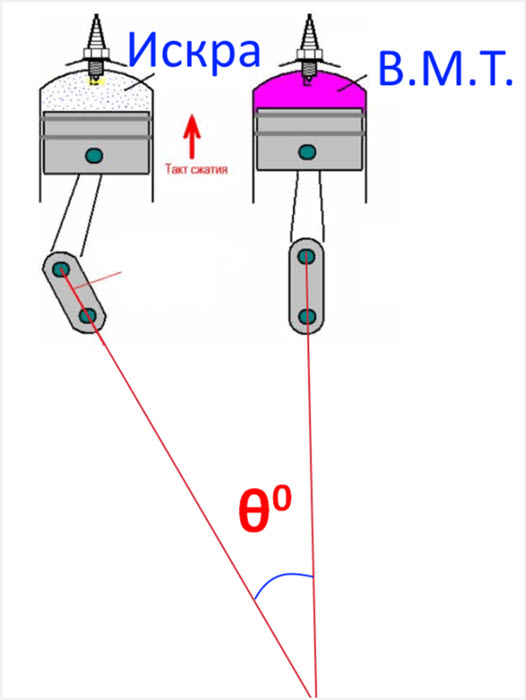

Что такое Угол Опережения Зажигания (УОЗ)
Поджигать уже сжатую до высокого давления смесь бензина с воздухом следует немного раньше, чем поршень достигнет верхней мертвой точки (ВМТ). Это обусловлено конечной скоростью горения, что, в свою очередь, влияет на увеличение давления на днище поршня.

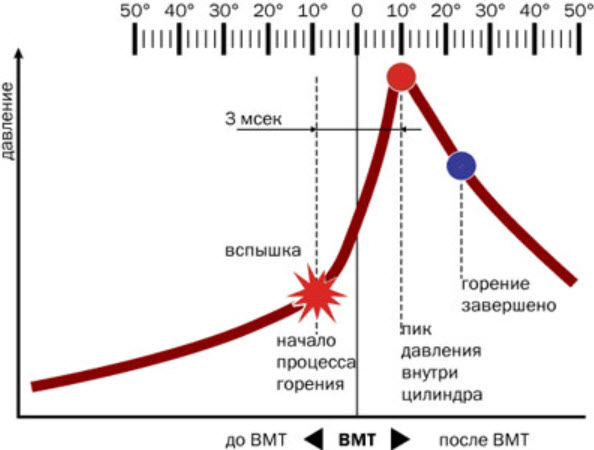

Данный процесс имеет временные рамки, которые сложно измерить в долях секунды из-за изменяющейся частоты вращения. Однако всё это тесно связано с движением поршня, а именно с углом поворота коленчатого вала.
Эта величина используется для измерения и определения момента, когда необходимо подать импульс на свечу зажигания. Поскольку искра обычно возникает немного раньше достижения ВМТ, основное внимание уделяется именно опережению зажигания.
Эксперты в области автомобильной техники утверждают, что угол опережения зажигания является критически важным параметром для оптимальной работы двигателя. Обычно рекомендуемый угол составляет от 10 до 20 градусов до верхней мертвой точки, однако точные значения могут варьироваться в зависимости от типа двигателя и его характеристик. Для правильной настройки угла опережения зажигания специалисты советуют использовать стробоскоп, который позволяет точно определить момент зажигания в реальном времени. Также важно учитывать качество топлива и состояние системы зажигания, так как они могут влиять на эффективность работы двигателя. Регулярная проверка и корректировка угла опережения зажигания помогут избежать проблем с производительностью и снизить расход топлива.
https://youtube.com/watch?v=3mQBW7NaLCs
Каким должен быть УОЗ

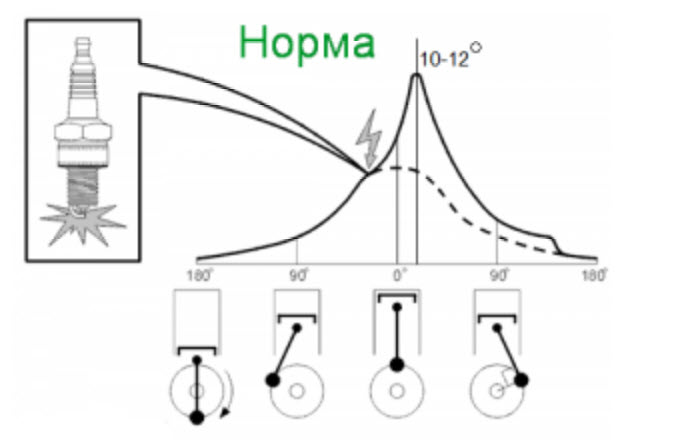

В большинстве случаев угол опережения зажигания (УОЗ) оказывается положительным, что означает, что искра возникает раньше, чем момент ВМТ. Однако при определенных условиях этот угол может быть скорректирован до почти нулевого значения.
В зависимости от различных факторов, влияющих на работу двигателя, угол опережения может увеличиваться и достигать значительных значений, вплоть до нескольких десятков градусов.
Увеличение УОЗ зависит от следующих факторов:
- скорости вращения коленчатого вала;
- состава топливной смеси;
- объема подаваемого воздуха;
- степени открытия дроссельной заслонки;
- температуры на впуске;
- уровня прогрева двигателя;
- давления наддува;
- отсутствия сигналов о детонации в цилиндрах.
Можно утверждать, что начальный угол опережения зажигания зависит от текущих и управляющих параметров, определяющих режим работы двигателя.
Читайте также:
| Параметр | Описание | Рекомендации по выставлению |
|---|---|---|
| Угол опережения зажигания (УОЗ) | Угол поворота коленчатого вала до верхней мертвой точки (ВМТ), при котором происходит искра в свече зажигания. | Определяется производителем двигателя и указывается в технической документации. |
| Признаки неправильного УОЗ | Детонация, перегрев двигателя, потеря мощности, повышенный расход топлива, «стрельба» в глушитель или карбюратор. | При появлении этих признаков необходимо проверить и отрегулировать УОЗ. |
| Методы выставления УОЗ | Стробоскоп: наиболее точный метод, позволяет видеть метку на шкиве коленвала при работающем двигателе. На слух: менее точный, требует опыта, основан на определении оптимального звука работы двигателя. По меткам: для некоторых двигателей предусмотрены метки на корпусе двигателя и шкиве. | Стробоскоп: подключить к АКБ и высоковольтному проводу 1-го цилиндра, направить на метки, вращать трамблер до совпадения меток. На слух: вращать трамблер до появления легкой детонации при резком нажатии на газ, затем немного повернуть назад. По меткам: совместить метки на неработающем двигателе. |
| Факторы, влияющие на УОЗ | Октановое число топлива, степень сжатия, температура двигателя, нагрузка на двигатель, износ деталей. | При использовании топлива с другим октановым числом может потребоваться корректировка УОЗ. |
| Последствия неправильного УОЗ | Слишком раннее: детонация, перегрев, повреждение поршней и клапанов. Слишком позднее: потеря мощности, повышенный расход топлива, перегрев выпускного коллектора. | Всегда стремиться к оптимальному УОЗ, рекомендованному производителем. |
| Дополнительные рекомендации | Проверять УОЗ при каждом ТО, использовать качественное топливо, следить за состоянием свечей зажигания и высоковольтных проводов. | Регулярная проверка и своевременная регулировка УОЗ продлевают срок службы двигателя и обеспечивают его эффективную работу. |
Интересные факты
Вот несколько интересных фактов о угле опережения зажигания и его настройке:
-
Оптимальный угол опережения: Угол опережения зажигания обычно находится в диапазоне от 10 до 30 градусов до верхней мертвой точки (ВМТ) в зависимости от типа двигателя и условий его работы. Например, для бензиновых двигателей с высоким уровнем сжатия угол может быть больше, чтобы обеспечить более полное сгорание топлива и увеличить мощность.
-
Влияние на производительность: Неправильный угол опережения зажигания может привести к детонации (стуковому сгоранию) или недостаточному сгоранию смеси, что негативно сказывается на мощности, экономичности и долговечности двигателя. Поэтому важно точно выставить угол, чтобы достичь оптимальной работы двигателя.
-
Методы настройки: Угол опережения зажигания можно выставить как вручную, так и с помощью электронных систем управления двигателем. В современных автомобилях используются датчики, которые автоматически регулируют угол в зависимости от нагрузки, оборотов и других параметров, что позволяет достичь максимальной эффективности и минимизировать выбросы.
Влияние угла зажигания на работу ДВС
Угол опережения зажигания (УОЗ) является ключевым элементом, который существенно влияет на производительность двигателя и его топливную эффективность. Чем выше этот угол, тем лучше осуществляется преобразование энергии от сгорания топлива.
Однако стремление увеличить угол ограничивается риском возникновения детонации, что представляет собой резкий скачок скорости горения топливной смеси, вызванный превышением критических значений давления и температуры.
В такой ситуации необходимо немедленно снизить угол, иначе это может привести не только к снижению мощности, но и к серьезным повреждениям поршневой группы и других компонентов двигателя.
Признаки сбитого УОЗ
Угол зажигания может изменяться нештатно по различным причинам. Однако существует всего два основных направления: слишком раннее или, наоборот, слишком позднее зажигание. Первое подразумевает увеличение угла опережения зажигания (УОЗ) по сравнению с оптимальным значением для конкретных условий, в то время как второе – его снижение.
Раннее зажигание проявляется в виде сильной детонации и потери мощности. Смесь, которая сгорает с такой скоростью, как взрыв бризантных взрывчатых веществ, уже не может эффективно толкать поршень, но при этом способна разрушать металл.
Детонацию легко распознать по характерному звуку. Существуют мифы о «стуке пальцев», однако это не совсем так. Звук возникает из-за ударной волны, воздействующей на днище поршня.
Позднее зажигание также приводит к снижению мощности, но по другим причинам. В этом случае смесь сгорает неэффективно, и остаточная энергия уходит в выхлоп, мешая поршню завершить такт выпуска. В результате двигатель теряет тягу, увеличивает расход топлива и перегревается, хотя работает плавно и стабильно.
Причины, из-за которых сбивает угол зажигания
В современных двигателях, где управление углом опережения зажигания осуществляется с помощью электронной системы управления двигателем (ЭСУД), вероятность сбоя практически отсутствует.
Единственное, что может привести к потере точной синхронизации, — это смещение датчика коленвала относительно задающего диска. В таком случае мотор столкнется с множеством других проблем, перейдет в аварийный режим, и на приборной панели загорится индикатор проверки двигателя.
Моторы с батарейным контактным зажиганием более подвержены изменениям момента искры. Это связано с износом контактной группы, её упора в вал трамблера, а также самого вала прерывателя.
В системах с бесконтактным датчиком такие проблемы возникают реже. Основными причинами могут быть плохо затянутые крепежи, сбои в синхронизации передачи вращения на трамблер или неисправный модуль зажигания.

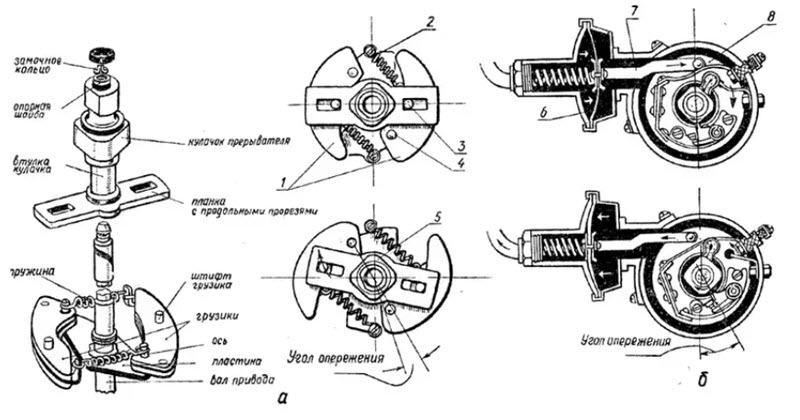

Во всех системах с трамблером может изменяться не начальный угол опережения зажигания, а текущий. Это происходит при неисправностях вакуумных и центробежных регуляторов опережения.
Как самому отрегулировать УОЗ на старых двигателях
В соответствии с инструкцией, начальный угол задается путем поворота корпуса трамблера, при этом контролируется момент появления искры с помощью пробника низковольтной цепи (лампочки или светодиодного индикатора). Для этого используются метки верхней мертвой точки (ВМТ) и опережения на шкиве коленвала.
Грубая настройка проверяется и при необходимости корректируется с помощью стробоскопа. Его лампа срабатывает в момент, когда импульс достигает свечи, что позволяет увидеть относительное положение меток.
Эта процедура выполняется на холостых оборотах с отключением всех корректирующих устройств. Положение можно подрегулировать, поворачивая корпус трамблера, чтобы совместить подсвеченные метки.
-
Читайте также:
Процесс регулировки УОЗ на современных моторах
Трамблеры уже давно остались в прошлом, а угол опережения зажигания (УОЗ) имеет фиксированную конструкцию и не подлежит регулировке. Однако это не означает, что он не может изменяться.
Первоначальная установка осуществляется во время монтажа задающего шкива ДПКВ, и при правильной сборке этого обычно достаточно. В дальнейшем в работу вступают так называемые карты режимов.
Электронная система управления двигателем (ЭСУД) анализирует информацию со всех датчиков, передает ее в программную модель двигателя, которая рассчитывает текущее значение угла опережения зажигания. Учитывая это значение, система отправляет своевременную команду на драйвер катушки зажигания, который создает искру на свече.
Карта представляет собой многомерную структуру, содержащую данные о температуре, оборотах и других ранее упомянутых мгновенных показателях режима.
Результат вычисляемой функции определяет необходимое опережение относительно верхней мертвой точки (ВМТ). Если система обнаруживает детонацию, программа мгновенно реагирует, изменяя угол в сторону более позднего зажигания, что помогает сохранить двигатель.
После этого система постепенно увеличивает УОЗ, стремясь достичь максимальной эффективности сгорания.
Советы по выбору оборудования для настройки УОЗ
Правильная настройка угла опережения зажигания (УОЗ) является ключевым аспектом для обеспечения эффективной работы двигателя внутреннего сгорания. Для достижения оптимальных результатов важно использовать соответствующее оборудование. Ниже приведены рекомендации по выбору инструментов и устройств, необходимых для настройки УОЗ.
1. Стробоскоп
Стробоскоп — это основной инструмент для настройки УОЗ. Он позволяет визуально отслеживать момент зажигания, проецируя свет на метки на маховике или шкиве коленчатого вала. При выборе стробоскопа обратите внимание на следующие характеристики:
-
Читайте также:
- Тип стробоскопа: Существуют как аналоговые, так и цифровые стробоскопы. Цифровые модели обычно более точные и удобные в использовании.
- Регулировка угла: Некоторые стробоскопы имеют функцию регулировки угла, что позволяет легко выставлять нужное значение УОЗ.
- Дополнительные функции: Некоторые устройства могут иметь функции записи данных, что позволяет анализировать работу двигателя в различных режимах.
2. Датчики угла поворота коленчатого вала
Для более точной настройки УОЗ можно использовать датчики угла поворота коленчатого вала. Эти устройства обеспечивают высокую точность измерений и могут быть подключены к диагностическому оборудованию. При выборе датчика обратите внимание на:
- Совместимость: Убедитесь, что датчик совместим с вашим автомобилем и системой зажигания.
- Точность измерений: Выбирайте устройства с высокой точностью, чтобы избежать ошибок при настройке.
3. Компьютерная диагностика
Современные автомобили часто оснащены электронными системами управления двигателем, которые могут влиять на УОЗ. Использование компьютерной диагностики позволяет получить доступ к данным о работе двигателя и провести более точную настройку. При выборе диагностического оборудования учитывайте:
- Совместимость с автомобилем: Убедитесь, что диагностический сканер поддерживает протоколы вашего автомобиля.
- Функциональность: Некоторые сканеры могут предоставлять дополнительные функции, такие как сброс ошибок, мониторинг параметров в реальном времени и т.д.
4. Инструменты для механической настройки
Для механической настройки УОЗ могут понадобиться различные инструменты, такие как:
- Ключи и отвертки: Для регулировки креплений системы зажигания.
- Маркеры: Для обозначения меток на маховике или шкиве коленчатого вала.
- Линейка или угломер: Для точного измерения углов.
5. Обучение и опыт
Наконец, важно помнить, что правильная настройка УОЗ требует не только качественного оборудования, но и знаний. Рекомендуется пройти обучение или проконсультироваться с опытными специалистами, чтобы избежать ошибок и достичь наилучших результатов.
В заключение, выбор оборудования для настройки УОЗ — это важный шаг, который напрямую влияет на производительность и надежность двигателя. Используйте качественные инструменты и не забывайте о необходимости обучения для достижения оптимальных результатов.
Вопрос-ответ
Что такое угол опережения зажигания и почему он важен?
Угол опережения зажигания — это угол между положением поршня в верхней мертвой точке и моментом, когда свеча зажигания начинает искрить. Он важен, потому что правильный угол обеспечивает оптимальное сгорание топливно-воздушной смеси, что влияет на мощность двигателя, его экономичность и уровень выбросов.
Как можно выставить угол опережения зажигания на автомобиле?
Угол опережения зажигания можно выставить с помощью специального оборудования, такого как стробоскоп. Для этого необходимо подключить стробоскоп к системе зажигания, запустить двигатель и направить свет на метки на маховике или корпусе двигателя, чтобы установить правильный угол в соответствии с рекомендациями производителя.
Какой угол опережения зажигания считается оптимальным для бензиновых двигателей?
Оптимальный угол опережения зажигания для бензиновых двигателей обычно находится в диапазоне от 10 до 20 градусов до ВМТ (верхней мертвой точки). Однако точное значение может варьироваться в зависимости от типа двигателя, характеристик топлива и условий эксплуатации, поэтому всегда лучше обращаться к рекомендациям производителя.
Советы
СОВЕТ №1
Перед тем как выставлять угол опережения зажигания, обязательно ознакомьтесь с рекомендациями производителя вашего автомобиля. В руководстве пользователя обычно указаны оптимальные значения, которые помогут избежать проблем с работой двигателя.
СОВЕТ №2
Используйте стробоскоп для точной настройки угла опережения зажигания. Этот инструмент позволяет визуально наблюдать за моментом зажигания и точно выставить его в соответствии с заданными параметрами.
СОВЕТ №3
Обратите внимание на состояние свечей зажигания и системы зажигания в целом. Неправильная работа этих компонентов может привести к неправильному углу опережения, что негативно скажется на производительности двигателя и его экономичности.
СОВЕТ №4
Регулярно проверяйте угол опережения зажигания, особенно после замены свечей, катушек зажигания или других компонентов системы. Это поможет поддерживать оптимальную работу двигателя и предотвратить его преждевременный износ.
