Подвеска автомобиля обеспечивает комфорт и безопасность при движении. В этой статье рассмотрим зависимую подвеску: её устройство, принципы работы и виды, а также сравним с независимой подвеской. Эти аспекты помогут автолюбителям сделать осознанный выбор при покупке или ремонте автомобиля и оценить преимущества и недостатки различных типов подвесок в зависимости от условий эксплуатации.

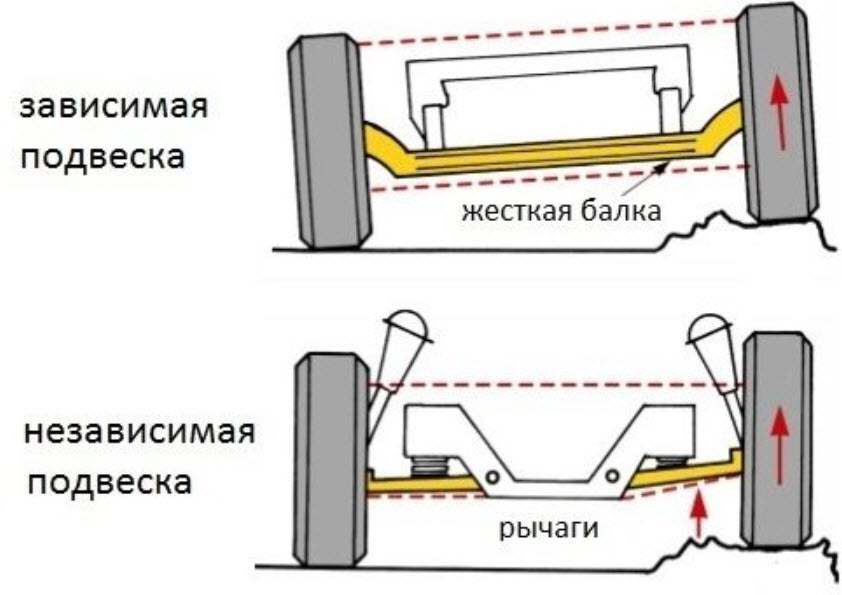

Почему подвеска называется зависимой
В определении данного термина содержится ключевая характеристика механизма – прочная связь между колесами одной оси. Любое изменение положения одного из колес неизменно отразится на другом. Это означает, что колеса взаимозависимы, что упрощает конструкцию, однако не всегда положительно сказывается на характеристиках подвески.
Эксперты в области автомобилестроения отмечают, что выбор между зависимой и независимой подвеской зависит от целей использования автомобиля. Зависимая подвеска, как правило, проще в конструкции и дешевле в производстве. Она обеспечивает хорошую устойчивость на ровных дорогах, но может уступать в комфорте на неровных покрытиях, так как колеса связаны между собой и могут передавать удары друг другу. В свою очередь, независимая подвеска позволяет каждому колесу двигаться независимо, что значительно улучшает управляемость и комфорт при движении по сложным маршрутам. Однако такая система сложнее и дороже в обслуживании. Таким образом, выбор подвески должен основываться на предпочтениях водителя и условиях эксплуатации автомобиля.
Принцип работы
Как и любой другой вид подвески, зависимая система включает в себя:
- упругие элементы, такие как спиральные пружины, листовые рессоры или более редкие устройства, которые встречаются на легковых автомобилях;
- демпфирующие устройства, чаще всего это гидравлические амортизаторы телескопического типа;
- направляющий механизм, который поддерживает углы установки колес относительно постоянными во время работы подвески при сжатии и отскоке.
Когда одно из колес сталкивается с препятствием, второе колесо на той же оси, благодаря жесткой связи с первым, начинает изменять угол развала, при этом сохраняя схождение.
Это приводит к смещению пятна контакта, изменению его формы и площади, что негативно сказывается на управляемости автомобиля на высокой скорости. Для уменьшения этого эффекта используются различные технические решения, однако полностью избежать его невозможно.
| Критерий | Зависимая подвеска | Независимая подвеска |
|---|---|---|
| Определение | Колеса одной оси жестко связаны друг с другом, движение одного колеса влияет на другое. | Каждое колесо имеет свою собственную систему крепления к кузову, движение одного колеса не влияет на другое. |
| Конструкция | Простая, обычно балка (мост) или неразрезная ось. | Более сложная, включает рычаги, стойки, пружины, амортизаторы для каждого колеса. |
| Комфорт | Ниже, особенно на неровностях, так как удар по одному колесу передается на другое, вызывая крен кузова. | Выше, так как каждое колесо обрабатывает неровности индивидуально, минимизируя передачу ударов на кузов. |
| Управляемость | Хуже, особенно на высоких скоростях и в поворотах, из-за эффекта «подпрыгивания» и изменения угла наклона колес. | Лучше, обеспечивает более точное управление, стабильность и предсказуемое поведение автомобиля. |
| Проходимость | Хорошая, особенно на бездорожье, так как обеспечивает большой ход колес и сохраняет постоянный дорожный просвет. | Может быть хуже на бездорожье из-за меньшего хода колес и возможности вывешивания одного колеса. |
| Надежность | Высокая, простая конструкция менее подвержена поломкам. | Ниже, более сложная конструкция имеет больше элементов, которые могут выйти из строя. |
| Стоимость | Ниже, как в производстве, так и в ремонте. | Выше, как в производстве, так и в ремонте. |
| Неподрессоренная масса | Высокая, что негативно сказывается на комфорте и управляемости. | Низкая, что положительно сказывается на комфорте и управляемости. |
| Примеры применения | Грузовики, внедорожники (задняя ось), старые легковые автомобили. | Большинство современных легковых автомобилей, кроссоверы, спортивные автомобили. |
Интересные факты
Вот несколько интересных фактов о зависимой и независимой подвеске:
-
Принцип работы: В зависимой подвеске колеса одной стороны автомобиля связаны между собой, что позволяет им двигаться синхронно. Это может улучшить устойчивость на прямых участках дороги, но снижает комфорт на неровностях. В независимой подвеске каждое колесо может двигаться независимо, что обеспечивает лучший комфорт и управляемость на неровных дорогах.
-
Применение: Зависимая подвеска чаще используется на грузовых автомобилях и внедорожниках, так как она более прочная и устойчивая к нагрузкам. Независимая подвеска, в свою очередь, распространена на легковых автомобилях и спортивных моделях, где важны маневренность и комфорт.
-
Сложность конструкции: Независимая подвеска обычно сложнее в конструкции и требует больше деталей, что может увеличить стоимость ремонта и обслуживания. Зависимая подвеска проще и дешевле в производстве, но может уступать в комфорте и управляемости, особенно на сложных маршрутах.
Устройство и схема зависимой подвески
Существует несколько типов зависимой подвески для ведущих и свободных мостов автомобилей. При этом любой мост может быть управляемым, однако рулевое управление не влияет на функционирование подвески и не входит в её составные части.
Наиболее простой вариант представляет собой зависимую подвеску неведущего моста. Такие конструкции чаще всего встречаются на грузовых автомобилях, так как в легковых моделях они практически не используются, а у автомобилей с повышенной проходимостью, которые часто называют джипами, все мосты являются ведущими.
Свободный мост состоит из прочной кованой профилированной балки, на концах которой расположены ступичные узлы колёс с подшипниками и тормозными системами.
Читайте также:
В качестве упругого элемента могут использоваться как рессоры, так и пружины. В случае с рессорами, их прочность и жёсткость в продольном и поперечном направлениях позволяют обойтись без дополнительных направляющих деталей, так как в вертикальном направлении рессора обеспечивает необходимую упругость.
Ведущий мост с зависимой подвеской устроен схожим образом. Его иногда называют неразрезным. Он представляет собой не просто швеллер, а полую трубу с картером, который часто называют «яблоком» редуктора.
От редуктора к ступицам колёс по трубам балки (чулкам) проходят жёсткие полуоси. Если мост также управляемый, полуоси соединяются со ступицами через ШРУСы – шарниры равных угловых скоростей, что позволяет колёсам изменять угол своей плоскости вращения при поворотах.
К яблоку моста присоединяется карданный вал. Подвеска всей балки с редуктором и колёсными узлами аналогична неведущему мосту, включая те же рессоры, пружины и амортизаторы.
Виды зависимых подвесок
В зависимости от используемых упругих компонентов изменяется вся конструкция подвески. Дополнительные сложности возникают, когда инженеры пытаются минимизировать влияние естественных недостатков зависимой подвески или повысить её прочность и грузоподъёмность.

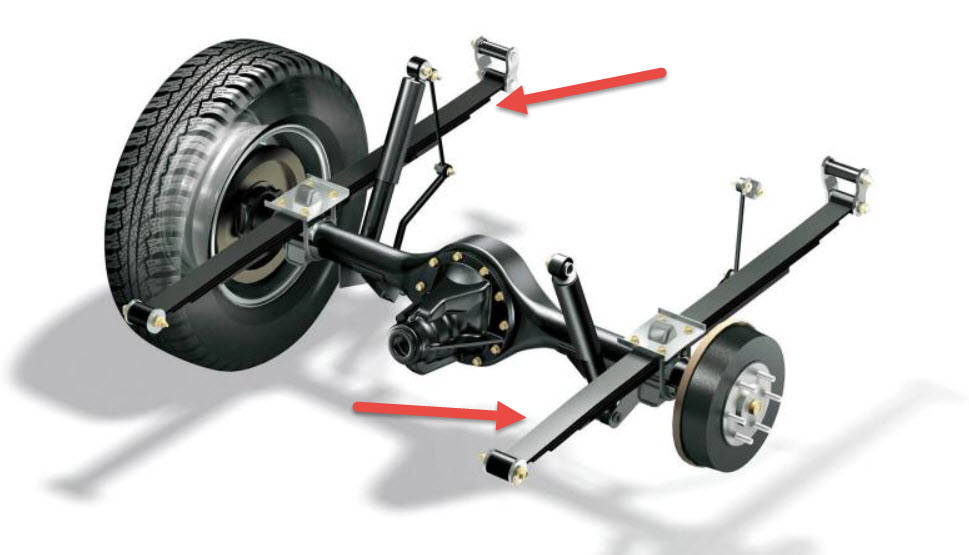

На продольных рессорах

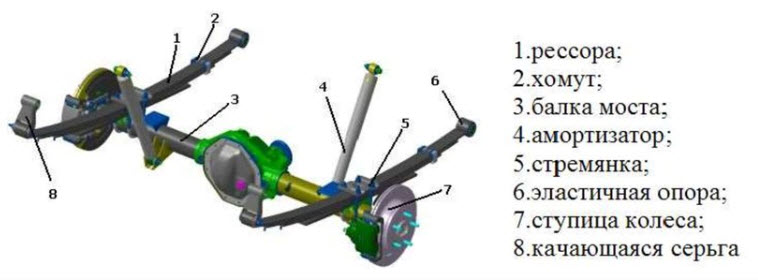

Наиболее распространённая схема подвески для грузовых автомобилей и других транспортных средств середины XX века. В таких системах обычно используются полуэллиптические рессоры, которые заменили ранее применявшиеся полные эллиптические рессоры, использовавшиеся на каретах и первых моделях автомобилей.
Рессора представляет собой изогнутый набор листов, изготовленных из рессорной стали, которые собираются в пакет и фиксируются хомутами. В некоторых случаях между листами могут находиться пластиковые шайбы, предотвращающие скрип и уменьшающие нежелательное трение, что способствует повышению комфорта при движении по неровной поверхности. Рессора крепится к мосту с помощью U-образных стремянок, которые затягиваются гайками.
На автомобилях с высокой проходимостью, чтобы максимально поднять кузов над дорогой, рессоры могут устанавливаться над балкой, однако более распространённой является конструкция, при которой они располагаются под ней. Это обеспечивает лучшую устойчивость автомобиля благодаря снижению центра тяжести.
Тянущее и толкающее усилие от моста передаётся на кузов через те же рессоры, которые обладают высокой прочностью. На концах рессор установлены кронштейны с резиновыми втулками, позволяющими компенсировать изменение длины рессоры при её сжатии.
В данной подвеске отсутствуют дополнительные тяги и рычаги. Амортизаторы крепятся через сайлентблоки между балкой и кузовом или рамой автомобиля.
На поперечных рессорах
Установка одиночной поперечной рессоры для всей оси была распространена в прошлом, но в настоящее время практически не используется. Данная конструкция не обладает необходимой жёсткостью в продольном направлении, что привело к её исчезновению с развитием мощных двигателей и современных тормозных систем на автомобилях.
Поперечная рессора не оправдывала себя с точки зрения проектирования и не предоставляла никаких значительных преимуществ. Это скорее артефакт, который можно встретить только в музеях.

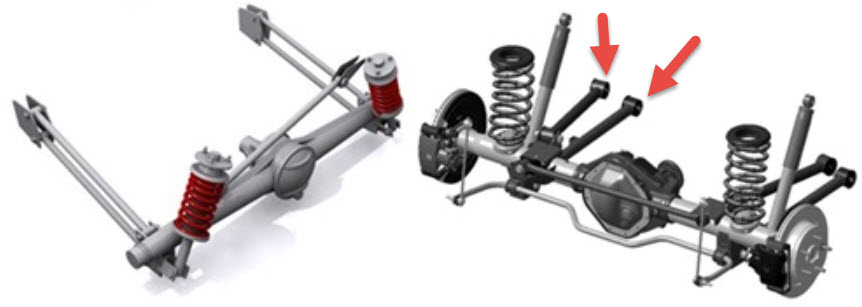

С направляющими рычагами
Несмотря на выдающуюся простоту и низкую стоимость конструкции, использование рессор не могло обеспечить необходимый уровень комфорта. В случае грузовиков или армейских джипов это не было критичным, так как их значительная масса помогала сглаживать недостатки. Однако для легковых автомобилей требования к плавности хода в различных условиях сделали применение спиральных пружин обязательным.
Спиральные пружины имеют значительно меньшее внутреннее трение, а гидравлические амортизаторы более эффективно справляются с задачами демпфирования.
Тем не менее, пружина не обладает продольной и поперечной жесткостью, поэтому балку необходимо было подвешивать с помощью системы тяг и рычагов. Наиболее распространенной является пятирычажная конструкция.
В этой системе присутствуют четыре продольные и одна поперечная тяги. Внешне она напоминает полуэллиптические рессоры, но здесь функции упругого поглощения вертикальных нагрузок, а также жесткого ограничения продольных, поперечных и скручивающих сил разделены между пружинами и тягами. Тяга, которая предотвращает поперечное смещение моста, называется тягой Панара.
Это важно знать: Как очистить фару изнутри и снаружи, не разбирая её
Однако именно в тяге Панара кроется один из главных недостатков данной схемы. При работе под изменяющимся углом она может вызывать смещение моста в поперечном направлении во время вертикальных колебаний подвески.
Это проявляется в отклонениях кузова в стороны, что может привести к потере управляемости на высокой скорости. Поэтому иногда в систему тяг добавляют дополнительные элементы, такие как параллелограмм Уатта, которые помогают компенсировать этот эффект.

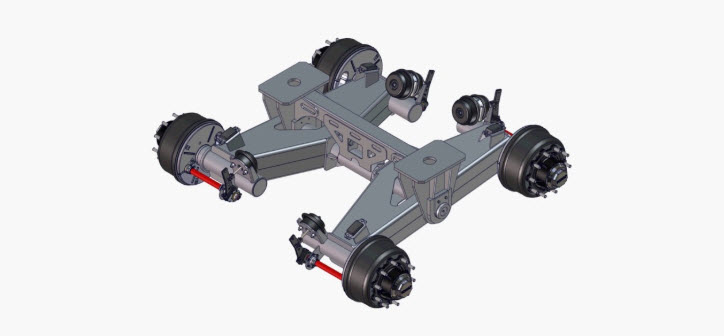

Балансирная подвеска
В многоосных грузовиках для упрощения конструкции и улучшения плавности хода применяется подвеска, в которой на каждую пару близко расположенных колес с одной стороны установлена одна продольная рессора.
Каждый из её концов крепится к балке соответствующей оси, а скручивающие нагрузки принимают на себя балансирные рычаги, расположенные ниже мостов.
Такая подвеска отличается компактностью и прочностью, обеспечивая хорошую плавность хода при высокой грузоподъёмности.
Её основная особенность заключается в наличии продольной связи между колесами, в то время как в других зависимых схемах связь осуществляется только поперёк.

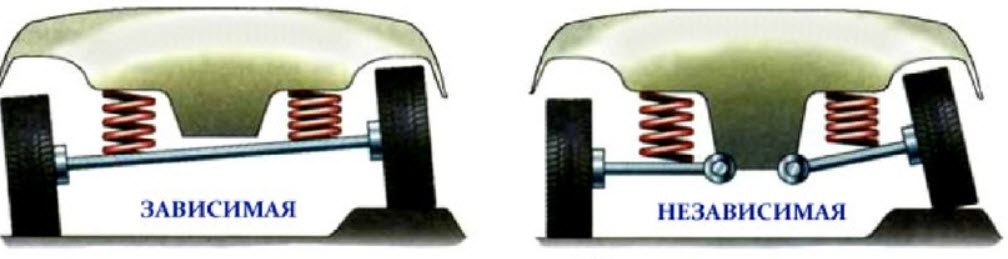

Отличия зависимой и независимой подвески
В независимой подвеске отсутствует связь между колесами, что позволяет каждому из них двигаться в пределах, определяемых направляющим механизмом.
-
Читайте также:
Однако такая конструкция значительно сложнее, так как у направляющего механизма нет общих компонентов для левой и правой сторон, что требует дублирования многих элементов. Тем не менее, для легковых автомобилей это не является критичным, поскольку им не нужен высокий запас прочности, и детали могут быть компактными и легкими.
Что касается внедорожников, то здесь постоянно ведутся споры о предпочтительности той или иной схемы. Основное внимание уделяется вопросам клиренса. У зависимой подвески он всегда остается постоянным под балкой и не зависит от движения колес. Изменяется только расстояние между днищем и землей или рамой.
Независимая подвеска также может обеспечивать достаточный клиренс, но его величина будет варьироваться при сжатии или разгрузке пружин. Что является лучшим вариантом – это вопрос, вызывающий разногласия. Кроме того, считается, что неразрезные мосты обладают большей прочностью и долговечностью, особенно при неизбежных столкновениях с неровностями на сложных маршрутах.
Преимущества и недостатки
Преимущества зависимой подвески включают в себя:
- простоту и низкую стоимость в процессе производства, обслуживания и ремонта;
- высокую прочность, особенно в варианте с рессорами, так как гибкая рессора труднее ломается;
- отличную выносливость на сложных участках, поскольку в первую очередь с дорогой взаимодействуют стальные балки мостов, а не кузов, рама и другие компоненты;
- стабильность клиренса, который определяется неподрессоренными балками.
Однако у этой системы есть и свои недостатки:
- значительные неподрессоренные массы, что затрудняет обеспечение плавности хода при легком кузове;
- невозможность достижения хорошей устойчивости и управляемости на высоких скоростях;
- размытость реакций на действия водителя, что значительно снижает ощущение от реального поведения колес на дороге;
- отсутствие возможности получения эффектов полезного подруливания и программируемого изменения других углов установки колес при рабочих ходах подвески.
Все эти аспекты накладывают определенные ограничения на использование таких типов подвесок.
Применение
В настоящее время зависимые подвески применяются исключительно на тех автомобилях, для которых важны преимущества жесткой связи между колесами, о которых говорилось ранее.
Это касается как грузовых автомобилей, так и легковых машин с высокой проходимостью, предназначенных для регулярной эксплуатации на плохих дорогах или в условиях их отсутствия. В таких случаях гораздо важнее надежность и прочность, чем тонкости в управляемости и стабильности.
Существуют и компромиссные решения, например, независимая подвеска передней оси в сочетании с неразрезным мостом на задней оси. Так устроены многие современные внедорожники. Однако наиболее специализированные модели внедорожников сохраняют жесткие балки как спереди, так и сзади.
На бюджетных легковых автомобилях на задней оси часто устанавливается полунезависимая подвеска, которая включает связывающую балку оси, но она не является жесткой и обладает определенной упругостью при скручивании. Эта конструкция более экономична, но ее характеристики вполне удовлетворительны.
Сравнение стоимости и сложности ремонта
Стоимость и сложность ремонта подвески напрямую зависят от ее типа, а также от конструкции автомобиля. В общем, независимая подвеска, как правило, требует более сложного обслуживания и ремонта, что может привести к более высоким затратам.
Независимая подвеска состоит из множества компонентов, таких как рычаги, амортизаторы и пружины, которые работают независимо друг от друга. Это обеспечивает лучшую управляемость и комфорт, но также делает систему более сложной. При необходимости замены или ремонта одного из элементов, может потребоваться разборка нескольких других частей, что увеличивает время и стоимость работ. Кроме того, детали независимой подвески часто стоят дороже, чем их аналоги в зависимой системе.
С другой стороны, зависимая подвеска, как правило, проще в конструкции и состоит из меньшего количества деталей. Это делает ее более доступной в плане ремонта. В случае поломки одного из элементов, замена может быть выполнена быстрее и с меньшими затратами. Однако стоит отметить, что зависимая подвеска может требовать более частого обслуживания, особенно в условиях плохих дорог, что также может сказаться на общих расходах.
Важно учитывать, что стоимость ремонта также зависит от марки и модели автомобиля. Некоторые автомобили с независимой подвеской могут иметь доступные запчасти и простые процедуры ремонта, в то время как другие могут требовать специализированного оборудования и навыков, что увеличивает стоимость. Аналогично, для автомобилей с зависимой подвеской могут быть как бюджетные, так и дорогие варианты запчастей.
В заключение, выбор между зависимой и независимой подвеской должен основываться не только на стоимости и сложности ремонта, но и на предпочтениях водителя, условиях эксплуатации автомобиля и его предназначении. Независимая подвеска предлагает лучшее качество езды и управляемость, но может обойтись дороже в обслуживании, тогда как зависимая подвеска более проста и экономична в ремонте, но может уступать в комфорте и управляемости.
Вопрос-ответ
Какой тип подвески самый надежный?
Зависимая подвеска. Достоинства данного типа: надежность и износостойкость, большой клиренс. Прекрасно проявляет себя при движении по внедорожью.
Каковы недостатки независимой подвески?
Недостатком независимой подвески является бóльшая вероятность изменения параметров развала – схождения колес при эксплуатации автомобиля.
Советы
СОВЕТ №1
При выборе между зависимой и независимой подвеской учитывайте условия эксплуатации вашего автомобиля. Если вы планируете использовать машину в условиях плохих дорог или для частых поездок по бездорожью, независимая подвеска обеспечит большую маневренность и комфорт.
СОВЕТ №2
Обратите внимание на стоимость обслуживания и ремонта. Зависимая подвеска, как правило, проще в конструкции и дешевле в обслуживании, что может быть важным фактором для владельцев бюджетных автомобилей.
СОВЕТ №3
Не забывайте о том, что независимая подвеска может обеспечить лучшую управляемость и устойчивость на высоких скоростях. Если вы цените динамику и спортивные характеристики, это может стать решающим фактором при выборе.
СОВЕТ №4
Проведите тест-драйв автомобилей с обеими типами подвески. Это поможет вам на собственном опыте оценить комфорт и управляемость, а также понять, какой тип подвески больше соответствует вашим предпочтениям и стилю вождения.
