В статье рассмотрим замену датчика антиблокировочной системы (АБС) в гаражных условиях, что позволит вам выполнить эту задачу самостоятельно. Узнаете, как определить неисправность датчика АБС, а также получите пошаговую инструкцию по его ремонту и замене. Эта информация поможет сэкономить средства и повысить безопасность автомобиля, так как исправная система АБС предотвращает блокировку колес при экстренном торможении.
Роль датчика АБС в автомобиле
Датчик ABS предназначен для точного определения момента, когда колесо начинает блокироваться, основываясь на частоте его вращения. Антиблокировочная система состоит не только из датчиков, но и включает гидравлический и управляющий блоки.
Когда колесо почти заблокировано, электронный блок отправляет сигнал на гидроблок. Гидравлический блок уменьшает, а в некоторых случаях полностью прекращает подачу тормозной жидкости к тормозному механизму заблокированного колеса. Если этого окажется недостаточно, срабатывает специальный клапан, который перенаправляет жидкость по отводной системе.
Когда колесо вновь начинает вращаться, электронный управляющий модуль отключает воздействие на электромагнитные клапаны, и давление в гидромагистрали снова подается к тормозным цилиндрам на колесах.
Замена датчика АБС в гаражных условиях требует внимательности и определенных навыков. Эксперты рекомендуют начать с диагностики, чтобы убедиться, что проблема действительно связана с датчиком, а не с проводкой или другими компонентами системы. Для замены необходимо поднять автомобиль на подъемнике или использовать домкрат, обеспечивая безопасность работы.
Сначала следует отсоединить аккумулятор, чтобы избежать короткого замыкания. Затем, сняв колесо, можно получить доступ к датчику. Важно аккуратно открутить крепежные элементы и отсоединить разъем, чтобы не повредить проводку. Установка нового датчика должна производиться в обратном порядке, с тщательной проверкой всех соединений. После завершения работы рекомендуется провести тест-драйв, чтобы убедиться в исправности системы.
Как устроен датчик
Разные автопроизводители устанавливают на свои автомобили различные версии и реализации антиблокировочных систем. Существует несколько типов датчиков, которые можно классифицировать по принципу работы. Некоторые из них используют магниторезистивный эффект, в то время как другие основаны на эффекте Холла. Датчики делятся на пассивные и активные.

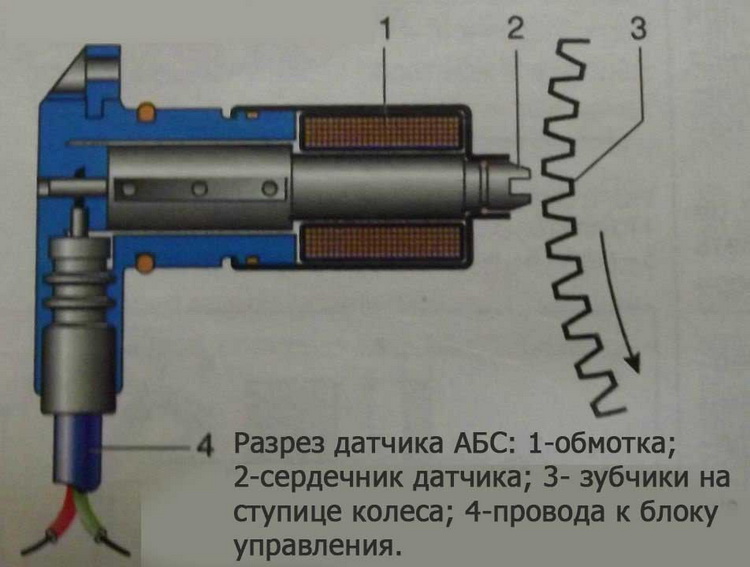

Пассивные датчики представляют собой индуктивные устройства для измерения скорости. Их конструкция и принцип работы довольно просты. В основе лежит обычная индуктивная катушка, изготовленная из тонкого медного провода. Внутри катушки располагается мощный магнит и магнитный сердечник. Торцевая часть катушки с сердечником направлена к магнитному кольцу, которое установлено на ступице колеса.
Работа датчика основана на принципе электромагнитной индукции. Когда катушка находится в неподвижном состоянии, на выходах датчика отсутствует сигнал. Однако, как только автомобиль начинает движение, зубчатый ротор кольца начинает перемещаться рядом с сердечником датчика. Это приводит к изменению магнитного поля, проходящего через катушку.
Изменение магнитного поля в катушке вызывает появление переменного тока, который передается в блок управления. Данная система устойчива к помехам и загрязнениям, но начинает функционировать только при достижении скорости 5-7 км/ч.
Активные датчики появились в 90-х годах. Они работают по принципу полупроводникового диода, где направление электрического тока изменяется под воздействием магнитных полей. Эти датчики называют магниторезистивными. Также существует датчик Холла, в котором ток возникает в резисторе, помещенном в магнитное поле.
Читайте также:
Магнитное поле создается специальным кольцом, которое крепится на ступице автомобиля и вращается вместе с ней. В случае пассивных датчиков любые изменения в магнитном поле приводят к изменениям в направлении движения электронов, что, в свою очередь, изменяет сопротивление. Эти изменения фиксируются электронным модулем или ЭБУ.
В случае активных датчиков меняющееся магнитное поле заставляет электроны двигаться в одном направлении элемента, что приводит к образованию напряжения, передающегося в ЭБУ.
| Этап замены | Описание действия | Необходимые инструменты и материалы |
|---|---|---|
| Подготовка | 1. Заглушите двигатель и поставьте автомобиль на ручной тормоз. 2. Поднимите автомобиль домкратом и установите на страховочные подставки. 3. Снимите колесо, за которым находится неисправный датчик. |
Домкрат, страховочные подставки, баллонный ключ, перчатки, ветошь |
| Демонтаж старого датчика | 1. Отсоедините электрический разъем датчика АБС. 2. Открутите крепежный болт датчика. 3. Аккуратно извлеките старый датчик из посадочного места. Возможно, потребуется использовать WD-40 для облегчения извлечения. 4. Очистите посадочное место от грязи и ржавчины металлической щеткой. |
Набор гаечных ключей/головок, отвертка, WD-40, металлическая щетка, очиститель тормозов |
| Установка нового датчика | 1. Установите новый датчик АБС в посадочное место, убедившись, что он плотно сидит. 2. Закрутите крепежный болт датчика. 3. Подсоедините электрический разъем нового датчика. 4. Убедитесь в надежности всех соединений. |
Новый датчик АБС, набор гаечных ключей/головок, отвертка |
| Завершение работ | 1. Установите колесо на место и затяните болты. 2. Опустите автомобиль с домкрата. 3. Заведите двигатель и проверьте отсутствие индикатора неисправности АБС на приборной панели. 4. Проведите тестовую поездку, чтобы убедиться в корректной работе системы АБС. |
Баллонный ключ, динамометрический ключ (рекомендуется) |
Интересные факты
Вот несколько интересных фактов о замене датчика АБС в гаражных условиях:
-
Диагностика перед заменой: Прежде чем приступить к замене датчика АБС, важно провести диагностику системы. Часто проблемы с тормозами могут быть связаны не только с датчиком, но и с проводкой или блоком управления. Использование OBD-II сканера может помочь точно определить неисправность.
-
Специфика крепления: Датчики АБС могут крепиться по-разному в зависимости от модели автомобиля. В некоторых случаях для доступа к датчику может потребоваться снять колесо или даже тормозной диск. Знание конструкции вашего автомобиля поможет избежать лишних усилий и повреждений.
-
Калибровка после замены: После установки нового датчика АБС может потребоваться его калибровка или сброс ошибок в системе. Некоторые автомобили автоматически определяют новый датчик, но в других случаях может понадобиться использование специального оборудования для настройки системы. Это важно для обеспечения правильной работы системы ABS и безопасности на дороге.
Можно ли починить неисправный сенсор
В случае повреждения обмотки элемента, многие владельцы автомобилей пытаются решить проблему, перематывая катушку. Тем не менее, опыт показывает, что такой метод не всегда позволяет вернуть устройству его функциональность.
Признаки неисправности детали
Водитель может заметить проблемы в системе АБС по сигнальной лампе на приборной панели. Если возникают неисправности, лампа будет либо светиться, либо мигать. Это является первым сигналом о наличии проблемы.
В такой ситуации рекомендуется использовать диагностический прибор для точного выявления причины неисправности. Например, сканер Rokodil ScanX не только обнаруживает ошибку датчика АБС, но и указывает, на каком именно колесе она возникла.
Кроме того, при наличии неисправностей могут наблюдаться следующие симптомы:
-
Читайте также:
- Возможна блокировка колес при резком торможении;
- При нажатии на тормоза не будет ощущаться вибрация.
Как самому заменить датчик АБС
По схеме антиблокировочной системы, датчики размещены на каждом из четырех колес автомобиля. Сенсоры передних колес удобнее всего снимать снизу ступицы, хотя в редких случаях к ним можно добраться из подкапотного пространства. К элементам на задних колесах проще всего получить доступ только из-под арки.
Для выполнения замены потребуется следующий инструмент:
- Надежный домкрат;
- Ключ для колесных болтов;
- Набор рожковых ключей и торцевых головок;
- Молоток;
- Отвертка с плоским жалом;
- Жидкий ключ;
- Мультиметр.
Сначала необходимо установить автомобиль на ровную поверхность и активировать стояночный тормоз.

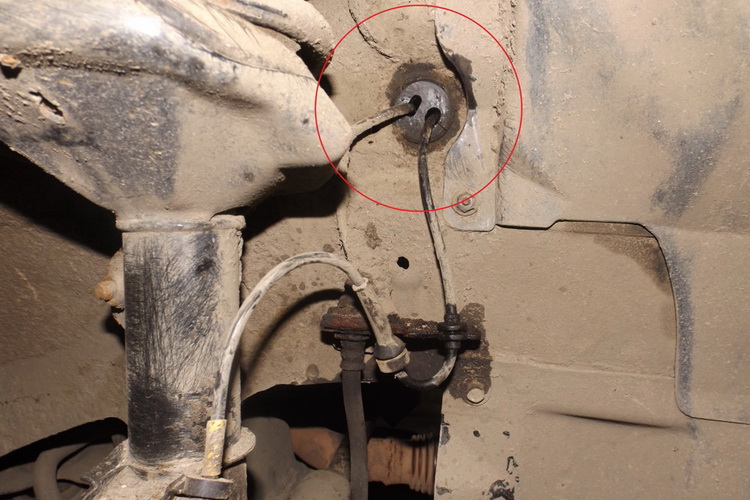

Затем снимаются кресла заднего ряда, пластиковая накладка порога и резиновый уплотнитель двери. Это позволит добраться до разъема сенсора: для этого нужно отогнуть фиксаторы и отодвинуть пластиковые панели рядом с креплением амортизаторной стойки. Провода с разъемом следует отсоединить.
Домкрат устанавливается в нужной точке, поднимается автомобиль, откручиваются колесные болты и снимается колесо. Далее выкручиваются крепежные элементы датчика – если болты долго не откручивались, рекомендуется обработать соединение жидким ключом. После того как болты будут откручены, деталь аккуратно извлекается. Затем необходимо выкрутить болты кронштейнов проводов, которые находятся на стойке и арках крыла.
Чтобы извлечь провод, осторожно отгибаются антивибрационные накладки, под которыми закреплен кабель. Отверткой удаляется заглушка, и кабель вытаскивается. Установка новой детали производится аналогично. После этого закручиваются болты креплений кронштейнов, провод просовывается так, чтобы он мог достать до гнезда, устанавливается заглушка. Накладка приклеивается на свое место.
Затем устанавливается колесо, подключается разъем сенсора АБС в гнездо, монтируются на место дверной уплотнитель, вставки порога и сиденья.

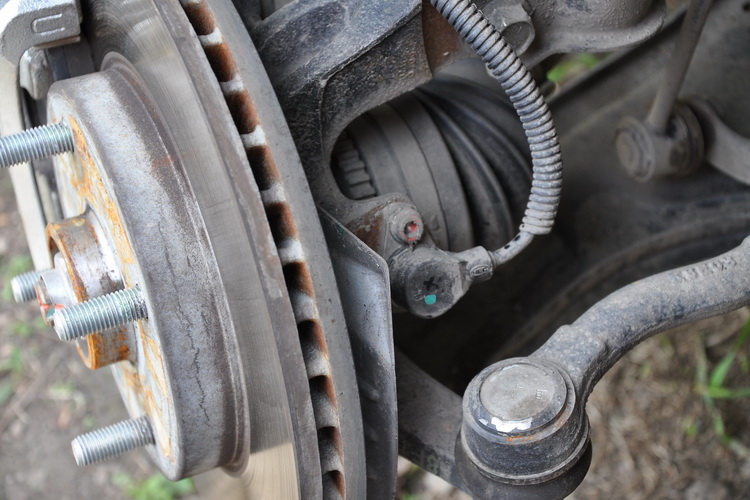

Работа с передними сенсорами значительно проще, так как в большинстве случаев они более доступны. На большинстве моделей сенсоры крепятся на поворотном кулаке. Процесс замены аналогичен работе с задними датчиками.
Видео инструкция
Предлагаем вашему вниманию наглядный пример замены и обслуживания датчиков АБС на автомобиле.
Как проверить качество проделанной работы
После установки новых сенсоров АБС необходимо провести тестирование их эффективности. Для этого следует разогнаться до 40 км/ч и затем резко нажать на тормоза.
Если машина остановится без отклонения в сторону, на тормозной педали будет ощущаться характерная вибрация, и водитель не заметит полной блокировки колес, значит, система АБС работает корректно.

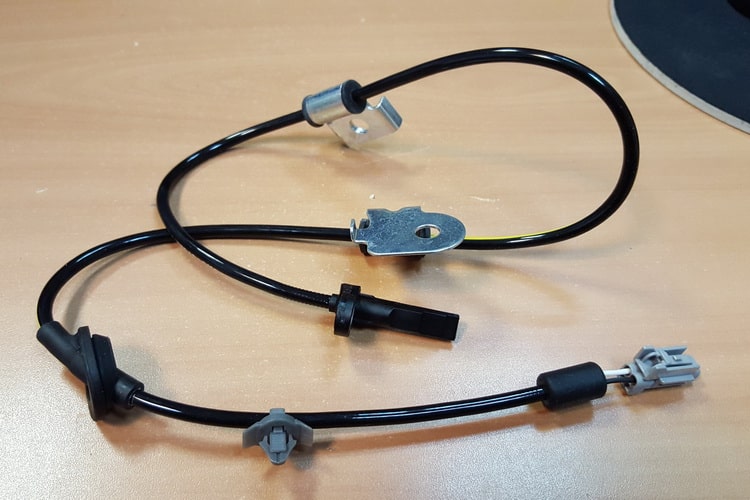

Советы по выбору нового датчика АБС
При выборе нового датчика АБС (антиблокировочной системы) важно учитывать несколько ключевых факторов, чтобы обеспечить надежную работу системы торможения вашего автомобиля. Вот несколько советов, которые помогут вам сделать правильный выбор.
1. Совместимость с автомобилем
Первое, на что стоит обратить внимание, это совместимость датчика с вашим автомобилем. Каждый производитель автомобилей использует свои уникальные спецификации для датчиков АБС. Убедитесь, что выбранный вами датчик соответствует марке, модели и году выпуска вашего автомобиля. Для этого можно обратиться к руководству пользователя или проконсультироваться с продавцом.
2. Качество и надежность
Выбирайте датчики от известных и проверенных производителей. Качественные детали обеспечивают более долгий срок службы и надежную работу системы АБС. Изучите отзывы других автовладельцев о конкретных моделях датчиков, чтобы понять, какие из них зарекомендовали себя наилучшим образом.
3. Оригинальные или аналоговые детали
Вы можете выбрать между оригинальными запчастями и аналогами. Оригинальные датчики, как правило, стоят дороже, но они гарантируют полную совместимость и надежность. Аналоговые детали могут быть более доступными по цене, но важно убедиться в их качестве и репутации производителя. Сравните характеристики и отзывы, чтобы сделать обоснованный выбор.
4. Гарантия и возврат
При покупке датчика АБС уточните условия гарантии. Надежные производители обычно предлагают гарантию на свои изделия, что свидетельствует о высоком качестве продукции. Также важно узнать, возможно ли вернуть или обменять датчик в случае, если он не подошел или оказался неисправным.
5. Цена
Цены на датчики АБС могут варьироваться в широких пределах. Не стоит выбирать самый дешевый вариант, так как это может привести к проблемам в будущем. Сравните цены на аналогичные модели от разных производителей и выберите оптимальный вариант, который сочетает в себе разумную цену и высокое качество.
6. Установка и обслуживание
Некоторые датчики могут требовать специального оборудования или навыков для установки. Убедитесь, что вы сможете установить новый датчик самостоятельно или обратитесь к профессионалам. Также стоит ознакомиться с рекомендациями по обслуживанию и эксплуатации системы АБС, чтобы избежать проблем в будущем.
Следуя этим советам, вы сможете выбрать качественный и надежный датчик АБС, который обеспечит безопасность и эффективность тормозной системы вашего автомобиля.
Вопрос-ответ
Можно ли заменить датчик ABS самостоятельно?
Хорошая новость заключается в том, что замена датчика ABS обычно несложная задача. В большинстве случаев для выполнения работы вам понадобятся только домкрат, подставки и базовый ручной инструмент.
Можно ли ездить без датчика ABS?
Смогу ли я ездить без датчика? Да, сможете.
Что произойдет, если отключить датчик ABS?
Если вы удалите предохранитель ABS, можно ожидать возникновения таких проблем, как снижение эффективности торможения, включение контрольной лампы ABS и повышенный износ тормозов и шин.
Советы
СОВЕТ №1
Перед началом работы убедитесь, что у вас есть все необходимые инструменты и запчасти. Вам понадобятся ключи, отвертки, возможно, домкрат и подставки для безопасности. Также стоит заранее приобрести новый датчик АБС, соответствующий модели вашего автомобиля.
СОВЕТ №2
Обязательно отключите аккумулятор перед началом замены датчика. Это поможет избежать короткого замыкания и защитит электронику автомобиля. Также рекомендуется подождать несколько минут после отключения, чтобы разрядить остаточное напряжение в системе.
СОВЕТ №3
При снятии старого датчика будьте осторожны, чтобы не повредить проводку и крепления. Используйте проникающее масло, если датчик застрял, и дайте ему немного времени для воздействия. Это облегчит процесс снятия и предотвратит повреждение деталей.
СОВЕТ №4
После установки нового датчика обязательно проверьте его работоспособность. Подключите аккумулятор и выполните тест-драйв, чтобы убедиться, что система АБС функционирует корректно. Если индикатор АБС на приборной панели продолжает гореть, возможно, потребуется провести диагностику системы.
