Топливный бак — ключевой элемент автомобиля, обеспечивающий его работу и эффективность. В статье рассмотрим устройство топливного бака, его категории и систему вентиляции, а также важность ухода за этим компонентом. Понимание принципов работы и особенностей топливного бака поможет автовладельцам избежать распространенных проблем и продлить срок службы автомобиля.
Что из себя представляет топливный бак в автомобиле
Эта крупная деталь, являющаяся самой значительной в топливной системе, на самом деле гораздо сложнее, чем может показаться на первый взгляд.
Она отличается от привычных канистр или бочек наличием ряда дополнительных функций, которые играют ключевую роль в обеспечении безопасности, стабильного питания двигателя и удобства в пополнении запаса топлива:
- возможность оптимального размещения в конструкции шасси и кузова автомобиля;
- сочетание максимальной емкости с минимальным уменьшением полезного объема всей конструкции;
- защита от утечек при авариях или на неровных дорогах;
- высокая прочность и стойкость к коррозии;
- отсутствие вредных испарений в салоне и окружающей среде;
- высокая скорость заправки топливом;
- минимальное влияние на состав хранимого топлива;
- наличие элементов системы питания.
В легковых автомобилях, предназначенных для гражданского использования, обычно устанавливается один топливный бак. В то время как в автомобилях специального или двойного назначения может быть два и более баков, что повышает надежность и упрощает компоновку при необходимости перевозки больших объемов топлива.
Эксперты отмечают, что топливный бак автомобиля играет ключевую роль в системе питания двигателя. Он обычно изготавливается из прочных материалов, таких как сталь или пластик, что обеспечивает его долговечность и устойчивость к коррозии. Внутри бака находится система, которая предотвращает утечки и обеспечивает правильное давление топлива. Специалисты подчеркивают важность вентиляции, которая позволяет избежать образования вакуума и гарантирует стабильную подачу топлива. Кроме того, современные топливные баки часто оснащены датчиками уровня, что позволяет водителю контролировать количество оставшегося топлива. Правильное обслуживание и регулярная проверка состояния бака являются залогом безопасности и надежности работы автомобиля.
Место расположения
У производителей автомобилей, которые создавались до последней трети XX века, не возникало проблем с размещением топливного бака. Его либо устанавливали близко к двигателю, что позволяло обойтись без топливного насоса, либо помещали в багажное отделение.
Затем пришло время, когда безопасность и экологичность транспортных средств стали приоритетными.

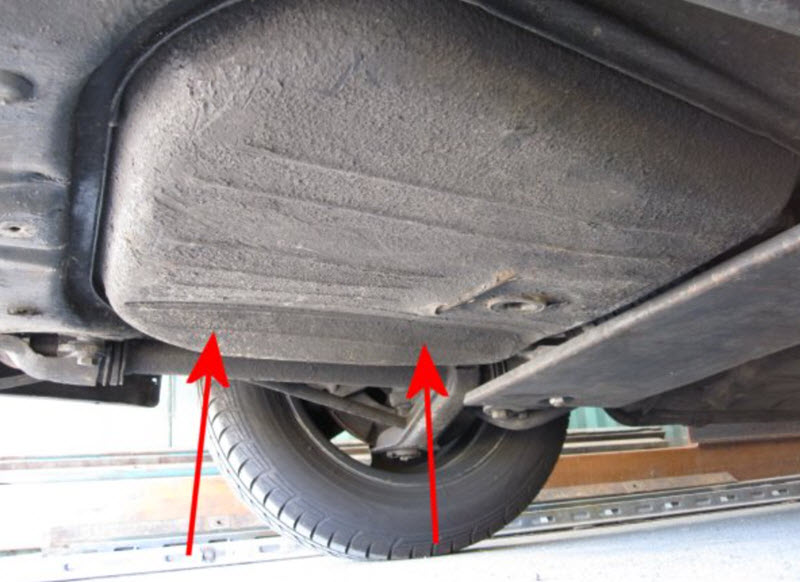

Современные автомобили, как правило, имеют бак, расположенный в районе задней оси. Чаще всего он находится под сиденьями второго ряда или под полом багажника.
В случае размещения бака под полом багажника между ним и задним габаритом автомобиля должна быть предусмотрена надежная, но при этом сминаемая зона, чтобы минимизировать последствия удара в заднюю часть.
Все компоненты топливной системы, содержащие горючее или его пары, должны сохранять герметичность даже в случае аварии. При этом пассажиры в салоне защищены от бака прочным металлическим полом кузова, что дополнительно снижает риски в случае повреждения.
Читайте также:
Топливопроводы также прокладываются под кузовом, избегая контакта с пассажирскими и багажными отсеками.

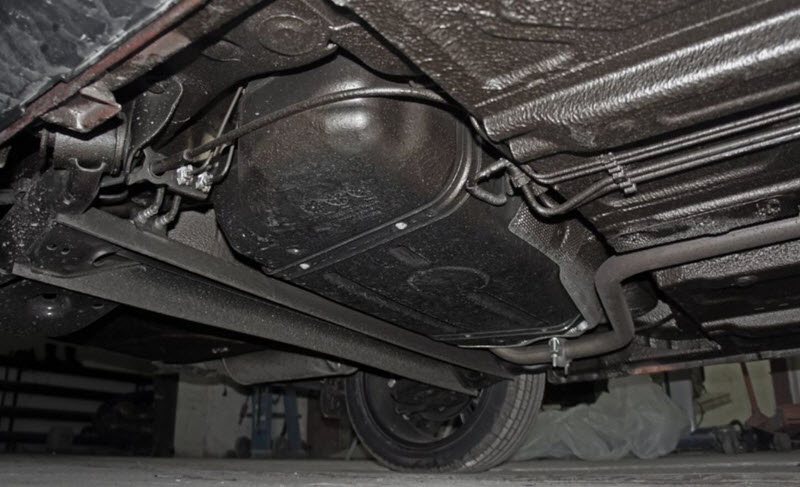

Конструкция автомобиля требует, чтобы трубы системы выхлопа проходили под баком. В связи с этим необходимо обеспечить изоляцию, чтобы избежать перегрева топлива.
Иногда вместе с изоляцией устанавливается дополнительная защита от абразивных частиц и гравия с дороги, что также помогает предотвратить возможные повреждения.
Для внедорожников принимаются меры по размещению баков выше нижних поверхностей лонжеронов и поперечин рамы.
| Элемент топливного бака | Функция | Материал изготовления |
|---|---|---|
| Корпус бака | Хранение топлива | Сталь, алюминий, пластик |
| Заливная горловина | Место для заправки топливом | Сталь, пластик |
| Топливный насос | Подача топлива к двигателю | Металл, пластик |
| Датчик уровня топлива | Измерение количества топлива в баке | Металл, пластик |
| Топливный фильтр | Очистка топлива от примесей | Бумага, синтетические волокна |
| Вентиляционный клапан | Предотвращение избыточного давления/вакуума | Пластик, резина |
| Сливная пробка | Для слива топлива (при необходимости) | Металл |
| Перегородки (внутри бака) | Предотвращение плескания топлива | Металл, пластик |
| Топливозаборник | Забор топлива из бака | Металл, пластик |
Интересные факты
Вот несколько интересных фактов о том, как устроен топливный бак в автомобиле:
-
Материалы и конструкции: Современные топливные баки чаще всего изготавливаются из пластиковых композитов, таких как полиэтилен, что делает их легкими и устойчивыми к коррозии. Это также позволяет создавать более сложные формы, что способствует оптимизации пространства в автомобиле.
-
Системы предотвращения утечек: Многие топливные баки оснащены специальными системами, которые предотвращают утечки топлива. Например, в них могут быть установлены клапаны, которые закрываются при изменении давления, а также системы, которые минимизируют испарения топлива, что помогает снизить вредные выбросы в атмосферу.
-
Датчики уровня топлива: В топливных баках часто устанавливаются датчики уровня топлива, которые помогают водителю контролировать количество оставшегося топлива. Эти датчики могут работать на основе различных принципов, включая поплавковые механизмы или ультразвуковые технологии, что позволяет обеспечить точное отображение уровня топлива на приборной панели.
Категории бензобаков
Бензобаки бывают разнообразными по объему, форме, назначению и материалам, из которых они изготовлены. Обычно они имеют простые формы, такие как цилиндрические и прямоугольные, и устанавливаются на грузовики, где пространства для них достаточно.

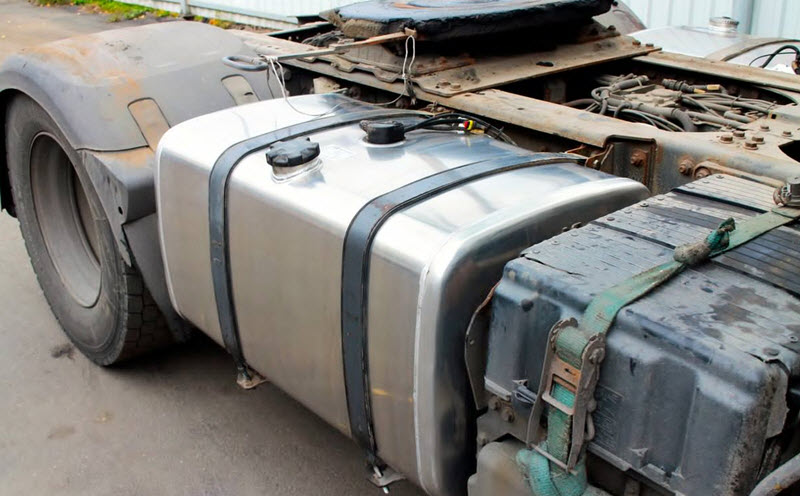

Эти баки способны вмещать значительные объемы дизельного топлива или бензина, часто устанавливаются парами с обеих сторон рамы и оснащаются клапанами и системами для перекачки топлива.
Аналогичные конструкции можно встретить и на внедорожниках, которые изначально разрабатывались для военных нужд.
-
Читайте также:
На легковых автомобилях устанавливаются более сложные по форме бензобаки. Порой их интеграция в кузов оказывается настолько сложной, что производство из стали становится экономически нецелесообразным, и в таких случаях применяются пластиковые материалы.
Устройство
Бак — это закрытая, достаточно прочная ёмкость, изготовленная из материала, который не реагирует с водой, газами и топливом.
Материал изготовления
Существует три основных типа материалов, используемых в производстве – сталь, алюминиевые сплавы и пластик. В случае стали принимаются меры для защиты от коррозии, чаще всего с помощью свинцового или цинкового покрытия. Поверхность изделия обрабатывается грунтовкой и окрашивается.
Алюминий применяется реже, так как хотя он обладает низкой плотностью, его устойчивость к внешним воздействиям оставляет желать лучшего. В основном используется пластик.
Для предотвращения проникновения углеводородов применяются конструкции с двухслойными стенками.

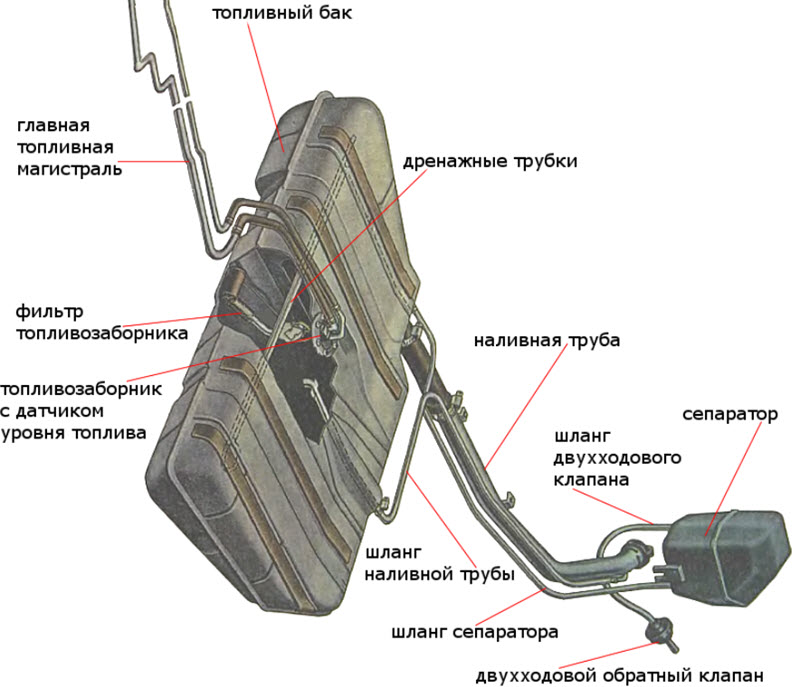

Основные узлы
Типичный состав большинства серийных изделий включает в себя:
- заливную горловину, которая может быть выполнена как под крышку, так и под отрезок шланга, соединяющегося с горловиной кузова;
- корпус, состоящий из верхней и нижней штампованных частей, соединенных сваркой;
- дренажные и вентиляционные патрубки;
- штуцеры для подачи и обратного потока;
- внутренний модуль, в который входят бензонасос, фильтры для тонкой и грубой очистки, а также датчик уровня топлива.
Конструкции могут варьироваться и включать дополнительные компоненты, особенно с учетом усложнения систем управления двигателем и требований к экологии автомобилей.
-
Читайте также:
Система вентиляции

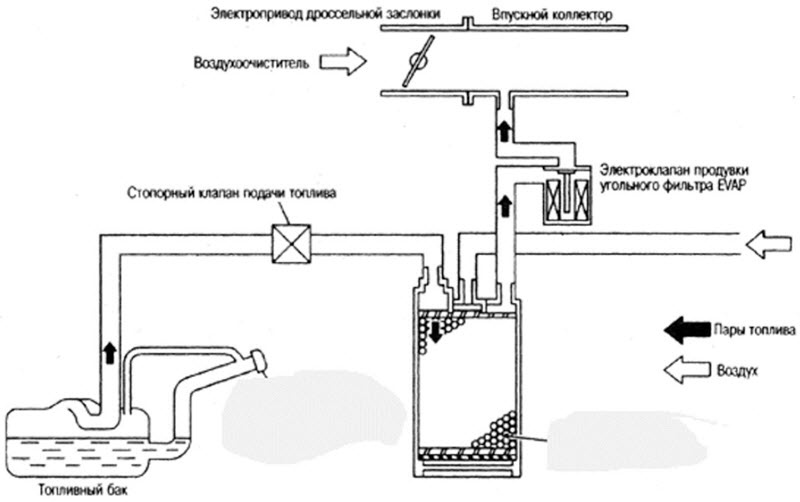

При заправке и расходовании топлива важно обеспечить свободный поток воздуха как внутрь, так и наружу. В процессе расходования горючего активируется дренажная система, которая позволяет вытесняемому воздуху выходить в атмосферу.
Основная вентиляционная система состоит из патрубков, расположенных в верхней части бака. К ним подключены шланги, которые обеспечивают приток воздуха по мере снижения уровня топлива, а также вывод паров при колебаниях температуры.
Дополнительные устройства, отвечающие за чистоту, также играют важную роль. В сепараторе происходит отделение пены, а пары бензина проходят через угольный фильтр-адсорбер, управляемый электроникой. Когда фильтр заполняется, он продувается во впускной коллектор.
В эту систему интегрирован гравитационный клапан, который закрывает шланги в случае переворачивания автомобиля. Горловина бензобака оснащена герметичной пробкой, которая также перекрывает заправочный дренаж.
Уход за топливным баком
Необходимо внимательно следить за состоянием антикоррозийного покрытия нижней части бака. Если оно изношено, его следует обновить. Внутри бака могут скапливаться продукты коррозии и загрязнения, которые попадают вместе с топливом.
Особую опасность представляет вода, которая конденсируется из воздуха при изменениях температуры. Она не полностью уходит через топливную систему и может привести к внутренней коррозии.
Поэтому рекомендуется периодически снимать бак, тщательно промывать его, высушивать и обрабатывать снаружи с использованием технологий защиты металла.
Для профилактики стоит заправляться только качественным бензином и избегать поездок с пустым баком.
-
Читайте также:
Безопасность и защита топливного бака
Топливный бак является одним из ключевых компонентов автомобиля, и его безопасность имеет первостепенное значение для предотвращения аварий и обеспечения надежной работы транспортного средства. В современных автомобилях используются различные технологии и материалы для повышения уровня безопасности топливных баков.
Одним из основных аспектов безопасности топливного бака является его конструкция. Большинство современных баков изготавливаются из высокопрочных пластиковых материалов, таких как полиэтилен, которые обладают высокой устойчивостью к коррозии и механическим повреждениям. Эти материалы не только легкие, но и способны выдерживать значительные нагрузки, что снижает риск повреждений при авариях.
Кроме того, многие производители автомобилей оснащают топливные баки дополнительными защитными элементами, такими как защитные кожухи и каркасные конструкции. Эти элементы помогают предотвратить повреждение бака в случае столкновения и минимизируют риск утечки топлива.
Важным аспектом безопасности является также система вентиляции топливного бака. Она предназначена для предотвращения образования избыточного давления внутри бака, что может привести к его деформации или даже разрыву. Современные системы вентиляции обеспечивают безопасный выход паров топлива, что также снижает риск возникновения пожара.
Для повышения уровня безопасности многие автомобили оснащены датчиками утечки топлива, которые могут обнаруживать наличие топлива в местах, где оно не должно находиться. Эти датчики могут активировать сигнализацию или другие системы безопасности, предупреждая водителя о потенциальной опасности.
Также стоит отметить, что регулярное техническое обслуживание и проверка состояния топливного бака являются важными мерами по обеспечению его безопасности. Водителям рекомендуется периодически проверять бак на наличие трещин, коррозии или других повреждений, а также следить за состоянием соединений и шлангов, которые могут привести к утечкам.
В заключение, безопасность топливного бака — это комплексный вопрос, который включает в себя как конструктивные особенности, так и регулярное обслуживание. Современные технологии и материалы позволяют значительно повысить уровень защиты, однако ответственность за безопасность лежит и на водителе, который должен следить за состоянием своего автомобиля.
Вопрос-ответ
Какова основная функция топливного бака в автомобиле?
Основная функция топливного бака заключается в хранении топлива, необходимого для работы двигателя. Он обеспечивает подачу топлива в систему впрыска или карбюратор, поддерживая необходимое давление для эффективной работы автомобиля.
Какие материалы используются для изготовления топливных баков?
Топливные баки обычно изготавливаются из пластика или металла. Пластиковые баки легче и устойчивее к коррозии, в то время как металлические баки, как правило, более прочные, но могут подвержены коррозии, если не защищены специальным покрытием.
Как осуществляется защита топливного бака от утечек?
Защита топливного бака от утечек достигается за счет использования герметичных соединений, специальных уплотнителей и защитных покрытий. Кроме того, современные автомобили оснащены системами контроля давления и уровня топлива, что помогает предотвратить утечки и обеспечить безопасность.
Советы
СОВЕТ №1
Регулярно проверяйте уровень топлива в баке. Это поможет избежать ситуации, когда вы застрянете на дороге из-за недостатка топлива, а также предотвратит возможные повреждения топливной системы.
СОВЕТ №2
Обращайте внимание на качество топлива. Использование некачественного топлива может привести к засорению фильтров и повреждению топливного насоса. Заправляйтесь только на проверенных АЗС.
СОВЕТ №3
Следите за состоянием топливного бака и его креплений. Регулярные осмотры помогут выявить коррозию или утечки, что может предотвратить более серьезные проблемы и обеспечить безопасность на дороге.
СОВЕТ №4
Не забывайте о необходимости замены топливного фильтра. Это поможет поддерживать чистоту топливной системы и продлить срок службы двигателя, так как загрязненное топливо может негативно сказаться на его работе.
