Глушитель автомобиля — ключевой элемент выхлопной системы, обеспечивающий комфорт и защиту окружающей среды. В статье рассмотрим устройство глушителя, его основные элементы — резонатор и прямоток — и их функции. Узнаете, как работает глушитель, почему он подвержен коррозии и как продлить его срок службы. Эта информация полезна автолюбителям, стремящимся лучше понять свой автомобиль и избежать дорогостоящих ремонтов.

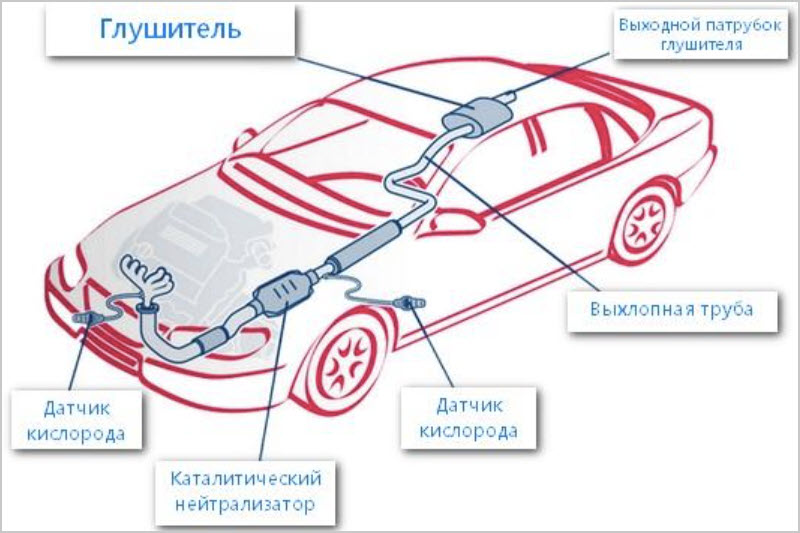

Элементы выхлопной системы автомобиля
Не существует единого универсального подхода к созданию системы выхлопа, однако можно выделить стандартные компоненты, которые применяются на большинстве автомобилей.

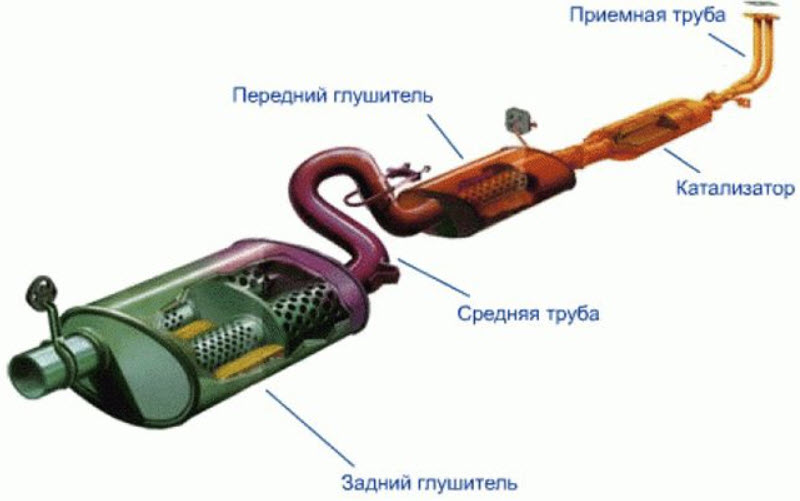

В состав системы входят:
- выпускной коллектор, который объединяет газовые потоки от нескольких цилиндров в одну трубу;
- система снижения вредных выбросов, чаще всего представлена каталитическим нейтрализатором, оснащенным кислородными датчиками на входе и выходе;
- резонатор, также известный как дополнительный глушитель, который функционирует после катализатора и помогает сгладить основные колебания потока, а также снижает температуру газов;
- основной глушитель, предназначенный для уменьшения уровня шума выхлопа.
Все элементы системы соединяются трубами, которые проходят от двигателя к задней части автомобиля. У мощных многоцилиндровых двигателей может быть два и более газовых потока.
Глушитель автомобиля представляет собой сложное устройство, играющее ключевую роль в снижении уровня шума и уменьшении выбросов вредных веществ. Эксперты отмечают, что глушитель состоит из нескольких основных компонентов: корпуса, звукопоглощающих элементов и системы трубопроводов. Корпус, выполненный из прочного металла, защищает внутренние элементы от коррозии и механических повреждений. Звукопоглощающие элементы, такие как перфорированные трубы и звукопоглощающие материалы, помогают рассеивать звуковые волны, что значительно снижает шум, создаваемый работающим двигателем.

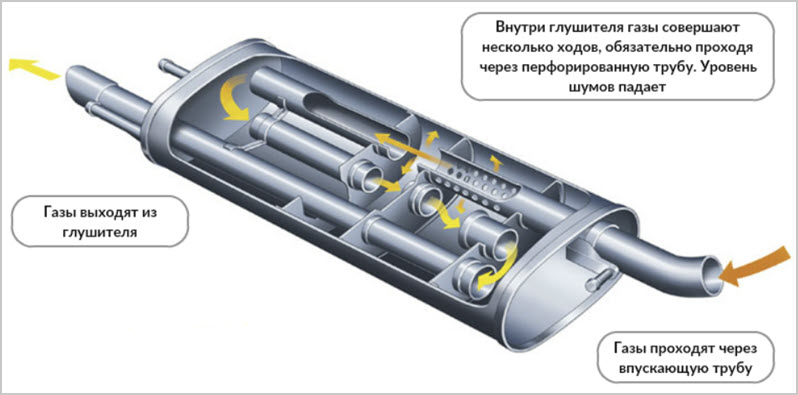

В разрезе глушителя можно увидеть, как различные элементы взаимодействуют друг с другом. Например, перфорация труб позволяет газам проходить через звукопоглощающие материалы, что способствует дальнейшему уменьшению шума. Визуализация глушителя в разрезе, представленная на фото и видео, помогает лучше понять его конструкцию и принцип работы. Эксперты подчеркивают, что правильная работа глушителя не только обеспечивает комфорт при вождении, но и способствует соблюдению экологических норм, что делает его незаменимым элементом современного автомобиля.
Зачем автомобилю глушитель
Звук возникает из-за колебаний давления выхлопных газов. Основная функция глушителей заключается в том, чтобы максимально уменьшить амплитуду этих перепадов давления, что, в свою очередь, снижает акустическое воздействие.
Однако чрезмерное подавление звуковых волн может негативно сказаться на процессе очистки цилиндров от выхлопных газов. Это приведёт к снижению поступления свежей смеси, уменьшению мощности двигателя и увеличению расхода топлива.
Чтобы избежать таких последствий, необходимо правильно настроить систему выпуска. Можно преобразовать негативное влияние в положительное, распределив колебания давления так, чтобы выпуск в каждом цилиндре совпадал с разрежением в пульсирующем потоке, что позволит газам выходить с большей скоростью. Именно так функционируют глушители резонансного типа.
Однако полностью использовать резонанс возможно только при определённых оборотах, что не всегда достижимо в широком диапазоне работы мощного автомобильного двигателя общего назначения.
Поэтому необходимо искать компромисс, и правильно настроенная система выпуска оказывается достаточно сложной и индивидуальной.
Читайте также:
| Элемент глушителя | Функция | Изображение/Видео (ссылка) |
|---|---|---|
| Приемная труба (коллектор) | Собирает отработавшие газы из цилиндров двигателя и направляет их в глушитель. | Пример фото |
| Каталитический нейтрализатор | Преобразует вредные выхлопные газы (оксиды азота, угарный газ, углеводороды) в менее токсичные вещества (азот, углекислый газ, вода) с помощью катализаторов (платина, палладий, родий). | Пример видео в разрезе |
| Резонатор (предварительный глушитель) | Снижает уровень шума за счет расширения потока газов и частичного поглощения звуковых волн. | Пример фото в разрезе |
| Основной глушитель | Максимально снижает уровень шума выхлопных газов за счет сложной системы перегородок, перфорированных труб и звукопоглощающих материалов (например, базальтовая вата). | Пример видео в разрезе |
| Выхлопная труба | Выводит очищенные и ослабленные газы в атмосферу. | Пример фото |
| Лямбда-зонд (кислородный датчик) | Измеряет содержание кислорода в выхлопных газах до и после катализатора, передавая данные в ЭБУ для оптимизации топливовоздушной смеси. | Пример фото |
| Крепления и подвесы | Обеспечивают надежное крепление всей выхлопной системы к кузову автомобиля, предотвращая вибрации и повреждения. | Пример фото |
Интересные факты
Вот несколько интересных фактов о глушителе автомобиля:
-
Принцип работы: Глушитель работает на основе принципа акустической волны. Он использует специальные камеры и трубы, чтобы уменьшить шум, создаваемый выхлопными газами. Когда газы проходят через глушитель, они сталкиваются с перегородками и изменяют направление, что приводит к их частичному гашению.
-
Материалы: Глушители обычно изготавливаются из нержавеющей стали или алюминия, чтобы противостоять коррозии и высоким температурам. Некоторые высокопроизводительные глушители могут быть изготовлены из титана, что делает их легкими и прочными.
-
Влияние на производительность: Глушители могут существенно влиять на производительность автомобиля. Специальные спортивные глушители могут улучшить поток выхлопных газов, что увеличивает мощность двигателя. Однако это может привести к увеличению уровня шума, что не всегда приемлемо для обычных автомобилей.
Если вас интересуют фото и видео в разрезе, вы можете найти их в интернете, где представлены различные конструкции глушителей и их внутренние компоненты.
Принцип работы
Основной принцип заключается в дросселировании потока. Когда пульсирующий газ проходит через узкое отверстие, его колебания давления становятся менее выраженными, теряют свою амплитуду, а акустическая энергия преобразуется в тепловую и рассеивается в окружающем пространстве.
Однако, чем активнее используется этот эффект, тем большее сопротивление создается для выхлопа, что приводит к вышеупомянутым последствиям.
Сопротивление можно уменьшить различными методами. Один из них – создание отражений звуковых волн от перегородок. Эти волны, взаимодействуя друг с другом, уменьшают громкость, не препятствуя при этом свободному выходу газа.
Другой способ заключается в использовании звукопоглощающих материалов для гашения акустических волн.
Такие материалы могут иметь разнообразную конструкцию, начиная от множества мелких отверстий в камерах глушителя и заканчивая пористыми структурами, которые по сути аналогичны, но имеют микроскопические отверстия для прохождения газа.
Даже обычные соты катализатора способны эффективно снижать уровень самых неприятных частот.
-
Читайте также:
Устройство резонатора и прямоточного глушителя
Резонатор, расположенный ближе к выпускному коллектору, играет ключевую роль в снижении громкости низкочастотного шума. Его первая гармоника соответствует частоте, с которой происходят вспышки в цилиндрах двигателя.
Обычно резонатор состоит из двух камер, соединённых через отверстия в круглой трубе.
Правильный расчёт геометрии этого устройства позволяет задействовать два механизма гашения: сглаживание пульсаций потока и взаимное подавление низкочастотных волн.
В этом элементе также происходит значительное снижение температуры газов, так как расширение газа преобладает над сжатием в моменты пиковых волн.
Прямоточные глушители имеют принципиально иное устройство. Хотя они и способны немного уменьшать шум, у них отсутствуют перегородки, что не позволяет эффективно подавлять низкие частоты.
Это свойство даёт возможность настраивать их на резонанс, что может повысить мощность. Однако такие глушители не соответствуют нормам по шуму, установленным в правилах дорожного движения.
Почему прогорает глушитель
Сталь, используемая для изготовления выхлопных систем, подвержена наиболее интенсивной коррозии в условиях высокой температуры и повышенной влажности. Выхлопные газы, состоящие в основном из перегретого водяного пара, создают самые неблагоприятные условия для работы.
При применении стандартных конструкционных марок стали, сквозная коррозия, которая является основной проблемой, а не привычный прогар, может проявиться уже через один-два года эксплуатации.
Поэтому такие выхлопные системы вполне справедливо рассматриваются как расходные материалы, и их разгерметизация никого не удивляет.
Как защитить от коррозии
Наиболее надежные и долговечные глушители изготавливаются из нержавеющей стали. Их высокая стоимость оправдана длительным сроком службы. Потребители имеют возможность выбирать между частыми заменами и значительными затратами.

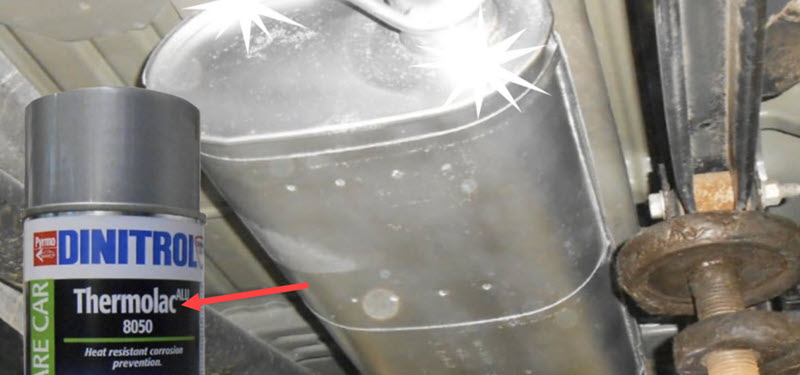

Защитные покрытия могут частично помочь, однако они в основном защищают от внешней коррозии. Внутри, где глушитель подвергается воздействию горячих газов и пара, никакая защита не сможет прослужить долго.
Иногда применяется компромиссный вариант – внутренняя часть из нержавеющей стали помещается в корпус из обычной стали, который покрыт алюминиевой или другой защитной краской.
Вентиляция также может оказать положительное влияние. Многие владельцы самостоятельно сверлят небольшие отверстия в нижней части глушителя для слива конденсата.
Некоторые заботливые автовладельцы находят способы защитить глушитель и изнутри. Они снимают его и обрабатывают различными составами, начиная от металлосодержащих и графитовых жидких смазок и заканчивая термолаковыми покрытиями.
Эти меры помогают, но не являются основными. Единственным радикальным решением остается установка индивидуального выхлопа из нержавеющей стали – это очень эффективно, но требует значительных финансовых вложений.
-
Читайте также:
Типы глушителей и их особенности
1. Прямоточные глушители
Прямоточные глушители, как правило, используются в спортивных автомобилях и тюнингованных машинах. Они обеспечивают минимальное сопротивление потоку выхлопных газов, что позволяет двигателю работать более эффективно и увеличивает мощность. Конструкция таких глушителей обычно проста: они состоят из прямой трубы с минимальным количеством перегородок. Это позволяет газам свободно проходить через систему, но в то же время приводит к увеличению уровня шума.
2. Резонаторные глушители
Резонаторные глушители предназначены для изменения звука выхлопа. Они работают по принципу резонанса, создавая звуковые волны, которые гасят определенные частоты. Это позволяет добиться более приятного и глубокого звука, не увеличивая при этом уровень шума. Резонаторы часто устанавливаются в сочетании с другими типами глушителей для достижения оптимального звучания.
3. Системы с катализаторами
Современные автомобили часто оснащаются глушителями, которые включают катализаторы. Эти устройства не только уменьшают уровень шума, но и очищают выхлопные газы от вредных веществ. Катализаторы работают на основе химических реакций, преобразуя токсичные компоненты в менее вредные. Такие системы требуют более сложной конструкции и могут быть дороже в производстве, но они необходимы для соблюдения экологических норм.
4. Глушители с многослойной конструкцией
Многослойные глушители представляют собой более сложные устройства, которые используют несколько слоев материалов для поглощения звука. Внутри таких глушителей могут находиться специальные звукопоглощающие вставки, которые уменьшают уровень шума, не препятствуя при этом выходу выхлопных газов. Эти глушители часто используются на легковых автомобилях, где важен баланс между производительностью и комфортом.
5. Глушители с регулируемым потоком
Некоторые современные автомобили оснащаются глушителями с регулируемым потоком, которые могут изменять свои характеристики в зависимости от режима работы двигателя. Эти системы позволяют водителю выбирать между тихим и спортивным звучанием, что делает их универсальными. Регулируемые глушители могут быть механическими или электронными, и их установка требует дополнительных затрат, но они обеспечивают максимальную гибкость в использовании.
6. Глушители для внедорожников
Глушители, предназначенные для внедорожников, часто имеют более прочную конструкцию, способную выдерживать экстремальные условия эксплуатации. Они могут быть защищены от механических повреждений и коррозии, а также обеспечивать хорошую производительность даже в сложных условиях. Такие глушители часто имеют увеличенный диаметр труб, что позволяет улучшить отвод выхлопных газов и повысить мощность двигателя.
7. Глушители для дизельных автомобилей
Дизельные автомобили требуют особого подхода к конструкции глушителей из-за особенностей работы дизельных двигателей. Глушители для дизелей часто имеют более сложные системы фильтрации и могут включать сажевые фильтры, которые уменьшают выбросы частиц. Эти глушители должны быть способны справляться с высоким давлением и температурой, что делает их более устойчивыми к износу.
Вопрос-ответ
Как выглядит глушитель автомобиля?
Глушитель расположен в выхлопной системе, обычно сразу за задней осью и перед выхлопной трубой. Он обычно изготавливается из нержавеющей стали или алюминия и представляет собой бочкообразный кожух, который снижает уровень шума, создаваемого выхлопными газами при их прохождении.
Что в середине глушителя?

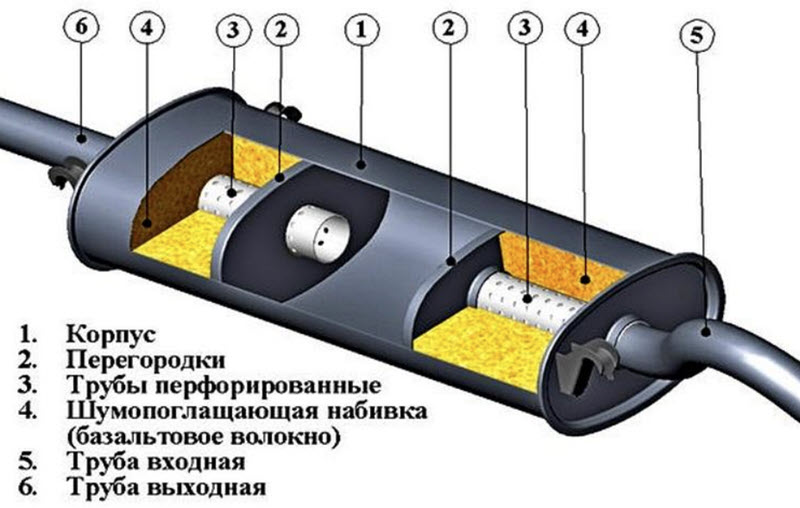

Двухполовинчатые глушители состоят из двух частей корпуса, изготовленных методом прессования из нарезанного листового металла или стальной полосы. В центре одной из них установлены перегородки и перфорированные воздуховоды, по которым через глушитель выводятся отработанные газы.
Советы
СОВЕТ №1
Изучите устройство глушителя через визуальные материалы. Фото и видео в разрезе помогут вам лучше понять, как устроены внутренние компоненты глушителя и как они взаимодействуют друг с другом для снижения шума и выбросов.
СОВЕТ №2
Обратите внимание на типы глушителей. Существуют разные конструкции, такие как прямоточные и многокамерные глушители. Понимание их особенностей поможет вам выбрать наиболее подходящий вариант для вашего автомобиля.
СОВЕТ №3
Регулярно проверяйте состояние глушителя. Коррозия и повреждения могут привести к увеличению шума и ухудшению работы двигателя. Знайте, на что обращать внимание при осмотре, чтобы вовремя выявить проблемы.
СОВЕТ №4
Не забывайте о влиянии глушителя на производительность автомобиля. Замена стандартного глушителя на более производительный может улучшить характеристики вашего автомобиля, но важно учитывать, как это повлияет на уровень шума и выбросы.
