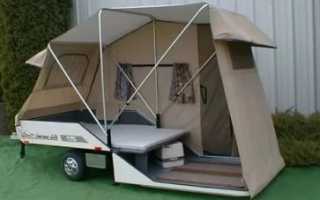

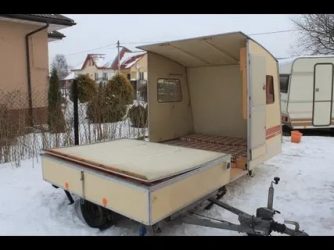

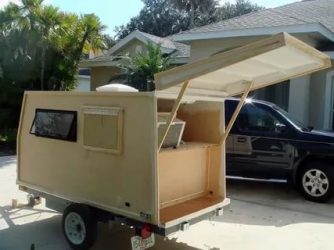

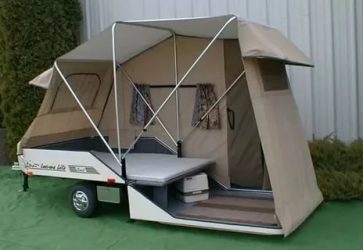

Как сделать прицеп трансформер своими руками?

Прицеп для легкового автомобиля своими руками: поэтапная инструкция

Перевозка крупных грузов – довольно частая необходимость в жизни многих автолюбителей. Как показывает практика, багажник автомобиля чаще всего не очень подходит. Идеальным решением в таком случае будет использование автомобильного прицепа. Стоит отметить, что автоприцеп достаточно актуален не только для бытовых нужд, но и также активно используется автомобильными путешественниками.

Требования к автомобильному прицепу по ГОСТу

Первое, что нужно знать человеку, который решился на самостоятельное изготовление автомобильного прицепа, это то, что к нему, как и к любому транспортному средству предъявляются определённые требования. В данном случае, все требования подробно расписаны в ГОСТ 37.001.220-80, который носит название «Прицепы к легковым автомобилям». Для того, чтобы не загружать автолюбителей чтением первоисточника, стоит сделать выборку актуальной информации конкретно по обсуждаемому вопросу.

Итак, автомобильный прицеп должен соответствовать следующим требованиям:

1. Масса прицепа легкового автомобиля не должна превышать 1.8 тонны. При этом она также не должна превышать половину массы буксирующего автомобиля.
2. Показатель статической нагрузки на центральную часть шарового шарнира сцепного устройства должен составлять от 25 КГС до 100 КГС.
3. Общая длина прицепа не может превышать восемь метров, ширина не может быть более двухсот тридцати сантиметров, а ограничение по высоте составляет три метра.
4. Дорожный просвет прицепа не должен быть меньше буксирующего его автомобиля.
5. Для прицепа легкового автомобиля предусмотрено использование одной оси. Возможен вариант, двух параллельных осей, расположенных на расстоянии не более одного метра друг от друга.
6. Тягово-сцепное устройство в целях страховки оснащается двумя несъемными отрезками троса или цепи, которые страхуют конструкцию, если вследствие поломки шарнира произойдёт разъединение сцепки.
7. В обязательной комплектации эксплуатируемого прицепа должны присутствовать для противооткатных «башмака». Оговаривается, что они необязательно должны быть заводского производства.
8. Конструкция должна предусматривать наличие крыльев и брызговиков, в том случае, если детали кузова не выполняют данную функцию.
9. Тягово-сцепное устройство обязательно должно иметь заводское происхождение и соответствующий сертификат
10. Обязательно должны быть предусмотрены крепления для фиксации номерного знака.
11. Для подключения к бортовой сети автомобиля должен предусматриваться кабель с вилкой, схема электрооборудования при этом регламентирует ГОСТ 9209-76.

Необходимые инструменты и материалы

Итак, перед тем как начать сборку желанной конструкции стоит подготовить ряд инструментов и материалов, которые потребуются на различных этапах сборки.

1. Стальной швеллер для каркаса. Оптимальным размером швеллера для сборки каркаса автомобильного прицепа является 25х40 мм. Допускается также использование квадратной трубы с размерами 40х40 мм. Длина материала выбирается индивидуально исходя из особенностей конструкции.
2. Листовая сталь для бортов кузова. Толщина листовой стали, из которой будут изготовлены борта кузова, должна составлять около 1 мм. Размеры необходимых листов также следует рассчитывать исходя из размеров готовой конструкции.
3. Толстая фанера. Из неё изготавливает дно, следовательно, толщину стоит выбирать с запасом, для достаточной прочности.
4. Ходовая часть. Тут всё опирается только на фантазию энтузиастов. Например, довольно популярно использование элементов подвески автомобилей Москвич, Волга, ЗАЗ и т. д. Нередко предпринимаются попытки построить прицеп на классическом «жигулёвском» мосте.
5. Элементы электрооборудования. Проводка, стоп-сигналы, указатели поворотов, габариты. На рынке сейчас часто встречаются готовые решения именно для автомобильных прицепов. При этом не редко используются задние фонари от бортовых УАЗов и Газелей.
6. Крепёжные элементы. Тут всё зависит от особенностей конструкции. Стоит отметить, что в целях повышения прочности, не стоит экономить на болтовых соединениях.
7. Ручной инструмент. Минимальный набор ручного инструмента включает в себя следующее. Молоток, пассатижи, гаечные ключи, дрель, лобзик и болгарку. В зависимости от особенностей конструкции прицепа инструмент может как пополняться, так и быть урезан.
8. Сварочный аппарат. Собственно элемент, без которого сборка прицепа будет просто невозможна, также потребуется найти либо опытного сварщика, либо самому иметь необходимые навыки.

Пошаговая инструкция изготовления самодельного прицепа

После того как весь комплект материалов и инструментов будет собран, можно переходить непосредственно к сборке конструкции.

Инструкция позволит сделать всё быстро и качественно.

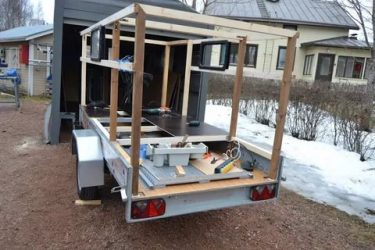

1. Первое, с чего начинается сборка прицепа – это рама, собственно она и выступает в роли несущей части конструкции. Соответственно к ней предъявляются особые требования по прочности и надёжности. Для начала швеллер или труба нарезается на отрезки необходимой длины, после чего из них сваривается прямоугольное или квадратное основание, к которому будут крепиться борта. Особое внимание стоит обратить на качество сварочных швов, т. к. именно в этом моменте, как правило, возникают главные проблемы у самодельных конструкций. В передней части рамы производится крепление сцепного устройства, ну а посередине устанавливаются проушины для амортизаторов.
2. Сборка кузова начинается с каркаса бортов. Сначала устанавливаются вертикальные стойки, потом горизонтальные. Отдельно рекомендуется укрепить борта дополнительными рёбрами жёсткости, т. к. во время движения, особенно по плохим дорогам элементы могут испытывать высокие нагрузки. Дополнительные ребра жесткости могут быть как вертикальными, так и горизонтальными.
3. Установка ходовой части прицепа. Данный процесс обладает большим количеством тонкостей. Например, ось должна быть смещена ближе к задней части прицепа. В целом какие-либо особенности при монтаже ходовой части вызваны скорее конструктивными особенностями элементов, которые предпочёл испытывать автовладелец. К раме привариваются проушины для амортизаторов и реактивных тяг, пренебрегать последними недопустимо, т. к. они служат в качестве удерживающих элементов моста.
4. Обшивка бортов и дна осуществляется на заключительных этапах. Для этого отлично подходит листовая сталь и фанера. В первую очередь лобзиком вырезаются элементы обшивки дна, их крепление осуществляется с помощью болтов. Далее из листовой стали изготавливается обшивка бортов. Примечательно, что крепить её можно как с помощью сварки, например, и на алюминиевые заклёпки, которые вполне доступны для покупки.
5. Установка электрооборудования. На задней стенке прицепа следует установить: красные треугольники-отражатели, подсветку государственного номерного знака, фонарь заднего хода, стоп-сигналы, указатели поворотов и габариты. Сбоку должны располагаться отражатели оранжевого цвета. Передняя стенка предусматривает установку белых габарит и отражателей такого же цвета. Гораздо эффективнее будет использовать готовые решения проводки. Обязательно нужно использовать защитную гофру для проводов. Все соединения должны быть герметичны и надёжны. Крепление жгута проводки к раме удобнее всего осуществлять при помощи специальных пластиковых хомутов.

Советы автолюбителей

1. Антон. Собирал прицеп своими руками на «москвичёвском» мосте. Остался доволен, для деревни самое то. Совет один, если не умеете пользоваться сварочным аппаратом, то и браться не стоит, болтовые соединения тут неуместны.
2. Кирилл. Собирал прицеп с нуля, задние фонари отлично подошли от газели, раму сварил знакомый. проблема была с установкой моста. Пришлось повозиться, несколько раз даже ездил к дилеру посмотреть, как устроен «курганский прицеп». Будьте готовы, что придётся потратить кучу времени и сил, и тщательно взвесьте все за и против.

Прицеп своими руками: мастер-класс изготовления самодельного прицепа для легкового автомобиля

Если у человека автомобиль не вмещает габаритный груз внутри салона либо его не хочется пачкать грязными вещам, то стоит задуматься об использовании прицепа, который с легкостью разгрузит вашу задачу.

Стоимость такого агрегата составляет минимум пол тысячи долларов. Не у всякого появится желание покупать дополнение к своему автомобилю, даже если он будет использоваться постоянно, поэтому можно задуматься над идеей, как можно сделать прицеп собственноручно.

Прицепы делятся на два вида – обычные и специализированные, в которых можно перевести груз определённых объемов и размеров.

В первом случае все понятно – им пользуются все без исключения, в то время как второй обычно эксплуатируется при промышленности или бизнесе.

В данной статье будет рассмотрен только обычный прицеп универсального использования.

Обычные прицепы бывают как на одной оси, так и на двух. Соответственно обладают двумя или более чем двумя колесами. Важно знать, что двуосный прицеп позволяет перевозить грузы большего объема, а также снимает значительную часть нагрузки с задней части авто. Помимо этого не теряется мощность авто, как если бы использовался слабый прицеп.

Инструкция как сделать прицеп

Первым делом, как и всегда, стоит задуматься над проектированием прицепа. Для этого важно составить подробный чертеж, а также план по сборке деталей.

Не стоит думать, что можно справиться на глаз, так как малейший просчет приведет к тому, что прицепом будет невозможно пользоваться.

Необходимый минимум материалов

• Квадратная туба и швеллер
• Листы стали для обшивки
• Металлический лист для дна
• Ходовая
• Несколько колес
• Подвеска и тормозная система
• Ткань из непромокаемого материала
• Фаркоп
• Электрооборудование
• Угловые крепления и кронштейны
• Болгарка, шуроповерт и другие инструменты
• Сварка

Сооружение прицепа

Когда все компоненты будут лежать у вас под рукой, можно начинать строить ваш первый прицеп. Первым делом изготавливается рама – основание прицепа, которая должна быть самым прочным изделием всей конструкции.

Можете попросить знакомого сварщика или специалистов, чтобы он сварил вам эту конструкцию, если вы не умеете сами. Внимательно проверяйте швы сварки, так как они должны быть прочными и не ломаться.

Следующим шагом необходимо приварить к раме ребра, которые должны находиться поперек прицепа. По краям устанавливаются кронштейны, которые будут удерживать амортизаторы.

Далее важно правильно приварить бортики прицепа. Внимание, не забудьте оставить пустым задний бортик, так как он должен будет впоследствии открываться и закрываться, то есть быть подвижным.

Вы можете посмотреть виды и размеры прицепов сделанных своими руками, чтобы иметь лучшее представление о том, что здесь написано.

Подготовьте два швеллера, которые будут являться соединительной частью, таким образом, чтобы он не получился слишком длинным, иначе вы можете потерять маневренность прицепа при движении.

Швеллер приваривается по дну рамы по всей его длине. Для увеличения надежности рекомендуется сварить его вместе с другими частями рамы треугольниками из металла.

Механизм сцепления лучше приобрести в магазине готовым – это упростит не только вашу работу, но и процесс регистрации прицепа. Осевая часть «ходовки» должны быть не ровно по середине рамы, а чуть смещена к концу прицепа.

Когда пошаговое изготовление частей прицепа будет готово, можно перейти к ходовой. Теперь устанавливается пассивная тормозная система, которая очень пригодится на спуске.

Следующим шагом оборудуются борта прицепа и его дно. Используйте надежные болты для крепления металлических листов. Дополните крепление уголками.

Задний борт необходимо оснастить катафотами, рамкой для номера и всеми необходимыми фонарями. На боковых бортах устанавливаются оранжевые катафоты, а спереди оранжевые и белые.

Теперь прицеп полностью закончен. Если выделять умеренно времени на изготовку, то это займет около трех-четырех дней. Не забудьте пройти обязательный процесс регистрации вашего новенького прицепа.

Используя данную инструкцию и советы можно обойтись без чертежей со схемами как сделать прицеп. Также для этого вовсе не обязательно обладать какими-то специальными навыками. Все, что для этого требуется – голова и руки, а также материалы с инструментами. Не стоит торопиться, а делать все важно аккуратно и просчитывая каждую деталь.

Небольшой прицеп можно использовать, если ваши права категории «B», однако, если у вас нет категории «E», то вес вашего прицепа должен быть менее 750 кг. Не стоит грузить прицеп до отвала, даже до его максимальной грузоподъемности, так как конструкция может не выдержать при движении, и он просто сломается.

Если вы до сих пор задумываетесь над дизайном прицепа, то можете посмотреть фото прицепов, сделанных своими руками и выбрать что-то для себя.

Фото прицепов своими руками

Прицеп своими руками для легкового автомобиля: чертежи

Самое лучшее решение в случае недостатка свободного пространства в багажнике, это сделать самодельный прицеп для легкового автомобиля.

Крупногабаритный багаж не всегда удобно транспортировать, тем более в случае, когда он не помещается в авто и приходиться ехать с полуоткрытым багажником. Более того, это может вызвать вопросы у сотрудников ГИБДД, которые могут еще и выписать водителю штраф.

Введение

Естественно, автомобиль автомобилю рознь, и бывают достаточно вместительные авто, но сегодня речь идет об автомобилях именно среднего класса, которые, увы, не могут похвастаться особой вместительностью даже для пассажиров, что уж тут говорить о багажнике. Тем более таких автомобилей на дорогах восточной Европы подавляющее количество.

Никто не отменял грузовое такси, куда может поместиться много вещей, но цены на такие перевозки не маленькие, а если нужно перевезти груз на большое расстояние, то это может сильно ударить по карману. Но что делать, если вам необходимо многократно перевозить грузы, к примеру, на дачу или по работе?

Самодельный автоприцеп является наилучшим решением проблемы с недостатком вместительности. Понятно здесь одно, что такое средство передвижения сделает каждого водителя более независимым, и позволит перевозить разнообразные грузы намного быстрее и выгоднее.

Изначально у каждого имеется выбор: купить новый автоприцеп или сделать легковой прицеп своими руками. Что касается первого варианта, то здесь в общем все просто. Экономятся усилия, и время на оформление, но, увы, не денежные средства. Но сегодня мы постараемся понять, как сделать прицеп для авто именно самостоятельно.

Чтобы сделать самодельный прицеп необходимы некоторые инструменты, а также материалы, которые советуется подготовить заранее, чтобы потом не потерять время.

Какой набор инструментов и материалы вам понадобятся?

Если вы впервые делаете прицеп своими руками, тогда вам понадобятся соответствующие чертежи, при этом такая важная документация должна быть составлена не каким-нибудь «гаражным Кулибиным» на коленке, а квалифицированным мастером, который знает в этом толк.

В чертежах должны указываться четкие нормативы и требования, соответствующие ГОСТ — 37.001.220-80, в котором перечислены основные требования, касающиеся производства прицепов: схема, габариты и т. п.

Это достаточно важная составляющая дальнейших работ, так как на этапе оформления у вас могут возникнуть серьезные проблемы вплоть до полного отказа ставить такой прицеп для легкового автомобиля на учет, и как результат, потерянное время, силы и денежные средства.

Найти много полезной информации насчет сборки легкового прицепа можно в сети, но давайте все-таки рассмотрим в этой статье, как собрать самостоятельно автоприцеп весом до 750 кг.
Главное преимущество, что для эксплуатации подобных транспортных средств не нужно специальной категории в водительском удостоверении.

Итак, вы решились изготовить самодельный прицеп и нашли необходимые чертежи. Значит теперь можно заняться подготовкой материалов:

1. Для того, чтобы сварить каркас, и узел прицепа вам понадобиться труба квадратной формы. Советуется выбирать материал с сечением 40×40 мм и более. Вы должны понимать, что более крупная и увесистая труба повлечет увеличение общего веса конструкции, поэтому не нужно слишком перегибать палку. Трубу можно легко заменить на швеллер с сечением 25×50 мм. Длина легко определяется с помощью чертежа;
2. Для бортов советуется использовать металлический лист 0.6 мм и более. С помощью чертежа определите сколько листов вам понадобиться. Для этого умножается длина и высота бортов;
3. Для днища чаще всего применяются твердые металлические листы или качественный, прочный пластик. Также иногда используют поликарбонатную фанеру. Измерив площадь дна, вы узнаете сколько такого материала вам нужно;
4. В качестве ходовой части часто используют мост от старых мотоколясок СЗД, но можно её сделать и самостоятельно;
5. Колеса самое простое, что есть в прицепе. Если вы решили использовать ходовую часть от мотоколяски СЗД, тогда свободно оставляйте родные колеса, так как они достаточно надежны, и стоят не дорого. Что касается другой ходовой части, которую, к примеру, вы изготовили сами, то выбирайте колеса индивидуально;
6. Система торможения. Для этих целей можно использовать родную систему мотоколяски СЗД;
7. Механизм для сцепки прицепа для легкового автомобиля с авто. Проще говоря фаркоп;
8. Электрические элементы, такие как габариты, поворотники, стоп-сигналы, а также проводка для их подключения;
9. Материал, который будет использоваться для накрытия прицепа. Чаще всего для этого используют брезент или другую качественную, водостойкую ткань, а также элементы для её крепежа;
10. Ручные инструменты, такие как электро-лобзик, шруповерт и болгарка.

Часто бывают такие ситуации, когда человек полагает, что может самостоятельно подсчитать материал и учесть другие важные нюансы без специальных чертежей, но все же настойчиво рекомендуется, чтобы такой чертеж обязательно присутствовал.

Таким образом вы обеспечите себе бесперебойность работ, и избежите многих проблем, которые могут возникнуть во время работы. Также вы убережете свои нервы и денежные средства от непредвиденных затрат, которых может быть достаточно много.

Когда вы начнете работу, только тогда поймете насколько важные такие чертежи в работе по созданию прицепа для легкового автомобиля. Более того, вы будете четко понимать, что именно вам понадобиться и не нужно рисовать у себя в голове абстрактные образы, которые в итоге могут оказаться неверными.

Ситуация была бы другой, если бы не было интернета и такие чертежи было бы трудно найти, но к счастью найти подобную информацию сегодня не составит проблем.

Приступаем к сборке легкового прицепа

Чтобы самостоятельно сделать прицеп советуется разделить все мероприятия по сборке на определенные этапы.

1. Для начала необходимо начать сборку самой конструкции (рамы будущего прицепа). Естественно, она должна быть максимально надежной и обладать высокой прочностью. Этот этап один из главных, так как от него зависит сколько времени вы будете эксплуатировать данное средство передвижения. Как мы уже описывали раньше, в качестве основы мы будем использовать квадратную, металлическую трубу с сечением 40×40 или швеллер 25×50 мм. В соответствии с чертежами приступаем к резке металла на необходимые отрезки, которые будут отвечать за ширину и длину прицепа. После того, как швеллера разрезаны их необходимо сварить в прямоугольную конструкцию. Далее тщательно проверяем качество швов и правильно ли вы сварили конструкцию. Если все отлично, тогда приступаем к установке и свариванию рёбер жесткости.
2. Часть конструкции прицепа для автомобиля, отвечающая за сцепку (соединительный узел) должна быть максимально короткой. Это обусловлено тем фактором, что чем данный узел короче, тем отзывчивее автоприцеп будет откликаться на маневры. Также тщательно произведите необходимые замеры, так как эта часть должна быть максимально отцентрирована относительно оси конструкции. Чтобы избежать разрыва сварочных частей соединительного узла советуется приварить дополнительные тросы, которые не просто усилят конструкцию, но и обезопасят её.
3. Соединительная муфта необходима для соединения узла непосредственно с автомобилем. Для крепления допускается использование, как болтов, так и сварочных швов. Учтите, что в случае сваривания конструкция будет надежнее, но, чтобы её отсоединить придется полностью отрезать муфту, а болтовое крепление можно просто открутить при необходимости. Если вы собираетесь использовать болты, тогда позаботьтесь, чтобы они были как можно более качественными. Экономить на таких материалах не советуется, так как они могут попросту лопнуть, не выдержав высокой нагрузки.
4. Чтобы сделать прицеп для легкового автомобиля своими руками максимально качественно обратите особое внимание на ось прицепа. Зачастую её размещают в таком положении, чтобы задняя часть прицепа и ось находились на расстоянии в среднем 40% от всей длины. Устанавливать ось необходимо на болтовое соединение. После этого можно приступать к установке рамы, крепить которую необходимо также при помощи болтов.
5. Если есть свободное время и конечно же желание, тогда к прицепу можно приварить «стабилизирующие домкраты». Такой дополнительный элемент способствует максимально горизонтальному размещению конструкции прицепа во время движения. Отличным решением будет их приваривание по углам рамы.
6. Борта прицепа и днище. Как правило, для этих элементов используется листовая сталь, реже дерево или поликарбонат. Выбор делать необходимо, исходя из условий эксплуатации прицепа и какие грузы на нем будут перевозить. Какой материал не был бы вами выбран днище необходимо крепить непосредственно к раме с помощью болтов. В принципе точно также необходимо крепить и сами борты (каркас бортов необходимо сделать из высокопрочных труб или же швеллеров). Требования, которые относятся к конструкции бортов не такие строгие, как с рамой, поэтому допускается использование материалов с меньшим сечением.
7. Устанавливаем необходимые электрические элементы. На задний борт прицепа устанавливаются светоотражатели, габаритные огни, поворотники, огни заднего хода и стоп-сигналы. На внешнюю сторону также необходимо установить оранжевые светоотражатели. Борт, который находиться ближе к автомобилю должен быть оснащен белыми габаритными огнями и оранжевыми светоотражателями. Когда проводка правильно подключена ко всем элементам можно приступать к её подключению к автомобилю. Осуществляется такое подключение с помощью розетки фаркопа. Если вы не имеете соответствующего опыта, то подобная работа может занять несколько дней. Главное, это не спешить.
8. После того, как все вышеперечисленные мероприятия сделаны остается только одно, это процедура регистрации нового самодельного прицепа, но это, впрочем, уже совсем другая история.

Прицеп своими руками для легкового автомобиля: как сделать

Существуют новые разные конструкции прицепов в заводском исполнении, предназначенные для разных грузов. Но ещё не мало и старых прицепов, которые не имеют современного вида, немного поизносились, не совсем удовлетворяют потребность хозяина в перевозках.

Так же, много желающих своими руками мечтают смастерить самодельный прицеп имея в достатке материалы и время для выполнения работы. Попытаемся разобраться, как сделать прицеп.

О технологии и правилах при производстве прицепа

Автомашины есть разных типов с большими и объёмными багажниками, но легковых машин среднего класса больше всего на наших дорогах. Что бы выполнить одноразовую перевозку багажа, можно использовать услуги грузового такси. В случаях много кратных транспортных перевозок применение таксоперевозки может быть не эффективно. В таком случае выходом из сложившейся ситуации будет применение прицепа к легковому автомобилю.

Желание иметь прицеп к автомашине вполне можно реализовать купив представленный в автомагазинах нужный образец заводского исполнения. Многие автовладельцы надеются как то экономить и пытаются смастерить прицеп самодельный или перестроить старый, сделать мощнее, по больше размером.

Новые и постоянно обновляющиеся правила ПДД и распорядительные документы указывают, что любое перестроение транспортного средства или его изготовление требуют от владельца проведение технической экспертизы ТС с получением соответствующего свидетельства на пригодность использования данной конструкции, подтверждение её безопасной эксплуатации.

Для самостоятельного изготовления прицепа следует определиться в определении типа прицепа, что перевозить и что для изготовления требуется.

К примеру, в заводских прицепах используют профессиональные устройства и конструкции, со специальным оборудованием под груз. Эти прицепы имеют дополнительную грузоподъёмность, способны перевозить грузы при разных условиях дорожного покрытия.

Есть такие компоненты, которые изготавливаются на заводе при помощи сложной технологии: горячее цинковое покрытие, высокоточная контактная сварка и прочее.

Чтобы изготовить прицеп к легковому автомобилю своими руками потребуется инструмент и материалы. Решив создавать легковой прицеп своими руками необходимо уже понять, что такое прицеп и какой он будет.

Необходимая информация по нормативам изготовления транспортных устройств даёт возможность создавать чудо технику в соответствии с упрощённым списком требований ГОСТ 37.001.220-80, приведённым ниже:

• По разрешённой массе прицепа ограничение до 1,8 т. Вес не более половины массы буксира и когда транспортное средство без тормозов;
• По длине транспортное средство не более 8 м и не более длины автомашины в полтора раза;
• По ширине до 0,23 м и не шире машины по 20 см с обоих боков;
• По высоте транспортное средство до 3 м и не выше колеи колёс прицепа в 1,8 раза;
• Центр тяжести с грузом должен быть не выше ширины колеи и умноженный на 0,725;
• Ширина дорожного просвета должна быть не меньше клиренса авто;
• По конструкции самодельный прицеп для легкового автомобиля может быть только одноосным. Расстояние между осями спаренной конструкции до 1 м;
• Нагрузка на каждую сторону прицепа должна быть не выше 0,55% собственного веса;
• Общий вес на сцепку прицепа от 25 до 100 кг/с.

Оборудование сцепного устройства должно иметь следующие конструкции:

• Трос неразъёмный или цепь на случай отсоединения транспортного средства от автомобиля во время езды;
• Ограничительные башмаки для устойчивости при самостоятельной стоянке;
• Площадка с домкратным механизмом;
• Съёмный рычажный тормоз;
• Брызгозащитные крылья;
• Подставку для установки знака;
• Опорную стойку;
• Колесо запасное соответствующее размеру шин автомашины;
• Приборы осветительные, проводка и соединительная вилка.

Чтобы самодельный автоприцеп имел положенную безопасность, следует купить крепёж на фаркоп.

О способах самостоятельного изготовления прицепа

Если уже есть нужный материал и инструменты и готов примерный образ прицепа, следует сделать чертёж на самодельное транспортное средство. Проверить размеры, просчитать стоянку на сцепке с авто, не приседал сильно при нагрузке, какие применять механизмы и конструкции, на сколько нужно сместить ось относительно центра, всё следует рассчитать и учесть в чертеже.

Главным делом в создании прицепного транспортного средства своими руками будет выполнение сварки металлов и элементов или следует обратиться за сварочными работами к профессионалу. При создании надо учесть возможность самосвального механизма.

Порядок работы и сборки прицепного транспортного средства ориентировочно следующий:

1. Начинается сборка с изготовления рамы прицепа, так как она является основной несущим элементом конструкции транспортного средства. Используется материал профиль 25×25, 30×60, швеллер 10 или труба, определённых размеров нарезаются отрезки изделий необходимой длины для последующей сварки. Главное качество рамы в выполненных сварных швов, так как в основном в сварочных местах могут возникнуть проблемы.
2. Куски отрезанного металла выкладываются поверхности для проверки соответствия, размера диагоналей и последующего сваривания. Сваркой соединяются все металлические элементы, обеспечивая ровные углы, фиксацию. Следом устанавливают в положенных местах рёбра жёсткости, для устойчивости и крепости конструкции. Устанавливаются элементы для сцепного устройства, проушины для крепления амортизаторов.
3. Следующим этапом будет изготовление сцепного устройства или дышла к прицепу, если оно съёмное, то можно использовать готовые крепёжные съёмные конструкции от других прицепных устройств или выполнить конструкцию единой сварной самостоятельно. Дышло V образного исполнения должно быть от центровано и в длине не более 1,5-2,5 метра. Меньшая длина дышла позволяет быстрее реагировать транспортному средству в движении на изменение перемещений, что может сказаться на опрокидывании прицепа и повреждению груза. Проверятся центровка сцепки посередине и размещение соединяемых узлов. Монтируется дополнительно трос безопасности снизу конструкция, на случай отсоединения прицепного транспортного средства в движении.
4. На сцепке следует установить соединительную муфту, которая выполняет стыковку автомашины и сцепки прицепа. Соединение муфты к сцепу выполняется болтами восьмого класса прочности для проверки центровки и правильности стыковки. Следует иметь в виду, должно быть совпадение трубы рамы с пазом жёлоба и ширина паза не должна быть более 5мм ширины трубы.
5. Собираются борта прицепа. Они могут быть съёмными или едиными с каркасом рамы, за исключением заднего борта. При сборке монтируются вертикальные стойки, затем горизонтальные. При монтаже в конце рекомендуется укреплять борта рёбрами жёсткости, для высоких нагрузок, как в горизонтальной, так и в вертикальной плоскости. Для обшивки используют лёгкие материалы, фанеру, оцинковку, алюминий листовой на клёпки. Задний борт выполняется откидным с устройством запирания.
6. Сборка оси прицепа или моста выполняется из металлической трубы 25 мм в диаметре, где с боков привариваются полуоси и устанавливаются ступицы. Балка моста представляет единую конструкцию с полуосью, с рессорами и кобылкой в едином узле, соединённые болтовым креплением к балке. Можно использовать для простоты мост от старой мотоколяски (инвалидки СЗД) и рессоры с восьми листовой подвеской с креплением на резиновых втулках. Крепление оси к прицепу выполняется на расстоянии около 35-40% от длины прицепа сзади. Предварительно ось размещается на пару крепёжных блоков. Для контроля проверяется ещё раз; ширина рамы делится на два и разница откладывается от середины оси. Корректируется положение оси ещё раз и окончательно монтируется. Установив ось балки прицепного транспортного средства, монтируют на раме проушины для амортизаторов и реактивных тяг.
7. Устанавливается электрооборудование, выполняется монтаж отражателей, подсветка для номерного знака, фонари заднего хода и поворотные сигналы, габаритные и стоп-сигналы. По бокам монтируется оранжевые отражатели., а на передней стенке устанавливаются белые габаритные огни и отражатели. Проводка монтируется в защитной гофре и выводится к разъёмному узлу у фаркопа.
8. В заключении выполняется обшивка днища прицепа отделочными материалами, Проводится сборка всех элементов бортов, колёс, по размеру равные колёсам автомобиля. Устанавливаются защитные крылья колёс. Проверяется под стыковка фаркопа прицепного транспортного средства (ТС) к автомашине и работа световых приборов, проверяется защитный трос на сцепление с машиной. При необходимости монтируется тент на прицепное ТС или устанавливается ткань брезентовая, баннерная для защиты прицепа и груза. В случае необходимости прицеп может оборудоваться тормозной системой.

О регистрации самодельного прицепного тс

Сделать прицеп самостоятельно по чертежу для машины, считается первым этапом на пути к регистрации и оформлению в ГИБДД. Предстоит ещё потратить много времени и средств для получения нужных документов.

Прицепы выполненные в заводском изготовлении уже имеют все необходимые свидетельства и паспорт, пройдя комплексные испытания и исследования в проверочной лаборатории. Такое же исследование предстоит выполнить и для прицепа к любому автомобилю, касается и прицепа для УАЗа своими руками сделанный и для лодки и специальной техники.

При проведении оформления необходимо выполнить следующие мероприятия:

• Произвести фото снимки с разных сторон и распечатать, подготовить описание прицепного транспортного средства.
• Необходимо будет предъявить все чеки на материалы и затраченные услуги, сертификаты на материалы и комплектующие изделия.
• Нужно обратиться в отделение ГИБДД с заявлением на выполнение экспертизы, проведение испытаний прицепа и получить направление в лабораторию.
• В лаборатории следует представить описание прицепного транспортного средства, фотографий, предъявить чеки и сертификаты на изделия и материалы. Цель, выяснить соответствие транспортного средства действующим техническим требованиям. Может быть, что на прицеп выдадут акт о несоответствии при не прохождении испытаний.
• При положительном результате проведённой экспертизы выдаётся соответствующее заключение в виде сертификата.
• Полученное свидетельство, копии других документов для регистрации, заявление следует подать в отделение ГИБДД.
• Поведя ещё раз осмотр прицепного транспортного средства, сотрудник ГИБДД делает отметку в заявлении о прохождении осмотра и направляет на оформление ТС в следующее окно регистрации.
• В заключении в отделе ГИБДД выдают свидетельство на прицепное ТС, гос. номер для прицепа.

Теперь владелец самодельного прицепного ТС имеет право без всяких проблем двигаться по дорогам в автопоезда и с грузом.

Прицеп своими руками: чертежи, размеры, фото полуприцепов к автомобилям

Прицепом называется транспортное средство, у которого не установлен двигатель. Оно предназначено для передвижения в сцепке с автомобилем. Несмотря на кажущуюся сложность такого приспособления для перевозки грузов, изготовить прицеп своими руками несложно. Для успешной работы требуется правильно выбрать детали и материалы, выполнить эскизы или чертежи.

Широкое использование полуприцепов и прицепов обусловлено дополнительными удобствами при перевозке тяжестей. На автомобиль приходится только часть нагрузки, что продлевает его эксплуатационный срок. При разгрузке можно сэкономить драгоценное время, отцепив повозку и оставив ее на месте, а выгрузку произвести в удобное время. Такой вариант удобен и применяется для доставки грузов между цехами одного предприятия, расположенными на определенном расстоянии.

Все прицепные устройства условно делятся на две группы:

• Автоприцепы специального назначения позволяют учитывать потребности работы с различными грузами, а универсальных машин для такой работы довольно мало. К распространенным видам относят полуприцепы тяжеловозы, сортиментовозы, панелевозы, цементовозы и другие виды прицепной техники.
• Общетранспортная техника включает бортовые, тентованные и другие прицепы различных размеров, предназначенные для перевозки тяжестей любого вида.

Разновидности в зависимости от распределения нагрузки

В конструкциях прицепной техники используются разные системы поворотно-колесного управления для того, чтобы улучшить маневренность и скорость регулирования автопоезда. Сцепные приспособления являются стандартными в большинстве случаев. Если у прицепа активный колесный привод от двигателя автомобиля, то такие повозки называются активными автомобильными поездами.

Для приведения такого активного привода в движение используется механическая передача посредством сцепного приспособления или применяется гидропривод.

Если автопоезд имеет два и больше звеньев, то двигатель располагается в секции сзади. Неофициально существует понятие «трейлер», его используют для перемещения автомобилей, другой техники или негабаритных грузов (длинных или с большим весом).

В зависимости от распределения нагрузки между прицепом и тягачом автоприцепы подразделяются на несколько типов:

• Прицеп относится к самостоятельным средствам транспорта и связывается с любым автомобилем с помощью сцепного приспособления иди дышла. Распространенной системой является «крюк-петля». При такой системе вес перевозимого груза через раму прицепа, которая является несущей, и колеса передается на дорогу. Сцепка автомобиля с повозкой используется только для создания тяги.
• На полуприцепах применяют устройства со специальным седельным тягачом, который работает с помощью сцепного шкворня. Груз передает свой вес на прицепную несущую раму, затем распределяется между колесами авто и самого прицепа. В этом случае сцепка применяется не только для создания тягового усилия, но и для перераспределения нагрузки. Чтобы во время простоя повозка полуприцепа не опрокидывалась, ее снабжают откидными упорными стойками. Полуприцеп не может передвигаться без сцепки с автомобилем.
• Роспуск представляет собой одновременно прицеп и полуприцеп и применяется для транспортировки длинных грузов в составе сформированного для этих целей автомобильного поезда. В этом случае тяжесть груза передается на ложементы специального назначения, которые воспринимают нагрузку в передней части на конники тягача. Задняя часть груза давит на конники роспуска. Груз действует частично на авто и частично на раму роспуска и его колеса. Чтобы правильно распределить вес на роспуске, предусмотрено дышло переменной длины.

Требования к транспортировочным устройствам

Человеку, который самостоятельно желает изготовить транспортную повозку для передвижения грузов, следует изучить требования, предъявляемые к автомобильным прицепам. Эти нормы содержатся в ГОСТ 37 .001.220−1980, который называется «Прицепы к легковым автомобилям». Выборка из этих требований включает следующие положения:

• вес прицепа не должен быть больше 1,8 тонны и половины веса главного автомобиля;
• статическая нагрузка на шаровой шарнир в его центральной части должна быть в пределах 25−100 КГС (килограмм-сил);
• полная длина повозки не должна быть более 8 метров, ширина — не превышать 2 м 30 см, а высота делается в пределах трех метров;
• прицеп не должен иметь дорожный просвет менее этой характеристики у двигающего его автомобиля;
• для автоприцепа применяется одна ось, но допускается использование двух параллельных, на расстоянии не далее метра одна от другой;
• тяговое устройство и сцепка дублируются двумя глухо закрепленными кусками цепи или троса для страховки сцепления при поломке шарнира;
• чтобы зафиксировать остановку полуприцепа, в комплекте должны быть противооткатные башмаки в количестве двух штук, их также можно сделать своими руками, а можно купить готовые, заводского изготовления;
• если детали кузова располагаются ниже перевозимого груза, а он представляет опасность загрязнения проходящего транспорта, то ставят брызговики или крылья;
• сцепка и тяговое приспособление обязательно должны быть изготовлены в заводских условиях, и подтверждается это специальным сертификатом;
• должны быть крепления для таблички с номером;
• чтобы иметь возможность использовать бортовую сеть машины, предусматривается электрический кабель с присоединенной вилкой и присутствует схема электрического оборудования в том виде, как ее определяет ГОСТ 9209–1976 .

Особенности использования повозок

Автоприцепы используются только в соответствии с назначением, так как это обусловлено аналогичными шинами и колесами с главной машиной, шириной колеи, проезда в определенных габаритах дорожного просвета. Правило не распространяется на тяжеловозы и прицепы-роспуски. Все поломки, проявляющиеся в процессе работы, похожи на неисправности тормозной системы и ходовой части основной машины.

Помимо этого, эксплуатация прицепа нарушается из-за повреждения сцепки или износа поворотного устройства.

Чтоб оттянуть срок ремонта этих систем, нужно проводить регулярный осмотр трейлера. Так как работа устройства связана с постоянной тряской и ударами из-за неравномерного движения по дорогам, то требуется время от времени подтягивать крепления и выравнивать искривленные детали. Перед эксплуатацией нужно проверять исправность рессор, тормозов, освещение, давление в шинах, присутствие запасного колеса, исправность бортовых и кузовных замков.

Буксировка повозок производится по правилам, превышение скорости недопустимо, так же как резкое торможение и неодинаковое распределение груза. Увеличение скорости при движении приведет к вилянию прицепа по бокам. Резкое торможение становится причиной складывания автомобиля и прицепа, этому также способствует торможение с помощью двигателя. Из-за неравномерного складирования перевозимых материалов нарушается устойчивость и прицеп может опрокинуться.

Изготовление своими руками

Для того чтобы сделать автоприцеп самостоятельно, нужно позаботиться о приобретении некоторых материалов и инструментов. Чтобы во время работы не искать нужные приспособления, их приобретают заранее. Список инструментов и материалов:

• Швеллер из стали для каркаса. Следует выбрать или отрезать куски, которые в сечении имеют 40х25 мм. Можно применить трубу квадратного сечения, поперечный размер которой составляет 40х40 мм. Отрезки определяет мастер из соображений габарита.
• Сталь листовая, из которой будут сделаны борта автоприцепа. Ее толщина не должна быть меньше 1 мм. Размеры готовых кусков рассчитывают по чертежу в зависимости от габаритов кузова.
• Фанера толщиной не меньше 16 мм для формирования дна в кузове. Такая толщина нужна для учета прочности при загрузке.
• Для сборки ходовой части можно брать элементы подвески распространенных марок автомобилей. Очень часто используют подвески «Волги», «Москвича», «Запорожца», иногда применяют мост от классических «Жигулей».
• В состав электрических элементов оборудования входят указатели поворота, стоп-сигналы, светильники габаритов. Такие варианты в сборе можно приобрести на рынке в виде готовых комплектов. Часто применяют бортовые фонари от «Газелей» и УАЗов.
• Элементы крепления зависят от характерных особенностей автоприцепа, его конструкции. Чтобы не беспокоиться о прочности готового изделия в дороге, не стоит экономить на таких соединительных элементах.
• Инструмент мастера для изготовления самого прицепа. Эти инструменты должны обеспечивать минимальный список работ. Сюда входят электродрель, болгарка, плоскогубцы, набор гаечных ключей, лобзик. Каждый мастер может добавить что-то в этот перечень для удобства.
• Аппарат для сварки металла, на котором следует иметь навыки работы, или следует пригласить специалиста.

Начало работ

Сборка начинается с рамы автоприцепа, которая является несущей конструкцией. На нее приходится основной вес груза. К ней предъявляются повышенные требования надежности и прочности. Приготовленный швеллер или квадратная труба режется в размер по чертежу, делаются две длинные и две короткие заготовки.

Из них делают прямоугольное или квадратное основание в виде рамы, к которому впоследствии будут присоединены борта из металлического листа. Уделяют внимание качеству сварки, так как у самодельных автоприцепов это является больным местом. Крепление сцепки делается впереди изготовленной рамы. Для установки амортизаторов в середине рамы ставят специальные проушины.

Настает очередь делать бортовой каркас. Для крепления бортового ограждения укрепляют вертикальные стойки, их длина зависит от высоты борта. Вертикальные элементы соединяют между собой дополнительными ребрами жесткости, так как во время движения именно стойки испытывают нагрузку от смещения груза. Дополнительные укрепляющие связи делают горизонтальными, вертикальными или ставят по косой.

Работа с ходовой частью автоприцепа сопряжена с большим числом трудностей и отличается особенностями. Одна из них заключается в том, что ось должна быть расположена ближе к задней стороне автоприцепа. Все конструктивные особенности возникают в зависимости от того, ходовая часть какого автомобиля взята для устройства прицепа. К раме приваривают амортизационные проушины и крепления для реактивных тяг. Установка и использование последних обязательны, так как они играют роль элементов, поддерживающих мост.

Заключительная фаза

Обшивка бортов металлом и изготовление дна автоприцепа из фанеры делается на заключительном этапе сборки. Для вырезания фанеры по размерам внутреннего пространства используют лобзик, а листовую сталь режут болгаркой. Элементы дна могут быть изготовлены из цельного листа или соединяться из кусков с заходом не меньше 5 см. Все куски обязательно по периметру крепятся к элементам рамы и основания с помощью болтовых соединений.

Борта вырезают по размерам, которые измеряют на месте. На этом этапе использовать размеры из чертежей неактуально, так как в процессе изготовления размеры остова кузова, как правило, немного разнятся с теми, что предусмотрены в схемах. В качестве крепления используется сварка или заклепки, которые также хорошо держат материал. Борта крепят ко всем стойкам и укрепляющим связям.

Электрическое оснащение

Элементы электрического оборудования устанавливают на задней стенке прицепа. К ним относятся отражатели красного цвета треугольной формы, фонарь заднего хода, подсветка номерного государственного знака, указатели поворота, стоп-указатели, габаритные фонари. На стенке в передней части располагают габариты белого цвета и такие же отражатели.

Боковые стенки предназначены для отражателей оранжевого колера. Чтобы провода сохраняли целостность, на них надевают защитную гофру. Соединения проводов должны быть надежные и хорошо закреплены. Гофру с проводкой внутри удобно крепить к остову рамы при помощи хомутов из пластика.

Изготовление автоприцепа требует сноровки и опыта работы с электрическими инструментами, но это сэкономит средства по сравнению с покупкой готового транспортирующего средства в магазине.

Прицеп своими руками

Прицеп своими руками для путешествий – Сообщества › Сделай Сам › Блог › Стены каравана поставлены (материалы, технология). Внедорожный туристический прицеп своими руками — ч.7

23.09.2017 alexxlab Post in Своими руками

Бывалые путешественники знают, что не всегда есть возможность дешево и комфортно переночевать. Поэтому при длительных путешествиях и наличии собственного автомобиля грех не купить фаркоп и не подцепить прицеп-дачу. По сути, это дом на колесах – такой себе маленький номерок с кухней, туалетом… Ну в общем, со всеми предметами цивилизации. В таком «мини-отеле» можно не то что удобно переночевать, но и даже приготовить пищу на несколько человек, и там же пообедать, а главное – совершенно бесплатно! И сегодня мы рассмотрим, как делается прицеп-дача своими руками.

Ходовая система и рама

Основной составляющей частью любого прицепа является рама. Именно на нее ложится вся нагрузка от металлического кузова (каркаса «дома»), а снизу мост, балка и колеса. Кстати, по поводу ходовой части у вас не будет возникать особых трудностей, ведь конструкция прицепа не имеет принципиальных отличий от системы автомобиля, за исключением двигательных агрегатов. Поэтому когда делается прицеп-дача своими руками, в качестве ходовой системы можно целиком «вырвать» часть колес, рессор и других деталей подвески с какого-либо старого автомобиля. Для такого транспортного средства может подойти любая модель авто, будь это «Волга», «Москвич» или «Жигули».

Как делается прицеп-дача своими руками? Проектировка комнат

И если алгоритм проектировки прицепа-дачи от обычного грузового варианта практически не отличается на этапах строения ходовой системы и рамы, то вот с кузовом могут возникнуть трудности. Дело в том, что самодельный прицеп-дача должен действительно быть комфортным и практичным, поэтому еще на чертеже  вам необходимо разработать план конструкции и расположения всех деталей.

Укажите, где будет находиться спальня, кухня, а если это рама с длиной 5 и более метров, можете дополнительно установить и санузел. Однако при этом помните, что каждая новая комната влечет за собой дополнительные растраты, а значит, и цена на готовый прицеп будет существенной. Более того, чтобы легально ездить в такой сцепке, нужно еще и зарегистрировать данное транспортное средство в ГАИ. А это как минимум несколько тысяч долларов сверху.

Поэтому не перенасыщайте свой прицеп лишними устройствами.

Вариант доукомплектования

Самым практичным вариантом самодельного прицепа является конструкция, у которой сбоку расположен встроенный каркас под тент (вспомните про легендарный советский «Скиф»). Когда он находится в развернутом состоянии, получается своего рода большая палатка. Это значительно удешевляет стоимость работ и затраченные на нее усилия. Такой прицеп-дача, своими руками сделанный, очень функционален и в то же время удобен в использовании.

Тягово-сцепное устройство и иллюминация

На завершительном этапе стоит позаботиться о том, как готовая конструкция будет крепиться к фаркопу автомобиля. Также самодельный прицеп-дача должен иметь пару стоп-сигналов и поворотники. По центру или сбоку продумайте расположение для номерного знака и проведите к нему подсветку, лучше всего светодиодную. Такой прицеп-дача на колесах точно будет лучшим отелем для путешественника.

.ru

Прицеп-дача для автомобиля

Те, кто любят отправиться за город на автомобиле с ночевкой знают, что в машине спать не удобно, поэтому надо с собой брать прицеп-дачу. Это дом на колесах, в нем можно заночевать, приготовить еду, отлично защититься от дождя и снега. Там можно поставить большую кровать и отлично провести время. Прицеп-дача сама по себе очень удобна.

Есть много производителей, которые выпускают различные дома на колесах. Но стоят они довольно дорого, иногда даже б. у. прицеп-дачи тоже стоят больших денег. Поэтому многие умельцы делают прицеп-дачу своими руками, изобретая свою конструкцию. Для каждого отдельного случая свой вид прицепа-дачи.

Плюсы изготовления прицепа-дачи своими руками

В отличие от заводских прицепов дач, у самодельных вариантов есть свои плюсы:

• Когда делается прицеп-дача своими руками, то в ней чувствуется душа того, кто ее делал, поэтому в ней более уютно.
• Делая прицеп-дачу самому можно ее сделать максимально удобной для себя.
• Самый главный плюс – низкая цена производства, а функциональность можно сделать максимальной.
• Конструкция делается с учетом возможностей автомобиля.

Недорогой вариант прицепа-дачи

Самым простым и недорогим считается прицеп-палатка. Когда он сложен, то выглядит как простой легковой прицеп, а если его разложить, то появляется тентовая крыша над прицепом и чуть дальше от него.

Чтобы сделать такой автокемпер надо купить заводской автоприцеп, установить на него крепежные элементы для основания палатки, сделать также складное крыльцо, чтобы можно заходить в помещение. Здесь главное сделать так, чтобы к прицепу подходила палатка по размеру.

Для того, чтобы обустроить внутрипалаточное пространство, потребуются надувных матрасы и раскладной стол. Этого вполне хватит для рыбаков, которые выехали на рыбалку с ночевкой. В такой палатке спокойно смогут переночевать 2-3 человека. Но зимой будет холодно, поэтому такая прицеп-дача подходит только для теплой поры года.

Прицеп в форме капсулы

В базе лежит тоже обычный легковой прицеп, но в итоге получается более основательное жилище. Это уже будут полноценные стены с крышей. В такой прицеп-даче уже можно даже жить некоторое время. Можно сделать несколько окон для удобства. В палатке должны быть все необходимые бытовые вещи типа газовой плиты, посуды и других принадлежностей.

Чтобы сделать такую капсулу, надо убрать в прицепе борта. Из металлического уголка сделать направляющие и приварить их к прицепу. Далее надо сделать каркас и закрепить его.

Чтобы у капсулы была округленная форма, надо ее вырезать из специальной влагоустойчивой фанеры. В верхней части можно сделать настил, на петли поставить двери, окна можно сделать из поликарбоната или оргстекла.

Все детали надо обработать наждачной бумагой, затем ее можно покрасить и нанести лак. В такой капсуле легко смогут поместиться 2 человека.

Прицеп-дача из дерева

Если есть двухосный прицеп, то можно на его основе построить деревянный дом. Чтобы все прошло гладко, необходим деревянный брус, фанера, металлочерепица, гидроизоляционная пленка. Из деревянного бруса вначале делается каркас. Далее видео, где парень делает прицеп-дачу своими руками:

Далее все надо сделать по плану:

• Каркас укрыть гидроизоляционной пленкой и зашить фанерой.
• Крышу надо делать из металлочерепицы, также можно использовать профнастил или ондулин.
• Стены дома надо покрыть слоем гидроизоляции, после чего дом отделывается вагонкой или пластиковым сайдингом.
• Поставить дверь, вырезать окна и обустроить внутри интерьер по своему вкусу.

Это уже большая прицеп-дача, в которой легко смогут поместиться несколько человек и даже семья. В такой даче можно жить с весны и до конца осени. Зимой в ней будет все равно холодно.

Авто-дача из кузова универсала

Если есть старый автомобиль в кузове универсал, то его необязательно сдавать на металлолом, из него можно сделать прицеп-дачу. Главное, чтобы задняя часть этого универсала была в хорошем состоянии. Надо отрезать переднюю часть ненужного автомобиля, а из задней части сделать прицеп.

Для начала надо сделать замеры будущего прицепа, чтобы длина была подходящей для того, чтобы в нее удобно поместиться. Если все сделать правильно, но получится многофункциональный прицеп, в котором можно будет и заночевать.

Переднюю часть надо по периметру усилить жестким каркасом из стального уголка, а также надо зашить переднюю часть листом железа, накрайняк, можно и фанерой.

Спереди, в нижней части можно установить тягово-сцепное устройство, обычно его делают из швеллера. Дверью для входа будет крышка багажника, а боковые двери можно использовать для погрузки вещей.

Так что сделать самом прицеп-дачу можно даже своими руками, главное, чтобы была фантазия и желание создавать что-то такое необычное. Дом на колесах – это очень удобно, всегда можно уехать из городской суеты на природу и жить в достаточно комфортных условиях.

Единственная проблема – возможно, что регистрационный орган не захочет зарегистрировать такой прицеп, потому что он, как им может показаться, не будет соответствовать нормам безопасности на дороге. Поэтому проще всего взять подержанную прицеп-дачу и ее переделать, при этом документы сохранить.

avto-cool.com

Собственная передвижная дача-дом на колесах

В Западной Европе и в США, жизнь, путешествие или отдых в компании дома на колесах давно получили широкое распространение. Владельцы таких домов не гонятся за крупными габаритами. В тренде там именно маленькие дома на колесах, но многофункциональные настолько, что способны самостоятельно фильтровать себе воду, добывать электричество и отопление с помощью солнечных батарей на крыше и так использовать каждый сантиметр пространства, что двухэтажный фургончик с площадью основания в 14 квадратных метров выглядит вполне полноценным жилищем.

Кто является приверженцем жизни на колесах в мобильном доме

На западе нет выраженных предпочтений, однако:

• молодежь чаще использует такой способ не для проживания, а для путешествий и отдыха, так как традиционно тяготеет к кипучей жизни города и не нуждается в уединении;
• семьи, в которых подрастают дети, уже более толерантно смотрят на такой передвижной дом, потому что он способен решить некоторые финансовые проблемы, особенно в условиях кризиса, безработицы и более чем высоких цен на содержание жилья, а также на продукты;
• активные пенсионеры — они идеальные потребители стиля дом на колесах. Умея водить, с удовольствием путешествуют не только по своей стране, но и по доступному зарубежью.

Прицеп-дача на колесах в России

В Россию мода использовать дома на колесах пришла недавно. Развивается направление очень медленно. В первую очередь из-за стоимости, ведь если на Западе дом на колесах, это действительно доступное жилье относительно цен на недвижимость, то в России такие фургоны стоят дороже хорошей квартиры. К тому же более половины населения страны живет в условиях суровой зимы, а утепленные домики на колесах нередко стоят как 2 квартиры.

Мобильные дома условно делятся на классы, которые описывают категорию вместительности, внутреннего наполнения и комфортабельности:

• класс А — внешне похож на автобус и наиболее приближен к привычному жилью;
• класс В — сюда относится прицеп, полностью обустроенный внутри, спальное место находится непосредственно в самом прицепе;
• класс С — малогабаритный, созданный для передвижения на основе внедорожника или легковой машины, при этом кабина автомобиля трансформируется в спальное место.

Самый бюджетный из ныне существующих вариантов, это прицеп-палатка, которая разбирается на месте кемпинга непосредственно вокруг прицепа.

Но, если именно обустроенные дома–прицепы для многих недоступны, то самостоятельно выполненная дача на колесах более, чем реальный вариант.

Прицеп для легкового автомобиля своими руками: лучшие самодельные модели и модификации заводских изделий (115 фото)

Прицеп является универсальным средством перевозки множества грузов. Современный прицеп представляет собой металлическую конструкцию квадратной формы со стандартными машинными колёсами.

Чаще всего прицепы используют в сельскохозяйственной деятельности, а также для транспортировки стройматериалов на далёкое расстояние.

Хоть прицеп и считается транспортным средством, но он не имеет двигателя и осуществляет своё движение только при помощи посторонней тяги.

Чтобы обзавестись им, не обязательно приобретать его в специализированном магазине. Сейчас есть множество способов того, как сделать прицеп для легкового автомобиля своими руками.

Чертежи для будущего прицепа

Продумывание наперёд всех возможных нюансов – это основополагающая хорошего результата.

Всегда учитывайте то, на какое расстояние вы будете совершать поездки с прицепом, какое дорожное полотно там будет присутствовать, и какую нагрузку он будет принимать на себя.

Чертежи прицепа для легкового автомобиля своими руками создаются с учётом всех этих нюансов, а также размеров будущей конструкции.

Не рекомендуется создавать прицеп, который был бы размером с машину. Такие конструкции могут приводить к плохой управляемости и плохому тормозному пути автомобиля.

Транспортные прицепы

Сейчас есть множество разновидностей транспортных прицепов. Все они делятся по таким признакам как:

Специальное назначение – это позволяет учитывать максимальную загруженность прицепа. К ним можно отнести: цементовозы, панелевозы, сортиментовозы и другие.

Общетранспортная техника – включает в себя разновидности тентованых прицепов.

При работе с такими прицепами необходимо заранее учитывать тот вес, который и будет перевозить прицеп. Данная мера позволит избежать дорожно-транспортного происшествия

Жилой прицеп

Впервые жилые прицепы начали активно использовать в Америке в 50-х годах. Сейчас сложно представить туристический отдых рядового американца без жилого прицепа на колёсах, где можно провести незабываемые выходные на природе.

Далее мы вам расскажем, как сделать жилой прицеп для легкового автомобиля своими руками.

При его строительстве нужен только алюминиевый каркас, ведь он очень прочный и никак не проявляет коррозийных свойств.

Оборудование:

• Заранее подготовленный алюминиевый каркас на колёсах.
• Газовый водонагреватель.
• Несколько металлических листов.
• Пластик для внутренней и внешней отделки.

Вначале работы нужно закрепить металлические листы на каркасе, тем самым создать 4 одинаковые стены и крышу.

Далее при помощи строительного клея нужно обработать все углы, чтобы они были герметичны и не могли пропускать через себя потоки воздуха.

Обращаем внимание на укрепление балки для прицепа легкового автомобиля своими руками. При движении она будет брать на себя всю нагрузку, поэтому автолюбителям рекомендуется приварить к ней несколько дополнительных хомутов для её большей прочности.

Нет такого дома, в котором не было бы кухни. Поэтому следует установить газовый водонагреватель. При желании его можно подсоединить к машине.

Завершить строительство жилого прицепа на колёсах нужно путём осуществления его наружной и внутренней отделки.

Двухосный прицеп

Двухосный прицеп представляет собой множество металлических ответвлений, последовательно крепящихся друг к другу. Такие прицепы предназначены исключительно для транспортирования машин, как правило тех, которые попали в ДТП.

Создание двухосного прицепа для легкового автомобиля своими руками требует:

• Сцепного устройства.
• 2 жестких амортизатора.
• Устройство для надёжной фиксации борта в размере 4 штук.
• Металлические листы толщиной до 0,7 миллиметров.
• Задние фонари и шарнировая петля.
• Металлические дорожки 2 штуки.

Сначала на уже заранее подготовленную основу нужно надёжно прикрепить металлические листы при помощи больших саморезов.

Далее нужно установить по бокам устройство для фиксации борта и проверить их надёжность. Потом при помощи сварки начать устанавливать металлические дорожки.

Финальным штрихом всей работы является установка задних фонарей и шарнировой петли. Более детальную информацию о последовательности всех действий вы можете найти на тематических интернет сайтах.

Конструируйте и соблюдайте технику безопасности!

Фото прицепов для легкового автомобиля своими руками
