Как сделать компрессор своими руками для покраски автомобиля: полезные советы и рекомендации

В этой статье мы расскажем, как сделать компрессор для покраски автомобиля своими руками из доступных материалов и инструментов. Компрессор обеспечивает равномерное распыление краски и улучшает качество покрытия. Следуя нашей инструкции и схеме, вы создадите эффективную компрессорную установку, что сэкономит средства и позволит реализовать творческий подход к покраске автомобиля.

Какой компрессор выбрать (заводской или самодельный)

Основным критерием, который следует учитывать при выборе покрасочной станции, является равномерное распределение воздуха без посторонних частиц.

Если в воздухе окажутся такие примеси, это может привести к образованию мелких дефектов на покрытии, таких как зернистость, шагрень и каверны. Кроме того, наличие этих частиц может вызвать потеки и пятна. Поэтому лучше всего доверить покраску профессиональному воздушному компрессору, но есть одна проблема – такие устройства стоят довольно дорого, что может оказаться непосильным для многих автолюбителей.

Сэкономить средства и при этом создать функциональную модель можно, собрав оборудование, о котором рассказывается во множестве видеороликов и статей.

Вам потребуется потратить время на изучение материалов, а затем на создание качественного оборудования.

Не имеет значения, будет ли это заводская модель или самодельная – принцип работы у них одинаковый и заключается в создании избыточного давления. Однако способы нагнетания воздуха могут различаться: он может быть получен вручную или механически.

Во втором случае затраты будут значительно выше, тогда как ручной метод более экономичен, но требует больших усилий и постоянного контроля.

Автоматическое накачивание не требует от вас физических усилий, но такое устройство нуждается в периодическом обслуживании, например, в замене масла для компрессора.

Только так можно обеспечить равномерную подачу и распределение воздуха. Изучив теорию, вы поймете, как легко можно изготовить компрессорную станцию, которая будет работать качественно и не займет много времени.

Сборка компрессорной установки из доступных материалов —

Если вы решили создать оборудование для покраски своего автомобиля, вам понадобятся определенные материалы:

1. Автомобильная камера для функции реверса;
2. Насос с манометром для нагнетателя;
3. Камерный сосок;
4. Ремкомплект и шило.

Когда все компоненты будут готовы, можно приступать к созданию компрессорной станции. Для проверки герметичности камеры необходимо ее накачать.

Если возникнут проблемы, их можно решить двумя способами: заклеив или используя вулканизацию сырой резиной. В реверсе нужно сделать отверстие для равномерной подачи сжатого воздуха.

В это отверстие устанавливается специальный сосок. Ремкомплект поможет надежно закрепить штуцер. Для проверки равномерности подачи воздуха достаточно выкрутить ниппель. Оригинальный ниппель позволит сбросить избыточное давление.

Уровень давления можно определить в процессе работы, когда краска распыляется. Если эмаль ложится равномерно, значит, установка работает правильно. В конце процесса стоит проверить показатели давления, для этого достаточно распылить краску на кузов вашего автомобиля.

Если эмаль легла без бугорков, значит, устройство функционирует качественно. Кроме того, уровень давления можно контролировать с помощью манометра. Однако его показания после нажатия аэратора не должны быть хаотичными.

Как видите, для создания такого компрессора не нужны особые инструменты или глубокие знания. При этом ремонт и покраска автомобиля таким способом более эффективны, чем использование баллончика.

Не забывайте, что ни пыль, ни вода не должны попадать в автомобильную камеру. В противном случае вам придется повторно красить авто.

Если использовать эту установку правильно и применяя все полученные знания, она прослужит долго, а автоматизация процесса накачивания воздуха сделает его быстрым и удобным.

Компрессор своими руками из холодильника

Создание компрессора для покраски автомобиля своими руками — задача, требующая знаний и навыков. Эксперты рекомендуют начать с выбора подходящего мотора, который обеспечит необходимую мощность. Важно учитывать, что компрессор должен быть способен поддерживать стабильное давление, что критично для качественной покраски.

Для сборки потребуется резервуар, который будет накапливать сжатый воздух, а также фильтры для удаления влаги и загрязнений. Специалисты подчеркивают, что использование качественных материалов и компонентов значительно повысит эффективность устройства. Не менее важным аспектом является правильная настройка системы, чтобы избежать перебоев в подаче воздуха во время работы.

Также стоит обратить внимание на безопасность: необходимо использовать защитные средства и следить за состоянием электрических соединений. В конечном итоге, правильно собранный компрессор не только упростит процесс покраски, но и обеспечит высокое качество результата.

Компрессор своими руками воздушный из автомобильного кондиционера

Альтернатива профессиональному устройству (компрессор из холодильника)

Самодельные компрессорные устройства имеют значительно больший срок службы по сравнению с аналогичными моделями как отечественного, так и зарубежного производства.

Это вполне объяснимо, ведь при создании компрессора своими руками мы стремимся сделать его максимально качественным. Поэтому многие люди разработали методику изготовления компрессора из холодильника, который может соперничать с продукцией известных брендов.

Однако для его сборки потребуется подготовить ряд компонентов, таких как манометр, реле, резиновые переходники, масловлагоотделитель, топливные фильтры, редуктор, мотор, переключатель, шланги, хомуты, латунные трубки, а также различные мелочи – гайки, краска и колесики от мебели.

Компонент	Описание	Альтернативы
Двигатель	Обеспечивает вращение компрессорной головки. Мощность от 1.5 кВт для небольших работ.	Электродвигатель от старой стиральной машины, холодильника, промышленный двигатель.
Компрессорная головка	Сжимает воздух. Может быть одно- или двухступенчатой.	Головка от старого холодильника, грузовика (ЗИЛ, ГАЗ), медицинского компрессора.
Ресивер (воздухосборник)	Накапливает сжатый воздух, сглаживает пульсации. Объем от 20 до 100 литров.	Газовый баллон (пропан, кислород), огнетушитель, старый бойлер, труба большого диаметра с заглушками.
Реле давления	Автоматически включает/выключает двигатель при достижении заданного давления.	Стандартное реле давления для компрессоров, можно использовать от водонасосной станции.
Манометр	Показывает текущее давление в ресивере.	Любой подходящий манометр с диапазоном до 10-12 атмосфер.
Редуктор давления	Позволяет регулировать давление на выходе для краскопульта.	Стандартный редуктор для пневмоинструмента.
Влагоотделитель (фильтр-осушитель)	Удаляет влагу и масло из сжатого воздуха. Критично для качественной покраски.	Промышленный влагоотделитель, можно сделать самодельный из фильтра для воды.
Обратный клапан	Предотвращает обратный поток воздуха из ресивера в компрессорную головку.	Стандартный обратный клапан для компрессоров.
Предохранительный клапан	Сбрасывает избыточное давление в случае отказа реле давления.	Клапан от водонагревателя, промышленный предохранительный клапан.
Шланги и фитинги	Для соединения всех элементов и подключения краскопульта.	Армированные шланги высокого давления, быстросъемные соединения.
Рама/основание	Для крепления всех компонентов и обеспечения устойчивости.	Металлический профиль, уголок, старые рамы от тележек.
Электрическая проводка	Для подключения двигателя и реле давления.	Кабель соответствующего сечения, вилка, розетка.

Интересные факты

Вот несколько интересных фактов о создании компрессора своими руками для покраски автомобиля:

1. Принцип работы: Компрессоры для покраски автомобилей обычно работают на основе принципа сжатия воздуха. Вы можете создать простой компрессор, используя автомобильный насос и резервуар для хранения воздуха. Это позволит вам получить необходимое давление для распыления краски, что особенно важно для достижения равномерного покрытия.

2. Материалы и безопасность: При создании компрессора своими руками важно использовать качественные материалы, чтобы избежать утечек и аварий. Например, резервуар должен быть изготовлен из прочного металла, чтобы выдерживать высокое давление. Также не забудьте о безопасности: используйте защитные очки и перчатки, чтобы избежать травм при работе с инструментами и краской.

3. Энергетическая эффективность: Самодельные компрессоры могут быть более энергоэффективными, если вы используете альтернативные источники энергии, такие как солнечные панели. Это не только снизит затраты на электроэнергию, но и сделает процесс более экологичным. Кроме того, вы можете настроить компрессор под свои нужды, выбирая оптимальные параметры для покраски вашего автомобиля.

Создание самого механизма

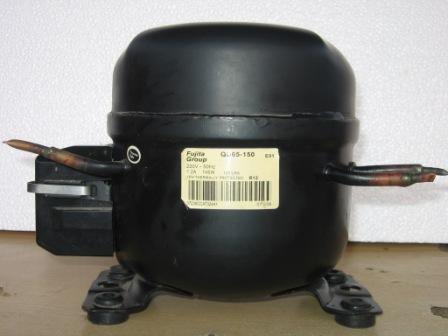

Упростить всю процедуру можно, если приобрести компрессор от старого советского холодильника. Это не потребует значительных затрат, и в комплекте уже имеется пусковое реле компрессора.

Иностранные аналоги уступают этой модели, так как не способны создать такое высокое давление. В то время как советские устройства с этой задачей справляются без проблем.

После демонтажа исполнительного блока рекомендуется очистить компрессор от ржавчины. Чтобы предотвратить дальнейшее окисление, стоит воспользоваться преобразователем ржавчины.

Таким образом, корпус мотора готов к покраске.

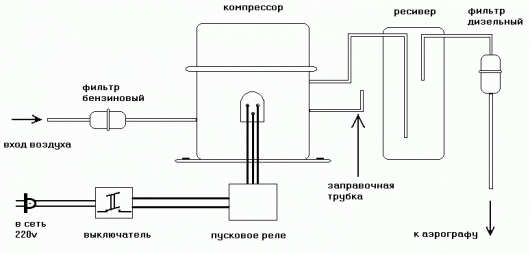

Схема проведения установки

Подготовка завершена, и теперь можно перейти к замене масла. Учитывая, что холодильник довольно старый и, вероятно, не проходил регулярное техническое обслуживание, стоит обратить внимание на этот аспект.

Поскольку система всегда находилась в защищенном от внешних факторов месте, работы по обслуживанию не проводились. Для этой процедуры не потребуется дорогое масло, достаточно будет полусинтетического варианта.

Такое масло не уступает по своим характеристикам любому другому маслу для компрессора и содержит множество полезных добавок.

При осмотре компрессора вы увидите три трубки: одна из них уже запаяна, а две другие остаются свободными. Открытые трубки предназначены для ввода и вывода воздуха. Чтобы понять, как будет происходить циркуляция воздуха, необходимо подключить питание компрессора.

Запомните, какое отверстие отвечает за втягивание воздуха, а какое — за его выпуск. Запаянную трубку следует вскрыть, так как она будет использоваться для замены масла.

Для надреза трубки вам понадобится надфиль, при этом важно следить, чтобы стружка не попала внутрь компрессора. Чтобы выяснить, сколько масла уже находится в системе, слейте его в контейнер. Это поможет вам определить, сколько масла нужно будет добавить при замене.

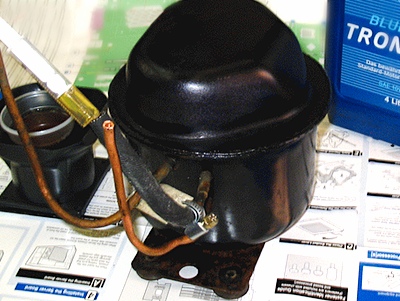

Затем возьмите шприц и залейте полусинтетическое масло, при этом рассчитывайте, что его объем должен быть в два раза больше, чем вы слили. Когда емкость будет заполнена, необходимо заглушить систему смазки двигателя, для этого используйте винтик, предварительно обмотанный фум-лентой, и вставьте его в трубку.

Не пугайтесь, если из выходной воздушной трубки время от времени будут появляться капли масла. Эту проблему легко решить, установив масловлагоотделитель для самодельной системы.

Предварительные работы завершены, и теперь можно перейти к сборке установки. Начните с крепления двигателя, для этого лучше всего использовать деревянное основание, расположив его так, чтобы он находился на раме.

Обратите внимание, что эта деталь очень чувствительна к положению, поэтому следите за указаниями на верхней крышке, где указана стрелка. В этом вопросе важна точность, так как правильная установка напрямую влияет на корректность смены режимов.

Где размещается сжатый воздух?

Баллон, способный выдерживать значительное давление, представляет собой контейнер от огнетушителя. Эти устройства отличаются высокой прочностью и могут быть использованы в качестве дополнительного оборудования.

Если рассмотреть огнетушитель модели ОУ-10, который имеет объем 10 литров, то его рабочее давление составляет 15 МПа. Сначала необходимо открутить запорно-пусковое устройство и установить вместо него переходник. Если вы заметили ржавчину, обязательно обработайте эти участки преобразователем ржавчины.

Удалить ржавчину снаружи не так сложно, однако провести внутреннюю очистку может быть труднее. Наиболее эффективный способ — это залить преобразователь внутрь баллона и тщательно взболтать его, чтобы все стенки хорошо пропитались.

После завершения очистки можно вкрутить водопроводную крестовину, и на этом этапе можно считать, что две основные детали для самодельного компрессора уже готовы.

Проведение установки деталей

Ранее уже упоминалось, что для надежной фиксации двигателя и корпуса огнетушителя можно использовать деревянную доску, что также облегчит хранение рабочих компонентов.

Для крепления двигателя подойдут резьбовые шпильки и шайбы, но заранее стоит позаботиться о создании отверстий. Чтобы установить ресивер в вертикальном положении, потребуется фанера.

В фанере необходимо вырезать углубление под баллон, а второй и третий элементы фиксируются к основной доске с помощью саморезов, что обеспечит надежную поддержку ресивера. Для повышения мобильности конструкции рекомендуется прикрепить колесики от мебели к основанию.

Чтобы предотвратить попадание пыли в систему, важно предусмотреть защиту – отличным решением станет использование фильтра для бензина грубой очистки. Он эффективно выполнит функцию воздухозаборника.

Так как на входе компрессорного оборудования давление невысокое, его не нужно будет усиливать.

При создании входного фильтра для установки компрессора не забудьте в конце установить масловлагоотделитель, чтобы избежать попадания капель воды в будущем. Поскольку давление на выходе высокое, понадобятся автомобильные хомуты.

Масловлагоотделительный фильтр подключается к входу редуктора и выходу нагнетателя по давлению. Для контроля давления в баллоне следует установить манометр с правой стороны, а с противоположной стороны разместить выход.

Для контроля давления и питания в 220 В устанавливается реле регулировки. Многие мастера рекомендуют использовать устройство РМ5 (РДМ5) в качестве исполнительного механизма.

Это устройство срабатывает при падении давления, включая компрессор, и отключается, когда давление повышается.

Для установки необходимого давления используются пружины на реле. Большая пружина отвечает за минимальное значение, а маленькая – за максимальное, устанавливая тем самым границы работы и отключения самодельного компрессора.

По сути, РМ5 представляет собой обычные двухконтактные переключатели. Один контакт нужен для подключения к нулю сети 220 В, а второй – для соединения с нагнетателем.

Тумблер необходим для отключения от сети, что избавит вас от постоянной необходимости бегать к розетке. Все соединенные провода следует тщательно заизолировать для безопасности. После завершения всех работ можно покрасить установку и провести ее проверку.

Регулировка давления

Когда конструкция собрана, логично провести ее проверку. Подключаем последние элементы – краскопульт или пневмопистолет, а также подключаем установку к электросети.

Проверяем работу реле, чтобы убедиться, что оно корректно отключает двигатель, и следим за показаниями манометра. Если все функционирует без сбоев, переходим к проверке герметичности.

Для этого наиболее удобно использовать мыльный раствор. После проверки герметичности стравливаем воздух из камеры. Компрессор запускается, когда давление опускается ниже установленного минимума. Только после того, как все системы проверены и приведены в рабочее состояние, можно начинать процесс покраски деталей.

Для покраски вам нужно лишь установить необходимое давление и не беспокоиться о предварительной обработке металла. Чтобы добиться равномерного слоя краски, стоит поэкспериментировать и определить оптимальные атмосферные условия.

При этом важно минимально использовать нагнетатель. Каждый автолюбитель сможет разобраться с основными компонентами и приступить к созданию автомобильного компрессора.

Существует множество вариантов его изготовления, но использование пуска навигатора и автоматического контроля давления – это более сложная конструкция, однако она приносит огромное удовольствие в эксплуатации.

При этом не придется тратить время на контроль ресивера, что откроет новые возможности, и вы сможете сосредоточиться на покраске автомобиля, забора или ворот.

Регулярные технические работы – это необходимая процедура для продления срока службы вашего самодельного компрессора.

Для замены масла – слива или заливки – можно воспользоваться обычным шприцем. Замена фильтров производится только по мере необходимости, когда наблюдается снижение скорости наполнения камеры резервуара.

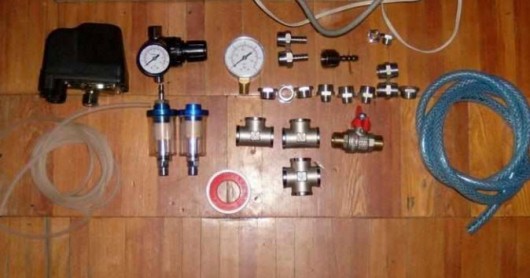

Связующие составляющие компрессора

Когда вы определились с выбором компрессора и реверса, настало время подумать о их соединении. Важно также решить, как будет происходить подача воздуха к аэрографу. За распределение воздуха отвечает специальный узел, который устанавливается на ресивер.

Ключевым моментом является совместимость всех компонентов. Включение и отключение компрессора осуществляется с помощью реле давления. Модель РДМ-5, хотя и предназначена для систем водоснабжения, отлично подходит для наших нужд в качестве реле.

Важно отметить, что элемент для соединения должен иметь внешнюю дюймовую резьбу. Чтобы определить давление в ресивере, потребуется манометр, и стоит заранее продумать размер, подходящий для соединения. В блок подготовки воздуха подаем давление и регулируем его в пределах 10 атмосфер, на этом этапе необходимо подключить фильтр маслоотделителя.

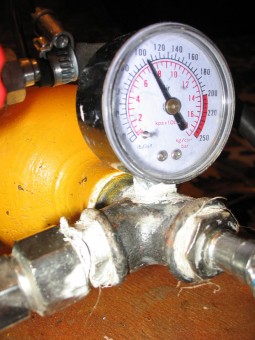

Манометр поможет контролировать давление, а фильтр предотвратит попадание частиц масла из ресивера. Следующими элементами, которые нужно подготовить для установки, являются повороты, тройники и фитинги. Чтобы точно определить количество необходимых деталей, стоит разработать схему, выбирая размер в дюймах.

После того как вопрос с переходниками решен, важно продумать установку конструкции. Чаще всего для этого используют плиты ДСП. Ваша станция должна быть мобильной, так как ее придется перемещать по мастерской. Чтобы облегчить перемещение, рекомендуется установить ножки-ролики.

Не придется долго искать, просто посетите мебельный магазин, где можно найти множество колесиков для мебели. Чтобы сэкономить пространство в мастерской, можно соорудить двухэтажную конструкцию. В этом случае лучше запастись крупными болтами для надежной фиксации. Чтобы упростить подготовку к этому этапу, составьте список необходимых комплектующих.

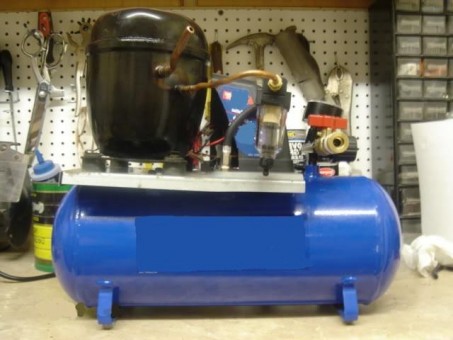

Сборка полупрофессиоанльного нагнетателя воздуха

Сборка начинается с удаления закрутки огнетушителя и установки переходного устройства. После снятия вентиля огнетушителя, мы устанавливаем переходник на его место.

На прочный шланг устанавливаются сразу четыре элемента: редуктор, реле давления и переходник.

Следующий шаг — это крепление колес к конструкции на листе ДСП. Поскольку проект предполагает два уровня, необходимо сделать отверстия для шпилек, в которые будет помещен огнетушитель.

Сборка гидроаккумулятора проходит проще, так как с обеих сторон предусмотрены кронштейны. Нижняя часть крепится к основанию, а верхняя служит для установки самодельного оборудования.

Для уменьшения вибрации при установке компрессора используются силиконовые прокладки. Шланг соединяет выход и вход подготовки воздуха.

Следующий этап — подключение. Необходимо заранее продумать перемычки и защитные элементы.

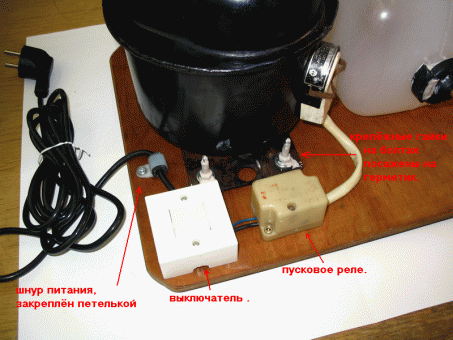

Подключение осуществляется через реле и выключатель, следуя схеме: провод фазы поступает к переключателю, а затем клемма реле. Для заземления на реле подключается специальный провод.

После этого все элементы соединяются с пусковой установкой. Чтобы скрыть кабель, его можно зафиксировать пластиковыми стяжками. Только после проверки и запуска можно приступать к покраске.

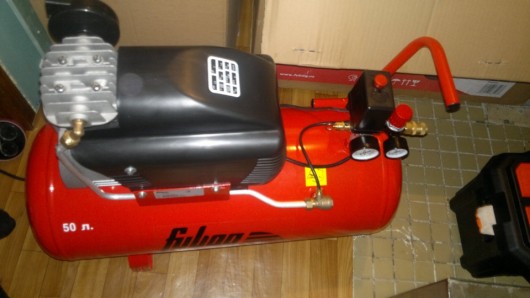

Что лучше: купить или сделать компрессор самому?

Компрессорное оборудование представлено на рынке в широком ассортименте. Поршневые элементы, вибрационные установки, винтовые компрессоры – все эти компоненты находят применение в различных сферах.

Если вы не хотите тратить время на сборку установки, ее можно легко найти в любом магазине автозапчастей или на специализированных интернет-ресурсах.

Такое разнообразие может затруднить выбор нужного устройства. Однако, если вы решили купить компрессор, стоит ориентироваться на его технические характеристики, цену и отзывы пользователей, которые уже успели оценить его работу.

Если для вас важны гарантийные сроки, обратите внимание на модели известных брендов. Дорогие устройства стоит приобретать только в том случае, если вы профессионально занимаетесь ремонтом.

Не стоит рисковать, выбирая продукцию без имени и репутации, лучше один раз инвестировать в качественное оборудование, чем потом сталкиваться с проблемами. Многие производители бюджетных моделей экономят на материалах и комплектующих.

В результате вы можете столкнуться с частыми поломками и необходимостью замены деталей, а гарантийный ремонт может занять много времени. Поэтому многие автолюбители понимают, что самодельные установки иногда оказываются более надежными, чем заводские.

Самодельные устройства часто превосходят заводские по техническим характеристикам. Например, компрессоры от холодильников могут служить десятилетиями, а огнетушители имеют значительный запас прочности.

Вы всегда можете улучшить характеристики своего компрессора самостоятельно, в то время как с заводским оборудованием экспериментировать не так просто.

Ваши соседи по гаражу, несомненно, заинтересуются, когда увидят качественно выполненное и продуманное устройство.

компрессор самодельный

Тестирование и настройка компрессора после сборки

После завершения сборки компрессора для покраски автомобиля необходимо провести его тестирование и настройку. Это важный этап, который позволит убедиться в правильности работы устройства и его готовности к использованию.

1. Визуальный осмотр

Перед тем как включить компрессор, выполните визуальный осмотр всех соединений и компонентов. Убедитесь, что все гайки и болты надежно затянуты, а шланги не имеют трещин или повреждений. Проверьте, чтобы не было утечек воздуха, которые могут снизить эффективность работы компрессора.

2. Подключение к источнику питания

Подключите компрессор к электрической сети, убедившись, что напряжение соответствует указанному на приборе. Используйте удлинитель с заземлением, если это необходимо. Убедитесь, что все электрические соединения защищены от влаги и механических повреждений.

3. Первоначальный запуск

Включите компрессор и дайте ему поработать в течение нескольких минут. Обратите внимание на уровень шума и вибрации. Нормальный компрессор должен работать относительно тихо и без сильных колебаний. Если вы заметили необычные звуки или чрезмерные вибрации, это может указывать на проблемы с балансировкой или установкой компонентов.

4. Проверка давления

После первоначального запуска проверьте давление в ресивере с помощью манометра. Убедитесь, что компрессор достигает заданного рабочего давления, которое обычно составляет от 6 до 8 бар для покраски автомобиля. Если давление ниже нормы, проверьте настройки регулятора давления и убедитесь, что компрессор работает на полную мощность.

5. Настройка регулятора давления

Если давление в системе не соответствует требованиям, отрегулируйте регулятор давления. Для этого найдите соответствующий винт на регуляторе и поворачивайте его, пока не достигнете нужного значения. После настройки снова проверьте давление в ресивере.

6. Проверка работы с пневматическим инструментом

Подключите пневматический распылитель или другой инструмент к компрессору и проверьте его работу. Убедитесь, что компрессор способен поддерживать необходимое давление во время работы инструмента. Если компрессор не справляется с нагрузкой, возможно, потребуется увеличить его мощность или изменить настройки.

7. Устранение неполадок

Если в процессе тестирования вы столкнулись с проблемами, такими как недостаточное давление, шум или вибрация, проведите диагностику. Проверьте все соединения, фильтры и шланги на наличие засоров или повреждений. Убедитесь, что компрессор правильно смазан и не перегревается.

8. Заключительные проверки

После успешного тестирования и настройки компрессора проведите заключительные проверки. Убедитесь, что все компоненты надежно закреплены, а система герметична. Протестируйте компрессор еще раз, чтобы убедиться в его стабильной работе перед началом покраски автомобиля.

Следуя этим шагам, вы сможете убедиться в том, что ваш компрессор готов к использованию и будет служить вам долго и эффективно в процессе покраски автомобиля.

Вопрос-ответ

Что можно использовать вместо компрессора для краскопульта?

Бытовые насосы как временная замена. Один из самых доступных вариантов — использование бытовых насосов различного типа. Ручные насосы, например, могут создавать давление до 2-3 атмосфер, чего достаточно для простых покрасочных работ. Особенно эффективны они при работе с малыми объемами краски.

Что нужно для компрессора своими руками?

Для создания компрессора своими руками вам понадобятся основные компоненты: мотор (например, от холодильника или стиральной машины), компрессорный блок, ресивер (баллон для хранения сжатого воздуха), манометр для контроля давления, трубопроводы и соединения, а также система фильтрации и регуляции давления. Не забудьте о средствах безопасности и инструментах для сборки.

Как покрасить автомобиль без компрессора?

Существует три основных способа покрасить автомобиль без использования компрессора: аэрозольные баллончики, электрические краскопульты и ручное нанесение кистью. Каждый из этих методов имеет свои преимущества и недостатки, которые важно учитывать перед началом работ.

Сколько литров в минуту нужен компрессор для покраски авто?

Обычно для покраски автомобиля подойдет компрессор с производительностью от 200-300 литров в минуту и выше, в зависимости от объема работ и используемого оборудования.

Советы

СОВЕТ №1

Перед началом сборки компрессора определите, какие именно задачи он будет выполнять. Для покраски автомобиля вам потребуется компрессор с достаточной мощностью и объемом, чтобы обеспечить стабильное давление и поток воздуха. Рассчитайте необходимые параметры, чтобы избежать недостатка мощности в процессе работы.

СОВЕТ №2

Используйте качественные компоненты для сборки компрессора. Обратите внимание на насос, ресивер и фильтры. Некачественные детали могут привести к поломкам и снижению эффективности работы компрессора, что негативно скажется на качестве покраски.

СОВЕТ №3

Не забывайте о безопасности. При работе с компрессором обязательно используйте защитные очки и перчатки. Также убедитесь, что компрессор установлен в хорошо вентилируемом помещении, чтобы избежать накопления вредных паров и обеспечить комфортные условия для работы.

СОВЕТ №4

Проведите тестирование компрессора перед его использованием для покраски. Запустите его и проверьте стабильность давления, уровень шума и наличие утечек. Это поможет вам выявить возможные проблемы и устранить их до начала покраски автомобиля.
