Как работает опорный подшипник передней стойки?

Подшипник опоры амортизатора — устройство и признаки неисправности

Применение подшипников в различных узлах техники позволяет значительно снизить потери энергии. Такие изделия могут быть различных форм и размеров. Назначение деталей также существенно разнится. Некоторые изделия устанавливаются в картерах двигателей и коробок передач, где постоянно омываются масляным потоком, а другие – размещаются «на открытом» воздухе. Опорный подшипник передней стойки относится ко второй категории изделий. Такой не заменимый элемент имеет оригинальную конструкцию и имеет важнейшее значение в конструкции подвески любого автомобиля.

Опорный подшипник передней стойки амортизатора: что такое и где находится

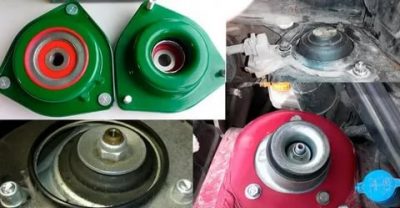

Опорный подшипник – это обязательный элемент любой амортизаторной стойки. Эта деталь способствует уменьшению трения при повороте колеса. Особенно важен этот элемент на автомобилях, не оборудованных гидроусилителем руля. На современных машинах, благодаря наличию этой детали, удается снизить износ как самой амортизаторной стойки, так и шарниров рулевых тяг.

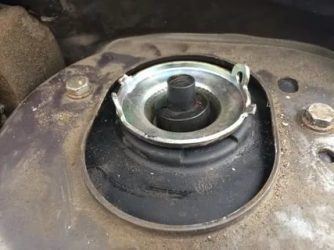

Располагается опорный подшипник, как правило, в верхней части амортизаторной стойки. Для того чтобы можно было легко заменять эту деталь, ее крепление к кузову осуществляется болтовым соединением.

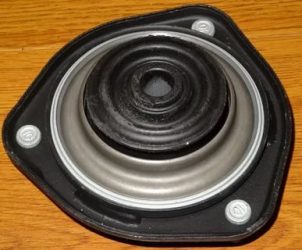

Устройство опорного подшипника и его отличие от опоры амортизатора

Опорный подшипник – это довольно простой механизм. Такая деталь имеет следующее устройство:

• Верхняя пластина.
• Подшипник.
• Основание чашки.

Внимание! Многие модели опорных подшипников имеют неразборную конструкцию, поэтому нижняя и верхняя части могут быть спрессованы.

Подшипник опоры переднего амортизатора не следует путать с опорой амортизатора, которая представляет собой кольцо из толстой прочной резины, предназначенное для гашения вибраций и ударов стойки.

Разновидности опорных подшипников

Изделия этого типа могут существенно отличаться по многим параметрам. Основными видами таких изделий являются:

• Со встроенным внутренним или наружным кольцом. Особенность конструкции – отсутствие прижимных фланцев.
• С отделяющимся кольцом. Основным преимуществом модели является ремонтопригодность.
• Одиночно-разделенная конструкция. Преимущество модели – повышенная жесткость.

Существуют также различные комбинации перечисленных конструкций, например, изделия с отделяющимся внутренним или внешним кольцом.

Причины неисправности опорных подшипников

Подшипник стойки амортизатора может выйти из строя по нескольким причинам. Наиболее часто замена или ремонт детали требуется, при:

• Естественном износе.
• Эксплуатации автомобиля в тяжелых дорожных условиях.
• Брак.
• Попадании внутрь конструкции абразива.
• Низком качестве материала, из которого были изготовлены элементы детали.

Внимание! Опорный подшипник обычно служит значительно дольше амортизатора, но при замене стойки требуется обязательное определение состояния этой детали.

Как стучит опорный подшипник: признаки неисправности

Неисправные опорные подшипники передних амортизаторов могут стучать, скрипеть и даже пищать. Шумовой эффект, как правило, усиливается при повороте, а также при переезде через какое-либо препятствие. При появлении первых «симптомов» необходимо как можно скорее начать ремонт, иначе, в скором времени, появятся более опасные признаки неисправности, например, снижение управляемости автомобилем.

Как определить неисправность опорника амортизатора: основные способы

Для ремонта, во многих случаях, не обойтись без снятия амортизаторной стойки. Такая процедура занимает немало времени, при этом могут быть нарушены углы развала и схождения передних колес. Чтобы не ошибиться и не разобрать полностью исправный узел, рекомендуется заранее убедиться в том, что поломка подвески заключается в выходе из строя опорной детали.

На ровной площадке

Этот метод самый простой, но выполнять такую работу необходимо вдвоем. Узнать о неисправности можно следующим образом:

• Поставить автомобиль на ровной площадке.
• Надежно зафиксировать его стояночным тормозом.
• Открыть капот.
• Снять защиту стакана.
• Нажать на опорное устройство рукой.
• Помощник должен раскачать машину.

Если в опорном подшипнике ощущается люфт, то его потребуется заменить.

Во время езды

Во время движения автомобиля также можно неплохо протестировать подшипник опоры передней или задней стойки. Для этого достаточно проехать через лежачий полицейский, прислушиваясь к шуму подвески. Если будут зафиксирован определенный скрип или стук, то эту деталь, скорее всего, пора менять.

Внимание! Резкие повороты руля при движении автомобиля также позволят на слух определить неисправность этой детали.

Вращение руля

Этот метод проверки напоминает первый вариант диагностики с той лишь разницей, что напарник должен не раскачивать автомобиль, а осуществлять энергичное вращение рулевого колеса из стороны в сторону. Если в результате такого «исследования» будет также ощущаться значительный зазор в сопрягаемых элементах, сопровождающийся металлическими щелчками, то деталь потребуется заменить.

Как выбирать опорные подшипники для замены

При замене опорного элемента, как и любой другой детали, потребуется подобрать качественную запчасть, которая должна подходить для установки на автомобиль конкретной марки. Экспериментировать с установкой опорников, снятых с других машин не рекомендуется. В этом случае, поведение подвески может быть непредсказуемым, более того, изделие может не подойти по размеру или расположению элементов крепления.

Внимание! Оригинальные изделия рекомендуется выбирать из средней ценовой категории. Таким образом автолюбитель не будет переплачивать за бренд и максимально защитит себя от приобретения контрафактной продукции.

Как заменить подшипник стойки амортизатора

Опорник любого амортизатора можно заменить только вывесив автомобиль на домкрате или подъемнике. Иногда проще полностью демонтировать амортизаторную стойку, чтобы выполнить такую работу.

Метод со снятием стойки

Заменить опорный элемент со снятием стойки можно в такой последовательности:

• Снять колесо.
• Вывесить автомобиль на домкрате.
• Открутить нижние болты стойки.
• Открутить гайку штока амортизатора.
• Открутить крепление опорного устройства.
• Снять стойку вместе с подшипником.

Установка новой детали вместе с амортизаторной стойкой осуществляется в обратном порядке.

Способ без демонтажа стойки

Поменять опорный подшипник можно и без демонтажа амортизаторной стойки. Для выполнения этой операции не обойтись без использования специальных стяжек пружин и двух домкратов. Это необходимо для того, чтобы сжать амортизатор и получить доступ к опорному элементу. Снимать деталь следует в таком порядке:

• Вывесить автомобиль на домкрате.
• Снять колесо.
• Ослабить гайку штока.
• Установить второй домкрат под ступицу колеса и сжать пружину амортизатора.
• Установить на пружину стяжки.
• Опустить ступицу.
• Открутить крепление опорной детали.
• Извлечь неисправный опорник.

Новая деталь устанавливается в обратном снятию порядке.

Смазка подшипника во время его замены или ремонта амортизатора

Недостаточное количество смазки в опорном элементе может являться одной из причин преждевременного выхода из строя этой детали. Если необходимо выполнить данную процедуру на изделии бывшем в эксплуатации, то прежде чем заложить вещество, уменьшающее коэффициент трения, необходимо тщательно очистить изделие от грязи.

Внимание! Для смазки опорных подшипников следует использовать пластичные смазки.

Заключение

Как правильно проверить опору стойки амортизатора, а также осуществить замену неисправной детали, подробно рассказано в этой статье. Эти рекомендации были проверены при ремонте следующих марок машин: Киа, Ниссан, Рено, Фольксваген Транспортер, Форд, Хонда и Шкода. Многие владельцы вазовской классики, также осуществляют ремонт опорных подшипников, указанным в статье способом. В любом случае, владелец автомобиля несет персональную ответственность за результат ремонта опорных подшипников, поэтому если машина на гарантии, то проверять и ремонтировать эту деталь следует только у официального дилера.

Признаки неисправности опорного подшипника передней стойки

На многих переднеприводных автомобилях в качестве передней независимой подвески используются стойки МакФерсона.

Как и любая подвеска, основное назначение этих стоек – гашение вибраций и колебаний и снижение их передачи на кузов автомобиля.

Важная роль стоек МакФерсона

Но есть у стоек МакФерсона еще одна немаловажная функция – они выполняют еще и роль поворотных кулаков. То есть, стойка с закрепленной на ней ступицей колеса может вращаться вокруг оси, что и позволяет ведущим колесам быть управляемыми.

Естественно, где есть вращение, там и используется подшипник, в случае с таким типом подвески – опорный.

Чтобы разобраться, где опорный подшипник установлен, коротко рассмотрим устройство подвески автомобиля.

Основными ее составными частями являются:

• Амортизатор;
• Корпус;
• Пружина;
• Опора.

Все эти элементы собраны в единое целое, при этом обеспечивается возможность сжатия-разжатия пружины и перемещения штока амортизатора в корпусе (для чего собственно и нужна подвеска, поскольку в процессе этих движений и осуществляется гашение колебаний).

Чтобы все это обеспечивалось, стойка собрана так: в корпус устанавливается амортизатор и все это устанавливается в пружину.

Для упора пружины снизу используется чашка, закрепленная на корпусе (приварена к нему).

Чтобы пружина была в поджатом состоянии, вверху установлена еще одна чашка, которая упирается в опору.

Ограничителем вылета пружины вступает шток амортизатора, концевик которого проходит через опору и фиксируется гайкой.

Дополнительно опора выступает не только упором для пружины, она еще и обеспечивает верхнее крепление стойки к кузову (снизу она крепится к нему рычагами).

Где установлен опорный подшипник и какую функцию он выполняет?

Выше отмечено, что стойка МакФерсона выступает еще и в качестве поворотного кулака. Снизу проворот вокруг оси обеспечивает шаровая опора, посредством которой рычаги крепятся к стойке.

Если бы верхняя опора стойки не являлась ограничителем для пружины, то проблем с вращением не было бы (шток амортизатора может свободно вращаться).

А вот пружина, находясь в поджатом состоянии, создает достаточно сильное усилие на чашки, и как следствие на опору, которая жестко крепится к кузову.

Поэтому между опорой и верхней чашкой пружины и устанавливается опорный подшипник.

Благодаря такому конструктивному решению при воздействии рулевого механизма, стойка (в сборе) может проворачиваться вокруг оси, при этом опора остается неподвижной.

Вот именно возможность прокручиваться амортизационной стойке и обеспечивает опорный подшипник.

Виды подшипников

Конструктивных исполнений верхней части стойки – два:

• Опорный подшипник входит в конструкцию опоры (можно встретить на ряде моделей ВАЗ);
• Является отдельным элементом, который помещается между опорой и верхней чашкой пружины.

А вот самих опорных подшипников, которые применяются в конструкции подвески – несколько:

• СО ВСТРОЕННЫМ НАРУЖНЫМ ИЛИ ВНУТРЕННИМ КОЛЬЦОМ. Особенность его заключается в обеспечении возможности вращения элементов, которые контактируют как с внешним, так и внутренним кольцом. Дополнительно в таком варианте предусмотрено наличие установочных отверстий, поэтому при монтаже прижимные фланцы не нужны;
• С ОТДЕЛЯЕМЫМ ВНЕШНИМ ИЛИ ВНУТРЕННИМ КОЛЬЦОМ. В таком варианте одно из колец (в зависимости от конструкции) может отделяться, в то время как второе закреплено на опоре;
• ОДИНОЧНО-РАЗДЕЛЬНЫЙ. Конструктивно этот вариант – тот же подшипник с отделяемым кольцом, но обладает повышенными показателями по жесткости.

В целом, особой разницы, какой из типов подшипника используется, — нет, главное, чтобы он выполнял свои функции.

Несмотря на то, что верхняя часть стойки устанавливается внутрь специальной ниши в колесной арке, грязь, песок и пыль проникают к опоре, а эти загрязняющие элементы являются губительными для любого подшипника.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ:  Замена сайлентблоков ВАЗ 2110

Дополнительно опорный подшипник практически постоянно подвергается резкоменяющимся нагрузкам, в том числе и ударным (из-за работы пружины), что в сочетании с загрязнениями приводит к интенсивному износу составных частей подшипника и выхода его из строя.

Из-за достаточно сложных условий эксплуатации, ресурс такого подшипника ограничен. Многие производители указывают, что замене он подлежит каждые 100 тыс. км.

Но в действительности же, из-за плохого состояния дорог, они требуют замены уже через 50 тыс. км. При этом ресурс этого узла также зависит и от его качества.

Не редкие случаи, когда опорный подшипник приходится менять уже через 10 000 км пробега.

Последствия износа подшипника и признаки повреждения

Поскольку опорный подшипник можно частично отнести к рулевому управлению (без него вращение стойки было бы невозможно), то в первую очередь его неисправность влияет именно на управляемость.

Но здесь следует оговориться, что зависит это от используемого конструктивного решения.

К примеру, в ВАЗ-2110 внутренняя обойма подшипника выступает втулкой, через которую проходит шток амортизатора.

В результате критического износа подшипника, он начинает люфтить и шток получает возможность отклоняться от оси.

Результатом этого является нарушение углов установки колес, а следственно – и ухудшение управляемости авто, а также ускоренный износ шин.

А вот на авто, где подшипник обеспечивает только вращение стойки и с амортизатором он не взаимодействует, нарушение развала-схождения практически не происходит, поскольку шток от осевого смещения удерживает втулка, запрессованная в резиновый демпфер.

Но даже при такой конструкции износ подшипника будет оказывать негативное влияние на управляемость.

Если произошел износ подшипника, то это, естественно, начнет проявляться. При этом признаки неисправности зависят от конструктивного исполнения.

Если взять тот же ВАЗ-2110, то износ подшипника проявиться в виде стуков при проезде ухабов и неровностей на дороге, дополнительно они могут прослушиваться при поворотах. Звуки в опоре дает люфт в опорном элементе их важно не перепутать со стуком в амортизаторе.

В случае же с подшипником, который не взаимодействует с амортизатором, чаще всего его неисправность проявляется в виде скрипов и писков при поворотах.

Способы проверки

Проверить состояние опорного подшипника – несложно, но технология зависит от конструктивных особенностей самой стойки.

Здесь стоит отметить, что такая проверка точно результата не даст, убедиться в неисправности подшипника можно только после снятия его с авто.

Но, все же, выполнив ряд нехитрых действий можно определить состояние верхней опоры.

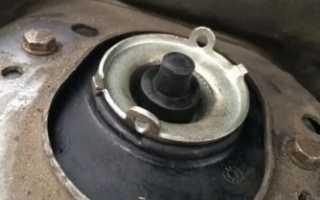

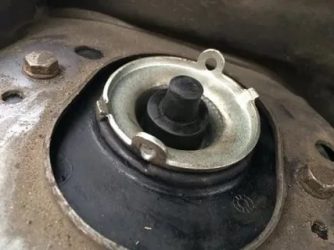

Если брать модель ВАЗ-2110, то у нее опорный подшипник установлен в саму опору.

Чтобы проверить его состояние следует попросить помощника пораскачивать авто в поперечном направлении (не особо сильно), а сами в это время кладем руку на выступающую часть стойки в подкапотном пространстве.

Если подшипник изношен, то рукой будет чувствоваться люфт. Также у поврежденного элемента такие раскачивания обычно сопровождаются появлением сторонних звуков – скрипов, щелчков.

Если все это обнаружено при проверке — пора провести ревизию опоры.

На таких же моделях как Лада «Приора», Лада «Калина», или к примеру, Nissan X-Trail, подшипник не входит в конструкцию опоры, поэтому методом раскачки его не проверить. Единственным сигналом об износе у них является появление стука при движении.

Но все же есть возможность дополнительно удостовериться в неисправности узла.

Для этого просим помощника повращать руль в разные стороны. Сами при этом прикладываем руку к пружине.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ:  Стук при нажатии на педаль газа, ищем причину

Если подшипник сильно изношен, то в нем могут появиться подклинивания, которые хорошо будут отдаваться в пружину в виде вибрации и несильных «отстрелов».

Замена подшипника

На каком бы автомобиле не износился опорный подшипник, но если на нем используется стойка МакФерсона, то технология разборки узла для замены – идентична, за исключением некоторых нюансов, касающихся устройства подвески.

Поэтому рассмотрим, как производится замена на автомобиле ВАЗ-2110, а затем укажем особенности операции на других моделях.

Инструмент.

Итак, выявлено, что опорный подшипник требует замены. Выполнить все работы можно и в гаражных условиях, но потребуется некоторый специализированный инструмент.

В целом, понадобиться:

• Стандартный набор ключей, шестигранников, головок с воротками и штангами;
• Домкрат;
• Съемник рулевых наконечников;
• Стяжки для пружин;
• Ветоши.

Также потребуется новая опора, поскольку на этом авто подшипник входит в ее конструкцию.

Конечно, можно и разобрать саму опору для замены только подшипника, но большинство автовладельцев предпочитают менять узел в сборе.

Дополнительно можно приобрести пружинный виброгаситель, устанавливающийся между верхней чашкой и пружиной.

Последовательность действий.

Ниже рассмотрим последовательность действий, причем укажем небольшие хитрости, которые облегчат работы.

Разборка и замена производится так:

1. Устанавливаем автомобиль на ровную площадку и обездвиживаем при помощи ручного тормоза и противооткатных опор;
2. Берем головку на 30 и послабляем гайку крепления привода к ступице. Лучше это сделать, пока на авто стоит на всех колесах (открутить эту гайку при снятом колесе затруднительнее, поскольку заблокировать ступицу от проворота будет сложнее). Также стоит отметить, что гайка эта – накернена, поэтому сорвать ее с места – сложно и без наращивания ключа не обойтись;
3. Открываем капот и при помощи накидного ключа и шестигранника срываем с места гайку штока амортизатора (шестигранником удерживается сам шток, а ключом послабляется гайка. При этом ее нужно только немного послабить, категорически запрещено гайку полностью скручивать, иначе ничем не удерживаемая пружина «выстрелит»). Эту операцию лучше сделать до снятия стойки (на снятом узле сорвать гайку значительно сложнее);
4. После срывания указанных двух гаек с места можно продолжать разборку. Выдомкрачиваем требуемое колесо и снимаем его;
5. Откручиваем крепление шаровой опоры рычага к стойке;
6. При помощи съемника выпрессовываем наконечник рулевой тяги;
7. Полностью выкручиваем гайку крепления привода к ступице;
8. Разбалчиваем крепление тормозного суппорта (трубки отсоединять от него не нужно), снимаем его с диска и отводим в сторону;
9. Беремся за тормозной диск, и тянем его на себя, стягивая ступицу со шлицов концевика вала привода;
10. Переходим в подкапотное пространство и откручиваем три гайки крепления опоры к кузову авто. При этом просим помощника придержать опору, чтобы она не упала на землю. После этого извлекаем узел в сборе;
11. Устанавливаем стяжки, и стягиваем пружину до тех пор, пока верхний ее виток не отойдет от упорной чашки;
12. Полностью выкручиваем гайку крепления штока амортизатора и снимаем опору (после этого можно проверить работоспособность амортизатора, проверить состояние пыльника и отбойника).
13. Перед установкой новой опоры, проверяем состояние опорной чашки, очищаем ее от ржавчины и грязи, устанавливаем под нее виброгасители (если они приобретены);
14. Перед установкой новой опоры, правильно устанавливаем пружину (концы витков вверху и внизу должны стать в специальные углубления в чашках);
15. Ставим новую опору и накручиваем до упора гайку крепления штока;
16. Снимаем стяжки, постоянно контролируя положение концов пружины;
17. Собранную стойку устанавливаем на автомобиль. После сборочных работ необходимо дополнительно подтянуть гайку крепления штока.

Теперь об особенностях замены на «Приора», «Калина», X-Trail. Снятие и разборка стойки у этих авто – такие же, как и описано выше.

Но саму опору на этих авто менять не обязательно (если состояние е удовлетворительное), достаточно после демонтажа, снять с нее подшипник (установлен со стороны опорной чашки), а на его место поставить новый. А далее все собирается обратно.

Ниже представлена таблица обозначения опорных подшипников по ГОСТу, обозначения (полные, основные, иностранные аналоги), их размера и масса.

Проводя замену, особое внимание следует уделить технике безопасности. Не стоит пытаться разобрать стойку без стяжек, поскольку «выстрелившая» пружина может нанести серьезные травмы.

Проверка опорных подшипников ВАЗ.

Опорный подшипник передней амортизаторной стойки – назначение, стоимость, замена

В любом легковом автомобиле вне зависимости от конструкции подвеска должна обеспечивать плавность хода, хорошую управляемость, каждый элемент ходовой части выполняет свою роль, и лишних запчастей здесь нет. Опорный подшипник – это деталь передней подвески, без которой переднеприводный авто представить невозможно, если бы ее не было, руль поворачивался бы очень туго, со страшным скрипом, и на машине невозможно было ездить.

Для чего нужен опорный подшипник

Вопрос, для чего нужен опорный подшипник, задается многим начинающими автолюбителями, но прежде чем разобраться с этим, нужно понять, как работают и устанавливаются амортизаторные стойки. Амортизаторы в автомобиле предназначены обеспечивать плавность хода, сглаживать удары и вибрации при езде по неровной дороге, кочкам и ухабам.

На переднеприводных машинах стойки сверху крепятся к кузову, к так называемым «стаканам», в нижней части соединяются с поворотными кулаками. Опорный подшипник (ОП) часто называют верхней опорой амортизатора, это несложное в целом устройство играет очень важную роль в подвеске автомобиля, и если оно будет неисправным, управлять автомобилем станет сложно.

За состоянием опор необходимо следить и вовремя выполнять их замену – нужно не забывать, что от них зависит безопасность движения.

Типичный ОП состоит из трех частей:

• верхней металлической пластины с крепежными элементами (чаще всего это три шпильки);
• нижнего основания;
• непосредственно самого подшипника.

Нижняя и верхняя пластины жестко связаны между собой, сам подшипник обычно впрессовывается в тело опоры, причем, варианты исполнения ОП могут быть разными, каждый автопроизводитель использует свои собственные конструктивные решения. С помощью опоры амортизаторная стойка фиксируется на кузове, за счет ОП амортизатор поворачивается относительно кузова плавно, при этом отсутствуют люфты.

Какие опорные подшипники бывают

Верхние опоры амортизаторов на разных моделях автомобилей конструктивно могут значительно отличаться, быть разными по креплению;

• с двумя или тремя шпильками;
• с резьбой в теле чашки для вкручивания болтов.

Для гашения колебаний и вибрации чашки амортизаторов часто имеют прорезиненную поверхность или отдельные эластичные элементы, а сам подшипник можно выпрессовать и менять.

Какие опорные подшипники бывают еще? Есть модели авто, на которых верхняя опора к «стакану» кузова шпильками или гайками не крепится, амортизатор удерживается за счет верхней стальной пластины. Металлическая широкая шайба здесь закрепляется с помощью гайки, закрученной на амортизаторном штоке, для обеспечения мягкого соединения под пластиной размещается резиновая проставка (похожая конструкция – на автомобиле Chery Amulet).

В некоторых конструкциях верхняя опора состоит из нескольких частей, в них могут быть отдельно верхняя и нижняя чашки, резиновые буферы, сам подшипник. При сборке амортизаторной стойки все детали устанавливаются в определенном порядке, путать местами их нельзя.

Неисправности опорных подшипников переднего амортизатора

Как и любые детали в машине, ОП со временем изнашиваются и ломаются, эти элементы подвески имеют свой срок службы. Для каждой модели авто у амортизаторных опор определен свой ресурс, в среднем детали без замены могут проходить от 50 до 100 тысяч километров. Но по различным причинам опорные подшипники могут выйти из строя раньше времени, основные причины неисправностей:

• эксплуатация автомобиля по плохим дорогам;
• некачественно выполненный ремонт (например, при установке были не до конца закручены гайки);
• низкое качество запчастей или брак, чаще всего некачественными оказываются неоригинальные детали;
• разрушение ОП в результате удара (при наезде на препятствие или вследствие аварии);
• попадание грязи, влаги на детали «опорника», на многих моделях авто эти части ничем не защищены.

Чтобы убедиться в неисправности верхней опоры, необходимо провести диагностику, в целом проверить опорный подшипник несложно, но диагностировать подвеску лучше вдвоем.

Как проверить исправность опоры передней стойки

Проверка ОП выполняется, когда автомобиль стоит на ровной площадке, колеса при этом вывешивать не нужно. Производится диагностика следующим образом:

• один из участников проверки спереди раскачивает машину вверх-вниз;
• другой человек производят визуальный осмотр, смотрит, нет ли люфтов.

Дополнительно можно покрутить рулем и понаблюдать за поведением амортизаторов, положить руку на верхнюю опору во время вращения рулевого колеса или раскачивания автомобиля – если есть люфт, рукой он будет ощущаться, также могут раздаваться щелчки, скрип. Еще вариант диагностирования – взяться за верхнюю чашку, выступающую над стаканом, и попробовать ее покачать из стороны в сторону, в этом случае люфт также будет заметен.

Признаками неисправного опорного подшипника может быть:

• стук в передней подвеске во время движения машины;
• периодически возникающий скрип во время поворота руля;
• хруст, стук спереди при езде по неровной дороге, например, при движении на железнодорожном переезде;
• туго вращающийся руль;
• неустойчивость автомобиля на трассе.

Точно выявить неисправность удается лишь при разборке амортизаторных стоек, произведя визуальный осмотр деталей.

Стоимость опорного подшипника

Верхняя опора передней стойки – относительно недорогая деталь, стоимость запасной части зависит от модели авто, бренда, конструктивных особенностей, не секрет, что автомагазины могут продавать одни и те же запчасти по разной стоимости. Ориентировочная цена амортизаторного подшипника – от 150 до 2200 рублей, на престижные иномарки детали обычно стоят ощутимо дороже, дешевле купить можно ОП неоригинального производства. Как видим, разброс по ценам на эти запчасти достаточно большой, наиболее дорогие подшипники продаются на автомобили:

• Mazda 3;
• Toyota 4Runner/ Avensis;
• Nissan Juke;
• Honda CR-V;
• Mercedes W204;
• Lexus RX300;
• BMW X6.

По очень демократичной цене можно приобрести опорные подшипники на такие модели авто как:

• Chevrolet Lacetti;
• Daewoo Matiz;
• Honda Fit;
• Nissan Almera;
• Chery Amulet;
• Hyundai Accent.

На китайские и корейские автомобили опорные подшипники в основном стоят недорого, практически всегда дороже запчасти на такие бренды как БМВ, Ауди, Лексус, на многие чисто американские авто.

Замена опорного подшипника

Поменять опорный подшипник большой сложности не представляет, и работу выполнить может практически каждый водитель при наличии необходимого инструмента и хотя бы небольшого слесарного опыта. Замену ОП удобнее делать на яме или автоподъемнике, но также можно произвести ремонт на ровной площадке, например, в гараже или на улице около дома.

Какие именно ключи потребуются для ремонта, зависит от конкретной модели авто, помимо комбинированных и накидных ключей часто используются головки с воротками, шестигранники и звездочки. Чтобы поменять опорный подшипник, будет необходимо снимать и разбирать амортизаторную стойку, поэтому в любом случае потребуется:

• молоток;
• отвертки;
• плоскогубцы;
• монтировка;
• комплект стяжек для пружин;
• съемник шаровых опор (рулевых тяг).

На таких автомобилях как Mitsubishi, Renault или Chevrolet часто требуются ключи нестандартных размеров – на 16, 18, 21 и 23.

Как поменять опорный подшипник на автомобиле ВАЗ-2115

Чтобы произвести замену ОП без подъемника, автомобиль придется домкратить, перед началом работ под задние колеса следует поставить упоры. Далее выполняем следующие действия:

• отворачиваем гайку ступицы, для этой цели потребуется головка на 30 с воротком или монтировкой (в зависимости от конструкции головки);
• снимаем переднее колесо на той стороне, где будет производиться замена подшипника, вывешиваем машину на домкрате, для подстраховки под порог устанавливаем подставку (можно           воспользоваться деревянным бруском);
• вытащив плоскогубцами шплинт, откручиваем гайку, удерживающую рулевой наконечник, используя съемник, отсоединяем наконечник от стойки амортизатора;
• отворачиваем два болта скобы суппорта (ключ на 13), если необходимо, удерживаем           направляющую суппорта «17-м» ключом;
• на тормозном шланге отводим суппорт вбок;
• отсоединяем от поворотного кулака шаровую опору (два болта), подаем узел в сборе с цапфой на себя, освобождая ступицу от шлицов ШРУСа;
• сверху под капотом скручиваем три гайки верхней опоры (ключ на 13);
• сняв стойку в сборе, с помощью стяжек сжимаем пружину равномерно с двух сторон;
• зафиксировав в неподвижном положении специальным ключом «овал» штока амортизатора, головкой на 22 отворачиваем гайку, за счет которой держится вся конструкция, в том числе и опорный подшипник;
• далее снимаем со штока старый ОП, устанавливаем новый подшипник, не убирая стяжек, затягиваем до упора гайку на 22;
• ослабляем и снимаем стяжки, производим сборку.

Некоторые автовладельцы советуют вместо спецключа для удерживания штока амортизатора применять газовый ключ, но делать это не рекомендуется, можно поцарапать зеркальную поверхность, и тогда амортизатор потечет.

Так как у многих вазовских моделей конструкция подвески идентична, точно так же, как и на ВАЗ-2115, производится замена на машинах 2108-09-099, 2110-11-12, 2113-14. В связи с тем, что при такой последовательности операций поворотный кулак не отсоединяется от амортизаторной стойки, развал-схождение после ремонта делать не нужно.

Некоторые советы по замене верхней опоры передней амортизаторной стойки

1. При разборке гайку ступицы следует ослаблять до того, как вы сняли колесо, если автомобиль уже вывешен на домкрате, стронуть ее с места будет непросто.
2. Если нет съемника шаровых опор и рулевых тяг, рулевой наконечник можно выбить, ударяя тяжелым молотком по месту соединения шарнира, удары должны быть резкими и точными. Даже если наконечник серьезно «закипает» в соединении, после нескольких попыток он все равно снимается.
3. Чтобы после снятия было удобнее разбирать амортизаторную стойку, можно сразу (пока амортизатор еще стоит на машине) ослабить гайку штока амортизатора.
4. Чтобы при следующем ремонте гайки и болты легче отворачивались, во время сборки рекомендуется крепежные элементы и резьбу обработать графитовой смазкой.
5. При снятии амортизатора в сборе со ступицей и поворотным кулаком не лишним будет проверить состояние всех деталей подвески с этой стороны колеса.

   Такая диагностика сбережет ваше средства и время, ведь нередко обнаруживается, что вместе с дефектным опорным подшипником неисправен еще, допустим, амортизатор, или имеет большой люфт наружный ШРУС.

6. Сжимать пружину стяжками нужно постепенно, поджимая витки понемногу с одной и другой стороны. Сжимается пружина до тех пор, пока не начнет свободно вращаться верхняя опора, слишком сильное сжатие витков не требуется, да в целом и небезопасно.

В целом заменить опорные подшипники на передних стойках достаточно просто, чтобы произвести замену, необязательно ехать в автосервис, можно работу выполнить и своими руками.

Опорный подшипник передней стойки. Виды, неисправности, замена, производители

Опорный подшипник передней амортизационной стойки автомобиля служит для обеспечения подвижного соединения амортизатора и непосредственно корпуса машины. То есть, находится в верхней части стойки, между верхней чашкой амортизационной пружины и опорой.

Конструктивно узел представляет собой разновидность подшипника качения. Однако его особенностью является большая толщина наружного кольца. В качестве тел качения в данном случае служат цилиндрические ролики. Они расположены перпендикулярно друг к другу, а также разделены между собой. Такая конструкция устройства обеспечивает возможность принимать нагрузки с любой стороны.

О чем мы расскажем

Виды опорных подшипников

В зависимости от конструкции на сегодняшний день существует несколько видов опорных подшипников. Среди них:

Разновидности опорных подшипников

• Со встроенным наружным или внутренним кольцом. Он монтируется при помощи имеющихся на корпусе монтажных отверстий, то есть, для этого не нужно использовать прижимные фланцы.
• С отделяемым внутренним кольцом. Конструкция подразумевает, что наружное кольцо при этом соединено с корпусом. Как правило, такой опорный подшипник применяют в случае, когда важна точность вращения наружных колец.
• С отделяемым наружным кольцом. То есть, противоположность предыдущего. В данном случае наружное кольцо отделяется, а внутреннее соединено с корпусом. Такой вид подшипника используют в случае, когда необходима точность вращения внутреннего кольца.
• Одиночно-разделенный. Здесь конструкция подразумевает разделение наружного кольца в одной точке. Такое решение обеспечивает повышенную жесткость. Этот тип подшипника применяют в случаях, когда необходимо обеспечить вращение наружного кольца с достаточной точностью.

Вне зависимости от его конструкции грязь и песок все равно проникают внутрь вместе с влагой и являются основными разрушающими факторами наряду с сильными ударами по подвеске.

Срок службы подшипника опоры амортизатора рассчитан не более чем на 100 тыс. км.

Признаками изношенности подшипников являются две основных фактора — наличие стука при повороте руля в районе передних колесных арок (также в некоторых случаях ощущается на рулевом колесе), а также ухудшение управляемости машиной. Однако стук от стоек может в некоторых случаях и не ощущаться. Это зависит от их конструкции.

Изношенный опорный подшипник

Например, на автомобиле ВАЗ-2110 внутренняя обойма опорного подшипника выступает втулкой, через которую проходит шток амортизатора. Когда подшипник достаточно изношен, его корпус допускает люфт, из этого шток амортизатора отклоняется от оси. Из-за этого происходит нарушение углов развала-схождения. Выявить неисправности можно посредством раскачивания машины. Подробную инструкцию о проверке опорного подшипника вы найдете в дополнительном материале.

Основным признаком неисправности служит необходимость постоянно подруливать при езде по прямой дороге. Из-за нарушения угла развала-схождения износ опоры амортизатора увеличивается приблизительно на 15…20%. Также дополнительно изнашиваются протекторы на покрышках, соединительные и рулевые тяги, их наконечники.

Если же к задачам подшипника относится лишь вращение стойки (то есть, он с амортизатором не взаимодействует), то в этом случае нарушение углов развала-схождения не происходит, поскольку шток амортизатора удерживает втулка, которая запрессована в резиновый демпфер конструкции (например, на “Лада Приора”, “Калина”, Nissan X-Trail). Однако это все же влияет на управляемость машины, хотя и в меньшей степени. Такой подшипник при выходе из строя начнет стучать. Причем стуки часто будут ощущаться даже на рулевом колесе. Диагностировать неисправность подшипника путем простой раскачки машины в данном случае не получится.

Проблемы работы ОП и их последствия

Работа опорного подшипника

Опорный подшипник амортизационной стойки подвергается жесткой эксплуатации. Особенно при езде по неровным дорогам, поворотам на большой скорости, несоблюдении водителем скоростного режима. Ситуация усугубляется тем, что конструктивно во многих подшипниках (но не во всех) не предусмотрена защита от попадания в них пыли, влаги и грязи.

Соответственно, со временем в них образуется абразивная масса, которая ускоряет износ их механизма. Если в конструкции ваших подшипников наличие защитных колпачков предусмотрено, однако их нет на месте (были утеряны) — обязательно закажите новые. Таким образом вы продлите срок эксплуатации подшипника.

Также не забывайте заложить в подшипник смазку, об этом мы поговорим далее.

Рекомендуется проверять состояние опорных подшипников через каждые 20 тысяч километров пробега, если изготовителем машины не оговорены другие сроки.

Так, основными причинами выхода опорных подшипников из строя являются следующие причины:

Схема ОП

• Естественный износ детали. Как было указано выше, замену опорных подшипников необходимо проводить не реже чем через каждые 100 тысяч километров пробега автомобиля (как правило чаще, учитывая состояние отечественных дорог).
• Резкий стиль вождения и несоблюдение скоростного режима. В случае, если водитель на большой скорости ездит по ямам или входит в поворот, то нагрузка на всю подвеску машины, и опорный подшипник в частности, значительно увеличивается. А это приводит к его чрезмерному износу.
• Низкое качество детали. Если вы решили сэкономить и купить низкокачественную подделку, то велика вероятность того, что подшипник не выходит обозначенного на его упаковке срока.
• Условия эксплуатации машины. В зависимости от того, к каким условиям предназначена машина, и как она используется выход из строя опорных подшипников может произойти гораздо раньше, чем это предсказывается изготовителем.

При выполнении ремонтных работ на амортизаторе, амортизационной стойке и других смежных деталях рекомендуем вам закладывать в опорный подшипник смазку. Это увеличит срок его эксплуатации, а также снизит нагрузку на все перечисленные выше элементы.

Смазка опорного подшипника

По своей сути опорный подшипник представляет собой подшипник качения. Для того, чтобы уменьшить нагрузку на него в процессе эксплуатации, а также продлить срок службы используют различные смазки. Для смазывания опорных подшипников чаще всего используют пластичные их типы. Смазки предназначены для повышения эксплуатационных характеристик подшипников. В частности:

• повысить ресурс подшипника и продлить срок его эксплуатации;
• снизить нагрузку на узлы подвески (не только непосредственно на подшипник, но и другие элементы — рулевое управление, ось, рулевые и соединительные тяги, наконечники и так далее);
• увеличить управляемость автомобиля (не давать ей снижаться в процессе эксплуатации).

Каждый из типов смазки обладает своими характеристиками, преимуществами и недостатками. Поэтому выбирать ту или иную смазку необходимо, учитывая следующие факторы:

• удельные нагрузки, которые действует на опорный подшипник (масса автомобиля, условия его эксплуатации);
• вероятность попадания на/в узел влаги;
• нормальная и максимальная рабочие температуры, на которые рассчитан подшипник;
• материал, из которых изготовлены сопряженные рабочие поверхности (металл-металл, металл-пластмасса, пластмасса-пластмасса, металл-резина);
• характер силы трения.

В нашей стране популярными смазками для опорных подшипников являются следующие:

• ЛИТОЛ 24. Эта простая, проверенная и дешевая смазка отлично подойдет для закладывания в опорный подшипник как один из многочисленных видов подшипников, для которых предназначена упомянутая смазка.
• Различные смазки для ШРУСов. Подробную информацию о популярных марках, их преимуществах и недостатках вы найдете в дополнительном материале.
• Литиевые смазки с добавлением дисульфида молибдена. Таких составов существует очень много. Одной из популярных марок является Liqui Moly LM47. Однако помните, что такие смазки боятся влаги, поэтому их можно использовать лишь в опорных подшипниках, имеющих защитные колпачки.
• Также многие автолюбители используют одну из следующих смазок — Chevron Смазка многоцелевая «Black Pearl Grease EP 2», Chevron Смазка многоцелевая «Delo Heavy Duty EP 2», Chevron Смазка многоцелевая «Delo Grease EP NLGI 2».

Владельцам автомобилей «Форд Фокус» всех поколений настоятельно рекомендуется проверять наличие смазки в новых и б/у опорных подшипниках. Поэтому при появлении малейшего хруста обязательно проверьте состояние подшипника и забейте в него смазку.

Однако в любом случае даже с использованием смазки каждый подшипник имеет свой ограниченный ресурс. Как правило, замена опорного подшипника проводится вместе с заменой амортизатора, если возникла такая необходимость.

Какой опорный подшипник выбрать

Напоследок несколько слов о том, какие подшипники лучше использовать. В первую очередь необходимо понимать, что все зависит от модели вашего автомобиля. Поэтому однозначных рекомендаций дать невозможно. Соответственно, нужно отталкиваться от информации, которую предоставляет производитель вашего авто.

Как правило, в настоящее время продаются не сами опорные подшипники, а сборный комплект, состоящий из опоры и непосредственно подшипника.

Популярные производители подшипников:

• SM — китайский бренд, основанный в 2005 году. Относится к среднему ценовому сегменту. Кроме подшипников также выпускаются другие запасные части для разных машин.
• RYTSON — аналогичный предыдущему бренд. Продукция выпускается на территории Китая.
• SNR — известная во всем мире французская компания, выпускающая различные подшипники.
• SKF — крупнейший в мире производитель подшипников для автомобилей и другой техники.
• FAG — компания, находящаяся на территории Германии. Продукция отличается качеством и надежностью.
• NSK, NTN, Коуо — три аналогичных между собой производителя из Японии. Обеспечивают широкое разнообразие и качество выпускаемых подшипников.

При выборе необходимо понимать, что переплачивать за дорогую деталь не имеет смысла. Особенно, если вы являетесь владельцем бюджетного автомобиля. Однако и экономить тоже не стоит. Лучше всего выбирать подшипники из средней ценовой категории. Отзывы и рекомендации по выбору ОП вы можете найти в конце статьи про проверку опорных подшипников, ссылку на которую мы давали выше.

Опорный подшипник стойки — признаки неисправности, проверка подшипника стойки и его замена (110 фото)

Автомобиль, без преувеличения, можно назвать довольно сложным устройством, которое имеет огромное количество механизмов и цепей, которые нужны для полноценной его работы.

Одной из наиболее крупных зон считается подвеска, которая должна обеспечивать плавное и надежное движение.

Для того, чтоб наши дороги ощущались не так плохо, как это может быть на самом деле, используются амортизаторы, для крепления которых применяется опорный подшипник стойки.

Сегодня мы поговорим о том, что же из себя представляет эта деталь, ее особенностях и многом другом.

Зачем нужен опорный подшипник

Современный автомобиль сложно представить без амортизаторов, что вполне нормально, но для того, чтоб смягчать контакт с дорогой этот самый амортизатор надо сначала установить – вот для этого и используется опорный подшипник стойки.

Он находится именно в ее верхней части, кроме того, в нем есть отверстие, через которое свободно может двигаться шток, что хорошо видно на фото опорного подшипника стойки.

Таким образом мы получаем подвижное соединение, которое обеспечивает более плавную работу всей цепи, в которой установлены амортизаторы.

Но, из-за того, что деталь практически все время испытывает нагрузки, причем в разных осях, она может довольно быстро изнашиваться.

Причины износа

То, что любая деталь в автомобиле может сломаться, ни для кого не должно быть новостью, а опорный подшипник стойки не является исключением из данного правила.

Чаще всего замена опорного подшипника стойки требуется по причине банального износа детали. Все потому, что этот подшипник сам по себе получает довольно большую часть вибраций, которые идут по амортизатору.

Не стоит забывать и о том, что нагрузки на него оказываются сразу в нескольких осях и попутные движения штока в этом никак не помогают.

Производители обычно указывают к своим деталям дистанцию в 100 тыс. км, но мало кто добавляет, что это касается именно нормальных дорог, без кучи выбоин и вынужденных поездок по бездорожью.

В наших реалиях, в некоторых случаях, и в городах отдельные участки дороги могут быть довольно плачевными, что, само собой, только увеличивает нагрузку на амортизаторы, а вот от них это все уже передается опорным подшипникам стойки.

Далее уже идет человеческий фактор, ведь по дорогам плохим практически всем в России, хоть иногда, но приходиться ездить, а ведь другое дело как вы это делаете.

Огромное количество старых моделей ВАЗ используют в качестве рабочих лошадок в местностях сельских и близких к этому. Именно потому опорный подшипник стойки ВАЗ, по статистике, меняют чаще, чем в других автомобилях.

Обычно такое происходит потому, что владельцы просто не очень бережно относятся к таким автомобилям, но ведь есть водители, для которых такая машина будет основной, вот они-то и уравнивают статистику.

Отдельно хотелось бы выделить агрессивных водителей, причем речь не о поведении в отношении других людей, а именно в плане вождения.

Использование жесткой подвески только увеличивает нагрузку на опорный подшипник подвески, и мы даже не говорим о том, что при этом люди любят еще быстро ездить.

На скорости амплитуда всех вибраций увеличивается, а потому и без того жестко настроенные амортизаторы еще больше передают нагрузок на подшипники и опоры, из-за чего именно эти узлы нередко изнашиваются первыми.

Потому в наших условиях обычно стоит говорить о запасе в 60-75 тыс. км пробега.

Выбор детали

Для тех, кто думает о том, где купить опорный подшипник передней стойки хотелось бы сказать, что в случае с этой деталью не стоит искать самый дешевый вариант.

Все потому, что прослужит он вам, скорее всего, раза в 2 меньше качественного изделия, но сэкономите при этом вы 20-30%. Экономить ведь тоже надо с умом.

Фото опорного подшипника стойки

Пожалуйста, сделайте репост;)

Что такое опорный подшипник. Разберем переднюю стойку (амортизатор) в автомобиле

Многих автолюбителей, которые не имеют большого опыта эксплуатации транспортного средства интересует вопрос – что такое опорный подшипник и для чего о вообще нужен. Такой автомобильных узел – это один из важных элементов подвески многих современных моделей автомобиля. Нужно отметить, что 95% переднеприводных машин имеют этот узел …

«Опорники» или опорные подшипники, являются неотъемлемой частью стойки Макферсон, если хотите это ее вертикальная опора. Еще раз подчеркну, без этой части стойка не работала бы, банально не поворачивались бы колеса.

Какие детали входят в состав подвески авто

Подвеска любого современного автомобиля имеет в своем составе множество различных деталей – амортизаторы, подшипники, рычаги и тому подобное. Каждый такой элемент имеет собственное назначение. Исправность всех деталей подвески обеспечивает безопасность эксплуатации средства передвижения.

Элемент, который во многом определяет поворачиваемость авто – опорный подшипник автомобильного амортизатора.

Какую роль выполняет опорный подшипник

Стоит сразу же отметить, что такой автомобильный узел используется далеко не на каждой модели автомобилей. Присутствие такой детали требуется на тех машинах, где амортизаторная стойка или только сам амортизатор двигается одновременно с поворотным кулаком.

Наличие этой детали дает возможность амортизатору свободно поворачиваться в верхней опоре без сопротивления.

Данный элемент подвески располагается немного выше передней пружины, шток амортизатора проходит прямо сквозь него. В некоторых моделях конструктивные особенности предполагают использование сборной конструкции или единой детали. Но в любом случае именно в этом месте осуществляется крепление амортизатора к кузову транспортного средства.

В любом случае такой опорный элемент входит в состав переднего автомобильного амортизатора и представляет собой разновидность подшипника качения.

Что же такое опорный подшипник и для чего он нужен? Эта деталь обеспечивает подвижность соединения амортизатора и кузова транспортного средства.

В результате этого данная деталь должна обладать повышенной прочностью, так как постоянно поддается большим нагрузкам, особенно в случае передвижения по плохой дороге.

Каким бывает опорный подшипник

На современных моделях авто, к примеру, на ВАЗ 2110, могут использоваться несколько разновидностей «опорников».

Так, данная деталь может иметь одну из следующих конструкций:

• С внутренним или наружным встроенным кольцом. Для установки подшипника не нужно использовать прижимные фланцы, поскольку конструктивные особенности запчасти предусматривают наличие специальных отверстий.
• С внешним отделяемым кольцом. В таком случае внутреннее кольцо прикреплено к корпусу, внешнее может отделяться;
• С внутренним отделяемым кольцом;

• Подшипник одиночно-разделенного типа. Параметры его напоминают все предыдущие разновидности детали, однако кольцо характеризуется более высоким уровнем жесткости.

Следует отметить, что самое название – опорный подшипник – является свидетельством того, что запчасть выступает в качестве опоры и располагается она в том месте, где амортизатор прикрепляется до кузова машины. Подобное расположение предполагает, что опорный подшипник имеет возможность выдерживать повышенные нагрузки не радиального, а осевого типа.

Проблемы с деталью и их причины

В большинстве случаев неисправности с данной деталью возникают в результате попадания мусора внутрь конструкции. В условиях плохого дорожного покрытия такие ситуации возникают достаточно часто.

Кроме того, качественность устанавливаемых на транспортные средства запчастей оставляет желать лучшего, в результате чего износ деталей происходит гораздо быстрее, чем того хотелось бы. Ситуацию еще больше усугубляет тот факт, что опорные подшипники не имеют никаких приспособлений для защиты, что не создает никаких препятствий для попадания внутрь мусора и грязи.

Загрязнение автозапчасти или ее чрезмерный износ приводят к появлению хруста и стука во время поворота руля или проезда через те или иные препятствия. Кроме того, свидетельством возникшей проблемы является также снижение управляемости машины и ее ходовых характеристик.

Проблема с определением неисправности детали заключается в том, что выявить ее, опираясь на собственные ощущения при вождении или на слух, достаточно затруднительно.

Что же делать в случае, когда в этом подшипнике появился стук? В случае обнаружения первых признаков того, что автодеталь вышла из строя, необходимо провести ее диагностику и ремонт, лучше всего которые могут осуществить только профессионалы, хотя и такие процедуры не подразумевают ничего сложного.

Самое важное при возникновении проблемы – быть предельно внимательным и ни в коем случае не игнорировать появление подозрительных звуков. Следует помнить, что неисправности опорного подшипника могут привести к значительным материальных затратам, а также и стать источником опасности для здоровья пассажиров.

Сейчас видеоверсия, смотрим.

НА этом все, читайте наш АВТОБЛОГ.

(24 , 4,00 из 5)

Для чего нужен и как проверить опорный подшипник переднего амортизатора

Элементы подвески современного автомобиля включают в себя множество разнообразных деталей – пружины, амортизаторы, рычаги и кронштейны, подшипники и т.д. У каждой из них свое назначение, но только исправное состояние всех узлов подвески создает условия для безопасного движения автомобиля. Все они могут служить, при сильном износе, источниками посторонних звуков — стуков, скрипов и т.д. Одним из таких элементов, непосредственно влияющих на поворачиваемость автомобиля, является опорный подшипник переднего амортизатора.

Для чего нужен опорный подшипник?

Для понимания роли опорного подшипника в конструкции машины, придется немного затронуть подвеску и ее устройство, в частности речь пойдет о передней. У того же самого ВАЗ 2110 независимая передняя подвеска, в ней используются гидравлические стойки. Как выглядит одна из них, можно увидеть на фото

Назначение такой передней стойки – в составе амортизатора гасить колебания, возникающие при движении в пружине подвески, и обеспечивать надежность ее работы. Нижний конец стойки крепится к поворотному кулачку, а верхний – к корпусу автомобиля. Как это выглядит, схематично показано на фото ниже

Любые опорные подшипники, являющиеся частью стойки переднего амортизатора, представляют по своей конструкции вариант подшипника качения. Если попытаться определить, для чего нужен в составе стойки переднего амортизатора опорный подшипник, то сформулировать его предназначение можно так – обеспечение подвижного соединения амортизатора с кузовом машины.

Как устроен и как выглядит опорный подшипник

Как выглядит сам опорный подшипник, видно на приведенном фото

Существуют и применяются в автомобиле, в том числе и на ВАЗ 2110, несколько их разнообразных видов. Следует отметить, что опорный подшипник может быть:

1. Со встроенным кольцом (наружным или внутренним). При его установке не требуется использование прижимных фланцев, такое конструктивное исполнение предусматривает установочные отверстия. Подобный подшипник может использоваться для вращения деталей, как с помощью наружного, так и внутреннего кольца, и его фото приведено ниже:
2. С отделяемым внешним кольцом (фото ниже). При такой конструкции внутреннее кольцо соединено с корпусом, а внешнее отделяется.
3. С отделяемым внутренним кольцом (показано на фото)
4. Одиночно-разделенный подшипник (см. фото). Его характеристики совпадают с приведенными выше, но кольцо имеет большую жесткость.

Здесь необходимо провести небольшое уточнение. Само название – опорный подшипник говорит о том, что он выступает в качестве некоей опоры, на ВАЗ 2110, да и на любой стойке переднего амортизатора он находится непосредственно в месте присоединения к корпусу машины. Такое его расположение предполагает, что опорник способен выдерживать осевые нагрузки, а не радиальные.

Как проверить опорный подшипник стойки

Сдерживая отбой переднего амортизатора, опорный подшипник испытывает значительные воздействия, так что необходимо следить за его техническим состоянием. Признаком неисправности опорного подшипника переднего амортизатора является стук, возникающий при повороте руля или преодолении небольшого препятствия. Как правило, желательно проверить, в каком состоянии находится опорный подшипник, например на ВАЗ 2110, да и любой другой машине, не менее чем через двадцать тысяч пробега.

Сделать это достаточно просто, и сама проверка не является чем-то затруднительным. Чтобы проверить опорник, надо взяться за него рукой и покачать машину. Если при этом раздается стук, то опорник надо менять.

Вопросов, из-за чего происходит износ амортизатора и почему стучит подшипник, как правило не возникает, основной проблемой бывает поиск новых деталей на замену. Дело в том, что опорники производят несколько изготовителей, но, по отзывам автолюбителей, у многих из них качество не самое лучшее.

Изношенный опорник, кроме того, что стучит, приводит к нарушениям в настройке развала-схождения колес, и это в конечном итоге сказывается на безопасности движения, а также провоцирует ускоренный износ стойки амортизатора.
У водителей, упорно не желающих слышать стук и проверить исправность опоры переднего амортизатора, иногда случается так, что он ломается совсем, а стойка пробивает капот автомобиля. А это уже выливается в куда большие денежные затраты, железо нужно выправить (поменять) и покрасить. Поэтому ни в коем случае не стоит игнорировать стук из под капота.

Опорный подшипник ВАЗ 2110 стучит, что делать – менять, ремонтировать?

Не касаясь непосредственно процедуры выполнения работ, надо сказать, что изношенный опорник переднего амортизатора подлежит только замене. Ни о каком его ремонте речи идти не может, есть стук – надо менять подшипник. А вот произведена такая замена может быть разными способами. И хотя эта процедура достаточно трудоемкая, но ее можно выполнить самостоятельно.

При первом способе надо снять всю стойку вместе с рычагами и всем, что к ней крепится. При таком подходе сохраняются настройки развал-схождения. При другом подходе необходимо отсоединение стойки от рулевого кулачка, после чего можно снимать все остальное.

Дополнительную информацию про стойки и опорники, об их работе, выборе и различных марках, а так же замене, можно прочитать в ранее опубликованных на нашем сайте статьях, и просмотреть видео.

Опорник является незаметной деталью в устройстве автомобиля, пока он исправен и не изношен. О необходимости своей замены он извещает водителя того же самого ВАЗ 2110 или любой другой машины, издавая стук и щелчки при поворотах и преодолении неровностей дороги. Выход в этом случае только один – проверить и выявить источник стука, после чего поменять дефектный опорник, или целиком всю стойку.
