Как работает механический нагнетатель воздуха в автомобиле: принципы и особенности

Механический нагнетатель воздуха — ключевой элемент для увеличения мощности двигателей внутреннего сгорания, обеспечивающий сжатие и подачу воздуха в цилиндры. В статье рассмотрим его работу, основные виды, а также преимущества и недостатки. Понимание принципа работы нагнетателя поможет автолюбителям и специалистам оценить его роль в повышении производительности и эффективности двигателя.

Предназначение механического нагнетателя воздуха в автомобиле

В концепции воздушного компрессора нет ничего революционного. Газ помещается в ограниченное пространство камеры, после чего он подвергается сжатию за счёт уменьшения её объёма.

Растущее давление позволяет подать больше кислорода в уже имеющиеся цилиндры. Это, в свою очередь, даёт возможность увеличить количество впрыскиваемого топлива и, соответственно, выделяемую энергию.

Увеличивается ключевой параметр двигателя – наполнение цилиндров перед процессом воспламенения и рабочим расширением газов.

Эффективность работы двигателя улучшается сразу по нескольким направлениям:

• увеличение мощности, что означает выделение большего объёма энергии за единицу времени;
• снижение расхода топлива благодаря повышению коэффициента полезного действия (КПД);
• уменьшение рабочего объёма двигателя при сохранении той же мощности, что исключает необходимость в больших цилиндрах и увеличении их количества;
• снижение массы и габаритов двигательной установки.

Энергия, необходимая для работы механических нагнетателей, берётся от коленчатого вала двигателя с помощью ременной или другого типа передачи. Это простое и очевидное решение, поэтому первыми нагнетателями стали именно такие устройства.

Механический нагнетатель воздуха в автомобиле представляет собой устройство, которое значительно увеличивает мощность двигателя за счет повышения давления воздуха, поступающего в цилиндры. Эксперты отмечают, что его работа основана на принципе компрессии: вращающийся ротор нагнетателя сжимает воздух, что позволяет увеличить его плотность. Это, в свою очередь, способствует более эффективному сгоранию топлива и повышению общей производительности двигателя.

Специалисты подчеркивают, что механические нагнетатели, в отличие от турбонагнетателей, работают от коленчатого вала двигателя, что обеспечивает мгновенный отклик на нажатие педали акселератора. Однако они также указывают на необходимость тщательной настройки системы, чтобы избежать перегрева и избыточного давления, что может негативно сказаться на долговечности двигателя. В целом, механические нагнетатели становятся все более популярными среди автопроизводителей, стремящихся улучшить динамические характеристики своих моделей.

Суперчарджер. Приводной компрессор | Science Garage На Русском

Принцип работы

Принцип сжатия варьируется в зависимости от конкретного типа нагнетателя, однако можно выделить два основных подхода.

В первом варианте происходит ускорение воздушных потоков до высокой скорости при снижении давления, после чего следует торможение, что приводит к увеличению давления.

Во втором случае газ перемещается из пространства с большим объемом в пространство с меньшим, что также вызывает сжатие газа из-за сохранения его массы в более ограниченной камере. Конкретные реализации этих принципов могут различаться в зависимости от проектной школы и условий эксплуатации.

Интересные факты

Вот несколько интересных фактов о механических нагнетателях воздуха в автомобилях:

1. Принцип работы: Механические нагнетатели, такие как компрессоры, работают на основе принципа сжатия воздуха. Они используют вращение коленчатого вала двигателя для привода ротора компрессора, который сжимает воздух и подает его в цилиндры двигателя. Это позволяет увеличить плотность смеси топлива и воздуха, что, в свою очередь, повышает мощность двигателя.

2. Типы нагнетателей: Существует несколько типов механических нагнетателей, включая роторные и винтовые компрессоры. Например, роторные нагнетатели (типа Roots) имеют два ротора, которые вращаются в противоположных направлениях, создавая вакуум и сжимая воздух. Винтовые нагнетатели используют два спиральных ротора, которые захватывают и сжимают воздух, обеспечивая более плавный поток и меньший уровень шума.

3. Эффект «турбо-лаги»: В отличие от турбонагнетателей, которые могут испытывать задержку в ответе на нажатие педали акселератора (из-за необходимости наращивания оборотов турбины), механические нагнетатели обеспечивают мгновенное увеличение мощности. Это связано с тем, что они работают непосредственно от двигателя и не требуют времени для разгона, что делает их популярными в спортивных автомобилях и высокопроизводительных моделях.

Наддув ДВС. Как работает турбонаддув?

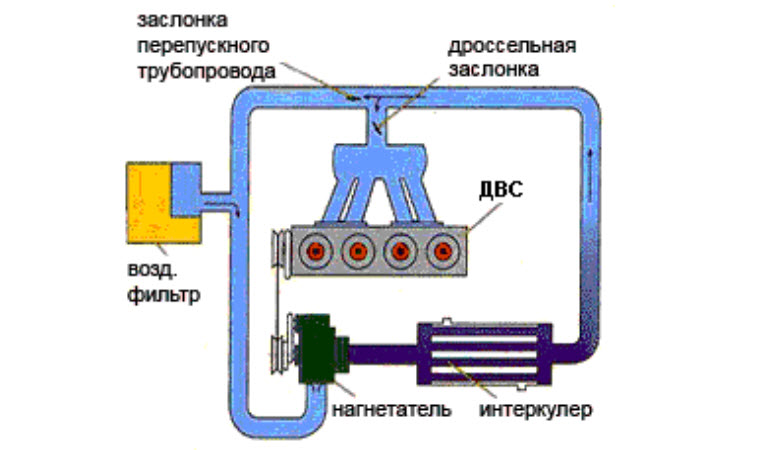

Устройство

Для реализации принципов сжатия воздуха при больших объемах потребления требуется определённый минимальный набор оборудования:

• ротор компрессора, иногда используется несколько роторных элементов; в традиционных компрессорах часто применяются поршни, однако для перекачки больших объемов они оказываются неэффективными;
• направляющие камеры статора, обладающие необходимой аэродинамической формой;
• впускные и выпускные трубопроводы;
• шкивы и вал привода;
• часто устанавливается интеркулер – устройство для охлаждения сжатого воздуха, так как его высокая температура нежелательна, поскольку может привести к снижению эффективности заполнения цилиндров.

Прямой привод от двигателя обеспечивает непосредственную связь между объемом сжатого воздуха и скоростью вращения коленчатого вала.

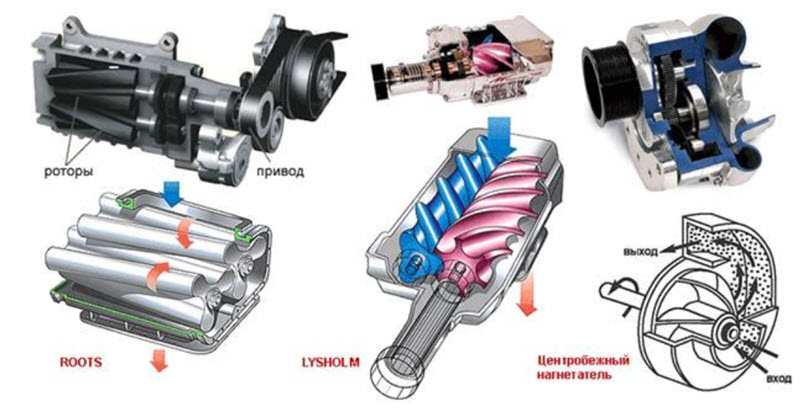

Виды

Совершенствование механизмов способствовало появлению различных систем механических компрессоров. Автопроизводители, учитывая патентные и другие аспекты, предпочитали не вносить кардинальные изменения в схемы, а следовать эволюционному пути.

Как работает нагнетатель?

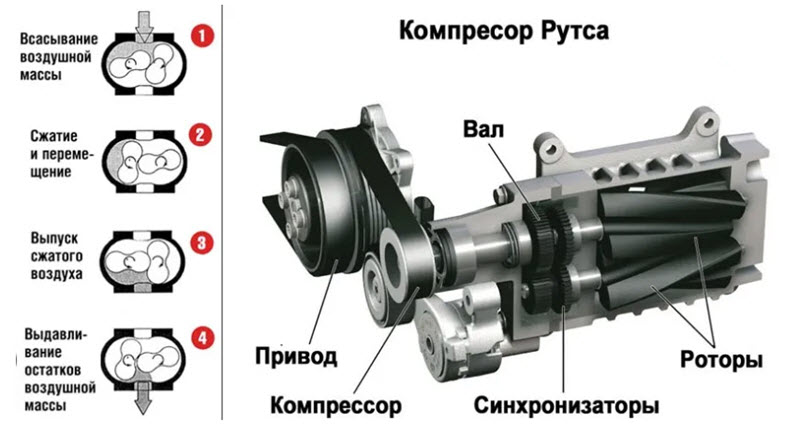

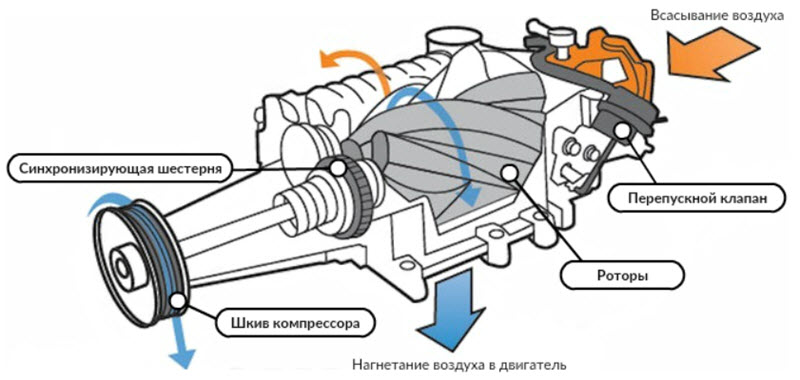

Roots (роторный или кулачковый)

В нагнетателях данного типа применяются два ротора с кулачками сложной конфигурации, которые взаимодействуют друг с другом, напоминая работу шестеренчатого насоса.

Благодаря длительному процессу разработки и усовершенствования формы и поверхности кулачков, такой компрессор оперативно реагирует на изменения скорости вращения, что приводит к увеличению давления и производительности.

Однако это также порождает некоторые недостатки: компрессоры Roots склонны к образованию обратного потока газа при повышении выходного давления, что требует установки регулирующего клапана, аналогично системам турбонаддува. Тем не менее, они находят широкое применение и демонстрируют высокую эффективность.

Высокая точность изготовления и соблюдение стандартов по уровню шума приводят к увеличению стоимости. Частично решить эту проблему помогает увеличение количества роторов до четырех, что реализовано в серии Twin.

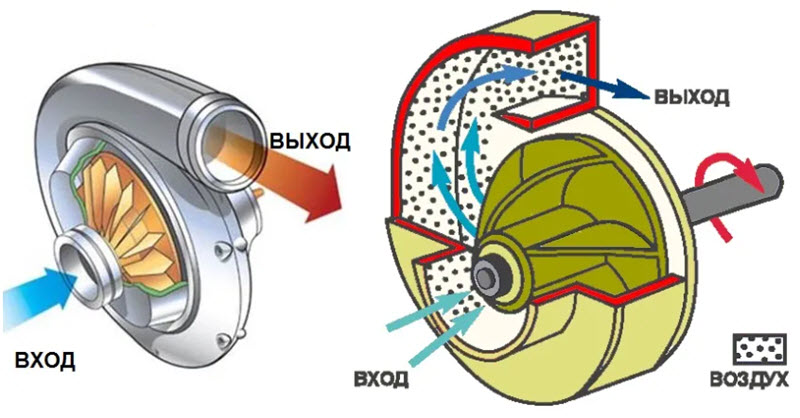

Центробежный нагнетатель

На самом деле это устройство является турбиной с механическим приводом. Оно демонстрирует высокую эффективность при значительных оборотах, что подразумевает необходимость использования повышающего редуктора или привода с большим передаточным отношением. В результате возникают определенные недостатки, которые сдерживают его применение.

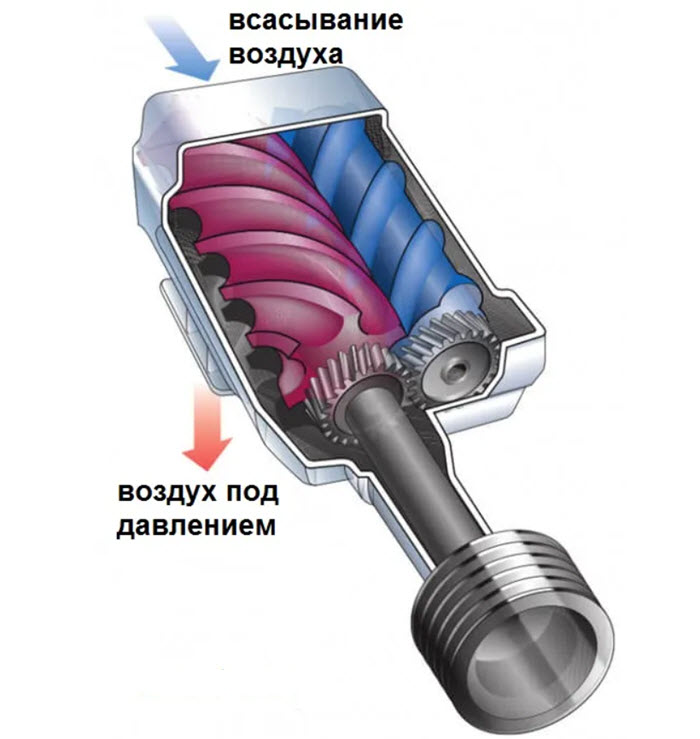

Винтовой нагнетатель (Lysholm)

Схож с конструкцией Roots, однако применяет другой метод сжатия с использованием двух роторов. Эти роторы имеют спирально-винтовую форму, что обеспечивает более эффективную работу при высоких скоростях и производительности.

Работает стабильно на всем диапазоне скоростей, не подвержен обратному потоку воздуха и обладает высоким коэффициентом полезного действия, хотя его стоимость значительно выше.

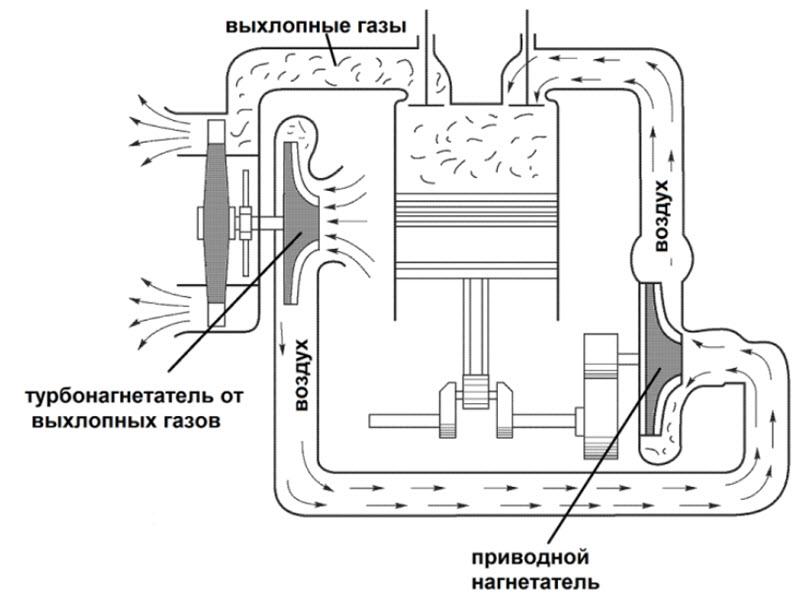

Комбинированная (двухступенчатая) система наддува

Двойной наддув устраняет недостатки как турбокомпрессора, так и механического нагнетателя. Это приводит к равномерному увеличению давления на всех оборотах и высокой эффективности, начиная с самых низких частот вращения коленвала.

Включение роторного нагнетателя в систему снижает инерционность турбины, а комбинированный наддув обеспечивает быструю реакцию на открытие дросселя, увеличивая крутящий момент при низких оборотах. В режимах максимальной мощности эффективность достигается благодаря турбонаддуву.

Преимущества и недостатки схемы с механическим нагнетателем

Преимущества механического компрессора:

• простота конструкции и низкая стоимость по сравнению с турбинами;
• способность обеспечивать хорошее давление на низких оборотах без дополнительных усилий;
• быстрая реакция на увеличение скорости вращения;
• высокая надежность и долговечность в различных условиях эксплуатации.

Однако недостатки значительно перевешивают, поэтому механические компрессоры используются реже, чем турбонаддувы:

• значительное потребление полезной мощности от двигателя, что приводит к снижению его эффективности;
• увеличение массы и размеров в случаях, когда требуется высокая производительность;
• повышенный уровень шума в процессе работы;
• значительная зависимость срока службы от режимов эксплуатации.

Эти факторы способствовали быстрому развитию турбин, которые используют энергию выхлопных газов. Особенно это стало заметно с появлением двойных турбонаддувов и крыльчаток с изменяемой геометрией.

Влияние механического нагнетателя на производительность двигателя

Механический нагнетатель воздуха, также известный как компрессор, представляет собой устройство, которое увеличивает количество воздуха, поступающего в двигатель внутреннего сгорания. Это достигается за счет сжатия воздуха, что позволяет улучшить его характеристики и, как следствие, повысить производительность двигателя.

Во-первых, механический нагнетатель обеспечивает более высокую плотность воздуха, поступающего в цилиндры двигателя. Это значит, что в одном и том же объеме можно разместить большее количество кислорода, что позволяет сжигать больше топлива. В результате, двигатель получает возможность развивать большую мощность, что особенно важно для спортивных автомобилей и высокопроизводительных моделей.

Во-вторых, использование нагнетателя позволяет значительно улучшить отклик двигателя на нажатие педали акселератора. В отличие от турбонаддува, который требует времени для достижения максимального давления, механический нагнетатель обеспечивает мгновенное увеличение мощности. Это связано с тем, что он напрямую соединен с коленчатым валом двигателя и вращается с той же скоростью, что и двигатель, что позволяет ему мгновенно реагировать на изменения в потребностях водителя.

Третьим важным аспектом является возможность работы двигателя на более бедной смеси. За счет увеличения количества воздуха, механический нагнетатель позволяет использовать меньшее количество топлива для достижения той же мощности. Это может привести к улучшению топливной экономичности, особенно в условиях частых ускорений и замедлений, что делает механический нагнетатель привлекательным для городских автомобилей.

Однако стоит отметить, что механический нагнетатель также имеет свои недостатки. Одним из них является увеличение нагрузки на двигатель, так как для его работы требуется энергия, которая отбирается от коленчатого вала. Это может привести к снижению общей эффективности двигателя, особенно на низких оборотах. Кроме того, механические нагнетатели могут быть более сложными в установке и обслуживании по сравнению с другими системами наддува.

В заключение, механический нагнетатель воздуха значительно влияет на производительность двигателя, обеспечивая увеличение мощности, улучшение отклика и возможность работы на более бедной смеси. Тем не менее, его использование требует тщательного учета всех факторов, включая возможные недостатки и влияние на общую эффективность двигателя.

Вопрос-ответ

Как работает механический нагнетатель воздуха?

Принцип действия центробежного нагнетателя: воздух проходит по воздушному сужающемуся каналу и раскручивает лопасти крыльчатки. Раскрученные лопасти, ведомые центробежной силой, отбрасывают воздух на периферию кожуха. Там установлен диффузор, снижающий потери давления. Порой он имеет лопатки с регулируемым углом атаки.

Для чего предназначен и как действует механический нагнетатель?

В отличие от турбонаддува, работающего за счет энергии отработавших газов, механический нагнетатель (компрессор) приводится в действие вращением коленчатого вала, отбирая часть мощности у двигателя. Компрессор через воздушный фильтр забирает воздух, сжимает его и отправляет во впускной коллектор ДВС.

Как работает нагнетатель для чайников?

Именно в этом и заключается работа нагнетателя. Нагнетатели увеличивают впуск, сжимая воздух выше атмосферного давления без создания вакуума. Это увеличивает подачу воздуха в двигатель, обеспечивая наддув. Благодаря дополнительному воздуху в двигатель можно добавить больше топлива, что повышает мощность двигателя.

Что делает нагнетатель в машине?

Нагнетатель (англ. Supercharger) — механический агрегат, осуществляющий сжатие газа (более 15 кПа) без его охлаждения. Компрессоры, в отличие от нагнетателей, охлаждают газ. Вентиляторы, аналогично нагнетателям, не охлаждают газ, но создают давление менее 15 кПа.

Советы

СОВЕТ №1

Регулярно проверяйте состояние фильтров и воздухозаборников вашего механического нагнетателя. Чистые фильтры обеспечивают оптимальный поток воздуха, что способствует лучшей производительности двигателя.

СОВЕТ №2

Обратите внимание на звуки, исходящие от нагнетателя. Ненормальные шумы могут указывать на проблемы с подшипниками или другими компонентами. Если вы заметили что-то необычное, лучше обратиться к специалисту.

СОВЕТ №3

Следите за уровнем масла в системе смазки нагнетателя. Правильный уровень масла помогает избежать перегрева и износа, что продлевает срок службы устройства.

СОВЕТ №4

При установке или замене механического нагнетателя обязательно следуйте рекомендациям производителя. Неправильная установка может привести к снижению эффективности и повреждению двигателя.
