Главный тормозной цилиндр (ГТЦ) — ключевой элемент тормозной системы автомобиля, преобразующий усилие на педали тормоза в гидравлическое давление для тормозных механизмов. Понимание устройства и работы ГТЦ, а также умение выявлять и устранять его неисправности важно для безопасности на дороге. В статье рассмотрим функционирование главного тормозного цилиндра, основные неисправности и предложим советы по проверке, прокачке и ремонту этого узла тормозной системы, что поможет поддерживать ваш автомобиль в исправном состоянии.
Назначение ГТЦ в автомобиле
Торможение начинается с нажатия на педаль. На данном этапе не стоит углубляться в различные современные системы помощи водителю, которые способны эффективно работать и без его участия.

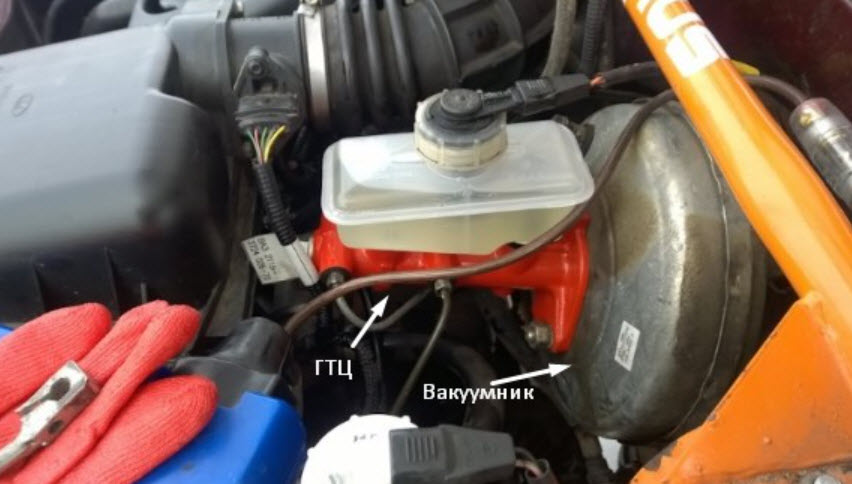

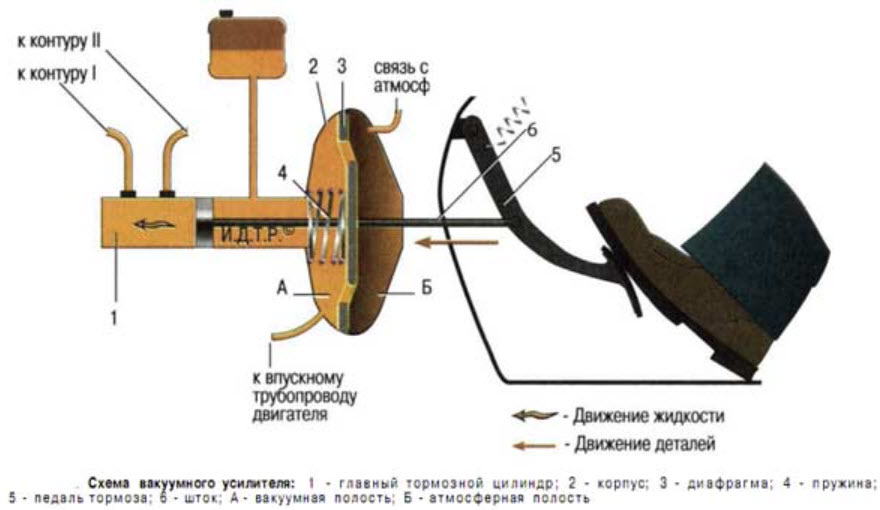

Единственное, что может поддержать ногу водителя, стремящегося замедлить движение автомобиля, — это вакуумный усилитель тормозов (ВУТ), который располагается между педалью и первым гидравлическим элементом в системе, заканчивающейся тормозными колодками.
Синергия мышечной силы и атмосферного давления через мембрану ВУТ должна увеличить давление в гидравлической системе. Если в работу не вступают клапаны и насосы системы ABS, то это давление будет одинаковым в любой части системы.
Жидкости обладают несжимаемыми свойствами, именно поэтому они используются в тормозах легковых автомобилей. Ранее для этих целей применялись несжимаемые твердые элементы, такие как тяги и тросы, в первых моделях автомобилей.
Давление непосредственно создается поршнем главного тормозного цилиндра (ГТЦ). Благодаря несжимаемости жидкости оно быстро возрастает, и каждый водитель ощущал, как педаль становится жесткой под ногой после того, как она преодолевает свободный ход.
Сброс давления после отпускания педали, а также пополнение магистралей жидкостью по мере необходимости — это также функции, выполняемые главным тормозным цилиндром.
Главный тормозной цилиндр является ключевым элементом тормозной системы автомобиля, и его работа имеет решающее значение для безопасности на дороге. Эксперты отмечают, что этот компонент отвечает за преобразование механического усилия, приложенного к тормозной педали, в гидравлическое давление, которое затем передается на тормоза. При нажатии на педаль тормоза поршень в цилиндре сжимает тормозную жидкость, что создает давление в системе. Это давление, в свою очередь, заставляет тормозные колодки прижиматься к дискам или барабанам, замедляя движение автомобиля.
Специалисты подчеркивают важность регулярной проверки состояния главного тормозного цилиндра, так как его неисправности могут привести к утечкам тормозной жидкости и снижению эффективности торможения. Правильная работа этого устройства обеспечивает не только комфорт, но и безопасность водителя и пассажиров.
Принцип работы
Одноконтурные главные тормозные цилиндры (ГТЦ), в которых присутствовал лишь один поршень, уже не применяются в современных автомобилях. Поэтому стоит обратить внимание на двухконтурные системы. Они характеризуются наличием двух поршней, каждый из которых отвечает за создание давления в своей части тормозной системы.
Такое дублирование тормозов является важным аспектом обеспечения безопасности. В случае утечки тормозной жидкости, исправная ветка системы позволит остановить автомобиль без необходимости использования стояночного тормоза или других аварийных методов.
Читайте также:
Первый поршень напрямую соединён со штоком педали. При нажатии на педаль он закрывает перепускные и компенсационные отверстия, после чего усилие передаётся через жидкость на колодки первого контура. Они прижимаются к тормозным дискам или барабанам, что приводит к замедлению автомобиля за счёт силы трения.
Взаимодействие со вторым поршнем осуществляется через короткий шток с возвратной пружиной и жидкость первого контура. Таким образом, поршни соединены последовательно, что и дало основание для названия таких ГТЦ — тандемные. Поршень второго контура функционирует аналогично, создавая давление в своей ветке системы.
Обычно рабочие колёсные цилиндры подключены по диагонали, то есть в каждом контуре находится одно переднее и одно заднее колесо. Это сделано для того, чтобы в любой ситуации активировать передние, более эффективные тормоза, хотя бы частично.
Однако существуют автомобили, в которых по конструктивным причинам один контур отвечает только за передние колёса, а второй — за все четыре, для чего используются дополнительные наборы колёсных цилиндров.
| Компонент | Функция | Принцип работы |
|---|---|---|
| Корпус цилиндра | Содержит все внутренние элементы и обеспечивает герметичность системы. | Прочная металлическая конструкция, выдерживающая высокое давление. |
| Поршни (первичный и вторичный) | Создают давление в тормозной жидкости, перемещаясь внутри цилиндра. | При нажатии на педаль тормоза, поршни перемещаются, вытесняя жидкость. |
| Манжеты (уплотнители) | Предотвращают утечку тормозной жидкости и обеспечивают герметичность между поршнями и корпусом. | Эластичные кольца, плотно прилегающие к стенкам цилиндра и поршням. |
| Возвратные пружины | Возвращают поршни в исходное положение после отпускания педали тормоза. | Сжимаются при нажатии на педаль и расширяются при ее отпускании. |
| Компенсационные отверстия | Позволяют тормозной жидкости свободно перемещаться между бачком и цилиндром при изменении температуры и износе колодок. | Малые отверстия, открывающиеся и закрывающиеся в зависимости от положения поршней. |
| Бачок для тормозной жидкости | Хранит запас тормозной жидкости и обеспечивает ее подачу в главный цилиндр. | Пластиковый резервуар, соединенный с главным цилиндром шлангами. |
| Разделитель контуров | Разделяет тормозную систему на два независимых контура (обычно передний и задний), обеспечивая безопасность. | Внутренняя конструкция цилиндра, позволяющая каждому поршню работать независимо. |
Интересные факты
Вот несколько интересных фактов о главном тормозном цилиндре:
-
Гидравлический принцип: Главный тормозной цилиндр работает по принципу гидравлики. Когда водитель нажимает на тормоз, поршень в цилиндре сжимает тормозную жидкость, создавая давление, которое передается на тормоза каждого колеса. Это позволяет эффективно замедлять или останавливать автомобиль, используя силу, приложенную к тормозу.
-
Двойная система: Современные автомобили обычно оснащены двойным главным тормозным цилиндром, который разделяет систему тормозов на две независимые части. Это обеспечивает дополнительную безопасность: если одна из систем выйдет из строя, другая все еще будет функционировать, позволяя водителю сохранить контроль над автомобилем.
-
Тормозная жидкость: Главный тормозной цилиндр использует специальную тормозную жидкость, которая не только передает давление, но и защищает систему от коррозии. Важно регулярно проверять уровень и состояние тормозной жидкости, так как она может поглощать влагу, что снижает эффективность тормозов и может привести к их поломке.

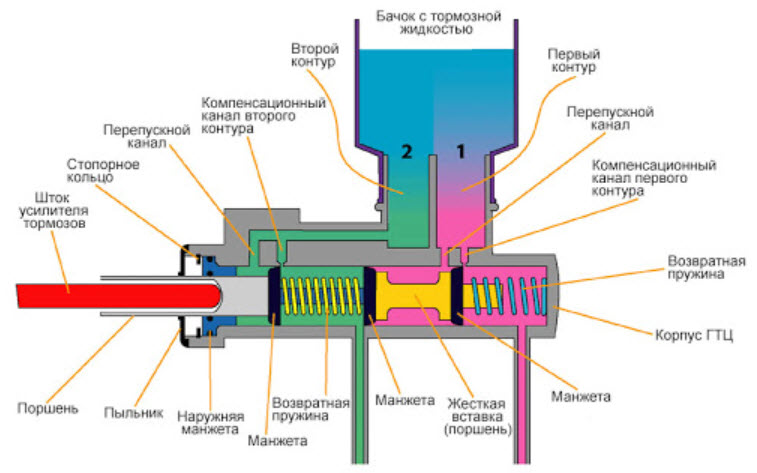

Устройство
В состав гидравлического тормозного цилиндра входят:
- корпус с штуцерами, которые подводят жидкость от резервуара и отводят её к магистралям рабочих цилиндров;
- поршни для первого и второго контуров;
- резиновые уплотнительные манжеты, установленные в проточках поршней;
- возвратные пружины, которые сжимаются во время движения поршней;
- пыльник, защищающий место входа штока от вакуумного усилителя тормозов или педали в углублении задней стороны первого поршня;
- резьбовая пробка, закрывающая торец цилиндра, открутив которую можно провести сборку или разборку цилиндра.
Компенсационные отверстия находятся в верхней части корпуса цилиндра и могут перекрываться при движении поршней, что разобщает полость высокого давления и резервуар с запасом жидкости.
Сам резервуар обычно крепится непосредственно к цилиндру с помощью уплотняющих манжет, однако он также может быть размещён в другом месте под капотом, а соединение осуществляется через шланги низкого давления.
-
Читайте также:
Основные неисправности
Поломки главного тормозного цилиндра встречаются крайне редко, а все проблемы, как правило, связаны с утечкой жидкости через уплотнительные элементы:
- износ и старение манжет, расположенных со стороны штока, приводят к утечке жидкости в полость вакуумного усилителя или, если его нет, в салон автомобиля, на ноги водителя;
- аналогичные проблемы могут возникать с манжетами на поршнях, что приводит к перепуску жидкости в одном из контуров, в результате чего педаль тормоза проваливается, а эффективность торможения снижается;
- заклинивание поршней может происходить из-за коррозии самих поршней и стенок цилиндра, а также из-за потери упругости возвратных пружин;
- увеличение хода и снижение жесткости педали при торможении могут быть вызваны попаданием воздуха в тормозную систему.
Для некоторых моделей автомобилей до сих пор доступны в каталогах запасных частей ремонтные комплекты, содержащие поршни и манжеты. Также имеются рекомендации по устранению дефектов на поверхности цилиндров с помощью наждачной бумаги.
Однако на практике это занятие не имеет особого смысла, так как значительно продлить срок службы отработавшего свой ресурс главного тормозного цилиндра вряд ли удастся. Кроме того, ездить с ненадежным гидроцилиндром тормозов, который по праву носит название «главный», не только неприятно, но и небезопасно. Поэтому в большинстве случаев целесообразнее заменить цилиндр на новый в сборе.
Как проверить и прокачать главный тормозной цилиндр
Гидравлический тормозной цилиндр (ГТЦ) проверяется на наличие симптомов, указывающих на проблемы с тормозами. Чаще всего это проявляется в виде проваливающейся или мягкой педали, а также увеличенного хода. Если при проверке всех рабочих цилиндров и шлангов не обнаруживаются неисправности, то, скорее всего, проблема заключается в главном цилиндре, который следует заменить.

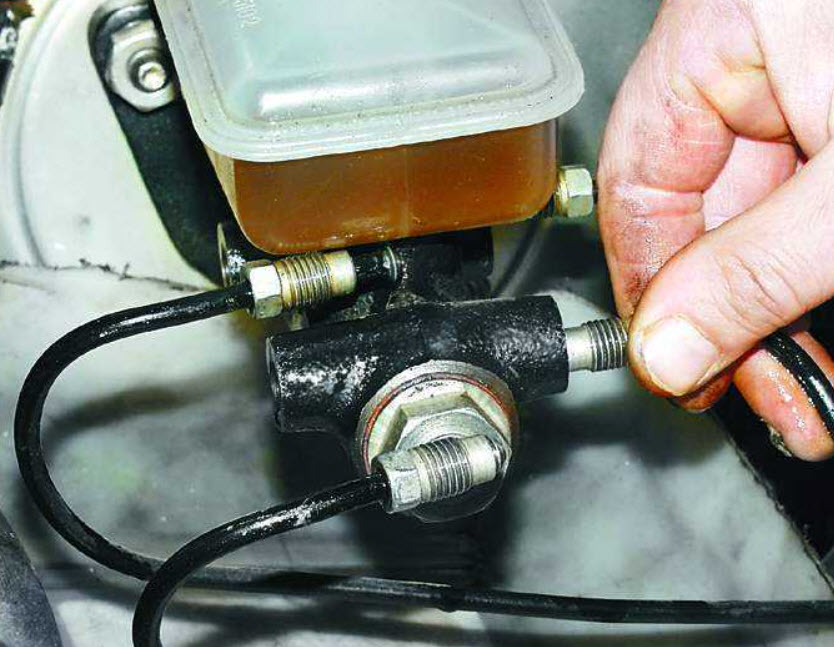

Для предварительной оценки работоспособности можно ослабить поочередно штуцеры тормозных трубок от ГТЦ и наблюдать за интенсивностью утечек при нажатии на педаль. Однако делать это не обязательно, так как изношенный ГТЦ заменяется при малейших подозрениях — безопасность всегда должна быть на первом месте.
При замене цилиндра его заполняют новой тормозной жидкостью, а лишний воздух уходит в бачок через перепускные отверстия, поэтому отдельная прокачка не требуется. Достаточно многократного нажатия на педаль тормоза во время общей прокачки системы через клапаны рабочих механизмов.
Если же возникнет необходимость прокачать и ГТЦ, то это можно сделать вдвоем, последовательно перекрывая выходные штуцеры, оставляя открытым только один. Через него воздух будет удаляться путем открытия штуцера перед нажатием на педаль и закрытия перед ее отпусканием.
Нет нужды полностью отсоединять трубки — достаточно слегка ослабить накидную гайку. При этом важно следить за уровнем жидкости в бачке.
Долговечность цилиндра и его надежная работа зависят от своевременной замены тормозной жидкости с промывкой системы. Со временем в жидкость попадает вода, которая поглощается гигроскопичным составом из воздуха.
Это приводит не только к снижению температуры кипения, что может быть опасно, но и к коррозии поверхностей поршней и цилиндров, а также к потере эластичности манжетами. Рекомендуется проводить эту процедуру каждые два года.
Советы по выбору и замене ГТЦ
Выбор и замена главного тормозного цилиндра (ГТЦ) — это важные этапы в обслуживании тормозной системы автомобиля. Правильный подход к этим процессам может значительно повысить безопасность и эффективность торможения. Рассмотрим основные аспекты, на которые стоит обратить внимание при выборе и замене ГТЦ.
1. Выбор главного тормозного цилиндра
При выборе ГТЦ необходимо учитывать несколько ключевых факторов:
- Совместимость с автомобилем: Убедитесь, что выбранный цилиндр подходит именно для вашей модели автомобиля. Это можно сделать, проверив номер детали в руководстве по эксплуатации или на сайте производителя.
- Качество и производитель: Отдавайте предпочтение проверенным брендам и производителям, которые зарекомендовали себя на рынке. Качественные детали обеспечивают надежность и долговечность работы тормозной системы.
- Тип тормозной системы: Учтите, что существуют разные типы ГТЦ, такие как одно- и двухпоршневые. Выбор зависит от конструкции тормозной системы вашего автомобиля.
- Цена: Не стоит экономить на безопасности. Выбирайте ГТЦ в разумном ценовом диапазоне, но избегайте слишком дешевых вариантов, которые могут оказаться некачественными.
2. Подготовка к замене ГТЦ
Перед началом замены ГТЦ важно подготовиться:
- Инструменты: Убедитесь, что у вас есть все необходимые инструменты, такие как ключи, отвертки, тряпки для удаления жидкости и контейнер для сбора старой тормозной жидкости.
- Тормозная жидкость: При замене ГТЦ рекомендуется использовать новую тормозную жидкость, соответствующую спецификациям вашего автомобиля.
- Безопасность: Работайте в хорошо проветриваемом помещении и используйте защитные перчатки, так как тормозная жидкость может быть вредной для кожи и глаз.
3. Процесс замены ГТЦ
Замена главного тормозного цилиндра включает несколько этапов:
- Снятие старого ГТЦ: Отключите аккумулятор, чтобы избежать короткого замыкания. Слейте тормозную жидкость из системы, открутив трубки, соединяющие ГТЦ с тормозами. Затем открутите крепления и снимите цилиндр.
- Установка нового ГТЦ: Установите новый цилиндр на место старого, закрепите его и подключите трубки. Убедитесь, что все соединения герметичны.
- Заполнение тормозной системой: Заполните систему новой тормозной жидкостью и прокачайте тормоза, чтобы удалить воздух из системы. Это можно сделать, попросив помощника нажимать на тормоза, пока вы открываете и закрываете клапаны на тормозных суппортах.
4. Проверка работы тормозной системы
После замены ГТЦ обязательно проверьте работу тормозной системы. Убедитесь, что тормоза реагируют должным образом, и нет утечек тормозной жидкости. Проведите тест-драйв на небольшой скорости, чтобы убедиться в эффективности торможения.
Следуя этим советам, вы сможете правильно выбрать и заменить главный тормозной цилиндр, что обеспечит надежную работу тормозной системы вашего автомобиля и повысит безопасность на дороге.
Вопрос-ответ
Что такое главный тормозной цилиндр и какую роль он играет в тормозной системе автомобиля?
Главный тормозной цилиндр — это ключевой компонент тормозной системы, который отвечает за преобразование механической силы, приложенной к тормозной педали, в гидравлическое давление. Это давление передается на тормозные механизмы, что позволяет замедлять или останавливать движение автомобиля.
Каковы основные признаки неисправности главного тормозного цилиндра?
Основные признаки неисправности включают утечку тормозной жидкости, снижение эффективности торможения, появление мягкой или проваливающейся тормозной педали, а также неравномерное торможение. Если вы заметили один из этих симптомов, рекомендуется обратиться к специалисту для диагностики и ремонта.
Как часто необходимо проверять главный тормозной цилиндр?
Рекомендуется проверять главный тормозной цилиндр и всю тормозную систему при каждом плановом техническом обслуживании автомобиля, а также перед длительными поездками. Регулярная проверка поможет выявить потенциальные проблемы до того, как они станут серьезными.
Советы
СОВЕТ №1
Регулярно проверяйте уровень тормозной жидкости в главном тормозном цилиндре. Низкий уровень может привести к ухудшению работы тормозов и даже к их отказу.
СОВЕТ №2
Обратите внимание на любые признаки утечек тормозной жидкости. Если вы заметили пятна под автомобилем или изменения в работе тормозов, немедленно обратитесь к специалисту для диагностики.
СОВЕТ №3
Не забывайте о регулярной замене тормозной жидкости. Она со временем теряет свои свойства, что может негативно сказаться на эффективности тормозной системы.
СОВЕТ №4
При замене тормозных колодок или дисков всегда проверяйте состояние главного тормозного цилиндра. Если он изношен или поврежден, лучше заменить его сразу, чтобы избежать проблем в будущем.
