Адаптивная регулируемая подвеска улучшает комфорт и управляемость автомобиля, подстраиваясь под дорожные условия и стиль вождения. В статье рассмотрим принцип работы адаптивной подвески, ее устройство и схемы подключения, а также виды адаптивных подвесов и особенности регулировки. Обсудим возможные неисправности, возникающие в процессе эксплуатации. Эта информация полезна владельцам автомобилей и специалистам по ремонту и обслуживанию подвесок.
Что такое адаптивная подвеска в автомобиле
Три ключевых свойства подвески могут быть адаптированы:
- жесткость пружинных элементов;
- динамические параметры демпфирующих систем (амортизаторов);
- характеристики взаимодействия между колесами одной оси и между осями.
Наиболее сложные системы способны изменять все три параметра, однако чаще всего адаптация затрагивает только амортизаторы.
Адаптивная регулируемая подвеска представляет собой высокотехнологичное решение, которое значительно улучшает характеристики автомобиля. Эксперты отмечают, что такая система использует датчики для постоянного мониторинга состояния дороги и поведения автомобиля. На основе полученных данных электронные блоки управления регулируют жесткость и высоту подвески в реальном времени. Это позволяет обеспечить оптимальный баланс между комфортом и управляемостью.
По словам специалистов, адаптивная подвеска особенно полезна в условиях переменчивого дорожного покрытия, так как она способна мгновенно реагировать на изменения, обеспечивая стабильность и безопасность. Кроме того, такая система может адаптироваться к стилю вождения, что делает поездку более приятной и эффективной. В результате, автомобили с адаптивной подвеской становятся более универсальными и способны удовлетворить потребности различных водителей.
Принцип работы
Для обеспечения комфортной поездки подвеска должна быть как можно более мягкой, однако это может негативно сказаться на её энергоёмкости, так как возможности изменения рабочих ходов ограничены общей геометрией направляющего устройства и конструкцией кузова автомобиля.
В большинстве случаев снижение энергоёмкости не будет критичным, поэтому можно немного уменьшить жёсткость. Обычно это достигается путём изменения характеристик амортизаторов, хотя с помощью пневматических и гидравлических систем можно также снизить часть статической упругости.
Управляемость автомобиля улучшается при использовании более жёстких амортизаторов, что делает пятно контакта шин с дорогой более стабильным.
Это также устраняет нежелательную раскачку кузова, во время которой колёса могут непредсказуемо разгружаться, теряя сцепление с дорогой.
Аналогичный эффект наблюдается при увеличении жёсткости стабилизаторов поперечной устойчивости, что предотвращает крен кузова в поворотах. Сделать стабилизатор управляемым достаточно сложно, но такие технические решения существуют и применяются.
Положительное влияние на езду окажет также уменьшение клевков при торможении и приседаний при разгоне. Это минимизирует динамическое перераспределение веса между осями, обеспечивая максимальное тяговое или тормозное усилие на всех четырёх колёсах.
Управление свойствами подвески может осуществляться вручную, задавая начальные параметры с пульта водителя, или автоматически по командам электронного блока управления, который получает сигналы от датчиков.
| Компонент | Функция | Принцип работы |
|---|---|---|
| Датчики | Сбор информации о дорожных условиях и движении автомобиля | Измеряют скорость, угол поворота руля, ускорение, вертикальные перемещения кузова, положение колес, состояние дорожного покрытия. |
| Блок управления (ECU) | Анализ данных с датчиков и принятие решений | Обрабатывает информацию в реальном времени, сравнивает с заданными параметрами и определяет оптимальные настройки подвески. |
| Амортизаторы с изменяемой жесткостью | Регулировка демпфирования | Содержат клапаны или электромагнитные элементы, которые изменяют проходное сечение для гидравлической жидкости, тем самым меняя жесткость амортизатора. |
| Пневматические элементы (в пневмоподвеске) | Изменение дорожного просвета и жесткости | Наполняются или спускаются воздухом под давлением, регулируя высоту автомобиля и упругость подвески. |
| Стабилизаторы поперечной устойчивости с изменяемой жесткостью | Уменьшение кренов кузова | Могут иметь гидравлические или электрические актуаторы, которые изменяют их жесткость, противодействуя кренам в поворотах. |
| Режимы работы | Адаптация к различным условиям вождения | Предустановленные настройки (например, «Комфорт», «Спорт», «Бездорожье»), которые водитель может выбирать, или полностью автоматическая адаптация. |
| Обратная связь | Постоянная корректировка настроек | Система постоянно отслеживает изменения и корректирует параметры подвески для поддержания оптимального баланса между комфортом и управляемостью. |
Интересные факты
Вот несколько интересных фактов о том, как работает адаптивная регулируемая подвеска в автомобиле:
-
Динамическая настройка: Адаптивная регулируемая подвеска использует датчики, которые постоянно отслеживают состояние дороги и поведение автомобиля. Эти датчики могут измерять такие параметры, как ускорение, наклон кузова и скорость, что позволяет системе в реальном времени изменять жесткость амортизаторов и другие характеристики подвески для оптимизации комфорта и управляемости.
-
Разные режимы вождения: Многие системы адаптивной подвески предлагают несколько режимов вождения, таких как «Спорт», «Комфорт» и «Эко». В зависимости от выбранного режима, система может изменять настройки подвески, чтобы обеспечить более жесткую или мягкую реакцию на неровности дороги, что позволяет водителю адаптировать поведение автомобиля под свои предпочтения и условия вождения.
-
Улучшение безопасности: Адаптивная подвеска не только повышает комфорт, но и способствует улучшению безопасности. Например, при резком маневрировании или экстренном торможении система может автоматически жестче настроить амортизаторы, чтобы минимизировать крен кузова и улучшить сцепление колес с дорогой, что снижает риск потери управления.
Устройство
Существует два основных метода для изменения характеристик амортизаторов: регулировка перепускных возможностей их клапанов и изменение вязкости рабочей жидкости.

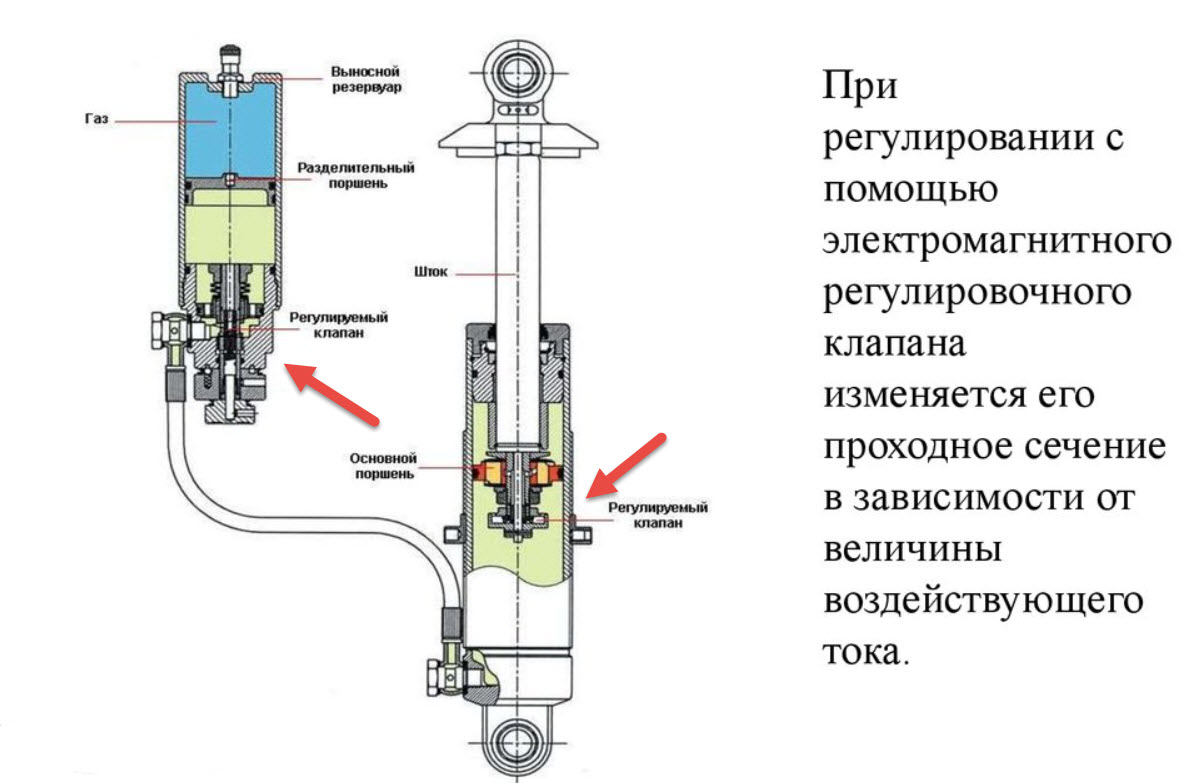

В первом случае демпфирующие свойства корректируются за счёт клапанов, встроенных в амортизаторы, которые изменяют свою форму под воздействием управляющего электрического тока.
Уменьшение сечения этих клапанов затрудняет движение жидкости, что увеличивает динамическую жёсткость и замедляет изменения длины штока. Это воспринимается как повышение жёсткости и энергоёмкости, что позволяет автомобилю более чётко реагировать на неровности дороги. Паразитные колебания быстрее гасятся, а пятно контакта становится более стабильным.
Практически аналогичный эффект можно достичь, оперативно изменяя вязкость жидкости. Существуют специальные жидкости, которые реагируют на магнитные поля.
При увеличении напряжённости внешнего поля, создаваемого электромагнитом, такая жидкость ориентирует содержащиеся в ней микрочастицы, что препятствует их свободному движению через отверстия постоянного сечения. Этот метод работает, но используется значительно реже.

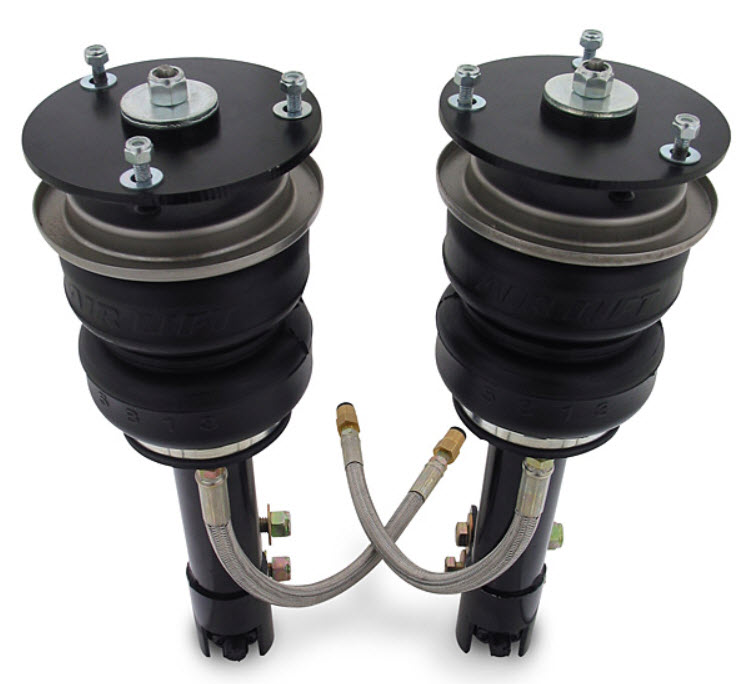

Сложные конструкции адаптивных подвесок могут включать пневматические или гидропневматические элементы, которые выполняют функцию упругих элементов. Эти системы способны изменять дорожный просвет или поддерживать его постоянным при изменении нагрузки на автомобиль.

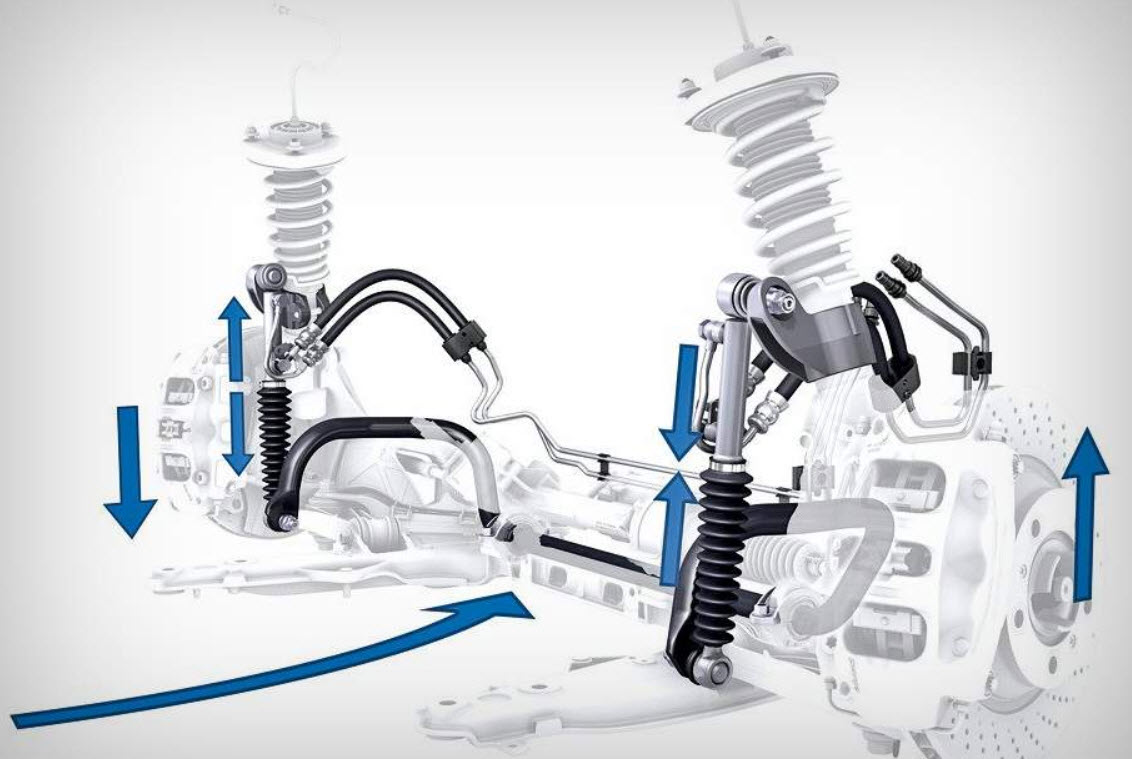

Создание связей между колёсами с помощью электрических, пневматических или гидравлических систем позволяет устранить клевки и крены во время поворотов.
Достаточно лишь увеличить жёсткость подвески на нагруженных колёсах и уменьшить давление на разгружающиеся. Электроника легко справится с этой задачей, получая данные от соответствующих датчиков.
Схема

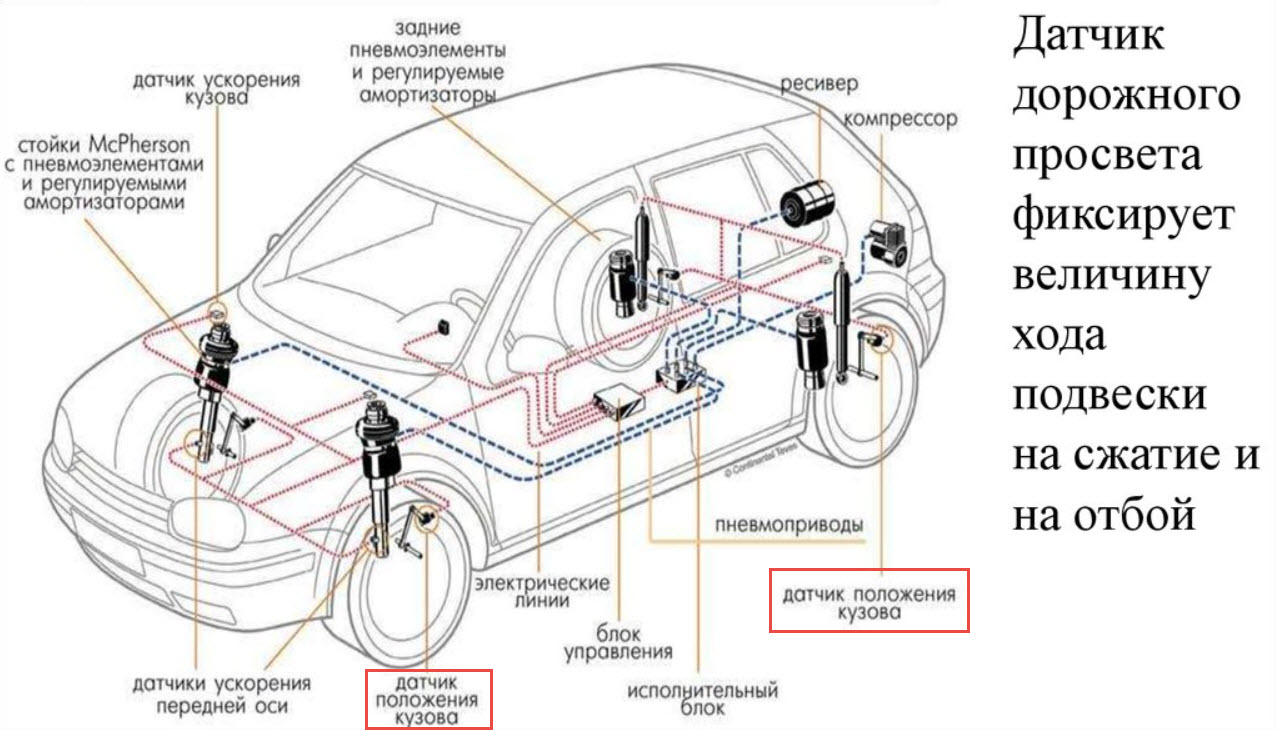

Активные или адаптивные подвески состоят из различных компонентов, включая датчики, устройства обработки и управления, исполнительные механизмы, а также пульт для ручного управления:
- датчики высоты кузова, расположенные на каждом колесе или оси, а также для общего клиренса кузова;
- датчики, фиксирующие продольные, поперечные и вертикальные ускорения;
- электронный блок управления подвеской с встроенной программой адаптации;
- адаптивные амортизаторы, управляемые электроникой;
- компрессор, если используется активная пневматика;
- штанги стабилизаторов поперечной устойчивости с возможностью регулировки жёсткости, вплоть до полного отключения связи между колёсами одной оси;
- антиклевковые связи между осями;
- датчики, определяющие неровности дороги, которые встречаются в наиболее современных подвесках и оценивают состояние покрытия перед колёсами.

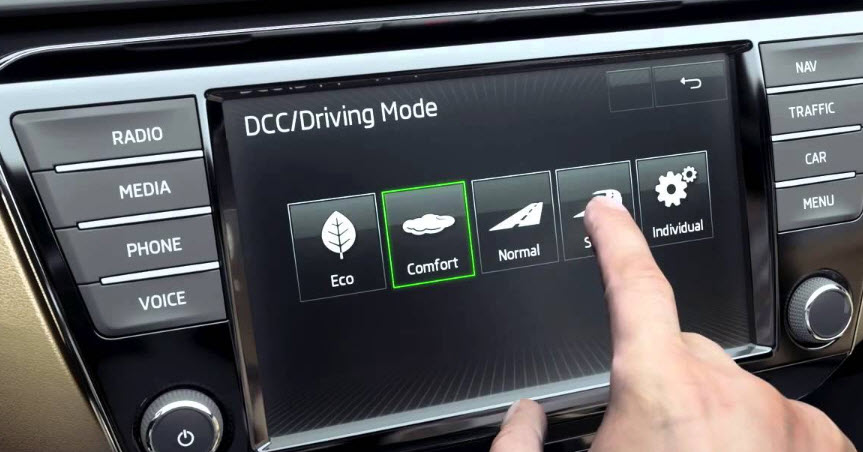

В большинстве случаев водитель может задавать общий стиль работы подвески, переключая режимы, такие как спорт, комфорт, бездорожье и другие. Также возможна более детальная настройка через информационный дисплей мультимедиа-системы.
Виды адаптивных подвесок
В зависимости от уровня сложности подвески, они классифицируются по изменению различных компонентов конструкции:
- изменяется лишь жесткость амортизаторов;
- жесткость пружин может варьироваться, что позволяет регулировать клиренс автомобиля;
- также изменяются характеристики стабилизаторов поперечной устойчивости;
- обеспечивается полный контроль над положением кузова относительно дороги как в статическом, так и в динамическом состоянии;
- подвеска адаптируется к текущему состоянию дорожного покрытия и стилю вождения.
Каждый производитель автомобилей использует уникальные комбинации функций контроля в электронном блоке.
На какие авто ставятся
Одной из первых компаний, внедривших адаптивные подвески, стала Citroen с её известной системой Hydractiv. Эта многорежимная гидропневматическая система адаптируется к различным условиям движения. Однако в начале второй половины 20 века возможности электроники были ограничены из-за её недостаточного развития.
Более продвинутой системой является подвеска Adaptive Drive от BMW. Она использует высокоскоростную шину данных и сервоприводы, что позволяет мгновенно реагировать на дорожные условия, изменяя характеристики амортизаторов и стабилизаторов. Это позволяет компенсировать крены и раскачивания кузова, а также сокращает тормозной путь. Автомобили с такой подвеской приобретают спортивные качества, оставаясь при этом комфортными в обычных условиях.
Система Adaptive Chassis Control от VAG работает по схожему принципу. На более премиальных моделях Audi используется магниторезистивная жидкость в амортизаторах, что улучшает её эффективность.
Сегодня адаптивные подвески доступны практически у всех автопроизводителей, включая бюджетные модели из Кореи и Японии.
Регулировка
Адаптацию можно настраивать с помощью органов управления, расположенных на водительском месте. Это позволяет приблизительно предсказать условия эксплуатации. Для высокоскоростных поездок по автомагистралям рекомендуется активировать спортивный режим, а для поездок по менее качественным дорогам лучше выбрать комфортный или внедорожный режим.
Также возможно вмешательство в отдельные параметры через бортовой компьютер. Механические настройки доступны, но на практике используются редко, так как проще внести изменения с помощью дилерского сканера.
Например, можно создать уникальный набор параметров подвески и сохранить его как отдельный пользовательский режим. Это похоже на то, как автомобиль запоминает настройки сидений для конкретного водителя.
Неисправности
Наиболее распространенной проблемой являются отказы датчиков, что обусловлено их постоянной эксплуатацией и наличием механических контактов для считывания. Диагностика неисправностей в датчиках обычно не вызывает затруднений и осуществляется с помощью кодов ошибок, получаемых от сканеров.
Адаптивные амортизаторы также требуют регулярной замены. В процессе их работы могут возникать утечки и неисправности электроклапанов. Тем не менее, в общем, их надежность не значительно уступает более традиционным компонентам.
Читайте также:
Ситуация значительно хуже в подвесках, использующих пневматику. В таких системах может произойти отказ компрессора, износ пневмобаллонов и развитие коррозии в управляющих трубопроводах.
Преимущества и недостатки
Безусловно, у таких подвесок есть один значительный недостаток – это высокая стоимость при их установке и значительные расходы в случае поломки. Обслуживание таких систем требует наличия высококвалифицированного персонала, и обычный механик по ходовой части не сможет справиться с этой задачей. Кроме того, управляемые элементы будут стоить в два-три раза дороже стандартных.
Тем не менее, преимущества таких подвесок значительно перевешивают их недостатки. Прежде всего, это безопасность. Модернизация подвески поможет избежать аварий, вызванных потерей управляемости автомобиля. Машина будет уверенно держаться на дороге в любых условиях, а её скоростные возможности в поворотах значительно увеличатся.
Комфорт, который обеспечивают активные подвески, также впечатляет. Особенно это касается самых современных систем, которые способны обнаруживать неровности дороги еще до того, как колеса автомобиля на них наедут.
Шасси эффективно адаптируется к любому профилю дороги в разумных пределах. Водитель и пассажиры испытывают меньше усталости и могут с легкостью совершать длительные поездки на автомобиле.
Будущее адаптивных подвесок
Адаптивные регулируемые подвески представляют собой одну из самых значительных инноваций в автомобильной промышленности, и их будущее выглядит многообещающе. С каждым годом технологии становятся все более совершенными, что позволяет автомобилям адаптироваться к различным условиям вождения и предпочтениям водителей.
Одним из ключевых направлений развития адаптивных подвесок является интеграция с системами искусственного интеллекта и машинного обучения. Эти технологии позволяют подвескам не только реагировать на изменения в дорожных условиях в реальном времени, но и предсказывать их на основе анализа данных о предыдущих поездках. Например, система может запомнить, что на определенных участках дороги часто возникают неровности, и заранее подготовить подвеску к их преодолению, обеспечивая более плавный и комфортный ход.
Кроме того, будущее адаптивных подвесок связано с улучшением взаимодействия с другими системами автомобиля, такими как системы активной безопасности и управления. Это позволит создать более комплексные решения, которые будут учитывать не только состояние дороги, но и поведение водителя, а также внешние факторы, такие как погодные условия. Например, в условиях дождя или снега подвеска может автоматически изменить свои настройки для повышения устойчивости и контроля над автомобилем.
Также стоит отметить, что с развитием электромобилей и гибридных технологий адаптивные подвески могут стать еще более важными. Легкость и компактность электрических компонентов позволяют создавать более сложные и эффективные системы подвески, которые могут значительно улучшить управляемость и комфорт. В будущем мы можем увидеть подвески, которые будут не только адаптироваться к условиям дороги, но и изменять свою жесткость в зависимости от уровня заряда батареи, что позволит оптимизировать расход энергии.
Наконец, стоит упомянуть о возможностях кастомизации. Современные водители все чаще ищут индивидуальные решения, и адаптивные подвески могут предложить различные режимы работы, которые позволят каждому пользователю настроить автомобиль под свои предпочтения. Это может быть как спортивный режим для динамичной езды, так и комфортный режим для длительных поездок по трассе.
Таким образом, будущее адаптивных регулируемых подвесок обещает быть ярким и многообещающим. С развитием технологий и интеграцией с другими системами автомобиля, они станут неотъемлемой частью современных транспортных средств, обеспечивая не только комфорт, но и безопасность на дороге.
Вопрос-ответ
Как работает адаптивная регулируемая подвеска?
Изменение магнитного поля изменяет ориентацию частиц в магнитореологической жидкости, изменяя её текучесть, смягчая или усиливая действие подвески. Некоторые сложные адаптивные подвески также могут автоматически подстраиваться под дорожные условия, внося изменения за доли секунды.
В чем разница между адаптивной и обычной подвеской?
Адаптивная подвеска выводит технологию на новый уровень, внедряя электронные амортизаторы или системы управления демпфированием, которые позволяют водителю выбирать различные настройки. Обычно они ориентированы на комфорт, нормальный или спортивный режим, и каждый из них обеспечивает различное сочетание комфорта и управляемости.
Как работает DCC подвеска?
В основе работы DCC лежат электронно управляемые амортизаторы, которые могут изменять свои характеристики на основе данных, поступающих от различных датчиков автомобиля. Водитель может выбирать между различными режимами работы подвески: Комфорт — для максимальной плавности хода на неровных дорогах.
Советы
СОВЕТ №1
Изучите особенности своей модели автомобиля. Разные производители могут использовать различные технологии и настройки адаптивной подвески. Ознакомьтесь с руководством пользователя, чтобы понять, как именно работает система в вашем автомобиле и какие режимы доступны.
СОВЕТ №2
Регулярно проверяйте состояние подвески. Адаптивная регулируемая подвеска требует периодического обслуживания. Убедитесь, что все компоненты, включая датчики и амортизаторы, находятся в хорошем состоянии, чтобы обеспечить оптимальную работу системы.
СОВЕТ №3
Экспериментируйте с режимами подвески. Многие автомобили с адаптивной подвеской предлагают различные режимы, такие как «Спорт», «Комфорт» и «Авто». Попробуйте разные настройки в различных условиях вождения, чтобы найти оптимальный баланс между комфортом и управляемостью.
СОВЕТ №4
Обратите внимание на влияние подвески на расход топлива. Адаптивная подвеска может влиять на аэродинамику и сцепление с дорогой, что в свою очередь может сказаться на расходе топлива. В некоторых режимах подвеска может быть более жесткой, что может увеличить эффективность при спортивной езде.
