В статье рассмотрим, как прозвонить генератор автомобиля ВАЗ 2110 с помощью мультиметра. Проверка генератора на работоспособность важна для надежной работы электросистемы. Знание этой процедуры поможет выявить неисправности, избежать проблем с зарядкой аккумулятора и продлить срок службы генератора. Следуя рекомендациям, вы сможете самостоятельно диагностировать состояние генератора и принять меры для его ремонта или замены.
Как проверить генератор автомобиля мультиметром
Надежная и корректная работа автомобильной электроники во многом зависит от состояния генератора. Он отвечает за питание всех электрических систем и играет ключевую роль в запуске двигателя. Поэтому важно следить за его работоспособностью и, при необходимости, знать, как проверить генератор автомобиля с помощью мультиметра.
Этот компонент тесно связан с аккумуляторной батареей, с которой также могут возникать различные проблемы. Если вы планируете подключить новые устройства или приборы к штатной бортовой сети, обязательно проверьте исправность генератора, так как именно он является основным источником электроэнергии. Иными словами, это один из тех узлов, которые требуют регулярного контроля.

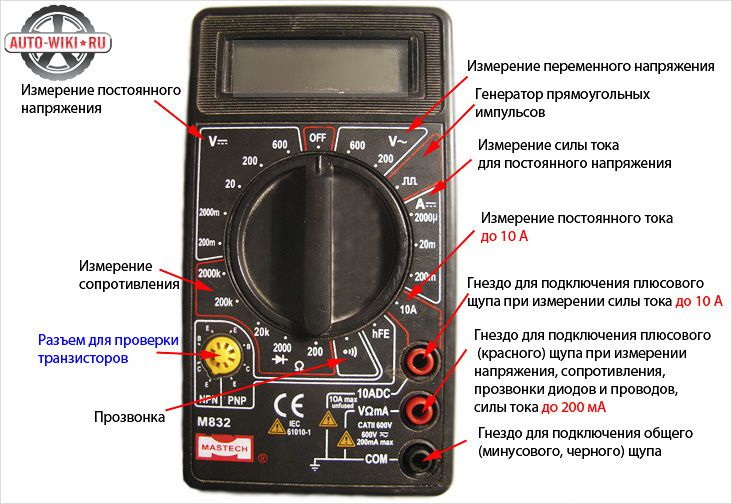

Эксперты рекомендуют начинать прозвонку генератора ваз 2110 с проверки его обмоток. Для этого необходимо использовать мультиметр, установленный в режим измерения сопротивления. Сначала следует отключить генератор от аккумулятора и снять его с автомобиля. Затем, подключив щупы мультиметра к выводам обмоток статора, можно оценить их состояние. Нормальное значение сопротивления должно находиться в пределах нескольких десятков Ом. Если сопротивление слишком низкое или высокое, это может указывать на короткое замыкание или обрыв обмотки. Также важно проверить диоды выпрямителя, которые отвечают за преобразование переменного тока в постоянный. Для этого мультиметр переключают в режим проверки диодов. Правильная диагностика генератора позволит избежать серьезных проблем с электросистемой автомобиля в будущем.
Начало работы

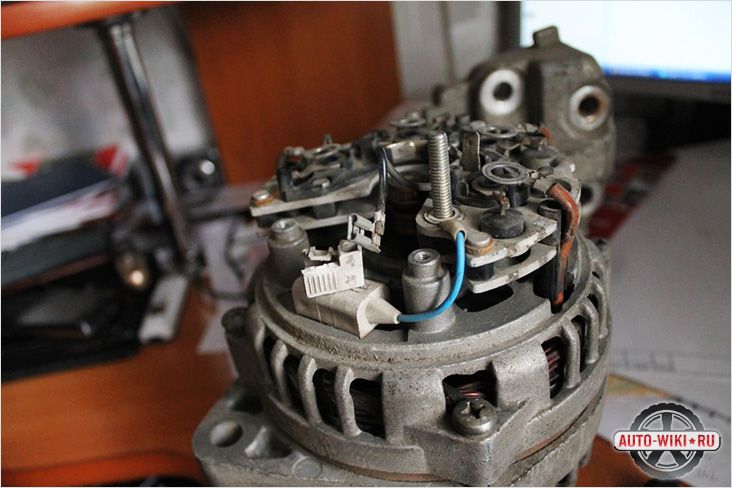

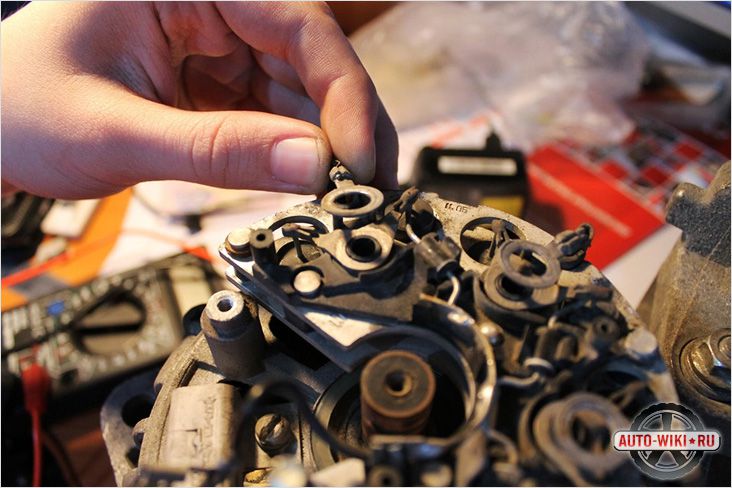

Для начала проверки не нужно особых подготовительных действий. Достаточно лишь настроить мультиметр. Рекомендуется также провести осмотр генератора — проверить статор, диодный мост, регулятор напряжения и другие компоненты. Это позволит выявить возможные неисправности на раннем этапе. Кроме того, стоит обратить внимание на внешний вид других элементов электрической цепи автомобиля. Возможно, дальнейшие действия не понадобятся.
Таким образом, процесс проверки состоит из нескольких шагов:
- Осмотр реле-регулятора.
- Проверка диодного моста.
- Проверка статора.
- Проверка ротора.
| Этап проверки | Что измеряем | Ожидаемые показания (при исправном генераторе) |
|---|---|---|
| 1. Проверка напряжения на аккумуляторе (при заглушенном двигателе) | Напряжение между клеммами аккумулятора | 12.5 — 12.7 В |
| 2. Проверка напряжения на аккумуляторе (при работающем двигателе) | Напряжение между клеммами аккумулятора (на оборотах 2000-2500 об/мин) | 13.8 — 14.7 В |
| 3. Проверка падения напряжения на силовых проводах | Разница напряжения между клеммой «B+» генератора и плюсовой клеммой аккумулятора | Не более 0.2 В |
| 4. Проверка падения напряжения на массе | Разница напряжения между корпусом генератора и минусовой клеммой аккумулятора | Не более 0.1 В |
| 5. Проверка диодного моста (прямое смещение) | Сопротивление между выводами диодов (в режиме прозвонки диодов) | 0.4 — 0.7 В (падение напряжения) |
| 6. Проверка диодного моста (обратное смещение) | Сопротивление между выводами диодов (в режиме прозвонки диодов) | «OL» (бесконечность) |
| 7. Проверка обмотки возбуждения (ротора) | Сопротивление между контактными кольцами ротора | 2.5 — 4.5 Ом |
| 8. Проверка обмотки возбуждения (на замыкание на корпус) | Сопротивление между одним из контактных колец и корпусом ротора | «OL» (бесконечность) |
| 9. Проверка статорной обмотки (сопротивление) | Сопротивление между выводами фаз статора | 0.1 — 0.3 Ом |
| 10. Проверка статорной обмотки (на замыкание на корпус) | Сопротивление между одним из выводов фазы и корпусом статора | «OL» (бесконечность) |
Интересные факты
Вот несколько интересных фактов о прозвонке генератора ВАЗ 2110 с помощью мультиметра:
-
Проверка обмоток: Прозвонка генератора позволяет проверить целостность обмоток статора и ротора. Если мультиметр показывает бесконечное сопротивление (OL), это может указывать на обрыв обмотки, что требует замены генератора.
-
Диодный мост: В генераторах ВАЗ 2110 используется диодный мост для выпрямления переменного тока в постоянный. Прозвонка диодов с помощью мультиметра может помочь выявить неисправности. Правильный диод должен показывать низкое сопротивление в одном направлении и бесконечное в другом.
-
Регулятор напряжения: В генераторах ВАЗ 2110 часто возникают проблемы с регулятором напряжения. Прозвонка его выводов может помочь определить, работает ли он корректно. Если напряжение на выходе генератора не соответствует норме (обычно 13.5-14.5 В при работающем двигателе), это может указывать на неисправность регулятора.

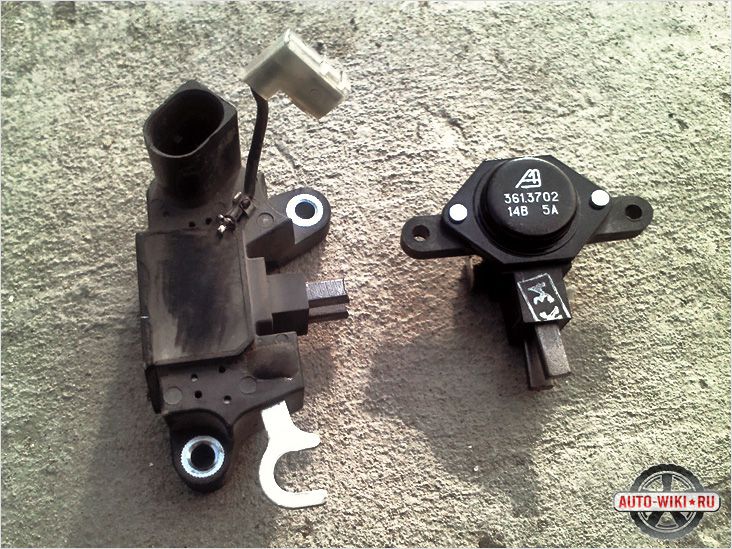

Реле-регулятор
Реле-регулятор обеспечивает поддержание оптимального уровня напряжения в стандартной электрической системе автомобиля. Именно оно предотвращает повышение напряжения до опасных значений. Для проверки работы устройства необходимо запустить двигатель, подключить мультиметр и установить режим «измерение напряжения».
Далее следует измерить напряжение бортовой сети на клеммах аккумулятора или на выводах генератора. Значения должны находиться в диапазоне 14–14,2 В.
Читайте также:
После этого нужно нажать на акселератор и повторно провести измерение.
Важно! Показания не должны изменяться более чем на 0,5 В. Если это происходит, это указывает на возможные проблемы в работе устройства.
Диодный мост
Диодный мост включает в себя шесть отдельных диодов: половина из них предназначена для положительного тока, а другая половина — для отрицательного. Для проверки необходимо установить мультиметр в режим «Прозвонка». Как только контакты тестера замкнутся, вы услышите тихий звук. Проверку следует проводить в обоих направлениях. Если звук слышен в обоих случаях, это указывает на неисправность диода, и его следует заменить.
Прозваниваем диодный мост
При установке щупов мультиметра, как показано на следующих изображениях, сопротивление должно показывать бесконечное значение. Если поменять местами щупы, то оно должно находиться в пределах 700 Ом.

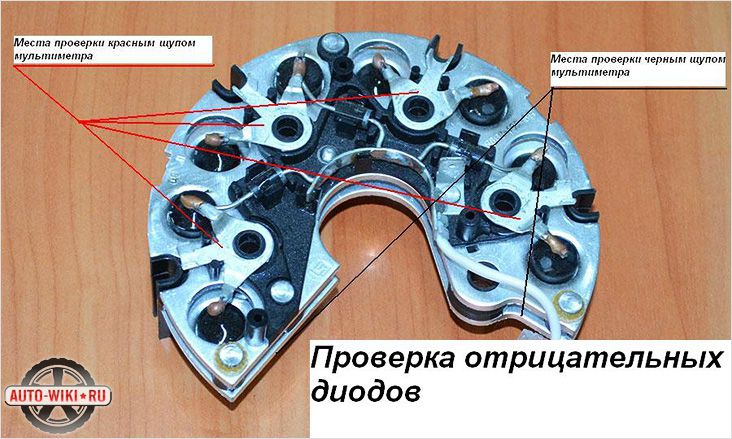

Алгоритм проверки отрицательных диодов
Проверяем положительные диоды
Теперь переходим к вспомогательным диодам
-
Читайте также:
Ротор генератора
Ротор представляет собой металлический стержень, на котором расположена обмотка возбуждения. Если посмотреть на один из его концов, можно заметить специальные контактные кольца с подвижными щетками.
Прежде всего, необходимо извлечь стержень и внимательно осмотреть обмотку, а также подшипники. В некоторых случаях причиной неисправности могут быть повреждения. Если визуально всё выглядит нормально, можно переходить к проверке с использованием мультиметра.

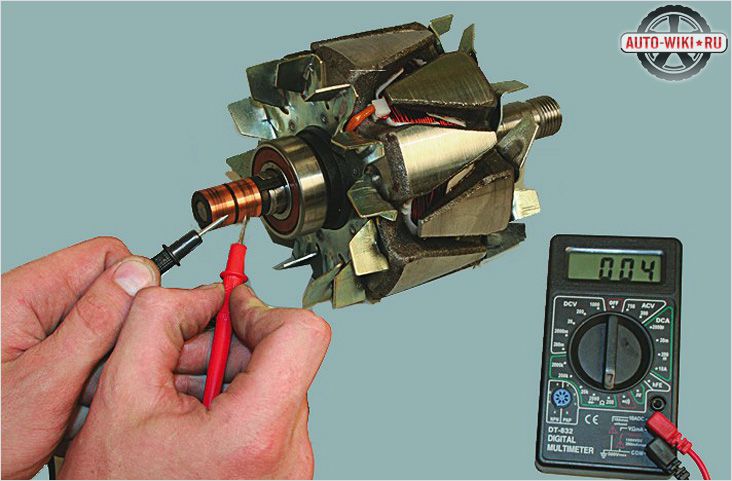

На приборе нужно установить режим «Измерение сопротивления». Затем следует проверить сопротивление между контактными кольцами. Это значение не должно быть слишком высоким, так как это свидетельствует о исправности и целостности обмотки.
Важно! Провести детальную диагностику ротора самостоятельно может быть довольно сложно, поэтому при наличии подозрений на какие-либо неисправности рекомендуется обратиться в автомастерскую.
Статор генератора
Статор представляет собой компактный цилиндр, внутри которого располагается обмотка. Перед началом проверки обязательно отключите статор от диодного моста. В первую очередь необходимо тщательно осмотреть статор и его компоненты на наличие повреждений. Особое внимание стоит уделить признакам возможного перегрева.

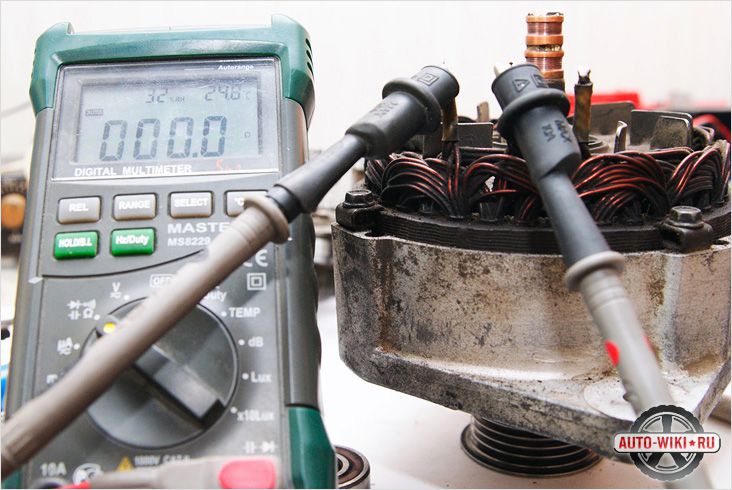

После визуального осмотра можно переходить к проверке с помощью мультиметра, установив его в режим «Измерение сопротивления». Это позволит обнаружить возможные пробои в обмотке. Для этого один контакт мультиметра следует подключить к корпусу, а другой – к выводу обмотки.
Важно! В этом случае сопротивление должно быть очень высоким, практически стремящимся к бесконечности. Если же показания окажутся ниже 50 КОм, это, скорее всего, указывает на наличие неисправностей как в статоре, так и в генераторе в целом.
Общие советы
Перед тем как приступить к проверке, важно заранее выяснить, какая генераторная установка установлена на вашем автомобиле. Например, в зависимости от модели автомобиля реле-регулятор может работать в диапазоне от 13,6 до 14,2 В. Эта информация необходима заранее, так как она существенно влияет на итоговые результаты проверки.
В остальном, особых трудностей не возникает, поэтому самостоятельно можно довольно легко обнаружить неисправности или другие проблемы, которые время от времени возникают с генератором и другими компонентами бортовой электрической системы.
Проверка подключения и проводки
Перед тем как приступить к прозвонке генератора на автомобиле ВАЗ 2110, необходимо убедиться в правильности подключения и состоянии проводки. Это важный этап, так как неисправности в проводах или неправильное подключение могут привести к неверным показаниям мультиметра и затруднить диагностику.
Первым делом отключите аккумулятор, чтобы избежать короткого замыкания и повреждения электрооборудования. Затем визуально осмотрите все соединения, провода и разъемы, ведущие к генератору. Обратите внимание на следующие моменты:
- Состояние проводов: Проверьте, нет ли на проводах механических повреждений, таких как порезы, трещины или обгорание изоляции. Если вы обнаружите поврежденные участки, их необходимо заменить.
- Крепление разъемов: Убедитесь, что все разъемы надежно закреплены и не имеют коррозии. Коррозия может привести к плохому контакту и, как следствие, к неправильной работе генератора.
- Проверка массы: Проверьте, что провод массы (обычно черного цвета) надежно соединен с кузовом автомобиля и не имеет коррозии. Плохой контакт с массой может вызвать проблемы в работе генератора.
- Проверка подключения к регулятору напряжения: Убедитесь, что провода, идущие к регулятору напряжения, также находятся в хорошем состоянии и правильно подключены. Неправильное подключение может привести к неправильной работе генератора.
После визуального осмотра можно перейти к проверке проводки с помощью мультиметра. Установите мультиметр в режим измерения сопротивления (Ом). Проверьте сопротивление между проводами генератора и аккумулятора. Сопротивление должно быть минимальным. Если вы обнаружите высокое сопротивление, это может указывать на повреждение проводки или плохой контакт.
Также проверьте целостность проводов, используя режим прозвонки на мультиметре. Подсоедините один щуп к одному концу провода, а другой – к другому. Если мультиметр издает звуковой сигнал, провод целый. Если сигнала нет, провод поврежден и требует замены.
После завершения проверки подключения и проводки, можно переходить к следующему этапу – непосредственно к прозвонке генератора. Убедитесь, что все соединения надежны, и только после этого подключите аккумулятор и приступайте к дальнейшей диагностике.
Вопрос-ответ
Как проверить работоспособность генератора с помощью мультиметра?
Как проверить генератор с помощью мультиметра? Подсоедините клеммы мультиметра к соответствующим клеммам аккумулятора: минус к минусу, плюс к плюсу. Измерьте напряжение аккумулятора. Нормальное значение составляет 12,5–12,6 В. Запустите двигатель автомобиля.
Как проверить исправность генератора ВАЗ 2110?
О качественной работе генератора ВАЗ 2110 можно судить по контрольной лампе, расположенной на приборной панели. До запуска двигателя при включенном зажигании она должна непрерывно гореть, что говорит о ее работоспособности.
Какое сопротивление должно быть на якоре генератора?
Сопротивление должно быть в районе 0.2 Ом, не более.
Как узнать, исправен ли генератор или нет?
Нужно запустить двигатель и включить фары ближнего света. Как и в первом случае, нужно предварительно снять минусовую клемму с аккумулятора. Если фары дают ровный стабильный свет, а такт мотора не сбивается, то генератор работает нормально.
-
Читайте также:
Советы
СОВЕТ №1
Перед началом прозвонки генератора убедитесь, что автомобиль находится в безопасном состоянии: отключите аккумулятор и дайте двигателю остыть. Это поможет избежать короткого замыкания и защитит вас от электрического удара.
СОВЕТ №2
Используйте мультиметр в режиме измерения сопротивления (омметр) для проверки обмоток генератора. Проверьте, чтобы сопротивление между обмотками было в пределах нормы, а также убедитесь, что нет короткого замыкания между обмотками и корпусом генератора.
СОВЕТ №3
Обратите внимание на состояние щеток и коллекторов генератора. Износ щеток может привести к плохому контакту и снижению эффективности работы генератора. При необходимости замените щетки, чтобы обеспечить стабильную работу устройства.
СОВЕТ №4
После завершения прозвонки и проверки всех компонентов, не забудьте подключить аккумулятор и протестировать генератор под нагрузкой. Это поможет убедиться в его исправности и правильной работе в реальных условиях.
