Датчик температуры охлаждающей жидкости (ДТОЖ) важен для управления двигателем, предоставляя данные о температуре охлаждающей жидкости для оптимизации работы и предотвращения перегрева. В этой статье мы рассмотрим, как проверить ДТОЖ с помощью мультиметра и термометра, не снимая его с двигателя. Вы также узнаете о признаках неисправности, расположении и причинах выхода из строя датчика, что поможет своевременно выявить и устранить проблемы для надежной работы автомобиля.
Зачем нужен ДТОЖ
Температурный датчик является важным компонентом двигателя внутреннего сгорания (ДВС), который отвечает за контроль его работы. Он используется в момент запуска двигателя, при формировании топливно-воздушной смеси, а также в процессе принудительного охлаждения и в ряде других операций.
Принцип функционирования датчика температуры охлаждающей жидкости (ДТОЖ) напоминает работу электрического резистора, который изменяет свое сопротивление в зависимости от температуры.

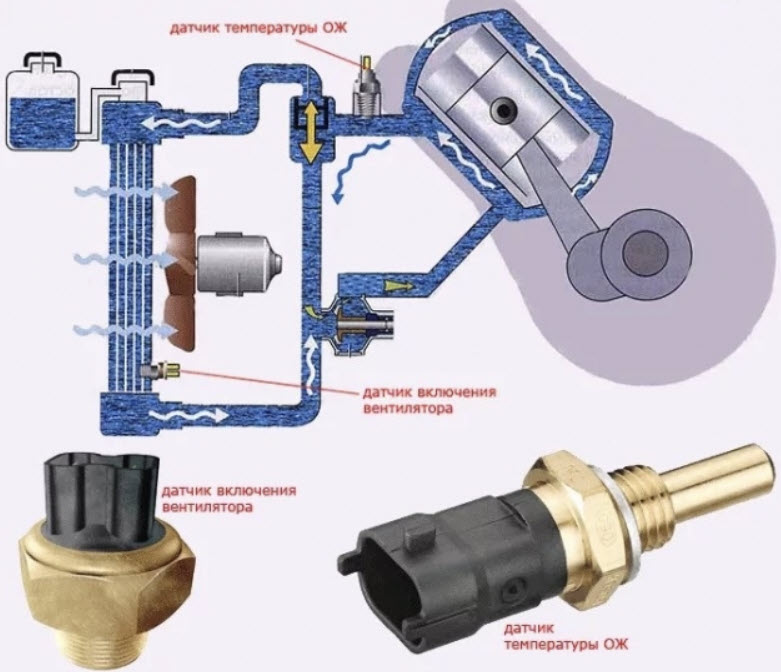

Конструкция этого устройства включает следующие элементы:
- Корпус, который устанавливается на ДВС с помощью вкручивания.
- Головка, взаимодействующая с незамерзающей жидкостью.
- Выводные контакты, соединяющиеся с блоком управления.
Данный датчик имеет отрицательный температурный коэффициент, что означает, что при повышении температуры его сопротивление уменьшается. Чем выше температура охлаждающей жидкости, тем ниже сопротивление ДТОЖ.
Полученные от датчика данные передаются в блок управления двигателя, который автоматически интерпретирует информацию и вычисляет текущую температуру охлаждающей жидкости.
Эти данные необходимы для правильной настройки топливной смеси, а также могут быть использованы при калибровке угла зажигания и управлении системой принудительного охлаждения.
Эксперты рекомендуют несколько методов проверки датчика температуры охлаждающей жидкости (ДТОЖ) без его снятия с двигателя. Один из наиболее доступных способов — использование мультиметра. Для этого необходимо подключить прибор к выводам ДТОЖ, предварительно установив его в режим измерения сопротивления. При нормальной работе датчика сопротивление должно изменяться в зависимости от температуры.
Также можно воспользоваться термометром. Для этого следует измерить температуру охлаждающей жидкости в системе, сравнив её с показаниями ДТОЖ. Если данные значительно отличаются, это может указывать на неисправность датчика.
Важно помнить, что перед проведением любых измерений необходимо обеспечить безопасность, отключив двигатель и дав ему остыть. Таким образом, проверка ДТОЖ становится простой и безопасной процедурой, позволяющей избежать лишних затрат на диагностику.
Место расположения датчика температуры ОЖ

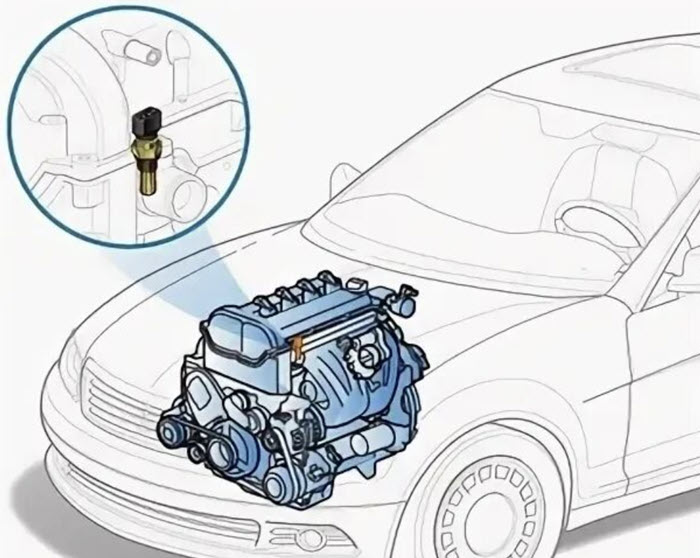

Поиск температурного датчика обычно не вызывает особых затруднений. Для его корректной работы необходимо, чтобы он контактировал с антифризом, поэтому чаще всего его устанавливают на выпускном патрубке головки цилиндров, рядом с термостатом.
Монтаж датчика температуры охлаждающей жидкости (ДТОЖ) осуществляется путем вкручивания его в резьбу, что дает возможность владельцу автомобиля легко снять и заменить деталь без необходимости обращения в автосервис.
Читайте также:
Некоторые автомобили могут иметь два датчика. В этом случае один из них измеряет температуру на выходе из двигателя, а второй – на выходе из радиатора.
Такая схема позволяет блоку управления получать наиболее точные данные о функционировании системы охлаждения.
| Метод проверки | Инструмент | Описание процедуры |
|---|---|---|

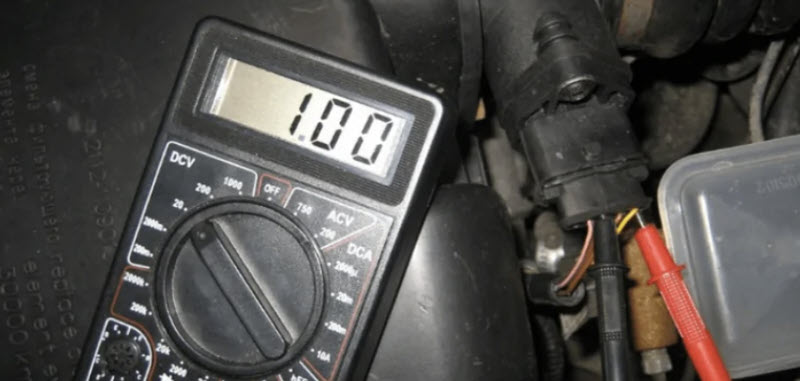

| Мультиметр (со снятием разъема) | Мультиметр (режим омметра) | 1. Заглушите двигатель и дайте ему остыть. 2. Найдите ДТОЖ (обычно расположен на головке блока цилиндров или в патрубке системы охлаждения). 3. Отсоедините электрический разъем от ДТОЖ. 4. Подключите щупы мультиметра к контактам ДТОЖ. 5. Измерьте сопротивление. 6. Сравните полученное значение с таблицей зависимости сопротивления от температуры для вашего автомобиля (можно найти в руководстве по ремонту или в интернете). 7. При значительном отклонении от нормы, датчик неисправен. |
| Мультиметр (с подключенным разъемом) | Мультиметр (режим вольтметра) | 1. Запустите двигатель и дайте ему прогреться до рабочей температуры. 2. Найдите ДТОЖ. 3. Аккуратно проколите изоляцию провода, идущего от ДТОЖ к ЭБУ (или используйте специальные щупы-иглы), чтобы подключить плюсовой щуп мультиметра. Минусовой щуп подключите к массе двигателя. 4. Измерьте напряжение. 5. Сравните полученное значение с таблицей зависимости напряжения от температуры для вашего автомобиля. 6. При значительном отклонении от нормы, датчик неисправен. (Будьте осторожны, чтобы не повредить проводку). |
| Термометр (сравнение показаний) | Инфракрасный термометр или контактный термометр | 1. Запустите двигатель и дайте ему прогреться. 2. Найдите ДТОЖ. 3. Измерьте температуру корпуса ДТОЖ с помощью термометра. 4. Сравните полученное значение с показаниями температуры на приборной панели автомобиля. 5. Если есть значительная разница (более 5-10 градусов Цельсия), это может указывать на неисправность ДТОЖ или приборной панели. |
| Визуальный осмотр и проверка проводки | Фонарик, отвертка (при необходимости) | 1. Заглушите двигатель. 2. Осмотрите ДТОЖ на предмет механических повреждений, трещин, следов коррозии. 3. Проверьте целостность электрического разъема и проводки, идущей к ДТОЖ. Убедитесь, что нет обрывов, перегибов или окисления контактов. 4. При обнаружении повреждений, устраните их или замените датчик/проводку. |
Интересные факты
Вот несколько интересных фактов о проверке датчика температуры охлаждающей жидкости (ДТОЖ) с помощью мультиметра и термометра, не снимая его с двигателя:
-
Измерение сопротивления: ДТОЖ работает на основе изменения сопротивления в зависимости от температуры. При помощи мультиметра можно измерить сопротивление датчика при различных температурах. Например, в холодном состоянии (при температуре около 20°C) сопротивление может составлять несколько кОм, а при нагреве до 90°C оно значительно снижается. Это позволяет определить, исправен ли датчик, не снимая его с двигателя.
-
Сравнение показаний: Используя термометр, можно измерить фактическую температуру охлаждающей жидкости в радиаторе или на выходе из двигателя. Сравнив показания термометра с данными, полученными от ДТОЖ через мультиметр, можно выявить несоответствия, которые могут указывать на неисправность датчика.
-
Тестирование в реальных условиях: Проверка ДТОЖ без снятия с двигателя позволяет избежать дополнительных затрат времени и усилий. Это особенно полезно в условиях ограниченного пространства под капотом, где доступ к датчику может быть затруднен. Такой подход позволяет быстро диагностировать проблемы с системой охлаждения и предотвратить перегрев двигателя.
Признаки выхода ДТОЖ из строя
Как и любые другие компоненты автомобиля, датчик температуры охлаждающей жидкости (ДТОЖ) может выйти из строя. Признаки его неисправности могут включать в себя:
- Неправильные показания температуры на панели приборов.
- Частые проблемы с запуском двигателя с первой попытки.
- Перегрев двигателя или недостаточный прогрев до рабочей температуры.
- Нестабильная работа мотора, проявляющаяся в его троении или частых глоханиях.
- Колебания оборотов на холостом ходу.
- Чрезмерная активация вентилятора охлаждения.
- Увеличенный расход топлива.
Причины неисправности датчика
Существует несколько причин, которые могут привести к сбоям в работе температурного датчика:
- Производственный дефект.
- Повреждение или окисление контактов.
- Неисправности в проводке, ведущей к датчику.
- Накопление отложений в области головки.
На работу датчика также может влиять термостат. Если он выходит из строя, это может быть связано с неправильным открыванием или закрыванием, что мешает нормальной циркуляции охлаждающей жидкости.
Что касается отложений, то они часто возникают из-за использования некачественного антифриза.
Как проверить ДТОЖ
Существует несколько способов проверки правильности функционирования датчика температуры.
На машине
Для проверки датчика температуры охлаждающей жидкости (ДТОЖ) без его снятия с места установки потребуется использовать многофункциональный тестер. Этот метод основан на измерении сопротивления электрической обмотки датчика.
Перед началом проверки необходимо получить доступ к контактам датчика, для чего следует отсоединить разъем. Затем с помощью мультиметра измерьте сопротивление между выводами датчика.
Полученные результаты следует сопоставить с таблицей значений сопротивления.
Проверка диагностическим прибором
OBD-2 сканер представляет собой специализированное диагностическое устройство, предназначенное для анализа различных компонентов автомобиля. Этот прибор отличается компактными размерами и подключается через OBD2-разъем, который имеется в каждом современном автомобиле.
Адаптер соединяется со смартфоном по Wi-Fi или Bluetooth. На мобильное устройство необходимо установить специальное приложение, с помощью которого пользователь сможет получать диагностическую информацию.
После подключения запустите сканирование системы автомобиля. По завершении процесса найдите данные датчика температуры охлаждающей жидкости. Эти данные обычно отображаются в виде числового значения, указывающего температуру в градусах Цельсия или Фаренгейта.
Сравните полученные значения с нормальным диапазоном температур для вашего автомобиля. Обычно температура охлаждающей жидкости колеблется от 90°C до 110°C, однако этот диапазон может изменяться в зависимости от конкретной модели автомобиля.
В электрочайнике

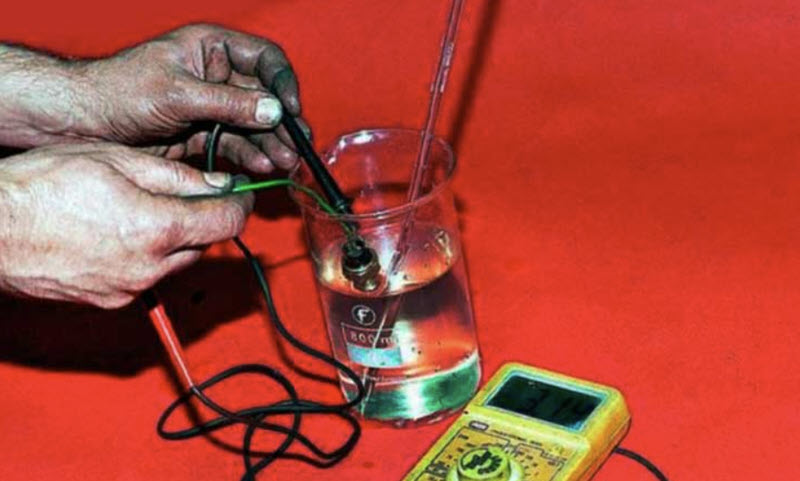

Данный метод включает в себя предварительное извлечение датчика и использование мультиметра. В горячую воду нужно опустить термометр и чувствительный элемент датчика.
-
Читайте также:

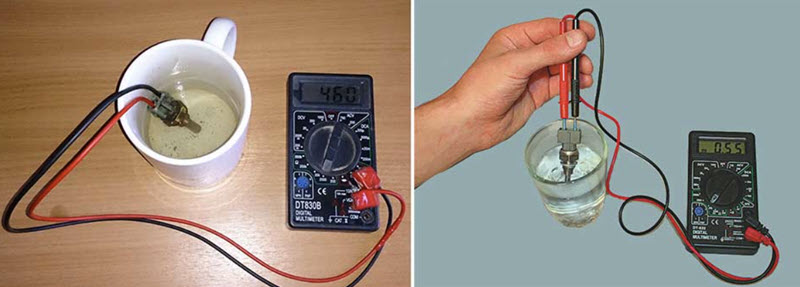

После этого необходимо провести измерение сопротивления в зависимости от повышения температуры. Рекомендуется осуществлять это с шагом в 5 градусов по Цельсию.
Собранные данные следует оформить в виде таблицы и сопоставить с информацией, указанной в технической документации для конкретной модели автомобиля.
Без термометра
Этот метод во многом напоминает ранее описанный, но в нем не используется термометр.
Сначала воду, в которую затем будет помещен датчик температуры охлаждающей жидкости (ДТОЖ) его чувствительной частью, следует довести до кипения. После этого необходимо провести измерения и сопоставить полученные данные с информацией, указанной в документации.
Сравнение показаний различных методов проверки
Для диагностики датчика температуры охлаждающей жидкости (ДТОЖ) существует несколько методов, каждый из которых имеет свои преимущества и недостатки. В данной части статьи мы рассмотрим, как сравнить показания, полученные с помощью мультиметра, термометра и без снятия датчика с двигателя.
1. Проверка мультиметром
Мультиметр позволяет измерять сопротивление и напряжение, что делает его полезным инструментом для проверки ДТОЖ. Для начала необходимо отключить разъем датчика, чтобы избежать влияния других компонентов системы. Затем, переключив мультиметр в режим измерения сопротивления, можно проверить его значения при различных температурах. Для этого потребуется знать характеристики конкретного датчика, которые можно найти в технической документации. Например, при температуре 20°C сопротивление должно составлять около 2,5 кОм. Сравнив полученные значения с эталонными, можно определить, исправен ли датчик.
-
Читайте также:
2. Проверка термометром
Использование термометра для проверки ДТОЖ позволяет получить более точные данные о температуре охлаждающей жидкости. Для этого необходимо установить термометр в систему охлаждения, например, в расширительный бачок или радиатор. Важно, чтобы термометр был правильно откалиброван и мог измерять температуру в диапазоне, соответствующем рабочим условиям двигателя. После прогрева двигателя до рабочей температуры, следует сравнить показания термометра с данными, полученными от ДТОЖ. Если разница значительная, это может указывать на неисправность датчика.
3. Проверка без снятия с двигателя
Этот метод является наиболее удобным, так как не требует демонтажа датчика. Для проверки можно использовать сканер OBD-II, который подключается к диагностическому разъему автомобиля. С его помощью можно получить данные о температуре охлаждающей жидкости, которые отображаются на экране устройства. Сравнив эти данные с показаниями термометра, можно сделать вывод о работоспособности ДТОЖ. Однако стоит учитывать, что некоторые сканеры могут иметь задержку в отображении информации, что может повлиять на точность измерений.
Сравнение методов
Каждый из методов имеет свои плюсы и минусы. Мультиметр позволяет получить точные значения сопротивления, но требует отключения датчика. Термометр дает возможность измерить фактическую температуру, но может быть менее удобным в использовании. Проверка без снятия с двигателя является самой простой, но может быть менее точной из-за возможных задержек в передаче данных. Выбор метода зависит от доступных инструментов и предпочтений владельца автомобиля.
Вопрос-ответ
Как правильно использовать мультиметр для проверки ДТОЖ?
Для проверки датчика температуры охлаждающей жидкости (ДТОЖ) с помощью мультиметра необходимо установить его в режим измерения сопротивления (омметр). Затем отсоедините разъем ДТОЖ и подключите щупы мультиметра к контактам датчика. Сравните полученное значение сопротивления с нормами, указанными в технической документации вашего автомобиля, для соответствующей температуры.
Можно ли проверить ДТОЖ с помощью термометра, не снимая его с двигателя?
Да, можно. Для этого необходимо использовать инфракрасный термометр. Направьте его на корпус ДТОЖ, стараясь не допустить попадания прямых солнечных лучей. Сравните полученное значение температуры с показаниями приборной панели. Если они значительно различаются, это может указывать на неисправность датчика.
Каковы признаки неисправности ДТОЖ, которые можно заметить при проверке?
Признаки неисправности ДТОЖ могут включать нестабильные показания температуры на приборной панели, повышенный расход топлива, а также проблемы с запуском двигателя. Если при проверке мультиметром или термометром вы замечаете отклонения от нормы, это может свидетельствовать о необходимости замены датчика.
Советы
СОВЕТ №1
Перед началом проверки ДТОЖ (датчика температуры охлаждающей жидкости) убедитесь, что двигатель прогрет до рабочей температуры. Это позволит получить более точные показания и избежать ошибок в измерениях.
СОВЕТ №2
Используйте мультиметр в режиме измерения сопротивления для проверки ДТОЖ. Сначала отключите разъем датчика, затем измерьте сопротивление между контактами. Сравните полученные значения с техническими характеристиками, указанными в руководстве по эксплуатации вашего автомобиля.
СОВЕТ №3
Если у вас есть термометр, вы можете проверить температуру охлаждающей жидкости, не снимая ДТОЖ. Для этого используйте инфракрасный термометр, направив его на корпус радиатора или на патрубок, чтобы убедиться, что показания соответствуют норме.
СОВЕТ №4
Обратите внимание на возможные утечки охлаждающей жидкости или повреждения проводки, которые могут повлиять на работу ДТОЖ. Регулярная проверка состояния системы охлаждения поможет избежать проблем с перегревом двигателя.
