Распиновка датчика скорости ваз приора
Датчик скорости является неотъемлемым элементом топливной системы инжекторных двигателей. Его роль заключается в определении скорости вращения передних колес машины и передачи этой информации на контроллер. Он, в свою очередь, обрабатывает полученные данные, и на их основании регулирует качество, и количество топливной смеси, подаваемой в камеры сгорания.
В автомобилях Лада Приора датчик скорости имеет электронную конструкцию, представляющую собой пластиковый корпус цилиндрической формы со встроенным чувствительным элементом.
Датчик устанавливается в верхней части коробки переключения передач немного правее от выпускного коллектора.
Основные неисправности
Признаками неисправного датчика являются:
- отсутствие или искажение показателей спидометра и одометра;
- появление ошибок 0500 или 0501 на панели приборов;
- нарушение динамики автомобиля, снижение мощности;
- нестабильная работа двигателя на холостом ходу;
- увеличенный расход топлива.
К неисправностям датчика скорости относятся:
- отсутствие контакта в разъеме;
- обрыв провода датчика;
- загрязнение чувствительного элемента;
- механические повреждения.
Когда нужно менять датчик
Проверьте целостность проводки датчика, а также состояние контактов в разъеме. При необходимости почистите их. Если это не помогло, датчик подлежит замене.
Ремонтировать его никакого смысла нет. Стоит он недорого, да и сама процедура замены достаточно проста. Откладывать ее ни в коем случае нельзя. Без датчика скорости двигатель автомобиля работает в аварийном режиме, усиленно расходуя свой ресурс. Кроме того, неправильный расчет пропорций и количества топливной смеси электронным блоком управления существенно завышает расход бензина. Ездить на автомобиле с неисправным датчиком скорости крайне не рекомендуется.
Цена датчика и работ по его замене
Стоимость датчика скорости в зависимости от производителя может колебаться в пределах 350-650 рублей, а работа по его замене на станции технического обслуживания – 200-300 рублей.
Каталожный номер штатного датчика для Лада Приора – 21700-3843010.
Замена
- торцевой ключ на 10;
- отвертка с плоской битой;
- отвертка с крестовой битой.
Порядок работ
- Установите автомобиль на ровной поверхности.
- Поднимите капот, отключите провод «–» от аккумулятора.
- Крестовой отверткой ослабьте хомут крепления гофры к датчику массового расхода воздуха, отсоедините воздуховод, и отодвиньте его в сторону.
- Отсоедините провода питания на разъеме датчика.
- Торцевым ключом на 10 отверните гайку на шпильке крепления датчика.
- Потяните его на себя, если не получается, подденьте плоской отверткой нижнюю часть корпуса датчика, и извлеките его из коробки передач.
- Установите на его место новый датчик, зафиксируйте его и подключите колодку проводов, предварительно смазав резиновый уплотнитель.
- Поставьте на место гофру воздуховода и закрепите ее хомутом.
- Подключите «массу» к аккумулятору.
Итог работы
Теперь нужно проверить работу датчика в движении. Запустите двигатель и проедьтесь. Обратите внимание на показания спидометра и одометра. Протестируйте автомобиль на ускорение, резко нажав на педаль акселератора. Если все работает в нормальном режиме, неисправность была удачно устранена.
1200 руб. за фотоотчёт
Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:
Если двигатель глохнет в режиме холостого хода, то, скорее всего, вам потребуется проверка нескольких датчиков (ДМРВ, ДПДЗ, РХХ, ДПКВ) дабы определить виновника. Ранее мы рассматривали методы проверки:
Теперь к этому списку добавится и проверка датчика скорости своими руками.
Этот датчик при неисправности передает ошибочные данные, что и приводит к нарушению работы не только двигателя, но и других узлов автомобиля. Измеритель скорости автомобиля (ДСА) отсылает сигналы на датчик, который контролирует работу мотора на холостых оборотах, а также, используя РРХ, управляет потоком воздуха, обходящим дроссельную заслонку. Чем больше скорость машины, тем больше частота этих сигналов.
Принцип работы датчика скорости

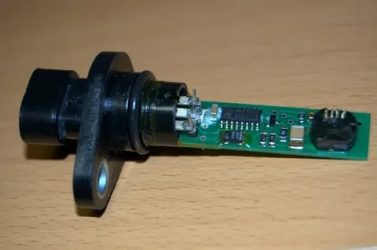

Устройство датчика скорости большинства современных автомобилей основано на эффекте Холла. В процессе его работы он передается на ЭБУ автомобиля частотно-импульсные сигналы через короткие промежутки времени. В частности, за один километр пути датчик передает около 6000 сигналов. При этом частота передачи импульсов прямо пропорциональна скорости движения. Электронный блок управления на основании частоты поступления сигналов автоматически вычисляет скорость передвижения машины. Для этого в нем заложена программа.
Непосредственно датчик скорости расположен рядом с коробкой передач, в частности, в механизме привода спидометра. Точное нахождение отличается у разных марок автомобилей.
Как определить, что датчик скорости не работает
Сразу стоит обратить внимание на такие признаки неисправности как:
- отсутствует стабильность холостого хода;
- неправильно функционирует или вообще не функционирует спидометр;
- увеличенный расход топлива;
- сниженная тяга двигателя.
Также бортовой компьютера может выдавать ошибку об отсутствии сигналов на ДСА. Естественно, если БК на машине установлен.

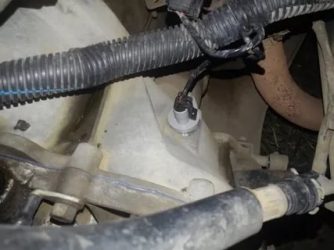

Расположение датчика скорости
Чаще всего неисправность вызывается разрывом цепи, поэтому, прежде всего, нужно продиагностировать ее целостность. В начале нужно отсоединить питание и осмотреть контакты на предмет окисления и грязи. Если она есть, то нужно зачистить контакты и нанести Литол.
Датчик скорости приора схема
Датчик скорости является неотъемлемым элементом топливной системы инжекторных двигателей. Его роль заключается в определении скорости вращения передних колес машины и передачи этой информации на контроллер. Он, в свою очередь, обрабатывает полученные данные, и на их основании регулирует качество, и количество топливной смеси, подаваемой в камеры сгорания.
В автомобилях Лада Приора датчик скорости имеет электронную конструкцию, представляющую собой пластиковый корпус цилиндрической формы со встроенным чувствительным элементом.
Датчик устанавливается в верхней части коробки переключения передач немного правее от выпускного коллектора.
Общая схема электрооборудования ВАЗ 2170 Приора (седан)
1.
Перечень элементов схемы электрических соединений жгута панели приборов автомобиля LADA 2170: 1, 2, 3 колодки жгута панели приборов к жгуту переднему; 4 колодка жгута панели приборов к жгуту заднему; 5 контакты колодки монтажного блока; 6 выключатель сигнала торможения; 7 комбинация приборов; 8 модуль управления светотехникой; 9 модуль надувной подушки безопасности водителя; 10 выключатель звукового сигнала; 11 колодка диагностики; 12 переключатель режимов бортового компьютера; 13 выключатель зажигания; 14, 15 колодки к блоку управления электроусилителем; 16 контроллер электропакета; 17 переключатель световой сигнализации; 18 переключатель стеклоочистителей; 19 моторедуктор распределения воздушного потока; 20 блок управления отопителем; 21 переключатель электродвигателя отопителя; 22 выключатель обогрева заднего стекла; 23 часы; 24, 25 колодки жгута панели приборов к радиоаппарату; 26 выключатель аварийной сигнализации; 27 плафон освещения вещевого ящика; 28 выключатель освещения вещевого ящика; 29 колодка жгута панели приборов к жгуту системы зажигания; 30 блок управления системы надувных подушек безопасности. * А1, А2, A3 точки заземления жгута панели приборов. Б колодка монтажного блока. Провода на данной схеме имеют буквенное обозначение цвета и обозначение номера элемента схемы, к которому присоединяется данный провод. Через дробь указывается номер контакта колодки.
Жгут панели приборов 2170 3724030.
Датчик скорости приора: описание и подробная инструкция замены
Датчик скорости Приора отличается от датчиков отечественных машин, выпущенных ранее, тем, что он является электронным, в то время как подобное оборудование, например, на «десятках», работает на основании эффекта Холла, в результате которого на контроллер передается сигнал определенного импульса и частоты. При этом частота сигнала является прямо пропорциональной скорости движения и в количественном выражении равняется приблизительно 6004 импульса на один километр пути.
Эта деталь с явными дефектами
Сигналы от датчика скорости, переданные на контроллер (через электронный блок, на Приоре), позволяют последнему использовать их значения для управления работой двигателя на холостом ходу. Кроме того, эти же сигналы используются одометром и спидометром, расположенными на приборной панели.
Датчик скорости важен для безопасности вождения
Датчик скорости — это важнейший элемент управления транспортным средством, за исправностью которого нужно постоянно следить, т. к. некорректное отображение скорости автомобиля чревато авариями и проблемами с контролирующими органами. Кроме того, неисправный элемент оборудования может привести к повышенному расходу топлива, что, согласитесь, экономически невыгодно.
На Приоре надежность датчика скорости оценивается как средняя. Возможные недостатки:
- Часто происходят окисления разъема и проводов вблизи этого элемента, что ведет к нестабильности вращения или остановке двигателя на холостом ходу
- Встречается заводской брак, когда корпус изделия выполняется недостаточно герметичным. В результате внутрь прибора попадают пары воды и масло, содержащиеся в среде коробки передач. Это влияет на пайку электронной схемы, которая выходит из строя.
- Стоит отметить и повреждения, получаемые этим элементом на большой скорости. Здесь можно говорить о деформациях пластмассы и выпадении металлического стерженька или о разрушениях в тросике спидометра, получаемых механическим путем. Последние можно предотвратить, смазывая тросик машинным маслом.
При неполадках с датчиком скорости, контроллер заносит в ОЗУ данные с кодом «24» и зажигает сигнал о необходимости проверки двигателя. Если же машина имеет проблемы с двигателем вхолостую, но сигнал «Check Engine» не горит — то проблемы могут быть с другим датчиком (массового расхода воздуха).
Проверка работы именно датчика скорости начинается с заземления на третьем контакте и напряжения питания (12 В) на контакте «1». Импульсные сигналы на втором контакте проводятся при скорости не менее пяти километров в час для ведущих колес.
Для изучения состояния второго контакта обычно используется осциллограф или мультиметр, для первого и третьего контакта можно использовать методику прозвонки.

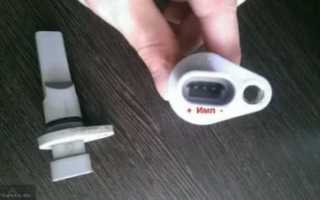

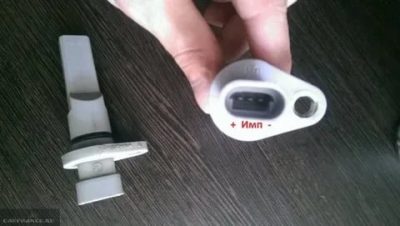

Контакт | Расшифровка |
1 | +12В |
2 | ДСА+ |
3 | 0В |
Детали от «Калины» не подходят для «Приоры»
Замена датчика скорости начинается с покупки запчасти. По внешнему виду датчик Приоры не очень отличается от деталей «Калины», но имеет серый цвет, несколько другой размер и другую «начинку», поэтому не всегда нужно слушать уверения продавцов о том, что эти элементы взаимозаменяемые.
Маркировка изделия обычно встречается в виде цифр 2170-3843010-02, но есть также модификации с последними цифрами 04 (для евро), поэтому перед покупкой нужно обязательно ознакомиться со схемой автомобиля. Установка датчика неподходящей конфигурации может привести к сбоям в ЭБУ, а также к неверным показаниям скорости.

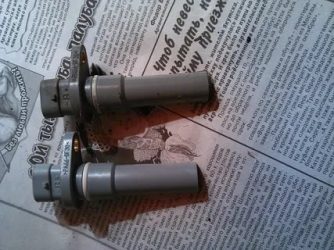

Новый датчик
Найти датчик скорости на таком автомобиле, как Приора достаточно просто — он расположен на коробке передач. Его внешний вид зависит от времени выпуска машины: на совсем старых авто он имеет вид болта, но не является для Приоры оригинальным, т. к. в начале производства на нее ставили части от более старых моделей.
В более поздних сборках присутствуют датчики, которые присоединяются с помощью защелок на корпусе.
Работы по замене займут несколько минут
Когда мы нашли, где находится датчик скорости, можно приступать к работам по его замене. Для работ понадобится накидной ключ на «10».
Начинать нужно с отсоединения клеммы минуса на аккумуляторной батарее, затем снимается шланг для подвода воздуха с патрубка на дроссельном узле, потом отжимается фиксатор, отсоединяется колодка (с проводами) от датчика скорости. Далее необходимо отвернуть гайку у шпильки на креплении датчика скорости и вынуть датчик скорости из коробки передач.
Установка данного элемента производится в обратном порядке и занимает для машины «Приора» несколько минут. В некоторых случаях не обязательно менять весь датчик, т.к. проблемы иногда могут быть связаны с повреждением резинового кольца в канавке на стержне датчика. Здесь можно обойтись просто заменой кольца.
Загрузка …
Вам также может понравиться
Не работает спидометр на Ладе Приора 8 и 16 клапанов: причины, ремонт
Автомобили компании АвтоВАЗ имеют невысокую цену, что зачастую приводит к снижению качества их сборки и раннему выходу из строя или повреждению некоторых компонентов.
Одной из самых распространенных проблем машин Лада Приора является выход из строя спидометра. Согласно правилам дорожного движения, ездить на автомобиле с неисправным спидометром запрещено, поэтому отремонтировать его необходимо в кратчайшие сроки.
В рамках данной статьи мы рассмотрим, что делать, если не работает спидометр на Ладе Приоре.
Симптомы выхода из строя спидометра на Приоре
Автомобильный спидометр необходим для измерения скорости, о чем известно каждому водителю. Из этого можно сделать вывод, что его выход из строя диагностируется при одной из следующих проблемах:
- При движении автомобиля стрелка спидометра не отклоняется от нуля;
- Спидометр неправильно определяет скорость автомобиля или отключается в процессе эксплуатации.
Наиболее часто приходить иметь дело со вторым вариантом выхода из строя спидометра.
Типичной проблемой для автомобилей Лада Приора является временный выход из строя спидометра, когда в процессе движения автомобиля стрелка опускается до нуля, загорается восклицательный знак на приборной панели и также отказывает электроусилитель руля. Спустя несколько минут проблема исчезает, и электроника автомобиля работает в прежнем режиме.
Обратите внимание: в автомобилях Лада Приора устанавливается электронный спидометр, вследствие чего имеется два варианта выхода из строя: механический или электронный, то есть сбой микропроцессора, управляющего устройством.
Не работает спидометр на Приоре: причины
Если спидометр на автомобиле Лада Приора не работает, первым делом следует убедиться, что проблема не связана с багами чипа, на котором он функционирует. За период эксплуатации КЭШ чипа может забиться информацией, из-за чего произойдет сбой спидометра. Чтобы обнулить установки чипа спидометра, необходимо сбросить «массу» с аккумуляторной батареи автомобиля и обесточить бортовую сеть автомобиля. Столь нехитрые манипуляции приведут к сбросу настроек запоминающих устройств, в том числе и чипа спидометра.
Когда обнуление чипа не помогает справиться с неисправностью спидометра, следует провести полную проверку цепи питания. Для этого потребуется:
- Проверить предохранительную пластину, установленную на плате предохранителей в цепи питания спидометра. Необходимый предохранитель обозначается «IG/METER»;
- Далее диагностируется исправность проводки на участке от датчика регистрации скорости до приборной панели. Часто на данном участке провода рвутся, пережимаются и получают другие дефекты, во многом из-за постоянной тряски автомобиля во время езды по не самым лучшим дорогам;
- Также во время проверки проводки обязательно необходимо осмотреть контакты в разъемах, которые могут придти в негодность из-за окисления и образования ржавчины. Не лишним будет зачистить контакты датчика и разъемы;
- Следующим шагом проверяем датчик контроля пройденного расстояния автомобиля. В сервисных центрах для его проверки используется диагностическое оборудование. Если диагностических приборов нет, можно проверить работу датчика, проехав несколько километров. Когда отсчет километров пробега продолжается, это говорит о работоспособности датчика.
На этом можно считать проверку цепи питания спидометра завершенной.
Если обнаружить проблему не получилось, возможно, неисправность связана с самой приборной панелью. Чтобы это проверить, потребуется извлечь печатную плату, на которой располагаются все приборы, и внимательно ее осмотреть на наличие повреждений, окисления, плавление, обрывы и другие дефекты. Эффективна проверка платы на специальном диагностическом стенде в сервисном центре. Когда с платой имеются проблемы, мастера могут ее восстановить.
Выше были рассмотрены электронные варианты выхода из строя, но также не стоит забывать, что возможной причиной не рабочего спидометра в Приоре является повреждение стрелки или ее механизмов. Чтобы в этом убедиться, необходимо разобрать прибор и осмотреть его на наличие дефектов или на их отсутствие.
Источник:
Почему на лада гранта, калина или приора не работает спидометр
Спидометр предназначен для определения мгновенной скорости транспортного средства. Если спидометр не работает, то ездить на автомобиле запрещено правилами дорожного движения. Статья посвящена решению проблемы, когда стрелка скорости автомобиля лежит на нуле, беспорядочно прыгает и дергается или ее показания неверные.
На автомобилях Лада Гранта, Лада Калина (2 и 1 поколения) и Лада Приора неисправности в работе спидометра решаются аналогичными способами.
Неисправность датчика скорости
Выход из строя датчика скорости (на схеме №11) является одной из причин нерабочего спидометра.
Датчик находится на коробке передач, где прикручен с помощью одного винта, к нему подходит три провода. На Лада Калина с двигателем 16кл найти датчик можно со стороны бачка омывателя.
С автомобиле с мотором 8 клапанном для доступа к датчику рекомендуется снять гофру воздушного фильтра двигателя.
Каталожный номер датчика может быть: 1118-3843010, 2170-3843010, 2170-3843010-02. Самый верный способ узнать, какой датчик скорости установлен на вашем автомобиле — снять его и посмотреть на артикул.
Однако не спешите покупать новый датчик, сначала проверьте контакт в штекере, может быть спидометр не работает по причине окисления контактов, либо проводка повреждена.
Также причиной неисправности датчика скорости может быть наличие на его поверхности металлической стружки или других посторонних частиц.
Автолюбители заметили, что в случае неисправности датчика скорости также не работает электроусилитель руля (руль становится очень легким, либо наоборот тяжелым) и загорается CheckEngine. Кроме этого появляются проблемы с оборотами (Е-Газ).
Если после замены датчика скорости спидометр все равно не работает, тогда возможно:
- датчик скорости оказался бракованным
- датчик скорости не подходит к данному автомобилю
- причина неисправности не в датчике скорости
Проверить предохранитель
Другой причиной нерабочего спидометра может быть перегоревший предохранитель F1 на 10А. Он отвечает за иммобилайзер, световые сигнализаторы и стрелочные указатели комбинации приборов, цепи выключателя и лампы света заднего хода, цепи указателей поворотов.
Неисправность в комбинация приборов
Нередко спидометр перестает работать по причине неисправности самой панели приборов. Самый простой способ проверить это — подключить на время заведомо рабочую панель. Также стоит проверить надежность контактов на тыльной стороне приборной панели. Также можно проверить показания скорости автомобиля на бортовом компьютере.
Если выполнялся тюнинг приборной панели (разбирали), то возможно в ходе работ повредился моторчик стрелки, либо стрелка скорости посажена слишком глубоко (стрелка задевает о накладку панели).
Сталкивались ли вы с проблемами спидометра? Каким способом вам удалось ее решить? Напомним, решение других неисправностей можно найти в категории ремонт и эксплуатация Лада Гранта, Лада Калина или Лада Приора.
Не работает спидометр на Лада Калина: причины, неисправности
Часто от владельцев автомобиля Лада Калина можно услышать то, что перестал работать спидометр. Наиболее распространенной причиной этого является неисправность датчика скорости. В результате стрелка спидометра может прыгать по шкале или же просто находиться в недвижимом состоянии. Также она может часто зависать.
Основные симптомы и причины поломки
Явные несовпадения спидометра и тахометра, к тому же, автомобиль едет на первой скорости!
Это происходит как во время движения, так и тогда, когда автомобиль просто стоит на месте. Чтобы такая неисправность дала о себе знать, не важно, сколько прошел автомобиль.
Датчик скорости
Благодаря электронике автомобиль может сам регулировать подачу топлива. Датчик работает на основе эффекта Холла. Он передает импульсы вращения от колеса на контролер. Если авто будет двигаться накатом, а скорость при этом будет не более 20 км. час, то система автоматически прекратит подачу топлива.
На Ладе Калина могут устанавливаться разные датчики. Они имеют одинаковые посадочные места, но при этом отличаются друг от друга. В том случае, когда на авто поломается датчик, то скорость транспортного средства невозможно будет измерять. Это также скажется и на ухудшении работы двигателя.
Артикулы
- 1118-3843010.
- 1118-3843010-02.
- 1118-3843010-04.
1118-3843010-04 — самый распространённый артикул датчика скорости.
Симптомы поломки датчика скорости
Менять датчик надо при таких неисправностях:
- Стрелка спидометра прыгает или замерла.
- Не считается километраж.
- Не работает усилитель руля.
- Стрелка, которая показывает уровень топлива в баке (объём бака на универсале), прыгает.
- Горит лампочка, которая говорит о том, что надо проверить мотор.
Способы ремонта
Еще одной причиной, по которой не работает датчик скорости, может быть влажный разъем. От этого контакты на нём начинают окисляться. Чтобы избежать этого, надо покрывать контакты герметиком.
Отложения грязи на датчике скорости, в таком случае рекомендуется ещё и проверка состояния масла в коробке передач
Также не рекомендуется сразу менять датчик скорости, когда обнаружится его неисправность. Изначально надо выявить причину неисправности. Все контакты почистить и проверить тестером устройство. Только после выявления точной причины неисправности его модно менять.
Замена датчика
Чтобы поменять датчик скорости не потребуется особых знаний. С такой работой может справиться каждый самостоятельно. Для этого надо:
- Выключить зажигание.
- Демонтировать воздушный фильтр.
- Отсоединить провода.
- Открутить крепление устройства. Демонтируем датчик скорости
- Поставить новый датчик.
Иногда может помочь простая зачистка контактов. В том случае, когда авто имеет восьмиклапанный мотор, то замена производится немного сложнее, чем на 16-клапанном. В таком случае придется снимать еще и гофру, которая крепится к фильтру. Сам датчик располагается на корпусе КПП.
Поломка самого спидометра (щиток приборов)
Не всегда датчик скорости может быть причиной того, что спидометр не работает. Причина может быть и в щитке приборов. Тут надо помнить, что отремонтировать его или заменить отдельно некоторые детали на нём невозможно. Его меняют только полностью.
Что собой представляет датчик скорости на «Приоре»
По асфальтовому шоссе мчится «Приора», на щитке приборов плавно движется стрелка спидометра, информируя водителя о темпе его продвижения. Все привыкли к этой картинке. Старые опытные водители помнят приводы спидометров старых автомобилей. Это был металлический тросик, вращающийся с определённой скоростью и приводящий в действие стрелку измерителя через систему шестерёнок. А как обстоит с этим делом на современной машине? В век повальной компьютеризации?
Электронный спидометр и основы его работы
Ещё до того момента, когда началась полная компьютеризация автомобилей, система указателя скорости передвижения была переведена на электронную основу. Система эта состоит из следующих элементов:
- Механизм привода в коробке переключения передач (КПП).
- Датчик (считыватель сигнала) скорости на КПП.
- Жгут проводов.
- Указатель скорости (спидометр) в комбинации приборов.
Хотя если быть точным, механизм привода оставался одинаковым как для тросикового указателя, так и для электронного. Вся соль была именно в датчике и спидометре. На основе эффекта Холла датчик считывает частоту импульсов и по проводу передаёт информацию на спидометр, где срабатывает система индукционного двигателя и приводит в действие стрелку указателя.
Особенности привода указателя скорости «Приоры»
Неудобство старой системы механизма вращения датчика или тросика было в пластмассовой шестерне, встроенной в коробку передач. В случае поломки или износа её зубьев, приходилось демонтировать КПП и полностью разбирать. На «Приоре» эту проблему решили по-новому. Теперь шестерня не входит в прямое соприкосновение с датчиком. Используя принцип Холла, датчик считывает частоту вращения по просвету в шестерне. Поэтому и сам считыватель имеет форму отличную от предыдущих моделей.
Важно! При замене устройства обязательно нужно найти и переписать каталожный номер датчика, для приобретения в магазине детали соответствующей марки.
Признаки неисправности датчика скорости «Приоры»
Конечно, самым явным признаком, сразу бросающимся в глаза, является остановка стрелки спидометра во время движения. Или, наоборот, стрелка показывает движение в тот момент, когда автомобиль стоит на месте. Это очень неприятное ощущение.
Внимание! Самым надёжным способом выявления этой поломки является компьютерная диагностика электронного блока управления (ЭБУ).
Но так как «Приора» это современный компьютеризированный автомобиль, все исполнительные механизмы и датчики ЭСУД (электронной системы управления двигателем) находятся под наблюдением этого «мозга». И в случае неисправности какого-либо узла загорается контрольная лампа «Чек Энджер». На панели приборов «Приоры» это жёлтый силуэт двигателя. Это обозначает, что необходимо поехать на сервис, и провести диагностику.
Очень важно! Даже если получилось устранить эту неисправность «Приоры», ехать на диагностику всё равно придётся, современный ЭБУ накапливает ошибки в памяти. И лучше стереть их аппаратно.
При всём при этом компьютер «Приоры» не всегда фиксирует эту неисправность. Вот характерный пример: датчик неисправен, но неисправен таким образом, что подаёт на панель необходимый сигнал. Стрелка работает нормально. Спидометр как полумеханический аппарат имеет меньше требований к точности сигнала. Однако сигнал на блок, идёт искажённым. Дело в том, что на заводе в ЭБУ встраивается определённый ограничитель скорости.
Получается такая картина: автомобиль запускается, прекрасно трогается с места, но на скорости в 20—25 км/час, начинает дёргаться, глохнуть, бензонасос работает с перебоями. В чём дело?
А оно именно в датчике скорости. И выявить это может только диагностика. Дело в том, что стрелка спидометра показывает вышеназванную скорость, однако, на «мозг» приходит сигнал о том, что машина за несколько секунд набрала скорость в 220 км/час. Считая датчик исправным, компьютер предпринимает действия по ограничению скорости.
То есть выключает топливный насос. Вот и вся разгадка. Однако увидеть её можно только на экране специального сканера.
Замена датчика скорости
Это в принципе одна из самых простых операций в ремонте системы ЭСУД. Она состоит всего лишь из нескольких приёмов и требует минимум инструмента, понадобятся только:
- Гаечный ключ или головка с воротком на 10.
- Фигурная отвёртка.
- Новый считыватель скорости.
- Маркер.
Для начала нужно поднять капот «Приоры». Датчик находится в коробке переключения передач на том же месте, где и находился вход тросика на предыдущих моделях ВАЗ. То есть доступ к нему удобен сверху.
Нужно снять воздушный патрубок между фильтром атмосферы и дроссельной заслонкой. Это всего два хомута, затянутых отвёрткой. После этого датчик вполне доступен. Поэтому необходимо снять с него разъём и проверить провода. При необходимости заизолировать.
После этого нужно выкрутить болт на 10, который держит фиксирующую пластину датчика. Отметить его положение. Вынуть старый и вставить новый, обратив внимание на резиновое кольцо. Поставить на место фиксатор считывателя и тщательно закрутить этот болт. Подключить разъём. Операция закончена. Проверить память компьютера на отсутствие ошибок, и можно отправляться в путь.
На видео «глюки» датчика скорости на «Приоре»:
Не работает спидометр на приоре? знакомая проблемка — Чини Машину!
Автомобили компании АвтоВАЗ имеют невысокую цену, что зачастую приводит к снижению качества их сборки и раннему выходу из строя или повреждению некоторых компонентов.
Одной из самых распространенных проблем машин Лада Приора является выход из строя спидометра. Согласно правилам дорожного движения, ездить на автомобиле с неисправным спидометром запрещено, поэтому отремонтировать его необходимо в кратчайшие сроки.
В рамках данной статьи мы рассмотрим, что делать, если не работает спидометр на Ладе Приоре.
На приоре перестал работать спидометр. Приора не работает спидометр причины
СимптомПриора не работает спидометр причины
Есть в режиме холостого хода на Приоре глохнет мотор, то следует проверить несколько датчиков. «Виновником» могут быть ДПКВ, ДМРВ, РХХ, ДАС или ДПДЗ. В этом обзоре мы расскажем про датчик скорости (ДСА).
Перед тем как менять этот компонент, его необходимо проверить. Находится ДСА в верхней части корпуса коробки передач.
Неисправный датчик передает ошибочную информацию, как результат, нарушается работа узлов Лада Приора, в том числе и двигателя. Вот как это происходит:
- ДСА посылает сигнал на компонент, отвечающий за работу двигателя в холостом режиме;
- Этот компонент работает вместе с РРХ, за счет которого осуществляется подача воздуха на дроссельную заслонку;
- Повышение скорости автомобиля способствует увеличению количества этих сигналов.
Проверка датчика скорости автомобиля (ДСА)
Проще всего выявить неисправность этого элемента будет владельцам Лада Приора с бортовым компьютером – на дисплее появится сообщение об отсутствии сигналов на датчик скорости. Без БК тоже можно понять, что в работе ДСА появились неисправности: на холостом ходу силовая установка работает нестабильно, сниженная тяга мотора, спидометр выдает неверные данные, повысился расход горючего. А теперь рассмотрим три способа проверки.
Обычно проверка проводится на снятом ДСА, в конце статьи представлена подробная инструкция по демонтажу этого компонента.
Первый способ (без снятия)
Лада Приора должна быть поднята таким образом, чтобы только одно колесо не стояло на поверхности. Контакты датчика необходимо соединить с вольтметром. Теперь переходим к поднятому колесу и начинаем вращать его. Если на тестере появилось напряжение и частота, значит датчик рабочий.
Второй способ (со снятием)
Демонтируем нужный нам компонент. При помощи вольтметра необходимо определить, где расположена клемма, отправляющая сигналы. Подключаем ее входящий контакт к измерителю, второй контакт вольтметра необходимо заземлить на кузов Лада Приора или ее мотор.
Вращайте ДСА, таким образом можно понять, присутствуют ли в рабочем цикле сигналы. При этом необходимо замерить выходное напряжение. Надеваем на ось ДСА кусок трубочки, крутить его необходимо примерно со скоростью 4 км/ч. С увеличение скорости вращения должны повышаться показатели частоты и напряжения на дисплее измерителя.
Третий способ
Здесь нам понадобится контролька. От нужного нам компонента следует отсоединить импульсную клемму. Запускаем зажигание и находим «минус» и «плюс» при помощи контрольки. Вывешиваем колесо Лада Приора как в первом методе проверки. Контролькой скрепляем сигнальный провод и вручную крутим колесо. На измерительном приборе должен гореть «минус» — это говорит о том, что ДСА работает исправно.
В качестве альтернативы можно взять простую лампочку с проводом. Проверить ДСА можно следующим образом: один конец подводится к плюсу АКБ, а другой – к сигнальному входу. Если при вращении колеса лампочка будет мигать, то неисправности следует искать в других узлах.
основные причины, способы ремонта и симптомы
Автомобили компании АвтоВАЗ имеют невысокую цену, что зачастую приводит к снижению качества их сборки и раннему выходу из строя или повреждению некоторых компонентов.
Одной из самых распространенных проблем машин Лада Приора является выход из строя спидометра. Согласно правилам дорожного движения, ездить на автомобиле с неисправным спидометром запрещено, поэтому отремонтировать его необходимо в кратчайшие сроки.
В рамках данной статьи мы рассмотрим, что делать, если не работает спидометр на Ладе Приоре.
3 способа проверить датчик скорости. Советы по проверке датчика скорости (ДСА) своими руками
Если двигатель глохнет в режиме холостого хода, то, скорее всего, вам потребуется проверка нескольких датчиков (ДМРВ, ДПДЗ, РХХ, ДПКВ) дабы определить виновника. Ранее мы рассматривали методы проверки:
Теперь к этому списку добавится и проверка датчика скорости своими руками.
Этот датчик при неисправности передает ошибочные данные, что и приводит к нарушению работы не только двигателя, но и других узлов автомобиля. Измеритель скорости автомобиля (ДСА) отсылает сигналы на датчик, который контролирует работу мотора на холостых оборотах, а также, используя РРХ, управляет потоком воздуха, обходящим дроссельную заслонку. Чем больше скорость машины, тем больше частота этих сигналов.
Проверка датчика скорости
Вначале нужно выяснить, есть ли заземление и напряжение 12 В в контактах. Эти контакты прозваниваются, а контакт с импульсными сигналами тестируется при кручении.
Напряжение между выводом и массой должно быть в диапазоне от 0,5 В до 10 В.
- Демонтируем датчик скорости.
- Используем вольтметр. Выясняем, какая клемма за что отвечает. Подсоединяем входящий контакт вольтметра к клемме, выводящей импульсные сигналы. Второй контакт вольтметра заземляем на двигатель или корпус машины.
- Вращая датчик скорости, определяем есть ли сигналы в рабочем цикле и замеряем выходное напряжение датчика. Дабы это сделать, можно надеть кусок трубочки на ось датчика (крутить со скоростью 3-5 км/ч.) Чем быстрее вы вращаете датчик, тем выше должно быть напряжение и частота в вольтметре.
- Устанавливаем машину на домкрат так, чтобы одно колесо не касалось поверхности земли.
- Соединяем контакты датчика с вольтметром.
- Вращаем колесо и диагностируем, появляется ли напряжение — если есть напряжение и частота в Гц, то датчик скорости работает.
- Отсоединяем от датчика импульсный провод.
- С помощью контрольки ищем «+» и «–» (предварительно включив зажигание).
- Одно колесо вывешиваем как в предыдущем способе.
- Соединяем контролькой в провод «Сигнал» и руками вращаем колесо. Если на контрольке горит «-«, то датчик скорости рабочий.
Если контрольки под рукой нет, то можно использовать провод с лампочкой. Проверка проводится так: подключаем одну строну провода к плюсу аккумулятора. Другой к разъему сигнал. При вращении, если датчик работает, то лампочка будет моргать.
Схема подключения
Проверка ДС тестером
- Поднимаем на домкрат машину, чтобы вывесить любое переднее колесо.
- Ищем пальцами привод датчика, который торчит из коробки.
- Ногой вращаем колесо.
Привод датчика скорости
Проверка привода ДС
Пальцами чувствуем, работает ли привод и работает ли он стабильно. Если все не так, то разбираем привод и обычно находим поврежденные зубья на шестернях.
Проверка ДС с язычковым переключателем
Датчик подает сигналы по типу прямоугольных импульсов. Цикл составляет 40-60%, а переключение происходит от 0 до 5 вольт или от 0 до напряжения аккумулятора.
Проверка индукционного ДС
Сигнал, который приходит от вращения колес, по сути, напоминает колебания волнового импульса. Поэтому напряжение меняется в зависимости от скорости вращения. Все происходит так же, как и на датчике угла поворота коленвала.
на наш канал в Яндекс.Дзене
Еще больше полезных советов в удобном формате
Подписаться
Не нашли ответ на свой вопрос?
Как проверить датчик скорости на приоре
Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:
Если двигатель глохнет в режиме холостого хода, то, скорее всего, вам потребуется проверка нескольких датчиков (ДМРВ, ДПДЗ, РХХ, ДПКВ) дабы определить виновника. Ранее мы рассматривали методы проверки:
Теперь к этому списку добавится и проверка датчика скорости своими руками.
Этот датчик при неисправности передает ошибочные данные, что и приводит к нарушению работы не только двигателя, но и других узлов автомобиля. Измеритель скорости автомобиля (ДСА) отсылает сигналы на датчик, который контролирует работу мотора на холостых оборотах, а также, используя РРХ, управляет потоком воздуха, обходящим дроссельную заслонку. Чем больше скорость машины, тем больше частота этих сигналов.
Способ 1 (проверка вольтметром)
- Демонтируем датчик скорости.
- Используем вольтметр. Выясняем, какая клемма за что отвечает. Подсоединяем входящий контакт вольтметра к клемме, выводящей импульсные сигналы. Второй контакт вольтметра заземляем на двигатель или корпус машины.
- Вращая датчик скорости, определяем есть ли сигналы в рабочем цикле и замеряем выходное напряжение датчика. Дабы это сделать, можно надеть кусок трубочки на ось датчика (крутить со скоростью 3-5 км/ч.) Чем быстрее вы вращаете датчик, тем выше должно быть напряжение и частота в вольтметре.
Способ 2 (не снимая с автомобиля)
- Устанавливаем машину на домкрат так, чтобы одно колесо не касалось поверхности земли.
- Соединяем контакты датчика с вольтметром.
- Вращаем колесо и диагностируем, появляется ли напряжение — если есть напряжение и частота в Гц, то датчик скорости работает.
Способ 3 (проверка контролькой или лампочкой)
- Отсоединяем от датчика импульсный провод.
- С помощью контрольки ищем «+» и «–» (предварительно включив зажигание).
- Одно колесо вывешиваем как в предыдущем способе.
- Соединяем контролькой в провод «Сигнал» и руками вращаем колесо. Если на контрольке горит «-«, то датчик скорости рабочий.
Проверка ДС тестером
Проверка привода датчика скорости
- Поднимаем на домкрат машину, чтобы вывесить любое переднее колесо.
- Ищем пальцами привод датчика, который торчит из коробки.
- Ногой вращаем колесо.
