В статье рассмотрим подтяжку рулевой рейки — важный аспект обслуживания автомобиля, влияющий на безопасность и комфорт вождения. Узнаете о причинах люфта в рулевом управлении и его влиянии на поведение автомобиля. Также предоставим пошаговую инструкцию по регулировке рулевой рейки, что позволит устранить проблему самостоятельно и сэкономить на сервисе.
Первые симптомы неисправности рулевого механизма
Любой рулевой механизм предназначен для передачи усилия от вращения рулевого колеса к перемещению тяг рулевой трапеции. Это должно происходить мгновенно, чтобы автомобиль мог реагировать на малейшие изменения положения руля. Производители стремятся минимизировать люфты в рулевом управлении, стремясь свести их к нулю.
Современные устройства действительно имеют беззазорную конструкцию. Однако со временем неизбежно происходит износ трущихся деталей, и даже самые качественные смазочные материалы не могут этому помешать. Автоматические регулировки также не всегда способны устранить проблему, и в сочленениях могут возникать люфты.
Любой люфт в конструкции, подверженной переменной нагрузке, обязательно приведет к появлению стуков. Это и является основным признаком прогрессирующей неисправности.
Источники стука могут находиться в различных частях изношенной рулевой системы:
- между шаровыми наконечниками и их обоймами в концевых шарнирах, а также в местах соединения тяг с рейкой рулевого механизма;
- ослабленные крепежные соединения, такие как рулевые рычаги и сошки, пальцы наконечников в проушинах, крепление корпуса рейки к кузову или подрамнику;
- ступичные подшипники и элементы подвески, которые не относятся непосредственно к рулевому управлению, но обеспечивают поворот управляемых колес;
- направляющие втулки в местах выхода рейки из корпуса;
- увеличенный зазор в подшипниках входного вала;
- люфт в зубчатом соединении ведущей шестерни и рейки.
Стуки могут возникать как при рулении, так и во время прямолинейного движения по неровной дороге, которая всегда присутствует, даже на самых гладких участках.
Чтобы определить зазор в доли миллиметра, не требуется сильного сотрясения подвески — достаточно небольшого отклонения, а стук всегда четко слышен на фоне общего акустического комфорта исправного автомобиля.

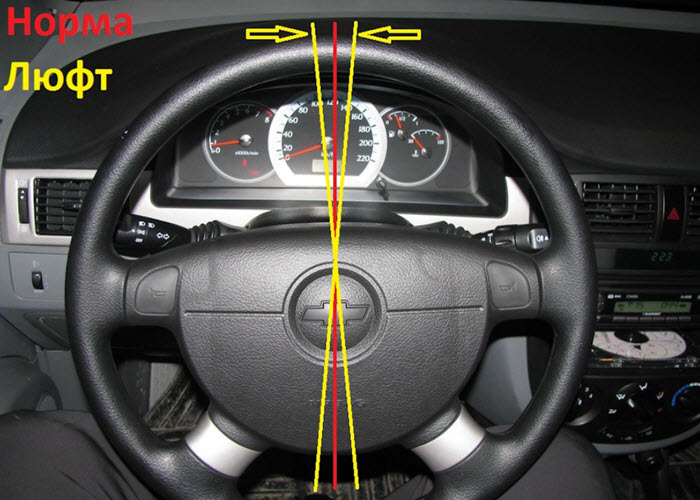

Вторым признаком проблемы станет увеличение углового свободного хода рулевого колеса. Это будет заметно при любом зазоре, но особенно раздражать начнет при его критическом увеличении.
Такое явление крайне опасно с точки зрения управляемости автомобиля. Машина может неадекватно реагировать на попытки объехать препятствие, а при попытке стабилизировать её в случае скольжения колес возникнут серьезные трудности.
Эксперты в области автосервиса подчеркивают, что правильная регулировка рулевой рейки является ключевым аспектом обеспечения безопасности и комфорта вождения. В первую очередь, важно определить наличие люфта в рулевом колесе, который может указывать на необходимость подтяжки. Для этого рекомендуется использовать специальный инструмент, позволяющий точно измерить уровень зазора.
После этого следует аккуратно ослабить крепежные болты рейки, чтобы избежать повреждений. Затем, с помощью динамометрического ключа, необходимо подтянуть рейку до рекомендованного производителем момента затяжки. Важно помнить, что чрезмерная затяжка может привести к быстрому износу деталей. Завершив процесс, эксперты советуют провести тест-драйв, чтобы убедиться в отсутствии посторонних звуков и правильной работе рулевого управления.
Особенности регулировки рулевой рейки
Регулировке, то есть ремонту без замены компонентов, подлежит только зазор в основном зацеплении входного вала с зубчатой рейкой. Однако это не всегда возможно, так как упоры рейки часто оснащены компенсационной пружиной. В некоторых случаях увеличение её натяжения может временно помочь избавиться от стуков.
| Этап | Действие | Описание |
|---|---|---|
| Подготовка | 1. Поднимите автомобиль | Используйте домкрат и подставки для обеспечения безопасности. |
| 2. Снимите колеса | Для лучшего доступа к рулевой рейке. | |
| 3. Отсоедините рулевые тяги | Открутите гайки крепления рулевых тяг к поворотным кулакам. | |
| 4. Очистите рейку | Удалите грязь и пыль с корпуса рулевой рейки. | |
| Регулировка | 1. Найдите регулировочный винт | Обычно расположен на корпусе рейки, под защитным колпачком. |
| 2. Ослабьте контргайку | Используйте ключ для ослабления контргайки регулировочного винта. | |
| 3. Затяните регулировочный винт | Поворачивайте винт по часовой стрелке небольшими шагами (на 1/8 — 1/4 оборота). | |
| 4. Проверьте люфт | Попробуйте покачать рулевую тягу рукой. Люфт должен уменьшиться, но не исчезнуть полностью. | |
| 5. Затяните контргайку | После достижения оптимального люфта, затяните контргайку. | |
| Проверка и сборка | 1. Проверьте рулевое управление | Покрутите руль из стороны в сторону. Не должно быть заеданий или чрезмерного усилия. |
| 2. Присоедините рулевые тяги | Установите рулевые тяги на место и затяните гайки. | |
| 3. Установите колеса | Закрепите колеса на автомобиле. | |
| 4. Опустите автомобиль | Аккуратно опустите автомобиль с домкрата. | |
| 5. Проведите тест-драйв | Проверьте поведение автомобиля на дороге. Руль должен быть информативным, без люфтов и заеданий. | |
| Важно! | Не перетягивайте! | Чрезмерное затягивание регулировочного винта может привести к быстрому износу деталей рейки и затруднению рулевого управления. |
| При сомнениях обратитесь к специалисту | Если вы не уверены в своих силах, лучше доверить эту работу профессионалам. |
Интересные факты
Вот несколько интересных фактов о подтягивании рулевой рейки:
-
Регулировка зазора: Подтягивание рулевой рейки позволяет уменьшить зазор между зубьями рейки и шестерни, что улучшает отзывчивость рулевого управления. Однако слишком сильное подтягивание может привести к заклиниванию механизма, что делает управление автомобилем опасным.
-
Инструменты и техника: Для правильной регулировки рулевой рейки часто требуется специальный инструмент, такой как динамометрический ключ. Это позволяет точно контролировать силу затяжки и избежать повреждения компонентов.
-
Симптомы неправильной регулировки: Если рулевая рейка неправильно подтянута, это может проявляться в виде стуков, люфта в рулевом колесе или неравномерного сопротивления при поворотах. Регулярная проверка и корректировка состояния рулевой рейки могут значительно повысить безопасность и комфорт вождения.
Как прыгает рулевой вал
Продольная компенсация люфта вала встречается довольно редко, так как он устанавливается на двух радиально-упорных подшипниках. Однако, если подшипники имеют коническую форму или конструкция позволяет изменять их положение вдоль оси вала, то можно избежать «прыжков» ведущей шестерни поперёк рейки с помощью регулировки. Это поможет компенсировать износ подшипников.
Крайне важно не перетягивать подшипники, так как это значительно сократит их срок службы и увеличит усилие, необходимое для поворота руля. Обычно подшипники входят в состав ремкомплектов и заменяются при проведении переборки.

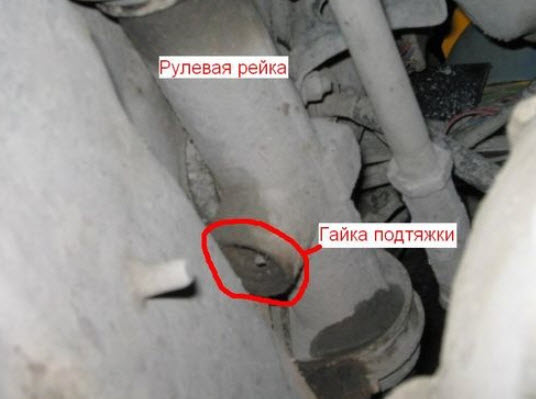

Где идет подтягивание рейки
Для устранения зазора между рейкой и ведущим валом с шестерней применяется перемещение скользящего упора, по которому рейка движется в своей центральной части.
Зазор может увеличиваться по следующим причинам:
- износ зубчатого зацепления рейки и шестерни;
- износ направляющих втулок, что приводит к свободному движению всей рейки;
- продавливание сухаря упора регулировочной гайки.
В первом случае подтягивание может быть особенно рискованным, так как величина зазора зависит от угла поворота руля. При движении прямо износ соединения будет максимальным, тогда как на краях он останется в исходном состоянии. Если затянуть в центральной части, в крайних положениях руль может начать подклинивать.
В остальных случаях регулировка возможна с сохранением эффекта на несколько тысяч километров пробега. Однако для достижения долговременного улучшения потребуется переборка или замена механизма.
Читайте также:

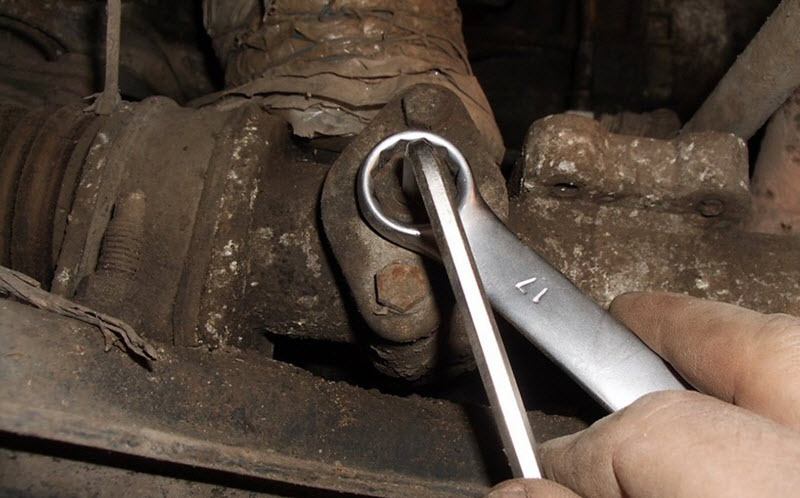

Как подтянуть
Автомобиль поднимается на подъёмнике или устанавливается на подставки до тех пор, пока управляемые колёса не окажутся полностью свободными.
- Если конструкция автомобиля это позволяет, необходимо удалить заглушку с регулировочного узла;
- С помощью специальных ключей ослабляется контргайка (если она имеется), после чего регулировочная гайка закручивается до тех пор, пока люфт в механизме не исчезнет;
- Для оценки зазора можно поворачивать колесо или вращать рулевое колесо;
- Не должно наблюдаться значительного увеличения сопротивления вращению в любом положении колёс, от одного упора до другого.
Не всегда удаётся найти баланс между наличием зазора и подклиниванием рейки. При наличии неравномерного зазора регулировка механизма становится невозможной, особенно если подобные настройки уже проводились несколько раз.
Как убрать люфт
Радикальным методом решения проблемы люфта является замена ремкомплекта механизма или рейки в сборе. Этот подход обеспечивает полное устранение зазоров и сохранение плавности вращения руля.
Попытка устранить люфты в реечном механизме с помощью простой регулировки может быть эффективной лишь в ограниченных случаях и на короткий срок. Рекомендуется проверять результат регулировки при выключенном двигателе, так как в противном случае трение будет компенсироваться усилителем руля.
Если ваш автомобиль имеет значительный пробег без ремонта, и при попытках регулировки не удается достичь баланса между высоким трением рейки и наличием люфтов, то оптимальным решением будет замена в сборе.
На рынке доступны как механизмы от производителей для вторичного рынка, так и восстановленные оригинальные изделия, прошедшие заводскую обработку.
Необходимые инструменты и материалы для работы
Перед тем как приступить к подтяжке рулевой рейки, важно подготовить все необходимые инструменты и материалы, чтобы работа прошла максимально эффективно и безопасно.
- Набор ключей и головок: Вам понадобятся как обычные, так и торцевые ключи различных размеров. Обычно используются ключи на 10, 12, 13 и 17 мм, в зависимости от модели автомобиля.
- Отвертки: Набор плоских и крестовых отверток поможет вам открутить различные крепления и элементы, которые могут мешать доступу к рулевой рейке.
- Динамометрический ключ: Этот инструмент необходим для обеспечения правильного момента затяжки болтов, что особенно важно для безопасности на дороге.
- Плоскогубцы: Используются для снятия и установки хомутов, а также для работы с проводами и шлангами.
- Ключ для регулировки рулевой рейки: Специальный инструмент, который может понадобиться для точной настройки рейки.
- Смазка: Используйте качественную смазку для обеспечения долговечности и плавности работы рулевой рейки после подтяжки.
- Очиститель: Специальные средства для очистки деталей помогут удалить грязь и старую смазку перед началом работы.
- Защитные перчатки и очки: Обязательно используйте средства индивидуальной защиты, чтобы избежать травм во время работы.
- Подъемник или домкрат: Для удобства доступа к рулевой рейке может понадобиться подъемник или домкрат, чтобы поднять автомобиль.
- Сервисная документация: Рекомендуется иметь под рукой руководство по ремонту вашего автомобиля, чтобы знать точные размеры и моменты затяжки.
Подготовив все вышеперечисленные инструменты и материалы, вы сможете значительно упростить процесс подтяжки рулевой рейки и избежать возможных проблем в ходе работы. Не забывайте о безопасности и следуйте инструкциям, чтобы обеспечить правильную и качественную настройку рулевого управления вашего автомобиля.
-
Читайте также:
Вопрос-ответ
Как определить, что рулевая рейка нуждается в подтяжке?
Признаки, указывающие на необходимость подтяжки рулевой рейки, включают люфт в рулевом колесе, неравномерное поведение автомобиля при движении, а также посторонние звуки при поворотах. Если вы заметили эти симптомы, стоит проверить состояние рейки.
Какие инструменты понадобятся для подтяжки рулевой рейки?
Для подтяжки рулевой рейки вам понадобятся стандартные инструменты, такие как набор ключей, отвертки, а также динамометрический ключ для точной настройки. Также может потребоваться домкрат и подставки для безопасного подъема автомобиля.
Можно ли самостоятельно подтянуть рулевую рейку, или лучше обратиться к специалисту?
Если у вас есть опыт работы с автомобилями и необходимый инструмент, вы можете попробовать подтянуть рулевую рейку самостоятельно. Однако, если вы не уверены в своих силах или не имеете достаточных знаний, лучше обратиться к специалисту, чтобы избежать возможных ошибок и обеспечить безопасность на дороге.
Советы
СОВЕТ №1
Перед началом работы обязательно ознакомьтесь с руководством пользователя вашего автомобиля. В нем могут быть указаны специфические рекомендации и процедуры, которые помогут избежать ошибок при подтягивании рулевой рейки.
СОВЕТ №2
Используйте качественные инструменты и запчасти. Некачественные детали могут привести к неправильной работе рулевой рейки и даже к аварийным ситуациям. Убедитесь, что все используемые гайки и болты соответствуют стандартам вашего автомобиля.
СОВЕТ №3
Не забывайте о безопасности. Работая с рулевой рейкой, убедитесь, что автомобиль надежно зафиксирован на подъемнике или домкрате, чтобы избежать травм. Также рекомендуется использовать защитные очки и перчатки.
СОВЕТ №4
После подтягивания рулевой рейки обязательно проверьте настройки развала-схождения колес. Неправильные настройки могут привести к неравномерному износу шин и ухудшению управляемости автомобиля.
