Как подключить магнитолу Pioneer по схеме и цветам проводов правильно

В статье рассмотрим процесс подключения магнитолы Pioneer, опираясь на схемы и цветовую кодировку проводов. Правильное подключение аудиосистемы обеспечивает качественное звучание и безопасность устройства. Предоставим пошаговую инструкцию по снятию старой магнитолы и установке новой, а также объясним, как подключить мобильный телефон к магнитоле Pioneer. Узнаете о распространенных неисправностях, которые могут возникнуть при установке и эксплуатации, что поможет избежать неприятностей и наслаждаться музыкой в дороге.

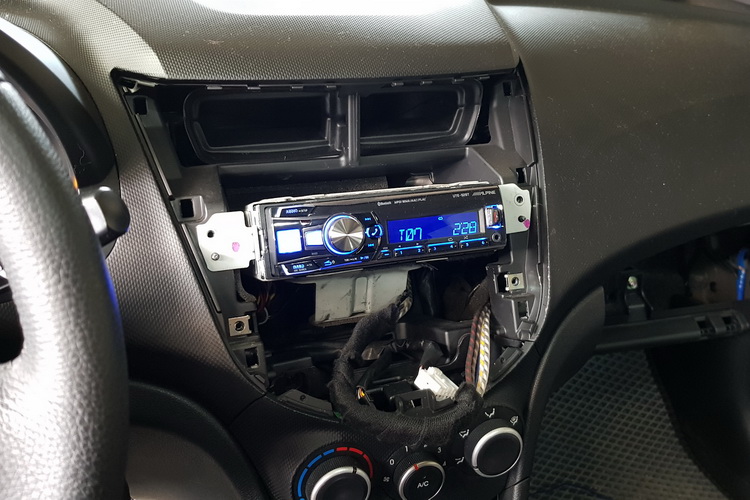

Демонтаж старой автомагнитолы

Итак, заветная магнитола готова к установке, и пришло время избавиться от старой аудиосистемы. На первый взгляд, этот процесс может показаться простым. В целом, так оно и есть. Однако есть несколько важных моментов, которые стоит учесть при демонтаже.

На заметку: Как снять магнитолу без специальных инструментов

Первым делом, чтобы избежать повреждений панели, нужно выяснить, как именно магнитола закреплена в своем месте.

В зависимости от типа аудиосистемы в автомобиле, выделяют несколько способов крепления:

• с помощью гибких металлических язычков;
• с использованием пластиковых клипс;
• с помощью винтового соединения.

Чаще всего, если речь идет о заводской магнитоле, используется последний вариант крепления. Производители, стремясь к эстетике, часто скрывают головки винтов или шурупов под пластиковыми колпачками. Демонтаж такой магнитолы не должен вызвать серьезных трудностей: достаточно открутить винты и аккуратно вытащить устройство.

Ситуация несколько иная, когда магнитола находится внутри металлического кожуха. В этом случае для её извлечения понадобятся специальные ключи. О их наличии обычно вспоминают только в момент, когда возникает необходимость. Тем не менее, такие ключи идут в комплекте с магнитолами данного типа.

Принцип крепления такой магнитолы несложен. На боковых стенках находятся гибкие металлические язычки с выступающими частями, которые входят в специальные выемки на кожухе, надежно фиксируя устройство.

Если ключа нет, можно воспользоваться двумя тонкими металлическими пластинами. Их нужно вставить между рамкой и магнитолой, отжав металлические язычки.

После этого аккуратно потяните магнитолу на себя, слегка поворачивая её в разные стороны. Следует отметить, что такие меры предосторожности со стороны производителей направлены на защиту от несанкционированного доступа.

Кроме того, магнитолы могут быть установлены с помощью пластиковых клипс. В этом случае важно избегать перекоса пластикового обрамления. Чтобы не повредить детали, клипсы следует освобождать постепенно и равномерно.

Полезно знать: Что такое интеркулер на дизельных двигателях: принцип работы и причины поломки

При любом способе крепления магнитолы, демонтаж следует проводить осторожно, чтобы не повредить соединительные провода и контакты.

Подключение магнитолы Pioneer требует внимательного подхода и знания схемы подключения проводов. Эксперты рекомендуют сначала ознакомиться с инструкцией, которая прилагается к устройству, так как в ней содержатся важные сведения о цветах проводов и их назначении. Обычно провода имеют стандартные цветовые коды: красный отвечает за питание, черный — за заземление, а остальные цвета обозначают динамики и дополнительные функции.

Перед началом работ важно отключить аккумулятор автомобиля для предотвращения короткого замыкания. Специалисты советуют использовать мультиметр для проверки проводов, чтобы избежать ошибок. Также стоит обратить внимание на качество соединений: использование изоленты или термоусадочных трубок поможет избежать проблем с контактами в будущем. Правильное подключение не только обеспечит качественный звук, но и продлит срок службы магнитолы.

Как установить магнитолу Pioneer

Таким образом, мы остановили свой выбор на автомагнитоле Pioneer. Следует подчеркнуть, что такие аудиосистемы завоевали значительную популярность среди россиян благодаря своим отличным техническим характеристикам и легкости установки.

Эта модель магнитолы полностью соответствует всем современным требованиям и стандартам, предъявляемым к аудиосистемам.

Давайте более детально рассмотрим все аспекты самостоятельной установки магнитолы в автомобиле.

Интересные факты

Вот несколько интересных фактов о подключении магнитол Pioneer по схеме и цветам проводов:

1. Стандарты цветовой кодировки: Большинство производителей автомобильных аудиосистем, включая Pioneer, придерживаются определенных стандартов цветовой кодировки проводов. Например, красный провод обычно отвечает за питание, черный — за заземление, а желтый — за постоянное питание. Знание этих стандартов может значительно упростить процесс подключения.

2. Адаптеры для подключения: Для упрощения установки магнитол в автомобили различных марок и моделей существуют специальные адаптеры, которые позволяют избежать необходимости резать оригинальные провода. Это не только ускоряет процесс установки, но и сохраняет заводскую проводку, что может быть полезно при продаже автомобиля.

3. Функция «памяти»: Многие магнитолы Pioneer имеют функцию, позволяющую сохранять настройки и радиостанции даже при отключении питания. Это достигается благодаря подключению желтого провода к постоянному источнику питания. Если этот провод не подключить, настройки будут сбрасываться при каждом выключении зажигания, что может быть неудобно для пользователей.

Эти факты могут помочь лучше понять процесс подключения магнитолы и избежать распространенных ошибок.

Маркировка проводов

Для упрощения установки любого электрооборудования провода окрашиваются в определенные цвета. Каждый цвет соответствует специфическим функциональным характеристикам проводов.

При подключении магнитолы важно в первую очередь следовать схеме подключения, которая обычно прилагается к устройству.

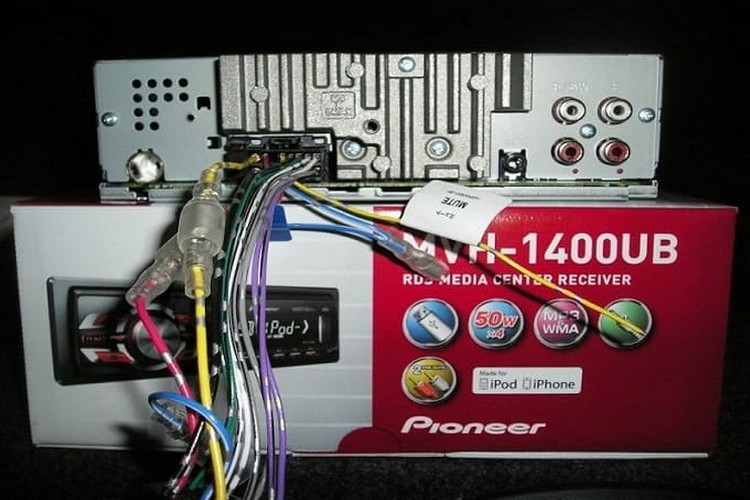

Кроме того, в комплекте с магнитолами Pioneer обычно находятся два контактных разъема, которые в народе называют «фишками». Каждая фишка содержит четыре пары контактов.

Одна из фишек предназначена для подачи питания, а другая — для подключения акустической системы. Если фишка отсутствует, не стоит расстраиваться — её можно легко приобрести в любом магазине автозапчастей.

Перед тем как приступить к подключению магнитолы к электросети автомобиля, необходимо разобраться в назначении каждого провода.

В большинстве случаев цветовая схема проводов магнитолы включает следующие цвета:

• красный;
• синий;
• желтый;
• черный;
• фиолетовый;
• белый;
• зеленый.

Красный провод обычно используется для питания магнитолы, когда зажигание включено.

Синий провод обозначает плюсовой контакт, который идет на антенну приемника.

Желтый провод является питающим и подает напряжение непосредственно от аккумулятора через предохранитель.

Черный провод указывает на массу.

Все остальные провода, в зависимости от модели магнитолы, отвечают за питание динамиков. Фиолетовый, белый, черный и зеленый провода относятся к питающим линиям.

Провода с аналогичной расцветкой и черной полосой указывают на их минусовую принадлежность.

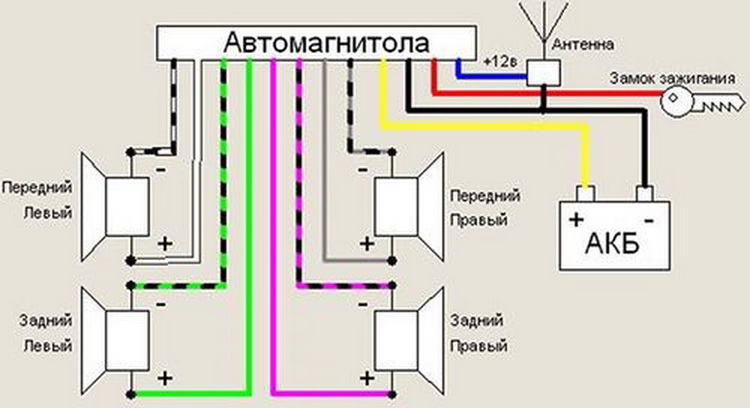

Схема подключения

Подключение магнитолы самостоятельно не должно вызвать значительных трудностей. Достаточно следовать приведенной ниже схеме и учитывать несколько рекомендаций.

Хотя процесс установки кажется простым, иногда возникают ситуации, когда сложно разобраться в расположении нужных контактов на разъеме магнитолы.

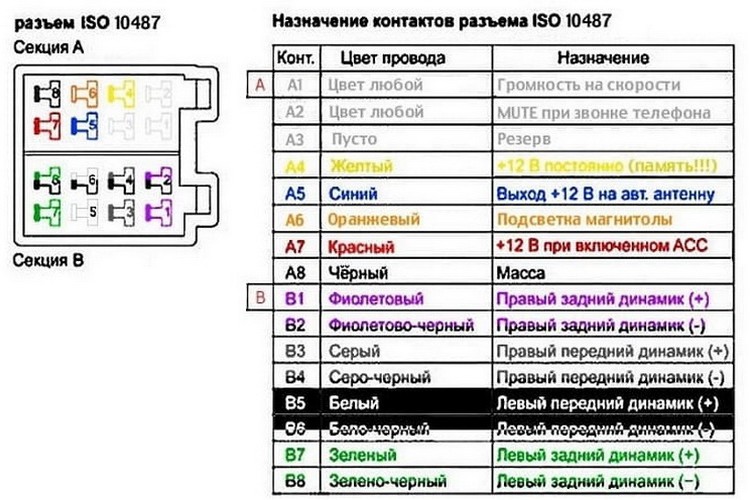

В таких случаях разумнее всего обратиться к наглядной схеме разъема Pioneer, где последовательно указаны все контакты. Каждое цифровое обозначение на схеме соответствует определенному цвету провода.

Обратите внимание: Как правильно приобрести подержанный автомобиль

Не забывайте, что при подключении проводов важно обеспечить их качественную изоляцию. Соседние провода не должны соприкасаться друг с другом токопроводящими частями.

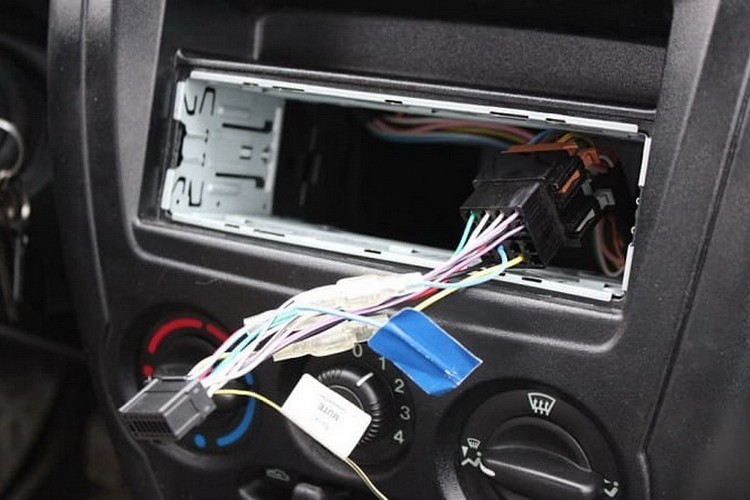

Монтаж 1 din магнитолы

Перед тем как перейти к особенностям установки различных автомагнитол, стоит сделать небольшой исторический обзор. В середине 80-х годов ведущие производители автомобильных аудиосистем пришли к выводу о необходимости унификации магнитол.

Проще говоря, они решили стандартизировать размеры этих устройств. В результате, вскоре был разработан стандарт DIN, который стал международным эталоном.

Ключевыми параметрами этого стандарта являются ширина и высота магнитолы. Стандарт 1 din имеет размеры 178×50 мм, в то время как 2 din отличается только высотой, которая составляет 100 мм.

Эти данные следует учитывать при выборе магнитолы.

Теперь рассмотрим ситуацию, когда требуется установить автомагнитолу формата 1 din. Этот стандарт считается наиболее распространённым, поэтому трудностей с установкой новой магнитолы возникнуть не должно. Обычно монтаж большинства штатных магнитол осуществляется в соответствии с форматом 1 din.

Тем не менее, может возникнуть ситуация, когда в консоли автомобиля предусмотрено гнездо формата 2 din. В таком случае, для установки магнитолы формата 1 din потребуется приобрести специальную переходную рамку.

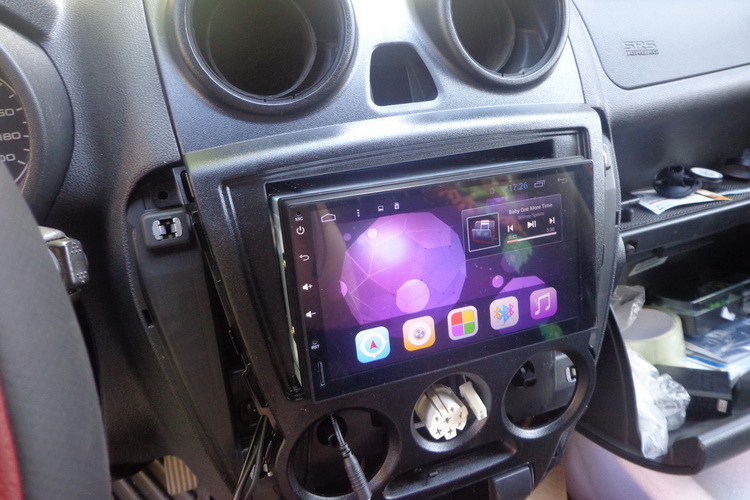

Монтаж 2 din магнитолы

Ситуация меняется, когда речь идет о замене старой магнитолы на модель формата 2 din. Установка такого устройства пройдет гладко, если предыдущая магнитола также имела аналогичный стандарт. В противном случае, вы можете столкнуться с рядом трудностей.

Прежде всего, при замене штатной магнитолы формата 1 din на 2 din потребуется обновить множество компонентов: центральную консоль, рамку и другие элементы.

Кроме того, в процессе этих работ вы неизбежно столкнетесь с различными нежелательными последствиями, которые могут негативно сказаться на визуальном восприятии интерьера вашего автомобиля.

Учитывая все вышесказанное, логично сделать вывод: выбирайте аудиосистему, соответствующую стандартам, установленным производителем вашего автомобиля.

Видео инструкция по подключению и настройке

Чтобы более подробно узнать о нюансах подключения автомагнитолы Пионер, перейдите по указанной ссылке. В видеообзоре рассматриваются ключевые этапы, важные моменты и советы по данной теме.

Как установить магнитолу. Устанавливаем магнитолу PIONEER MVH-S100UBG.

Как подключить телефон к Пионер

Представленный тип автомагнитолы не всегда удовлетворяет потребности своих пользователей. Например, подключение телефона к ней требует выполнения ряда действий. Давайте подробнее рассмотрим эту тему, так как она по-прежнему актуальна.

Для начала необходимо создать линейный вход. Наличие такого аналогового входа позволит подключать к магнитоле различные устройства, включая телефон. Рассмотрим один из самых распространенных способов установки линейного входа.

Как подключить телефон к магнитоле в автомобиле различными способами

Чтобы успешно выполнить эту задачу, следуйте следующей последовательности действий:

• найдите встроенный AUX вход;
• отключите контакты линейного входа;
• припаивайте к подводящим выводам разъем RCA, который в народе называют «тюльпан».

Если у вас возникли сомнения по поводу правильного выбора разъема, просто прикоснитесь к каждому из проводов.

В этот момент, при увеличении громкости, в динамиках должен появиться характерный нарастающий шум. Его наличие будет свидетельствовать о том, что вы движетесь в правильном направлении.

Подключение android к магнитоле pioneer 180UBG (Android wired)

Возможные проблемы и их решение

В процессе использования данной автомагнитолы могут возникать различные проблемы. Чаще всего их появление связано с неправильным подключением проводов или неисправностью внешних устройств. Кроме того, сбои в работе магнитолы могут быть вызваны проблемами с электропитанием.

Важно отметить, что практически каждая неисправность имеет свои характерные признаки, по которым можно определить её причину. Однако для устранения некоторых из этих проблем владельцу потребуется хотя бы базовое понимание электротехники и наличие определённых измерительных инструментов.

Давайте рассмотрим наиболее распространённые случаи неисправностей.

Не включается

Если после установки магнитолы она не реагирует, необходимо выполнить следующие шаги для диагностики:

• проверьте надежность соединений проводов;
• убедитесь в наличии питания;
• проверьте наличие заземления.

Если перечисленные действия не дали результата, потребуется провести более глубокую диагностику, которая включает:

• проверку дросселя и предохранителя L951;
• измерение напряжения на стабилизаторе Q952 (нормальное значение — 5В);
• проверку наличия управляющего сигнала на транзисторе Q609;
• тестирование работоспособности кварцевых генераторов MK/KK.

Если все эти проверки не выявили проблему, скорее всего, неисправность связана с микроконтроллером IC601/IC901.

Ремонт автомагнитолы. Не включается. Ремонт магнитолы. Pioneeir 1788.

Не выключается

Владельцы магнитол Пионер иногда сталкиваются с ситуацией, когда не могут отключить устройство. Однако решить эту проблему довольно просто, если учесть некоторые особенности таких магнитол.

Процесс отключения выглядит следующим образом:

• нажмите кнопку 2, чтобы открыть раздел Menu;
• выберите вкладку Sуstem;
• активируйте функцию PW SAVE;
• выключите магнитолу, нажав кнопку off.

После того как вы сохраните эти настройки, для отключения магнитолы вам будет достаточно нажать кнопку 1. Если настройки сбрасываются, например, при отключении аккумулятора и подобных ситуациях, вам нужно будет повторить указанный алгоритм.

Не выключается подсветка магнитолы

Настройка звука и эквалайзера

После успешного подключения магнитолы Pioneer к вашему автомобилю, следующим шагом является настройка звука и эквалайзера. Это позволит вам оптимизировать качество звучания в зависимости от ваших предпочтений и особенностей акустики автомобиля.

Основные параметры настройки звука

Магнитолы Pioneer предлагают множество параметров для настройки звука. Вот основные из них:

• Громкость: Регулировка общего уровня громкости звука. Обычно она находится на передней панели магнитолы или может быть настроена с помощью пульта дистанционного управления.
• Баланс: Позволяет регулировать уровень звука между левыми и правыми динамиками. Это особенно полезно, если у вас есть проблемы с акустикой в автомобиле.
• Фейдер: Настройка уровня звука между передними и задними динамиками. Это поможет создать более сбалансированное звучание в салоне автомобиля.
• Тембр: Регулировка низких (басов) и высоких (высоких частот) звуков. Это позволяет подстроить звучание под ваши предпочтения и тип музыки, которую вы слушаете.

Настройка эквалайзера

Эквалайзер — это мощный инструмент для настройки звука. В магнитолах Pioneer обычно присутствует графический или параметрический эквалайзер. Вот как его настроить:

1. Выбор предустановки: Многие магнитолы имеют предустановленные эквалайзерные настройки для различных стилей музыки (рок, поп, джаз и т.д.). Выберите ту, которая соответствует вашему музыкальному вкусу.
2. Ручная настройка: Если вы хотите более точную настройку, вы можете вручную регулировать уровни частот. Обычно эквалайзер имеет несколько полос, каждая из которых отвечает за определённый диапазон частот (например, 60 Гц, 1 кГц, 10 кГц и т.д.). Поднимайте или опускайте уровни в зависимости от ваших предпочтений.
3. Тестирование: После настройки эквалайзера обязательно протестируйте звук с разными треками. Это поможет вам понять, насколько хорошо звучит ваша система и нужно ли вносить дополнительные изменения.

Дополнительные функции

Некоторые модели магнитол Pioneer могут иметь дополнительные функции, такие как:

• Система DSP: Цифровая обработка сигнала, которая позволяет улучшить качество звука и адаптировать его под акустику вашего автомобиля.
• Автоматическая настройка: Некоторые магнитолы могут автоматически анализировать акустику автомобиля и предлагать оптимальные настройки звука.

Правильная настройка звука и эквалайзера значительно улучшит качество звучания вашей магнитолы Pioneer, сделает прослушивание музыки более приятным и комфортным. Не бойтесь экспериментировать с настройками, чтобы найти идеальный звук для себя!

Вопрос-ответ

Цвета проводов при подключении магнитолы?

Черный — провод массы, который крепится к кузову авто; красный — управляющий провод, подключается к прикуривателю; синий — управление сабвуфером и выдвижной антенной; оранжевый — отвечает за освещение, подключается к фарам.

Куда подключать красный и желтый провод на магнитоле?

Желтый силовой провод стандартно толще, чем остальные. Он подключается напрямую к клеммам аккумулятора. Красный провод идет на «плюс», черный – на «минус». Оранжевый кабель подключается к салонной подсветке, синий – к антенне, а сине-белый – к усилителю.

Что означает сине-белый провод на радиоприемнике Pioneer?

Сине-белый провод также часто называют проводом дистанционного управления или вспомогательным проводом. Важно отметить, что большинство жгутов проводов головных устройств также имеют одножильный синий провод, который служит для включения штатного усилителя или питания антенны.

Советы

СОВЕТ №1

Перед началом подключения магнитолы обязательно ознакомьтесь с инструкцией к вашему автомобилю и магнитоле. Это поможет избежать ошибок и обеспечит правильное подключение всех проводов.

СОВЕТ №2

При подключении проводов следуйте цветовой кодировке. Обычно производители используют стандартные цвета для различных функций (например, красный для питания, черный для заземления). Убедитесь, что вы правильно сопоставили провода, чтобы избежать короткого замыкания.

СОВЕТ №3

Используйте мультиметр для проверки проводов перед подключением. Это поможет убедиться, что вы работаете с правильными проводами и что они не повреждены, что может предотвратить возможные проблемы в будущем.

СОВЕТ №4

После завершения подключения проверьте работу магнитолы, прежде чем закрывать панель автомобиля. Убедитесь, что все функции работают корректно, и нет никаких посторонних шумов или проблем с качеством звука.
