В статье рассмотрим нумерацию цилиндров в автомобильных двигателях и схемы их расположения в популярных марках. Понимание нумерации и расположения цилиндров важно для диагностики и ремонта, а также для настройки системы зажигания и впрыска топлива. Знание порядка работы цилиндров поможет избежать ошибок при обслуживании и ремонте, что повысит надежность и эффективность двигателя.

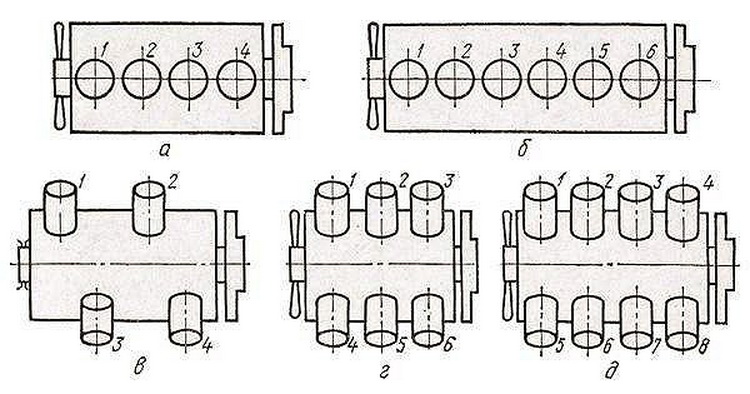

Как располагаются цилиндры в двигателях
Существует множество типов двигателей – от устаревших одно- и двухцилиндровых ДВС до классических рядных четырех- и шестицилиндровых моделей.
Статья по теме: Признаки, причины и последствия перегрева двигателя автомобиля
Более мощные двигатели оснащались V-образными блоками, которые могли включать восемь и более камер сгорания.
Эксперты в области автомобилестроения отмечают, что нумерация цилиндров в двигателе играет ключевую роль в его функционировании и обслуживании. В большинстве случаев цилиндры нумеруются с правой стороны двигателя, начиная с передней части автомобиля. Однако в некоторых моделях, например, у японских производителей, нумерация может начинаться с левой стороны.
Существует несколько видов расположения цилиндров: рядное, V-образное и оппозитное. Рядные двигатели имеют цилиндры, расположенные в одну линию, что обеспечивает простоту конструкции и легкость обслуживания. V-образные двигатели, имеющие два ряда цилиндров, обеспечивают более компактные размеры и большую мощность. Оппозитные двигатели, где цилиндры расположены напротив друг друга, характеризуются низким центром тяжести и хорошей устойчивостью.
Таким образом, правильная нумерация и понимание расположения цилиндров являются важными аспектами для механиков и инженеров, что позволяет эффективно диагностировать и устранять неисправности.
Рядное расположение
При линейном расположении цилиндров в блоке они располагаются в одном ряду. В такой конфигурации могут встречаться двигатели с двумя, тремя, четырьмя, пятью и даже шестью цилиндрами.
Двигатели с двумя и тремя цилиндрами в настоящее время устанавливаются на современные автомобили не так часто, хотя их популярность постепенно растет.
Это связано с внедрением современных систем приготовления топливной смеси и турбонаддува – например, турбированный двухцилиндровый двигатель хэтчбека Fiat 500. Трехцилиндровые рядные двигатели можно встретить на таких моделях, как «Деу Матиз», а также на многих других автомобилях.
Что касается рядных четырехцилиндровых двигателей, то они устанавливаются на большинстве легковых автомобилей – объем таких двигателей начинается от 1 литра, а самый крупный рядный ДВС достигает 2,4 литра и более.
Пятицилиндровые двигатели с линейным расположением начали появляться на серийных автомобилях в 70-х годах. Одними из первых стали дизельные модели Mercedes, которые начали устанавливать в 1974 году на автомобили кузова W123.
В 1976 году был представлен пятицилиндровый двигатель от Audi. С конца 80-х годов рядные пятерки уже никого не удивляли и успешно устанавливались на различные автомобили таких брендов, как Fiat, Volvo и многих других.

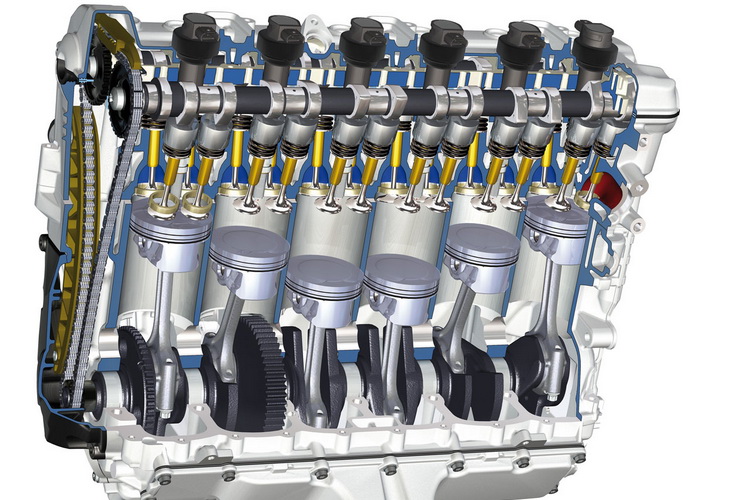

Рядные шестицилиндровые двигатели, которые пользовались большой популярностью в Европе в 80-х и 90-х годах, сегодня становятся редкостью.
Читайте также:
Что касается восьмицилиндровых моделей, то о них можно говорить лишь в историческом контексте – с такой компоновкой распрощались еще в 30-х годах.
Почему так произошло? С увеличением объемов двигателей возникали сложности с компоновкой. Например, разместить рядную восьмерку в переднеприводном автомобиле удалось лишь в двух случаях: на Austin Maxi 2200, который производился в 60-х, и на Volvo S80.
| Тип двигателя | Расположение цилиндров | Нумерация цилиндров (пример) |
|---|---|---|
| Рядный (L) | В один ряд | От маховика к передней части двигателя (1-2-3-4) |
| V-образный (V) | Под углом друг к другу | От маховика, сначала один ряд, затем другой (1-3-5-2-4-6) |
| Оппозитный (B) | Горизонтально, друг напротив друга | От маховика, сначала один ряд, затем другой (1-2-3-4) |
| W-образный (W) | В два ряда, образуя букву W | От маховика, поочередно из каждого ряда (1-2-3-4-5-6-7-8) |
| Роторный (Ванкель) | Отсутствуют цилиндры | Не применимо |
Интересные факты
Вот несколько интересных фактов о нумерации цилиндров и их расположении в двигателе:
-
Нумерация цилиндров: В большинстве двигателей внутреннего сгорания цилиндры нумеруются от радиатора к задней части автомобиля. Например, в рядных двигателях первый цилиндр обычно находится с левой стороны, а в V-образных двигателях нумерация может начинаться с одного из рядов, в зависимости от производителя. Это может варьироваться, поэтому всегда полезно проверять спецификации конкретного автомобиля.
-
Различные конфигурации: Цилиндры могут располагаться в различных конфигурациях, таких как рядные, V-образные и оппозитные. Например, в V-образных двигателях цилиндры расположены под углом друг к другу, что позволяет уменьшить размеры двигателя и улучшить его баланс. Оппозитные двигатели, такие как те, что используются в автомобилях Subaru, имеют цилиндры, расположенные горизонтально, что способствует низкому центру тяжести.
-
Симметричные и асимметричные двигатели: В некоторых современных двигателях, таких как W-образные двигатели, цилиндры могут быть расположены в более сложных конфигурациях. Например, двигатель Volkswagen W12 имеет 12 цилиндров, расположенных в двух V-образных рядах, что позволяет достичь высокой мощности при компактных размерах. Это также создает уникальные вызовы для нумерации и обслуживания цилиндров.
В два ряда
Как сократить и сделать компактнее большой рядный двигатель внутреннего сгорания?
Двигатель можно разделить на две части, разместив их рядом и подключив к одному коленчатому валу. Такие агрегаты имеют форму буквы «V».
В данной конфигурации камеры сгорания располагаются в два ряда под углом друг к другу. Этот тип конструкции пользуется большой популярностью среди производителей и занимает второе место после рядного четырехцилиндрового двигателя.
Наиболее распространенные модели имеют угол развала блока в 60 и 90 градусов. В такой компоновке можно встретить шести-, восьми- и двенадцатицилиндровые двигатели.
Первый такой силовой агрегат был представлен на Lancia Aurelia в 1950 году. Благодаря своим компактным размерам этот автомобиль быстро завоевал популярность среди водителей.
-
Читайте также:
Важно отметить: почему из выхлопной трубы автомобиля капает вода.

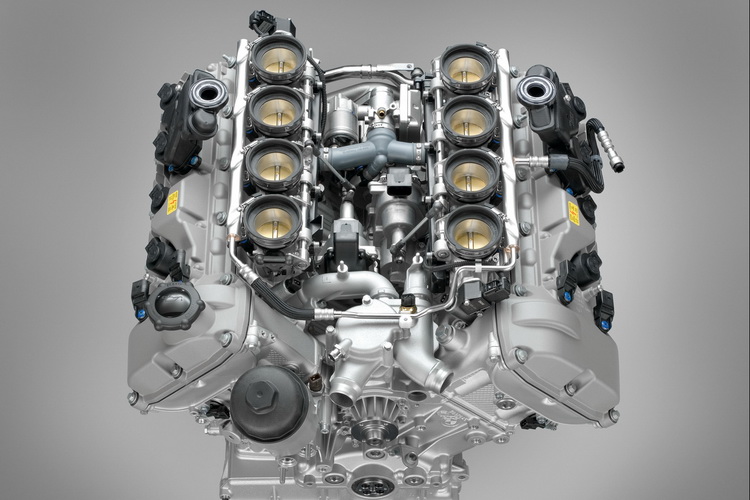

В данной конфигурации восемь камер сгорания располагаются по четыре в двух рядах. Это наиболее компактное решение для крупных двигателей внутреннего сгорания. Наибольший объем, зарегистрированный в истории автомобилестроения для такой V-формы, составил 13 литров. В случае с двенадцатью цилиндрами разница заключается лишь в их количестве.

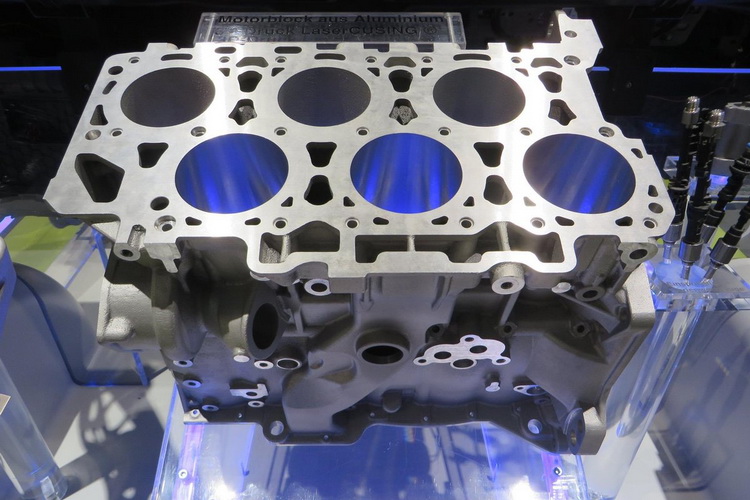

Со смещением
Конструкторы и инженеры стремились найти оптимальное решение для разработки мощного и компактного двигателя, подходящего для легковых автомобилей среднего класса. Двигатель со смещением представляет собой шестицилиндровый V-образный блок.
Цилиндры в этом двигателе расположены друг напротив друга в шахматном порядке. Шесть цилиндров, наклоненных под углом 15 градусов, формируют достаточно узкий и короткий агрегат. Ярким примером такого решения является VR6, который устанавливался на модели «Golf» от компании Фольксваген.

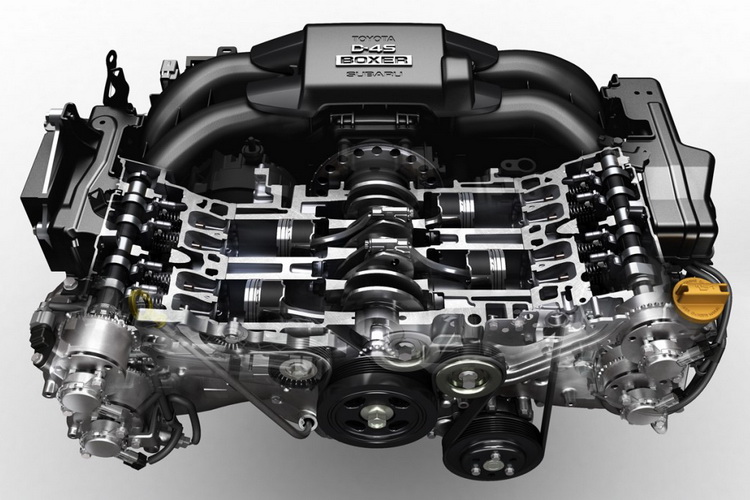

Оппозитный тип
Как известно, в V-образном двигателе угол развала между двумя рядами цилиндров составляет 90 или 60 градусов. Если же угол между ними равен 180 градусам, то речь идет об оппозитном двигателе.
В таких двигателях цилиндры располагаются напротив друг друга, горизонтально. Коленчатый вал в этих моделях общий и находится в центре, а поршни движутся от него.
Одной из первых конструкций подобного типа стала отечественная разработка, использовавшаяся при создании дирижабля «Россия». Несмотря на инновационную конструкцию двигателя внутреннего сгорания, дирижабль так и не смог подняться в воздух. Также стоит упомянуть французские двигатели от Gorbon-Brille.
-
Читайте также:
Интересно, что традиционный оппозитный мотор был разработан и запущен в производство Фердинандом Порше. Первая партия автомобилей «Жук» была оснащена именно такими двигателями в 1937 году.
Аналогичную конструкцию использовали и в моделях «Ford» A, C, F. В 1920 году баварская автомобильная компания предложила свою версию оппозитного двигателя.

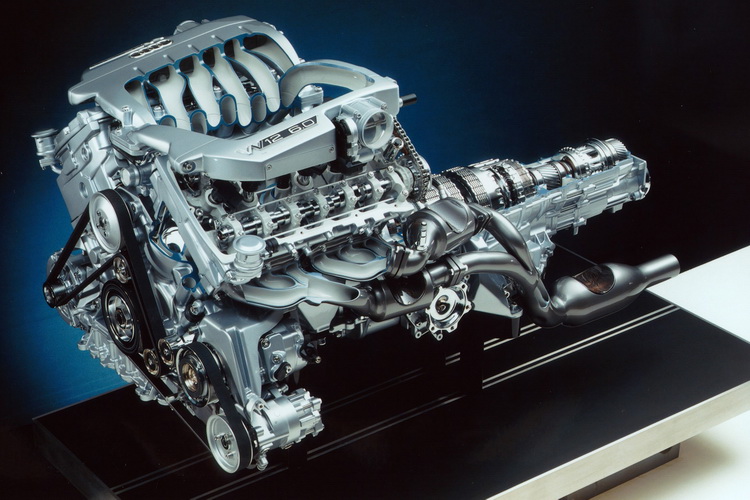

Моторы W
В этих двигателях объединены несколько камер сгорания с VR-расположением. Цилиндры в каждом ряду расположены под углом 15 градусов.
Оба ряда цилиндров имеют угол в 72 градуса. В случае восьмицилиндрового двигателя блок состоит из двух V-образных секций, которые располагаются под углом 72 градуса.
Нумерация цилиндров в разных типах ДВС
Что касается стандартов нумерации цилиндров в двигателях внутреннего сгорания, то их не существует. На порядок нумерации влияют несколько факторов:
- Тип трансмиссии;
- Конструкция двигателя, компоновка блока;
- Расположение агрегата под капотом (поперечное или продольное);
- Направление вращения.
В стандартных переднеприводных автомобилях с поперечно установленным двигателем нумерация начинается с стороны газораспределительного механизма. Первый цилиндр располагается рядом с ремнем ГРМ, а последующий идет по порядку до последнего, который находится ближе к коробке передач.
Примеры

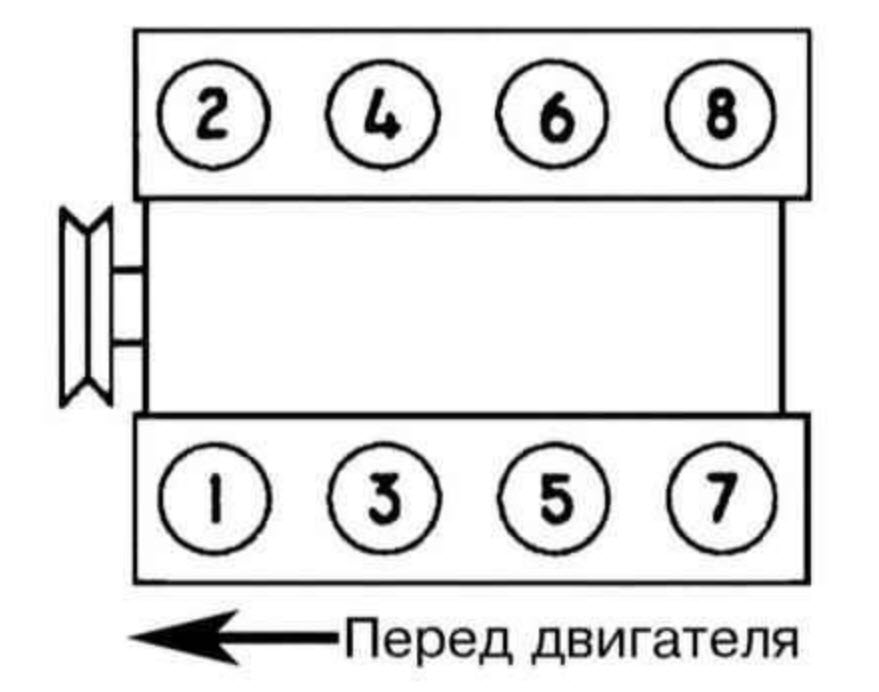

В многоцилиндровых V-образных моторах первый цилиндр располагается в ряду, который находится со стороны водителя.
В двигателях, произведенных в США, конфигурация камер сгорания и их нумерация могут варьироваться и не всегда следовать логическим схемам.
Например, в рядных четырех и шести цилиндровых двигателях первый цилиндр может находиться рядом с радиатором, в то время как на других моделях нумерация начинается со стороны салона. Если нумерация идет в обратном порядке, то первым считается цилиндр, расположенный ближе к салону.
Важно знать: Как избавиться от грыжи на колесах автомобиля и какие риски она несет
Французские производители автомобилей используют два уникальных метода для нумерации камер сгорания в своих двигателях.
- В рядных четырехцилиндровых моторах нумерация начинается от маховика.
- В случае V-образной шестицилиндровой конструкции, первые три цилиндра находятся в ряду, ближнем к радиатору, а последние три – в ряду, который ближе к салону.
Как определить порядок работы цилиндров
Существуют различные версии однотипных двигателей внутреннего сгорания, которые могут функционировать по разным схемам. Например, мотор ЗМЗ-402 работает в последовательности 1-2-4-3, в то время как ЗМЗ-406 использует другой порядок – 1-3-4-2.
Шестицилиндровые двигатели с рядным расположением цилиндров следуют схеме 1-5-3-6-2-4.
Что касается восьмицилиндровых двигателей, их порядок работы выглядит следующим образом – 1-5-4-8-6-3-7-2.
Тема достаточно обширная, поэтому не стесняйтесь делиться своим опытом или мнением в комментариях ниже.
Влияние расположения цилиндров на характеристики двигателя
Расположение цилиндров в двигателе оказывает значительное влияние на его характеристики, включая мощность, крутящий момент, экономичность и уровень вибрации. Существует несколько основных конфигураций, каждая из которых имеет свои преимущества и недостатки.
Одной из самых распространенных конфигураций является рядное расположение цилиндров. В таких двигателях цилиндры располагаются в один ряд, что позволяет добиться компактных размеров и облегчает конструкцию. Рядные двигатели обычно имеют 4, 6 или 8 цилиндров. Они обеспечивают хорошую балансировку и относительно низкий уровень вибрации, особенно в случае шестицилиндровых двигателей. Однако, рядные двигатели могут иметь ограничения по мощности из-за длины коленчатого вала и сложности в охлаждении.
Другой популярной конфигурацией является V-образное расположение цилиндров. В таких двигателях цилиндры расположены в двух рядах под углом, обычно 60 или 90 градусов. Это позволяет значительно сократить длину двигателя и улучшить его мощностные характеристики. V-образные двигатели часто используются в спортивных автомобилях и внедорожниках, так как они способны развивать высокий крутящий момент на низких оборотах. Однако, они могут быть более сложными в производстве и обслуживании, а также требуют более сложной системы охлаждения.
Существуют также оппозитные двигатели, где цилиндры расположены в два ряда, но в противоположных направлениях. Эта конфигурация обеспечивает отличную балансировку и низкий центр тяжести, что положительно сказывается на управляемости автомобиля. Оппозитные двигатели часто используются в автомобилях марки Subaru и некоторых моделях Porsche. Однако, их конструкция может быть более сложной и дорогой в производстве.
Кроме того, расположение цилиндров влияет на аэродинамические характеристики двигателя. Например, V-образные двигатели могут иметь более компактные размеры, что позволяет уменьшить лобовое сопротивление, в то время как рядные двигатели могут занимать больше места под капотом, что может негативно сказаться на аэродинамике автомобиля.
Также стоит отметить, что расположение цилиндров влияет на распределение веса автомобиля. Рядные двигатели, как правило, имеют более равномерное распределение веса, что способствует лучшей управляемости, в то время как V-образные и оппозитные двигатели могут смещать центр тяжести, что также необходимо учитывать при проектировании автомобиля.
В заключение, выбор конфигурации и расположения цилиндров в двигателе является важным аспектом, который влияет на его характеристики и поведение автомобиля в целом. Каждый тип имеет свои уникальные преимущества и недостатки, и выбор зависит от целей и требований конкретного автомобиля.
Вопрос-ответ
Как пронумеровать цилиндры двигателя?
В V-образном двигателе передний цилиндр обычно имеет номер 1. Однако существует два распространённых подхода: последовательная нумерация цилиндров в каждом ряду (например, 1-2-3-4 в левом ряду и 5-6-7-8 в правом ряду). Этот подход обычно используется в двигателях V8 Audi, Ford и Porsche.
Как правильно замерить цилиндр?
У каждого цилиндра имеется крепежное отверстие, в которое закручивается установочный винт и обеспечивает фиксацию ЦМС во врезном замке. Для того чтобы произвести правильный замер, вам необходимо вынуть ЦМС из тела замка и замерить расстояние от середины крепежного отверстия до края цилиндра в обе стороны.
Советы
СОВЕТ №1
Изучите схему расположения цилиндров вашего двигателя. Это поможет вам лучше понять, как работает двигатель и как нумеруются цилиндры в зависимости от типа двигателя (рядный, V-образный и т.д.).
СОВЕТ №2
Обратите внимание на стандартные правила нумерации цилиндров, которые могут различаться в зависимости от производителя. Например, в большинстве V-образных двигателей нумерация начинается с передней части двигателя и идет по порядку в сторону задней части.
СОВЕТ №3
При работе с двигателем всегда используйте официальные руководства и схемы от производителя. Это поможет избежать ошибок при ремонте и обслуживании, связанных с неправильной нумерацией цилиндров.
СОВЕТ №4
Если вы планируете модификацию или тюнинг двигателя, обязательно ознакомьтесь с тем, как изменения могут повлиять на работу цилиндров и их нумерацию. Это поможет избежать проблем с совместимостью и производительностью.
