Износ тормозных колодок, дисков и барабанов (причины быстрого износа деталей тормозной системы и их последствия)

Тормозная система автомобиля — ключевой элемент безопасности. Износ тормозных колодок, дисков и барабанов влияет на эффективность торможения. В статье рассмотрим основные причины быстрого износа этих деталей и предложим методы для самостоятельной оценки их состояния. Вы узнаете, как определить процент износа тормозных колодок и дисков, а также получите пошаговую инструкцию по их замене, что поможет поддерживать машину в исправном состоянии и обеспечивать безопасность на дороге.

Принцип работы тормозной системы в машине

Основной принцип функционирования тормозной системы заключается в создании трения между компонентами, которые надежно соединены с элементами подвески и частями, вращающимися вместе с колесами.

Эта сила, возникающая в процессе торможения, поглощает кинетическую энергию автомобиля, что приводит к уменьшению его скорости.

https://youtube.com/watch?v=pZNkTx_WAVU

Эксперты в области автомобильной техники отмечают, что износ тормозных колодок, дисков и барабанов может происходить по нескольким причинам. Во-первых, некачественные материалы, используемые в производстве тормозных компонентов, могут привести к их быстрому разрушению. Во-вторых, неправильная установка или несоответствие деталей могут вызвать неравномерное распределение нагрузки, что также ускоряет износ.

Кроме того, агрессивный стиль вождения, частые резкие торможения и перегрев тормозной системы значительно сокращают срок службы этих элементов. Неправильная регулировка тормозов и отсутствие регулярного технического обслуживания также способствуют преждевременному износу. Важно следить за состоянием тормозной системы и своевременно заменять изношенные детали, чтобы обеспечить безопасность на дороге.

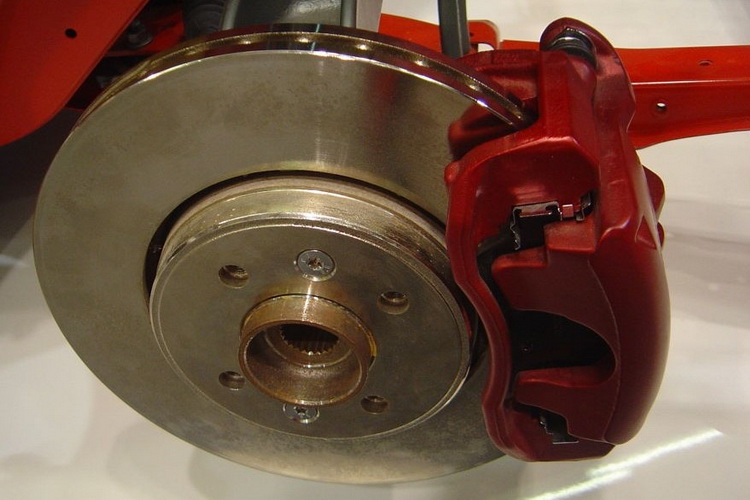

Дисковые тормоза

Тормозной механизм дискового типа включает в себя суппорт, который крепится к рычагам подвески с помощью различных элементов, и вращается совместно со ступицей колеса, а также тормозные колодки.

Когда давление в гидравлических тормозных цилиндрах, находящихся в суппорте, увеличивается, поршни начинают двигаться, поджимая колодки, которые охватывают тормозной диск с обеих сторон. Площадь колодок значительно меньше боковой площади диска, что означает, что они захватывают лишь небольшую его часть.

Количество цилиндров в суппорте может варьироваться в зависимости от необходимых характеристик торможения и других факторов, однако колодок всегда две, которые движутся навстречу друг другу.

Поджатие колодок может осуществляться либо цилиндрами, работающими в противоположных направлениях, либо с помощью плавающей скобы, где второй цилиндр не требуется.

Схема работы суппорта с плавающей конструкцией:

• 1 — скоба.
• 2 — направляющая.
• 3 — уплотнительное кольцо.
• 4 — суппорт с цилиндром.
• 5 — поршень.
• 6 — манжета.
• 7 — колодки.
• 8 — тормозной диск.
• 9 — тормозная жидкость.
• 10 — штуцер.

Суппорт с фиксированной конструкцией:

• 2 — болты крепления.
• 4 — суппорт с цилиндрами.
• 5 — поршни.
• 6 — уплотняющие манжеты.
• 7 — колодки.
• 8 — тормозной диск.
• 9 — тормозная жидкость.
• 10 — штуцер.

Дисковые тормоза обладают рядом преимуществ, что и объясняет их широкое использование в большинстве автомобилей:

1. Высокая эффективность охлаждения, так как диск практически полностью открыт для воздействия внешнего воздуха.
2. Простота и компактность конструкции.
3. Удобство в контроле состояния изношенных поверхностей колодок и дисков.
4. Возможность дополнительного охлаждения благодаря внутренней структуре диска и его перфорации.
5. Низкая чувствительность к загрязнениям и влаге благодаря хорошим условиям для самоочистки.

Для изготовления дисков чаще всего используется чугун, который обладает хорошими фрикционными свойствами и стабильностью, реже применяется сталь, а для спортивных автомобилей используются композитные материалы, способные выдерживать высокие температуры без потери прочности и формы.

Колодки состоят из стальной основы, на которую специальным клеем и отформованными шипами прикреплены фрикционные накладки, созданные на основе многолетних исследований.

Задача заключается в нахождении компромисса между множеством противоречивых характеристик, таких как высокий коэффициент трения по чугуну и стали, износостойкость, защита дисков от износа, температурная стабильность и минимизация акустического шума.

Тормозные диски TRW и TEXTAR — сравниваем популярных производителей

Интересные факты

Вот несколько интересных фактов о причинах быстрого износа тормозных колодок, дисков и барабанов:

1. Стиль вождения: Агрессивное вождение, включая резкие ускорения и торможения, значительно увеличивает износ тормозных компонентов. Водители, которые часто используют тормоза для замедления на высоких скоростях, могут столкнуться с более быстрым износом колодок и дисков.

2. Качество материалов: Использование низкокачественных тормозных колодок и дисков может привести к их быстрому износу. Например, колодки, содержащие абразивные материалы, могут быстрее стирать тормозные диски, что приводит к необходимости их замены.

3. Неправильная установка и регулировка: Неправильная установка тормозных компонентов или несоответствующая регулировка тормозной системы могут вызвать неравномерный износ. Например, если тормозные колодки не полностью прилегают к диску, это может привести к перегреву и ускоренному износу как колодок, так и дисков.

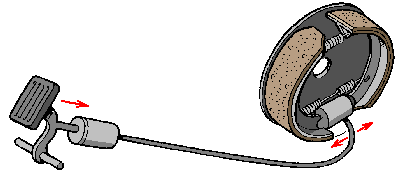

Барабанные тормоза

В состав тормозной системы входят тормозные барабаны, представляющие собой закрытые с одной стороны цилиндры, а также тормозные колодки, которые взаимодействуют с их внутренней поверхностью.

Внутри барабанов располагаются рабочие гидравлические цилиндры. При нажатии на тормозную педаль они раздвигают колодки, прижимая их к барабанам. Площадь колодок немного меньше внутренней цилиндрической поверхности барабана.

Использование таких тормозных механизмов имеет свои ограничения, обусловленные рядом принципиальных недостатков:

• недостаточная эффективность охлаждения, так как колодки работают в замкнутом пространстве;
• низкая устойчивость накладок к воздействию воды, попадающей внутрь тормозной системы;
• значительные размеры и вес всей конструкции.

Тем не менее, барабанные тормоза обладают и определенными преимуществами, такими как высокая устойчивость к загрязнениям, длительный срок службы и простота в производстве.

Почему тормозные колодки, диски и барабаны изнашиваются

Трение, играющее ключевую роль в эффективности тормозов, обладает четкой физической природой. Оно представляет собой взаимодействие мельчайших неровностей и шероховатостей на трущихся поверхностях, что не всегда проходит без последствий для этих материалов.

Эти последствия становятся более значительными с увеличением коэффициента трения, то есть когда автомобиль останавливается быстрее. В результате возникает необходимость находить баланс между качеством торможения и сроком службы компонентов.

На основе многолетнего опыта были выбраны материалы для накладок и дисков так, чтобы стандартный диск мог выдержать три-четыре комплекта колодок. Это оптимальное решение с точки зрения соотношения цены на массивный и дорогой диск и стоимости относительно недорогих колодок, которые считаются расходными материалами.

Тормозные Диски и Тормозные Колодки через 40 000 км пробега автомобиля

Причины быстрого износа

Сокращение срока службы тормозных фрикционных элементов обусловлено рядом факторов.

1. Стиль вождения. Естественно, что при частом нажатии на тормоза износ происходит быстрее, особенно если тормоза не успевают остыть.
2. Различия в характеристиках материалов. Не всегда при замене дисков (или барабанов) и колодок устанавливаются идентичные детали, как на заводе. Диски могут быть изготовлены из чугуна с различной твердостью и содержанием углерода, а колодки могут производиться по разным технологиям, включая как традиционные безасбестовые материалы, так и с добавлением металлов или органических волокон. В результате, при одинаковой эффективности, в различных комбинациях может потребоваться более частая замена колодок или дисков.
3. Попадание загрязнений на рабочие поверхности. Песок и пыль действуют как абразивные вещества, что ускоряет процесс износа.

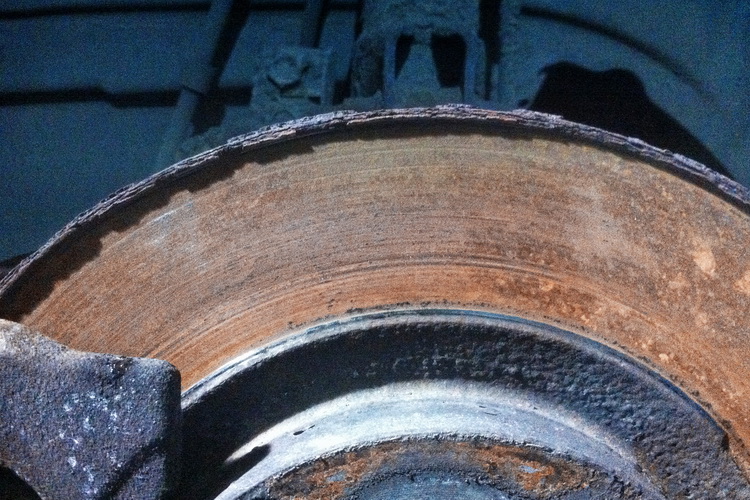

4. Коррозия дисков и ухудшение состояния накладок. Это может происходить как из-за редкого использования тормозов, так и из-за частых перегревов.
5. Проблемы с направляющим механизмом тормоза. В этом случае колодки будут прижиматься неравномерно, что приведет к одностороннему износу.
6. Неисправности ступичных подшипников, когда люфт колеса вызывает постоянное соприкосновение колодок с диском.
7. Нарушения в соблюдении зазоров. Игнорирование регулировок барабанных тормозов или заедание поршней в дисковых тормозах.

Как видно, ускоренный износ может возникать как по естественным причинам, так и из-за невнимательности водителя.

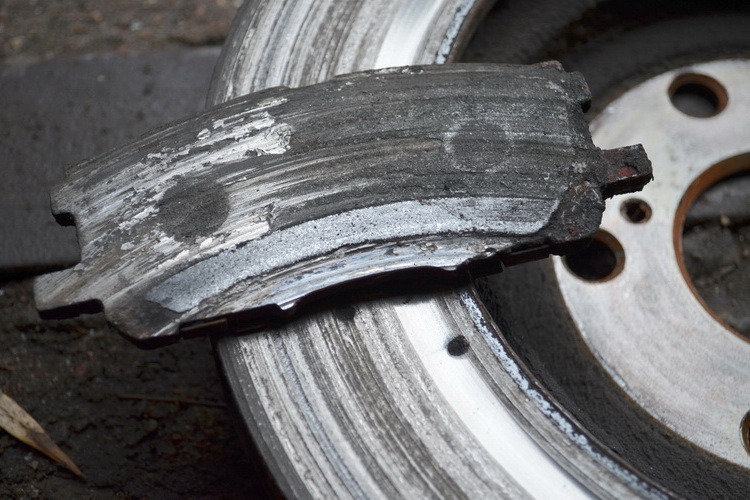

Почему появляется неравномерный износ деталей

Наиболее распространенной причиной данной проблемы является внутренняя коррозия поршней и цилиндров в гидравлическом приводе, особенно в многопоршневых системах. Также нередко наблюдаются случаи закисания в направляющем механизме суппорта.

В результате скоба может перекоситься, что приводит к неравномерному прижатию колодок — одна сторона прижимается сильнее, чем другая. Для устранения этой неисправности необходимо разобрать суппорт, провести его очистку и смазку, при этом важно избегать попадания смазочных материалов на фрикционные поверхности. Однако более целесообразным решением будет замена изношенных деталей.

Замена пыльника тормозного суппорта Ауди А6 С5, Пассат Б5

Чем опасен износ деталей тормозной системы

Когда детали тормозной системы достигают критических размеров, их эффективность значительно снижается. Это может не сразу бросаться в глаза благодаря запасам, заложенным в систему. Однако в этом кроется определённая опасность: тормоза могут внезапно выйти из строя, что приведёт к серьёзным последствиям.

При максимальном ходе тормозных колодок и недопустимом износе поршни могут выдвигаться слишком далеко из цилиндров, попадая на корродированные участки, которые ранее не использовались. Это увеличивает риск заклинивания, что может вызвать резкое ухудшение износа и полный отказ тормозов.

Это положение дел усугубляется, если толщина тормозного диска опускается ниже допустимого уровня. У каждого автомобиля есть свои стандарты по минимальным размерам, которые необходимо проверять во время каждого планового технического обслуживания.

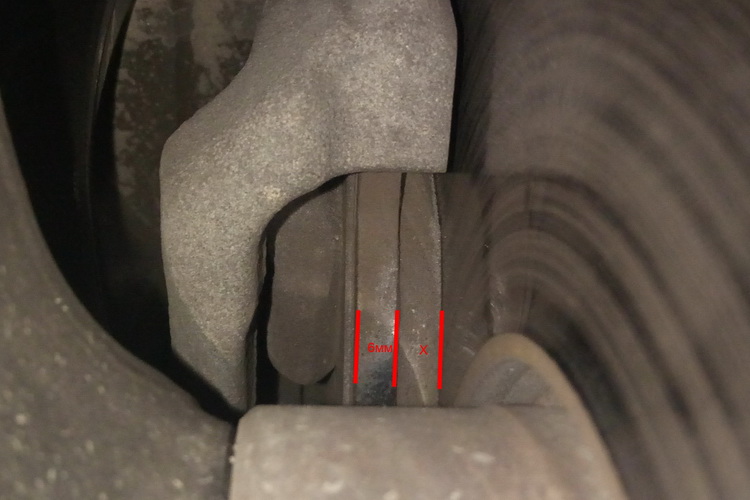

Проверка колодок без снятия колеса

Не всегда удается выполнить эту процедуру без снятия колеса. Диск должен иметь достаточное расстояние между спицами, чтобы обеспечить возможность визуального контроля. В некоторых случаях может понадобиться зеркало и фонарик.

Если обратить внимание на область соприкосновения колодки с диском, то при хорошем освещении можно увидеть, сколько фрикционной накладки осталось на колодке.

Как правило, предельное значение составляет 2-3 мм. Продолжать движение с таким износом уже небезопасно. Лучше не доводить до этого уровня, так как при оставшихся 4 мм колодки следует заменить.

Ситуация усложняется тем, что оценить состояние внутренней колодки, которая скрыта под суппортом, практически невозможно.

Если даже ее удастся увидеть с торца диска, это не даст полной картины, так как износ происходит неравномерно, и эта зона может быть скрыта образовавшимся при износе бортиком на краю диска. Таким образом, изучение только внешней колодки не даст нужной информации при неравномерном износе.

К счастью, многие производители автомобилей оснащают свои модели электронными или акустическими индикаторами предельного износа. Это означает, что колодка начинает издавать характерный скрип или загорается индикатор на приборной панели.

Толщина тормозных дисков — как измерить и какой она должна быть на дисках Ауди А6 С5

Рекомендации по замене тормозных колодок

Конструкция тормозных систем автомобилей имеет много общего, поэтому можно выделить несколько ключевых аспектов их обслуживания.

1. Колодки следует заменять комплектами на одной оси. Замена по одной колодке при неравномерном износе недопустима.
2. При установке новых колодок необходимо обработать специальным высокотемпературным составом все направляющие элементы.
3. Обязательно проверьте, как свободно перемещаются поршни в гидроцилиндрах.
4. Если диск изношен неравномерно или его геометрия вышла за пределы нормы, его нужно заменить безоговорочно.
5. При раздвигании поршней для установки новых колодок следует обеспечить свободный подъем уровня жидкости в бачке главного цилиндра, а затем довести уровень до необходимого.
6. После установки колодок первое нажатие на тормоза может привести к провалу педали, поэтому не стоит трогаться с места, не нажав на тормоз несколько раз.
7. В начале эксплуатации новые колодки будут прирабатываться, поэтому полная эффективность тормозов не восстановится сразу.
8. Барабанные механизмы на задней оси потребуют регулировки ручного тормоза.

В обслуживании тормозной системы нет мелочей. Не стоит полагаться на то, что замена колодок решит все проблемы.

В особенно сложных случаях может потребоваться полное обновление всех компонентов системы, включая шланги и рабочую жидкость, а также замену суппортов, даже если это обойдется в значительную сумму. Последствия игнорирования этих моментов могут оказаться гораздо более затратными.

Как заменить передние тормозные колодки Ауди А6 С5

Влияние стиля вождения на износ тормозной системы

Стиль вождения является одним из ключевых факторов, влияющих на износ тормозной системы автомобиля. Водители, применяющие агрессивные методы управления транспортным средством, значительно увеличивают нагрузку на тормоза, что приводит к их более быстрому износу. Рассмотрим подробнее, как различные аспекты стиля вождения могут сказаться на состоянии тормозных колодок, дисков и барабанов.

1. Резкое торможение: Частое применение резкого торможения, особенно на высоких скоростях, создает значительное трение между тормозными колодками и дисками или барабанами. Это приводит к быстрому нагреву и, как следствие, к ускоренному износу материалов. В результате колодки могут терять свою эффективность, а диски и барабаны могут подвергаться деформации.

2. Частые остановки и старты: В условиях городского движения, где требуется постоянное торможение и ускорение, тормозная система испытывает повышенные нагрузки. Водители, которые часто останавливаются и вновь начинают движение, подвергают тормоза дополнительному износу. Это особенно актуально для автомобилей с автоматической трансмиссией, где тормоза могут использоваться более активно.

3. Неправильное использование тормозов: Некоторые водители могут неправильно использовать тормоза, например, тормозить двигателем вместо того, чтобы использовать тормоза. Это может привести к неравномерному износу тормозных колодок и дисков. Также стоит отметить, что использование тормозов на скользкой или мокрой дороге может привести к их перегреву и снижению эффективности.

4. Перегрузка автомобиля: Перевозка тяжелых грузов или превышение допустимой нагрузки на автомобиль также негативно сказывается на тормозной системе. В таких условиях тормоза должны работать с повышенной нагрузкой, что приводит к их быстрому износу. Водители, которые часто перевозят тяжелые грузы, должны быть особенно внимательны к состоянию тормозов и регулярно проверять их.

5. Неправильная настройка тормозов: Если тормоза неправильно отрегулированы или установлены, это может привести к неравномерному износу. Например, если тормозные колодки не полностью контактируют с дисками или барабанами, это может вызвать их перегрев и преждевременный выход из строя. Регулярная проверка и обслуживание тормозной системы помогут избежать подобных проблем.

Таким образом, стиль вождения играет важную роль в износе тормозной системы. Водители, стремящиеся продлить срок службы своих тормозных колодок, дисков и барабанов, должны учитывать вышеописанные факторы и стараться избегать агрессивного вождения, а также следить за состоянием тормозов и их настройкой.

Вопрос-ответ

Почему быстро стираются тормозные колодки?

Больший износ внутренней колодки, чем внешней, обычно происходит, когда поршень не может втянуться должным образом. Главная причина этому — повреждённый резиновый уплотнитель, который защищает пространство между поршнем и цилиндром от попадания грязи и пыли.

Что приводит к поломке тормозного барабана?

Чрезмерный износ и истирание. Чрезмерный износ по краям контактной поверхности накладки или в местах, совпадающих с отверстиями для заклёпок накладки, обычно вызван скоплением абразивного материала между накладкой и барабаном/ротором. Удалите абразивный материал из системы и проверьте барабан на наличие задиров.

Советы

СОВЕТ №1

Регулярно проверяйте состояние тормозных колодок и дисков. Рекомендуется проводить визуальный осмотр каждые 10 000 километров пробега или при каждом техническом обслуживании автомобиля. Обратите внимание на толщину колодок и наличие трещин или износа на дисках.

СОВЕТ №2

Избегайте резкого торможения и агрессивного вождения. Постепенное замедление и плавное торможение помогут снизить нагрузку на тормозную систему и продлить срок службы колодок и дисков.

СОВЕТ №3

Следите за состоянием тормозной жидкости. Загрязненная или старая тормозная жидкость может привести к перегреву тормозов и ускоренному износу. Меняйте тормозную жидкость согласно рекомендациям производителя автомобиля.

СОВЕТ №4

Убедитесь, что тормоза правильно отрегулированы. Неправильная установка или износ других компонентов тормозной системы, таких как суппорты или барабаны, могут привести к неравномерному износу колодок и дисков. Регулярная диагностика поможет выявить и устранить такие проблемы.
