Пневматическая подвеска набирает популярность в автомобилях благодаря высокому уровню комфорта и управляемости. В этой статье рассмотрим, что такое пневмоподвеска, её устройство и принцип работы, а также сравним её преимущества и недостатки с традиционными системами, такими как многорычажная и МакФерсон. Эти аспекты помогут автолюбителям сделать осознанный выбор при покупке или модификации автомобиля и оценить, как пневматическая подвеска может улучшить опыт вождения.
Что в машине называется пневмоподвеской
Пневматическая подвеска основывается на принципе, согласно которому газы увеличивают своё давление при уменьшении объёма. Если поместить атмосферный воздух в эластичный пневмобаллон, он будет вести себя аналогично стандартной металлической пружине.
Добавляя воздух в этот объём или, наоборот, выпуская его, можно добиться изменения жёсткости пружины. Это значительно сложнее осуществить с использованием традиционных листовых или спиральных рессор, а также торсионов.
Пневматическая подвеска в автомобилях вызывает множество обсуждений среди экспертов. Одним из главных плюсов является возможность регулировки жесткости и высоты подвески, что обеспечивает комфортную езду на различных типах дорог. Это особенно актуально для внедорожников и автомобилей, используемых в условиях плохих дорог. Кроме того, такая система позволяет улучшить управляемость и стабильность на высоких скоростях.
Однако, несмотря на преимущества, пневматическая подвеска имеет и свои недостатки. Во-первых, она более сложна и дорога в обслуживании по сравнению с традиционными пружинными системами. Во-вторых, возможны проблемы с герметичностью, что может привести к утечкам воздуха и, как следствие, к снижению эффективности работы подвески. Таким образом, выбор пневматической подвески требует тщательного анализа потребностей и условий эксплуатации автомобиля.
Отличия от классической подвески
Применение данного свойства пневмобаллона подразумевает, что отличия от традиционных систем подвески сводятся к использованию другого упругого элемента. Все остальные компоненты, такие как демпфирующие и направляющие элементы, остаются неизменными, по крайней мере, в плане качества.
Тем не менее, некоторые конструктивные изменения все же имеют место. Они настолько незначительны, что комплекты пневмоподушек с компрессорами, ресиверами, системой воздушных магистралей, клапанами, датчиками и управляющими устройствами могут производиться, продаваться и устанавливаться на серийные автомобили в рамках тюнинга.
Также такие системы могут предлагаться самими производителями автомобилей в качестве опции для моделей, которые изначально комплектуются пружинами.
Более серьезные изменения наблюдаются в подвесках грузовых автомобилей. Некоторые преимущества пневмоподвесок так удачно сочетаются с концепцией тяжелых машин, где существует значительная разница между пустым и нагруженным состоянием, что автомобили разрабатываются с учетом пневмоэлементов вместо громоздких рессор с подрессорниками.
| Аспект | Плюсы | Минусы |
|---|---|---|
| Комфорт | Исключительная плавность хода, поглощение неровностей дороги, снижение вибраций | Более сложная конструкция, потенциально более высокая стоимость ремонта |
| Управляемость | Регулировка дорожного просвета, адаптация к нагрузке, улучшенная устойчивость на высоких скоростях | Зависимость от электроники, возможные задержки в реакции при резких изменениях |
| Функциональность | Изменение клиренса для преодоления препятствий, облегчение погрузки/выгрузки, выравнивание кузова | Высокая стоимость установки и обслуживания, чувствительность к низким температурам (замерзание воздуха) |
| Надежность | Долговечность при правильном обслуживании, защита от пробоев подвески | Потенциальные утечки воздуха, выход из строя компрессора или датчиков |
| Стоимость | Улучшение потребительских качеств автомобиля, повышение его рыночной стоимости | Высокая начальная стоимость, дорогостоящие запчасти и ремонт |
Интересные факты
Вот несколько интересных фактов о пневматической подвеске в автомобилях:
-
Адаптивность к условиям дороги: Пневматическая подвеска позволяет автоматически регулировать высоту кузова автомобиля в зависимости от дорожных условий и нагрузки. Это обеспечивает улучшенное сцепление с дорогой и комфорт при движении по неровным поверхностям, что особенно полезно для внедорожников и автомобилей премиум-класса.
-
Комфорт и управление: Пневматическая подвеска значительно улучшает комфорт поездки, так как она способна сглаживать удары и вибрации от неровностей дороги. В некоторых системах можно регулировать жесткость подвески, что позволяет водителю выбирать между спортивным стилем вождения и комфортным режимом.
-
Сложность и стоимость обслуживания: Несмотря на свои преимущества, пневматическая подвеска имеет и недостатки. Она более сложна в конструкции по сравнению с традиционными пружинными системами, что может привести к более высоким затратам на обслуживание и ремонт. Кроме того, в случае повреждения пневматических элементов, таких как компрессор или воздушные баллоны, восстановление может быть дорогостоящим и трудоемким процессом.
Разновидности
Принципиально разные варианты пневматических систем отличаются количеством каналов, отвечающих за управление жесткостью:
- Одноканальная система, где пневмоэлементы располагаются на одной оси и получают воздух от единой магистрали;
- Двухканальная система, использующая обе оси, но без разделения на правую и левую стороны;
- Четырехканальная система, позволяющая индивидуально управлять подвеской каждого колеса.
В первом варианте система является упрощенной и, как правило, выполняет лишь функцию компенсации нагрузки на заднюю ось, которая принимает на себя основную массу у грузовых автомобилей. Хотя таких осей может быть несколько, они расположены близко друг к другу и предназначены для равномерного распределения общей массы загруженного автомобиля на несколько колес, что связано с ограничениями по грузоподъемности шин и прочностью дорожного покрытия. Все подвески функционируют параллельно, и воздух подается в баллоны под одинаковым давлением.
Второй вариант более усовершенствован, так как позволяет управлять положением передней оси относительно кузова. Это дает возможность более гибко регулировать угол наклона кузова и изменять дорожный просвет, включая переднюю часть шасси.
Третий вариант является самым современным, так как система может отслеживать неравномерное распределение груза в автомобиле, предотвращая перекосы подвесок. Обычно этот процесс происходит автоматически по сигналам от датчиков, которые контролируют работу подвески каждого колеса.
Принцип работы
На сегодняшний день существует множество вариантов пневмоподвесок, и стоит обратить внимание на один из самых популярных – систему, используемую в внедорожниках Toyota Land Cruiser.
В данном случае чаще всего применяется двухканальная система регулировки, которая функционирует исключительно на задней оси. Это позволяет отдельно управлять высотой кузова в области задних пассажиров и багажника с левой и правой стороны.
Передние колеса, как правило, нагружены тяжелым двигателем и трансмиссией, поэтому необходимость в пневматической системе там отсутствует. Вместо этого используются электроуправляемые амортизаторы, которые работают в паре с опциональной пневмоподвеской задней оси.
Работа подвески может осуществляться автоматически, при этом вмешательство водителя сводится к ручному переключению на максимальный подъем кузова или его минимальное опускание.
Автоматика в любом случае отслеживает скорость автомобиля и переводит подвеску в среднее положение для обеспечения безопасности и управляемости.
Система контроля выполняет несколько функций:
- сбор информации о скорости автомобиля, текущей высоте кузова с правой и левой стороны, а также положении ручного переключателя;
- активация компрессора для накачки воздуха в пневмобаллоны и пополнения ресивера;
- перевод подвески из крайних положений в рабочее в зависимости от двух заданных пороговых значений скорости;
- поддержание давления путем закрытия всех клапанов;
- активация специального режима увеличенной артикуляции заднего моста при обнаружении бездорожья, что контролируется разницей показаний датчиков с правой и левой стороны, а также различием в скорости вращения колес, что позволяет выявить разгруженное колесо, потерявшее сцепление с дорогой;
- выравнивание кузова в поперечном направлении в случае, если давление в баллонах отличается, при этом режим бездорожья не активен.
Для выполнения всех этих задач в системе предусмотрен компрессор, который использует обычный атмосферный воздух, накопительный ресивер, набор клапанов и электронный блок управления подвеской.
Воздух может перемещаться между всеми узлами управления и пневмобаллонами подвески, которые установлены над задней осью вместо стандартных пружин, при открытии соответствующих клапанов.
Амортизаторы могут быть как обычными гидравлическими, так и с электронным управлением, однако они не влияют на работу пневмосистемы, в отличие от более сложных и усовершенствованных пневмогидравлических подвесок.

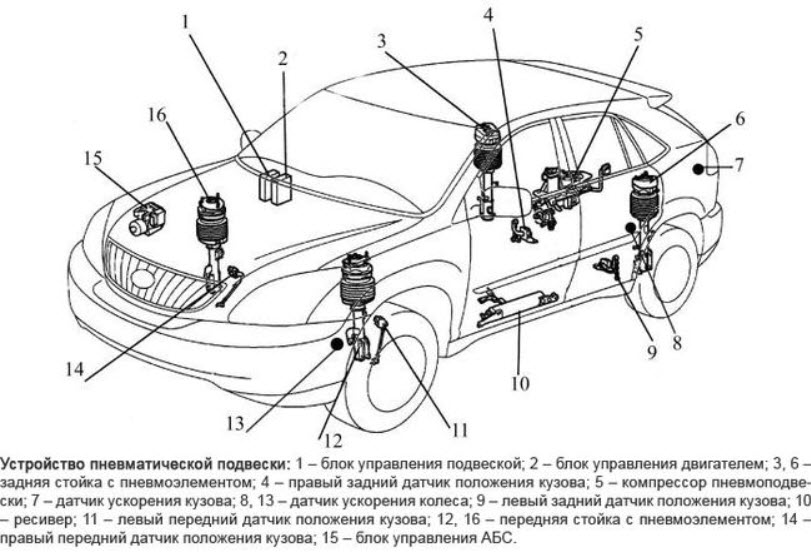

Устройство
Основная часть компонентов системы расположена под кузовом автомобиля, в пределах его рамы. Все эти элементы соединены между собой с помощью воздушных трубопроводов и электрических проводок.
Пневмоэлементы

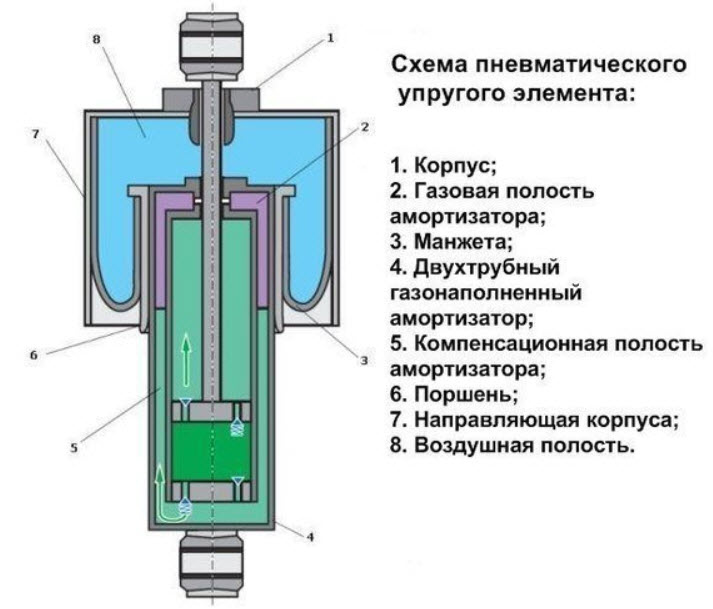

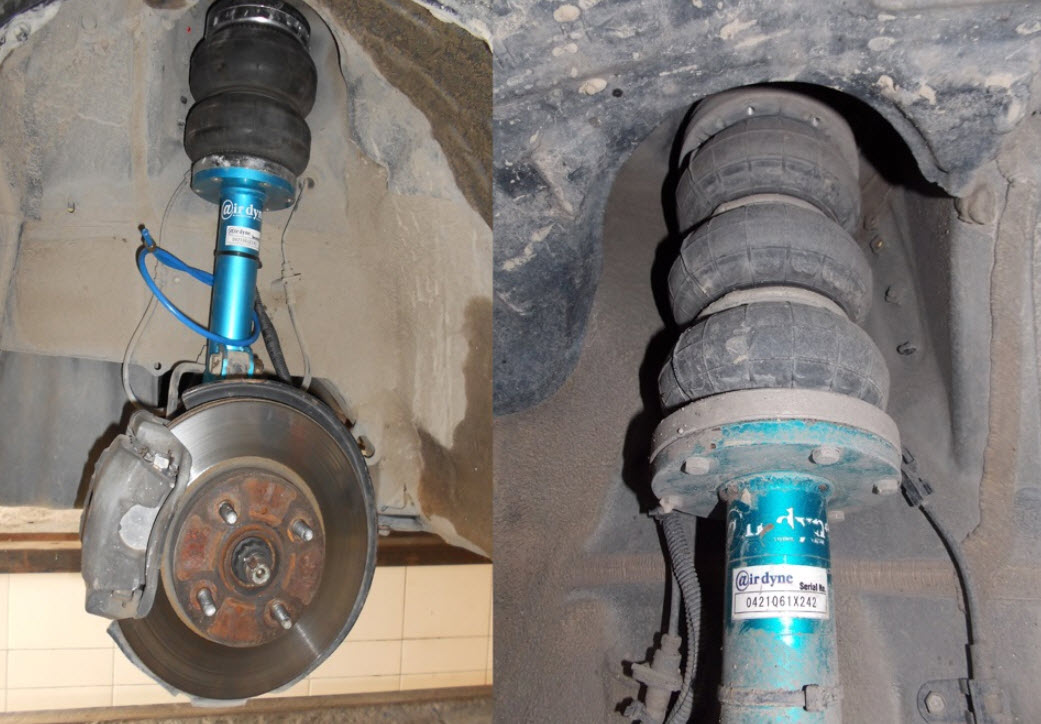

Пневмоподушки представляют собой цилиндрические элементы, изготовленные из прочной армированной резины. Одна сторона этих баллонов крепится к раме автомобиля, а другая – к неразрезному заднему мосту.
Каждый баллон оснащён штуцером, который через клапан соединён с воздушной системой. В зависимости от нагрузки и объёма закачиваемого воздуха высота пневмоэлемента изменяется, что приводит к подъему или опусканию кузова автомобиля относительно дороги.
Кроме того, они выполняют функцию упругого элемента подвески, что исключает необходимость в дополнительных пружинах или рессорах.
Подушки могут быть взаимосвязаны между собой при активации выравнивающего клапана.
Читайте также:
Компрессор
Для подачи воздуха используется стандартный компрессор, который может быть поршневым или мембранным, и который оборудован ресивером и фильтром. Управление включением и выключением компрессора осуществляется с помощью электронного реле, находящегося в блоке управления.
Дополнительно между компрессором и всей пневматической системой устанавливается осушитель, который предотвращает накопление влаги в баллонах и трубопроводах. Также в этом месте располагается атмосферный клапан, предназначенный для сброса избыточного воздуха.

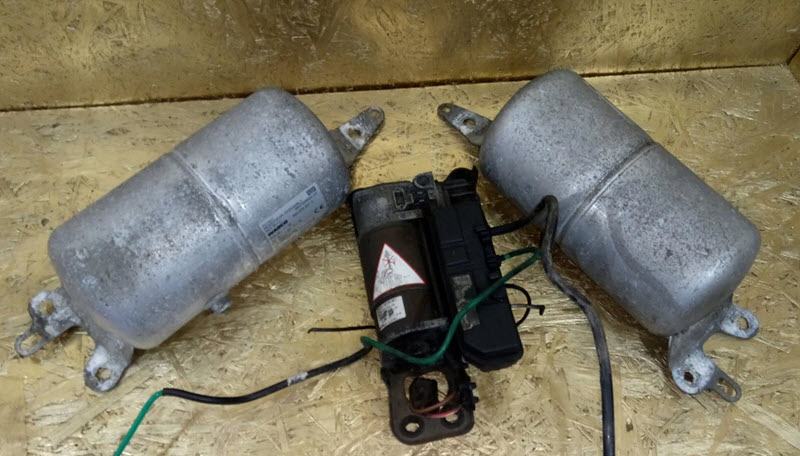

Ресивер
Ресивер служит в качестве накопителя сжатого воздуха, что способствует снижению нагрузки на компрессор и более эффективному распределению энергетических ресурсов в системе.
К примеру, когда требуется быстро снизить давление в баллонах, открывается клапан ресивера, и воздух направляется именно в него, при этом лишь небольшая часть может быть сброшена в атмосферу.
Аналогичным образом осуществляется и частичное пополнение баллонов без излишних затрат времени работы компрессора.
Система управления
В состав управляющей системы входит специальный электронный блок, отвечающий за контроль пневмоподвески, комплект электропневмоклапанов, ручной переключатель для изменения уровней кузова, а также датчики, фиксирующие положение правой и левой сторон.
Кроме того, система собирает данные о скорости автомобиля и состоянии дверей кузова. Алгоритмы функционирования записаны в памяти процессора электронного блока и имеют довольно сложную структуру, включая даже некоторые незадокументированные функции.
Система позволяет проводить сервисные настройки, которые в основном заключаются в калибровке положения датчиков подвески в соответствии с методикой, изложенной в инструкции. Для этого можно использовать как диагностический сканер, так и обычный мультиметр.
Датчики имеют простую конструкцию и представляют собой потенциометры, которые приводятся в действие рычагами задней подвески и могут регулироваться по высоте.
Плюсы и минусы
Все преимущества данной системы заключаются в её способности к автоматической регулировке и использовании газа в качестве упругого элемента:
- высота кузова может быть быстро изменена, что позволяет либо повысить проходимость, либо улучшить управляемость за счёт снижения центра тяжести автомобиля;
- при опускании кузова до минимального уровня облегчается процесс загрузки багажника;
- пневматические элементы обеспечивают более эффективную работу по сравнению с металлическими пружинами, что способствует повышению комфорта на неровной поверхности, так как у газа практически отсутствует внутреннее трение;
- клиренс автомобиля остаётся неизменным независимо от его нагрузки;
- комфорт не теряется даже при отсутствии нагрузки на автомобиль;
- возможно добавление дополнительных режимов работы, таких как упомянутый ранее способ увеличения артикуляции мостов.
Однако у системы есть и свои недостатки:
- срок службы пневмобаллонов ограничен из-за старения резины;
- цена баллонов значительно выше, чем у традиционных пружин;
- наличие дополнительных компонентов и узлов пневматики и электроники значительно увеличивает стоимость подвески;
- из-за большого количества относительно хрупкой пневматики снижается надёжность системы, что может привести к неожиданному «падению» автомобиля на дорогу или перекосу кузова при выходе из строя одного из баллонов;
- размещение элементов под днищем сокращает их срок службы из-за воздействия коррозии.
Пневматические подвески безусловно оправданы на тяжёлых грузовиках. В остальных случаях это полезная опция, за которую необходимо доплачивать.
Поэтому такая система используется лишь на ограниченном круге автомобилей, преимущественно на внедорожниках премиум-класса. Тем не менее, владельцы многих других автомобилей также могут приобрести и установить комплект пневмоподвески.
Сравнение с другими типами подвесок
Пневматическая подвеска, как и другие типы подвесок, имеет свои уникальные особенности, которые делают её привлекательной для определённых категорий автомобилей и водителей. В отличие от традиционных пружинных или амортизаторных систем, пневматическая подвеска использует воздух для регулировки высоты и жесткости подвески, что позволяет добиться значительных преимуществ, но также и некоторых недостатков.
Одним из основных преимуществ пневматической подвески является возможность автоматической регулировки клиренса. Это особенно полезно для внедорожников и автомобилей, которые часто сталкиваются с изменяющимися дорожными условиями. Водитель может легко поднять или опустить кузов автомобиля в зависимости от ситуации, что обеспечивает лучшую проходимость на сложных участках дороги и повышает комфорт при движении по ровным трассам.
Кроме того, пневматическая подвеска позволяет добиться более плавного хода. За счёт использования воздуха в качестве демпфера, такая система может эффективно поглощать неровности дороги, что значительно повышает комфорт пассажиров. Это особенно важно для автомобилей премиум-класса, где комфорт является одним из ключевых факторов при выборе транспортного средства.
Однако, несмотря на свои преимущества, пневматическая подвеска имеет и свои недостатки. Одним из основных является сложность конструкции и, как следствие, высокая стоимость как самой системы, так и её обслуживания. Пневматические элементы могут быть подвержены повреждениям, что требует регулярного контроля и возможного ремонта. В отличие от традиционных пружинных систем, которые, как правило, более надежны и требуют меньше обслуживания, пневматическая подвеска может стать источником дополнительных затрат.
Также стоит отметить, что пневматическая подвеска может быть менее эффективной в условиях экстремальных температур. В холодную погоду воздух в системе может терять свои свойства, что может привести к ухудшению работы подвески. Это может стать проблемой для водителей, которые живут в регионах с суровыми зимами.
В заключение, пневматическая подвеска предлагает уникальные преимущества, такие как возможность регулировки клиренса и улучшенный комфорт, однако она также сопряжена с определёнными недостатками, включая высокую стоимость и потенциальные проблемы с надежностью. При выборе подвески для автомобиля важно учитывать как плюсы, так и минусы, чтобы сделать оптимальный выбор в зависимости от индивидуальных потребностей и условий эксплуатации.
Вопрос-ответ
Каковы недостатки пневматической подвески?
Некоторые недостатки систем пневматической подвески связаны с их уязвимостью к механическим повреждениям. Среди распространённых проблем с системами пневматической подвески, требующих ремонта, можно выделить ржавчину или попадание влаги изнутри, что может привести к неисправности пневмостоек или подушек.
В чем прикол пневмоподвески?
Пневмоподвеска позволяет регулировать уровень клиренса, то есть улучшить проходимость. Более того, система повышает устойчивость на высоких скоростях и уменьшает крен автомобиля при прохождении поворотах.
Советы
СОВЕТ №1
Перед установкой пневматической подвески на ваш автомобиль, тщательно изучите все плюсы и минусы. Пневматическая подвеска обеспечивает комфорт и возможность регулировки клиренса, но может потребовать значительных затрат на обслуживание и ремонт.
СОВЕТ №2
Обратите внимание на качество компонентов пневматической подвески. Выбирайте проверенные бренды и модели, чтобы избежать частых поломок и ненадежной работы системы. Это поможет вам сэкономить деньги в долгосрочной перспективе.
СОВЕТ №3
Если вы планируете использовать автомобиль для активных поездок или в условиях сложных дорог, рассмотрите возможность установки пневматической подвески. Она позволит вам адаптировать жесткость подвески под различные условия, что значительно повысит комфорт и безопасность вождения.
СОВЕТ №4
Не забывайте о регулярном обслуживании пневматической подвески. Проверяйте давление в баллонах и состояние шлангов, чтобы избежать неожиданных проблем на дороге. Это поможет продлить срок службы системы и обеспечить ее надежную работу.
