Что такое тормозная система и как она работает в автомобиле: основные аспекты

Тормозная система автомобиля — ключевой элемент безопасности на дороге. Она отвечает за замедление и остановку транспортного средства, что делает ее необходимой в любых условиях. В статье рассмотрим принцип работы тормозной системы, основные виды, устройство и возможные неисправности. Понимание этих аспектов поможет лучше заботиться о тормозах, выбирать подходящие типы систем и своевременно выявлять проблемы, что повысит безопасность и комфорт при вождении.

Назначение тормозной системы автомобиля

Дорога — это, по сути, маршрут от одного препятствия к другому. На этом пути водителю часто приходится снижать скорость, а порой делать это внезапно и неожиданно. Поэтому важно, чтобы у водителя была возможность быстро замедлить или остановить автомобиль в любой момент.

Как проверить насос двигателя автомобиля без демонтажа

Для обеспечения безопасности на каждом колесе установлены мощные тормозные механизмы, которые соединены общим приводом от тормозной педали. Обычно этот привод дублируется для повышения надежности.

Кроме того, существует необходимость удерживать автомобиль в неподвижном состоянии, когда водитель отсутствует. Для этого предусмотрена система стояночного тормоза, которая традиционно называется ручным, хотя это не всегда отражает реальность. В этой системе могут использоваться элементы основной тормозной системы, но все чаще стояночный тормоз выполняется как независимый механизм.

Тормозная система автомобиля является одним из ключевых элементов, обеспечивающих безопасность на дороге. Эксперты отмечают, что основная функция этой системы заключается в замедлении или остановке транспортного средства. Она состоит из нескольких компонентов, включая тормозные диски, колодки, гидравлическую систему и главный тормозной цилиндр. При нажатии на педаль тормоза создается давление в тормозной жидкости, что приводит к сжатию колодок и их контакту с дисками. Это взаимодействие вызывает трение, которое замедляет движение автомобиля. Специалисты подчеркивают важность регулярной проверки и обслуживания тормозной системы, так как износ компонентов может значительно снизить эффективность торможения и привести к аварийным ситуациям. Правильная работа тормозов — залог безопасности водителя и пассажиров.

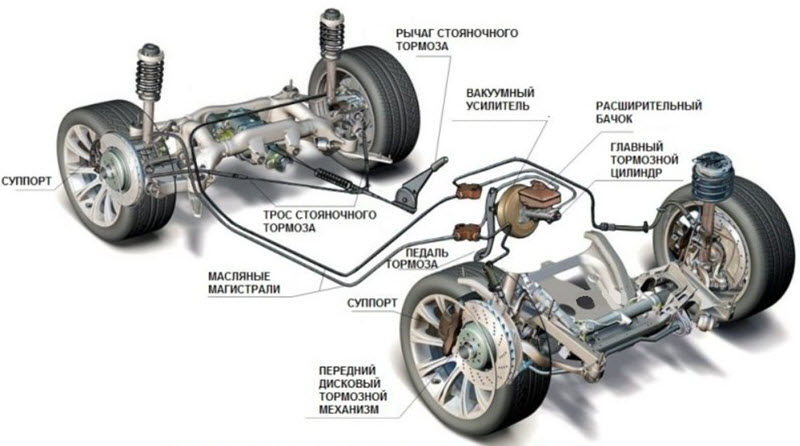

Виды и устройство

Все тормозные системы можно классифицировать на несколько категорий в зависимости от их функциональности:

• Исполнительные механизмы, к которым относятся тормозные колодки, суппорты, диски и барабаны;
• Привод тормозов, чаще всего гидравлический, включает в себя главный и рабочие цилиндры, тормозные магистрали, тормозную жидкость, элементы антиблокировочной системы (ABS) и иногда регуляторы;
• Усилитель тормозов, который может быть вакуумным или пневматическим и включать электронные компоненты;
• Педальный узел;
• Механизмы стояночного тормоза.

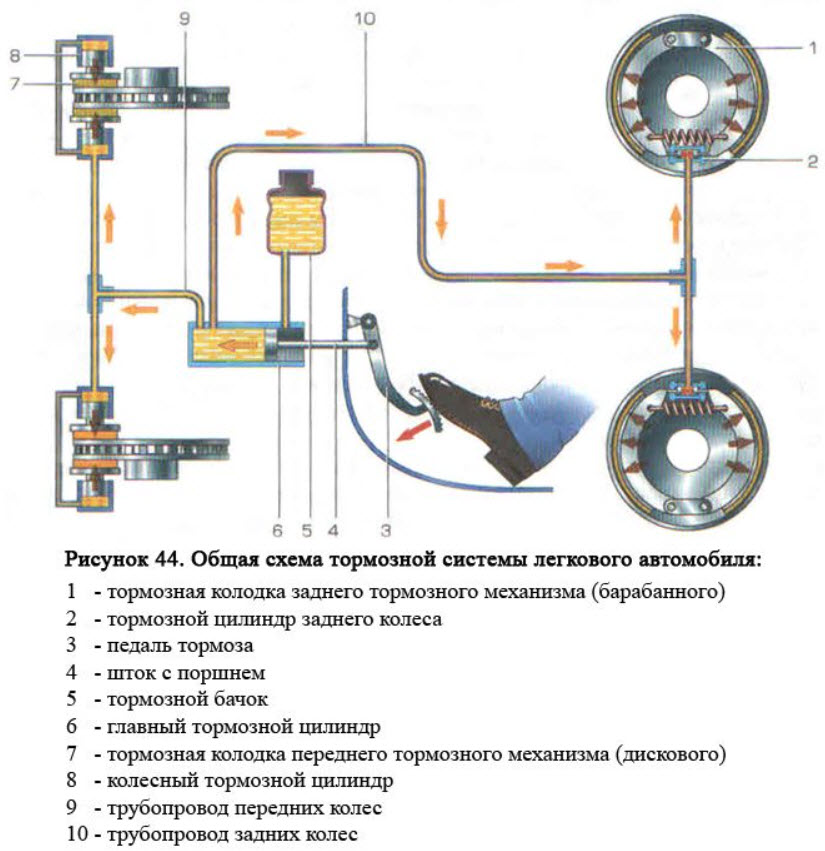

Когда водитель нажимает на тормоз, усилие передаётся через магистрали к исполнительным механизмам, и колодки прижимаются к дискам или барабанам.

Благодаря фрикционным накладкам на колодках создаётся достаточно большое трение, что позволяет замедлить автомобиль с выделением значительного количества тепла. Размеры деталей и наличие вентиляции способствуют рассеиванию энергии в окружающую среду.

Тем не менее, при частом использовании тормозов температура компонентов повышается, и в какой-то момент может произойти отказ тормозов из-за перегрева. Конструкция системы определяет лишь время, в течение которого она сможет сохранять свою эффективность.

На тяжёлых автомобилях, где требования к тормозам особенно высоки, тормозная система делится на несколько независимых структур:

• Основной рабочий тормоз, который используется как для обычных, так и для экстренных торможений и может быть дублирован аналогичными узлами;
• Запасной тормоз, представляющий собой отдельную систему;
• Стояночный тормоз, который блокирует движение при недостаточном давлении в системе;
• Вспомогательный или горный тормоз, который соединён с двигателем и защищает механизмы рабочей системы от перегрева на длительных спусках.

Наличие усилителя стало обязательным условием. Водитель не должен испытывать усталость и прилагать чрезмерные усилия на педали, для чего используется дополнительный источник энергии, чаще всего это разрежение во впускном коллекторе бензинового двигателя.

При нажатии на педаль открывается клапан усилителя, и перепад давления через мембрану облегчает работу ноги водителя. В дизельных двигателях разрежения нет, поэтому используется отдельный насос.

Как работает тормозная система и вакуумный усилитель.

Интересные факты

Вот несколько интересных фактов о тормозной системе автомобиля:

1. Типы тормозных систем: Существует несколько типов тормозных систем, наиболее распространённые из которых — дисковые и барабанные. Дисковые тормоза обеспечивают более эффективное охлаждение и лучшее торможение при высоких температурах, что делает их предпочтительными для спортивных автомобилей. Барабанные тормоза, в свою очередь, чаще используются на задних колесах легковых автомобилей из-за своей простоты и экономичности.

2. Гидравлический принцип работы: Большинство современных автомобилей используют гидравлическую тормозную систему, которая работает по принципу передачи силы. Когда водитель нажимает на тормоз, жидкость в системе передаёт это усилие к тормозным механизмам на колесах. Это позволяет достичь высокой эффективности торможения с минимальными усилиями со стороны водителя.

3. ABS и безопасность: Антиблокировочная система тормозов (ABS) была разработана для предотвращения блокировки колес во время экстренного торможения. Это позволяет водителю сохранять управляемость автомобиля и избегать заносов. ABS автоматически регулирует давление в тормозной системе, позволяя колесам вращаться даже при сильном торможении, что значительно повышает безопасность на дороге.

Типы систем

Начальные модели автомобильных тормозов имели множество различных вариантов, и инженеры активно искали наилучшие решения.

Со временем выбор свелся к тормозным системам на основе барабанов или дисков. Хотя дисковые тормоза обладают рядом преимуществ, барабанные механизмы по-прежнему находят свое применение благодаря своим уникальным достоинствам.

Барабанные

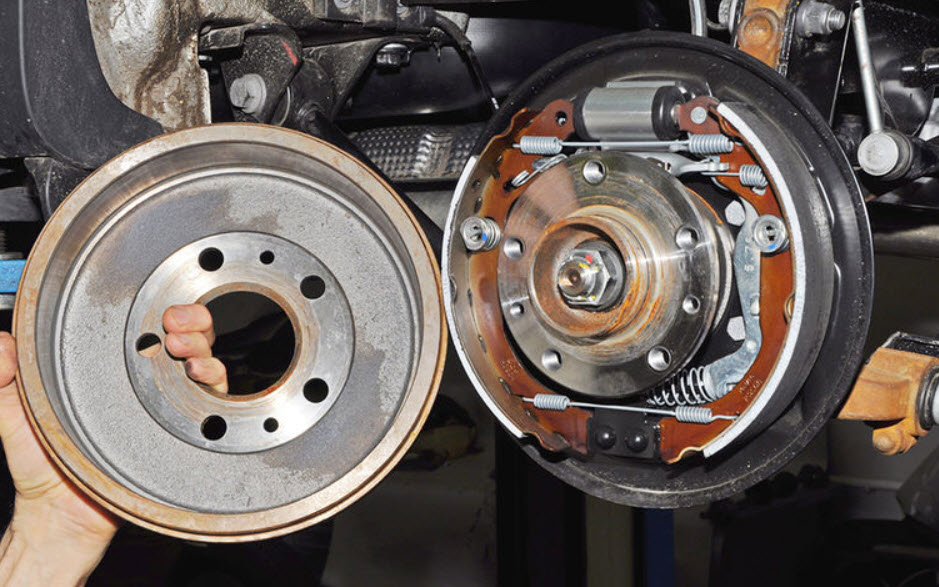

В данной системе применяется тормозной барабан, который представляет собой цилиндр с закрытой одной стороной рабочей поверхностью.

Колодки прижимаются к внутренней части барабана, для чего предусмотрен исполнительный гидроцилиндр, который может быть общим для пары колодок или установлен по одному на каждую.

Преимущества барабанного механизма:

• высокая защита от загрязнений;
• простота и надежность конструкции;
• доступная стоимость при массовом производстве;
• отличная совместимость с стояночным тормозом;
• длительный срок эксплуатации.

Недостатки:

• неэффективный отвод тепла от колодок;
• значительная масса компонентов;
• низкая эффективность торможения;
• подверженность сбоям при попадании воды и медленному её испарению.

Сочетание этих плюсов и минусов привело к тому, что барабанные тормоза остались в использовании только на задней оси самых недорогих и маломощных автомобилей, а также на некоторых грузовиках.

Иногда их выбирают любители внедорожников, хотя и в этом сегменте они постепенно уступают место дисковым тормозам.

Дисковые

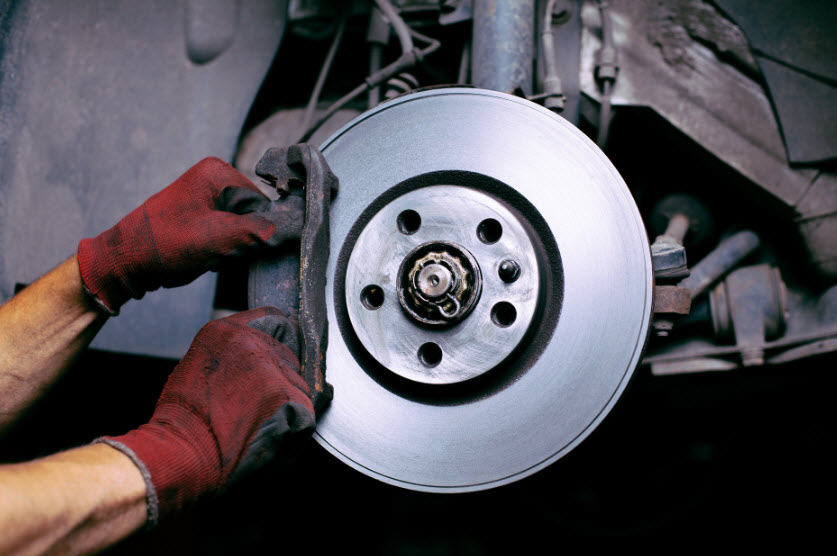

Тормозные диски сегодня применяются практически во всех сферах, от грузовых автомобилей до спортивных машин.

Инженеры нашли способы преодолеть их изначальные недостатки, используя современные материалы и улучшая конструкции.

Преимущества дисковых тормозов известны с давних пор:

• высокая эффективность, которая зависит от размеров дисков и материалов фрикционных накладок, начиная от простых азбестосодержащих до углепластиковых;
• отличные возможности для отвода тепла, так как диск открыт для воздуха и имеет внутреннюю вентиляцию;
• легкая конструкция, что важно для снижения неподрессоренных масс;
• теоретически меньший момент инерции по сравнению с барабанными тормозами;
• колодки быстро очищаются от влаги благодаря небольшой площади и высокой рабочей температуре.

Недостатки, такие как короткий срок службы и значительный износ от грязевых абразивов, можно решить простым увеличением частоты замены недорогих компонентов.

Сам процесс замены гораздо проще, чем у барабанных тормозов, поэтому колодки считаются расходным материалом и широко доступны на рынке.

Что касается стояночного тормоза, то он обычно выполняется в виде отдельного узла барабанного типа, где колодки изнашиваются крайне редко и меняются только в исключительных случаях.

Тормозные диски TRW и TEXTAR — сравниваем популярных производителей

Стояночная тормозная система

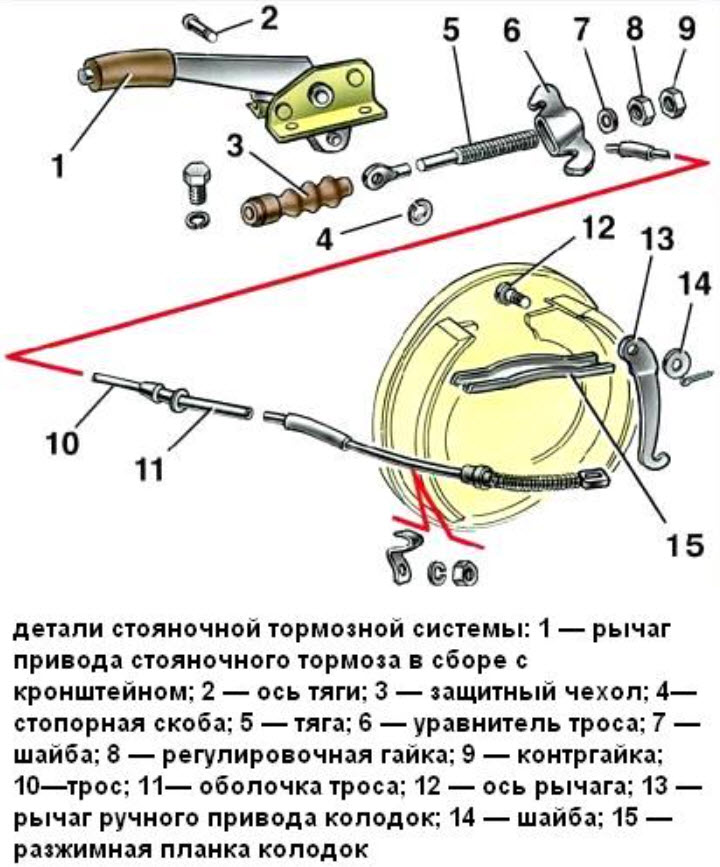

В традиционном механизме стояночного тормоза применяется простой тросовый механизм. Внутри автомобиля располагается рычаг, который управляет стояночным тормозом и оснащен храповым устройством. Это устройство фиксирует тросы в натянутом положении и освобождается при нажатии кнопки.

Принцип работы

Первичный трос, соединяющий рычаг с балансирным механизмом, не имеет защитной оболочки, в то время как к каждому из задних колес подводятся тросы типа «боуден» с оболочкой. Их гибкость позволяет удобно прокладывать их, передавая усилие.

Наконечники задних тормозных щитов соединены с колодками через систему рычагов, которые играют основную роль при использовании барабанных тормозов и дополнительную — при дисковых. Благодаря упругости тросового привода давление на колодках может сохраняться на протяжении длительного времени.

В последнее время все чаще внедряются электрические системы стояночного тормоза, которые активируются простым нажатием кнопки.

Электропривод автоматически натянет тросы и освободит их либо при повторном нажатии кнопки, либо в автоматическом режиме, что значительно упрощает старт на подъеме.

Электронный ручник. Вся правда об авто №4

Неисправности

Тормоза должны быть надежными, так как это основная их функция, и неисправности могут возникать только при несоблюдении регламентов или использовании некачественных запчастей.

Тем не менее, могут возникать неисправности, которые не приводят к поломке, но требуют оперативного вмешательства:

• Износ тормозных колодок, который можно определить с помощью регламентных измерений их толщины или срабатыванием акустического индикатора, что требует немедленной профилактической замены;
• Износ тормозных дисков, на который обращают внимание реже, хотя минимальные размеры для каждой детали также указаны;
• Подклинивание элементов суппорта из-за коррозии и износа, что можно выявить по неравномерному износу колодок и нарушению плавности торможения;
• Протечка тормозной жидкости из гидравлической системы, что случается редко, но представляет собой серьезную опасность;
• Трещины на гибких тормозных шлангах, которые требуют замены до того, как повредится корд;
• Появление воздуха в системе, что проявляется в мягкости и увеличении хода педали; в этом случае необходимо не только прокачать систему, но и выявить и устранить причину, чаще всего это связано с износом уплотнений из-за несвоевременной замены жидкости и гидроцилиндров;
• Неисправности системы ABS, которые сопровождаются сигнализацией на приборной панели;
• Плохая работа ручного тормоза, обычно решаемая регулировкой привода;
• Провалы педали тормоза, когда тормоза «схватывают» только при повторном нажатии – это может указывать на отказ одного из дублирующих контуров.

Важно уделять особое внимание профилактической замене тормозной жидкости примерно раз в два года.

От состояния тормозной жидкости зависит долговечность работы тормозной гидравлики, так как со временем она теряет свои свойства из-за старения и попадания влаги из воздуха.

Уход за тормозами в машине

Основы правильного обслуживания подробно описаны в каждой инструкции по эксплуатации. Важнейшие моменты сводятся к регулярной проверке состояния тормозных колодок и дисков во время планового технического обслуживания, осмотру шлангов и металлических трубок тормозной системы, а также к своевременной замене жидкости и контролю её уровня в бачке главного цилиндра.

Использование некачественных запчастей с рынка вторичной продажи недопустимо. Дешевые тормозные колодки не смогут обеспечить должную эффективность, что может привести к появлению скрипов, а в худшем случае — к быстрому износу дисков или их отказу при перегреве.

При замене жидкости в системах с ABS необходимо использовать специальное программное обеспечение сканера, иначе в блоке останется старая смесь, содержащая воду и ржавчину. Закрытые клапаны не позволят удалить её при обычной прокачке.

После установки новых колодок следует несколько раз нажать на тормоз, иначе педаль может неожиданно провалиться.

Тем не менее, даже после этого колодки будут некоторое время прирабатываться, прежде чем достигнут своей полной эффективности.

Тормозные Диски и Тормозные Колодки через 40 000 км пробега автомобиля

Современные технологии в тормозных системах

Современные тормозные системы автомобилей претерпели значительные изменения благодаря внедрению новых технологий и материалов. Эти инновации направлены на повышение безопасности, эффективности и надежности тормозных систем. Рассмотрим основные современные технологии, используемые в тормозных системах.

1. Антиблокировочная система тормозов (ABS)

ABS — это система, предотвращающая блокировку колес во время торможения. Она позволяет водителю сохранять управляемость автомобиля, особенно на скользких или мокрых дорогах. Система работает за счет датчиков, которые отслеживают скорость вращения каждого колеса. Если одно из колес начинает блокироваться, ABS автоматически уменьшает давление в тормозной системе на этом колесе, позволяя ему продолжать вращаться и сохраняя сцепление с дорогой.

2. Электронная система распределения тормозного усилия (EBD)

EBD работает в тандеме с ABS и автоматически распределяет тормозное усилие между передними и задними колесами в зависимости от нагрузки на каждое колесо. Это позволяет улучшить эффективность торможения и уменьшить риск заноса, особенно при резком торможении или на неровной дороге.

3. Системы помощи при экстренном торможении (BA)

Системы BA (Brake Assist) предназначены для увеличения тормозного усилия в экстренных ситуациях. Они распознают, когда водитель резко нажимает на тормоза, и автоматически увеличивают давление в тормозной системе, что сокращает тормозной путь и повышает безопасность.

4. Тормоза с рекуперацией энергии

Эти тормоза, используемые в гибридных и электрических автомобилях, позволяют преобразовывать кинетическую энергию автомобиля в электрическую при торможении. Эта энергия затем может быть использована для подзарядки аккумуляторов, что повышает общую эффективность автомобиля и снижает расход топлива.

5. Умные тормозные системы

Современные автомобили все чаще оснащаются «умными» тормозными системами, которые интегрируются с другими системами безопасности и управления автомобилем. Эти системы могут использовать данные от датчиков, камер и радаров для автоматического торможения в случае обнаружения препятствий или пешеходов на дороге, что значительно снижает риск аварий.

6. Использование новых материалов

Современные тормозные системы также используют новые материалы, такие как углеродные композиты и керамика, которые обеспечивают более высокую эффективность торможения и меньший износ. Эти материалы способны выдерживать более высокие температуры, что делает тормоза более надежными и долговечными.

Таким образом, современные технологии в тормозных системах автомобилей значительно повышают уровень безопасности и комфорта при вождении. Инновации, такие как ABS, EBD, BA и системы рекуперации энергии, делают торможение более эффективным и предсказуемым, что является важным аспектом для любого водителя.

Вопрос-ответ

Как понять, что неисправна тормозная система?

Неисправность тормозной системы можно заподозрить по нескольким признакам: появлению посторонних звуков при торможении (скрип, стук), увеличению тормозного пути, неравномерному торможению (машина тянет в сторону), утечкам тормозной жидкости, а также по ощущению «мягкости» или «провала» тормозов при нажатии на педаль. Если вы заметили хотя бы один из этих симптомов, рекомендуется немедленно обратиться к специалисту для диагностики.

Какая главная деталь тормозной системы?

В гидравлическом приводе основной элемент — это главный тормозной цилиндр. Именно он преобразует усилие, передаваемое от педали, в заданное давление тормозной жидкости. А уже затем это давление передается на передний и задний тормозной цилиндр. Они называются рабочими.

Советы

СОВЕТ №1

Регулярно проверяйте состояние тормозной системы. Обратите внимание на уровень тормозной жидкости, состояние тормозных колодок и дисков. Это поможет предотвратить серьезные поломки и обеспечит вашу безопасность на дороге.

СОВЕТ №2

Не игнорируйте сигналы о неисправностях. Если вы слышите скрип, стук или замечаете, что тормоза не реагируют так, как должны, немедленно обратитесь к специалисту. Ранняя диагностика может сэкономить вам деньги и время.

СОВЕТ №3

Изучите основы работы тормозной системы вашего автомобиля. Понимание того, как функционируют тормоза, поможет вам лучше реагировать на их поведение и принимать обоснованные решения в случае возникновения проблем.

СОВЕТ №4

Не забывайте о сезонной подготовке тормозной системы. В зимний период особенно важно проверять тормоза, так как холод и снег могут повлиять на их эффективность. Убедитесь, что система готова к изменению погодных условий.
