Система кругового обзора автомобиля набирает популярность среди водителей, желающих повысить безопасность и удобство при парковке и маневрировании. В статье рассмотрим, что такое система кругового обзора, как она работает и чем отличается от стандартных парковочных комплексов. Узнаете о популярных моделях на рынке и получите практическое руководство по установке системы кругового обзора из Китая с сайта Алиэкспресс. Эта информация поможет сделать осознанный выбор и улучшить функциональность вашего автомобиля.
Зачем нужна в машине система Around View Monitor (AVM)
Система развилась из парковочных комплексов, которые изначально отображали на экране ситуацию в зонах, не контролируемых зеркалами.
Наиболее распространенной является камера заднего вида, которая автоматически активируется при включении задней передачи. В сочетании с ультразвуковыми парктрониками это оборудование значительно упрощает маневрирование задним ходом, предотвращая столкновения с препятствиями. Кроме того, оно демонстрирует траекторию движения колес в зависимости от текущего положения руля.
Полный обзор на 360 градусов увеличивает объем поступающей видеоинформации, что предоставляет водителю еще больше помощи:
- такой расширенный обзор особенно полезен для внедорожников, позволяя отслеживать дорожный рельеф, сопоставлять его с возможностями кузова и подвески, а также защищать панели от повреждений;
- в автомобиле всегда есть слепые зоны, которые не видны с места водителя, особенно когда по соображениям безопасности линия остекления повышена, а стойки кузова увеличены в размерах; камеры помогут решить эту проблему;
- изображение можно дополнительно обрабатывать, передавая сигнал через локальные и глобальные интерфейсы на смартфоны и планшеты водителя, даже если его нет в автомобиле;
- информация может записываться и храниться, если активирована соответствующая функция, что помогает решать возможные правовые вопросы в случае криминальных ситуаций или ДТП;
- широкоугольные камеры собирают значительно больше информации, обеспечивая более широкий сектор обзора, чем способен увидеть человек;
- цифровая обработка данных позволяет добавлять дополнительные функции, такие как 3D-изображение, автоматическое распознавание движущихся объектов и многое другое.
Система кругового обзора автомобиля представляет собой комплексное решение, обеспечивающее водителю полный обзор окружающей обстановки. Эксперты отмечают, что такая система включает в себя несколько камер, установленных по периметру автомобиля, которые передают изображение на экран в салоне. Это значительно упрощает маневрирование в ограниченных пространствах и повышает безопасность при парковке.
Установка системы требует профессионального подхода. Специалисты рекомендуют выбирать качественные камеры и монитор, чтобы обеспечить четкость изображения. Процесс установки включает в себя монтаж камер, подключение их к бортовому компьютеру и настройку системы. Важно также учитывать совместимость с существующими системами автомобиля. Правильная установка и настройка системы кругового обзора позволяют значительно улучшить видимость и снизить риск аварийных ситуаций.
Принцип работы

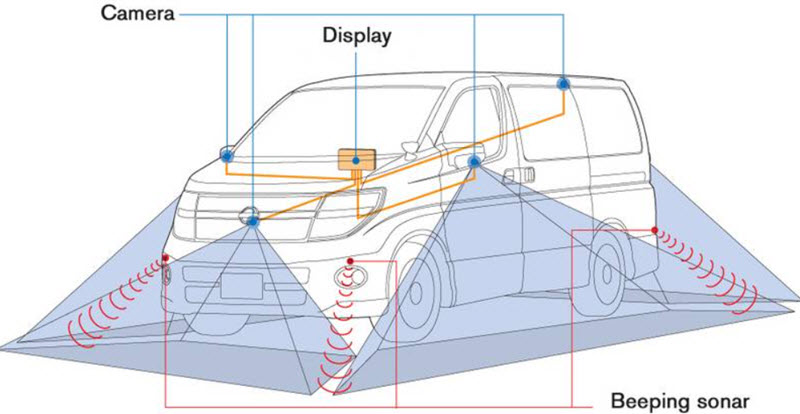

С помощью комплекта из четырёх широкоугольных камер, установленных в боковых зеркалах, передней решётке и на задней части автомобиля, можно настроить различные режимы работы системы.

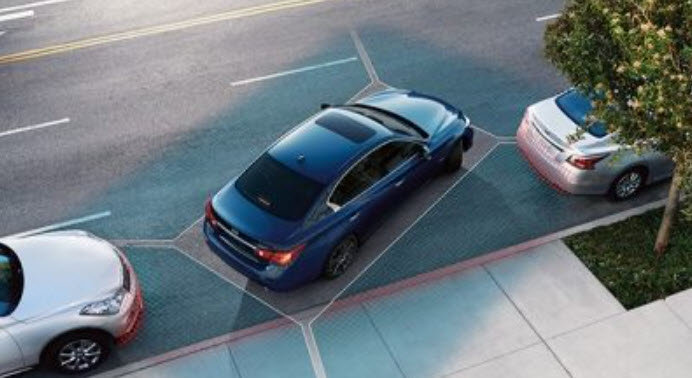

Автоматическими функциями являются активация камеры заднего вида при включении задней передачи и 360-градусный обзор, который предоставляет полную информацию одновременно. В режиме ручного управления водитель может выбирать любую камеру с высоким разрешением.
При наличии карты памяти возможно использование режима автоматической записи потокового видео или активация записи при обнаружении движущихся объектов.
Также предусмотрена возможность подключения мобильных устройств через интерфейсы Bluetooth и Wi-Fi, а также использование облачных хранилищ или серверов для хранения данных.
| Компонент системы кругового обзора | Описание | Место установки |
|---|---|---|
| Камеры | 4-6 широкоугольных камер, обеспечивающих обзор на 360 градусов вокруг автомобиля. | Передний бампер, задний бампер, боковые зеркала (под ними). |
| Блок управления (ЭБУ) | Обрабатывает видеосигналы с камер, «сшивает» их в единое изображение и выводит на дисплей. | Обычно под приборной панелью или в багажнике. |
| Дисплей | Экран, на который выводится изображение с системы кругового обзора. Может быть штатным или дополнительным. | Центральная консоль, зеркало заднего вида. |
| Проводка | Кабели для подключения камер к блоку управления и блока управления к дисплею. | Прокладывается по салону автомобиля, под обшивкой. |
| Калибровочные маты/шаблоны | Используются для точной настройки системы после установки, чтобы изображение было корректным. | На земле вокруг автомобиля во время калибровки. |
Интересные факты
Вот несколько интересных фактов о системе кругового обзора автомобиля и её установке:
Читайте также:
-
Технология «360 градусов»: Система кругового обзора использует несколько камер, расположенных по периметру автомобиля, чтобы создать панорамное изображение. Это позволяет водителю видеть «невидимые» зоны, которые не попадают в обычные зеркала. Обычно используются четыре камеры: одна спереди, одна сзади и две по бокам.
-
Улучшение безопасности: Системы кругового обзора значительно снижают риск столкновений при маневрировании на малых скоростях, например, при парковке. Исследования показывают, что такие системы могут уменьшить количество аварий на парковке на 30-40%, что делает их важным элементом безопасности.
-
Установка и интеграция: Установка системы кругового обзора может быть сложной задачей, требующей не только монтажа камер, но и интеграции с бортовой электроникой автомобиля. Современные системы часто подключаются к существующим дисплеям и системам навигации, что требует знаний в области электрики и программирования. Некоторые производители предлагают готовые комплекты для установки, которые включают все необходимые компоненты и инструкции.
Чем отличаются нештатные системы кругового обзора от штатных
Системы AVM, которые устанавливаются на автомобили в стандартной комплектации или чаще предлагаются как опция, хорошо интегрированы с остальным электронным оборудованием автомобиля и не требуют дополнительных усилий для настройки.
Однако такие системы, как правило, не отличаются высокой сложностью и многофункциональностью, если речь не идет о дорогих премиум-моделях. При установке по желанию они, как правило, стоят неоправданно дорого, что является общей тенденцией для дополнительного оборудования при выборе комплектации.
Альтернативный набор можно приобрести по более доступной цене, и он может включать в себя множество неожиданных сервисных функций, а также при ремонте возникнет меньше проблем. Надежность таких систем зависит от выбора конкретного производителя, в отличие от штатных, где решение принимается крупной компанией исходя из экономических факторов.
Установка нештатной системы не представляет собой серьезных трудностей и вполне доступна для специалистов автосервисов. Необходимые комплекты можно найти в широком ассортименте на рынке. Они функционируют независимо от скорости, в отличие от штатных систем.
Самые популярные нештатные системы
Существует несколько систем, основанных на компаниях-производителях.
Spark 360

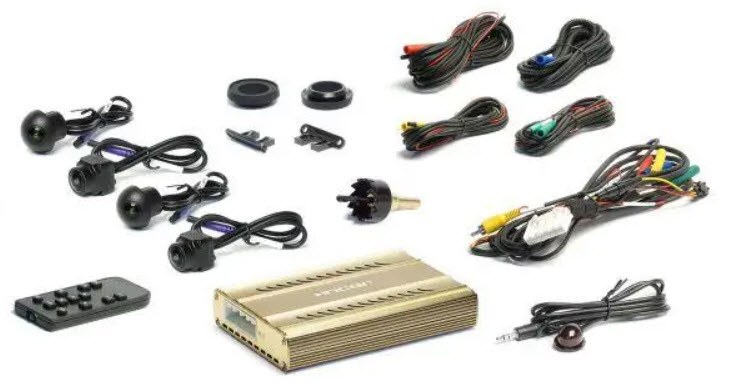

Комплект, разработанный российским производителем, способен функционировать в двух режимах: 2D с видом сверху и в трехмерном формате с различных ракурсов. Он обеспечивает высокую детализацию изображения и эффективно работает даже при недостаточном освещении.
Устройство совместимо с основными мультимедийными платформами и позволяет настраивать внешний вид выбранного автомобиля, включая его цвет. Поддерживает множество марок и моделей автомобилей, подключаясь через CAN-шину. Предлагается несколько вариантов комплектации, которые различаются по цене.
-
Читайте также:
Интерфейс полностью переведен на русский язык, связь осуществляется по HD-каналу. Устройство включает в себя возможность интеграции штатных парктроников и многоканального видеорегистратора. Также предусмотрено дистанционное управление, что делает его подходящим для грузовых автомобилей.
Prime-X

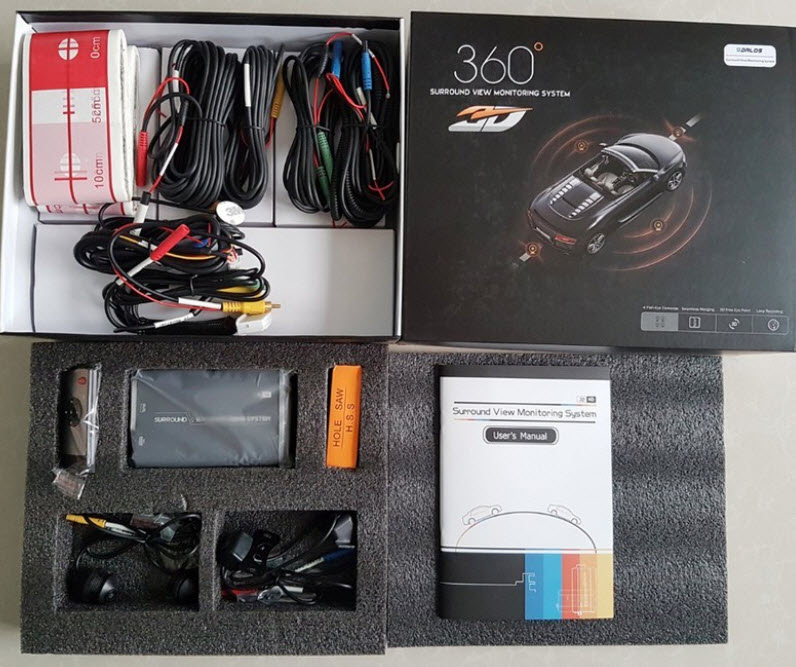

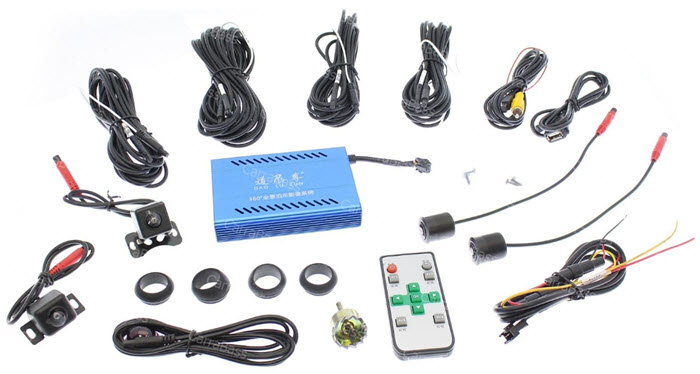

Комплекты бюджетного класса, произведенные в Китае. Вы можете выбирать различные варианты производительности для создания своей системы. В комплект входят все необходимые провода, крепежные элементы и системные модули. Качество изображения может быть ограниченным из-за простоты и низкой стоимости конструкции.
MyWay

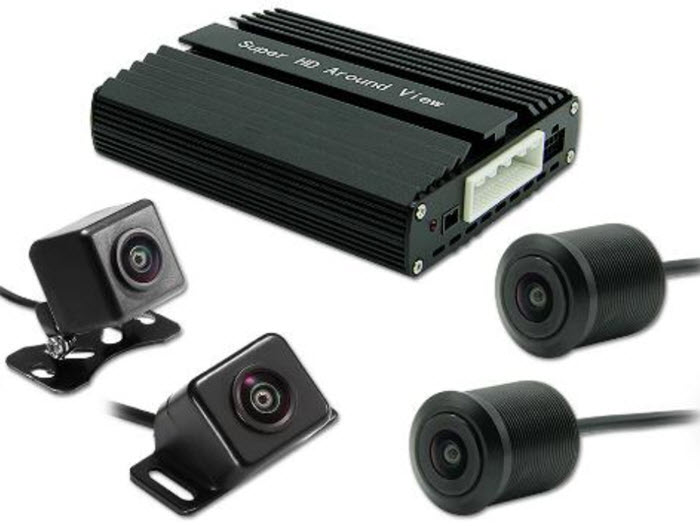

Это также бюджетный сегмент, но с более продвинутыми и надежными компонентами. Разрешение на уровне, видеопроцессор обладает хорошей производительностью. Комплект легко монтируется и настраивается. В наличии есть функция видеорегистратора.
Gazer 360
Существует множество вариантов, адаптированных под конкретные модели автомобилей. Все они предлагают различные режимы, такие как стандартный режим «Helicopter View» и «Smart Zoom View», при котором акцент делается на одной из камер, а также функции для охраны и парковки.
Камеры имеют защиту и обеспечивают широкий угол обзора в 180 градусов. В комплект входит четырёхканальный видеорегистратор. Также предусмотрены датчик удара и пульт дистанционного управления. Ценовая категория находится на среднем уровне.
Incar
По сути, это аналог Gazer 360. Также доступен в универсальном или специализированном варианте для автомобилей. В комплект не входит дисплей, а связь с оригинальными парктрониками отсутствует. В базовых комплектациях цена довольно привлекательная.
-
Читайте также:
Среди недостатков можно отметить несовместимость с универсальными камерами, так как поддерживается только собственный формат.
Установка системы кругового обзора с Алиэкспресс
Установка системы включает в себя размещение камер по периметру автомобиля, чаще всего в корпусах боковых зеркал, решётке радиатора и в области багажника. В некоторых случаях в комплект могут входить специальные фрезы для создания отверстий.
Крайне важно правильно организовать проводку, особенно в местах перехода от дверей к кузову. Для защиты кабелей используются гофрированные трубки.
Электронный блок устанавливается в защищённом месте, вдали от воздействия штатного отопителя салона. Все необходимые сигнальные провода подключаются к разъёмам мультимедийного устройства в соответствии с технической документацией.
Завершение монтажа включает в себя калибровку камер с использованием специальных контрастных шаблонов, размещённых вокруг автомобиля. Этот процесс осуществляется в автоматическом режиме, после чего границы подгоняются вручную для достижения точности.
Преимущества и недостатки
Основное преимущество заключается в том, что водитель получает доступ к видеоинформации, которую невозможно получить другими способами. Это может даже создать эффект прозрачного кузова, включая видимость моторного отсека.
Еще одним важным плюсом является значительное увеличение зоны охвата видеорегистратора: теперь можно контролировать всё пространство вокруг автомобиля. При этом фиксация событий может происходить автоматически, а сохранение данных осуществляется различными методами.
Среди недостатков стоит отметить высокую стоимость качественных многофункциональных систем, а также риск того, что водители могут начать слепо доверять изображению на экране.
-
Читайте также:
Это может привести к проблемам в критических ситуациях, однако доступность таких систем постоянно растет благодаря снижению цен и улучшению характеристик аппаратного обеспечения и программного обеспечения.
Советы по выбору и покупке системы кругового обзора
При выборе и покупке системы кругового обзора для автомобиля важно учитывать несколько ключевых факторов, которые помогут вам сделать правильный выбор и обеспечить максимальную безопасность при вождении.
1. Определите тип системы
Системы кругового обзора могут различаться по типу установки и функциональности. Существуют как заводские решения, так и универсальные системы, которые можно установить самостоятельно. Заводские системы, как правило, интегрированы в мультимедийные системы автомобиля и обеспечивают более высокое качество изображения и надежность. Универсальные системы могут быть более доступными по цене, но их установка может потребовать дополнительных усилий и навыков.
2. Качество изображения
Обратите внимание на разрешение камер и качество изображения. Высокое разрешение (например, 1080p) обеспечит четкость и детализацию, что особенно важно при маневрировании в ограниченных пространствах. Также стоит учитывать угол обзора камер: чем шире угол, тем больше пространства будет охвачено.
3. Наличие дополнительных функций
Некоторые системы кругового обзора предлагают дополнительные функции, такие как ночное видение, датчики парковки, предупреждения о препятствиях и возможность записи видео. Эти функции могут значительно повысить безопасность и удобство использования системы. Рассмотрите, какие из них вам действительно нужны.
4. Установка и совместимость
Перед покупкой убедитесь, что выбранная вами система совместима с вашим автомобилем. Некоторые системы требуют профессиональной установки, в то время как другие могут быть установлены самостоятельно. Если вы не уверены в своих силах, лучше обратиться к специалистам, чтобы избежать возможных проблем с установкой.
5. Отзывы и рекомендации
Перед покупкой обязательно ознакомьтесь с отзывами других пользователей. Это поможет вам понять, насколько система эффективна и надежна в реальных условиях. Также полезно проконсультироваться с друзьями или знакомыми, которые уже использовали подобные системы.
6. Бюджет
Определите свой бюджет заранее. Системы кругового обзора могут варьироваться по цене от доступных моделей до премиум-класса. Не стоит экономить на безопасности, но и переплачивать за ненужные функции тоже нецелесообразно. Найдите оптимальный баланс между ценой и качеством.
7. Гарантия и сервисное обслуживание
Обратите внимание на условия гарантии и возможность сервисного обслуживания. Надежные производители предлагают длительную гарантию на свою продукцию и поддержку в случае возникновения проблем. Это может стать важным фактором при выборе системы кругового обзора.
Следуя этим советам, вы сможете выбрать и приобрести систему кругового обзора, которая будет соответствовать вашим требованиям и обеспечит безопасность на дороге.
Вопрос-ответ
Как работает круговой обзор в машине?

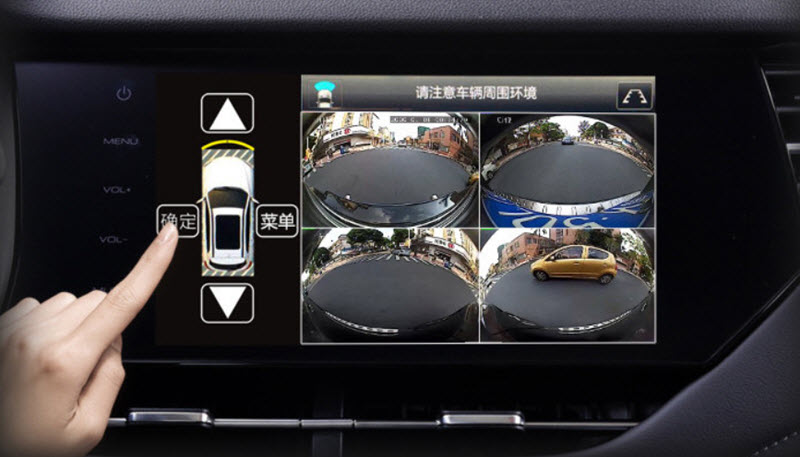

Изображение с камер поступает в блок обработки видео, далее процессор производит коррекцию и совмещает четыре изображения в одно, тем самым позволяя водителю получить взгляд на машину сверху. Таким образом получается одно круговое изображение с четырех камер — так называемая камера кругового обзора.
Сколько стоит установка камеры кругового обзора?
Стоимость базовой установки универсального кругового обзора на легковое авто (включая минивены, пикапы и джипы) — 15 000 р.
Можно ли установить круговой обзор на авто?
Установка в авто системы кругового обзора 360 – это один из наиболее эффективных способов обеспечить безопасность при вождении автомобиля. Технология кругового обзора позволяет получать полную информацию о происходящем вокруг машины, что помогает избежать различных аварийных ситуаций.
Советы
СОВЕТ №1
Перед покупкой системы кругового обзора, внимательно изучите характеристики и совместимость с вашим автомобилем. Убедитесь, что выбранная модель подходит для вашего автомобиля по типу и размерам, а также поддерживает необходимые функции.
СОВЕТ №2
Обратите внимание на качество камер и разрешение изображения. Чем выше качество, тем лучше будет видимость в темное время суток и при плохих погодных условиях. Ищите системы с HD-камерой для четкого изображения.
СОВЕТ №3
При установке системы кругового обзора, если вы не уверены в своих силах, лучше обратиться к профессионалам. Неправильная установка может привести к сбоям в работе системы и даже повредить автомобиль.
СОВЕТ №4
После установки системы обязательно протестируйте её в различных условиях. Проверьте, как она работает при парковке, маневрировании и в условиях ограниченной видимости, чтобы убедиться в её надежности и эффективности.
