Шноркель — специализированное устройство для забора воздуха в двигатель автомобиля в условиях запыленности или при преодолении водных преград. В статье рассмотрим виды шноркелей, принцип работы и устройство насадок для забора воздуха, таких как гусак и циклон. Также поделимся информацией о том, как самостоятельно создать шноркель для УАЗ Патриот, что улучшит производительность двигателя и защитит его от загрязнений. Статья будет полезна владельцам внедорожников и тем, кто хочет повысить надежность автомобиля в сложных условиях эксплуатации.

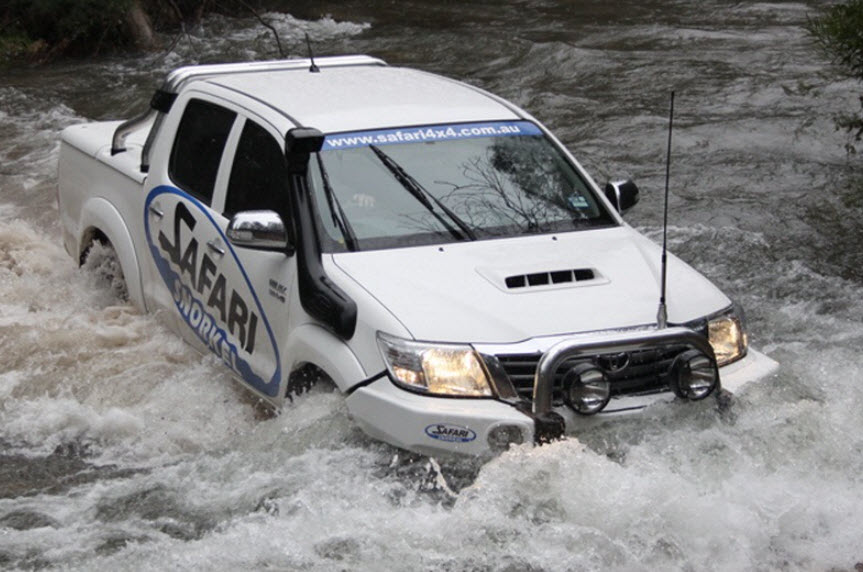

Зачем на машину ставят шноркель
Проехать по сложным маршрутам бездорожья и не столкнуться с необходимостью преодоления водной преграды, даже не слишком глубокой, около метра, довольно сложно. Если уровень воды не достигнет патрубка воздухозаборника двигателя, то риск того, что система впуска захватит грязную жидкость, значительно возрастает.
Причина в том, что поверхность воды не является идеальной, и автомобиль создает волну, которая поднимается и под капотом. Ситуация усугубляется работой вентилятора системы охлаждения и приводных ремней, которые разбрызгивают воду в разные стороны.
Хотя электропроводку автомобиля и другие важные узлы можно защитить от попадания воды различными способами, очистить воздух от жидкости не так просто.
Необходимо выводить воздухозаборник наружу и как можно выше, то есть над крышей автомобиля. В противном случае в двигатель попадет вода, что в лучшем случае приведет к намоканию воздушного фильтра и его некорректной работе, а в худшем – к гидроудару. Это означает попадание несжимаемой жидкости в камеру сгорания, что неизбежно приведет к повреждению деталей.

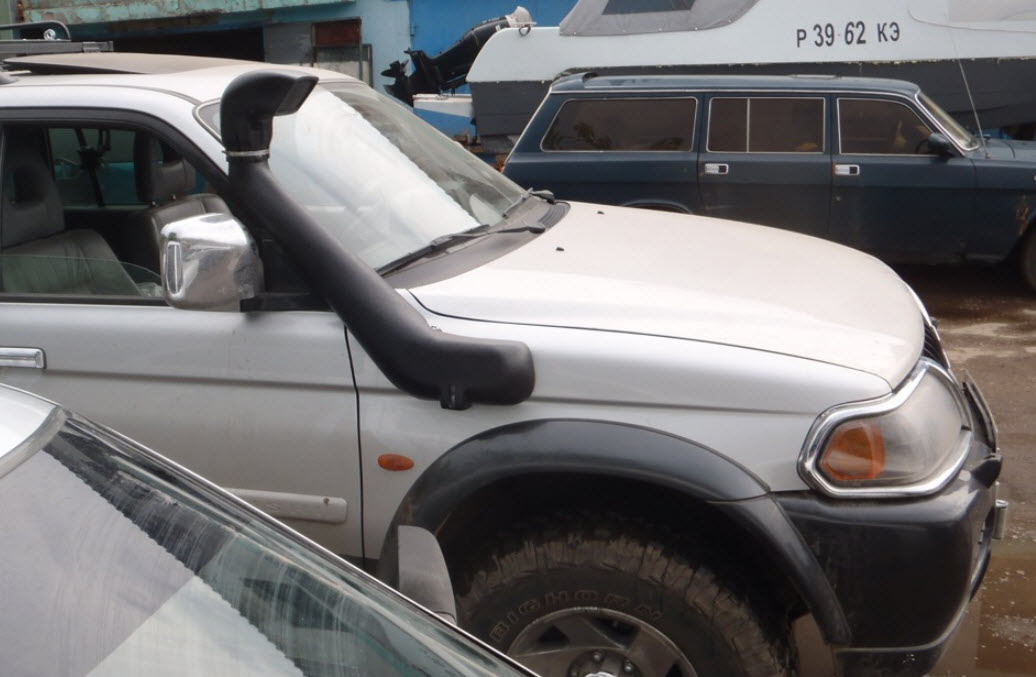

Шноркель представляет собой устройство, предназначенное для забора воздуха в двигатели автомобилей, особенно в условиях повышенной запыленности или при преодолении водных преград. Эксперты выделяют несколько видов шноркелей, включая прямые и изогнутые модели, которые различаются по форме и способу установки. Принцип работы шноркеля заключается в том, что он поднимает воздухозаборник выше уровня капота, что позволяет избежать попадания воды и грязи в двигатель. Устройство состоит из трубки, фильтра и насадки, которая направляет поток воздуха. Правильная установка и использование шноркеля значительно повышают надежность работы двигателя в сложных условиях, что делает его незаменимым элементом для внедорожников и автомобилей, предназначенных для активного отдыха.
Принцип работы
Идея шноркеля известна с давних времен. Длинная труба, через которую двигатели внутреннего сгорания получают воздух, использовалась еще на первых подводных лодках. Она также служила для подачи воздуха экипажу. Аналогично называлась и трубка для подводного плавания.
Шноркель не только защищает цилиндры от воды, но и от большого количества пыли, которая может быстро забить воздушный фильтр, делая его непроницаемым для воздуха.
Входной патрубок внешнего воздухопровода устанавливают в наиболее чистом от пыли месте – высоко над капотом, перед рамкой лобового стекла.
Кроме того, воздух в этом месте имеет более низкую температуру по сравнению с подкапотным пространством, что приводит к повышенной плотности кислорода на единицу объема. Это позволяет подавать больше топлива, что, хоть и незначительно, увеличивает мощность двигателя.
Читайте также:
| Аспект | Описание | Примечания |
|---|---|---|
| Назначение шноркеля | Забор воздуха для двигателя выше уровня воды или пыли. | Предотвращает гидроудар и попадание абразивных частиц. |
| Принцип работы | Перемещение точки забора воздуха из-под капота на уровень крыши или стойки. | Воздух поступает по герметичной трубе в воздушный фильтр. |
| Виды шноркелей | 1. Стандартный (прямой): Простая труба, выведенная вверх. 2. С циклоном (префильтром): Имеет циклонный фильтр для предварительной очистки воздуха от пыли и воды. 3. С поворотной головкой: Позволяет менять направление забора воздуха. |
Выбор зависит от условий эксплуатации и бюджета. |
| Материалы изготовления | Пластик (полиэтилен, ABS), стекловолокно, металл (редко). | Пластик наиболее распространен из-за легкости и устойчивости к коррозии. |
| Устройство насадки (оголовка) | 1. Прямая: Простая труба. 2. Грибок (циклон): Спиралевидные лопасти для отделения крупных частиц. 3. «Ковш» (ram head): Направлен вперед для создания наддува на скорости. |
Грибок эффективен в пыльных условиях, «ковш» — для улучшения динамики. |
| Преимущества | Защита двигателя от воды и пыли, улучшение охлаждения двигателя (за счет более холодного воздуха), повышение проходимости. | Особенно актуально для внедорожников и автомобилей, эксплуатируемых в тяжелых условиях. |
| Недостатки | Увеличение габаритов автомобиля, возможное увеличение шума, необходимость герметизации всех элементов впускной системы. | Требует профессиональной установки для обеспечения герметичности. |
| Установка | Требует сверления отверстий в кузове, герметизации соединений, подключения к штатной системе впуска. | Рекомендуется доверить установку специалистам. |
Интересные факты
Вот несколько интересных фактов о шноркелях на автомобилях:
-
Функция защиты от воды: Шноркель предназначен для предотвращения попадания воды в двигатель во время преодоления водных преград. Он поднимает забор воздуха выше уровня воды, что позволяет двигателю продолжать работать даже в условиях глубокого брода.
-
Улучшение производительности: Шноркели могут улучшить производительность двигателя, обеспечивая более холодный и чистый воздух для сгорания. Это особенно важно для внедорожных автомобилей, которые часто сталкиваются с пылью и грязью, что может негативно сказаться на работе двигателя.
-
Разнообразие конструкций: Существует несколько видов шноркелей, включая прямые и изогнутые модели. Прямые шноркели обеспечивают более прямой поток воздуха, тогда как изогнутые могут быть более эстетичными и лучше вписываться в дизайн автомобиля. Некоторые шноркели также имеют фильтры, которые дополнительно очищают воздух перед его поступлением в двигатель.

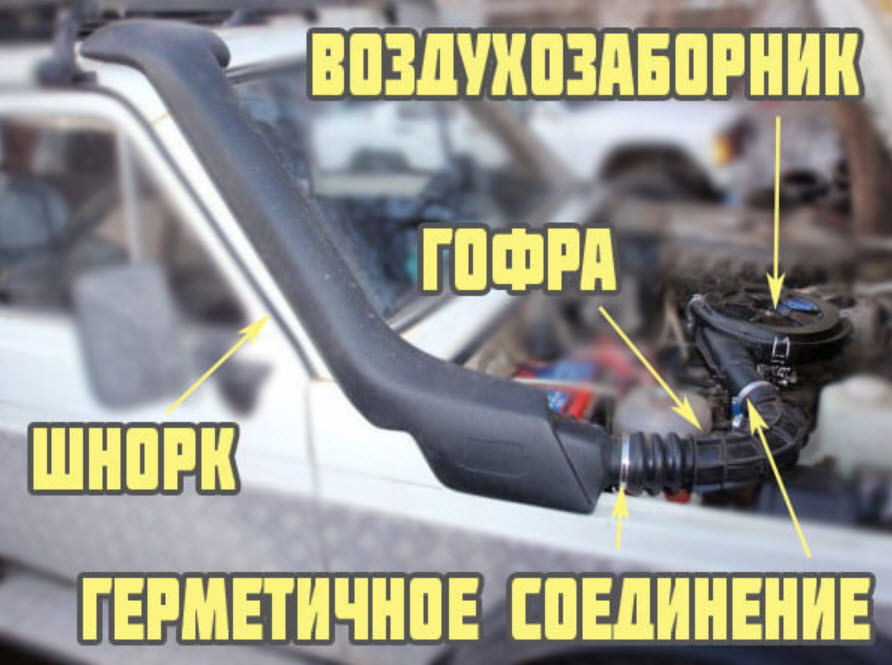

Устройство
Типичный шноркель состоит из следующих элементов:
- гибкий гофрированный шланг, который соединяет воздуховод шноркеля, установленный на кузове, с входным патрубком воздушного фильтра двигателя;
- жесткая труба сложной конфигурации и значительного диаметра, которая направляет магистраль вдоль кузовной стойки к крыше;
- насадка, предназначенная для забора воздуха из окружающей среды, иногда имеет сложное устройство с функциями дополнительной фильтрации и даже небольшого наддува.
Вся эта система фиксируется к крылу, брызговику, стойке и рамке лобового стекла. Гофрированный шланг надежно закреплен хомутами с обеих сторон на патрубках шноркеля и корпусе воздушного фильтра.
Виды насадок
В некоторых случаях труба шноркеля заканчивается входным отверстием, которое расположено таким образом, чтобы предотвратить попадание капель дождя. Однако производители часто стараются усложнить конструкцию насадки, улучшая функциональные характеристики продукта. Все насадки можно условно разделить на два типа: гусаки и циклоны.

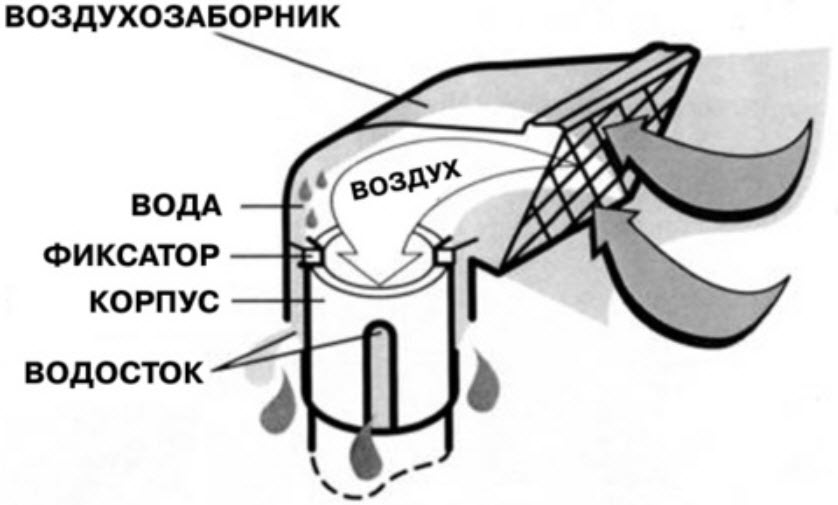

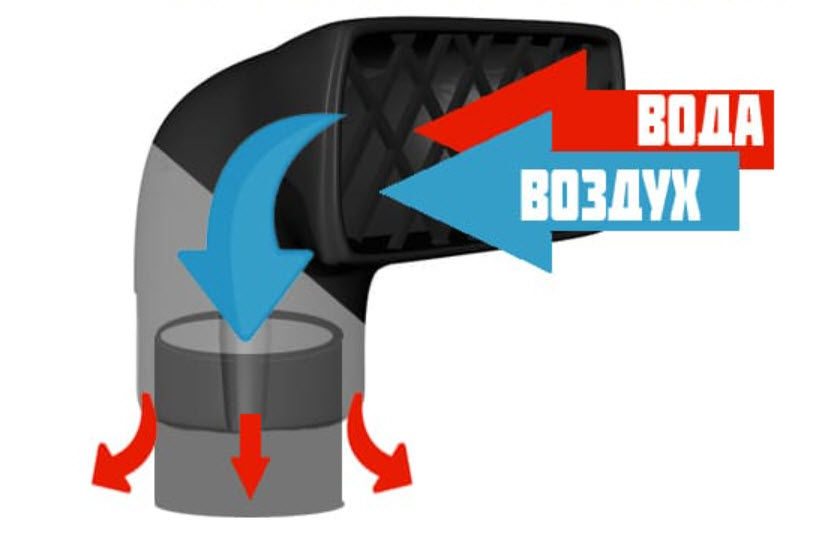

Гусак
Эта насадка получила свое название благодаря уникальной форме, которая отличается изгибом траектории всасываемого воздуха. Плоскость среза насадки можно настраивать различными способами относительно направления потока, включая возможность установки под разными углами к вертикали.
Если направить заборное отверстие вперед, это может немного повысить давление на входе потока, что облегчит работу двигателя и положительно скажется на его мощности и расходе топлива. Однако, стоит учитывать, что в таком положении увеличивается риск попадания пыли и водяного спрея в трубу во время дождя. Кроме того, такая установка делает насадку более уязвимой к повреждениям в лесной местности.

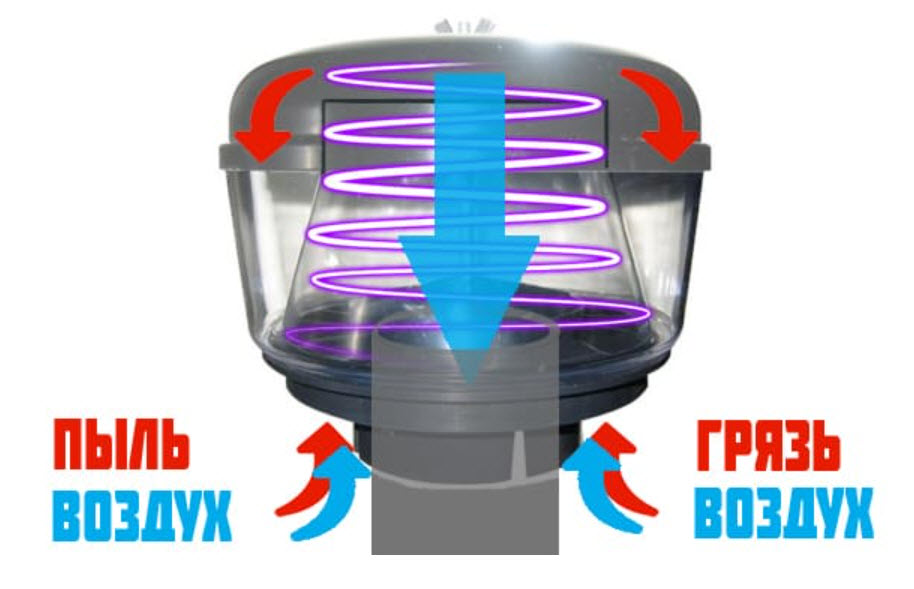

Циклон
Существуют более сложные системы, предназначенные для очистки воздуха от крупных частиц. В их конструкции применяются как инжекционные потоки, так и дополнительные вентиляторы, создающие эффект центрифуги для удаления пыли. Некоторые из них оборудованы прозрачными контейнерами для сбора пыли, что позволяет визуально контролировать необходимость их очистки.
Также можно встретить и более серьезные модели с дополнительными фильтрами, которые способны функционировать в условиях высокой запыленности, например, при движении по пыльным дорогам в пустыне.
Однако такие устройства имеют высокую стоимость, значительно превышающую цену стандартного шноркеля с установкой. Тем не менее, без них эксплуатация автомобиля в таких условиях становится крайне затруднительной. Стандартного фильтра хватит лишь на несколько километров.
Плюсы и минусы использования шноркеля
Скорее уместно говорить о необходимости установки шноркеля на автомобиле в определенных условиях, чем о его преимуществах или о том, что он может предотвратить:
- прежде всего – защита двигателя от гидроудара и возможность преодоления водных преград;
- первичная фильтрация загрязненного и влажного воздуха;
- увеличение срока службы воздушного фильтра;
- небольшое повышение мощности двигателя на высоких скоростях при сильном встречном потоке воздуха, хотя это не является полноценным наддувом.
Однако недостатки становятся очевидными сразу:
- изменение внешнего облика автомобиля, возможные вопросы со стороны дорожной полиции;
- увеличение аэродинамического сопротивления впускного тракта;
- риск повреждения кузова и его антикоррозионного покрытия при установке;
- дополнительные финансовые затраты.
Иногда шноркель устанавливают просто как элемент декора, который может пригодиться в будущем. Если такой тюнинг приносит удовольствие владельцу, это можно считать дополнительным плюсом доработки.
Нужно ли регистрировать трубку для забора воздуха
Законодательство по установке шноркеля остается неопределенным. С одной стороны, любые изменения в конструкции автомобиля подлежат запрету, что подразумевает необходимость сертификации и массу бюрократических процедур с сопутствующими затратами. С другой стороны, такое изменение не влияет на безопасность, если оно не ухудшает видимость водителя. В конечном итоге, решение будет принимать инспектор.
-
Читайте также:
Шноркель считается законным, если он установлен на заводе и указан в одобрении типа транспортного средства (ОТТС). Либо его можно легализовать позже, следуя установленной процедуре.
Так как установка одного лишь шноркеля не является единственным элементом внедорожного тюнинга, он должен быть включен в общий пакет регистрации изменений конструкции. Это касается также бамперов, лифта, нестандартных колес и лебедок. Один шноркель не способен существенно улучшить проходимость автомобиля.
Как сделать шноркель своими руками
В последние годы, когда множество компаний предлагает аксессуары для внедорожников, необходимость самостоятельно изготавливать шноркель из сантехнических труб, как это делалось ранее, отпала. Тем не менее, теоретически это возможно, но важно использовать трубы большого диаметра, около 60-70 мм, иначе двигатель может испытывать недостаток воздуха.
Также стоит приобрести гофрированный рукав для соединения трубопровода с впускным патрубком. Если внешний вид такого решения вас устраивает, то почему бы и не попробовать?

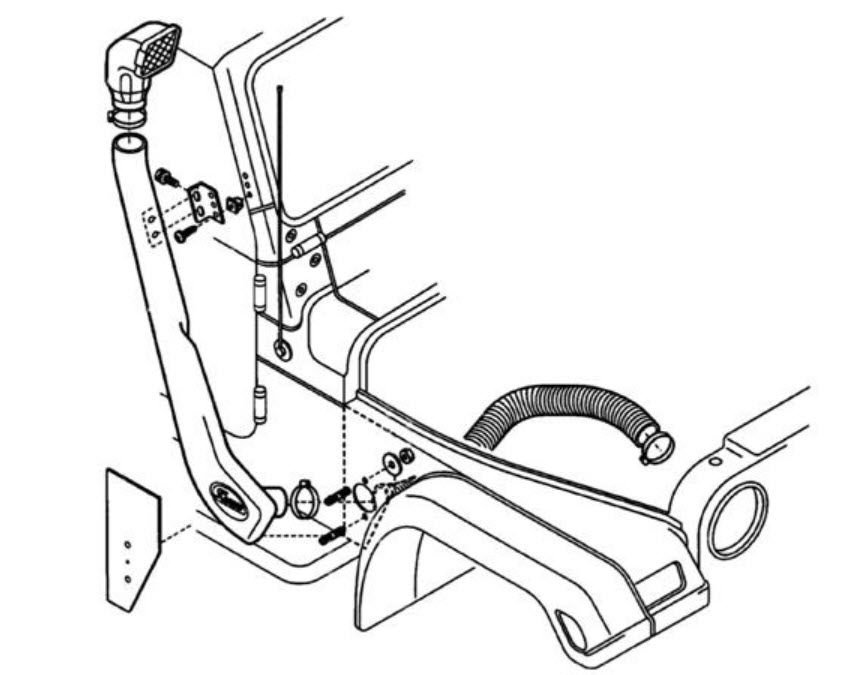

Установка на УАЗ Патриот
Установка шноркеля на «Патриот» начинается с покупки необходимого комплекта деталей. В идеале в него должны входить сам шноркель, насадка, хомуты, шаблон и набор крепежных элементов.
Возможно, вам потребуется докупить некоторые вещи:
- если в комплекте имеется шаблон, его нужно приложить к правому крылу и отметить места для проходного и крепежных отверстий;
- для удобства рекомендуется снять корпус отопителя из области правого брызговика;
- сверление крыла и находящегося за ним брызговика следует выполнять корончатым сверлом, соответствующим диаметру трубки шноркеля;
- для крепления к стойке изнутри необходимо снять её обивку;
- после разметки по шаблону сверлят крепежные отверстия для стандартного крепежа из комплекта;
- завершается установка окончательным креплением, надеванием насадки и гофры, после чего всё фиксируется хомутами и герметизируется для защиты от воды и влаги.
При наличии необходимых инструментов и немного навыков, установка не представляет особой сложности и доступна каждому. Это позволяет значительно сэкономить, так как стоимость установки сопоставима с ценой самого комплекта.
Рекомендации по выбору шноркеля для конкретных условий эксплуатации
При выборе шноркеля для автомобиля важно учитывать множество факторов, которые могут повлиять на его эффективность и долговечность. Прежде всего, необходимо определить условия эксплуатации автомобиля. Если планируется использование в условиях глубокого бездорожья или в водных преградах, стоит обратить внимание на модели, которые обеспечивают максимальную защиту от влаги и грязи.
-
Читайте также:
Одним из ключевых аспектов является материал, из которого изготовлен шноркель. Наиболее распространены пластиковые и алюминиевые модели. Пластиковые шноркели, как правило, легче и менее подвержены коррозии, однако алюминиевые варианты могут предложить большую прочность и устойчивость к механическим повреждениям. Выбор материала должен основываться на предполагаемых условиях эксплуатации и личных предпочтениях владельца.
Также стоит учитывать конструкцию шноркеля. Некоторые модели имеют специальные фильтры, которые предотвращают попадание пыли и грязи в двигатель. Это особенно важно для автомобилей, которые часто эксплуатируются в пыльных условиях. Кроме того, стоит обратить внимание на форму и расположение воздухозаборника: он должен быть установлен так, чтобы минимизировать вероятность попадания воды и грязи, а также обеспечить оптимальный поток воздуха.
Не менее важным является совместимость шноркеля с конкретной моделью автомобиля. Перед покупкой рекомендуется ознакомиться с рекомендациями производителя и отзывами других владельцев, чтобы убедиться, что выбранный шноркель подходит именно для вашего автомобиля и не потребует дополнительных модификаций.
Наконец, стоит обратить внимание на бренд и репутацию производителя. Известные компании, специализирующиеся на производстве аксессуаров для внедорожников, как правило, предлагают более качественные и надежные решения. Не стоит экономить на этом элементе, так как от его качества зависит не только производительность двигателя, но и безопасность в сложных условиях эксплуатации.
Вопрос-ответ
Какой принцип работы шноркеля на автомобиле?
Шноркель работает, подавая воздух в двигатель автомобиля из более высоких и чистых слоев атмосферы, что особенно важно при движении по водным преградам или в условиях сильной запыленности. Он обеспечивает оптимальную подачу воздуха, предотвращая попадание воды и грязи в систему впуска.
Какие существуют виды шноркелей и чем они отличаются?
Существует несколько видов шноркелей, включая прямые и угловые модели. Прямые шноркели обычно устанавливаются на автомобили с высоким капотом, в то время как угловые подходят для автомобилей с низким профилем. Также различаются материалы изготовления: пластиковые, алюминиевые и стальные, что влияет на их прочность и вес.
Как правильно установить шноркель на автомобиль?
Установка шноркеля требует точного измерения и сверления отверстий в кузове автомобиля для обеспечения герметичности и правильного направления потока воздуха. Рекомендуется следовать инструкциям производителя и, при необходимости, обращаться к профессионалам для установки, чтобы избежать повреждений автомобиля.
Советы
СОВЕТ №1
Перед установкой шноркеля на ваш автомобиль, убедитесь, что он совместим с моделью вашего автомобиля. Разные автомобили могут иметь различные конструкции и размеры, поэтому важно выбрать шноркель, который подходит именно вам.
СОВЕТ №2
Обратите внимание на материал, из которого изготовлен шноркель. Пластиковые шноркели легкие и устойчивы к коррозии, но металлические могут предложить большую прочность. Выбор материала зависит от условий эксплуатации вашего автомобиля.
СОВЕТ №3
Регулярно проверяйте состояние шноркеля и его соединений. Поскольку шноркель предназначен для работы в сложных условиях, важно следить за его целостностью и герметичностью, чтобы избежать попадания воды и грязи в двигатель.
СОВЕТ №4
При установке шноркеля учитывайте его расположение и угол наклона. Неправильная установка может привести к снижению эффективности забора воздуха и даже к повреждению двигателя. Лучше всего доверить установку профессионалам.
