Шасси автомобиля — основа конструкции транспортного средства, играющая ключевую роль в его функциональности и безопасности. В статье рассмотрим назначение, устройство и классификацию шасси легковых и грузовых автомобилей. Понимание этих аспектов поможет лучше ориентироваться в автомобильной тематике и правильно подбирать запчасти по номеру шасси, что упростит процесс ремонта и обслуживания.
Функции шасси в машине
В зависимости от основного назначения автомобиля, шасси должно выполнять ряд ключевых функций:
- принимать крутящий момент от двигателя, преобразовывать его до необходимого уровня и передавать на ведущие колеса;
- обеспечивать эффективное гашение ударов и толчков от неровностей дороги, защищая пассажиров, груз и механизмы автомобиля от перегрузок;
- задавать направление движения, обеспечивая стабильность и безопасность на различных типах дорог;
- выполнять функции служебного, экстренного и стояночного торможения;
- придавать кузову дополнительную прочность и жесткость.
Некоторые компоненты шасси могут быть установлены внутри кузова, при этом сохраняя свою функциональную независимость.

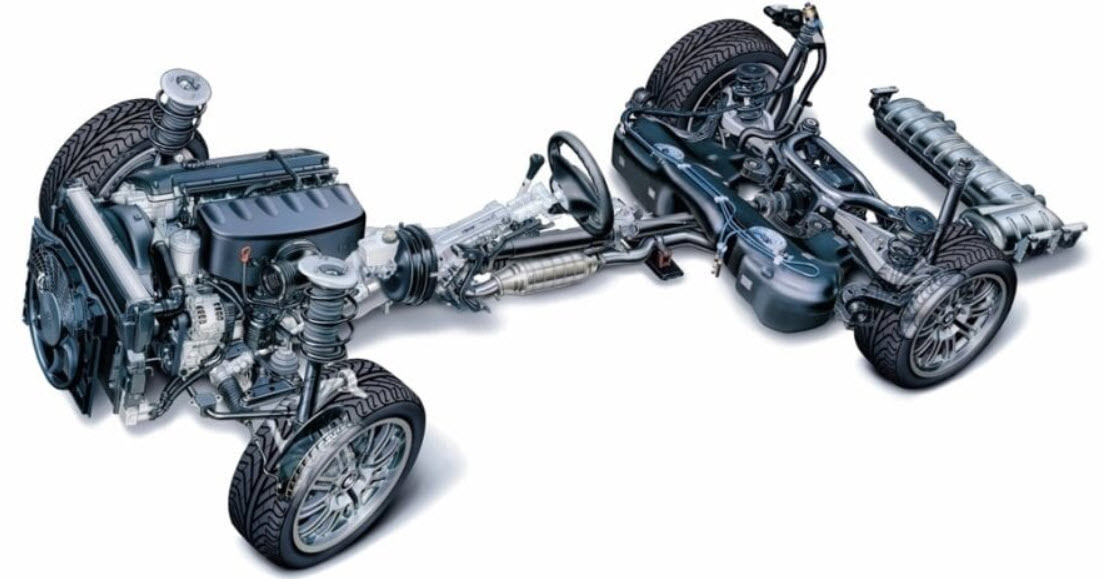

Шасси автомобиля представляет собой основную конструктивную часть, на которой монтируются все остальные компоненты, включая кузов, двигатель и подвеску. Эксперты отмечают, что основное назначение шасси заключается в обеспечении прочности и устойчивости транспортного средства, а также в распределении нагрузки во время движения. Принцип работы шасси основан на взаимодействии различных элементов, таких как рама, подвеска и колеса, которые совместно обеспечивают комфорт и безопасность при передвижении. При этом, качественное шасси способствует улучшению управляемости и снижению вибраций, что особенно важно для длительных поездок. В современных автомобилях шасси также играет ключевую роль в обеспечении безопасности, так как оно поглощает удары при столкновениях и защищает пассажиров.
Устройство и конструкция

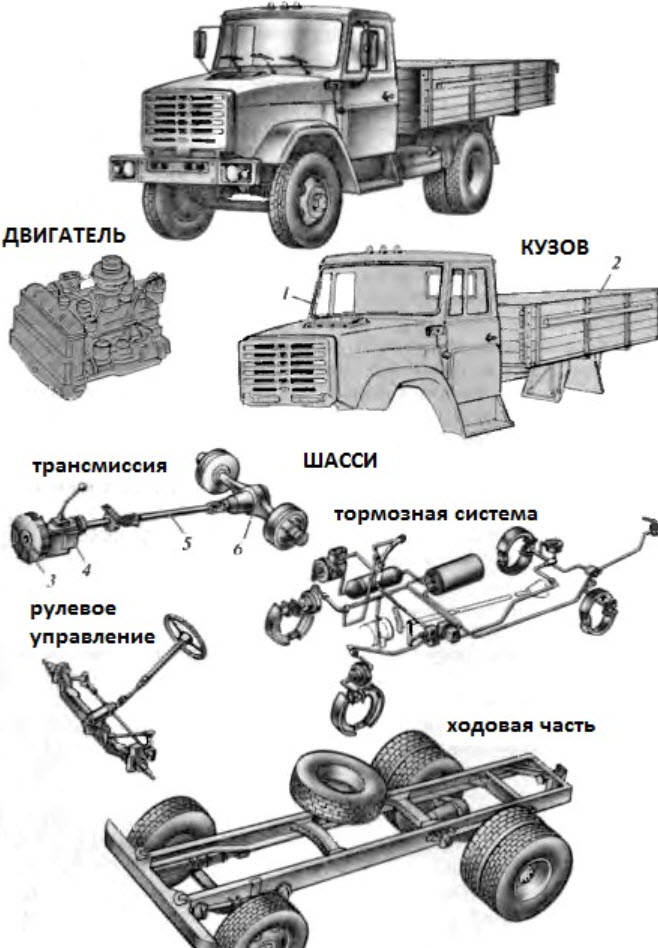

Шасси автомобиля состоит из различных систем, каждая из которых выполняет свои функции:
- Трансмиссия, включающая в себя коробку передач, раздаточную коробку, приводные системы и карданные валы, редукторы ведущих мостов и полуоси;
- Подвеска, состоящая из упругих элементов, амортизаторов и направляющего механизма;
- Колёса и ступичные узлы;
- Рулевое управление, в состав которого входят руль, колонка, усилители, рулевой редуктор (рейка), рулевая трапеция и поворотные кулаки;
- Тормозная система, обладающая сложной конструкцией для обеспечения эффективности и безопасности.
Конструктивно узлы шасси могут быть организованы вокруг рамы автомобиля или, в случае её отсутствия, вокруг нижних элементов несущей структуры кузова.
Для повышения комфорта и улучшения управляемости на автомобили часто устанавливают передние и задние подрамники. Эти прочные пространственные конструкции служат опорой для деталей подвесок и трансмиссии, при этом они крепятся к кузову.
Так кузов освобождается от многих нежелательных сил, которые могли бы воздействовать на него со стороны дороги и силового агрегата.
Компоновка шасси также играет важную роль в упрощении процессов сборки и ремонта автомобилей. Вместо того чтобы выполнять все работы с тяжёлым и громоздким кузовом, предварительно собираются все элементы на раме или подрамниках, а затем полученные модули соединяются с кузовом.
Хотя такой подход имеет свои недостатки, так как детали подрамников могут мешать при сборке и разборке, преимуществ больше, поэтому подрамники используются практически во всех современных автомобилях.
| Компонент шасси | Назначение | Принцип работы |
|---|---|---|
| Рама (или несущий кузов) | Основа для крепления всех агрегатов и элементов автомобиля, обеспечение жесткости конструкции. | Рама представляет собой жесткую конструкцию из балок, к которой крепятся двигатель, трансмиссия, подвеска и кузов. Несущий кузов выполняет те же функции, интегрируя раму в единую конструкцию кузова. |
| Подвеска | Обеспечение комфорта при движении, сцепления колес с дорогой, устойчивости и управляемости. | Состоит из упругих элементов (пружины, рессоры, торсионы), гасящих элементов (амортизаторы) и направляющих элементов (рычаги, тяги). Поглощает удары от неровностей дороги, сохраняя контакт колес с поверхностью. |
| Рулевое управление | Изменение направления движения автомобиля. | Водитель вращает рулевое колесо, которое через рулевой механизм передает усилие на рулевые тяги, поворачивающие управляемые колеса. |
| Тормозная система | Замедление и остановка автомобиля, удержание его на месте. | При нажатии на педаль тормоза создается давление в гидравлической системе, которое передается на тормозные механизмы (дисковые или барабанные), прижимая колодки к дискам/барабанам и создавая трение, замедляющее вращение колес. |
| Колеса и шины | Передача крутящего момента от двигателя к дороге, обеспечение сцепления, амортизация мелких неровностей. | Колеса состоят из диска и шины. Шины, благодаря своей эластичности и рисунку протектора, обеспечивают сцепление с дорожным покрытием и поглощают мелкие удары. |
| Трансмиссия (часть шасси) | Передача крутящего момента от двигателя к ведущим колесам, изменение крутящего момента и скорости. | Включает сцепление, коробку передач, карданный вал (для заднеприводных/полноприводных), главную передачу и дифференциал. Позволяет выбирать оптимальный режим работы двигателя и передавать мощность на колеса. |
Интересные факты
Вот несколько интересных фактов о шасси в автомобиле:
-
Структурная основа: Шасси является основой автомобиля, на которой монтируются все остальные компоненты, такие как кузов, двигатель и подвеска. Оно обеспечивает жесткость и прочность конструкции, что критически важно для безопасности и управляемости автомобиля.
-
Типы шасси: Существует несколько типов шасси, включая несущие и рамы. Несущее шасси (например, в большинстве легковых автомобилей) объединяет кузов и шасси в одну конструкцию, что снижает вес и увеличивает жесткость. В то время как рама (например, в грузовиках и внедорожниках) представляет собой отдельную конструкцию, на которую устанавливаются кузов и другие элементы.
-
Подвеска и управление: Шасси также включает в себя систему подвески, которая играет ключевую роль в управлении автомобилем. Подвеска помогает смягчать удары от неровностей дороги, обеспечивая комфорт и стабильность при движении. Правильная настройка подвески может значительно повлиять на характеристики автомобиля, такие как сцепление с дорогой и маневренность.
Трансмиссия

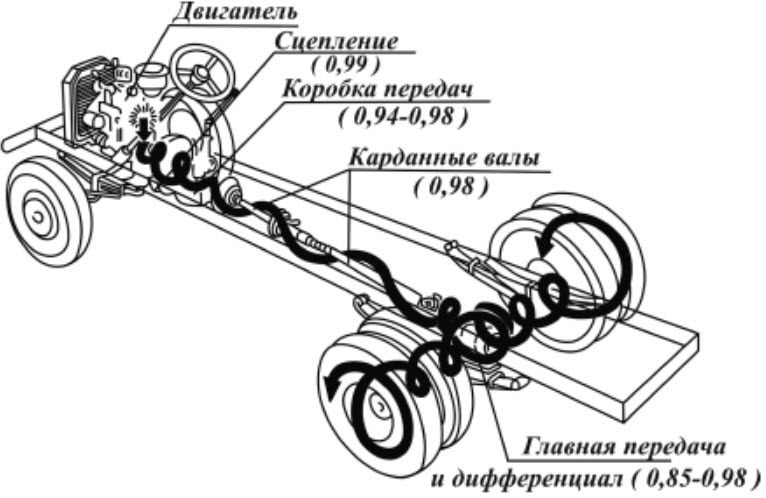

Трансмиссия является связующим звеном, передающим крутящий момент от коленчатого вала двигателя к ведущим колесам. При этом значение крутящего момента может варьироваться в широких пределах, в зависимости от выбранного водителем или автоматически установленного передаточного числа трансмиссии.
Это передаточное число отражает соотношение между оборотами двигателя и частотой вращения колес. Крутящий момент увеличивается ровно в том же соотношении, в каком скорость вращения вала двигателя превышает скорость валов на выходе трансмиссии.
Данная характеристика имеет ключевое значение для эффективного использования мощности двигателя, так как она зависит от частоты вращения вала, которая может быть необходима на различных скоростях.
Классическая механическая трансмиссия включает в себя следующие компоненты:
- Сцепление, которое позволяет разъединять двигатель и другие узлы, а также обеспечивает плавное их соединение;
- Коробка передач, которая непосредственно изменяет общее передаточное число, а значит и скорость, и крутящий момент;
- Раздаточная коробка, используемая в полноприводных автомобилях для распределения вращения между осями;
- Карданные валы и привода с шарнирами равных угловых скоростей (ШРУС), соединяющие элементы трансмиссии и ступицы колес;
- Главные передачи, где крутящий момент дополнительно увеличивается, а направление вращения изменяется с продольного на поперечное;
- Дифференциалы, позволяющие колесам на одной оси вращаться с различной скоростью.

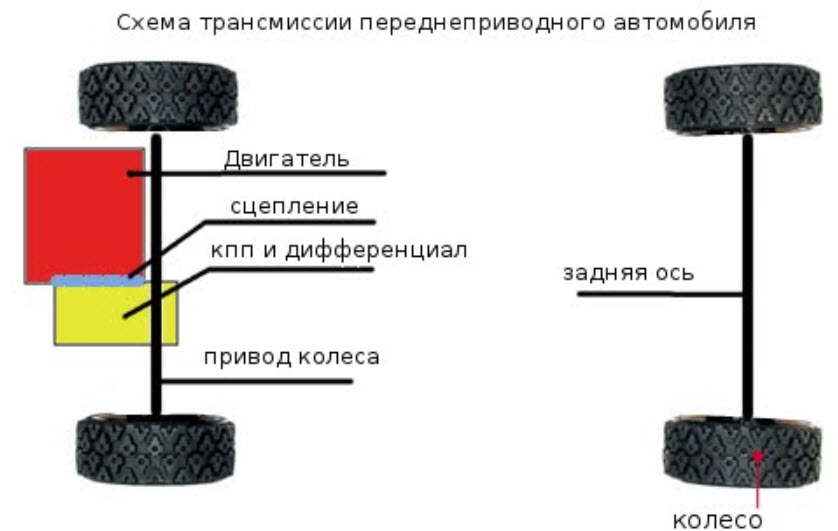

Трансмиссия в автомобилях с передним приводом.
Трансмиссия в автомобилях с задним приводом.
Наиболее распространенной является механическая трансмиссия, которая может быть как ручной, так и автоматической. Однако также существуют гидравлические и электрические трансмиссии, которые применяются, например, в гибридных и тяжелых грузовых автомобилях.
Читайте также:
Классификация
Шасси автомобиля может быть выполнено в виде рамной конструкции или на основе несущего кузова. Рамы делятся на несколько типов:
- Лестничная рама, состоящая из двух лонжеронов, соединённых поперечными балками;
- Объёмная рама, представляющая собой пространственную конструкцию, к которой крепятся кузовные элементы;
- Хребтовая рама, где основная нагрузка ложится на мощную центральную трубу, к которой прикрепляются трансмиссия и подвеска, часто внутри которой проходят карданные валы;
- Интегрированная рама, которая является частью силовой структуры несущего кузова и принимает на себя основную часть нагрузок, но не отделяется от кузовных деталей;
- Распределённая рама, имеющая отдельные передние и задние подрамники, соединённые несущим днищем автомобиля с встроенными лонжеронами и поперечинами.
Использование рам ограничено тяжёлыми автомобилями, грузовиками и полноприводными машинами с высокой проходимостью, где критически важны прочность и способность выдерживать изгибающие нагрузки.
В некоторых случаях от кузова требуется высокая жёсткость, что делает пространственную раму предпочтительной, например, в автоспорте.
В остальных ситуациях применение отдельной рамы нецелесообразно, так как это увеличивает вес и стоимость автомобиля. Поэтому в большинстве случаев используются несущие кузова.
Силовая структура, часто изготовленная из высокопрочных сталей, формирует каркас кузова, обеспечивая необходимые характеристики прочности и безопасности. Однако в условиях постоянных ударных и крутящих нагрузок металл может ослабевать из-за усталости. Для дорожных автомобилей это не столь критично, так как конструкция остаётся лёгкой и жёсткой.
Шасси грузовых автомобилей
Грузовики, как правило, создаются на основе шасси с лестничной рамой. Два мощных лонжерона, расположенные вдоль кузова, обычно имеют переменное сечение и обеспечивают независимое размещение кабины с двигателем и грузовой платформы или сцепного устройства для полуприцепа.
Такой подход особенно важен для тяжёлых грузовиков. В кузове, который здесь подразумевает грузовую платформу, размещается значительная масса, и просто использовать подвеску для гашения колебаний недостаточно.
Плоская рама обеспечивает необходимую гибкость и податливость, позволяя грузу иметь некоторую свободу, что предотвращает разрушительные нагрузки при движении по неровным дорогам. Рама изготавливается из упругой стали, которая восстанавливает свою форму после снятия нагрузки.
Кроме того, рамная конструкция позволяет создать функционально завершённое шасси грузовика. На нём размещаются двигатель, трансмиссия, подвеска и тормозная система.
На такую раму можно установить любой кузов из доступной линейки, будь то бортовой грузовик, фургон, цистерна или седельный тягач.
Также легко решаются вопросы изменения количества мостов, размеров, типов кабин и дополнительного оборудования. Модульная конструкция способствует снижению себестоимости автомобилей.
Это позволяет даже поставлять голые шасси специализированным компаниям для создания уникальных автомобилей в единичном производстве.
https://youtube.com/watch?v=tbEhPM2ofgc
Достоинства и недостатки
Концепция разделения конструкции автомобиля на шасси и кузов обладает рядом преимуществ:
- возможность географического разделения кузовных производств и производителей шасси, с выделением сборочных линий;
- экономия при расширении ассортимента автомобилей на одной платформе, вплоть до создания различных марок на едином шасси;
- возможность обновления моделей без дополнительных затрат на проектирование нового шасси;
- снижение расходов на крупные ремонты;
- перенос мелкосерийного производства за пределы крупных заводов.
Однако существуют и недостатки, связанные с необходимыми затратами из-за невозможности дублирования функций кузова и шасси одними и теми же компонентами:
- небольшое увеличение общей массы автомобиля;
- сложности с распределением веса по осям;
- повышение центра тяжести автомобиля, что может ухудшить управляемость;
- отсутствие возможности перекомпоновки узлов при разработке новых модификаций.
По этим причинам четкое разделение шасси и кузова не применяется в дорогих спортивных и представительских автомобилях, где приоритетом являются потребительские характеристики, а не оптимизация производственных процессов.
-
Читайте также:
Аналогично поступают и при разработке самых доступных бюджетных автомобилей, где модели быстро обновляются, а ассортимент модификаций минимален. В таких случаях гораздо важнее легкость конструкции, то есть общее количество использованных материалов и деталей.
Современные технологии в шасси
Современные технологии в области шасси автомобилей значительно изменили подход к проектированию и производству транспортных средств. В последние десятилетия наблюдается активное внедрение инновационных материалов, систем управления и конструктивных решений, которые повышают безопасность, комфорт и эффективность автомобилей.
Одним из ключевых направлений является использование легких и прочных материалов, таких как алюминий и углеродные волокна. Эти материалы позволяют снизить общий вес автомобиля, что, в свою очередь, способствует улучшению топливной экономичности и динамических характеристик. Например, многие производители спортивных автомобилей применяют углеродные волокна для создания каркасов шасси, что обеспечивает высокую жесткость при минимальном весе.
Кроме того, современные шасси оснащаются сложными системами управления, которые включают в себя электронные системы стабилизации, адаптивные подвески и системы активного рулевого управления. Эти технологии позволяют автомобилю автоматически подстраиваться под дорожные условия и стиль вождения, обеспечивая максимальную безопасность и комфорт. Например, адаптивные подвески могут изменять жесткость в зависимости от состояния дороги, что позволяет улучшить управляемость и снизить уровень вибраций в салоне.
Также стоит отметить развитие систем активной безопасности, которые интегрируются в шасси. Такие системы, как ABS (антиблокировочная система тормозов) и ESC (система курсовой устойчивости), помогают предотвратить заносы и улучшают контроль над автомобилем в критических ситуациях. Эти технологии становятся стандартом для большинства новых моделей, что значительно повышает уровень безопасности на дорогах.
Не менее важным аспектом является использование компьютерного моделирования и симуляции в процессе проектирования шасси. Современные CAD-системы (системы автоматизированного проектирования) позволяют инженерам создавать виртуальные модели, проводить испытания и оптимизировать конструкции до начала физического производства. Это не только ускоряет процесс разработки, но и снижает затраты на создание прототипов.
В заключение, современные технологии в шасси автомобилей представляют собой синтез инновационных материалов, сложных систем управления и передовых методов проектирования. Эти достижения не только улучшают характеристики автомобилей, но и делают их более безопасными и комфортными для водителей и пассажиров.
