Что такое роторный двигатель: принцип работы и в каких авто применяется, особенности и преимущества

Роторный двигатель (РПД) — это альтернатива традиционным поршневым двигателям внутреннего сгорания (ДВС) с уникальными особенностями и преимуществами. В статье рассмотрим принцип работы роторного мотора, его конструктивные отличия от классических двигателей, а также плюсы и минусы использования РПД в автомобилях. Эта информация будет полезна автолюбителям и специалистам в области автомобилестроения, стремящимся расширить свои знания о современных двигателях.

Что такое роторно-поршневой двигатель (РПД)

Роторный двигатель представляет собой четырехтактный тип мотора, который относится к категории двигателей внутреннего сгорания. Его создание произошло в 1950-х годах благодаря усилиям двух инженеров – Феликса Ванкеля и Вальтера Фройде.

В начале своего появления роторный двигатель активно использовался в различных моделях автомобилей от известных производителей, однако с течением времени его применение стало значительно реже.

Роторный двигатель, также известный как роторно-поршневой, представляет собой уникальную альтернативу традиционным поршневым двигателям. Его принцип работы основан на вращении роторного элемента, который выполняет функции поршня. Это обеспечивает более компактные размеры и меньший вес, что делает такие двигатели привлекательными для спортивных автомобилей. Эксперты отмечают, что роторные двигатели обладают высокой мощностью при относительно небольшом объеме, что позволяет достичь впечатляющей производительности. Однако они также имеют свои недостатки, включая повышенный расход топлива и сложности с надежностью. Наиболее известные примеры применения роторных двигателей можно встретить в моделях Mazda, таких как RX-7 и RX-8, которые стали культовыми благодаря своей динамике и уникальному характеру работы.

Роторный ДВС. Принцип работы и основы строения. 3D анимация

Отличия РПД от обычного ДВС

Роторно-поршневой двигатель имеет некоторые сходства с традиционными двигателями внутреннего сгорания: он также работает на бензине и включает в себя системы охлаждения, смазки и подачи топлива, которая может осуществляться как через форсунки, так и с помощью карбюраторов (в более старых версиях).

Однако на этом сходства заканчиваются, так как принцип работы этих устройств кардинально отличается. Главное отличие РПД заключается в том, что в его конструкции отсутствуют цилиндры, клапаны, шатунные механизмы и поршни в привычном понимании.

Все движущиеся элементы роторного двигателя вращаются в одном направлении без остановок, что позволяет избежать возвратно-поступательных движений поршней в цилиндрах, характерных для классических двигателей внутреннего сгорания.

Интересные факты

Вот несколько интересных фактов о роторных двигателях:

1. Принцип работы: Роторный двигатель, также известный как двигатель Ванкеля, использует ротор, который вращается внутри овального корпуса. В отличие от традиционных поршневых двигателей, где поршни движутся вверх и вниз, роторный двигатель преобразует линейное движение ротора в вращательное, что позволяет достичь более компактной конструкции и меньшего веса.

2. Высокая мощность и эффективность: Роторные двигатели могут обеспечивать высокую мощность при относительно небольшом объеме. Это связано с тем, что они могут работать на более высоких оборотах и имеют меньше движущихся частей, что снижает трение и увеличивает эффективность. Однако они также могут иметь более высокий расход топлива и выбросы.

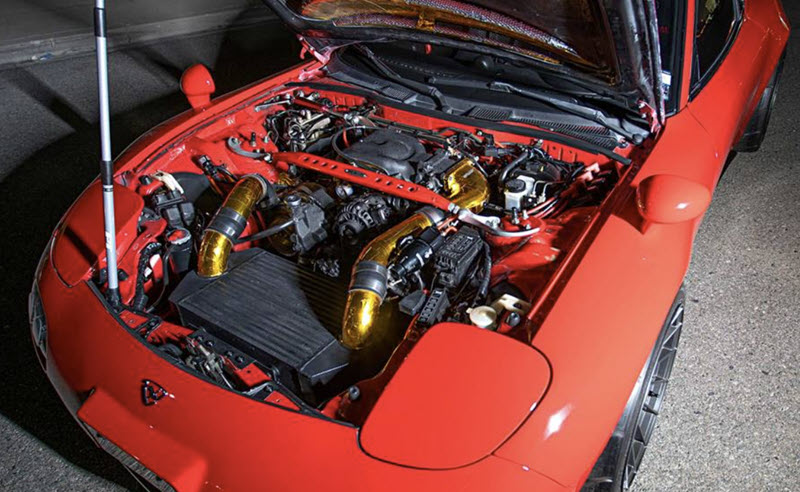

3. Применение в автомобилях: Роторные двигатели получили широкую известность благодаря компании Mazda, которая использовала их в моделях, таких как Mazda RX-7 и RX-8. Эти автомобили стали культовыми благодаря своей высокой производительности и уникальному характеру работы двигателя. Несмотря на то, что роторные двигатели не так распространены, они продолжают привлекать внимание энтузиастов и инженеров благодаря своим уникальным характеристикам.

Роторный ДВС. Плюсы, минусы и перспективы двигателя. 3D анимация

В каких авто используется

Из-за своей низкой практичности в использовании роторные двигатели редко находят применение в современных автомобилях. Тем не менее, в прошлом роторные поршневые двигатели (РПД) активно использовались в автомобилестроении, что дает возможность любителям классики по-прежнему находить раритетные автомобили с такими моторами.

Среди наиболее примечательных моделей с роторными двигателями можно выделить:

• Mercedes C111. Этот автомобиль был представлен в 1970 году и обладал мощностью 280 лошадиных сил, что позволяло ему разгоняться до 275 км/ч. Объем трехсекционного двигателя составлял 1,8 литра.
• Mazda Cosmo Sport. Серийное производство этой модели стартовало в 1967 году, и всего было выпущено 343 экземпляра. Мощность автомобиля достигала 110 лошадиных сил, а максимальная скорость составляла 185 км/ч.
• Citroen GS Birotor. Автомобиль, разработанный в 1973 году, был выпущен тиражом в 847 единиц. Он имел мощность 106 лошадиных сил и был оснащен роторным двигателем объемом 2 литра.

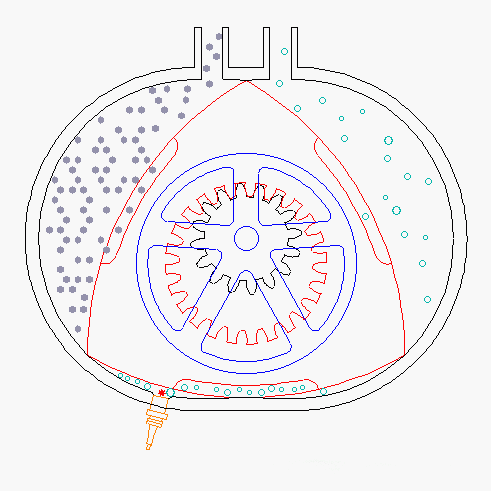

Принцип работы роторного двигателя

Ключевым элементом конструкции роторного поршневого двигателя (РПД) является ротор, имеющий треугольную форму с закругленными краями. Этот механизм изготавливается из специального чугуна.

Ротор размещается внутри корпуса двигателя, который служит альтернативой цилиндрическому блоку, используемому в традиционных двигателях внутреннего сгорания (ДВС).

Что касается самого корпуса, также известного как статор, он имеет уникальную форму – эпитрохоида, напоминающую овал. В зависимости от конкретной модели, конструкция может включать как один ротор, так и два или более.

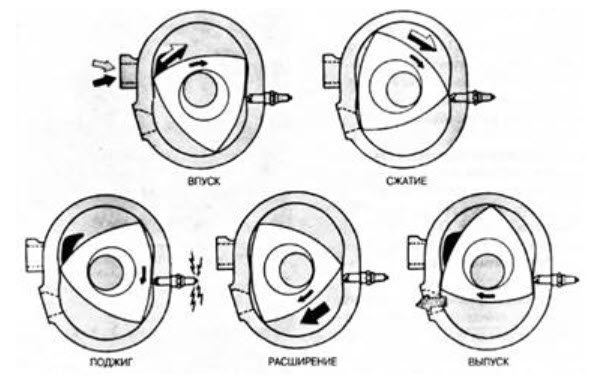

Рабочий цикл роторного двигателя состоит из четырех основных этапов: впуск и сжатие, рабочий ход и выпуск.

Роторные двигатели | Как это устроено | Discovery Channel

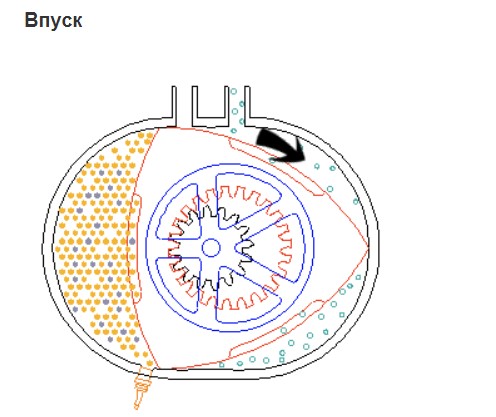

Впуск

На этом этапе происходит подача топлива, которая осуществляется в момент, когда верхняя часть ротора достигает впускного отверстия.

Затем открывается впускной клапан, и благодаря вращению ротора камера заполняется топливом.

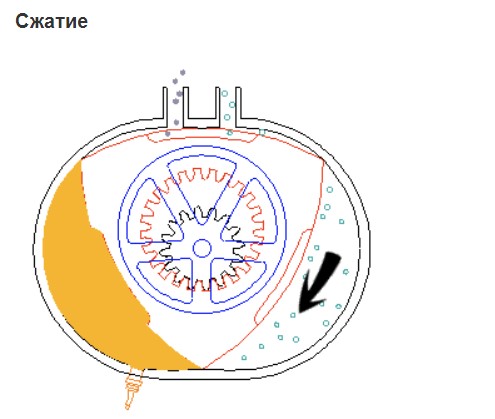

Сжатие

На следующем этапе происходит процесс «сжатия», в ходе которого рабочая смесь благодаря уникальной конструкции ротора попадает в специальную камеру, где она прижимается к стенкам.

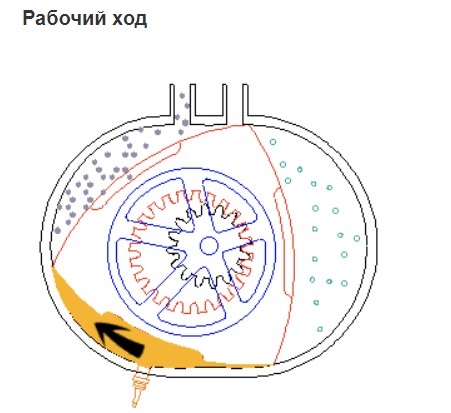

Рабочий ход

Этот цикл включает в себя процесс воспламенения рабочей смеси, который осуществляется с помощью свечей зажигания.

Свечи активируют смесь одновременно на концах удлиненного рабочего объема, что способствует равномерному смешиванию воздуха и топлива, а также обеспечивает высокий уровень давления.

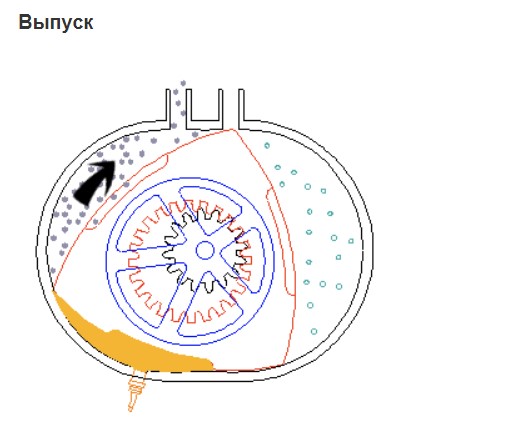

Выпуск

На данном этапе происходит освобождение использованной топливовоздушной смеси через специальное выпускное отверстие.

Преимущества и недостатки

Как и любой другой двигатель, роторно-поршневой двигатель внутреннего сгорания (РДВС) имеет свои достоинства и недостатки.

К основным преимуществам этого типа двигателя можно отнести:

• Компактные размеры. РДВС отличается легким весом и небольшими габаритами, поскольку в его конструкции отсутствуют многие элементы, характерные для традиционных поршневых двигателей.
• Хорошая балансировка. Поскольку работа РДВС не включает возвратно-поступательные движения, он демонстрирует более высокую степень сбалансированности, что обеспечивает более тихую работу и значительно снижает уровень вибраций.
• Быстрое достижение максимального крутящего момента. Уникальные особенности работы РДВС позволяют ему передавать мощность от поршня к коленчатому валу быстрее, чем это происходит в поршневых моделях.

Однако роторные двигатели имеют и свои недостатки, среди которых:

• Более высокий расход топлива.
• Низкая степень экологичности.
• Увеличенный расход масла.
• Склонность к перегреву.

Кроме того, значительным минусом РДВС является сложность его ремонта, так как такие двигатели встречаются довольно редко, и не все сервисные центры готовы взяться за их обслуживание из-за множества нюансов, связанных с их ремонтом.

История и развитие роторного двигателя

Роторный двигатель, также известный как роторно-поршневой двигатель, представляет собой уникальный тип двигателя внутреннего сгорания, который отличается от традиционных поршневых двигателей своей конструкцией и принципом работы. История роторного двигателя начинается в начале XX века, когда инженеры начали искать альтернативные решения для повышения эффективности и уменьшения размеров двигателей.

Первым значительным шагом в развитии роторного двигателя стало создание конструкции, предложенной немецким инженером Феликсом Ванкелем в 1950-х годах. Ванкель разработал двигатель, в котором вместо традиционных поршней использовался ротор, имеющий треугольную форму. Этот ротор вращается внутри овального корпуса, создавая камеры сгорания, которые изменяются по мере вращения ротора. Такой подход позволил значительно упростить конструкцию двигателя, уменьшить количество движущихся частей и, как следствие, повысить надежность.

В 1960-х годах роторный двигатель начал привлекать внимание автопроизводителей, и одним из первых, кто внедрил эту технологию в серийное производство, стала японская компания Mazda. В 1967 году Mazda представила модель Cosmo Sport, которая стала первым серийным автомобилем с роторным двигателем. С тех пор роторные двигатели стали визитной карточкой компании, и Mazda продолжала развивать эту технологию, выпуская различные модели, такие как RX-7 и RX-8, которые пользовались популярностью благодаря своей высокой мощности и легкости.

Несмотря на свои преимущества, роторные двигатели столкнулись с рядом проблем, включая высокое потребление топлива и сложность в соблюдении экологических норм. Эти недостатки привели к снижению интереса к роторным двигателям в 1980-х и 1990-х годах, и многие автопроизводители отказались от их использования. Однако Mazda продолжала работать над улучшением своих роторных двигателей, и в 2000-х годах были представлены новые модели, такие как RX-8, которые сочетали в себе высокую производительность и более низкие выбросы.

В последние годы интерес к роторным двигателям вновь возрос, особенно в свете развития технологий и стремления к созданию более экологически чистых автомобилей. Mazda анонсировала планы по возвращению роторного двигателя в свои модели, включая использование его в качестве генератора для гибридных автомобилей. Это открывает новые горизонты для роторной технологии, позволяя использовать ее преимущества в современных условиях.

Таким образом, история и развитие роторного двигателя представляют собой увлекательный путь от первых экспериментов до современных технологий, и, несмотря на свои недостатки, роторный двигатель продолжает оставаться интересным и перспективным направлением в автомобильной промышленности.

Вопрос-ответ

Как работает роторный двигатель?

Роторный двигатель, также известный как роторно-поршневой двигатель, использует ротор, который вращается внутри овального корпуса. В процессе работы ротор создает камеры сжатия и расширения, что позволяет сжать топливо и воздух, а затем сжигать их для получения энергии. Это обеспечивает более компактный и легкий двигатель по сравнению с традиционными поршневыми двигателями.

В каких автомобилях чаще всего используются роторные двигатели?

Роторные двигатели наиболее известны благодаря компании Mazda, которая использует их в своих моделях, таких как Mazda RX-7 и RX-8. Эти двигатели также применяются в некоторых спортивных автомобилях и концепт-картах, благодаря своей высокой мощности и легкости.

Каковы преимущества и недостатки роторного двигателя?

Преимущества роторного двигателя включают компактные размеры, легкий вес и высокую мощность на единицу объема. Однако недостатками являются более высокий расход топлива, сложность в производстве и потенциальные проблемы с надежностью, что может ограничивать их применение в массовом производстве автомобилей.

Советы

СОВЕТ №1

Изучите основные принципы работы роторного двигателя, чтобы лучше понять его преимущества и недостатки. Это поможет вам оценить, подходит ли такой двигатель для ваших нужд и предпочтений в автомобиле.

СОВЕТ №2

Обратите внимание на автомобили, которые используют роторные двигатели, такие как Mazda RX-7 и RX-8. Ознакомьтесь с отзывами владельцев и техническими характеристиками, чтобы понять, как они ведут себя на дороге.

СОВЕТ №3

Если вы рассматриваете покупку автомобиля с роторным двигателем, учтите особенности обслуживания и ремонта. Роторные двигатели могут требовать специфического подхода, поэтому важно найти квалифицированного механика, знакомого с этой технологией.

СОВЕТ №4

Не забывайте о расходе топлива и выбросах. Роторные двигатели могут быть менее экономичными по сравнению с традиционными поршневыми, поэтому стоит заранее рассмотреть все аспекты эксплуатации такого автомобиля.
