Что такое OBD2 разъем и как пользоваться адаптером системы диагностики автомобилей: полезные советы

В автомобиле система диагностики обеспечивает работоспособность и безопасность. OBD2 разъем, стандарт для большинства автомобилей, предоставляет доступ к информации о состоянии различных систем и компонентов. В этой статье рассмотрим, что такое OBD2 разъем, как использовать адаптер для диагностики и как расшифровывать ошибки, возникающие при эксплуатации автомобиля. Знание этих аспектов поможет владельцам своевременно выявлять и устранять неисправности, что способствует продлению срока службы автомобиля и повышению его надежности.

История диагностики с OBD II

Изначально вопрос удобства для автомобильных диагностов не вызывал особого интереса. Микрокомпьютеры, которые контролируют работу различных систем автомобиля, могли быть проверены только с помощью специализированного оборудования, доступного лишь у дилеров, и не имели открытых кодов. Поэтому первый шаг в этом направлении сделали государственные учреждения, ответственные за контроль за экологической безопасностью транспортных средств.

Контрольный стандарт был введен в США, где Калифорния всегда выделялась своей строгой политикой по ограничению выбросов загрязняющих веществ от двигателей внутреннего сгорания.

К середине 90-х годов спецификация разъема была окончательно определена в формате OBD II, который стал вторым и окончательным вариантом. С 1996 года использование On-Board Diagnostics II стало обязательным для всех автомобилей, продаваемых в США.

OBD2 разъем представляет собой стандартный интерфейс, используемый для диагностики автомобилей, который позволяет считывать данные о состоянии системы автомобиля. Эксперты отмечают, что этот разъем стал неотъемлемой частью современных автомобилей, начиная с 1996 года. Использование адаптера для диагностики через OBD2 значительно упрощает процесс выявления неисправностей. Подключив адаптер к разъему, водитель может получить доступ к информации о работе двигателя, системах управления и даже о показателях расхода топлива.

Специалисты рекомендуют выбирать качественные адаптеры, совместимые с различными мобильными приложениями, что позволяет не только считывать коды ошибок, но и проводить мониторинг в реальном времени. Важно помнить, что правильная интерпретация полученных данных требует определенных знаний, поэтому новичкам стоит обратиться к профессионалам или использовать обучающие материалы. Таким образом, OBD2 разъем и адаптеры становятся мощными инструментами для поддержания автомобиля в исправном состоянии и повышения его надежности.

Как пользоваться блютуз автосканером ELM327? Как подключить/Считать ошибки/Список программ

Что такое EOBD

Аббревиатура EOBD не добавляет особого значения к понятию OBD, и не существует четкого объяснения, что именно означает дополнительная буква в начале.

Существует несколько версий: это может быть сокращение от слова European, намек на расширенные функции Enhanced или просто несущественная приставка Electronic (других вариантов нет).

Однако чаще всего предполагается, что это связано с началом внедрения американского стандарта в производство автомобилей в Европе. Важно отметить, что рынок США всегда считался ключевым.

Таким образом, наряду с американскими стандартами на диагностический интерфейс SAE были разработаны и международные стандарты ISO.

В большинстве случаев они идентичны, но имеют разные буквенно-цифровые обозначения, причем чаще используется тот стандарт, который был принят раньше. Это касается как протоколов физического, так и логического уровней.

Интересные факты

Вот несколько интересных фактов о OBD2 разъеме и использовании адаптеров для диагностики автомобилей:

1. Стандартный интерфейс: OBD2 (On-Board Diagnostics, версия 2) — это стандартный интерфейс, который был введен в 1996 году для автомобилей, продаваемых в США. Он позволяет проводить диагностику и мониторинг работы различных систем автомобиля, таких как двигатель, трансмиссия и системы контроля выбросов. Все автомобили, выпущенные после этого года, обязаны иметь OBD2 разъем, что делает его универсальным инструментом для диагностики.

2. Широкий спектр данных: С помощью OBD2 адаптера можно получить доступ к более чем 300 параметрам работы автомобиля, включая скорость, обороты двигателя, температуру охлаждающей жидкости и даже данные о состоянии системы ABS. Это позволяет не только выявлять ошибки, но и анализировать работу автомобиля в реальном времени.

3. Совместимость с мобильными устройствами: Современные OBD2 адаптеры часто имеют Bluetooth или Wi-Fi соединение, что позволяет подключать их к смартфонам и планшетам. Существуют множество мобильных приложений, которые могут интерпретировать данные с OBD2, предоставляя пользователям удобный интерфейс для диагностики и мониторинга состояния автомобиля прямо с их мобильных устройств.

Эти факты подчеркивают важность OBD2 разъема в современном автосервисе и его полезность для владельцев автомобилей.

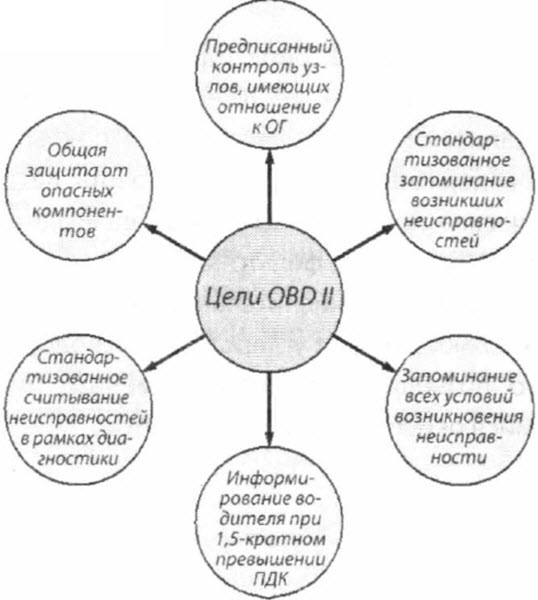

Основная функция диагностического разъема

Диагностический разъем играет ключевую роль в установлении связи между внешним контрольным компьютером и внутренними вычислительными системами автомобиля. С его помощью данные отображаются на экранах и могут быть считаны и проанализированы специалистами автосервисов.

Это дает возможность быстро и эффективно выявлять неисправности, что, по мнению законодателей, помогает оперативно предотвратить экологические нарушения. Кроме того, мастера получили инструмент, который позволяет им постепенно выполнять те же сервисные процедуры, что и официальные дилеры.

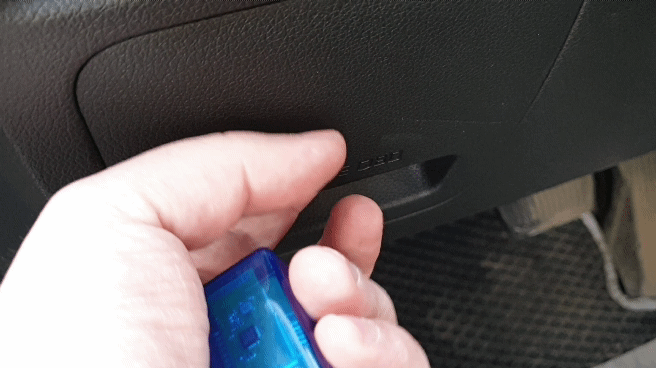

Где находится

Место расположения разъёма также подлежит стандартизации, при этом расстояние от руля не должно превышать 16 дюймов. Более того, для установки разъёма предусмотрены четко определенные позиции в нескольких вариантах.

Как правило, разъём защищён от загрязнений, однако точное его местоположение в конкретной модели автомобиля и способы доступа к нему хорошо известны специалистам по ремонту.

Распиновка разъема ОБД 2

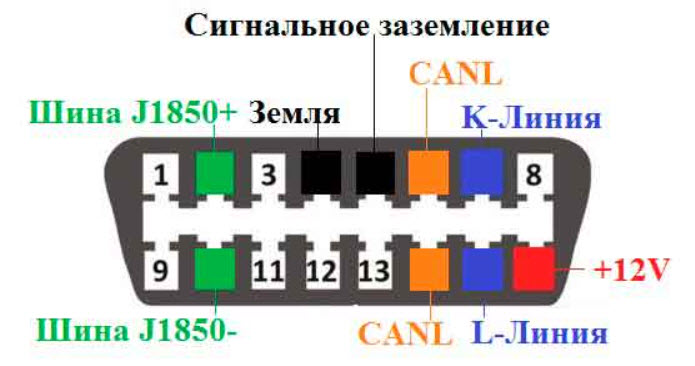

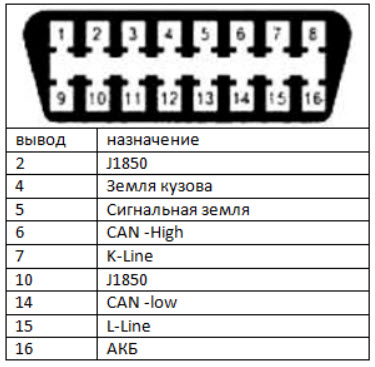

Ясно, что назначение всех контактов в данной системе должно быть четко определено. Применяется стандартный 16-контактный разъем, и наиболее значимые соединения однозначно связаны с номерами контактов (пинов):

• положительная и отрицательная линии интерфейса SAE J1850 распределены на контакты 2 и 10 соответственно;
• аналогично, линии High и Low CAN-шины (ISO 15765-4, SAE J2284) используют контакты 6 и 14;
• на свободные контакты можно подключить и низкоскоростную CAN-шину;
• контакты 7 и 15 предназначены для интерфейсов K-line и L-line по стандартам ISO 9141-2 и ISO 14230;
• контакты 4 и 5 отведены под силовое и сигнальное заземление и могут быть соединены между собой перемычкой;
• постоянное питание 12 Вольт, независимо от состояния зажигания, подается на контакт 16;
• остальные контакты не имеют жесткой стандартизации, и производители часто используют их по своему усмотрению, например, для подачи питания после замка зажигания или главного реле, подключения провода бензонасоса или для управления цепями иммобилайзера.

Определить использование тех или иных контактов можно визуально: если цепь не задействована, то пин в гнезде отсутствует полностью.

Классификация протоколов

Объединить все в единый протокол обмена не удалось, так как система разрабатывалась и внедрялась одновременно несколькими производителями, и этот процесс продолжается до сих пор с постоянными улучшениями.

Интересно, что количество протоколов не так велико. В общем, можно выделить около девяти основных, хотя при учете всех нюансов их становится значительно больше. Тем не менее, серьезных проблем с совместимостью не наблюдается, так как сканеры оснащены всеми необходимыми интерфейсами, начиная с самых ранних и заканчивая современными.

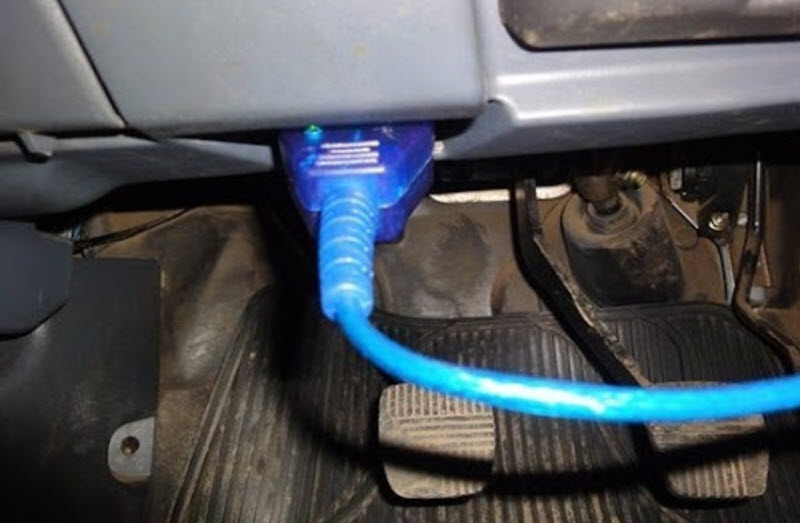

Адаптер KKL VAG COM 409.1 — как сделать диагностику автомобиля своими руками

A

Протоколы класса A являются самыми медленными, но в то же время простыми. Они основаны на классических последовательных интерфейсах компьютеров, что позволяет избежать необходимости в мощных преобразующих микроконтроллерах. Максимальная скорость передачи данных составляет до 10 кбит в секунду. Этот протокол известен как K-line.

B

Более быстрые и сложные интерфейсные последовательные протоколы обеспечивают лучшую защиту от помех и применяют различные методы модуляции цифрового сигнала. Их скорость примерно в 5-10 раз превышает традиционные варианты.

C

На сегодняшний день наиболее современные протоколы, такие как CAN-шина, обеспечивают скорость передачи данных около 500 кбит/с. При этом увеличена разрядность кодовых сообщений и усложнены различные алгоритмы. Отличная защита от помех достигается благодаря дифференциальному сигналу, передаваемому по витой паре.

Протокол ISO9141

Включает в себя два провода K и L, хотя обмен данными может осуществляться и по двунаправленной K-линии без необходимости контроля по L. Ранее популярными были «шнурки» — универсальные адаптеры K-line. Они функционируют достаточно надёжно, однако отличаются низкой скоростью работы.

J1850 VPW

Данный протокол относится к категории стандартов J1850, принятых в США. Он используется в автомобилях марки GM. Скорость его работы в пять раз ниже, чем у аналогичного протокола J1850 PWM, который применяется в автомобилях Ford.

Интерфейсы различаются по своей физической конструкции, могут быть одно- или двухпроводными, а также использовать модуляцию по ширине или по скважности. Все эти аспекты описаны в одном стандарте.

Расшифровка ошибок по системе OBD2

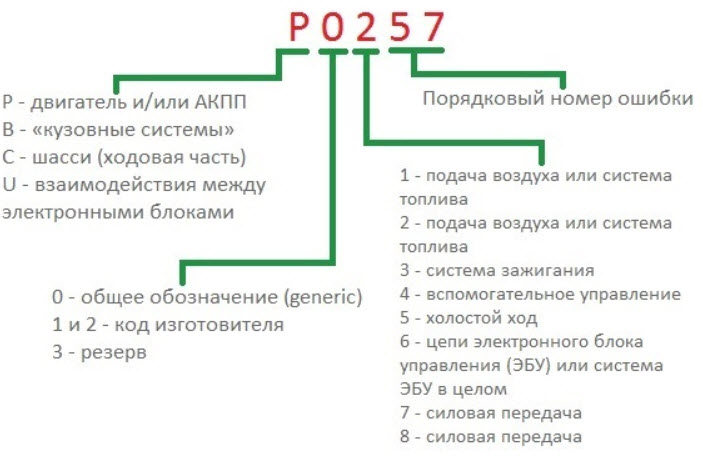

Все производители автомобилей используют коды ошибок DTC (Diagnostic Trouble Code), хотя не всегда придерживаются единого стандарта, но к этому стремятся. Обычно каждый код состоит из четырех или пяти символов.

Первый знак

Код может начинаться с одной из четырёх букв:

• B – кузов, что означает, что код связан с кузовным оборудованием, интерьером и другими элементами;
• P – силовой агрегат;
• C – шасси;
• U – сетевое обеспечение.

Такая система обозначений разработана для упрощения работы с кодами на начальных этапах, без необходимости их расшифровки.

Второй знак

Второй символ в определенной степени указывает на кодировку, соответствующую стандарту ISO или той, что применяется производителем. На данный момент нет единого мнения по этому вопросу. «0» обозначает кодовую страницу ISO или SAE.

Третий знак

Уточняет подсистему, в которой возникла проблема. В соответствии с таблицами, содержащими все коды, это может быть связано с зажиганием, электропитанием, электронными системами, компонентами трансмиссии и другими категориями оборудования.

Четвертый и пятый символы

Эти символы служат двузначным кодом, который уточняет возникшую ошибку. К примеру, это может быть обрыв, короткое замыкание, пропуск или выход значений за пределы допустимых норм. Они представляют собой полезную подсказку для специалиста по диагностике, хотя не всегда являются окончательным решением.

OBD2 и ELM327

Считывать данные и организовывать обмен через OBD можно с помощью различных профессиональных и любительских устройств. Однако одна компания сделала удачный шаг, разработав прошивку для универсального микроконтроллера, который преобразует сигналы диагностического разъёма в стандартный код для интерфейсов домашних компьютеров.

Этот компактный прибор, как правило, включает программируемый контроллер, микросхемы питания, электрически перезаписываемую память и средства связи через стандартные интерфейсы (трансмиттеры), и по своим размерам он немного больше разъёма.

Устройство подключается к разъёму OBD2 и передаёт сигнал стандартного последовательного интерфейса UART, который известен с первых моделей персональных компьютеров. Его можно подключить к ноутбуку, компьютеру или планшету через распространённые интерфейсы, такие как USB, Bluetooth или Wi-Fi.

Данные обрабатываются и преобразуются в удобный для восприятия формат с помощью программного обеспечения на персональном компьютере или смартфоне. Существуют приложения различной сложности, как платные, так и бесплатные, включая дилерские алгоритмы, если они уже разработаны для конкретной модели автомобиля.

При этом сам адаптер остаётся простым, универсальным и доступным по цене. Важно лишь убедиться, что он обладает всеми заявленными функциями и поддерживаемыми протоколами. Хотя это ещё не профессиональный инструмент, он уже весьма удобен для множества практических задач.

Какой диагностический сканер выбрать для Ауди А6 С5 — ELM 327 или VAG COM

Советы по выбору адаптера OBD2

Выбор адаптера OBD2 — это важный шаг для тех, кто хочет эффективно диагностировать и обслуживать свой автомобиль. Существует множество моделей адаптеров, и каждый из них имеет свои особенности и преимущества. Вот несколько советов, которые помогут вам сделать правильный выбор.

1. Совместимость с автомобилем

Перед покупкой адаптера убедитесь, что он совместим с вашим автомобилем. Большинство современных автомобилей, выпущенных после 1996 года, поддерживают стандарт OBD2, но есть исключения. Проверьте, поддерживает ли ваш автомобиль протоколы OBD2, такие как ISO 9141, KWP2000, CAN и другие. Информация о совместимости обычно указана в описании товара.

2. Тип подключения

Адаптеры OBD2 могут подключаться к автомобилю через проводное или беспроводное соединение. Проводные адаптеры обычно более надежны и не требуют зарядки, но могут ограничивать вашу мобильность. Беспроводные адаптеры, такие как Bluetooth или Wi-Fi, обеспечивают большую свободу передвижения, но могут иметь проблемы с подключением или стабильностью сигнала. Выберите тот тип, который лучше всего соответствует вашим потребностям.

3. Поддержка приложений

Убедитесь, что адаптер совместим с приложениями, которые вы планируете использовать для диагностики. Некоторые адаптеры работают только с определенными приложениями, в то время как другие могут поддерживать множество программ. Популярные приложения, такие как Torque, Car Scanner и другие, могут предоставить вам доступ к различным функциям диагностики и мониторинга.

4. Функциональность

Разные адаптеры предлагают различные функции. Некоторые из них могут только считывать коды ошибок, в то время как другие могут предоставлять расширенные функции, такие как мониторинг параметров в реальном времени, сброс ошибок, тестирование датчиков и многое другое. Определите, какие функции вам действительно нужны, и выбирайте адаптер, который их поддерживает.

5. Отзывы и рейтинг

Перед покупкой адаптера стоит ознакомиться с отзывами других пользователей. Это поможет вам понять, насколько адаптер надежен и эффективен. Обратите внимание на рейтинг продукта на различных платформах, таких как Amazon или специализированные автомобильные форумы. Высокие оценки и положительные отзывы могут свидетельствовать о качестве и надежности устройства.

6. Цена

Цены на адаптеры OBD2 могут варьироваться от бюджетных до премиум моделей. Не всегда высокая цена означает лучшее качество, но слишком низкая цена может указывать на низкое качество или отсутствие необходимых функций. Определите свой бюджет и постарайтесь найти оптимальное соотношение цены и качества.

7. Гарантия и поддержка

Проверьте, предлагает ли производитель гарантию на адаптер и какую поддержку он предоставляет. Наличие гарантии может быть важным фактором, особенно если вы планируете активно использовать устройство. Хорошая поддержка клиентов также может помочь вам решить возможные проблемы с адаптером.

Следуя этим советам, вы сможете выбрать адаптер OBD2, который будет соответствовать вашим требованиям и обеспечит эффективную диагностику вашего автомобиля.
