Корректор фар — важный элемент системы освещения автомобиля, который настраивает угол наклона фар в зависимости от нагрузки и условий движения. В статье рассмотрим виды корректора, его расположение в автомобиле и принцип работы. Обсудим возможные неисправности, влияние на безопасность и дадим советы по регулировке и ремонту в гараже. Эта информация будет полезна владельцам автомобилей и автолюбителям, желающим лучше понять технические аспекты своего транспортного средства.
Зачем нужен корректор фар
Различие между ближним и дальним светом заключается в наличии четкой вертикальной границы между освещенной областью и тенью, создаваемой экраном, встроенным в фару.
Экран может быть выполнен по различным оптическим схемам и принципам, однако суть остается неизменной – свет фар в этом режиме не должен ослеплять водителей, движущихся навстречу. Это приводит к снижению яркости освещения дороги, но безопасность становится приоритетом.
Положение светотеневой границы определяется углом наклона фары относительно кузова автомобиля. Этот угол устанавливается при регулировке внешнего освещения с помощью экрана с метками или на оптическом стенде на станции технического обслуживания.
Контроль сохранности этих настроек осуществляется во время технических осмотров. Фары дальнего света функционируют как прожекторы и не имеют строгих ограничений по расположению и мощности светового потока. Тем не менее, они также должны освещать дорогу, а не небесные просторы.
Даже при правильной установке корпуса фары, рефлектора и устройства, ограничивающего геометрию светового пучка относительно кузова, нельзя гарантировать сохранение границы света относительно дороги. Это критично, поскольку именно к этой границе привязано положение глаз водителей, едущих навстречу.
Стоит отметить, что угол наклона автомобиля относительно горизонтальной поверхности не может оставаться постоянным из-за мягкой подвески.
Если задняя часть автомобиля загружена, где обычно находятся дополнительные пассажиры и багаж, кузов может наклониться назад, что приведет к тому, что фары начнут светить вверх.
Вся тонкая настройка будет нарушена, и встречные автомобили окажутся ослепленными, что сведет на нет тщательно продуманную конструкцию формирования пучка света с четкой светотеневой границей. Необходимо будет изменить регулировку, но делать это каждый раз при изменении загрузки автомобиля нецелесообразно. В результате была разработана система, известная как корректор света фар.
Читайте также:
Корректор фар — это важный элемент системы освещения автомобиля, который обеспечивает правильную настройку угла наклона фар в зависимости от загрузки транспортного средства. Эксперты выделяют несколько видов корректора: механический и электрический. Механический корректор требует ручной настройки, тогда как электрический автоматически регулирует положение фар, что значительно упрощает процесс. Принцип работы корректора основан на изменении угла наклона фар, что позволяет избежать ослепления встречных водителей и улучшает видимость в ночное время.
Однако, как и любое другое устройство, корректор фар может сталкиваться с неполадками. Наиболее распространенные проблемы включают сбои в электрической системе, повреждение механических компонентов и неправильную калибровку. Важно регулярно проверять работу корректора, так как его неисправности могут привести не только к ухудшению видимости, но и к созданию аварийных ситуаций на дороге. Профессиональная диагностика и своевременное обслуживание помогут избежать серьезных последствий и обеспечить безопасность на дороге.
Где находится

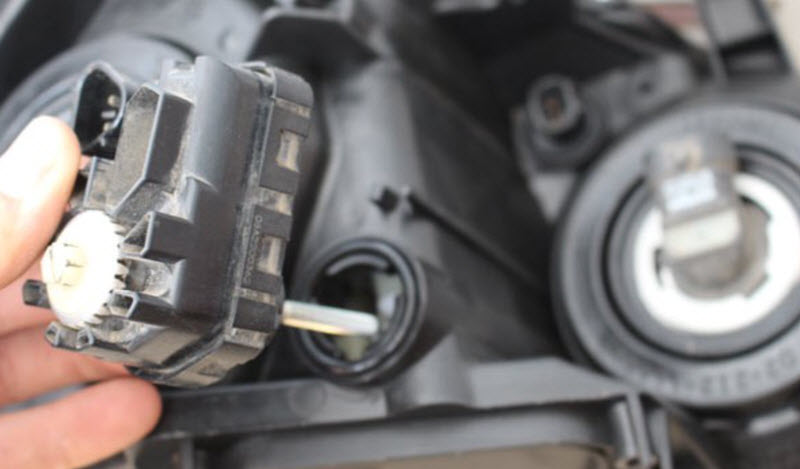

Для настройки используется угол наклона оптического элемента внутри корпуса фары. Специальный рычаг, расположенный на задней стороне, активируется механизмом коррекции, который может иметь различные конструкции и принципы работы.
| Аспект | Описание | Возможные неполадки |
|---|---|---|
| Что такое корректор фар? | Устройство, регулирующее угол наклона светового пучка фар автомобиля в зависимости от загрузки, дорожных условий или положения кузова. | Неправильная регулировка, отсутствие реакции на изменение загрузки. |
| Виды корректоров фар | 1. Механический: Ручная регулировка с помощью тросика или рычажка из салона. 2. Гидравлический: Регулировка с помощью гидравлической системы, реагирующей на изменение давления. 3. Электрический: Регулировка с помощью электромотора, управляемого из салона или автоматически. 4. Автоматический (динамический): Самый современный тип, использующий датчики положения кузова для автоматической и непрерывной регулировки. |
Механический: Заедание тросика, обрыв рычажка. Гидравлический: Утечка жидкости, завоздушивание системы. Электрический: Отказ электромотора, неисправность проводки, поломка переключателя. Автоматический: Отказ датчиков, неисправность блока управления, сбой программного обеспечения. |
| Принцип работы | Механический: Изменение длины тросика/положения рычажка напрямую воздействует на механизм наклона фары. Гидравлический: Изменение объема жидкости в системе (например, при изменении загрузки) передает усилие на исполнительный механизм фары. Электрический: Электромотор, получая сигнал от переключателя или блока управления, перемещает механизм наклона фары. Автоматический: Датчики положения кузова (на осях автомобиля) передают информацию в блок управления, который рассчитывает необходимый угол наклона и подает команды на электромоторы фар. |
Общие: Загрязнение или коррозия механизмов, износ шарниров, люфт в соединениях. |
| Зачем нужен корректор фар? | Обеспечивает правильное освещение дороги, предотвращает ослепление встречных водителей, повышает безопасность движения. | Неправильная работа корректора может привести к ослеплению встречных водителей или недостаточному освещению дороги. |
Интересные факты
Вот несколько интересных фактов о корректорах фар:
-
Автоматическая регулировка: Современные автомобили часто оснащаются автоматическими корректорами фар, которые могут регулировать угол наклона фар в зависимости от загрузки автомобиля. Это позволяет избежать ослепления встречных водителей и обеспечивает оптимальное освещение дороги.
-
Типы корректора: Существует два основных типа корректора фар: механический и электрический. Механический корректор обычно управляется вручную с помощью рычага в салоне, в то время как электрический корректор использует электродвигатели для автоматической настройки угла наклона фар.
-
Неполадки и их последствия: Неполадки в системе корректора фар могут привести не только к ухудшению видимости на дороге, но и к юридическим последствиям. В некоторых странах неправильная настройка фар может стать основанием для штрафа при проверке технического состояния автомобиля.
Принцип работы
При ручной регулировке водитель плавно изменяет положение регулятора в салоне или устанавливает его в одно из заранее определённых положений.
Движение передаётся к оптическому элементу через механическую, электрическую или гидравлическую связь. Водитель наблюдает, как изменяется направление светового пучка на дороге, и выбирает оптимальное положение для лучшей видимости вдаль, избегая при этом ослепляющего эффекта.
Автоматическая коррекция, в свою очередь, способна самостоятельно отслеживать изменения угла наклона кузова автомобиля, поддерживая правильное положение светового луча относительно дороги.
Это освобождает водителя от необходимости вручную настраивать свет и снижает риск ошибок в позиционировании пятна света и забывчивости. Уровень безопасности значительно повышается, ведь для попадания в серьёзное ДТП достаточно всего лишь одного случая ослепления.
Виды корректоров фар
Разнообразие корректоров обусловлено постоянным поиском баланса между эффективностью технологий и их ценой.
-
Читайте также:
Механический

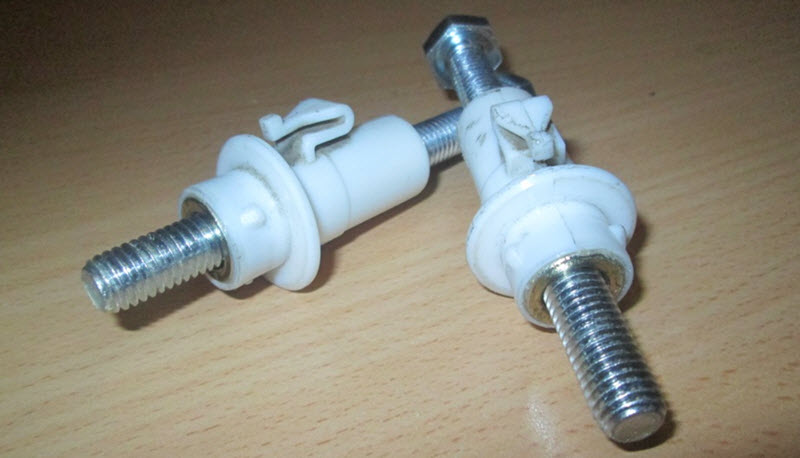

Наиболее простым вариантом является наличие регулировочного винта в фаре, который легко доступен из-под капота.
Автомобилист сможет существенно сэкономить при приобретении автомобиля, однако ему придется каждый раз при изменении нагрузки открывать капот и вручную настраивать границу света ближних фар. Это может потребовать нескольких попыток или использование специального экрана с разметкой.
Пневматический
Пневматический привод устраняет необходимость в открытии капота, так как регулятор перемещается на панель приборов, а усилие к фаре передаётся посредством воздушной трубопроводной системы.
В большинстве случаев используется разрежение в впускном коллекторе двигателя, однако это встречается довольно редко.

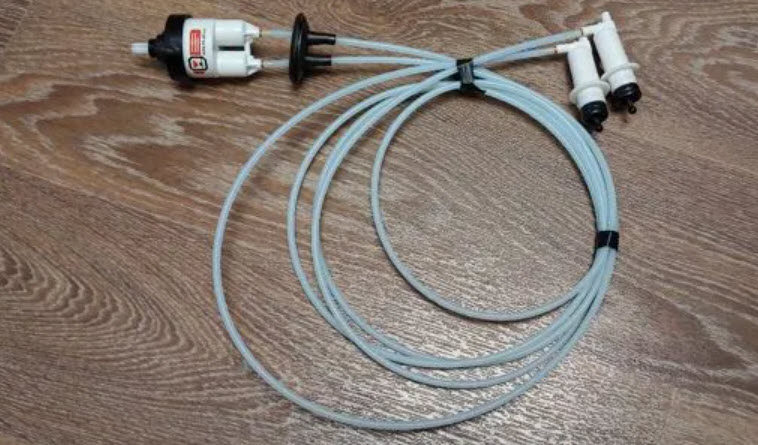

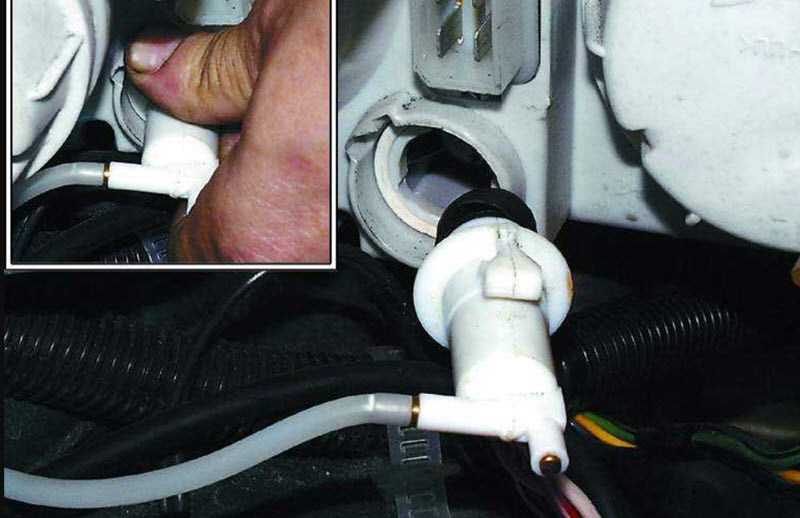

Гидравлический
Гидропривод является удобным решением и находит широкое применение в тормозных системах, управлении сцеплением и во множестве других ситуаций. Он также эффективно передает усилие от регулирующей рукоятки в салоне к исполнительному цилиндру, расположенного рядом с фарой.
Безусловно, данная система значительно проще и экономичнее, так как работает при низких давлениях, использует пластиковые компоненты и недорогую силиконовую жидкость.
-
Читайте также:

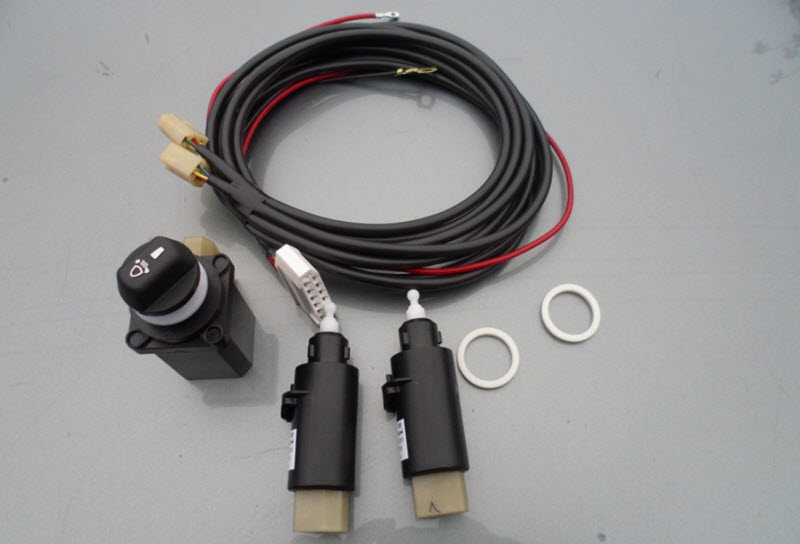

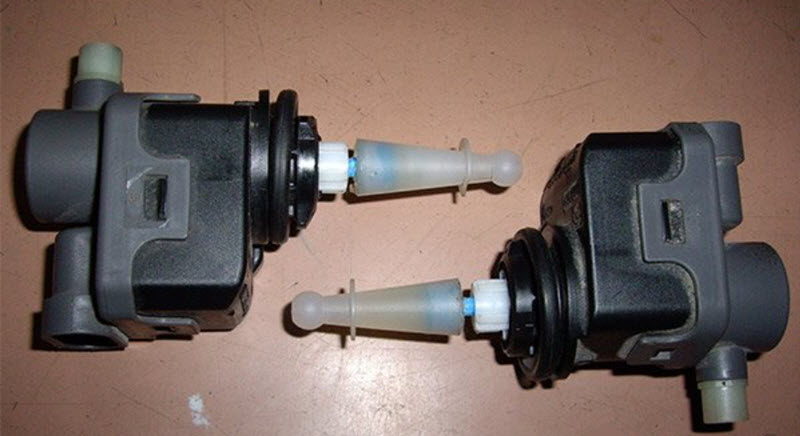

Электромеханический
Электрические системы регулировки позволяют отказаться от использования жидкостных или пневматических приводов. Движение рукоятки приводит к синхронной работе сервопривода, который корректирует положение фар.
С точки зрения схемотехники это может быть довольно сложно, однако в массовом производстве такие решения оказываются более экономичными по сравнению с механическими системами на основе тросиков или гидроприводов. Кроме того, подобные устройства облегчают интеграцию автоматических систем, которые поддерживают заданную границу света.
Автоматические корректоры с электромеханическими приводами оснащены датчиками, расположенными в подвеске, которые фиксируют положение рычагов.
Полученные данные, как правило, представлены в виде изменяемого сопротивления и передаются на электронный блок, который обрабатывает несоответствие между установленными параметрами и фактическим положением.
Фары всегда направлены в нужную сторону, даже при движении по неровным дорогам. Следующим этапом станет внедрение полностью электрооптического управления с использованием световой матрицы, которая будет блокировать свет для глаз встречных водителей.
Характерные неисправности
Системы ручной настройки, работающие на гидравлическом принципе, а также механические винты, отличаются высокой надёжностью, так как в них практически нечему ломаться. В случае неисправности гидравлического узла его заменяют целиком.
Электромеханические корректоры представляют собой более современное решение, но их надёжность оставляет желать лучшего. Хотя теоретически их можно создать с длительным сроком службы, производители часто экономят на материалах.

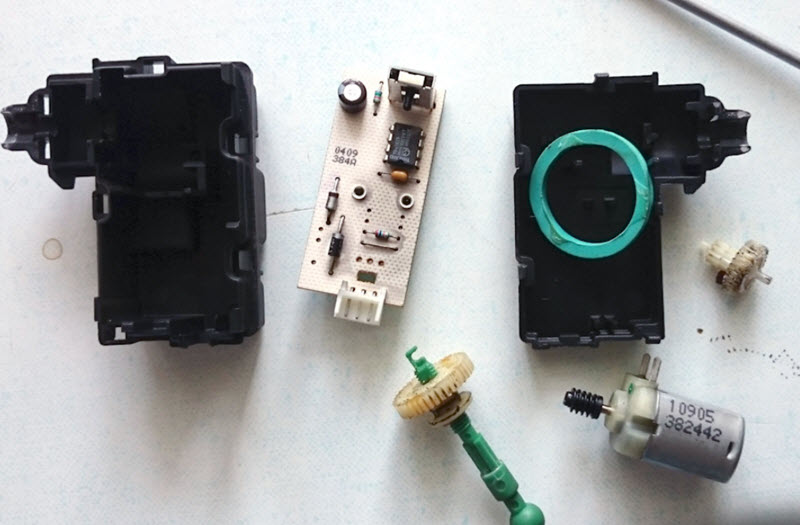

В результате могут выходить из строя потенциометрические датчики, коллекторы сервоприводов и пластиковые шестерни редукторов.
-
Читайте также:
Замена осуществляется по отдельным компонентам, таким как датчики, актуаторы и пластиковые тяги. Электронные схемы могут выйти из строя только в случае попадания влаги или коррозии контактов в проводах.
Регулировка и ремонт
После проведения ремонта и замены отдельных компонентов корректор потребует настройки, что подразумевает установку номинального уровня освещённости.
Для этой процедуры применяется размеченный экран, который устанавливается на расстоянии, указанном в технической документации для конкретной модели автомобиля.
Фары настраиваются по углу светового потока в нейтральном положении регулятора, после чего проверяется, как корректно он реагирует на движение границы света вверх и вниз.
Положение автоматических датчиков в подвеске контролируется с помощью сканера, который считывает информацию, переданную ими в блок управления, при определённой тестовой нагрузке, то есть в зависимости от положения рычагов подвески.
В более сложных ситуациях также контролируется расстояние от датчика до поверхности дороги, для чего потребуется специальная методика установки. Успешным результатом будет являться независимость положения световой границы от нагрузки автомобиля, как при нулевой, так и при максимальной загрузке.
Советы по выбору корректоров фар
Выбор корректоров фар — это важный этап, который может значительно повлиять на безопасность вождения и комфорт на дороге. При выборе корректоров фар следует учитывать несколько ключевых факторов.
1. Тип корректоров
Существует несколько типов корректоров фар, включая механические и электронные. Механические корректоры обычно проще в установке и эксплуатации, но могут требовать ручной настройки. Электронные корректоры, в свою очередь, обеспечивают более точную регулировку и могут автоматически адаптироваться к изменениям нагрузки в автомобиле.
2. Совместимость с автомобилем
Перед покупкой корректоров фар необходимо убедиться в их совместимости с вашим автомобилем. Разные модели автомобилей могут иметь различные системы освещения и крепления, поэтому важно выбирать корректоры, которые подходят именно для вашей марки и модели.
3. Качество и надежность
При выборе корректоров фар стоит обращать внимание на качество материалов и надежность производителя. Известные бренды часто предлагают более качественные и долговечные решения, что может сэкономить вам деньги на ремонте и замене в будущем.
4. Установка и настройка
Некоторые корректоры фар требуют профессиональной установки, в то время как другие могут быть установлены самостоятельно. Если вы не уверены в своих силах, лучше обратиться к специалистам. Также важно правильно настроить корректоры после установки, чтобы обеспечить оптимальное освещение дороги.
5. Отзывы и рекомендации
Перед покупкой стоит ознакомиться с отзывами других автовладельцев. Это поможет вам получить представление о реальном опыте использования конкретных моделей корректоров фар и выявить возможные недостатки.
6. Цена
Ценовой диапазон корректоров фар может варьироваться в зависимости от типа, бренда и функциональности. Не стоит экономить на качестве, но и переплачивать за ненужные функции тоже нецелесообразно. Определите свой бюджет и выбирайте оптимальный вариант, который соответствует вашим требованиям.
Следуя этим советам, вы сможете выбрать корректоры фар, которые обеспечат безопасность и комфорт во время вождения, а также продлят срок службы вашей автомобильной системы освещения.
Вопрос-ответ
Что такое автокоррекция фар?
Автокорректор фар или система автоматической коррекции фар — система, включающая в себя ЭБУ, датчики положения кузова, электропривод, а также тяги, при помощи которых происходит автоматическая коррекция границы ближнего света фар.
Как работает корректор?
Корректор работает с текстом перед публикацией и отвечает только за его форму. За содержанием следит редактор, он же исправляет стилистические и лексические ошибки. Незрячему специалисту для работы корректором потребуется компьютер, на котором установлены программа экранного доступа и текстовые редакторы.
Как должен стоять корректор фар?
Для этого надо в темное время суток поставить машину на ровной поверхности в 5 метрах от какой-либо стены. Если транспортное средство не загружено, то регулятор высоты фар будет в норме находиться в положении «0». С помощью рулетки надо измерить расстояние от земли до середины автомобильной фары.
Советы
СОВЕТ №1
Перед покупкой корректора фар обязательно ознакомьтесь с его типами и принципом работы. Это поможет вам выбрать наиболее подходящий вариант для вашего автомобиля, учитывая его особенности и требования.
СОВЕТ №2
Регулярно проверяйте работу корректора фар, особенно перед длительными поездками. Убедитесь, что фары правильно освещают дорогу, чтобы избежать ослепления встречных водителей и обеспечить безопасность на дороге.
СОВЕТ №3
Если вы заметили, что корректор фар не работает должным образом, не откладывайте диагностику. Неполадки могут быть связаны с электрическими проблемами или механическими повреждениями, которые лучше устранить как можно скорее.
СОВЕТ №4
При замене или ремонте корректора фар обращайтесь к профессионалам. Неправильная установка может привести к неправильной работе системы и негативно сказаться на безопасности вождения.
