Что такое двигатель TSI: особенности работы, характеристики и ресурс современных автомобилей

Двигатель TSI (Turbocharged Stratified Injection) — значительное достижение в автомобильной инженерии, сочетающее турбонаддув и прямой впрыск топлива. В статье рассмотрим особенности работы этого мотора, его конструктивные отличия от атмосферных двигателей, а также проанализируем популярные агрегаты, их характеристики и ресурс. Понимание принципов работы и устройства двигателя TSI поможет автолюбителям сделать осознанный выбор при покупке автомобиля и обеспечит лучшее понимание его эксплуатации и обслуживания.

Когда появились моторы TSI (расшифровка)

Впервые эти двигатели были представлены в 2004 году в качестве замены предыдущей линейки FSI – Fuel Stratified Injection, что переводится как послойный прямой впрыск бензина.

TSI в целом имеет схожее значение, но с добавлением наддува. Изначально это расшифровывалось как Twinturbo Stratified Injection, что подразумевало сложную систему с двойным наддувом. Однако со временем от этой концепции начали отходить, и аббревиатуру стали трактовать более традиционно как Turbo Stratified Injection.

Двигатели постоянно совершенствуются, и на этом пути было допущено множество ошибок, что привело к созданию обширной линейки моторов, объединённых под общим названием TSI. У других производителей аналогичные двигатели могут иметь другие названия, но суть остается неизменной.

Двигатель TSI, разработанный компанией Volkswagen, представляет собой современное решение, сочетающее в себе турбонаддув и непосредственный впрыск топлива. Эксперты отмечают, что такая комбинация позволяет значительно повысить эффективность сгорания, что в свою очередь приводит к улучшению динамических характеристик и снижению расхода топлива. Одной из ключевых особенностей TSI является его способность развивать высокий крутящий момент на низких оборотах, что делает его особенно привлекательным для городских условий.

Что касается характеристик, то двигатели TSI варьируются по объему и мощности, предлагая широкий выбор для различных моделей автомобилей. Ресурс таких двигателей, при соблюдении рекомендаций по обслуживанию, может достигать 200-300 тысяч километров, что делает их надежными и долговечными. Однако эксперты предупреждают о важности качественного топлива и регулярного технического обслуживания, так как это напрямую влияет на срок службы и производительность двигателя.

Что такое двигатель TSI? Линейка моторов и принцип работы

Линейка двигателей TSI

VAG стремится внедрить свои двигатели в практически всю линейку автомобилей, используя их в брендах Volkswagen, Audi, Skoda и SEAT.

Существует огромное количество различных модификаций, которые различаются по ряду конструктивных характеристик и параметров:

• рабочий объём от 1,0 до 3,0 литров, включая 1,2, 1,4, 1,5, 1,8 и 2,0 литра;
• мощность варьируется от 90 до 350 л.с. и выше, особенно в специализированных версиях для премиум-класса;
• наличие как одной стандартной турбины, так и двойного наддува с дополнительным механическим компрессором, а также турбин с изменяемой геометрией;
• количество и расположение цилиндров от трёх в ряд до V6;
• цепной или ременной привод газораспределительного механизма;
• различные системы впрыска с разной степенью гомогенизации топливной смеси;
• рабочий цикл двигателя с различными принципами фазирования.

Тем не менее, общий принцип для всех моторов заключается в наличии наддува и способности работать с послойным впрыском. В процессе своего развития двигатели прошли от трёх до четырёх поколений.

Среди всего разнообразия моторов можно выделить несколько наиболее популярных моделей:

• CAXA – двигатель объёмом 1,4 л, представляющий устаревшее поколение EA111, устанавливался на Golf 5 и другие автомобили с аналогичной платформой. Оснащён одной турбиной без компрессора, развивает 122 л.с., но известен множеством проблем с цепью ГРМ, стуком поршней и высоким расходом масла;
• CZDA – также 1,4 л, но уже новое поколение EA211, в котором устранены многие недостатки. Здесь используется другая турбина и два фазовращателя, мощность увеличена до 150 л.с., блок двигателя выполнен из алюминия, соответствует стандартам Евро-6 и всё ещё производится, хотя планируется замена на новую линейку с циклом Миллера;
• CJSA – мощный двигатель объёмом 1,8 л из семейства EA888 третьего поколения, устанавливался на Skoda, Volkswagen, SEAT и Audi с поперечным расположением. Развивает 180 л.с. и отличается наличием дополнительных форсунок во впускном коллекторе;
• CHHB – ещё более мощный двухлитровый двигатель с мощностью 220 л.с., чугунным блоком и интегрированным впускным коллектором, использовался в Golf GTI 7 поколения, Tiguan и многих моделях Audi;
• BLG – высокофорсированный двигатель объёмом 1,4 л из поколения EA111, который сочетает турбину и механический компрессор, благодаря чему развивает 170 л.с. и обеспечивает уверенную тягу на всех оборотах.

Важно отметить, что концерн имеет уникальную особенность изменять буквенное обозначение двигателей даже при незначительных изменениях, направленных на увеличение или снижение мощности, соответствие экологическим стандартам и адаптацию к рынку. В результате образовалось множество вариаций двигателей, хотя некоторые из них практически не отличаются друг от друга.

Вся правда о двигателях TSI и TFSI, что это ТАКОЕ?

Интересные факты

Вот несколько интересных фактов о двигателе TSI:

1. Турбонаддув и непосредственный впрыск: Двигатели TSI (Turbocharged Stratified Injection) объединяют в себе технологии турбонаддува и непосредственного впрыска топлива. Это позволяет значительно повысить мощность и крутящий момент при меньшем объеме двигателя, что делает их более эффективными и экономичными по сравнению с традиционными атмосферными двигателями.

2. Экологичность и экономия топлива: Благодаря высокой степени сжатия и оптимизированной работе системы впрыска, двигатели TSI способны снижать выбросы CO2 и расход топлива. Это делает их более экологически чистыми, что особенно важно в условиях современных экологических стандартов.

3. Долговечность и ресурс: Двигатели TSI, как правило, имеют высокий ресурс, что связано с использованием качественных материалов и технологий производства. Однако для обеспечения долговечности важно следить за регулярным обслуживанием, включая замену масла и фильтров, а также использование качественного топлива, чтобы избежать проблем с системой впрыска и турбонаддува.

Принцип работы турбированного мотора

Турбонаддув не привнес значительных изменений в процесс организации сгорания. Двигатели применяют несколько методов для повышения топливной эффективности, используя врожденные преимущества прямого впрыска:

• формирование стехиометрической гомогенной смеси, что схоже с впрыском в коллектор типа MFI, но с заметным снижением потерь на конденсацию;
• работа с бедной гомогенной смесью при увеличении открытия дросселя выше оптимального уровня, то есть с избытком воздуха;
• послойная смесь, разбавленная выхлопными газами и избыточным воздухом.

Это достигается благодаря особому режиму впрыска на днище поршня с завихрением потока и подачей нормальной смеси в область свечи зажигания, в то время как в остальной части цилиндра смесь оказывается чрезмерно бедной и не подходит для воспламенения.

Турбонаддув способствует быстрому заполнению цилиндров воздухом, однако его эффективность на низких оборотах ограничена из-за недостаточной скорости вращения турбины.

Поэтому на многих двигателях этой линейки применяется двойная система наддува, при которой сначала с помощью электромагнитной муфты и дополнительного байпасного клапана подключается механический роторный компрессор, приводимый в действие ремнем от коленчатого вала.

Электронный блок управления двигателем отвечает за переключение различных режимов работы двух компрессоров. Он также управляет режимами прямого впрыска в зависимости от нагрузки и необходимого крутящего момента.

В результате удается достичь уникальных показателей работы двигателя:

• практически идеальное распределение крутящего момента по диапазону оборотов, когда его максимум достигается примерно при полутора тысячах об/мин и остается стабильным до высоких оборотов;
• экономия топлива выделяет двигатель среди конкурентов, достигая снижения расхода на 20% и более;
• степень сжатия необычайно высока для турбированных двигателей, практически достигая уровня атмосферных, при этом моторы не подвержены детонации при использовании качественного топлива;
• двигатели отличаются компактностью и малым весом.

Семейство TSI оказалось крайне сложным как в процессе разработки, так и в массовом производстве, что связано с выявлением недостатков и необходимостью их устранения конструктивными методами. Высокие показатели не даются просто так.

Volkswagen TSI engine animation

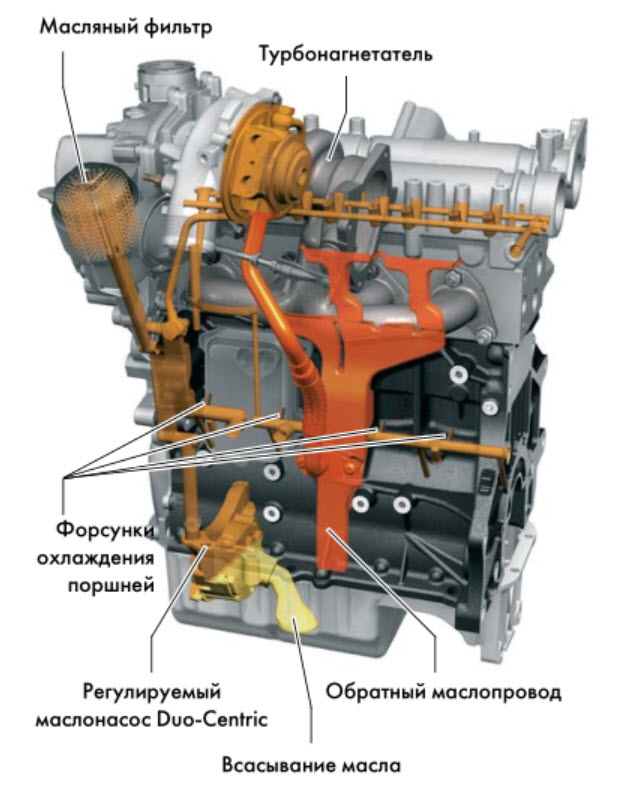

Особенности конструкции

В целом, отдельные компоненты и системы двигателей не имеют значительных отличий от своих аналогов, однако некоторые конструктивные решения обладают уникальными особенностями.

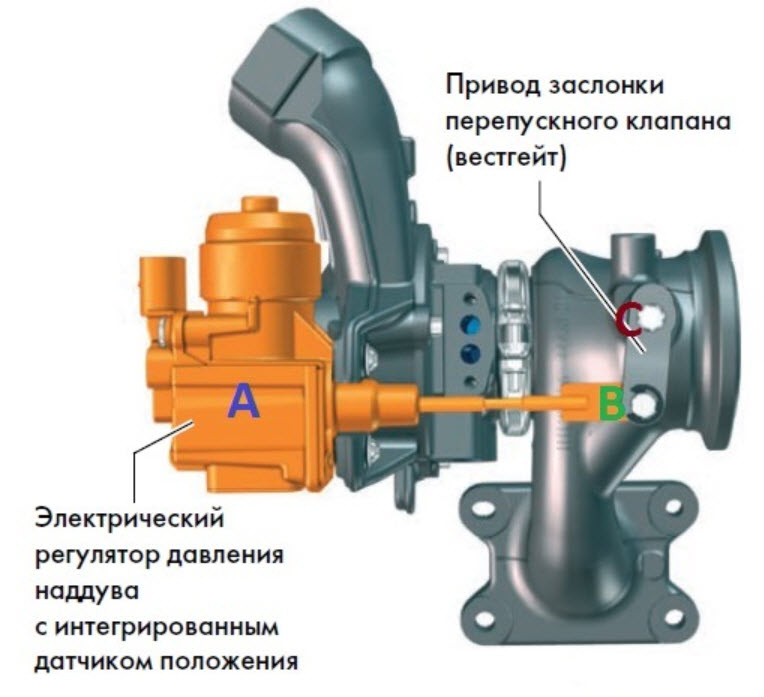

Система турбонаддува

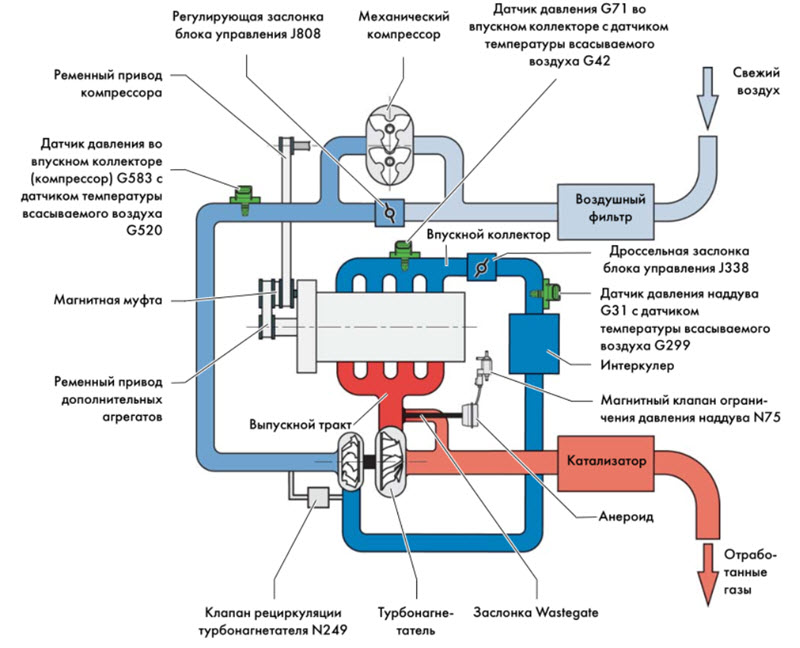

Основной особенностью стало использование двойного наддува на некоторых двигателях, но не с комбинацией больших и малых турбин, как это часто бывает, а с добавлением механического нагнетателя.

Система функционирует в нескольких режимах:

• отсутствие наддува при минимальной нагрузке, когда компрессоры отключены, и воздух проходит через обходной клапан;
• активация только механического компрессора, который не имеет инерции и эффективно работает при средних нагрузках;
• совместная работа роторного нагнетателя и турбины при увеличении нагрузки, что устраняет даже незначительные проявления турбоямы;
• отключение компрессора и работа турбины на полную мощность при максимальных нагрузках.

Такая адаптивность обеспечивает высокую эффективность и минимальные аэродинамические потери в тракте на всем диапазоне оборотов и крутящего момента, выравнивая его характеристики на внешней скоростной характеристике двигателя.

В последнее время появились достаточно эффективные турбины с изменяемой геометрией и низкой инерционностью, что позволило отказаться от дорогостоящего и громоздкого механического компрессора.

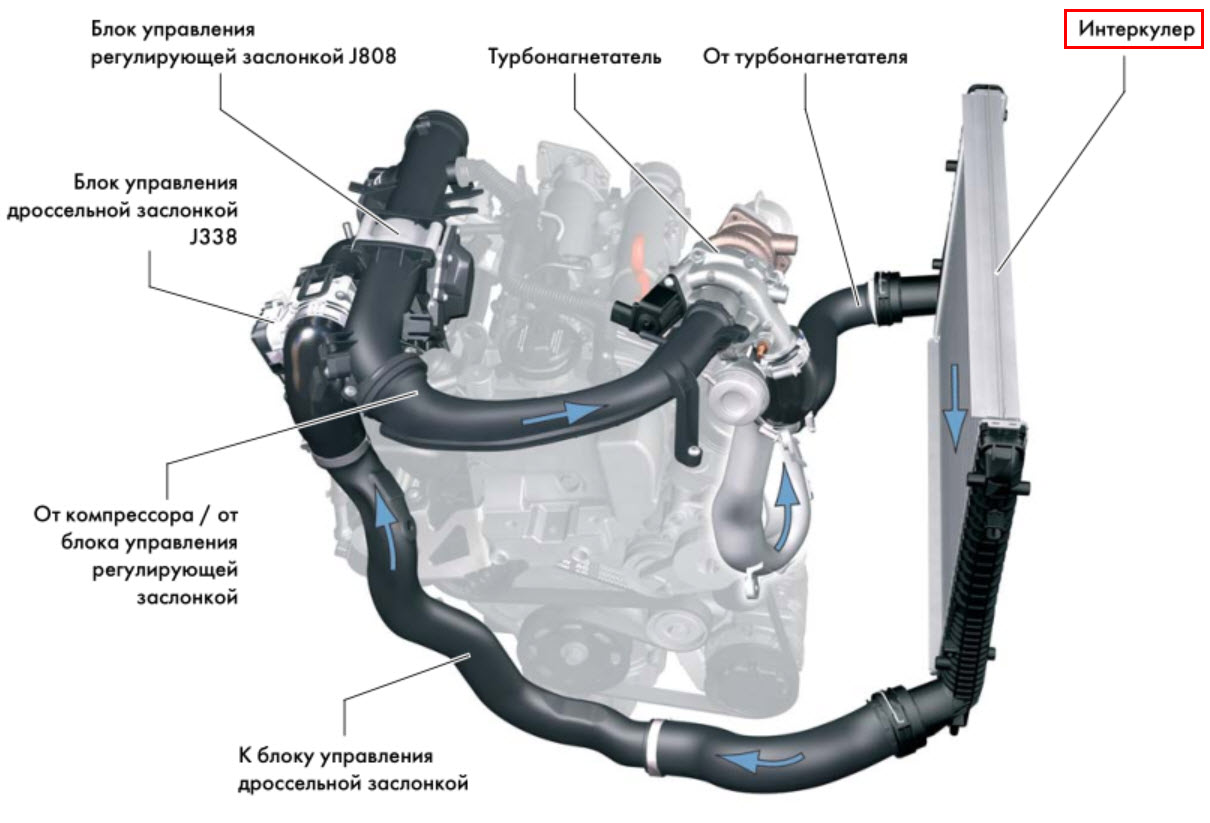

Система охлаждения

Повышенное давление наддува требует эффективного охлаждения воздуха, который поступает в цилиндры. При его нагреве снижается устойчивость двигателя к детонации, а также ухудшается топливная экономичность из-за уменьшения плотности горячего газа на впуске. В связи с этим в двигателях устанавливается интеркулер – дополнительный радиатор, оснащенный жидкостным теплообменником.

Такое решение широко используется в дизельных двигателях и также является актуальным для высокоэффективных бензиновых двигателей внутреннего сгорания.

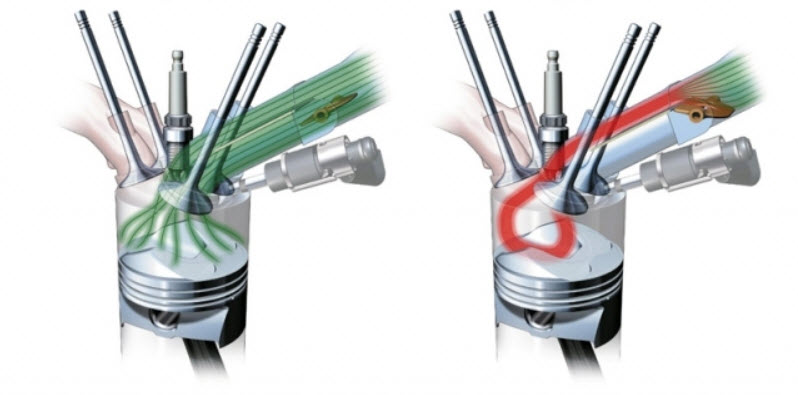

Система впрыска

Бензин подается непосредственно в цилиндры через многоточечные форсунки, что способствует качественному смешиванию топлива с воздухом. Более высокое давление впрыска делает этот процесс более эффективным, поэтому применяются инжекторы и топливные насосы, способные создавать давление до 150 атмосфер.

Форсунки имеют направленность струи, ориентированную на дно поршня, что позволяет осуществлять послойное образование смеси благодаря отражению потока и его направлению к свече зажигания. Регулировка времени впрыска позволяет реализовать все ранее упомянутые режимы работы двигателя.

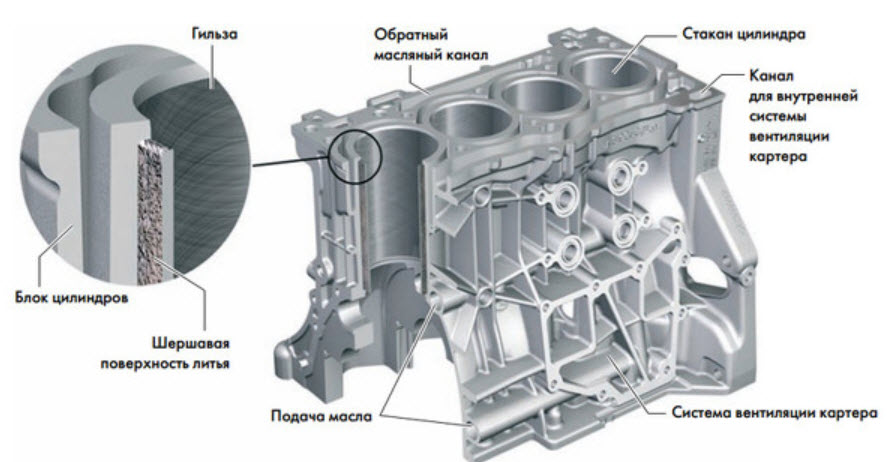

Блок цилиндров

Существует множество вариантов блоков, включая более прочные чугунные, однако в последнее время всё чаще применяются алюминиевые блоки с впрессованными чугунными гильзами.

Такое решение находит применение и в ряде других двигателей, но не всегда оказывается удачным. Проблема заключается в том, что уменьшение толщины стенок гильз для повышения теплоотдачи может привести к деформации и образованию задиров.

Не всем двигателям из этого семейства удалось полностью устранить данную проблему, особенно когда речь идет о коротких поршнях, которые минимизируют потери на трение. Это является общей проблемой для большинства современных двигателей.

Преимущества и недостатки TSI

Такое высокотехнологичное устройство не может не иметь своих преимуществ по сравнению с более простыми моторами. Это обусловлено максимально эффективным использованием энергии топлива в различных режимах работы:

• высокая экономия топлива, что позволяет достичь реального прироста до 20% даже по сравнению с довольно хорошими двигателями;
• соблюдение всех экологических стандартов, что стало возможным благодаря эффективному многокомпонентному нейтрализатору, который поддерживается в оптимальном режиме благодаря отличной управляемости двигателя;
• легкость достижения необходимой мощности, которая, благодаря эффективной системе впрыска и качественному наддуву, ограничивается лишь прочностью деталей, а моторы легко поддаются чип-тюнингу;
• компактные размеры и небольшой вес двигателей при сохранении высокой отдачи.

Однако новизна и сложность семейства TSI также привнесли значительные недостатки:

• для реализации потенциала двигателей требуется использование только качественного бензина и масел, они не переносят наличие серы в топливе, а споры о том, какое масло лучше для этих моторов, продолжаются, заводские рекомендации часто бывают слишком оптимистичными;
• стремление уменьшить потери в двигателях привело к снижению ресурса, особенно у моторов первых поколений, цепи привода ГРМ быстро изнашивались, расход масла превышал привычные нормы для других двигателей, а поршни не выдерживали нагрузки;
• двигатели подвержены типичным проблемам прямого впрыска, связанным с отложениями на впускных клапанах, некоторые модели даже пришлось оснастить дополнительными форсунками во впускном коллекторе;
• сложность конструкции приводит к высокой стоимости автомобилей, что не всегда оправдано снижением расхода топлива;
• техническое обслуживание и ремонт обходятся дорого и требуют высокой квалификации специалистов.

Двигатели последнего поколения частично устраняют некоторые недостатки, присущие предшественникам, однако ряд проблем, таких как расход масла, до сих пор остается нерешенным.

Тем не менее, эти моторы широко используются, в том числе и в бюджетных моделях, а их дальнейшее развитие в виде ДВС с циклом Миллера и турбинами переменной геометрии свидетельствует о том, что концерн продолжает следовать выбранному курсу на использование технологий TSI.

Сравнение с другими типами двигателей

Двигатели TSI (Turbocharged Stratified Injection) представляют собой один из наиболее современных и эффективных типов бензиновых двигателей, разработанных концерном Volkswagen. В отличие от традиционных атмосферных двигателей и других турбированных аналогов, TSI использует уникальную комбинацию технологий, что позволяет достигать высокой мощности при низком расходе топлива. Рассмотрим, как TSI соотносится с другими типами двигателей.

Атмосферные двигатели работают по принципу, основанному на естественном всасывании воздуха в цилиндры. Это приводит к тому, что мощность таких двигателей ограничена, особенно на высоких оборотах. В отличие от них, TSI использует турбонаддув, что позволяет значительно увеличить количество воздуха, поступающего в цилиндры, и, следовательно, повысить мощность без увеличения объема двигателя. Это делает TSI более эффективным и экономичным вариантом.

Двигатели с непосредственным впрыском также имеют свои преимущества, однако они могут сталкиваться с проблемами, связанными с образованием отложений на клапанах. TSI использует как непосредственный, так и распределенный впрыск, что позволяет минимизировать эти проблемы и улучшить общую производительность. Это сочетание технологий обеспечивает более полное сгорание топлива и снижает выбросы вредных веществ.

Дизельные двигатели также имеют свои плюсы, такие как высокая эффективность и крутящий момент на низких оборотах. Однако они часто имеют более высокий уровень выбросов NOx и других загрязняющих веществ, что делает их менее привлекательными в условиях ужесточающихся экологических норм. Двигатели TSI, благодаря своей конструкции и использованию современных технологий, обеспечивают более чистое сгорание и соответствуют современным стандартам по выбросам.

Кроме того, гибридные двигатели сочетают в себе как бензиновый, так и электрический компоненты, что позволяет значительно снизить расход топлива и выбросы. Однако они могут быть более сложными и дорогими в обслуживании. Двигатели TSI, в свою очередь, предлагают отличное сочетание мощности и экономичности без необходимости в дополнительных системах, что делает их более доступными для большинства водителей.

Таким образом, двигатели TSI представляют собой оптимальный выбор для тех, кто ищет баланс между производительностью, экономичностью и экологичностью. Их преимущества по сравнению с атмосферными, дизельными и гибридными двигателями делают их одним из наиболее популярных решений на современном автомобильном рынке.

Вопрос-ответ

Какой двигатель TSI самый надежный?

Двигатели 1.4 TSI считаются надёжными, но только при условии правильного обслуживания. Sport24. Ru, vag-auto. By. Некоторые факторы, которые влияют на надёжность этих моторов: модернизация.

Хороший ли двигатель TSI?

Это эффективные и надёжные модели, зачастую требующие минимального обслуживания по сравнению с другими типами двигателей. Двигатели TSI наиболее экономичны в городских условиях и идеально подходят для тех, кто большую часть времени ездит по городу.

Советы

СОВЕТ №1

Изучите особенности работы двигателя TSI, чтобы лучше понимать его преимущества и недостатки. Это поможет вам принимать более обоснованные решения при выборе автомобиля и его обслуживании.

СОВЕТ №2

Регулярно проводите техническое обслуживание вашего автомобиля с двигателем TSI. Это включает замену масла, фильтров и проверку системы охлаждения, что поможет продлить срок службы двигателя.

СОВЕТ №3

Обратите внимание на качество топлива, которое вы используете. Для двигателей TSI рекомендуется использовать бензин с высоким октановым числом, чтобы обеспечить оптимальную производительность и избежать детонации.

СОВЕТ №4

Следите за показателями расхода топлива и динамикой работы двигателя. Если вы заметили резкие изменения, это может быть признаком неисправностей, и стоит обратиться к специалисту для диагностики.
