Что такое дифференциал в автомобиле (принцип работы, устройство и виды блокировок) и его значение

Дифференциал — ключевой элемент трансмиссии автомобиля, обеспечивающий распределение крутящего момента между колесами, особенно при поворотах. В статье рассмотрим, что такое дифференциал, его устройство и принцип работы, а также виды блокировок, которые улучшают сцепление с дорогой и управляемость. Понимание работы дифференциала поможет лучше ориентироваться в устройстве автомобиля и своевременно выявлять неисправности, что способствует безопасной и комфортной эксплуатации.

Зачем в машине нужен дифференциал

Дифференциал предназначен для передачи вращения на оба колеса или оси, обеспечивая при этом возможность их вращения с различной скоростью.

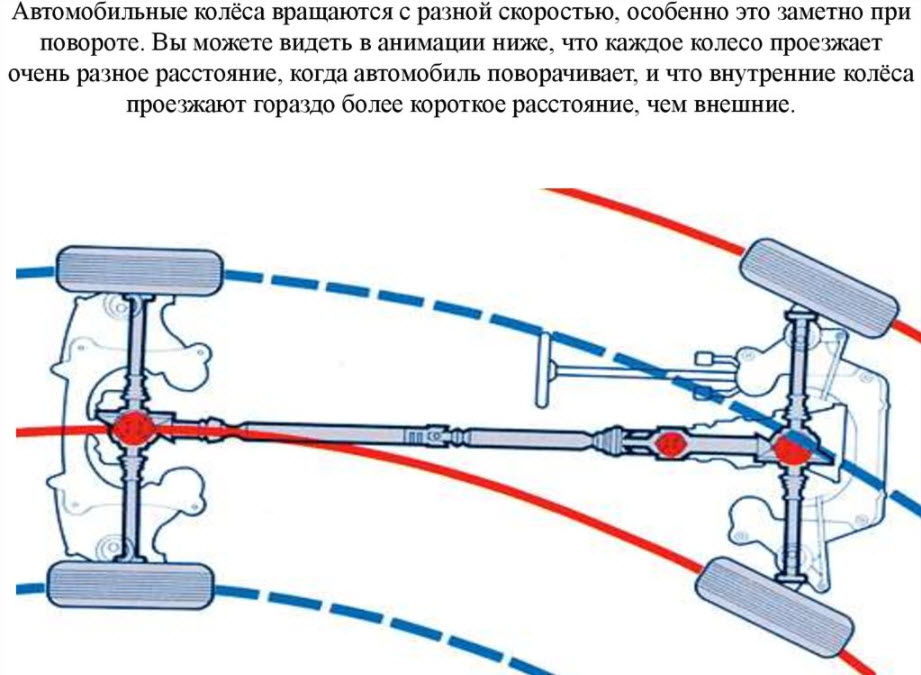

Если колеса будут жестко связаны между собой, это создаст сложности при выполнении поворотов. Каждое колесо движется по своей траектории с разными радиусами, что приводит к различиям в пройденном пути и, соответственно, в скорости вращения.

При жестком соединении на одной оси шины начнут скользить, что затруднит вход автомобиля в повороты, а все элементы трансмиссии будут подвергаться чрезмерным нагрузкам.

Дифференциал позволяет ведущим колесам свободно изменять скорость, при этом обеспечивая передачу крутящего момента, разделяя его в соответствии с заданным конструктивным соотношением.

Дифференциал в автомобиле представляет собой ключевой механизм, обеспечивающий передачу крутящего момента от двигателя к колесам, позволяя им вращаться с разной скоростью при поворотах. Это особенно важно, так как внутренние колеса проходят меньшую дистанцию, чем внешние. Устройство дифференциала включает в себя главную шестерню, сателлиты и корпус, которые работают в тандеме для распределения мощности.

Существуют различные виды блокировок дифференциала, такие как открытые, ограниченного скольжения и полностью блокируемые. Открытые дифференциалы обеспечивают наилучшее сцепление на сухих дорогах, но могут быть неэффективны на скользких поверхностях. Дифференциалы с ограниченным скольжением, в свою очередь, позволяют передавать крутящий момент на колесо с лучшим сцеплением, что улучшает управляемость. Полностью блокируемые дифференциалы обеспечивают максимальное сцепление в экстремальных условиях, таких как внедорожье, но могут затруднять маневрирование на асфальте. Эксперты подчеркивают, что выбор типа дифференциала зависит от условий эксплуатации автомобиля и предпочтений водителя.

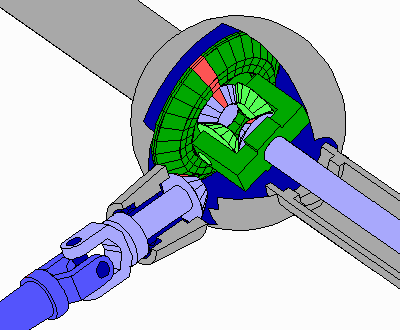

Как работает дифференциал?

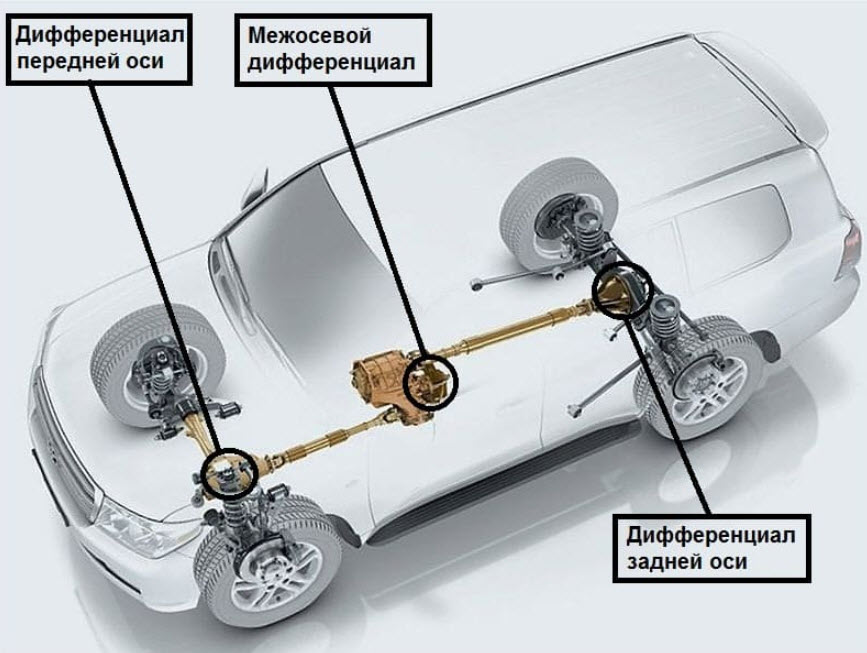

Где находится

Межколёсные дифференциалы находятся в одном корпусе с редуктором переднего моста, тогда как межосевые дифференциалы, как правило, размещаются внутри раздаточной коробки.

Они получают смазку из общей масляной ванны с редуктором, иногда используя то же масло, что и гипоидная шестерня. Однако в большинстве случаев требуется наличие дополнительных свойств от присадок, особенно если конструкция подразумевает повышенное трение.

Интересные факты

Вот несколько интересных фактов о дифференциале в автомобиле:

1. Принцип работы: Дифференциал позволяет колесам одной оси вращаться с разной скоростью, что особенно важно при поворотах. Когда автомобиль поворачивает, внешнее колесо проходит больший путь, чем внутреннее. Дифференциал компенсирует эту разницу, предотвращая скольжение и обеспечивая стабильность управления.

2. Виды блокировок: Существуют различные типы дифференциалов, включая открытые, ограниченного скольжения и полностью блокируемые. Дифференциалы с ограниченным скольжением (LSD) могут передавать крутящий момент на колесо с лучшим сцеплением, что улучшает проходимость на скользких или неровных поверхностях. Полностью блокируемые дифференциалы, как правило, используются в внедорожниках, обеспечивая равномерное распределение крутящего момента между колесами.

3. Исторический аспект: Первый дифференциал был запатентован в 1827 году французским инженером Жаном-Jозефом Этьеном Ланжером. С тех пор эта технология значительно эволюционировала, и современные дифференциалы стали более сложными и эффективными, включая электронные системы управления, которые могут адаптироваться к условиям дороги в реальном времени.

Как работает блокировка дифференциала. Заварка, винтовой или дисковый самоблокирующийся дифференциал

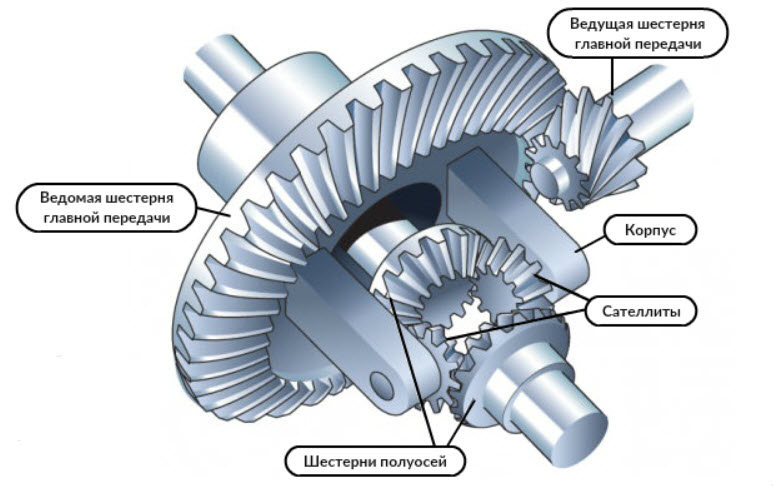

Из чего состоит

В состав наиболее популярных дифференциалов входят:

• корпус дифференциала, который принимает входящий момент через ведомую шестерню главной передачи;
• шестерни полуосей, которые устанавливаются на шлицы выходных валов и передают вращение на колёса;
• сателлиты — это небольшие шестерни, вращающиеся на осях, соединённых с корпусом и взаимодействующие с полуосевыми шестернями.

В корпусе может находиться два или более сателлитов, и их количество определяется величиной нагрузки, передаваемой через редуктор. В большинстве случаев в легковых автомобилях используются два конических сателлита, тогда как для тяжёлых внедорожников (джипов) их количество может увеличиваться до четырёх.

Принцип работы

Крутящий момент, создаваемый двигателем, передается на корпус дифференциала через трансмиссию. В заднеприводных автомобилях этот процесс осуществляется с помощью карданного вала, тогда как в автомобилях с передним приводом дифференциал часто располагается внутри коробки передач, формируя таким образом единый блок трансмиссии. Из этого блока уже выходят шарнирные полуоси, которые соединяются с колесными ступицами.

Дальнейшая работа системы зависит от траектории движения автомобиля и уровня сцепления с дорожным покрытием.

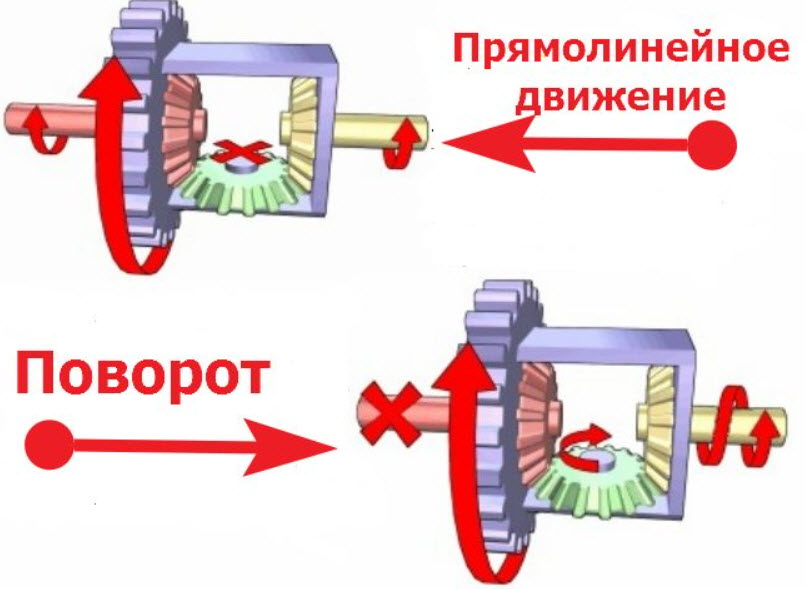

При прямолинейном движении

Когда автомобиль движется по ровной поверхности с твёрдым и сухим покрытием, обе полуоси вращаются с одинаковой угловой скоростью. В этом случае полуосевые шестерни остаются неподвижными относительно друг друга, и весь дифференциал функционирует как единое целое.

Сателлиты, соединённые через свои зубья с полуосевыми шестернями, не вращаются относительно своих осей. Момент силы равномерно распределяется между осями, если дифференциал является симметричным и свободным, то есть не имеет блокировок. Однако даже при наличии блокировок в таком идеальном сценарии ситуация останется аналогичной.

При повороте

В процессе поворота, который является стандартным режимом работы дифференциала, одно из колёс всегда будет вращаться с большей скоростью, поскольку идеальные прямые дороги в природе отсутствуют. Сателлиты начнут вращаться вокруг своих осей, но связь между полуосевыми шестернями и корпусом останется неизменной. Это означает, что момент будет продолжать передаваться от корпуса к колёсам в том же соотношении 50/50.

Это интересно рассмотреть с точки зрения мощности. Момент остаётся одинаковым, однако скорость внешнего колеса, находящегося на стороне поворота, выше, что приводит к пропорционально большему передаваемому на него количеству мощности.

Это вполне объяснимо, так как с увеличением скорости возрастают и потери, которые компенсируются дополнительной мощностью. При этом не возникает никаких помех для вращения колёс с различной скоростью, в отличие от жёсткой связи.

При пробуксовке

Ситуация становится значительно менее приятной, когда одно из колес оказывается на скользком участке дороги и начинает буксовать при ускорении. В этом случае сцепление с дорожным покрытием теряется, что приводит к резкому снижению момента сопротивления. Однако этот момент всегда равен тяговому, что является основным законом физики. Следовательно, и тяговый момент также уменьшится.

Свободный симметричный дифференциал распределяет тягу поровну между колесами, обеспечивая соотношение 50/50. Это означает, что если момент на одном колесе падает до нуля, то на другом он также обнулится автоматически. В результате автомобиль начнет терять скорость, а если речь идет о старте на льду или в жидкой грязи, он просто останется на месте, не сумев выбраться из затруднительного положения.

Важно знать: Что обозначает маркировка автомобильных фар

Это и есть основной недостаток свободного дифференциала. Он способен передать лишь то усилие, которое может выдержать колесо, находящееся в наиболее сложных условиях. Даже если второе колесо находится на сухом и чистом асфальте, автомобиль не сможет сдвинуться с места. Вся энергия будет расходоваться на бесполезное вращение буксующего колеса.

Виды дифференциалов

Существует множество различных типов дифференциалов, если не ограничиваться только самым популярным – коническим свободным. Их можно классифицировать по различным критериям.

Место установки

Для разгрузки колес одной ведущей оси применяется межколёсный дифференциал, который располагается в редукторе ведущего моста. Если этот редуктор установлен в трансмиссии переднеприводного автомобиля, значит, дифференциал также находится там.

Некоторые автомобили оборудованы системой постоянного полного привода, что подразумевает её постоянное включение. Однако при этом колеса на разных осях могут вращаться с различной скоростью, например, при движении в повороте. В таких случаях в трансмиссию добавляется межосевой дифференциал, который функционирует аналогично межколёсному дифференциалу.

Вид зубчатой передачи

В зависимости от типа используемых зацеплений, дифференциалы можно классифицировать на следующие категории:

• наиболее распространённый – конический, который характеризуется формой полуосевых шестерён и сателлитов;
• цилиндрический, встречается реже, но в некоторых случаях становится незаменимым из-за своих компоновочных и функциональных особенностей, по своей конструкции напоминает планетарную передачу;
• червячный, может быть выполнен различными способами, чаще всего этот тип зацепления используется в самоблокирующихся дифференциалах, так как червячные пары способны создавать значительное внутреннее трение.

Симметрия дифференциала также зависит от размеров и конструкции зубчатых пар. В некоторых ситуациях необходимо передавать на одну ось больший момент, чем на другую. Например, в некоторых моделях 4-matic от Mercedes 65% момента передаётся на заднюю ось, а 35% – на переднюю.

По принципу блокировки

Блокируемые дифференциалы не имеют упомянутого ранее основного недостатка, связанного с проходимостью и динамикой разгона при недостаточном сцеплении с дорожным покрытием.

Это достигается различными методами:

• Дисковые блокировки и их менее эффективные аналоги LSD функционируют по принципу сжатия пакета фрикционных дисков, когда увеличивается разница в скоростях между колесами оси. В результате часть крутящего момента передается на колесо, которое имеет лучшее сцепление;
• Червячные блокировки действуют аналогично, но с меньшей жесткостью. Это происходит благодаря дополнительному повороту сателлитов червячного типа перед их упором в корпус, что приводит к блокировке относительного смещения полуосей. Эти блокировки являются наиболее распространенными и различаются по ориентации сателлитов относительно оси;
• Электронная блокировка подразумевает имитацию, когда колесо, которое вывешено, зажимается тормозными колодками, а крутящий момент передается на загруженное колесо. Чем эффективнее работает эта система, тем больше возникают потери, перегрузки и износ тормозов. Тем не менее, она часто выручает легковые автомобили и кроссоверы в сложных ситуациях;
• Вискомуфты могут выполнять функции как дифференциалов, так и их блокировок. В первом случае они подключаются последовательно в линию передачи момента и могут прерывать её, а во втором – блокируют входные и выходные валы, что препятствует работе свободного дифференциала.

Наиболее эффективной блокировкой считается жесткая механическая с электрическим или пневматическим приводом. Именно так реализовано в лучших внедорожниках, где блокируются все три дифференциала: межосевой и два межколесных.

Блокировки дифференциала на УАЗ Их виды и принцип работы

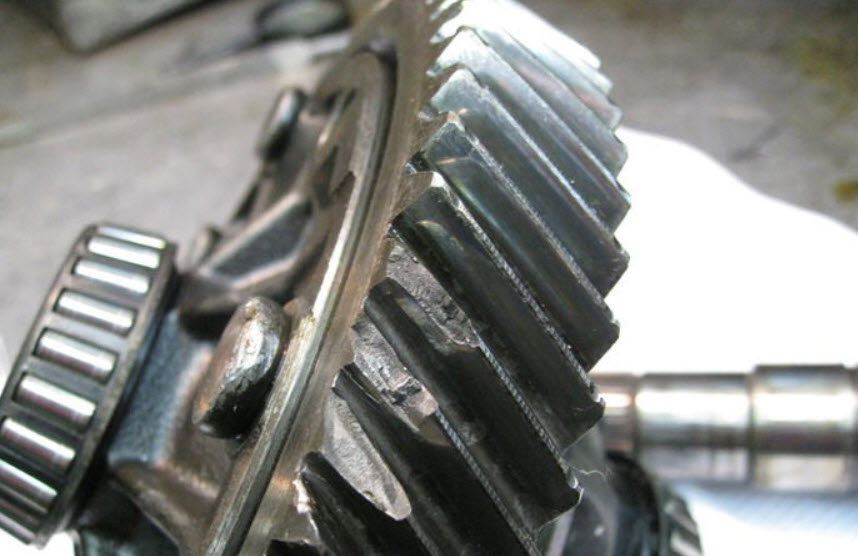

Неисправности

Свободный дифференциал обладает высокой надёжностью и в большинстве случаев не подвержен поломкам. Однако его часто повреждают водители, действующие в панике во время буксования автомобиля.

Причина заключается в том, что шестерёнки дифференциала функционируют на простых скользящих подшипниках. Эти подшипники не предназначены для длительной и интенсивной работы под нагрузкой, когда вращается лишь одно колесо.

В результате этого антифрикционные шайбы перегреваются, зубья изнашиваются, возникают люфты и посторонние звуки. При резкой остановке колеса, которое неожиданно оказывается на асфальте после буксования, могут ломаться оси сателлитов и шлицевые соединения.

Чаще всего ремонт сводится к замене всего дифференциала. В некоторых случаях возможно использование ремкомплекта, который включает шестерни и пальцы с новыми регулировочными шайбами. Очень редко удаётся обойтись лишь регулировкой с подбором шайб.

Обслуживание

Обслуживание исправного дифференциала заключается в замене масла в редукторе или раздаточной коробке. Не требуется проводить никаких регулировок или других сервисных процедур, за исключением ремонта в случае износа или поломки. В некоторых самоблокирующихся дифференциалах может понадобиться восстановление предварительного натяга с помощью подбора пакета пружинных шайб.

Как правило, дифференциалы с повышенным трением требуют использования специального масла типа LSD (Limited Slip), однако современные универсальные масла уже обладают аналогичными характеристиками, что указано на упаковке.

Тем не менее, всегда лучше следовать рекомендациям производителя конкретного устройства.

Влияние дифференциала на управляемость и безопасность автомобиля

Дифференциал играет ключевую роль в управляемости и безопасности автомобиля, особенно в условиях, когда требуется изменение скорости вращения колес. Его основная функция заключается в распределении крутящего момента между колесами, что позволяет им вращаться с разной скоростью, особенно при поворотах. Это особенно важно, поскольку при повороте внешнее колесо проходит больший путь, чем внутреннее, и без дифференциала одно из колес могло бы скользить или буксовать, что негативно сказывалось бы на управляемости.

Когда автомобиль поворачивает, дифференциал обеспечивает плавное и равномерное распределение мощности между колесами. Это не только улучшает сцепление с дорогой, но и уменьшает износ шин, так как они не подвергаются излишнему трению. В результате, правильная работа дифференциала способствует более предсказуемому поведению автомобиля на дороге, что особенно важно в условиях плохой видимости или на скользкой поверхности.

Кроме того, дифференциал влияет на безопасность автомобиля. При наличии блокировок, таких как самоблокирующийся дифференциал, автомобиль может сохранять устойчивость и сцепление с дорогой даже в сложных условиях, таких как грязь, снег или лед. Это позволяет избежать заносов и потери контроля над автомобилем, что может привести к авариям. Важно отметить, что различные типы дифференциалов (открытые, самоблокирующиеся, многодисковые) имеют свои особенности, которые влияют на поведение автомобиля в различных условиях.

Таким образом, дифференциал не только обеспечивает комфортное и безопасное вождение, но и является важным элементом, который влияет на общую динамику автомобиля. Правильный выбор и настройка дифференциала могут существенно улучшить характеристики автомобиля, что особенно актуально для спортивных и внедорожных моделей, где управляемость и сцепление с дорогой имеют первостепенное значение.

Вопрос-ответ

Какова основная функция дифференциала в автомобиле?

Основная функция дифференциала заключается в распределении крутящего момента между колесами автомобиля, позволяя им вращаться с разной скоростью. Это особенно важно при поворотах, когда внешнее колесо проходит большее расстояние, чем внутреннее. Дифференциал обеспечивает плавность движения и улучшает управляемость автомобиля.

Какие существуют виды блокировок дифференциала и в чем их отличие?

Существует несколько видов блокировок дифференциала, включая механическую, электронную и автоматическую. Механическая блокировка фиксирует дифференциал, обеспечивая равномерное распределение крутящего момента между колесами, что полезно на сложных участках дороги. Электронная блокировка использует датчики и систему управления для регулирования крутящего момента в зависимости от условий движения. Автоматическая блокировка активируется при пробуксовке одного из колес, что помогает улучшить сцепление с дорогой.

Как дифференциал влияет на расход топлива автомобиля?

Дифференциал может влиять на расход топлива автомобиля, так как его конструкция и тип блокировки могут изменять эффективность передачи мощности на колеса. Например, более сложные системы с электронными блокировками могут потреблять больше энергии для работы, что может привести к увеличению расхода топлива. Однако, правильно настроенный дифференциал также может улучшить сцепление и управляемость, что в свою очередь может снизить расход топлива в определенных условиях.

Советы

СОВЕТ №1

Изучите основные функции дифференциала, чтобы лучше понимать его роль в управлении автомобилем. Дифференциал позволяет колесам вращаться с разной скоростью при поворотах, что улучшает сцепление с дорогой и управляемость.

СОВЕТ №2

Обратите внимание на тип дифференциала, установленного в вашем автомобиле. Разные виды, такие как открытые, блокируемые и самоблокирующиеся дифференциалы, имеют свои особенности и могут значительно влиять на поведение автомобиля в различных условиях.

СОВЕТ №3

Регулярно проверяйте уровень и состояние масла в дифференциале. Правильное обслуживание поможет избежать износа и поломок, что может привести к дорогостоящему ремонту.

СОВЕТ №4

Если планируете модификацию автомобиля для улучшения внедорожных качеств, рассмотрите возможность установки блокируемого дифференциала. Это значительно повысит проходимость и устойчивость на сложных участках дороги.
