Что такое дад в авто?

Как выбрать датчик абсолютного давления

Датчик абсолютного давления, сокр. ДАД или MAP-сенсор – один из достаточно современных автомобильных датчиков, который «следит» за изменениями давления воздуха во впускном тракте, обусловленными изменением частоты вращения коленвала двигателя и, соответственно, нагрузки на мотор. Это лишь одно из множества регистрирующих и регулирующих устройств, работающих в тандеме с ЭБУ. От его работоспособности будет зависеть топливная экономичность и стабильность работы двигателя. Об устройстве таких датчиков давления, их неисправностях, а также методиках выбора – в материале Avto.pro.

Коротко о назначении

Напоминаем, что двигатель является самым крупным потребителем воздуха среди автомобильных агрегатов. Для нормального формирования топливно-воздушной смеси ему требуются большие объемы воздуха. При этом чем больше воздуха (до определенной доли), тем качественнее будет смесь – она лучше и быстрее сгорит, после нее останется меньше вторичных продуктов сгорания. Датчик абсолютного давления во многом напоминает расходомер, но у него есть одна очень важная особенность: в качестве исходной точки для определения давления атмосферного воздуха он использует давление вакуума (абсолютное давление).

Датчик абсолютного давления, как уже было выяснено, использует параметр абсолютного давления при расчетах, т.е. разницу между давлением вакууме (условно 0) и текущим давлением во впускном тракте. Как и прочие датчики, он отправляет ЭБУ сигналы, которые блок расшифровывает. Учитывая давление воздуха и его температуру во впускном тракте, ЭБУ сам рассчитает плотность подаваемого к двигателю воздуха и его возможный расход.

Исходя из этих расчетов, блок управления начнет регулировать подготовку топливно-воздушной смеси, а также отрегулирует работы форсунок впрыска. Стоит отметить, что ДАД устанавливается с обычным расходомером совместно, хотя попытки отказаться полностью от ДМРВ были. Еще один важный момент: в автомобиле с турбонаддувом такой датчик измеряет величину избыточного давления, которое нагнетается компрессором.

И кроме того, этот датчик обычно имеет общий корпус с датчиком температуры воздуха.

Особенности устройства и работы ДАД

Говоря простым языком, ДАД помогает отследить объем воздуха, поступающего через приоткрытую дроссельную заслонку. Постоянно отправляя сигналы ЭБУ, но помогает управляющему блоку формировать команды-импульсы на создание наиболее оптимальной по составу горючей смеси. Однако вернемся чуть назад. Это абсолютный датчик, учитывающий разницу между текущим давлением и давлением вакуума. Сразу скажем, что речь идет о техническом вакууме, давление которого не равно нулю. Разумеется, автомобильная электроника учитывает этот момент. Состоит ДАД из таких элементов:

• Пара камер – атмосферная и вакуумная;
• Диафрагма, разделяющая камеры;
• Тензорезистор и измерительной схемой (операционный усилитель, температурный компенсатор сигнала);
• Блок измерения давления;
• Алюминиевое основание;
• Пара корпусом (внешний и внутренний).

Атмосферная камера напрямую связана с системой впуска воздуха. На диафрагме (мембране), разделяющей ее с вакуумной камерой, находится четыре тензорезистора и один электронный чип. Как только давления воздуха начинает действовать на диафрагму, она тянет за собой тензорезисторы.

В зависимости от перемещения диафрагмы будет меняться и сопротивление резисторов, которое определяет величину импульса, далее поступающего от чипа к управляющему элементу.

Дополнительная схема из операционного усилителя и температурного компенсатора позволяют создавать более чистый сигнал, что положительно сказывается на точности измерения давления воздуха.

MAP-сенсоры бывают цифровыми и аналоговыми. Аналоговой прибор имеет дополнительный аналогово-цифровой преобразователь, тем временем как чисто цифровой датчик его не имеет. Датчики и того, и другого типа повышает выдаваемый импульс, так что исходящее напряжение попадает в диапазон 1-5 V. Именно величина напряжения учитывается ЭБУ, который и рассчитывает величину давления во впускном коллектора. Чем выше будет напряжение, тем, соответственно, выше и давления. Резюмируя, расскажем о работе датчика:

• Поток воздуха в коллекторе оказывает давление на диафрагму, вследствие чего она изгибается;
• Диафрагма оказывает давления на тензорезисторы, вследствие чего их сопротивление меняется – это называется пьезорезистивным эффектом;
• Напряжение от датчика начинает меняться пропорционально изменившемуся сопротивлению;
• Электрическая схема усиливает мостовое напряжение, которое может измениться в диапазоне 1-5 V;
• ЭБУ получает сигнал от датчика и рассчитывает уровень давления во впускном тракте.

Несмотря на довольно простую конструкцию, в датчике абсолютного давления есть чему выходить из строя. Например, диафрагме, которая рвется или вытягивается. По этой причине подобные датчики периодически приходится менять – их эксплуатационной ресурс крайне ограничен. Предлагаем рассмотреть наиболее частые неисправности MAP-сенсора, а также признаки выхода датчика из строя.

Подробнее о неисправностях

Работоспособность датчика абсолютного давления напрямую влияет на работу двигателя. По команде ЭБУ он может перейти в аварийный режим работы, а иногда и вовсе может не запускаться. По этой причине грамотному автолюбителю стоит знать, что указывает на выход датчика абсолютного давления из строя. Обращать внимание стоит на:

• Появление запаха топлива у выхлопных газов;
• Увеличение его расхода. Причина кроется в том, что блок управления силовым агрегатом принимает недостоверные данные о давлении воздуха подает в цилиндры двигателя переобогащенную смесь;
• Появление белого выхлопа из выхлопной трубы;
• На холостом ходу двигатель продолжительное время не сбрасывает обороты;
• Нестабильная работа двигателя при любых режимах, а также появление шумов;
• Появление рывков при переключении скоростей;
• Ухудшение динамики автомобиля.

Эти неисправности достаточно легко спутать с неисправностями других контрольно-регистрирующих устройств автомобильного силового агрегата. По этой причине автолюбителю наверняка придется обратиться на СТО для проведения комплексной диагностики. Если проблема кроется в MAP-сенсоре, то скорее всего неполадка связана с:

• Обрывом контакта «массы»;
• Неисправностью внутри датчика (схема, диафрагма, тензорезисторы);
• Закоксованности трубопровода;
• Выходе датчика температура воздуха из строя (обычно он имеет общий с ДАД корпус);
• Плохом соединении устройства со входным штуцером;
• Разгерметизации вакуумного шланга.

Как показывает практика, датчик абсолютного давления имеет невысокую ремонтопригодность. К примеру, если он выдает неверные показания, то ремонт не даст результатов. Чистка контактов от грязи и окислов в некоторых случаях дает положительный результат. Для доступа к «начинке» датчика необходимо разрезать скальпелем его крышку, прочистить, а затем высушить устройство, залить силиконовым герметиком, просушить снова и собрать.

Поиск нового датчика

Найти новый ДАД достаточно легко. Есть и одна проблема: новое устройство стоит немалых денег. Мы рекомендуем автолюбителям покупать оригинальные датчики, так как качество их исполнения нареканий не вызывает. В случае датчика абсолютного давления требования к качеству исполнения устройства особенно высоки. Однако в продаже встречаются и более дешевы аналоги, о которых мы поговорим чуть позже. Найти новый ДАД можно по:

• VIN-коду вашего авто;
• Артикулу имеющегося датчика;
• Техническим параметрам автомобиля и двигателя.

Наиболее популярным способом является поиск по параметрам транспортного средства. Не все интернет-магазины позволяют использовать VIN-код при поиске, а артикула нужной запчасти у автолюбителя наверняка нет. На Avto.

pro система поиска по параметрам авто и ДВС реализована следующим образом: покупатель переходит в каталог, выбирает марку и модель транспортного средства, выбирает категорию запчастей (тормозная система, электрика, оптика и т.д.), выбирает нужную запчасть из выпадающих списков. Как видите, это поэтапный поиск, так что ошибиться трудно – на каждом из этапов просто нужно быть внимательным.

Не забывайте проверить, для какой модели двигателя выбран датчик. Хоть разные модели ДАД нередко являются взаимозаменяемыми, мы советуем выбирать устройство, которое гарантированно совместимо с двигателей вашего авто.

На вторичном рынке автозапчастей нетрудно найти аналоги оригинальных датчиков абсолютного давления. Если вести поиски в зарубежных каталогах, то там их можно найти под именем “MAP-sensor”. Зачастую аналоги вдвое-втрое дешевле оригиналов. Обращать внимание стоит на продукцию компаний, являющихся поставщика на конвейеры автомобильных концернов. Стоит выделить такие бренды:

• Bosch (Германия);
• Meat & Doria (Италия);
• ACDelco (США);
• Inzi (Южная Корея);
• EPS (Италия);
• Denso (Япония).

Также в ходе поиска датчика автолюбители могут найти продукцию таких фирм, как Era (Италия), Autlog (Германия), Delphi (США). Это фирмы-упаковщики, качество запчастей которых может быть как низким, так и вполне удовлетворить. В среде автолюбителей такое явление получило название «лотерея». Если ваш бюджет ограничен, но вместе с тем спустя некоторое время вы гарантированно сможете купить более дорогой и гарантированно качественный датчик, на продукцию вышеуказанной тройки упаковщиков стоит обратить внимание.

Вывод

Датчик абсолютного давления имеет не самый маленький эксплуатационный ресурс, однако многие автолюбители сталкивались с необходимостью его замены уже спустя несколько лет эксплуатации автомобиля. Выявить его поломку без помощи специалиста довольно сложно – неисправности могут указывать как на выход из строя датчиков массового расхода или температуры воздуха, так и на неполадки двигателя. ДАД сложно назвать ремонтопригодным.

Простейшая чистка контактов – единственное, что можно сделать для «реанимации» датчика. Если вам нужно подобрать новое устройство, то советуем обращать внимание или на оригиналы, или на дорогостоящие автозапчасти от наиболее известных фирм. Бюджетные датчики с высокой вероятностью выйдут из строя в течение года-полутора лет, однако и они окажутся хорошим решением для ремонта, если более дорогие изделия вам сейчас не по карману.

С полной версией статьи можете ознакомиться здесь

Датчик абсолютного давления ДАД на Ланосе — назначение, расположение и замена

22.06.2019

Электронный блок управления — это мозг автомобиля, отвечающий за стабильную работу двигателя. ЭБУ работает совместно с датчиками, которые подают соответствующие сигналы о происходящих процессах в соответствующих механизмах. Одним из важнейших датчиков на автомобиле Ланос является ДАД или датчик абсолютного давления. Если неисправен этот элемент, то на автомобиле увеличивается расход топлива, поэтому знаем все детали и подробности замены устройства.

Для чего предназначен ДАД на Ланосе

Датчик абсолютного давления или разрежения — он же MAP sensor на Ланосе, который предназначен для измерения абсолютного давления (давление воздуха относительно вакуума). Для чего же это необходимо? Чтобы ЭБУ или «мозги» автомобиля на основании полученных данных о плотности воздуха и его расходе могли приготовить оптимальную топливно-воздушную смесь.

Это устройство осуществляет измерение давления на впускном коллекторе, в зависимости от нагрузки двигателя и частоты вращения коленчатого вала. Измерение происходит путем сравнения вакуума (абсолюта) с атмосферным давлением. Датчик передает сигнал на ЭБУ, и на основании этого показателя электроника оценивает плотность воздуха и предполагаемый его расход, чтобы создавать ТВС подходящего состава. В итоге рассматриваемый датчик предназначается для таких целей:

1. Для определения величины абсолютного и барометрического давления, что зависит от местности, в которой эксплуатируется автомобиль
2. Для расчета объема всасываемого воздуха
3. Для оценки нагрузки двигателя. Именно от нагрузки двигателя зависит величина давления в коллекторе. Чем выше это значение, тем больше нагрузка на мотор, а значит исходя из этого, происходит приготовление оптимальной ТВС

Многие ошибочно полагают, что этот датчик нужен только для оценивания количественного состава воздуха, поступающего в коллектор. Однако этот элемент выполняет много функций, на основании чего обеспечивается стабильная работа двигателя при разных режимах движения — под нагрузкой или при движении накатом.

!Неисправность устройства приводит к повышению расхода топлива на Ланосе. Увеличенный расход является не единственным признаком, указывающий на неисправность детали.

Принцип работы и конструкция ДАД

Датчик абсолютного давления на Ланосе определяет объем воздуха, проходящего через дроссельную заслонку. В зависимости от количества проходящего воздуха и нагрузки на ДВС, создаются электрические импульсы, которые считываются ЭБУ. На основании величины импульсов происходит корректирование топливно-воздушной смеси, подаваемой в цилиндры.

Датчик абсолютного давления воздуха в конструкции имеет вакуумную камеру. За счет этой камеры происходит сравнение давления во впускном штуцере, и формирование соответствующего сигнала в виде электрических импульсов. Расчет давления воздуха осуществляется за счет следующих действий, происходящих внутри датчика:

1. В конструкции устройства имеется высокочувствительная микромеханическая диафрагма, которая деформируется при увеличении давления на впускном коллекторе
2. В зависимости от величины давления, происходит растяжение диафрагмы. При ее растяжении или деформации осуществляется изменение сопротивления на четырех тензорезисторах (переменный резистор)
3. В зависимости от величины сопротивления тензорезисторов, происходит колебание напряжения в цепи
4. Высокая чувствительность тензорезисторов обеспечивается за счет применения кремниевого чипа, поэтому варьирующееся напряжение на клеммах датчика равняется от 1 до 4,9В
5. В зависимости от величины напряжения, которое поступает на ЭБУ и фиксируется, осуществляется формирование импульса. Этот импульс подается на форсунки, тем самым отвечая за приготовление сжигаемой в цилиндрах смеси

!Чем выше показатель давления, тем соответственно выше значение напряжения на клеммах датчика.

При не запущенном моторе давление во впускном коллекторе будет одинаковым с атмосферным, и составлять 101 кПа. Именно в этот момент датчик определяет величину атмосферного давления. Когда мотор заводится, то происходит закрытие дроссельной заслонки, что способствует возникновению разрежения и созданию давления порядка 30-33 кПа. При открытой заслонке и работающем моторе давление будет сравниваться с атмосферным, и приравниваться к 101 кПа. Колебания давления возникают при открытии и закрытии дроссельной заслонки.

Выходное напряжение на выводах ДАД
Высота над уровнем моря	Барометрическое давление	Напряжение на выходе
м	мм.рт.ст	кПа	В
0-610	760-707	100-94	3,3-4,3
611-1524	707-634	94-85	3,0-4,1
1525-2438	634-567	85-76	2,7-3,7
2439-3048	567-526	76-70	2,5-3,3

Из принципа действия датчика абсолютного давления на Шевроле, ДЭУ и ЗАЗ Ланос видно, что этот элемент играет важную роль в приготовлении смеси. Если элемент будет работать с погрешностью или вовсе не будет функционировать, то ТВС будет насыщенной, и способствовать увеличению расхода топлива.

Симптомы неисправности устройства

Рассматриваемый элемент имеет соответствующий ресурс работы, который зависит от разных факторов. Главный фактор — это изготовитель ДАД, так как элементы российского производства являются самыми не надежными. Кроме непродолжительного эксплуатационного ресурса, они также имеют свойство давать неправильные данные. О признаках неисправности датчика абсолютного давления Ланос свидетельствуют следующие факторы:

1. Повышенное потребление бензина. Причиной этого является подача сигнала на ЭБУ о том, что давление воздуха высокое. В действительности давление низкое, но ЭБУ на основании показаний датчика подает импульс на форсунки о приготовлении обогащенной смеси
2. Ухудшение динамики двигателя. Причем ее улучшение не стабилизируется даже после прогрева мотора
3. Запах бензина из выхлопной трубы
4. Возникновение эффекта детонации
5. Снижение мощности двигателя
6. При переключении передач возникают рывки и провалы
7. Выхлопные газы белого цвета
8. Трудности с запуском мотора или он вовсе не заводится
9. Гул при работе двигателя
10. Индикация «Check Engine» и соответствующий код ошибки

При неисправности датчика давления воздуха ЭБУ переходит в аварийный режим работы, и при этом двигатель будет заводиться и работать. Редко возникают случаи, когда мотор не заводится, и причиной этого также может быть неисправный рассматриваемый элемент. При всех вышеописанных симптомах необходимо обратить внимание на ДАД, и произвести его проверку. Как проверить исправность датчика абсолютного давления Шевроле Ланос, рассмотрим подробно, но для начала надо разобраться, где он находится.

!Датчики абсолютного давления для автомобилей Ланос производятся по микромеханической технологии.

Где расположен датчик абсолютного давления Ланос и его артикул

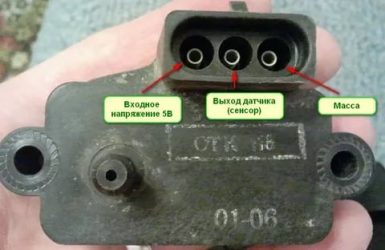

На всех автомобилях марки Ланос устанавливаются датчики абсолютного давления воздуха. Для чего нужен этот элемент, и по какому принципу он работает, подробно описано в материале. Часто симптомы, указывающие на неисправность устройства, приводят к необходимости его проверки. Для начала нужно найти, где находится ДАД на Ланосе.

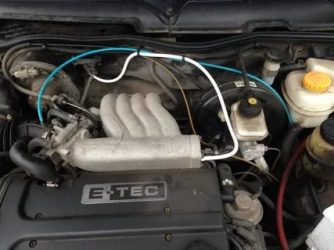

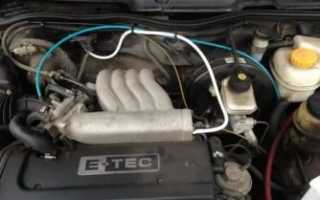

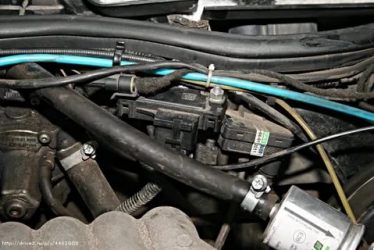

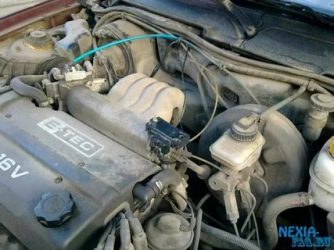

Располагается ДАД Ланос на моторном щитке передка. Найти его не составит большого труда. К этому элементу подключена фишка с проводами, а также шланг. На фото ниже показано, где находится датчик давления воздуха на Ланосе.

При покупке рассматриваемого устройства надо знать его артикул. Оригинальный MAP сенсор имеет артикул GM 12569240. Покупать устройства российского производства не рекомендуется, так как они имеют большую погрешность, что соответственно влияет на расход топлива и стабильность работы мотора. Если найти оригинальный датчик на Ланос не удается, тогда альтернативное решение — купить ДАД датского производства «Mechanex». Это ответ на вопрос о том, какой лучше выбрать.

Есть и другие производители рассматриваемых элементов, но при покупке учитывайте стоимость изделий. Цена датчика давления на Ланос датского производства составляет 1800-2000 рублей, в то время как российский прототип стоит около 800 рублей.

!При перемещении на автомобиле по горной местности, рекомендуется периодически делать остановку, чтобы ЭБУ смог измерить величину атмосферного давления.

Проверка исправности МАП-сенсора

Перед тем, как прибегнуть к проверочным действиям, надо отметить, что датчики бывают аналогового и цифрового типа. На автомобили Ланос устанавливаются цифровые датчики. Цифровые устройства отличаются от аналоговых наличием микросхемы, где осуществляется преобразование сигнала. Чтобы проверить исправность ДАД на Ланосе, понадобится подготовить первоначально следующие детали:

• Мультиметр
• Медицинский шприц

Процедура диагностики выглядит следующим образом:

1. Первоначально необходимо проверить величину напряжения на клеммах датчика. Для этого используется мультиметр, который устанавливается в режим измерения постоянного напряжения до 20В
2. Черный щуп прибора подключается к массе автомобиля (можно на минусовую клемму аккумулятора), а красный щуп нужно подсоединить к фишке центрального провода салатового цвета (если щуп не вмещается в тыльную части фишки, тогда используем скрепку или булавку). Этим проводом элемент соединен с ЭБУ, и происходит изменение напряжения в зависимости от давления
3. Включить зажигание авто, и снять показания. При включении зажигания проверяемый элемент измеряет атмосферное давление путем его сравнения с вакуумом. Напряжение на приборе при включенном зажигании должно составлять от 4,5 до 4,9В
4. Пониженное напряжение свидетельствует о неисправности датчика или шланга, соединяющего элемент с впускным коллектором. Шланг необходимо проверить на целостность, и при необходимости заменить

Если выходное напряжение ДАДа составляет 4,5-4,9В, значит переходим к дальнейшей проверке. Для этого необходимо отсоединить шланг от коллектора, и присоединить к нему шприц. При помощи шприца создается разряжение в датчике, и контролируются по прибору изменения напряжения. При возникновении разрежения (когда давление относительно атмосферного уменьшается), будет падать напряжение. Если этого не происходит, значит ДАД неисправен, и требуется его замена. Величина падения напряжения достигает 0,3-0,5В.

!Для проверки не обязательно использовать шприц. Чтобы быстро проверить исправность датчика, понадобится завести мотор, и проследить за изменением напряжения на мультиметре. Снижение напряжения говорит об исправности элемента.

Замена неисправного датчика абсолютного давления ДАД

Если после диагностики выясняется, что ДАД на Ланосе неисправен, значит его необходимо заменить. Процедура замены не трудная, и занимает минимум времени. Перед заменой понадобится купить новый ДАД. Инструкция по замене имеет следующий вид:

1. Где находится устройство на автомобиле Ланос, уже упоминалось в материале выше. Перед проведением работ вовсе не обязательно снимать минусовую клемму с аккумулятора, так как вероятность создания короткого замыкания исключена
2. Первым делом нужно от датчика отсоединить фишку с проводами
3. Далее отсоединяется вакуумный шланг на самом элементе
4. Используя два гаечных ключа на «10», следует выкрутить гайки крепления
5. Извлекать болты из посадочных мест не нужно, так как после вывинчивания гаек, мап-сенсор может быть демонтирован
6. Если возникают трудности с вывинчиванием двух гаек, чтобы снять ДАД, тогда можно вывинтить один болт крепления кронштейна. Он находится в нижней части в области подключения фишки с проводами
7. Вместо неисправного устройства, необходимо установить новый ДАД, и выполнить его подключение в порядке обратном снятию

Процесс замены ДАД на Ланосе 1,5 не трудный, и после проведения таких действий, можно обнаружить исчезновение дефектов работы двигателя, которые возникали с неисправным элементом.

Ремонт и очистка датчика абсолютного давления

Стоимость рассматриваемого устройства вызывающая, что обусловлено его конструктивными особенностями. Сразу стоит отметить тот факт, что ДАД не предназначен для ремонта, поэтому в случае его неисправности, следует произвести замену. Однако в устройстве возникают незначительные поломки, которые вполне реально устранить своими руками.

Принимая решение о самостоятельном ремонте ДАДа, нужно отдавать себе отчет, что в случае неправильности действий, из строя может выйти ЭБУ. Если принято решение разобрать и отремонтировать датчик абсолютного давления на Ланосе, то делать это необходимо в следующем порядке:

1. Разобрать устройство, воспользовавшись ножом
2. Оценить состояние внутренних элементов. Наличие окислов недопустимо, и они могут быть причиной неработоспособности устройства. Окислы необходимо очистить, а слабые контакты перепаять
3. Чтобы исключить повторное возникновение окислов и загрязнений, внутреннее заполнение устройства следует залить специальным силиконовым герметиком
4. Устанавливать элемент на автомобиль после использования герметика можно только через 24 часа
5. После установки на автомобиль, понадобится выполнить проверку, и убедиться, что ремонт помог устранить неисправность мап-сенсора

На этом ремонт датчика абсолютного давления завершен, и остается проверить его в действии после запуска двигателя. Зная конструкцию, принцип работы и назначение ДАДа на Ланосе, не составит большого труда заменить его, тем самым снизив расход топлива и восстановив работоспособность двигателя.

В завершении надо отметить, что если вы владелец автомобилей Сенс и Шанс 1,3 и 1,4, то данная информация является не уместной. На Сенсах и Шансах 1,3 и 1,4 устанавливаются датчики, которые оценивают не только абсолютное давление, но и температуру воздуха.

На Ланосе за температуру всасываемого воздуха отвечает датчик ДТВ на впускном патрубке. На Сенсах и Шансах 1,3 и 1,4 литра такого устройства нет, поэтому используется ДАД, оценивающий давление и температуру всасываемого воздуха. Место расположения этого устройства и принцип проверки на Сенсе и Шансе соответственно отличается.

Автомобиль марки Шанс 1,5 литра с двигателем A15SMS на 86 л.с. имеет аналогичный ДАД с Ланосом.

Как проверить датчик абсолютного давления. 3 способа проверки ДАД

При подозрении в неисправности датчика абсолютного давления воздуха в коллекторе автолюбителей интересует вопрос о том, как проверить ДАД своими руками. Сделать это можно двумя способами — с помощью мультиметра, а также используя программные средства. Однако для выполнения проверки ДАД с помощью мультиметра необходимо иметь под рукой электрическую схему автомобиля с тем, чтобы знать, к каким контактам подсоединять щупы мультиметра.

• Признаки неисправности
• Принцип работы
• Как проверить работоспособность ДАД

Симптомы неисправности ДАД

При полном или частичном выходе датчика абсолютного давления (его еще называют MAP сенсор, Manifold Absolute Pressure) из строя внешне поломка проявляется в следующих ситуациях:

• Высокий расход топлива. Это связано с тем, что датчик передает некорректные данные о давлении воздуха во впускном коллекторе на ЭБУ, и соответственно, блок управления подает команду на подачу топлива в большем, чем надо количестве.
• Снижение мощности двигателя. Это проявляется в слабом разгоне и недостаточной тяге при езде машины в гору и/или в загруженном состоянии.
• В районе дроссельной заслонки постоянно ощущается стойкий запах бензина. Это вызвано тем, что происходит постоянный его перелив.
• Нестабильные обороты холостого хода. Их значение то падает то повышается без нажатия на педаль акселератора.
• «Провалы» двигателя на переходных режимах, в частности, при переключении передач, трогании машины с места, перегазовках.
• Проблемы с запуском двигателя. Причем, как «на горячую», так и «на холодную».
• Формирование в памяти электронного блока управления ошибок с кодами p0105, p0106, p0107, p0108 и p0109.

Большинство из описанных признаков неисправности являются общими, и могут быть вызваны другими причинами. Поэтому необходимо всегда выполнять комплексную диагностику, и начинать нужно в первую очередь со сканирования ошибок в ЭБУ.

Как работает датчик абсолютного давления

Перед тем как проверить датчик абсолютного давления воздуха необходимо в общих чертах понимать его устройство и принцип работы. Это облегчит сам процесс проверки и точность результата.

Так, в корпусе датчика расположена вакуумная камера с терморезистором (резистор, изменяющий свое электрическое сопротивление в соответствии с изменением температуры окружающего воздуха) и мембраной, который подключены с помощью мостового соединения к электрической схеме автомобиля (грубо говоря, к электронному блоку управления, ЭБУ).

В результате работы двигателя давление воздуха меняется, что фиксируется мембраной и сравнивается с вакуумом (отсюда и название — датчик «абсолютного» давления). Информация об изменении давления передается на ЭБУ, на основании чего блок управления принимает решение о количестве подаваемого топлива для образования оптимальной топливовоздушной смеси.

Полный цикл работы датчика выглядит следующим образом:

• Под воздействием разницы давлений мембрана деформируется.
• Указанная деформация мембраны фиксируется терморезистором, выполненным на основе пьезоэлектрического элемента.
• С помощью мостового соединения изменяемое сопротивление преобразуется в изменяемое напряжение, которое и передается на электронный блок управления.
• На основе полученной информации ЭБУ корректирует количество топлива, подаваемое на форсунки.

Современные датчики абсолютного давления подсоединяются к ЭБУ при помощи трех проводов — питания, «массы» и сигнального провода. Соответственно, суть проверки зачастую сводится к тому, чтобы при помощи мультиметра проверить значение сопротивления и напряжения на указанных проводах при различных условиях работы двигателя в целом и датчика в частности. Некоторые датчики MAP имеют четыре провода. Кроме указанных трех проводов у них добавляется четвертый, по которому передается информация о температуре воздуха во впускном коллекторе.

В большинстве автомобилей датчик абсолютного давления расположен непосредственно на штуцере впускного коллектора. На более старых машинах он может располагаться на гибких воздушных магистралях и закреплен на корпусе автомобиля. В случае тюнинга турбированного мотора ДАД зачастую располагают на воздуховодах.

Если давление во впускном коллекторе низкое, то и выдаваемое датчиком сигнальное напряжение также будет низким, и наоборот, по мере возрастания давления растет и выходное напряжения, передаваемое в качестве сигнала от ДАД к ЭБУ. Так, при полностью открытой заслонке, то есть, при низком давлении (приблизительно 20 кПа, отличается у разных машин) значение напряжения сигнала будет находиться в пределах 1…1,5 Вольта. При закрытой заслонке, то есть, при высоком давлении (около 110 кПа и выше) соответствующее значение напряжения будет равно 4,6…4,8 Вольта.

Проверка датчика ДАД

Проверка датчика абсолютного давления в коллекторе сводится к тому что сначала необходимо убедится в его чистоте, а соответственно чувствительности к изменению потока воздуха и потом уже узнать его сопротивление и выдаваемое напряжение при работе двигателя.

Чистка датчика абсолютного давления

Обратите внимание, что в результате своей работы датчик абсолютного давления постепенно забивается грязью, которая блокирует нормальную работу мембраны, что может вызвать частичный выход ДАД из строя. Поэтому перед проверкой датчика его нужно обязательно демонтировать и выполнить чистку.

Для выполнения чистки датчик необходимо демонтировать с его посадочного места. В зависимости от марки и модели автомобиля методы крепления и место расположения будут отличаться. У турбированных двигателей обычно имеется два датчика абсолютного давления, один во впускном коллекторе, другой на турбине. Обычно крепится датчик при помощи одного-двух крепежных болтов.

Чистку датчика необходимо выполнять аккуратно, с помощью специальных карбклинеров или подобных чистящих средств. В процессе чистки нужно очистить его корпус, а также контакты. При этом важно не повредить уплотнительное кольцо, элементы корпуса контакты и мембрану. Нужно просто брызнуть внутрь небольшое количество чистящего средства и вылить его обратно вместе с грязью.

Очень часто такая простая чистка уже восстанавливает работу MAP сенсора и производить дальнейшие манипуляции уже нет потребности. Так что после чистки можно поставить датчик давления воздуха на место и проверить работу двигателя. Если же она не помогла, то стоит перейти к проверке ДАД тестером.

Проверка датчика абсолютного давления мультиметром

Для проверки узнайте из руководства по ремонту какой провод и контакт за что отвечает в конкретном датчике, то есть, где провода питания, «массы» и сигнальный (сигнальные в случае четырехпроводного датчика).

Чтобы разобраться как проверить датчик абсолютного давления мультиметром необходимо для начала убедится что проводка между ЭБУ и самим сенсором цела и нигде не коротит, ведь от этого будет зависеть точность результата. Делается это тоже при помощи электронного мультиметра. С его помощью необходимо проверить как целостность проводов на обрыв, так и целостность изоляции (определить значение сопротивления изоляции на отдельно взятых проводах).

Рассмотрим выполнение соответствующей проверки на примере автомобиля Chevrolet Lacetti. У него к датчику подходят три провода — питание, «масса» и сигнальный. Сигнальный провод идет прямиком на электронный блок управления. «Масса» же соединена с минусами других датчиков — датчика температуры воздуха, поступающего в цилиндры и датчика кислорода. Питающий провод соединен с датчиком давления в системе кондиционирования. Дальнейшая проверка датчика ДАД выполняется по следующему алгоритму:

• Необходимо отсоединить минусовую клемму с аккумуляторной батареи.
• Отсоединить колодку с электронного блока управления. Если рассматривать именно Лачетти, то у этого авто она находится под капотом с левой стороны, возле аккумулятора.
• Снять фишку с датчика абсолютного давления.
• Установить на электронном мультиметре режим измерения электрического сопротивления с диапазоном приблизительно 200 Ом (зависит от конкретной модели мультиметра).
• Проверить значение сопротивления щупов мультиметра, просто соединив их между собой. На экране будет показано значение их сопротивления, которое в дальнейшем нужно будет учитывать при выполнении проверки (обычно оно составляет около 1 Ом).
• Один щуп мультиметра необходимо подключить к контакту номер 13 на колодке ЭБУ. Второй щуп аналогично подключить к первому контакту колодки датчика. Таким образом «прозванивается» провод «массы». Если провод целый и у него не повреждена изоляция, то значение сопротивления на экране прибора будет составлять приблизительно 1…2 Ома.
• Далее нужно подергать жгуты с проводами. Это делается для того, чтобы убедиться, что провод не поврежден и меняет свое сопротивление в процессе движения автомобиля. При этом показания на мультиметре не должны изменяться и находиться на том же уровне, что и в статике.
• Одним щупом подключиться к контакту номер 50 на колодке блока, а вторым щупом подключиться к третьему контакту на колодке датчика. Таким образом «прозванивается» провод питания, по которому на датчик подается стандартные 5 Вольт.
• Если провод целый и не поврежденный, то значение сопротивления на экране мультиметра будет также равно приблизительно 1…2 Ома. Аналогично необходимо подергать жгут с тем, чтобы исключить повреждение провода в динамике.
• Подключить один щуп к контакту номер 75 на колодке ЭБУ, а второй — к сигнальному контакту, то есть, контакту номер два на колодке датчика (среднему).
• Аналогично, если провод не поврежден, то сопротивление провода должно составлять около 1…2 Ом. Также нужно подергать жгут с проводами, чтобы убедиться в надежности контакта и изоляции проводов.

После проверки целостности проводов и их изоляции необходимо проверить, приходит ли питание на датчик от электронного блока управления (питающие 5 Вольт). Для этого нужно обратно подсоединить колодку ЭБУ к блоку управления (установить ее на ее посадочное место). После этого ставим назад клемму на АКБ и включаем зажигание не запуская двигатель. Щупами мультиметра, переключеного в режим измерения постоянного напряжения, касаемся к контактам датчика — питающему и «массе». Если питание подается, то на экране мультиметра будет значение около 4,8…4,9 Вольт.

Аналогично проверяется напряжение между сигнальным проводом и «массой». Перед этим нужно запустить двигатель. Далее необходимо переключиться щупами к соответствующим контактам на датчике. Если датчик в порядке, то на экране мультиметра будет информация о напряжении на сигнальном проводе в диапазоне от 0,5 до 4,8 Вольта. Низкое напряжение соответствует холостым оборотам двигателя, а высокое — высоким оборотам двигателя.

Проверка с помощью шприца

Проверить работу датчика абсолютного давления можно с помощью медицинского одноразового шприца объемом 20 «кубиков». Также для проверки нужен будет герметичный шланг, который нужно подсоединить к демонтированному датчику и непосредственно к горловине шприца.

Удобнее всего использовать вакуумный шланг угла корректировки зажигания для автомобилей ВАЗ с карбюраторным двигателем.

Соответственно, для проверки ДАД необходимо демонтировать датчик абсолютного давления с его посадочного места, однако фишку оставить подключенной к нему. В контакты лучше всего вставить металлическую скрепку, а щупы (или «крокодилы») мультиметра уже подсоединять к ним. Проверку питания необходимо выполнять аналогично, как описано в предыдущем разделе. Значение питания должно находиться в пределах 4,8…5,2 Вольта.

Для проверки сигнала с датчика необходимо включить зажигание автомобиля, но двигатель не запускать. При нормальном атмосферном давлении значение напряжения на сигнальном проводе будет приблизительно 4,5 Вольта. При этом шприц должен находиться в «выжатом» состоянии, то есть, его поршень должен быть полностью погружен в тело шприца. Далее для проверки необходимо вытаскивать поршень из шприца. Если датчик работоспособен, то при этом напряжение будет понижаться. В идеале при сильном разрежении значение напряжения опустится до значения 0,5 Вольта. Если же напряжение опустилось лишь до 1,5…2 Вольт и ниже не опускается — датчик неисправен.

Обратите внимание, что датчик абсолютного давления — хотя и надежные устройства, но достаточно хрупкие. Они являются неремонтопригодными. Соответственно, при выходе датчика из строя его необходимо заменить на новый.

Не нашли ответ на свой вопрос?

Датчик абсолютного давления воздуха: количество воздуха — под контролем

21 Декабря 2017

Контроль количества поступающего в цилиндры воздуха — одна из основ нормальной работы современного двигателя. Для измерения количества воздуха используются датчики абсолютного давления — все об этих устройствах, их типах, конструкции и работе, а также о верном выборе и замене читайте в данной статье.

Датчик абсолютного давления воздуха — назначение и его место в двигателе

Датчик абсолютного давления воздуха (ДАД, MAP — Manifold absolute pressure sensor) — один из основных датчиков системы управления инжекторным и дизельным двигателем внутреннего сгорания; датчик для измерения текущего давления воздуха, поступающего во впускной коллектор мотора.

ДАД является составной частью системы контроля и управления силовым агрегатом, обеспечивая его нормальное функционирование в зависимости от текущего режима и нагрузок. Посредством данного прибора измеряется давление воздуха во впускном коллекторе двигателя — на основе этой информации электронный блок управления (ЭБУ) выполняет расчет количества воздуха, поступающего в цилиндры во время такта впуска, и в соответствии с алгоритмами изменяет работу силового агрегата (меняет пропорции воздуха и топлива в горючей смеси, момент впрыска и т.д.).

Следует отметить, что датчики абсолютного давления — это альтернатива датчикам массового расхода воздуха, на одном двигателе эти датчики и не устанавливаются.

От функционирования ДАД зависит функционирование мотора и возможность нормальной эксплуатации всего транспортного средства, поэтому в случае поломки или некорректной работы датчик должен быть как можно скорее заменен. Но прежде, чем покупать новый датчик, следует разобраться в типах и принципе работы этих устройств.

• 770 ₽
• 1 220 ₽
• 1 415 ₽
• 1 130 ₽
• 2 930 ₽
• 1 665 ₽
• 1 025 ₽
• 920 ₽
• 2 339 ₽
• 1 077 ₽

Показать все товары

Датчик абсолютного давления воздуха, как можно понять по названию, измеряет абсолютное давление воздуха во впускном коллекторе относительно вакуума (точнее — некоторого низкого давления, которое можно условно считать вакуумом). Также существуют датчики относительного и дифференциального давлений (измеряют и сравнивают давление воздуха относительно атмосферного), однако они в данной статье не рассматриваются.

В настоящее время наиболее широкое распространение получили ДАД на основе микромеханических пьезорезистивных чувствительных устройствах (MEMS-сенсорах, от англ. Microelectromechanical systems — микроэлектромеханические системы, МЭМС). В данных датчиках используется чувствительный элемент, в котором сочетается микроэлектронная чувствительная часть, помещенная на подвижную мембрану (она выступает в роли механической части) — за счет их взаимодействия осуществляется измерение давления.

Существует несколько разновидностей микромеханических ДАД, но все они основаны на едином физическом принципе.

В датчике присутствует герметичный объем воздуха, в котором поддерживается так называемое опорное давление — низкое давление (раз в 5-10 ниже нормального атмосферного), на основе которого осуществляется отсчет давления воздуха во впускном коллекторе.

Данный объем воздуха закрыт диафрагмой (мембраной), на которой тем или иным способом выполнены полупроводниковые пьезорезисторы (тензорезисторы) — элементы, электрическое сопротивление которых зависит от деформации (растягивания или сжатия). Обычно на мембране располагается четыре пьезорезистора, включенных по мостовой схеме.

Работа такого датчика сводится к измерению электрического сопротивления пьезорезисторов при деформации диафрагмы, возникающей вследствие разности давлений между замкнутым объемом с опорным давлением и объемом с измеряемым давлением.

Чем значительнее разница давлений, тем сильнее деформируются мембрана и расположенные на ней пьезорезисторы — в результате изменяется протекающий по пьезорезисторам ток, что и измеряется интегрированной в датчик оценочной схемой или электронным блоком.

Зависимость тока и давления заранее устанавливается для каждого конкретного устройства, она входит в алгоритмы управления двигателем, записанные в электронном блоке (контроллере).

Конструктивно ДАД на основе MEMS-сенсоров могут отличаться. В частности, чувствительный элемент может выполняться на толстопленочной кремниевой подложке, в которой формируется замкнутый пузырек воздуха и тензорезисторы. Также существуют конструкции с большой по площади мембраной с пьезорезисторами, за которой располагается закрытый объем с опорным давлением.

Независимо от используемого чувствительного элемента, ДАД помещается в пластиковый корпус, с одной стороны которого выполнен патрубок с уплотнительным кольцом для подключения к впускному коллектору (напрямую или через трубопровод небольшой длины), а с другой — электрический разъем для подключения к ЭБУ.

Типы современных ДАД

ДАД отличаются типом выходного сигнала и назначением (применимостью).

По типу выходного сигнала приборы делятся на две группы:

В первом случае датчик формирует аналоговый сигнал (он берется непосредственно от тензорезисторов), который поступает на электронный блок, где и подвергается обработке. Это наиболее простые по конструкции датчики, которые в новых автомобилях практически не используются, так как для работы с ними подходят только определенные электронные блоки управления двигателем.

Конструкция датчика абсолютного давления воздуха с интегрированной схемой оценки

Во втором случае в сам датчик интегрирована оценочная схема, которая измеряет и преобразует аналоговый сигнал от пьезорезисторов в цифровую форму — этот сигнал и поступает на электронный блок. Основу ДАД данного типа составляют специальные микросхемы, которые содержат в себе как сенсорный элемент, так и оценочную схему. На новые автомобили наиболее часто ставится именно этот тип датчика, так как он подходит для большинства контроллеров с соответствующим входом.

Отдельную группу составляют так называемые T-MAP-датчики — интегрированные датчики температуры и ДАД. В них помимо MEMS-сенсора помещен датчик температуры на основе обычного терморезистора, такой прибор измеряет давление и температуру, что позволяет точнее определять количество поступающего в цилиндры воздуха и вносить коррективы в работу многих вспомогательных систем (в том числе интеркулера для двигателей, оборудованных турбокомпрессором, и других).

По применимости ДАД делятся на две больших группы:

• Для атмосферных двигателей — измеряют давление в пределах 0-1 атмосферы;
• Для двигателей с турбонаддувом — измеряют давление в пределах 0-2 атмосферы и более.

Существуют и датчики для измерения давлений вплоть до 5-6 атмосфер, они чаще всего используются не во впускном коллекторе (так как в моторах такое давление встречается нечасто), а в пневматической системе автомобилей.

Также датчики имеют исполнение на напряжение питания 12 и 24 В, а для их подключения могут использоваться электрические разъемы различных типов (обычно — с ножевыми контактами под отдельные разъемы или групповые колодки, но существуют варианты и под штыревые колодки).

Как выбрать и заменить датчик абсолютного давления воздуха

ДАД играет одну из ключевых ролей в нормальной работе двигателя, при его неисправности нарушается работа мотора на всех режимах (повышенные обороты на холостых, «плавающие» обороты — все это в целом ухудшает динамику автомобиля), повышается дымность выхлопа, увеличивается шум и уровень вибраций, появляется запах бензина в выхлопе, а также наблюдается перерасход топлива. При появлении этих признаков следует провести диагностику устройства, и при его неисправности — произвести замену.

На замену следует выбирать ДАД только того типа и модели, что был установлен ранее, лучше всего это делать по каталожному номеру. Использование датчиков других типов в большинстве случаев просто невозможно вследствие разницы в установочных размерах и электрических характеристиках. Также можно выбирать и универсальные модели, используемые на определенных линейках двигателей, однако следует учитывать, что один и тот же датчик для разных двигателей может иметь разные каталожные номера и на гарантийных автомобилях их менять нельзя.

Особое внимание выбору нового датчика следует уделять в случае турбированного двигателя. Для таких моторов следует использовать специальные ДАД, рассчитанные на более высокие давления. Установка обычного датчика в этом случае нарушит работу силового агрегата.

Замена датчика абсолютного давления, как правило, довольно проста и не требует специального инструмента. Эта работа в общем случае выполняется в несколько шагов:

1. Снять электрический разъем с датчика;
2. Демонтировать датчик, выкрутив удерживающие его винты или болты;
3. Отсоединить датчик от коллектора или патрубка;
4. Установить новый датчик в обратном порядке (при этом не забыв установить новое уплотнительное кольцо или хомут).

Ремонт должен выполняться на остановленном двигателе и только после снятия клеммы с аккумулятора. После установки новый ДАД не требует калибровки или каких-либо настроек (хотя в определенных случаях это придется выполнить) и вся система сразу начинает работать.

Верный выбор и правильная замена датчика абсолютного давления воздуха — гарантия надежной работы силового агрегата на всех режимах.

Датчик абсолютного давления — признаки неисправности

Для среднестатистического автомобилиста инжекторный двигатель — как Марианская впадина. Все прекрасно знают, что что-то там есть, но что именно и на какой глубине, знают только большие учёные. В нашем случае — большие специалисты с оборудованием для компьютерной диагностики. В бензиновом моторе, напичканном датчиками, каждый из них может так или иначе влиять работу, расход топлива и динамику. Словом, если что не так — с отвёрткой к электронике соваться нечего. С одним из многочисленных датчиков нам придётся разобраться сегодня, а именно — с датчиком абсолютного давления.

Для чего необходим датчик давления

Известно, что для нормальной работы двигателя необходимо приготовить качественную горючую смесь — воздух и топливо в определённых пропорциях. В карбюраторных моторах эту задачу решали жиклёры в корпусе карбюратора, их пропускная способность регулировала пропорции воздуха и бензина, а дроссельная заслонка дозировала подачу готовой смеси в камеру сгорания.

Инжекторный двигатель позволяет гораздо шире использовать возможность регулировки и более точно соблюдать пропорции смеси, причём изменяя их оперативно, в зависимости от режима работы и потребностей двигателя. С топливом понятно, его достаточно точно может дозировать форсунка и вся топливная система. Для коррекции расхода воздуха в двигателях применяются датчик абсолютного давления признаки неисправности которого мы рассмотрим сегодня, или датчик расхода воздуха. В некоторых моторах могут применяться оба датчика.

Какие бывают датчики давления

В зависимости от конструкции двигателя, датчиков, которые контролируют подачу и давление воздуха в систему может два, три и больше. К примеру, в двигателях с турбиной может быть установлен ещё один датчик, который контролирует давление компрессора. В принципе, конструкция этих приборов идентична — они созданы для того, чтобы измерять давление и посылать данные на электронный блок управления двигателем.

Датчик, который нас интересует, измеряет так называемое давление абсолютное, то есть он показывает значение давления не относительно атмосферного, а относительно полного вакуума. В зависимости от принципа действия устройства, оно может быть сконструировано по двум схемам:устройство на основе тонкой плёнки, которая реагирует на изменение давления и вырабатывает определённый электрический потенциал, передаваемый на ЭБУ;

более точная и современная система конструкции датчика — микромеханическая .

Принцип работы и конструкция устройства

Конструкция прибора включает в себя две камеры — вакуумную и атмосферную. Понятно, что в первой камере находится вакуум, а вторая камера напрямую связана с впускным коллектором. Кроме того в корпусе устройства находятся четыре тензорезистора, которые прикреплены к диафрагме, и кремниевый чип.

Давление воздействует на диафрагму, а она под его действием перемещает чувствительные элементы, изменяя их сопротивление, в результате чего кремниевый чип подаёт импульс определённого номинала на ЭБУ.

Тензорезисторы соединены по мостовой схеме для того, чтобы повысить импульс, а напряжение на датчике может варьироваться от одного до пяти вольт.

Именно на основании полученного напряжения, электронный блок управления делает вывод о давлении во впускном коллекторе. Выше давление — выше напряжение и наоборот. В зависимости от конструкции датчика, он может подавать как аналоговый сигнал, так и цифровой, но для этого в корпус датчика необходимо интегрировать специальную схему-преобразователь аналогового сигнала в цифру.

Симптомы неисправности датчика

Не слишком заковыристая конструкция датчика в новых автомобилях может дополняться слоем специального геля, который служит своеобразной защитой чувствительного элемента, что несколько продлевает срок его службы. Тем не менее, датчик может выйти из строя, о чем скажут такие симптомы:

1.  Растёт расход бензина. Это может быть связано с тем, что датчик не работает вовсе или же выдаёт некорректные данные ЭБУ, которое предполагает, что давление в коллекторе стабильное и продолжает подавать топливо в больших количествах, чем это необходимо на самом деле.
2.  Пропадает динамика на фоне растущего расхода, причём если разгон не улучшается после полного прогрева мотора, вероятнее всего, нужно ехать на диагностику.
3.  Из-за постоянного перелива бензина в районе дроссельной заслонки может сохраняться стойкий запах топлива.
4. Плавающие или неконтролируемые холостые обороты.
5. Провалы на переходных режимах, при трогании с места, переключении передач и перегазовках.

Как проверить и заменить ДАД

Для того чтобы узнать где находится датчик, необходимо найти штуцер на впускном коллекторе, от которого идёт трубка к штуцеру самого датчика. Кстати, причиной перечисленных неприятностей может стать забитый или прорванный шланг, а сам приборчик может быть закреплён как на моторном щитке, так и на колёсной арке. Проверка работоспособности датчика проводится только на специальном диагностическом оборудовании или же при помощи осциллографа.

Устройство не разбирается и ремонту не подлежит. Цена нового датчика — в пределах тысячи рублей в зависимости от марки автомобиля. При замене датчика надо учитывать, что у каждой модификации прибора может быть своя распиновка, поскольку он имеет три контакта — масса, сигнал и питание, а сам процесс замены несложен и займёт несколько минут. Удачной диагностики и эффективного всем ремонта!

• Новое авто до 300 тысяч рублей
• Замена рулевой рейки Ваз 2114

Датчик абсолютного давления (ДАД) во впускном коллекторе, назначение, где расположен, признаки неисправности и симптомы поломок

• 1 Неисправности ДАД
• 2 Диагностика
• 3 Ремонт

Современные авто оснащаются разнообразной электроникой для управления работой двигателя. Они оснащены разными датчиками. Одним из них является так называемый ДАД — датчик абсолютного давления воздуха во впускном коллекторе. По названию видно, что датчик измеряет разницу давления воздуха между вакуумом и воздухонаполненной средой. Для этой цели датчик давления содержит вакуумную камеру и сенсор.

Показания датчика абсолютного давления на впускном коллекторе используется для оптимизации воздушно-топливной смеси попадающей в камеру сгорания двигателя. Как это происходит? Данные датчика давления во впускном коллекторе помогают вычислить объем входящего воздуха для горючей смеси, и на основании этих данных происходит управление форсунками впрыска.

Неисправности ДАД

Признаки неисправности датчика, в первую очередь выявляются в переходе электронного блока управления авто в экстренный режим работы. На что это влияет? Во-первых, мотор будет работать не экономно, выявится перерасход бензина. Появляется небольшая детонация, ухудшается разгон автомобиля, появляется запах горючего из выхлопной системы. Далее, двигатель не сбавляет обороты несмотря на долгое прогревание и достижения рабочей температуры, рывки при переключения передач.

Что следует предпринять автомобилисту неопытному в таких делах? Следует знать, что ДАД во впускном коллекторе — достаточно надежный элемент, редко имеющий какую-либо неисправность. Поломки следует искать прежде всего в контактах и гибких шлангах, соединяющих штуцер и впускной коллектор. Нужно прежде всего рассмотреть разрыв гибких трубок или их загрязнение.

Конечно же, при нарушений целостности трубок, их следует просто заменить а загрязнение почистить. Это все касается внешних неисправностей. Если все-таки что то не так с самим датчиком, даже не пытайтесь что либо предпринять самостоятельно! ДАД настолько сложное устройство, что безграмотное вскрытие просто разрушит его.

Здесь выходом может быть полная замена прибора.

Диагностика

Как проверить датчик? Возможно ли самому найти ошибку? Ответ — такая возможность есть, для этого понадобится несколько вещей:

• Вакуумный манометр;
• Универсальный тестер;
• Вакуумный насос;
• Тахеометр.

При наличии вышеприведенных инструментов и устройств, можно приступить к диагностическим мероприятиям, они нижеследующие:

1. Допустим у вас стоит аналоговый датчик. В первую очередь следует присоединить переходник к вакуумному шлангу между ДАД и впускным коллектором, манометр крепится напрямую к переходнику.
2. Стартуем двигатель, он некоторое время работает вхолостую. Дальше нужно наблюдать давление впускного коллектора. Если он не превосходит значение в 529 мм ртутного столба, необходимо проверить целостность вакуумного шланга, нет ли в нем разрывов или зажимов/перегибов которые мешают свободному движению воздуха? Далее следует проверить ремень распредвала. Дополнительными причиной может послужить заводская поломка диафрагмы самого датчика.
3. После эксплуатации манометра, можно заменить его на вакуумный насос. Попробуйте с помощью насоса создать в коллекторе давление до 55-560 мм ртутного столба и сразу прекратить откачку. В случае исправного состояния датчика, уровень разряжения может продержаться вплоть до 30 секунд. это симптомы нормальной работы прибора, в противном случае возможно придется заменить датчик целиком.
4. Если у вас цифровой датчик, вам понадобится тестер, находящийся в режиме измерения напряжения.
5. Включаем зажигание автомобиля, находим в датчике контакты питания. К тестеру подводим провод от сигнального контакта датчика абсолютного давления. При нормальной работе, напряжение будет около 2,5 В. Значение выше или ниже этой нормы является показателем неисправностей с датчиком.
6. Далее нужно изменить режим тестера на тахеометр. Отсоединяем вакуумный шланг, плюс тахеометра соединяем к сигнальному проводу, отрицательные контакты к заземлению. Если значение тахеометра приближается к 4400-4850 оборотов в минуту, то это показатель нормальной работы датчика.
7. Следующий шаг потребует использование вакуумного насоса. Соединяем его к шлангу датчика. Необходимо наблюдать какое значение дает тахеометр при изменения уровня разрежения в датчике. Если датчик исправен, то показания обоих приборов будет демонстрировать норму.
8. Далее, отключите вакуумный насос, если тахеометр остановится на значениях 4400 и 4900 оборотов в минуту — это показатель нормальной работы датчика. В случае отклонения тахеометра от этих значении, это можно считать сигналом неисправности датчика.

Ремонт

Что следует предпринять в случае мелких неисправностей датчика абсолютного давления? Следует сказать, что мелкие ремонтные работы вполне по силам рядовому автовладельцу. Если датчик имеет серьезные неисправности, то кроме полной его замены других выходов нет. Но замена прибора вполне по силам самому автовладельцу. Для этого, следует знать где находится датчик. Необходимо разъединить шланг между коллектором и датчиком, отсоединить комплекс проводов и убрать крепежи в виде болтов. Далее нужно заменить датчик на новый, выполняя все операции наоборот.

Если присутствуют мелкие дефекты, допустимо выполнение следующих операции:

1. Прежде всего, как описано выше снимается датчик. Сняв внешний кожух нужно смотреть на видимые признаки неисправности.
2. Если присутствуют загрязнения, ржавчина и др., то следует их очистить. Дальше необходимо проверить электрические контакты. После всех манипуляции нужно просушить прибор.
3. После всех манипуляции с очисткой рекомендуется применение силиконового герметика в местах закрепления и более продолжительная сушка в условиях тепла.
4. Только после истечении суток разрешается сборка деталей датчика. Во время сборки следует особо следить за герметичностью креплении.

После всех манипуляции следует не откладывая проверить работоспособность датчика. Заведите машину, если старт прошел без всяких эксцессов, то можно считать что мелкий ремонт прошел успешно. В противном случае можно быть уверенным о наличии серьезной неисправности датчика, и проблему следует решать обращением к специалистам.
