Антиблокировочная система (ABS) — ключевой элемент современных автомобилей, обеспечивающий безопасность и управляемость в критических ситуациях. В статье рассмотрим, что такое ABS, как она работает и из каких компонентов состоит. Понимание принципа работы системы поможет водителям осознать ее преимущества и недостатки, а также повысит уверенность за рулем в сложных дорожных условиях.
Зачем в машине АБС
На этом фоне наиболее разумным решением станет снижение тормозного усилия, что поможет восстановить сцепление и вернуть коэффициент к максимальному значению.
Одновременно будет решена и вторая, не менее значимая задача – поддержание управляемости. Ведь колесо, которое скользит, слабо реагирует как на продольные, так и на поперечные силы.
Для оси, которая отвечает за управление, это означает, что не будет реакции на рулевое управление, и автомобиль продолжит двигаться по инерции, в то время как остальные колеса могут хаотично менять направление.
Даже небольшие неровности на дороге, инерционные моменты и даже ветер могут привести к скольжению автомобиля, из которого выбраться крайне сложно.
Опытные водители могут, несмотря на инстинкты, в таких ситуациях ослабить давление на тормоза, что способствует восстановлению сцепления. Это приводит к увеличению замедления, и колесо начинает следовать за заданной траекторией. Однако регулировать давление очень сложно, так как это требует быстрых реакций, которые в условиях стресса недостижимы.
Выручает известный многим метод прерывистого торможения, при котором усилие изменяется в импульсном режиме. После некоторой практики можно добиться хороших результатов.
Тем не менее, в идеале это нужно делать с высокой частотой, одновременно фиксируя результаты. Однако у человека есть пределы возможностей. В отличие от него, у техники таких пределов нет.
Таким образом, возникла необходимость в устройстве, которое могло бы выполнять эту задачу за водителя с максимальной эффективностью. Так появилась антиблокировочная система тормозов, известная как ABS или АБС в российской транскрипции.
Читайте также:
ABS, или антиблокировочная система тормозов, представляет собой важный элемент современных автомобилей, обеспечивающий безопасность на дороге. Эксперты отмечают, что основная функция ABS заключается в предотвращении блокировки колес во время резкого торможения. Это позволяет водителю сохранять управляемость автомобиля, особенно на скользких или мокрых покрытиях. При активации системы, ABS автоматически регулирует давление в тормозной системе, что помогает избежать заносов и сокращает тормозной путь. Специалисты подчеркивают, что наличие ABS значительно снижает риск аварийных ситуаций, особенно в условиях плохой видимости или на сложных участках дороги. Таким образом, эта технология является неотъемлемой частью современных систем безопасности автомобилей.
Принцип работы антиблокировочной системы
Для того чтобы система автоматики могла принимать решения и выполнять их, ей необходимы входные сигналы, устройства для обработки информации и исполнительные механизмы.
Аналогично работает система ABS: она получает сигнал о начале блокировки колес и на короткое время ослабляет давление на тормозной диск или барабан, который соединён со ступицей. После восстановления сцепления система вновь увеличивает давление на тормозные колодки. Этот процесс повторяется многократно в секунду, что в итоге приводит к оптимальному уровню замедления за счёт усреднения импульсного воздействия.
Система следит за скоростью автомобиля и частотой вращения колес, сравнивая эти параметры и стараясь не допускать значительных отклонений между ними.
Таким образом, замедление остаётся на максимальном уровне, соответствующем дорожным условиям. В тех случаях, когда сцепление достаточно для эффективного торможения, ABS не активируется и не вмешивается в процесс управления.
https://youtube.com/watch?v=eHJCrXmSN0k
| Термин/Функция | Описание | Зачем нужен ABS |
|---|---|---|
| ABS (Anti-lock Braking System) | Антиблокировочная система тормозов. Электронная система, предотвращающая блокировку колес при экстренном торможении. | Позволяет водителю сохранять управляемость автомобилем и маневрировать во время экстренного торможения, предотвращая занос. |
| Датчики скорости колес | Установлены на каждом колесе и отслеживают скорость их вращения. | Передают информацию о скорости вращения колес в блок управления ABS, чтобы система могла определить, когда колесо начинает блокироваться. |
| Гидравлический блок | Состоит из клапанов и насоса, которые регулируют давление тормозной жидкости в каждом тормозном контуре. | Позволяет ABS быстро снижать и повышать давление в тормозах отдельных колес, предотвращая их блокировку. |
| Блок управления (ECU) | Электронный мозг системы ABS, обрабатывающий данные с датчиков и управляющий гидравлическим блоком. | Принимает решения о необходимости снижения или повышения давления в тормозах, основываясь на данных о скорости вращения колес. |
| Предотвращение блокировки колес | Основная функция ABS, заключающаяся в импульсном торможении, не допуская полной остановки вращения колеса. | Обеспечивает максимальное сцепление шин с дорогой при торможении, сокращая тормозной путь и сохраняя курсовую устойчивость. |
| Сохранение управляемости | Возможность маневрировать автомобилем при экстренном торможении. | Позволяет водителю объехать препятствие или избежать столкновения, даже если он сильно нажимает на педаль тормоза. |
| Сокращение тормозного пути | В большинстве случаев ABS помогает сократить тормозной путь, особенно на скользких покрытиях. | Более эффективное торможение за счет оптимального использования сцепления шин с дорогой. |
| Повышение безопасности | Снижает риск заноса и потери контроля над автомобилем в критических ситуациях. | Защищает водителя и пассажиров от аварий, вызванных потерей управляемости при торможении. |
Интересные факты
Вот несколько интересных фактов о системе ABS (антиблокировочной системе) в автомобилях:
-
История разработки: Первые системы ABS были разработаны в 1920-х годах, но массовое применение они получили только в 1970-х годах. Первым серийным автомобилем с ABS стал Mercedes-Benz S-Class в 1978 году. Это новшество значительно повысило безопасность на дорогах.
-
Принцип работы: ABS предотвращает блокировку колес во время торможения, что позволяет водителю сохранять управляемость автомобиля. Система использует датчики, которые отслеживают скорость вращения каждого колеса. Если одно из колес начинает блокироваться, ABS автоматически уменьшает тормозное усилие на этом колесе, позволяя ему продолжать вращаться.
-
Улучшение тормозного пути: Хотя многие водители считают, что ABS сокращает тормозной путь, на самом деле это не всегда так. В условиях сцепления, например, на сухом асфальте, тормозной путь может быть немного длиннее, чем при использовании традиционных тормозов. Однако в условиях скользкой дороги (например, на льду или мокром асфальте) ABS значительно улучшает управляемость и предотвращает занос, что делает его крайне важным для безопасности.

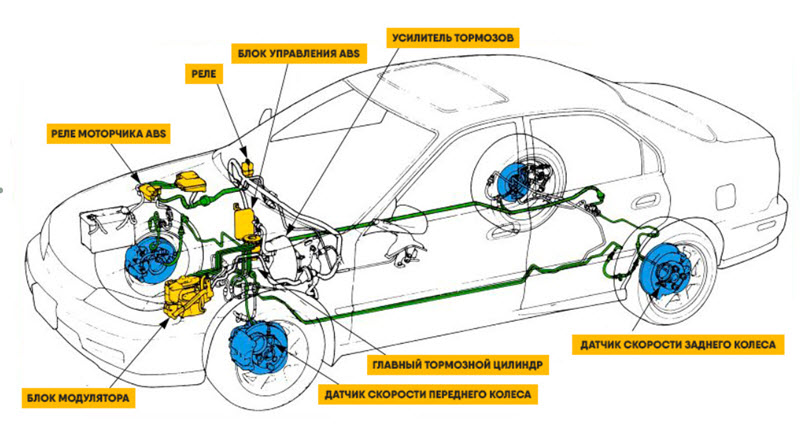

Устройство
Система включает в себя электронные, механические и гидравлические компоненты, которые гармонично интегрированы в классические тормоза. Все разработано таким образом, что в случае неисправности элементов, связанных с ABS, эффективность торможения остается неизменной.
Датчики скорости
Теоретически, в наиболее эффективной системе должно быть пять датчиков: один из них измеряет общую скорость автомобиля, а остальные фиксируют частоту вращения каждого колеса, что связано с линейной скоростью протектора шины. Оцениваются как различия в скоростях, так и динамика их изменений.
Каждый датчик представляет собой электромагнит, который включает сердечник и катушку индуктивности. Этот узел устанавливается на кулаке подвески или чулке полуоси, а его выступающий наконечник с небольшим зазором отслеживает вращение задающего диска, соединённого со ступицей колеса.
-
Читайте также:
Иногда это может быть зубчатый венец, а иногда просто намагниченная часть ступичного подшипника, состоящая из коротких отрезков. Также существуют устройства, работающие по принципу эффекта Холла, которые обеспечивают более высокую скорость реакции, хотя в этом нет особой необходимости.
На выходе датчика формируется импульсный электрический сигнал, каждый пик которого соответствует одному зубцу или магнитной метке. Частота этих импульсов пропорциональна скорости вращения колеса.
Сигнал передаётся по экранированному кабелю в управляющий блок АБС, где он усиливается и преобразуется в цифровой формат. Блок постоянно отслеживает полученные данные, интерпретируя их как информацию о текущей скорости вращения колёс.

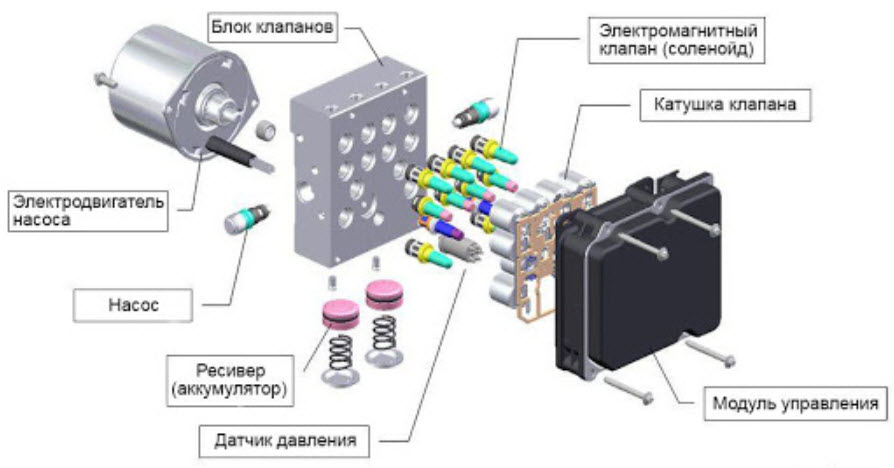

Клапаны
Для выполнения команд электронного блока, отвечающего за изменение давления в тормозных системах, необходимы устройства, которые преобразуют электрические сигналы в гидравлические силовые воздействия.
В этой роли выступают управляющие клапаны. Это классические соленоиды, штоки которых соединены с нормально закрытыми или открытыми гидравлическими запирающими конусами.
Обычно на каждое колесо устанавливаются два клапана: нормально открытый (который не препятствует потоку при отсутствии управляющего напряжения) впускной и нормально закрытый выпускной. Впускной клапан подает давление на рабочий цилиндр тормоза, а выпускной — сбрасывает его.
Клапаны могут работать в трех режимах:
- подача давления в цилиндр, когда первый клапан открыт, а второй закрыт;
- удержание давления, когда оба клапана закрыты, что происходит при первых признаках скольжения;
- сброс давления, когда открывается выпускной клапан, если удержание не помогло и колесо продолжает скользить.
Клапаны должны иметь высокую скорость реакции, так как процесс происходит с большой частотой для обеспечения качественной модуляции торможения.
Насос
В систему входит электрический насос, предназначенный для перекачивания рабочей жидкости. Его основная задача заключается в ускорении этого процесса, что в свою очередь улучшает общую реакцию антиблокировочной системы (АБС). Чем выше давление в системе, тем быстрее она сможет реагировать на изменения в режиме работы.
Для устранения пиковых нагрузок и колебаний давления используются гидроаккумуляторы, которые соединены с насосом. Эти устройства помогают сгладить колебания и накапливают запас жидкости, обладающей энергией благодаря сжатой пружине, расположенной за диафрагмой аккумулятора. Насос получает питание по сигналу от блока управления.

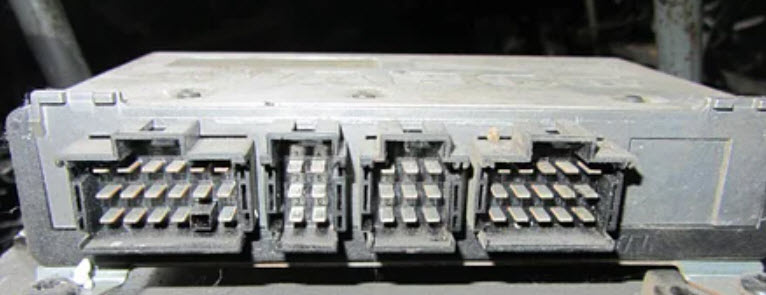

Блок управления
Электронный модуль, основанный на микрокомпьютере, выполняет роль центрального элемента системы, который собирает данные от всех датчиков, а также через интерфейсную шину от других компьютеров автомобиля, сохраняя в своей памяти алгоритмы работы антиблокировочной системы (АБС) в виде программного обеспечения.
Выходные сигналы блока включают напряжение питания для датчиков и насоса, а также активацию контрольной лампы неисправностей и передачу информации другим устройствам.
Блоки управления постоянно совершенствуются, увеличивается их скорость работы, способность обрабатывать большие объемы данных и эффективность применения новых алгоритмов.
Важно знать: Что такое ESP и EBD в автомобиле
Автомобили часто оказываются в ситуациях, когда стандартные методы управления колесами оказываются недостаточными, и в таких случаях требуется внедрение элементов искусственного интеллекта. Совершенствование системы продолжается, и одновременно в блок добавляются новые функции, которые не всегда связаны с работой АБС.
Типы ABS
Эволюция системы происходила через увеличение количества каналов и повышение их эффективности. Ключевым этапом стало внедрение раздельного управления колесами.
-
Читайте также:
Четырехканальная
В данной системе, которая в настоящее время широко используется, каждое колесо работает независимо, способствуя повышению эффективности торможения. К тормозному механизму каждого колеса подводится отдельная магистраль от блока АБС, в который входят клапаны, насос и гидроаккумуляторы.
Каждое колесо контролируется своей парой клапанов, что позволяет поддерживать надежное сцепление с дорогой даже на участках с различным покрытием.
Если одно из колес окажется на скользком льду и потеряет тормозное усилие, это не повлияет на торможение остальных колес.
Трехканальная
Переходный вариант реализации антиблокировочной системы (АБС) предполагает, что передние колеса, играющие ключевую роль в процессе торможения, обслуживаются отдельно, в то время как задняя ось, которая при торможении испытывает меньшую нагрузку и незначительно влияет на общую эффективность, имеет общий канал управления для обоих колес.
Это несколько упрощенная версия, но она все же способна выполнять ряд функций, включая регулировку торможения по осям. С появлением мощных и быстродействующих компонентов данный вариант был исключен из серийного производства.
Одноканальная
На начальном этапе внедрения антиблокировочной системы (АБС) существовали различные её версии, которые были несовершенны. Некоторые из них были разработаны для работы исключительно с одной ведущей осью, в то время как другие могли управлять всеми колёсами одновременно.
Однако такие системы просуществовали недолго из-за значительных недостатков, среди которых было резкое снижение эффективности торможения на неровных дорожных покрытиях. В их конструкции использовалось всего два клапана для всей машины.
Преимущества и недостатки ABS
В настоящее время практически все автомобили оснащаются данной системой, что закреплено на законодательном уровне. Это свидетельствует о том, что её преимущества значительно превосходят недостатки, над которыми продолжается работа.
Преимущества:
- ABS существенно уменьшает тормозной путь, так как на сложных дорожных покрытиях функционирует быстрее и точнее, чем любой водитель;
- сохраняется возможность управления автомобилем даже при полностью нажатой тормозной педали, каждое колесо обладает устойчивостью к заносу;
- появилась возможность предоставления рекомендаций неопытным водителям о том, как тормозить в поворотах и при потере устойчивости автомобиля, что ранее было строго запрещено;
- компоненты и модули АБС стали основой для внедрения множества электронных помощников водителя, которые улучшают управляемость, проходимость и помогают в сложных ситуациях.
Недостатки:
- система неэффективно работает на низких и высоких скоростях, алгоритмы требуют дальнейшего совершенствования;
- сложно адаптировать АБС для работы на сыпучих грунтах, в грязи и на снегу;
- сложные алгоритмы при работе подвесок на максимальных ходах отбоя, связанные с зависанием колес в воздухе и последующим полным отключением тормозов.
Работы по доработке АБС продолжаются, многие недостатки уже устранены, но не на всех автомобилях. В настоящее время система автоматически отключается при возникновении критических ситуаций. Дополнительные трудности возникают с полноприводными автомобилями, но с этой проблемой уже научились справляться.
Современные технологии и развитие ABS
Антиблокировочная система тормозов (ABS) была впервые внедрена в автомобилях в 1970-х годах и с тех пор претерпела значительные изменения и усовершенствования. Современные технологии, используемые в ABS, значительно повысили безопасность и управляемость автомобилей, особенно в сложных дорожных условиях.
Современные системы ABS работают на основе сложных электронных компонентов и датчиков. Основным элементом системы является блок управления, который получает информацию от датчиков скорости колес. Эти датчики отслеживают скорость вращения каждого колеса и передают данные в блок управления. Если система обнаруживает, что одно из колес начинает блокироваться при торможении, блок управления активирует насос, который регулирует давление в тормозной системе, предотвращая блокировку колеса.
С развитием технологий, ABS стала частью более сложных систем активной безопасности, таких как система курсовой устойчивости (ESC) и система контроля тяги (TCS). Эти системы работают в тандеме с ABS, обеспечивая более высокий уровень контроля над автомобилем в различных условиях. Например, при скольжении автомобиля на скользкой дороге, система ESC может использовать ABS для индивидуального торможения колес, что помогает сохранить контроль над автомобилем.
Современные ABS также интегрируются с системами помощи водителю, такими как адаптивный круиз-контроль и системы предотвращения столкновений. Эти технологии используют данные от ABS для более точного определения расстояния до впереди идущего автомобиля и могут автоматически регулировать торможение, чтобы избежать аварийных ситуаций.
Кроме того, производители автомобилей активно работают над улучшением надежности и эффективности ABS. Внедрение новых материалов и технологий, таких как более легкие и прочные компоненты, позволяет снизить вес системы и улучшить ее производительность. Также разрабатываются новые алгоритмы, которые позволяют системе быстрее реагировать на изменения в дорожных условиях, что особенно важно в условиях непредсказуемой погоды.
Таким образом, развитие ABS и ее интеграция с другими системами безопасности и помощи водителю делают современные автомобили более безопасными и управляемыми. Это позволяет водителям чувствовать себя увереннее на дороге и снижает риск аварийных ситуаций, что является важным аспектом в современном автомобильном мире.
Вопрос-ответ
Как работает система ABS в автомобиле?
Система ABS (антиблокировочная система тормозов) предотвращает блокировку колес во время торможения. Она использует датчики, которые отслеживают скорость вращения каждого колеса. Если одно из колес начинает блокироваться, система автоматически уменьшает давление тормозов на это колесо, позволяя ему продолжать вращаться и сохраняя управляемость автомобиля.
Каковы преимущества использования ABS?
Основное преимущество ABS заключается в повышении безопасности при экстренном торможении. Эта система помогает водителю сохранить контроль над автомобилем, предотвращая его скольжение и позволяя маневрировать, даже когда тормоза нажаты до упора. Это особенно важно на скользких или неровных дорогах.
Может ли ABS повредиться и как это узнать?
Да, система ABS может выйти из строя, и это может проявляться в виде загорания индикатора ABS на приборной панели. Другими признаками могут быть необычные звуки при торможении или ощущение пульсации тормозов. Если вы заметили эти симптомы, рекомендуется обратиться к специалисту для диагностики и ремонта системы.
Советы
СОВЕТ №1
Изучите принцип работы системы ABS. Понимание того, как антиблокировочная система тормозов предотвращает блокировку колес при экстренном торможении, поможет вам лучше оценить ее важность для безопасности на дороге.
СОВЕТ №2
Регулярно проверяйте состояние системы ABS. Убедитесь, что индикатор ABS на приборной панели не горит, и при необходимости обращайтесь к специалистам для диагностики и обслуживания системы.
СОВЕТ №3
Не забывайте, что система ABS не заменяет необходимость безопасного вождения. Всегда соблюдайте дистанцию, учитывайте дорожные условия и избегайте резких маневров, даже если ваш автомобиль оснащен ABS.
СОВЕТ №4
При покупке подержанного автомобиля уточняйте наличие и состояние системы ABS. Это может стать важным фактором при выборе автомобиля, так как ABS значительно повышает безопасность вождения.
