Подвеска МакФерсон — один из самых распространенных типов подвесок в автомобилях, отличающийся простотой конструкции и высокой эффективностью. В статье рассмотрим устройство и принцип работы подвески МакФерсон, представим ее схему, обсудим плюсы и минусы системы, а также распространенные неисправности, с которыми могут столкнуться владельцы автомобилей. Эта информация полезна как автолюбителям, так и специалистам по ремонту, позволяя лучше понять работу подвески и выявлять возможные проблемы.
Как появилась независимая подвеска типа McPherson
Создание этих известных всем стоек произошло задолго до того, как данная идея стала по-настоящему актуальной. Мысль о них приходила в голову многим, но наиболее распространённой считается версия, согласно которой первое металлическое воплощение этой концепции принадлежит легендарному конструктору танков Уолтеру Кристи.
Он разработал концепцию бронированных машин, на основе которой были созданы практически все последующие танки в разных странах. В свободное время Кристи увлекался автогонками, и именно на его автомобиле инженеры компании FIAT впервые заметили интересное решение для стоек подвески.
Идея начала развиваться в автомобилях Lancia, затем на некоторых французских моделях, но окончательное её оформление произошло благодаря Эрлу МакФерсону, бывшему инженеру GM, который перешёл в Ford. Именно он получил патент на современную конструкцию и внедрил её в серийное производство на Ford Consul 1950 года.
Подвеска МакФерсон представляет собой одну из самых распространенных конструкций в современных автомобилях. Эксперты отмечают, что ее принцип работы основан на использовании стойки, которая объединяет амортизатор и пружину в одном узле. Это обеспечивает компактность и простоту конструкции, что, в свою очередь, снижает вес автомобиля и упрощает его сборку.
Среди преимуществ подвески МакФерсон выделяют хорошую управляемость и стабильность на дороге, а также относительно низкие затраты на производство и обслуживание. Однако, как указывает ряд специалистов, у этой системы есть и недостатки. К ним относятся ограниченные возможности настройки жесткости и высоты подвески, а также меньшая устойчивость к боковым нагрузкам по сравнению с более сложными системами. Таким образом, выбор подвески МакФерсон зависит от конкретных требований к автомобилю и условий его эксплуатации.

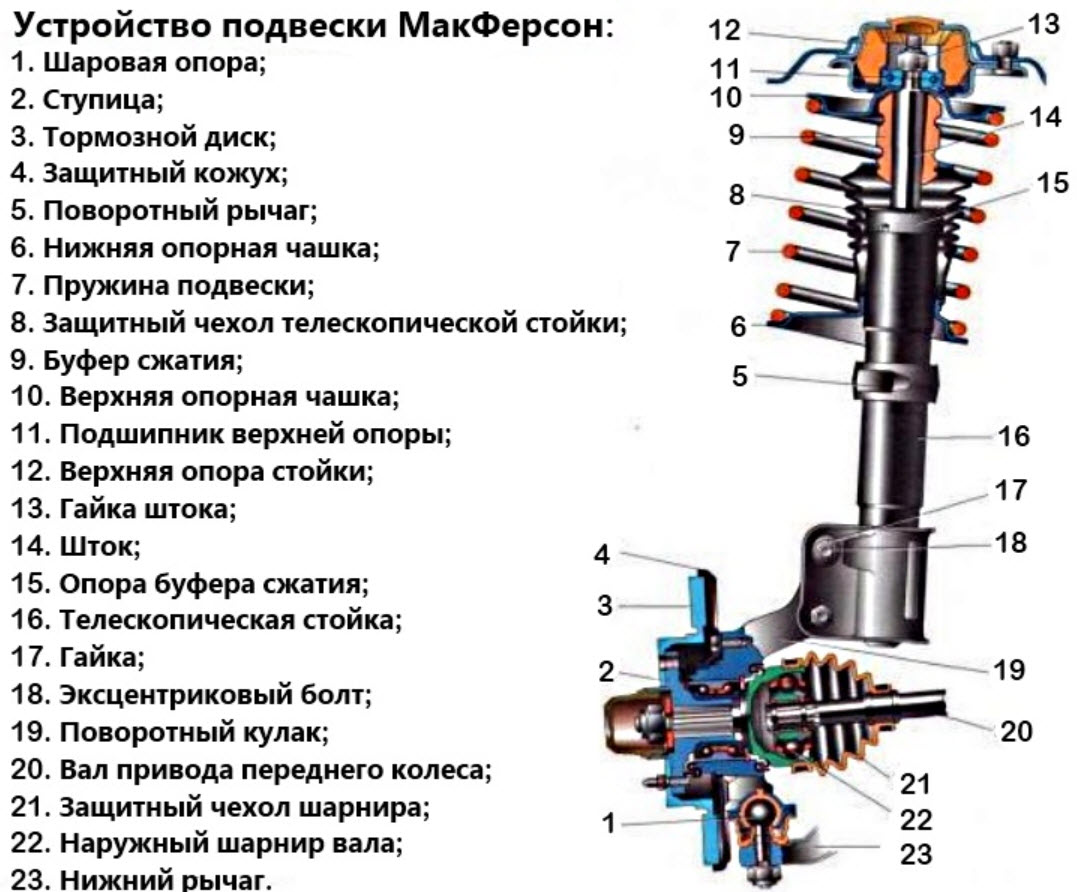

Устройство

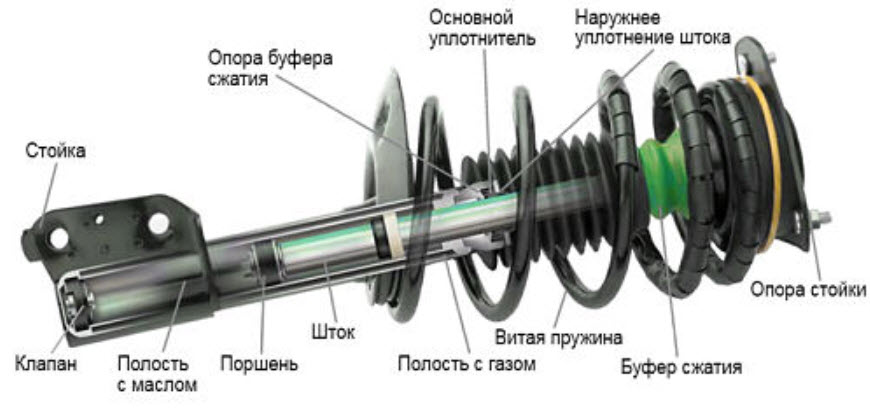

В основе конструкции подвески лежит телескопический амортизатор, выполненный в виде стойки, которая также включает пружину. В некоторых случаях упругий элемент может быть вынесен, например, если используется торсион, однако в недорогих автомобилях это явление не наблюдается.
Это решение позволило исключить верхний рычаг подвески, что способствовало уменьшению размеров и веса конструкции. При применении стоек МакФерсон для передних управляемых колес поворот осуществляется за счет вращения штока амортизатора относительно неподвижного корпуса.
Шток фиксируется на подшипниковой резинометаллической опоре, которая прикреплена к стакану кузова. В подвижную часть этой опоры упирается пружина, нижний конец которой лежит через подушку на фланце корпуса амортизатора. Сам корпус изготавливается достаточно прочным, чтобы выдерживать все поперечные нагрузки, которые ранее приходились на верхний рычаг.
Нижняя часть стойки амортизатора фиксируется винтами к поворотному кулаку со ступицей колеса. К этому кулаку также прикреплена единственная шаровая опора в подвеске, которая выполняет функцию свободного шарнира между нижним рычагом и всей качающейся частью.
Конструкции нижнего рычага могут варьироваться, однако их основная задача заключается в обеспечении необходимой жесткости как в продольном, так и в поперечном направлениях. Рычаг соединяется с кузовом или подрамником через резинометаллические сайлентблоки, которые обеспечивают поглощение мелких вибраций и частичное демпфирование ударов.
В передней подвеске к корпусу амортизатора через приваренный рычаг прикрепляется шаровый шарнир рулевого наконечника. Тяга от него направляется к рейке рулевого механизма.
Читайте также:
Регулировка углов установки подвески осуществляется с помощью эксцентриковых винтов в области крепления стойки к поворотному кулаку, а также изменением геометрии нижнего рычага, если это предусмотрено конструкцией.
Иногда от части регулировок отказываются для упрощения и удешевления конструкции. Обычно регулируется только угол развала, в то время как все остальные параметры (за исключением схождения, которое относится к рулевой трапеции) задаются конструктивно с необходимой точностью и не изменяются в процессе эксплуатации.
| Аспект | Описание | Плюсы | Минусы |
|---|---|---|---|
| Принцип работы | Стойка амортизатора является несущим элементом подвески, объединяя амортизатор и пружину в единый узел. Нижняя часть стойки крепится к поворотному кулаку, а верхняя – к кузову автомобиля через опорный подшипник. Поворотный кулак соединен с рычагом подвески, который, в свою очередь, крепится к подрамнику или кузову. | Простота конструкции, компактность, низкая стоимость производства. | Ограниченные возможности по настройке геометрии, склонность к изменению развала колес при ходе подвески. |
| Конструктивные особенности | Состоит из амортизаторной стойки (амортизатор + пружина), нижнего рычага, поворотного кулака, стабилизатора поперечной устойчивости (опционально). | Меньшее количество деталей по сравнению с многорычажными подвесками. | Высокая нагрузка на опорный подшипник, передача вибраций от дороги на кузов. |
| Управляемость и комфорт | Обеспечивает приемлемую управляемость и комфорт для большинства легковых автомобилей. | Хорошая курсовая устойчивость на прямых участках. | Недостаточная точность рулевого управления при активной езде, склонность к кренам в поворотах. |
| Надежность и ремонтопригодность | Высокая надежность при правильной эксплуатации, относительно простая замена компонентов. | Доступность запчастей, возможность самостоятельного ремонта. | Износ опорного подшипника и сайлентблоков рычагов. |
| Применение | Широко используется на передней оси большинства легковых автомобилей малого и среднего класса. | Универсальность, подходит для различных типов автомобилей. | Не подходит для спортивных автомобилей и внедорожников, где требуется более сложная и эффективная подвеска. |
Интересные факты
Вот несколько интересных фактов о подвеске МакФерсон:
-
Простота конструкции: Подвеска МакФерсон была разработана в 1947 году и стала популярной благодаря своей простой и компактной конструкции. Она сочетает в себе амортизатор и пружину в одном узле, что позволяет значительно сократить количество деталей и облегчить вес автомобиля. Это делает ее идеальной для малых и средних автомобилей.
-
Плюсы в управляемости: Подвеска МакФерсон обеспечивает хорошую управляемость и стабильность на дороге благодаря своей геометрии. Она позволяет колесам оставаться в вертикальном положении при движении по неровной поверхности, что улучшает сцепление с дорогой и комфорт водителя и пассажиров.
-
Недостатки в жесткости: Хотя подвеска МакФерсон имеет множество преимуществ, у нее есть и недостатки. Одним из них является ограниченная жесткость конструкции, что может привести к большему количеству кузовных колебаний и менее комфортной езде на неровных дорогах. Кроме того, при повреждении одного из компонентов (например, амортизатора) может потребоваться замена всей стойки, что увеличивает затраты на обслуживание.
Принцип работы
Независимая подвеска должна выполнять три ключевые задачи:
- обеспечивать упругую реакцию на дорожные нагрузки с минимальной передачей их на кузов автомобиля;
- поглощать энергию колебаний, возникающих из-за накопления энергии в упругом элементе (пружине);
- определять траекторию движения колеса во время рабочих ходов подвески и отбоев, а также управлять поворотом кулака для оси, подлежащей управлению.
Когда автомобиль сталкивается с препятствием, корпус стойки поднимается, заставляя шток уходить внутрь. В этот момент пружина сжимается, накапливая энергию. После завершения этого процесса, который называется рабочим ходом, пружина начинает высвобождать накопленную энергию, опуская колесо вниз. Этот этап известен как ход отбоя.
Избыточная энергия должна преобразовываться в тепло, для чего в конструкции стойки предусмотрен гидравлический амортизатор.
В амортизаторе происходит постоянное перекачивание рабочей жидкости через клапаны и специальные отверстия как в процессе прямого хода, так и в момент отбоя. Это помогает гасить колебания и предотвращает раскачивание кузова. Кроме того, это исключает возможность инерционного отрыва колеса от дорожной поверхности.
За тем, чтобы максимальное пятно контакта шины с дорогой оставалось стабильным, следит направляющий механизм подвески, состоящий из телескопической стойки и нижнего рычага. Для этого рычаг изготавливается с достаточной жесткостью, а места его крепления всё чаще перемещаются с кузова на подрамник.

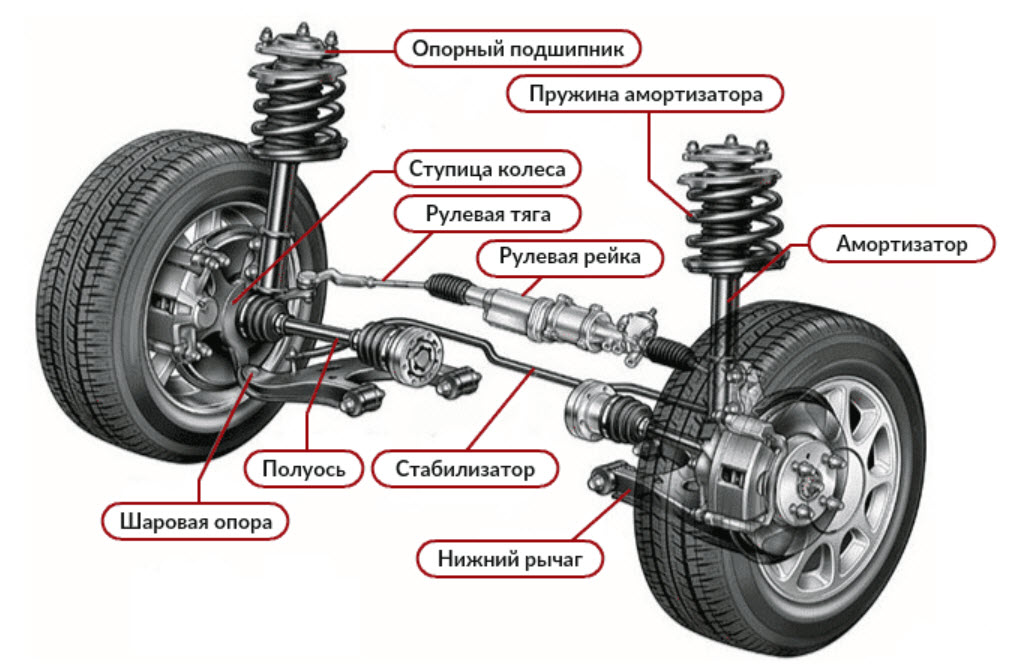

Схема подвески
Схематически элементы подвески можно разделить на следующие компоненты:
- телескопическая стойка, которая представляет собой амортизатор с усиленной конструкцией и штоком;
- упругий элемент – пружина;
- нижний рычаг подвески, оснащенный сайлентблоками и шаровой опорой;
- поворотный кулак, который выполняет функцию связующего элемента в подвеске;
- верхняя опора с резиновыми втулками, отбойниками и подшипником;
- дополнительные компоненты, такие как стабилизатор поперечной устойчивости.
В конкретных вариантах могут быть отклонения от теоретической схемы, направленные на улучшение характеристик управляемости, включая добавление дополнительных растяжек, рычагов или изменение расположения упругого элемента.
Плюсы и минусы МакФерсон
Основным преимуществом является универсальность использования. Однако существуют и более конкретные плюсы:
- компактность конструкции, что делает её незаменимой, например, для автомобилей с поперечным расположением двигателя;
- низкая стоимость в массовом производстве благодаря небольшому количеству деталей;
- хорошие возможности для увеличения ходов подвески без значительных затрат пространства в колесных арках;
- высокая надёжность, обусловленная общей простотой конструкции;
- относительно легкие неподрессоренные массы.
Тем не менее, такая простая конструкция не лишена недостатков:
- сложности с обеспечением правильной кинематики подвески, что влияет на траектории движения колес;
- значительные нагрузки на кузов в области крепления верхней опоры стойки;
- высокая стоимость амортизатора с усиленной конструкцией;
- проблемы с передачей шумов и вибраций от подвески непосредственно на кузов;
- избыточное трение в направляющем механизме телескопического элемента;
- низкая ремонтопригодность при необходимости замены отдельных деталей;
- ограниченный запас прочности.
Несмотря на широкое распространение системы МакФерсон на легковых автомобилях, её практически не используют в премиум-сегменте, автомобилях с высокой проходимостью и в ряде категорий автоспорта. Тем не менее, на сегодняшний день именно эта подвеска статистически встречается чаще всего.
Распространенные неисправности в подвеске
Надежность системы МакФерсон зависит от качества применяемых компонентов.
В ней нет ярко выраженных уязвимых мест, и неисправности чаще всего возникают из-за естественного износа после значительных пробегов:
- усталостный износ опорных подшипников и разрушение резинок верхних опор;
- выход из строя амортизаторов, подтекание жидкости и потеря рабочих характеристик;
- ослабление и поломка пружин;
- износ шаровых опор и растрескивание резины сайлентблоков;
- появление трещин в местах крепления верхних опор к кузову.
С точки зрения технологии, ремонт таких подвесок целесообразно осуществлять с полной заменой всех деталей, подверженных износу. При использовании качественных запчастей они теряют свои свойства примерно в одно и то же время.
Достаточно заменить амортизаторы, пружины, подушки, чехлы, отбойники, опоры и сайлентблоки, чтобы подвеска стала практически новой, и о ней можно будет не беспокоиться на протяжении долгого времени.
Сравнение с другими типами подвесок
Подвеска МакФерсон, благодаря своей простоте и эффективности, стала одним из самых популярных типов подвесок, используемых в современных автомобилях. Однако, чтобы понять её преимущества и недостатки, важно сравнить её с другими распространёнными типами подвесок, такими как двойные поперечные рычаги, многорычажные и балочные подвески.
Одним из основных преимуществ подвески МакФерсон является её компактность. В отличие от двойных поперечных рычагов, которые требуют больше пространства для установки, МакФерсон занимает меньше места, что позволяет производителям автомобилей экономить пространство в передней части кузова. Это особенно важно для малых и средних автомобилей, где каждый сантиметр имеет значение.
С точки зрения конструкции, подвеска МакФерсон состоит из одного верхнего и одного нижнего рычага, что делает её более простой и менее затратной в производстве по сравнению с многорычажными системами. Многорычажные подвески, хотя и обеспечивают лучшую управляемость и комфорт, имеют более сложную конструкцию и требуют больше деталей, что увеличивает стоимость и вес автомобиля.
Однако, несмотря на свои преимущества, подвеска МакФерсон имеет и свои недостатки. Например, она не всегда обеспечивает такой же уровень управляемости, как подвески с двойными поперечными рычагами или многорычажные системы. Это может быть особенно заметно на высоких скоростях или при агрессивном вождении, когда требуется высокая степень контроля над автомобилем.
Кроме того, подвеска МакФерсон может иметь проблемы с износом, особенно в условиях плохих дорог. Поскольку она использует один рычаг для управления колесом, любые повреждения или деформации могут привести к ухудшению характеристик управления и комфорта. В то время как многорычажные системы могут лучше справляться с такими проблемами благодаря своей более сложной конструкции.
В заключение, подвеска МакФерсон является отличным выбором для большинства легковых автомобилей благодаря своей простоте, компактности и экономичности. Однако, для тех, кто ищет максимальную управляемость и комфорт, стоит рассмотреть альтернативные варианты, такие как многорычажные или двойные поперечные подвески. Выбор типа подвески зависит от предпочтений водителя, условий эксплуатации автомобиля и бюджета на его обслуживание.
Вопрос-ответ
Каковы недостатки стойки Макферсона?
Недостатки подвески Макферсон. Подвеска MacPherson имеет ограниченный развал и центр крена. Поэтому она уступает двухрычажной подвеске в плане управляемости и комфорта. Подвеска MacPherson имеет длинную вертикальную часть, что затрудняет опускание автомобиля.
Как работает подвеска Макферсон?
Основой системы подвески McPherson является амортизационная стойка, расположенная на одной линии с амортизационной пружиной, известная как «качающая свеча». Эта стойка прикрепляется к подрамнику, который, в свою очередь, прикреплен к кузову автомобиля с помощью шарниров или сайлентблоков, уменьшающих вибрации и шумы.
Какой тип подвески самый надежный?
Зависимая подвеска. Достоинства данного типа: надежность и износостойкость, большой клиренс. Прекрасно проявляет себя при движении по внедорожью.
Советы
СОВЕТ №1
Изучите конструкцию подвески МакФерсон, чтобы лучше понимать ее преимущества и недостатки. Знание основных элементов, таких как амортизаторы и пружины, поможет вам оценить, как они влияют на управляемость и комфорт автомобиля.
СОВЕТ №2
При выборе автомобиля с подвеской МакФерсон обратите внимание на качество материалов и сборки. Высококачественные компоненты обеспечивают большую надежность и долговечность, что может снизить затраты на обслуживание в будущем.
СОВЕТ №3
Регулярно проверяйте состояние подвески вашего автомобиля. Своевременная диагностика и замена изношенных деталей помогут избежать серьезных проблем с управляемостью и безопасностью на дороге.
СОВЕТ №4
Если вы планируете модификации автомобиля, учитывайте, как они повлияют на работу подвески МакФерсон. Изменения в высоте или жесткости подвески могут изменить характеристики управления и комфорт, поэтому проконсультируйтесь с профессионалами перед внесением изменений.
