В статье рассмотрим проблему неправильной работы указателя уровня топлива, с которой сталкиваются автовладельцы. Понимание причин неисправности и методов проверки и ремонта датчика уровня топлива (ДУТ) поможет избежать неприятностей на дороге и сэкономить время и деньги на сервисе. Объясним, как устроен датчик, где он располагается и какие существуют его виды, что позволит самостоятельно диагностировать и устранять проблемы с указателем уровня топлива.
Месторасположение датчика уровня топлива

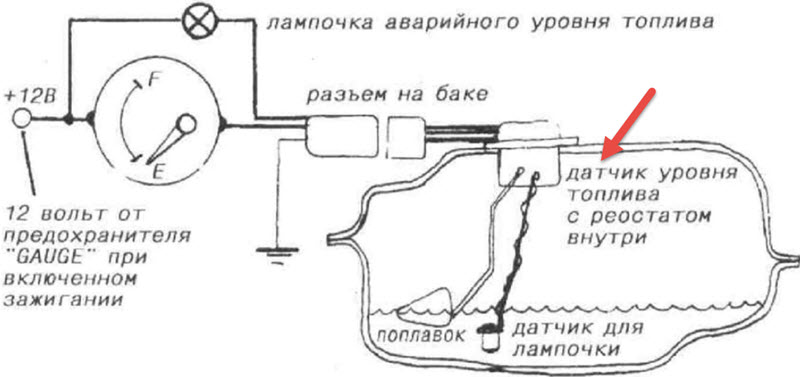

Устройство включает в себя датчик, который устанавливается в топливном баке, и индикатор, отображающий данные на приборной панели автомобиля.
Между этими компонентами существует электрическая или электронная связь, осуществляемая через проводку, которая включает в себя питание, разъемы и предохранители. Это приводит к распространенным неисправностям, аналогичным тем, что возникают в других элементах бортового электрооборудования.

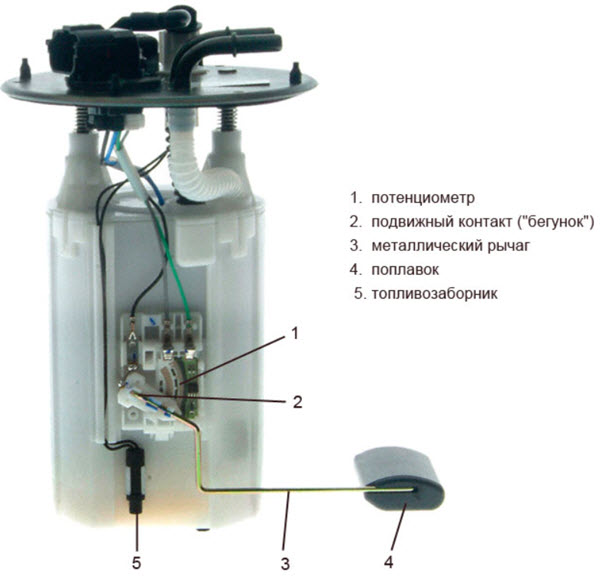

На первый взгляд, извлеченный из топливного бака узел может показаться сложным и занимающим много пространства.
Однако, следует отметить, что датчик обычно объединен в один модуль с электрическим бензонасосом и двумя фильтрами — для тонкой и грубой очистки. К сожалению, в некоторых случаях замена возможна только целиком, но такие ограничения уже давно научились обходить.
Если датчик уровня топлива показывает неверные данные, эксперты рекомендуют сначала проверить сам датчик и его соединения. Часто проблема может заключаться в плохом контакте или поврежденных проводах. Важно также обратить внимание на калибровку датчика, так как со временем он может сбиваться. Если визуальный осмотр не дал результатов, стоит провести диагностику системы. В некоторых случаях может потребоваться замена датчика или его компонентов. Эксперты подчеркивают, что игнорирование проблемы может привести к неприятным последствиям, таким как застревание на дороге из-за нехватки топлива. Поэтому своевременное обращение к специалистам поможет избежать лишних затрат и обеспечит безопасность на дороге.
Принцип работы

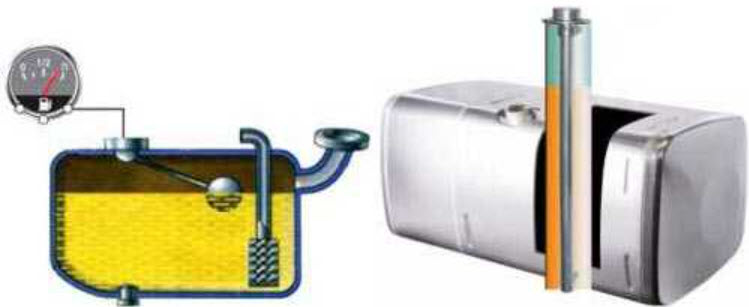

Определив форму бензобака, можно достаточно точно оценить оставшееся количество топлива, основываясь на его уровне относительно дна ёмкости.
Именно этот принцип и лежит в основе работы большинства приборов, которые измеряют не объем бензина, а его уровень в баке. Методы реализации могут варьироваться.
| Причина неисправности | Что делать | Дополнительные советы |
|---|---|---|
| Залипание поплавка в баке | Постучать по баку, залить полный бак топлива, проехать по неровной дороге. | Если не помогло, потребуется снятие бака и чистка/замена поплавка. |
| Неисправность датчика уровня топлива (ДУТ) | Проверить контакты на ДУТ, прозвонить цепь мультиметром. | Если ДУТ неисправен, потребуется его замена. |
| Обрыв или короткое замыкание проводки | Визуально осмотреть проводку от ДУТ до приборной панели, прозвонить мультиметром. | Восстановить поврежденный участок проводки или заменить его. |
| Неисправность приборной панели | Проверить предохранители, отвечающие за приборную панель. | Если предохранители целы, возможно, потребуется ремонт или замена приборной панели. |
| Неправильная калибровка датчика | Обратиться в сервисный центр для калибровки ДУТ. | Актуально для некоторых современных автомобилей. |
| Загрязнение топливного бака | Промыть топливный бак. | Может привести к залипанию поплавка и некорректной работе ДУТ. |
| Неисправность топливного насоса | Проверить давление в топливной системе. | В некоторых случаях неисправность насоса может влиять на показания ДУТ. |
Интересные факты
Вот несколько интересных фактов о том, что делать, если датчик уровня топлива показывает неправильные данные:
-
Проверка на наличие механических повреждений: Иногда проблема с датчиком уровня топлива может быть связана с механическими повреждениями, например, с заеданием поплавка в баке. Если вы заметили, что показания датчика колеблются или не соответствуют реальному уровню топлива, стоит проверить, не застрял ли поплавок или не повреждены ли провода.
-
Калибровка датчика: В некоторых автомобилях возможно провести калибровку датчика уровня топлива. Это может помочь устранить проблемы с неправильными показаниями. Процесс калибровки может варьироваться в зависимости от модели автомобиля, поэтому стоит обратиться к руководству пользователя или специалисту.
-
Использование альтернативных методов измерения: Если датчик уровня топлива продолжает показывать неверные данные, можно использовать альтернативные методы для определения уровня топлива. Например, можно использовать мерную палочку или просто заправить бак до полного и отслеживать пробег, чтобы лучше понимать, сколько топлива осталось. Это поможет избежать неожиданных ситуаций на дороге.

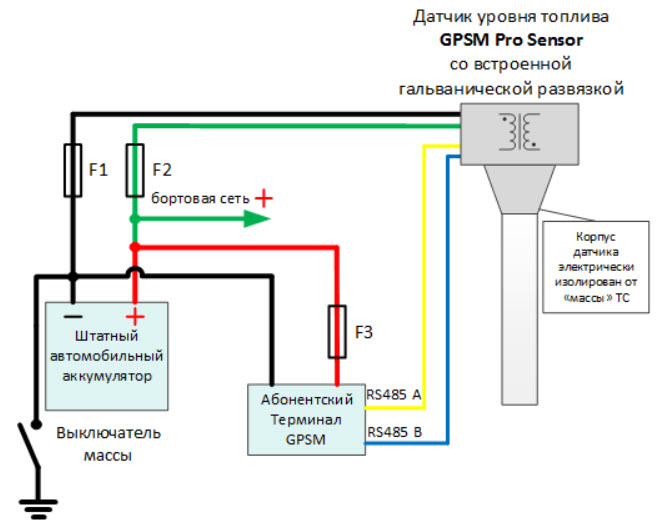

Электронный датчик
Электронными датчиками считаются устройства, которые осуществляют дополнительную обработку сигналов. Они могут варьироваться от высокотехнологичных систем, использующих ультразвуковое облучение для анализа внутреннего объема бака и измерения электрической ёмкости, до более простых решений, которые передают информацию о положении поплавка с помощью магнитного поля.
Как правило, информация, получаемая от электронных датчиков, обрабатывается на месте с помощью встроенной микросхемы, после чего она передается в общую информационную сеть автомобиля.
Далее данные выбираются контроллером приборной панели и отображаются на дисплее перед водителем в удобном для восприятия цифровом или графическом формате.

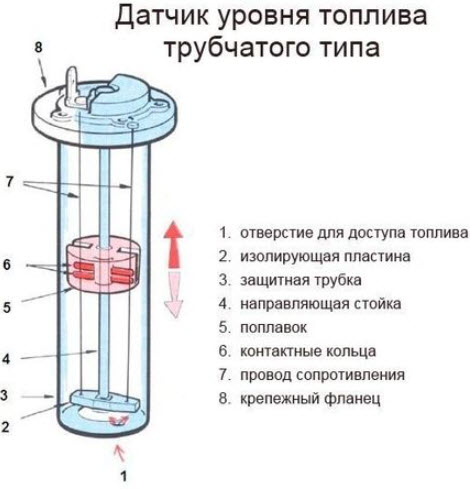

Трубчатый прибор
Трубчатый датчик представляет собой одну из разновидностей поплавковых датчиков, отличающуюся некоторыми аспектами в своей конструкции. Он включает в себя поплавок и направляющую трубку, в которую поступает бензин, формируя уровень жидкости.
Когда поплавок останавливается на этом уровне, его токосъемник соприкасается с нитью, изготовленной из сплава с высоким электрическим сопротивлением, что позволяет осуществлять измерения.
Высота уровня топлива будет прямо пропорциональна выходному току датчика при условии стабильного питающего напряжения. Однако стоит отметить, что точность измерений оставляет желать лучшего, так как она зависит от высоты топливного бака. В современных автомобилях, наоборот, топливные емкости стремятся делать максимально плоскими.
Поплавковый ДУТ
Среди различных типов датчиков выделяется один, который пользуется наибольшей популярностью благодаря своей простоте и универсальности, а также приемлемой точности и долговечности.
Читайте также:
В этом устройстве поплавок соединён с длинным рычагом, который, в свою очередь, связан с механизмом переменного проволочного резистора – потенциометром.
Когда уровень топлива изменяется, поплавок перемещается, что приводит в движение рычаг и изменяет сопротивление потенциометра. Ток, проходящий через него, заставляет стрелку индикатора на панели отклоняться на соответствующее значение.
В результате остаётся только откалибровать шкалу, чтобы она отображала не сантиметры уровня, а литры объёма или, что ещё проще, относительные дробные единицы от полного объёма бака.
Почему неправильно показывает датчик уровня топлива
Электронные устройства редко выходят из строя, так как в них практически отсутствуют детали, подверженные износу. Наиболее распространённые проблемы связаны с проводкой, разъёмами и источниками питания. Благодаря встроенной системе самодиагностики, ошибки фиксируются, что приводит к активации контрольной лампы.
Важно знать: Причины повышенного расхода топлива

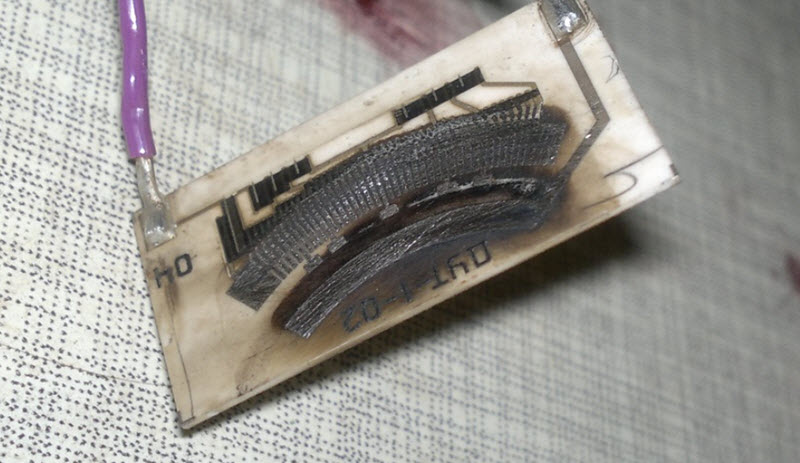

Классический поплавковый датчик уровня топлива (ДУТ) сталкивается в основном с двумя основными проблемами – низкой точностью и износом потенциометра поплавка. К первой проблеме быстро привыкают, ведь знать остаток топлива с точностью до литра нужно далеко не всем.
Вторая неисправность может вызвать резкие колебания стрелки при движении или её зависание на одном из крайних значений шкалы индикатора.
В зависимости от типа неисправности могут возникнуть следующие ситуации:
- обрыв электрической цепи;
- короткое замыкание на положительный вывод питания;
- короткое замыкание на массу автомобиля;
- нештатное изменение сопротивления резистора.
Также не стоит исключать возможность механических проблем. Например, поплавок может пропитаться топливом, что лишит его способности держаться на поверхности, или он может зацепиться за элементы бензонасоса.
Методы проверки ДУТ
Для изучения стандартного датчика с поплавком и потенциометром подойдет обычный мультиметр, будь то цифровой или аналоговый.
1 способ
Выходное напряжение датчика уровня топлива (ДУТ) можно определить, подключив мультиметр в режиме вольтметра между сигнальным проводом разъёма и землёй.
При изменении положения поплавка напряжение должно изменяться, а стрелка на панели должна перемещаться от отметки «пустой бак» к «полный бак». Более точным методом будет измерение тока в сигнальном проводе, однако для этого потребуется разорвать цепь и подключить миллиамперметр.
Для предварительной оценки можно просто замыкать сигнальный провод на массу вручную. Стрелка должна реагировать на это. Если реакции нет, возможно, имеется обрыв в цепи указателя.
2 способ

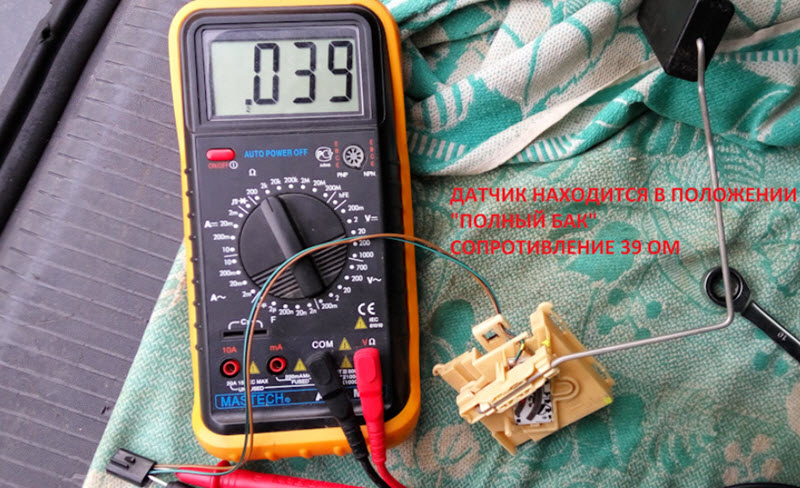

Переключив мультиметр в режим измерения сопротивления, можно протестировать ДУТ, как если бы это был стандартный переменный резистор. В крайних положениях поплавка его сопротивление должно варьироваться от 10-20 Ом до 200-300 Ом.
При этом, при плавном перемещении рычага, изменение сопротивления также должно происходить плавно, без резких скачков и провалов. Не забудьте отключить питание, сняв разъем.
Ремонт указателя уровня топлива
Если проводка повреждена, ремонт осуществляется с использованием традиционных методов, таких как прозвонка для определения проблемного участка, восстановление контактов и изоляция проводов.
-
Читайте также:

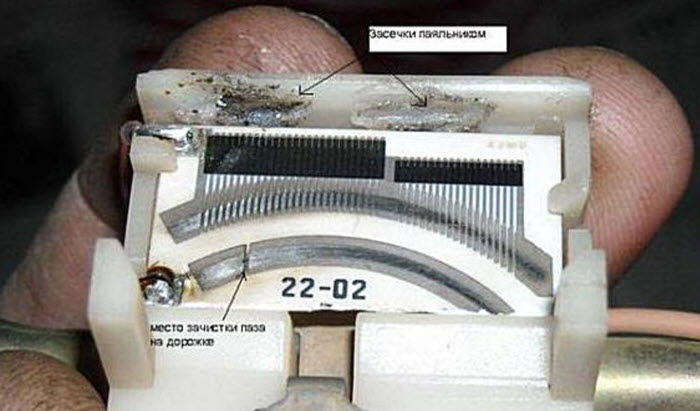

Теоретически, аналогичным образом можно попытаться восстановить и сам датчик, но это возможно лишь в ограниченных случаях, когда имеются проблемы с подводящими проводами.
Попытки восстановить высокоомную обмотку потенциометра нецелесообразны; в таких случаях лучше заменить недорогой датчик на новый. То же самое касается и поплавка, который необходимо приобретать в комплекте с рычагом.
Что касается остальной электроники, здесь лучше обратиться к профессиональному диагносту. Это особенно актуально при электронном обмене через шину данных, так как потребуется специализированное оборудование и навыки работы с бортовой сетью.
Стрелочный индикатор на приборной панели в меньшей степени подвержен проблемам, однако, если у вас нет достаточного опыта, лучше не вмешиваться. Иначе есть риск возникновения мерцающих сбоев у других приборов.
Замена датчика в баке требует лишь внимательности и аккуратности, особенно важно соблюдать меры противопожарной безопасности и обеспечить герметичность фланца модуля бензонасоса.
Профилактика и уход за датчиком уровня топлива
Для того чтобы избежать проблем с неправильным показанием датчика уровня топлива, необходимо регулярно проводить профилактические мероприятия и ухаживать за этим важным компонентом автомобиля. Правильный уход поможет не только продлить срок службы датчика, но и обеспечить его точную работу.
1. Регулярная проверка состояния датчика
Первым шагом в профилактике является регулярная проверка состояния датчика уровня топлива. Это можно сделать во время планового технического обслуживания автомобиля. Специалисты должны осмотреть электрические соединения, проводку и сам датчик на наличие повреждений или коррозии. Если вы заметили какие-либо признаки износа, рекомендуется немедленно заменить детали.
2. Чистка топливного бака
Загрязнения в топливном баке могут негативно сказаться на работе датчика уровня топлива. Рекомендуется периодически очищать бак от осадка и грязи, особенно если вы используете некачественное топливо. Это поможет избежать засорения датчика и обеспечит его корректную работу.
3. Использование качественного топлива
Качество топлива напрямую влияет на работу датчика уровня. Использование некачественного или загрязненного топлива может привести к образованию отложений, которые могут повредить датчик. Старайтесь заправляться на проверенных заправках и выбирайте топливо, соответствующее рекомендациям производителя вашего автомобиля.
4. Проверка электрических соединений
Электрические соединения, которые идут к датчику уровня топлива, также требуют внимания. Проверьте, нет ли коррозии на контактах, и убедитесь, что все соединения надежны. Плохие контакты могут привести к неправильным показаниям датчика. Если вы обнаружите проблемы, их следует устранить как можно скорее.
5. Замена датчика при необходимости
Если после всех проверок и профилактических мероприятий датчик продолжает показывать неверные данные, возможно, его необходимо заменить. Обратитесь к специалистам для диагностики и замены датчика уровня топлива. Не стоит откладывать эту процедуру, так как неправильные показания могут привести к серьезным последствиям, таким как застревание в пути из-за нехватки топлива.
Следуя этим рекомендациям, вы сможете значительно продлить срок службы датчика уровня топлива и избежать неприятных ситуаций, связанных с его неправильной работой. Регулярный уход и профилактика — залог надежности вашего автомобиля.
Вопрос-ответ
Как устранить проблему с указателем уровня топлива?
Снимите заземляющее соединение, очистите и подключите его снова. Необходимо визуально осмотреть проводку, так как любой обрыв или повреждение провода датчика уровня топлива или заземления может привести к неисправности указателя уровня топлива. В большинстве случаев, чтобы получить доступ к креплению датчика уровня топлива / отверстию для крепления топливного насоса в топливном баке, необходимо опустить топливный бак.
Можно ли ездить с неисправным датчиком уровня топлива?
Ездить с неисправным датчиком или указателем уровня топлива можно, но это неудобно и, в случае полного осушения бака, вредно для топливного насоса. Поэтому неисправный прибор лучше починить, не откладывая это дело в долгий ящик.
Советы
СОВЕТ №1
Проверьте калибровку датчика. Иногда датчик уровня топлива может показывать неверные данные из-за неправильной калибровки. Обратитесь к руководству пользователя вашего автомобиля, чтобы узнать, как правильно откалибровать датчик, или посетите сервисный центр для профессиональной проверки.
СОВЕТ №2
Осмотрите проводку и соединения. Неправильные показания могут быть вызваны поврежденными проводами или плохими соединениями. Проверьте все электрические соединения, ведущие к датчику, на наличие коррозии или повреждений, и при необходимости замените их.
СОВЕТ №3
Проверьте уровень топлива в баке. Иногда проблема может быть не в датчике, а в самом топливном баке. Убедитесь, что в баке действительно есть топливо, и проверьте, нет ли утечек, которые могут влиять на уровень.
СОВЕТ №4
Обратитесь к специалистам. Если вы не можете самостоятельно определить причину неправильных показаний, лучше всего обратиться к квалифицированному механику. Профессионалы смогут провести диагностику и выявить проблему, что сэкономит ваше время и деньги в долгосрочной перспективе.
