Указатель уровня топлива – ключевой элемент системы автомобиля, позволяющий контролировать количество топлива в баке и избегать неприятных ситуаций. Однако он может выйти из строя, что вызывает неуверенность в запасе топлива и потенциальные проблемы. В этой статье рассмотрим, где находится указатель уровня топлива, какие существуют виды датчиков, а также как проверить и отремонтировать датчик самостоятельно. Эти знания помогут сэкономить на ремонте и повысить надежность автомобиля.
Предназначение указателя уровня топлива в автомобиле

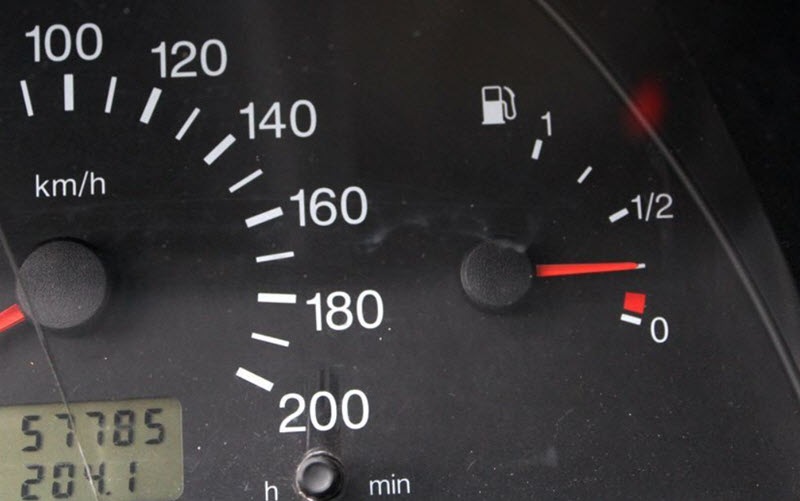

Необходимо различать указатель и датчик. Указатель находится на приборной панели и может быть представлен как стрелочным, так и цифровым вариантом.
Цифровые значения всегда сопровождаются аналоговой шкалой, независимо от того, отображаются ли они на дисплее или представлены отдельным прибором с магнитоэлектрическим механизмом. Это скорее традиция, чем необходимость, но так принято в практике.
Указатель соединен с датчиком, и электрические параметры обоих устройств подобраны так, чтобы минимизировать погрешности на всем диапазоне шкалы.
Не обязательно, чтобы указатель и датчик имели линейную характеристику. На самом деле, они чаще всего являются нелинейными. Однако, когда две характеристики накладываются друг на друга, а также добавляется дополнительная нелинейность шкалы, можно доверять отображаемой информации.
Если сигнал датчика обрабатывается компьютером, то можно не беспокоиться о точности показаний. Программный контроллер способен выполнять любые сложные функции, даже те, которые не могут быть выражены аналитически. Достаточно откалибровать показания, что и осуществляется в процессе разработки.
Самая сложная форма бака, где уровень топлива влияет на перемещение задающего элемента датчика в зависимости от объема жидкости, хранится в памяти устройства в виде таблицы.
Кроме того, владелец может ввести свои корректировочные коэффициенты во время индивидуальной настройки для повышения точности считывания. Так обычно функционируют универсальные бортовые компьютеры, устанавливаемые в качестве дополнительного оборудования.
Если указатель уровня топлива перестал работать, эксперты рекомендуют сначала проверить предохранители, так как их повреждение может привести к сбоям в системе. Далее стоит осмотреть сам датчик уровня топлива, который может быть загрязнен или поврежден. Важно также обратить внимание на проводку, так как обрывы или коррозия могут вызвать проблемы с передачей сигнала. Если указатель по-прежнему не функционирует, рекомендуется обратиться к специалистам для диагностики и ремонта. Профессиональная проверка поможет выявить скрытые неисправности и избежать дальнейших затрат на ненужные запчасти. В некоторых случаях может потребоваться замена всего блока датчиков, что лучше доверить опытным механикам.
Место расположения прибора

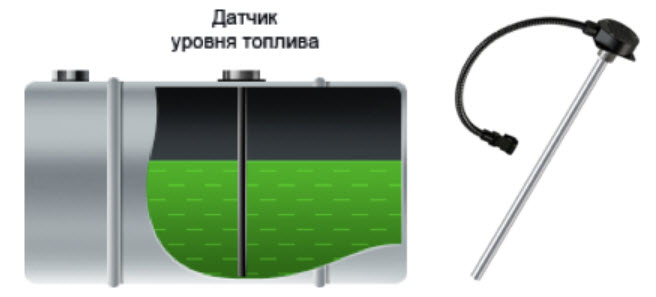

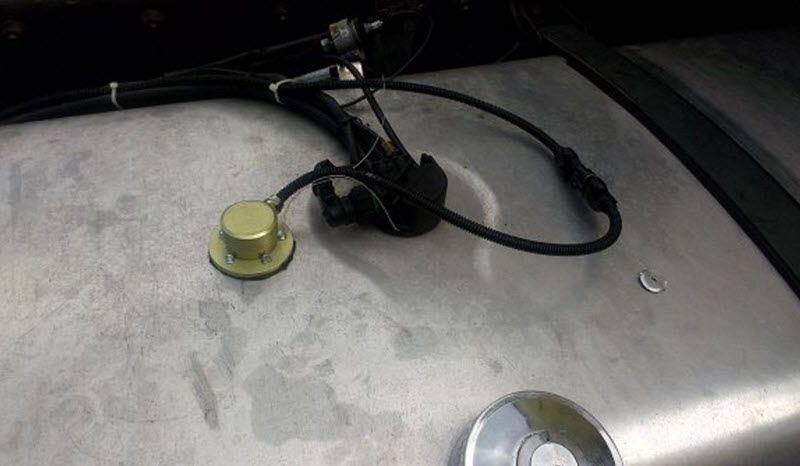

ДУТ всегда устанавливается прямо в топливный бак. Его конструкция устойчива к парам бензина и дизельного топлива, а доступ к нему осуществляется через фланец, расположенный в верхней части бака, который обычно совмещён с сервисным отверстием для топливного насоса.
Читайте также:
Кроме того, сам датчик часто интегрирован в единый модуль вместе с насосом.
| Причина неисправности | Диагностика | Решение |
|---|---|---|
| Залипание поплавка в баке | Заправьте полный бак и проверьте показания. Если стрелка не поднимается, возможно, поплавок застрял. | Попробуйте резко затормозить или проехать по неровной дороге, чтобы поплавок освободился. Если не помогло, потребуется снятие бака и ремонт/замена поплавка. |
| Неисправность датчика уровня топлива | Проверьте сопротивление датчика мультиметром (значения зависят от модели автомобиля). | Замена датчика уровня топлива. |
| Обрыв проводки или плохой контакт | Визуальный осмотр проводки от датчика до приборной панели. Прозвонка цепи мультиметром. | Восстановление проводки или зачистка контактов. |
| Неисправность приборной панели (указателя) | Проверьте работу других указателей на приборной панели. Подключите к автомобилю диагностический сканер. | Ремонт или замена приборной панели. |
| Загрязнение топливного бака | При снятии датчика уровня топлива осмотрите бак на наличие отложений и мусора. | Промывка топливного бака. |
| Неисправность ЭБУ (электронного блока управления) | Диагностика с помощью специализированного сканера. | Ремонт или замена ЭБУ. |
Интересные факты
Вот несколько интересных фактов о том, что делать, если не работает указатель уровня топлива:
-
Проверка датчика: Один из первых шагов при неисправности указателя уровня топлива — это проверка датчика, который находится в бензобаке. Он может быть загрязнен или поврежден. Иногда достаточно просто очистить его или заменить.
-
Сигналы на приборной панели: Если указатель уровня топлива не работает, это может быть связано не только с самим датчиком, но и с проблемами в проводке или на приборной панели. В некоторых автомобилях неисправность указателя может сопровождаться другими сигналами, такими как предупреждение о низком уровне топлива.
-
Резервный метод: Если указатель уровня топлива не работает, полезно знать, что многие автомобили имеют резервный запас топлива, который может помочь избежать застревания. Знание о том, сколько топлива в баке, можно также оценить по пробегу на одной заправке, что поможет планировать поездки более эффективно.
Виды датчиков уровня топлива
Существует множество методов преобразования положения в электрический сигнал.
Некоторые из них фиксируют именно уровень жидкости, то есть границы между веществами с различной плотностью, однако также возможно измерять и сам объём. В большинстве случаев в этом нет острой необходимости, а устройства при этом становятся более сложными и дорогими.
Существует несколько основных принципов:
- электромеханический;
- электромагнитный;
- емкостной;
- ультразвуковой.
Также различия могут быть в способах связи с индикатором:
- аналоговый;
- частотный;
- импульсный;
- кодированный в соответствии с алгоритмом шины данных.
Чем проще устройство, тем больше его массовое производство, и цена становится ключевым фактором. Однако есть и специальные области применения, такие как коммерческие или спортивные, где важнее точность и стабильность показаний.
-
Читайте также:
Устройство и принцип работы

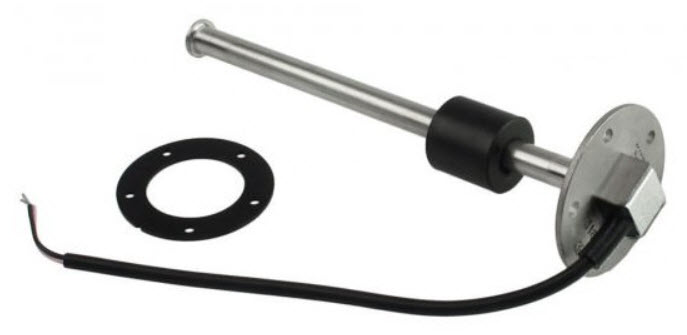

Наиболее распространенным методом контроля поверхности является использование поплавка. Он может быть подключен к преобразователю различными способами.
Поплавковый
Самым простым решением является соединение поплавка с измерительным потенциометром с помощью рычага. Изменение положения токосъёмника приводит к изменению сопротивления переменного резистора.

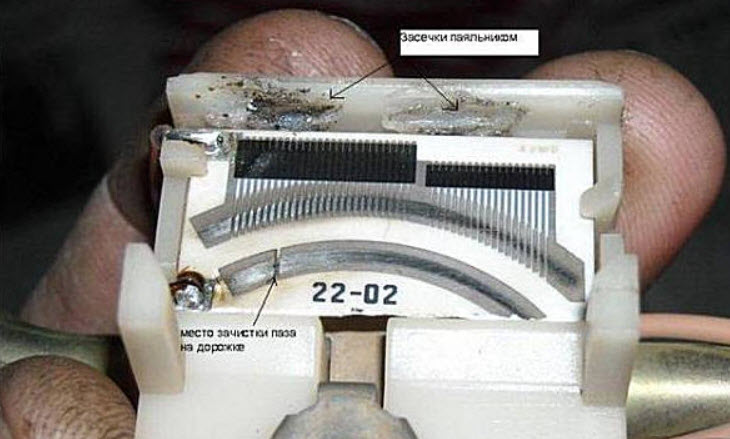

Этот резистор может быть выполнен в виде простой проволоки или представлять собой набор резисторов с отводами и контактными площадками, по которым перемещается бегунок, связанный с поплавком через рычаг.
Хотя такие устройства являются наиболее доступными по цене, они также отличаются низкой точностью. При подключении к компьютеру их необходимо калибровать с использованием контрольных заправок с известными объёмами топлива.
Магнитный
Можно обойтись без рычага, установив связь между потенциометром и поплавком с помощью магнита. Вдоль системы контактных площадок, соединенных с плёночными резисторами заданного номинала, перемещается постоянный магнит, связанный с поплавком. Над площадками находятся стальные гибкие пластины.
В зависимости от положения магнита одна из пластин притягивается к нему, замыкаясь на соответствующей площадке. Общее сопротивление группы резисторов изменяется по известному принципу.
Электронный
Электронные компоненты в датчиках позволяют относить к этой категории широкий спектр устройств. К примеру, ёмкостной датчик, в котором две пластины конденсатора установлены вертикально в баке.
-
Читайте также:
Как самостоятельно заменить топливный насос
При заполнении бака топливом изменяется ёмкость конденсатора из-за различий в диэлектрической проницаемости между воздухом и топливом. Измерительный мост фиксирует отклонение от установленного значения и преобразует его в сигнал, указывающий уровень.
Ультразвуковой датчик представляет собой компактный излучатель высокочастотных акустических волн и приёмник отражённых сигналов. Измеряя время задержки между излучением и отражением, можно определить расстояние до уровня жидкости.
Что касается интерфейса, развитие технологий движется в сторону выделения датчика в отдельный узел, который подключается к единой шине автомобиля. Как и другие устройства, он может передавать информацию по этой шине в ответ на запросы от приборной панели.
Распространенные неполадки
Отказы датчиков уровня топлива (ДУТ) фиксируются при наличии значительных ошибок в их показаниях или при полном отсутствии данных. Наиболее распространённой причиной является механическая связь с поплавком и аналоговый потенциометр, в результате чего стрелка указателя начинает колебаться, показывая завышенные или заниженные значения. Это обычно связано с механическим износом контактной группы переменного резистора.
Другой частой причиной является изменение плотности поплавка, вызванное деградацией материала или его заполнением топливом. В некоторых случаях это может привести к полному утоплению поплавка и постоянным нулевым показаниям.
Электронные датчики, при неисправности своих компонентов, просто перестают передавать данные. Иногда это связано с проводкой, которая менее защищена от внешних факторов. Индикаторы, как правило, выходят из строя значительно реже.
Как проверить работу датчика
Для каждого устройства, в котором используется потенциометр, имеется калибровочная таблица, отображающая связь между сопротивлением и уровнем топлива.
-
Читайте также:

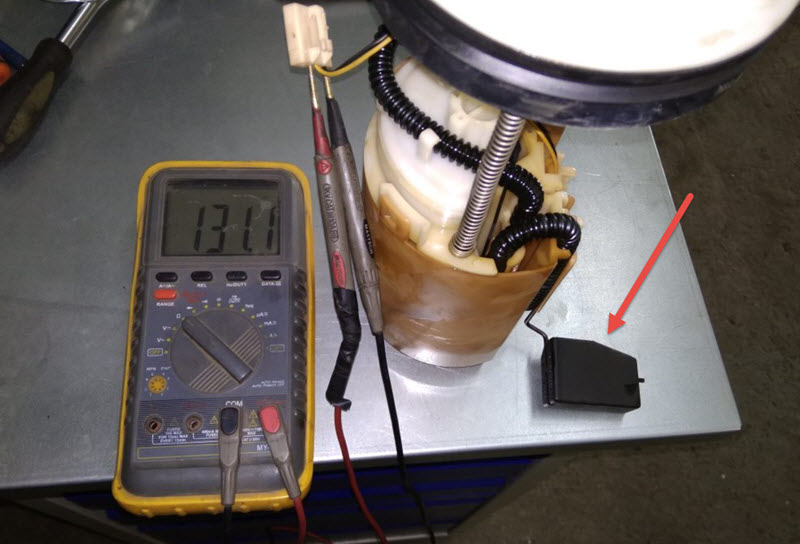

Достаточно провести измерения с помощью мультиметра в режиме омметра в нескольких ключевых точках, таких как пустой бак, резервный запас, средний уровень и полный бак.
Если будут обнаружены значительные отклонения или обрывы, датчик подлежит списанию.
Способы ремонта указателя уровня топлива
Современные датчики уровня топлива (ДУТ) не подлежат ремонту и подлежат полной замене. После проверки проводки и тестирования сопротивления на разъёме датчик извлекается из топливного бака вместе с насосом и поплавком на рычаге.

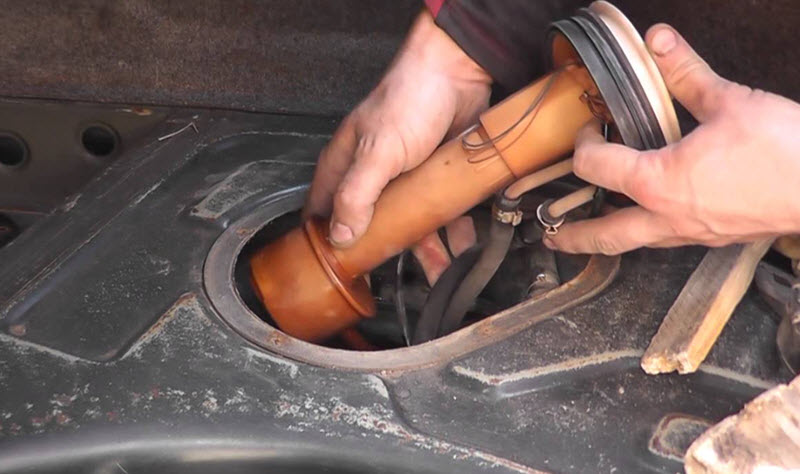

Для выполнения этой процедуры необходимо получить доступ к верхней части бака, которая обычно скрыта под подушкой заднего сиденья или в багажном отделении. Датчик отсоединяется от насосного модуля и заменяется на новый.
В редких случаях причиной неисправности могут стать обрывы в проводке. В таких ситуациях производится пропайка и изоляция повреждённых участков. Однако чаще всего причиной отказа является износ трения в потенциометре.
Теоретически восстановление потенциометра возможно, но на практике это нецелесообразно, так как отремонтированный прибор будет ненадёжным, а новый датчик стоит относительно недорого.
Профилактика и уход за указателем уровня топлива
Указатель уровня топлива — это важный элемент автомобиля, который помогает водителю контролировать количество топлива в баке. Чтобы избежать проблем с его работой, необходимо регулярно проводить профилактические мероприятия и следить за состоянием системы. Вот несколько рекомендаций по уходу за указателем уровня топлива:
- Регулярная проверка системы: Периодически проверяйте работу указателя уровня топлива. Для этого достаточно включить зажигание и наблюдать за показаниями на приборной панели. Если стрелка не реагирует, это может быть признаком неисправности.
- Очистка контактов: Со временем контакты, соединяющие указатель уровня топлива с проводкой, могут загрязняться или окисляться. Регулярно проверяйте и очищайте их, чтобы обеспечить надежный контакт. Используйте специальные очистители для электроники, чтобы избежать повреждений.
- Проверка датчика уровня топлива: Датчик, который отвечает за передачу информации о уровне топлива на указатель, может выйти из строя. Если вы заметили, что указатель работает некорректно, проверьте датчик на наличие механических повреждений или загрязнений. В случае необходимости замените его.
- Контроль состояния топливного бака: Внутри топливного бака могут образовываться отложения и загрязнения, которые могут повлиять на работу датчика уровня топлива. Регулярно проверяйте состояние бака и, при необходимости, проводите его очистку.
- Использование качественного топлива: Некачественное топливо может содержать примеси, которые негативно влияют на работу системы. Старайтесь заправляться на проверенных АЗС и используйте топливо, соответствующее рекомендациям производителя вашего автомобиля.
- Проверка проводки: Обратите внимание на состояние проводки, соединяющей указатель уровня топлива и датчик. Изоляция проводов может со временем изнашиваться, что приводит к коротким замыканиям или обрывам. При необходимости замените поврежденные участки проводки.
- Регулярное техническое обслуживание: Не забывайте о плановом техническом обслуживании автомобиля. В рамках этого процесса специалисты смогут выявить и устранить возможные проблемы с указателем уровня топлива и другими системами автомобиля.
Следуя этим рекомендациям, вы сможете значительно продлить срок службы указателя уровня топлива и избежать неприятных ситуаций на дороге, связанных с неправильными показаниями уровня топлива.
Вопрос-ответ
Что делать, если датчик уровня топлива не показывает?
Чтобы устранить проблему, необходимо снятие датчика уровня топлива и замена поплавка. Если есть подозрение, что поплавок заедает, нужно внимательно осмотреть топливную емкость — вполне возможно, имеет место нарушение ее целостности. Обычно топливный бак заполнен на уровне от 30 до 70%.
Как исправить неработающий указатель уровня топлива?
Снимите заземляющее соединение, очистите и подключите его снова. Необходимо визуально осмотреть проводку, так как любой обрыв или повреждение провода датчика уровня топлива или заземления может привести к неисправности указателя уровня топлива. В большинстве случаев, чтобы получить доступ к креплению датчика уровня топлива/отверстию для крепления топливного насоса в топливном баке, необходимо опустить топливный бак.
Можно ли ездить с неисправным датчиком уровня топлива?
Ездить с неисправным датчиком или указателем уровня топлива можно, но это неудобно и, в случае полного осушения бака, вредно для топливного насоса. Поэтому неисправный прибор лучше починить, не откладывая это дело в долгий ящик.
Советы
СОВЕТ №1
Проверьте предохранители. Часто проблема с указателем уровня топлива может быть связана с перегоревшим предохранителем. Ознакомьтесь с руководством пользователя вашего автомобиля, чтобы найти расположение предохранителей и проверьте их состояние.
СОВЕТ №2
Осмотрите проводку и соединения. Иногда проблема может заключаться в поврежденных проводах или плохих соединениях. Проверьте проводку, идущую к датчику уровня топлива, на наличие повреждений или коррозии.
СОВЕТ №3
Проверьте датчик уровня топлива. Если предыдущие шаги не помогли, возможно, проблема в самом датчике. Он может быть неисправен или заблокирован. В этом случае рекомендуется обратиться к специалисту для диагностики и замены датчика.
СОВЕТ №4
Обратитесь в сервисный центр. Если вы не можете самостоятельно определить причину неисправности, лучше всего обратиться к профессионалам. Квалифицированные механики смогут провести полную диагностику и устранить проблему с указателем уровня топлива.
