Адсорбер — ключевой элемент системы управления выбросами в автомобиле, который снижает вредные выбросы и улучшает экологию. В статье рассмотрим устройство и принцип работы адсорбера, а также признаки неисправностей. Вы узнаете, как самостоятельно проверить клапан продувки адсорбера, что поможет поддерживать автомобиль в исправном состоянии и избежать проблем с экологическими нормами.
Нужен ли в машине адсорбер и где он находится
С точки зрения водителя, который не задумывается о защите окружающей среды, адсорбер представляет собой лишь ненужный элемент, занимающий пространство в автомобиле и усложняющий его конструкцию.
Однако с увеличением числа автомобилей и осознанием их негативного влияния на экологию, даже самые ярые поклонники автомобилей начали осознавать важность этого вопроса. В результате, законодательство приняло решение о необходимости установки адсорбера, чтобы соответствовать техническим стандартам.
Кроме экологических, этических и правовых причин, необходимость этого устройства также обусловлена тем, что современные автомобили сконструированы так, что без адсорбера их работа оказывается невозможной.
Его функция интегрирована в программу электронного блока управления системой впрыска топлива, поэтому удалить адсорбер без модификаций уже невозможно.

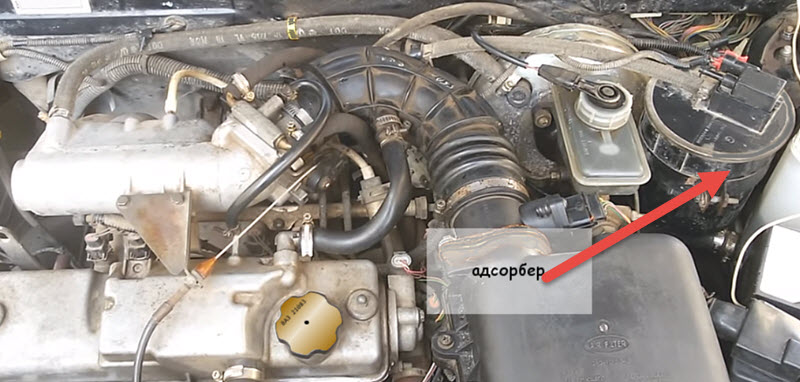

Большая пластиковая емкость с наполнителем обычно располагается в моторном отсеке, хотя встречаются и варианты её установки под днищем автомобиля, под передним бампером или в других внутренних пространствах кузова.
От адсорбера отходят шланги с клапанами, соединяющие его с бензобаком и впускным коллектором.
Адсорбер представляет собой важный компонент системы управления выбросами в автомобилях, который отвечает за улавливание и хранение паров топлива. Эксперты отмечают, что его основная задача заключается в снижении вредных выбросов в атмосферу, что особенно актуально в условиях ужесточения экологических норм. Устройство адсорбера состоит из корпуса, наполненного адсорбентом, обычно активированным углем, который эффективно поглощает углеводороды.
Принцип работы адсорбера основан на процессе адсорбции, при котором пары топлива, образующиеся в топливной системе, задерживаются в адсорбенте. При определенных условиях, например, во время работы двигателя, эти пары могут быть возвращены в систему сгорания, что способствует более полному использованию топлива и снижению выбросов. Таким образом, адсорбер не только помогает соблюдать экологические стандарты, но и способствует экономии топлива, что делает его незаменимым элементом современных автомобилей.
Принцип работы и устройство адсорбера
В пластиковом корпусе устройства находится наполнитель, который может быть как простым активированным углем, так и более сложным материалом. Основные требования к нему — высокая пористость и способность адсорбировать бензиновые пары, то есть удерживать их, отделяя от атмосферного воздуха.

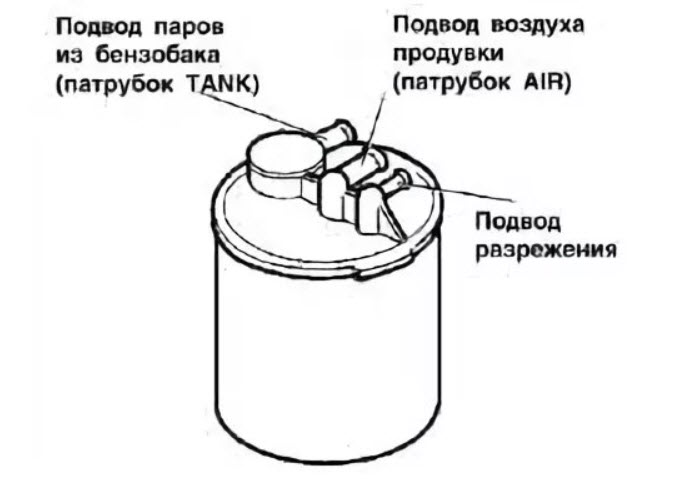

Корпус устройства герметичен, а на его верхней части расположены входные и выходные пластиковые штуцеры, которые обычно предназначены для быстросъемных соединений. Также может быть предусмотрено интегрированное крепление для электрического клапана продувки с соответствующим разъемом.
Читайте также:
В процессе работы двигателя давление в топливном баке автомобиля изменяется. В прошлом, когда экологические нормы не были столь строгими, проблему решали с помощью простого дренажного отверстия в крышке бака.
Сегодня, при вентиляции бака, необходимо отделять углеводороды, то есть бензиновые пары, от атмосферного воздуха. Для этого из верхней части бака выводится трубка, соединенная шлангом через сепаратор и систему предохранительных клапанов с внутренним пространством адсорбера.
Бензиновые пары, проходя через активированный уголь, задерживаются его пористой структурой, что напоминает принцип работы противогаза.
Воздух же продолжает свой путь в атмосферу через штуцер сапуна адсорбера. При высоких температурах и интенсивной эксплуатации запасы устройства могут быстро исчерпаться, и бензин потребуется удалить.
Для этого в системе управления двигателем предусмотрен специальный режим продувки адсорбера через соответствующий клапан, который соединен шлангом с дроссельным пространством впускного тракта, обычно напрямую к впускному коллектору. Продувка осуществляется за счет разрежения, которое там создается.
Для того чтобы электронный блок управления двигателем (ЭБУ) инициировал продувку, необходимо соблюдение ряда условий:
- двигатель не должен работать на холостом ходу, что определяется по оборотам и нажатию на педаль акселератора;
- температура охлаждающей жидкости и окружающего воздуха должны находиться в пределах, установленных программой;
- скорость вращения коленчатого вала и расход воздуха двигателем определяют темпы продувки адсорбера.
Регулирование потока продувки осуществляется в ключевом режиме, то есть клапан открывается и закрывается с определенной частотой, а время его нахождения в открытом и закрытом состоянии определяет эффективность режима.
Он не должен влиять на основные функции двигателя — равномерную тягу, высокую мощность и стабильную работу.
Во время продувки воздух поступает через штуцер сапуна адсорбера, проходит под действием перепада давлений через поглощающий наполнитель, насыщается бензиновыми парами и направляется во впускной коллектор для сгорания в цилиндрах в составе топливовоздушной смеси.
-
Читайте также:
Устройство готовится к приему следующих порций паров из бензобака.
| Аспект | Описание | Значение для автомобиля |
|---|---|---|
| Название | Адсорбер (угольный фильтр) | Важный компонент системы улавливания паров топлива (EVAP) |
| Устройство | Герметичный контейнер с активированным углем, входные и выходные патрубки, клапан продувки | Поглощает пары бензина из топливного бака, предотвращая их выброс в атмосферу |
| Принцип работы | Активированный уголь обладает высокой поглощающей способностью. Пары топлива из бака поступают в адсорбер, где оседают на поверхности угля. При работающем двигателе и определенных условиях (скорость, температура) клапан продувки открывается, и свежий воздух прогоняется через адсорбер, унося пары топлива во впускной коллектор двигателя для сжигания. | Снижает вредные выбросы в атмосферу, улучшает экологические показатели автомобиля, предотвращает потерю топлива через испарение |
| Расположение | Обычно находится под капотом или под днищем автомобиля, рядом с топливным баком | Зависит от модели автомобиля, но всегда связан с топливной системой |
| Неисправности | Засорение адсорбера, выход из строя клапана продувки, трещины в корпусе | Повышенный расход топлива, запах бензина в салоне, нестабильная работа двигателя, появление ошибок Check Engine |
| Обслуживание | Не требует регулярного обслуживания, но при появлении признаков неисправности необходима диагностика и замена | Замена адсорбера производится при его выходе из строя, обычно срок службы достаточно большой |
Интересные факты
Вот несколько интересных фактов об адсорбере в автомобиле:
-
Экологическая функция: Адсорбер, или угольный фильтр, играет ключевую роль в снижении выбросов вредных веществ в атмосферу. Он улавливает пары топлива, которые могут испаряться из бензобака и системы подачи топлива, предотвращая их попадание в атмосферу. Это особенно важно для соблюдения экологических норм и стандартов.
-
Принцип работы: Адсорбер работает по принципу адсорбции, где пары топлива задерживаются на поверхности активированного угля или другого адсорбента. Когда двигатель автомобиля запускается, адсорбированные пары топлива возвращаются в систему впуска и сжигаются, что способствует более эффективному использованию топлива и снижению выбросов.
-
Система управления: Современные автомобили оснащены сложными системами управления, которые контролируют работу адсорбера. Это включает в себя датчики, которые отслеживают уровень давления и концентрацию паров топлива, а также электронные блоки управления, которые оптимизируют процесс адсорбции и десорбции в зависимости от условий работы двигателя и окружающей среды.
Неисправности
Узел обладает высокой надежностью, однако иногда могут возникать следующие проблемы:
- повреждение штуцеров в результате естественного старения пластика;
- загрязнение активированного угля из-за длительного использования, что может привести к полной блокировке;
- сбои в работе электрического и механического клапана продувки;
- короткие замыкания и потеря контактов в проводке;
- утрата герметичности шлангов из-за старения резины.
Эти неисправности могут вызывать колебания оборотов холостого хода, затрудненный запуск, увеличение расхода топлива и снижение мощности. Обычно блок управления двигателем (ЭБУ) фиксирует такие отклонения и отображает ошибку на приборной панели.
Существует даже специальный раздел в типовой таблице кодов ошибок, который посвящен системам улавливания паров бензина.

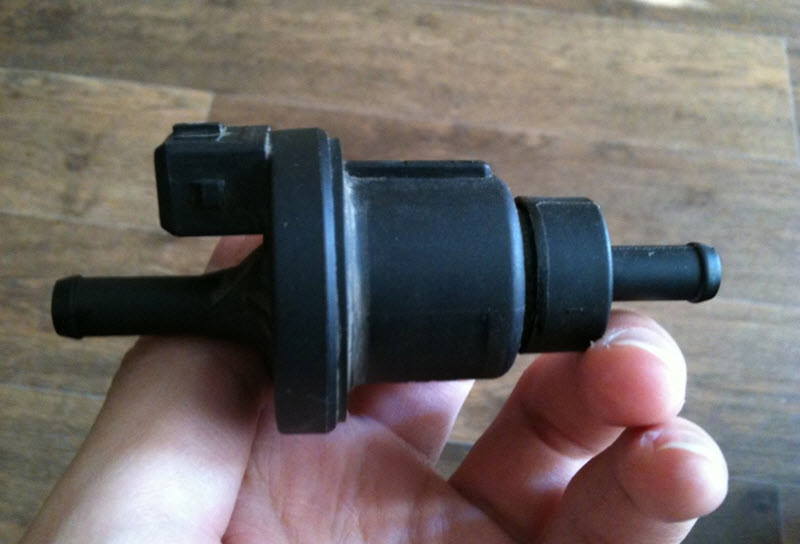

Как проверить клапан продувки адсорбера
Перед тем как снять подозрительный клапан, необходимо отключить аккумулятор, чтобы избежать накопления ненужных ошибок, так как ЭБУ зафиксирует разрыв цепи после отсоединения разъема.
Снятый клапан должен быть полностью закрыт, то есть не пропускать воздух, если на него не подано питание. Это можно проверить, создав небольшое давление воздуха на его входе. Утечек быть не должно, хотя на практике клапан, который уже использовался, может немного пропускать.
Хотя это не так критично, как в случае с вентилем шин, все же нежелательно. Этот дополнительный расход воздуха будет компенсироваться регулятором холостого хода, а его возможности не безграничны.
-
Читайте также:
Для дальнейшей проверки на клапан нужно подать напряжение от аккумулятора автомобиля. Соленоид клапана должен сработать с характерным щелчком, и воздух начнет свободно проходить с входа на выход. При отключении напряжения исправный клапан также с щелчком возвращается в исходное положение, блокируя поток.
При работе двигателя на холостых оборотах не должно быть слышно никаких щелчков от клапана, а со стороны шлангов не должно раздаваться шипение подсасываемого воздуха.
Посторонний кислород во впускном коллекторе недопустим, так как он может нарушить баланс всей системы питания. Когда ЭБУ проводит продувку, он учитывает все воздействия, происходящие мимо дросселя и всех датчиков, отвечающих за подачу бензина и воздуха. Более того, если этого не произойдет по его команде, мозг автомобиля начнет настораживаться.
Адсорбер с сопутствующими элементами настолько надежен, что о его существовании часто забывают даже специалисты. Если анализ кодов ошибок не даст нужной информации, а запах бензина в салоне не станет дополнительным сигналом, то поиск и устранение неполадок в работе двигателя может занять много времени и средств.
Кроме того, сам узел иногда требует плановой замены, так как через него проходит внешний воздух, который не всегда чистый. Это похоже на работу воздушных и салонных фильтров, хотя через них проходит значительно больший поток, и о них редко забывают.
Замена и обслуживание адсорбера
Замена адсорбера является важной частью обслуживания системы управления выбросами автомобиля. Обычно производители рекомендуют проверять состояние адсорбера каждые 30 000 — 50 000 километров пробега, однако этот интервал может варьироваться в зависимости от условий эксплуатации автомобиля и качества топлива.
При замене адсорбера важно учитывать несколько факторов. Во-первых, необходимо убедиться, что новый адсорбер соответствует спецификациям производителя. Использование неоригинальных или несовместимых деталей может привести к снижению эффективности работы системы и увеличению выбросов вредных веществ.
Процесс замены адсорбера включает в себя несколько этапов:
-
Читайте также:
- Подготовка: Перед началом работ необходимо отключить аккумулятор, чтобы избежать короткого замыкания и других электрических проблем.
- Демонтаж старого адсорбера: Обычно адсорбер располагается в задней части автомобиля, и для его замены может потребоваться снять некоторые элементы кузова или защитные панели. Важно аккуратно отсоединить все трубки и электрические соединения, чтобы не повредить их.
- Установка нового адсорбера: Новый адсорбер устанавливается на место старого, при этом необходимо убедиться в правильности подключения всех трубок и электрических соединений. Рекомендуется использовать новые уплотнительные кольца и крепежные элементы для обеспечения герметичности системы.
- Проверка: После установки нового адсорбера следует провести проверку на наличие утечек и убедиться, что система работает корректно. Для этого можно использовать диагностическое оборудование, которое покажет наличие ошибок в системе управления выбросами.
Обслуживание адсорбера также включает в себя регулярную проверку его состояния. Важно следить за чистотой вентиляционных отверстий и трубок, так как забитые элементы могут привести к снижению эффективности работы системы. При обнаружении загрязнений рекомендуется провести очистку или замену поврежденных частей.
Кроме того, стоит учитывать, что адсорбер может быть поврежден в результате механических воздействий или коррозии. Поэтому важно периодически осматривать его на наличие трещин, деформаций или других повреждений. Если вы заметили какие-либо проблемы, лучше всего обратиться к специалистам для диагностики и ремонта.
В заключение, регулярная замена и обслуживание адсорбера являются ключевыми факторами для поддержания эффективной работы системы управления выбросами автомобиля. Это не только способствует снижению вредных выбросов, но и помогает избежать дорогостоящих ремонтов в будущем.
Вопрос-ответ
Что будет с машиной, если не работает адсорбер?
Машина может заводиться и сразу глохнуть. В этом случае неисправности адсорбера приводят к тому, что двигатель работает на обедненной смеси воздуха и бензина. Возрастает расход топлива, особенно при высоких температурах воздуха, в случае прогретого двигателя. «На горячую» двигатель запускается не с первого раза.
Как ведет себя неисправный адсорбер?
Датчик адсорбера устанавливается на клапане продувки и отвечает за работу всей системы. На его неисправность указывают плавающие обороты на холостом ходу, повышенный расход топлива, стойкий запах бензина около машины или в салоне.
Что такое адсорбер простыми словами?
Адсорбер (от лат. Ad — на, при и sorbeo — поглощаю) — аппарат для поглощения (сгущения) поверхностным слоем твёрдого тела, называемого адсорбентом (поглотителем), растворённых или газообразных веществ, не сопровождающееся химической реакцией.
Советы
СОВЕТ №1
Перед покупкой автомобиля обязательно ознакомьтесь с информацией о системе адсорбера. Понимание его роли в экологии и работе двигателя поможет вам лучше заботиться о своем автомобиле и снизить уровень вредных выбросов.
СОВЕТ №2
Регулярно проверяйте состояние адсорбера и связанных с ним компонентов. Загрязненные или поврежденные элементы могут привести к снижению эффективности работы двигателя и увеличению расхода топлива.
СОВЕТ №3
При проведении технического обслуживания автомобиля не забывайте упоминать о необходимости проверки системы адсорбера. Это поможет избежать потенциальных проблем и продлить срок службы вашего автомобиля.
СОВЕТ №4
Если вы заметили ухудшение работы двигателя или увеличение выбросов, не откладывайте диагностику системы адсорбера. Раннее выявление проблемы может сэкономить вам деньги на ремонте и улучшить экологические показатели вашего автомобиля.
